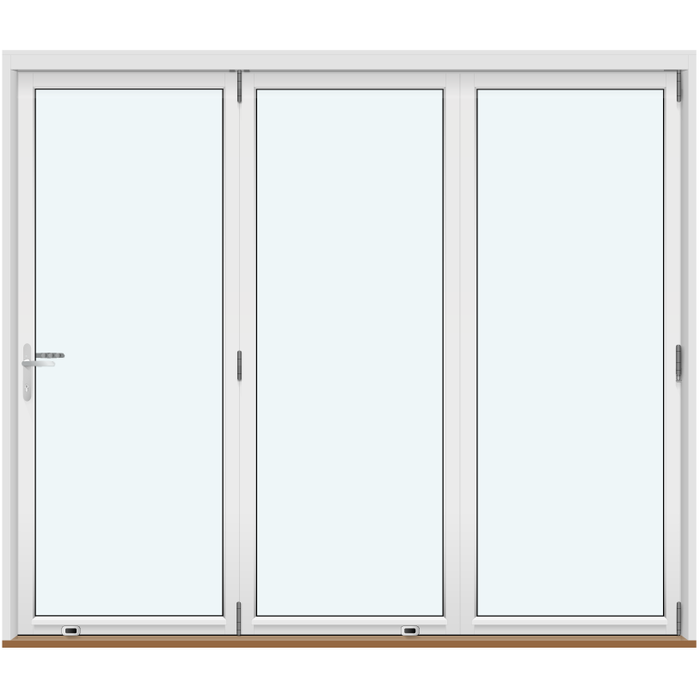

Sklopiva vrata koja se otvaraju prema van

Otvaranje prema van i preklapanje krila udesno

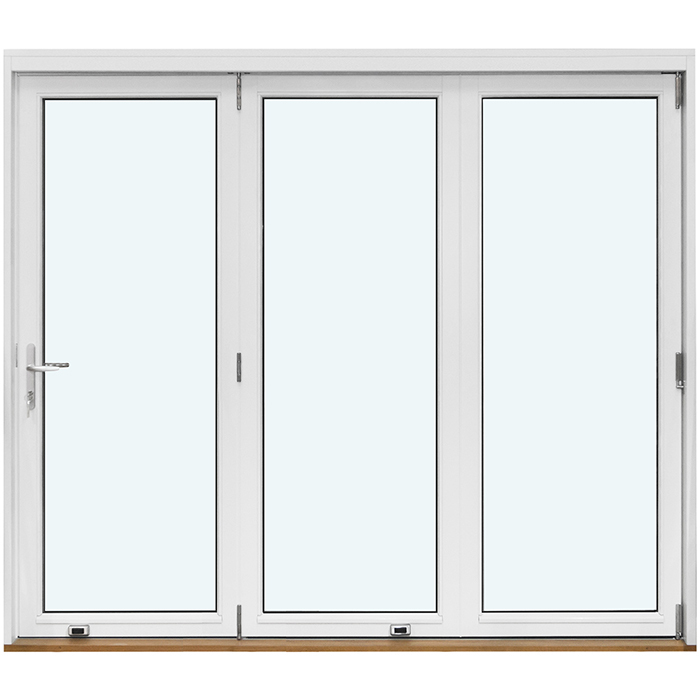

Preklopna vrata s otvaranjem prema van

Preklopna vrata s otvaranjem prema van, od bora ili hrasta, po izboru s aluminijskom oblogom, izo-staklom i jasno definiranim izvedbama prečki.

Način otvaranja

Preklopna krila koja se otvaraju prema van

Materijal

Bor ili hrast, oba dostupna i s aluminijskom oblogom

Okov

Centor s visokosigurnosnim višetočkastim zaključavanjem

Oznaka

CE oznaka

01

Rukovanje i svakodnevna uporaba

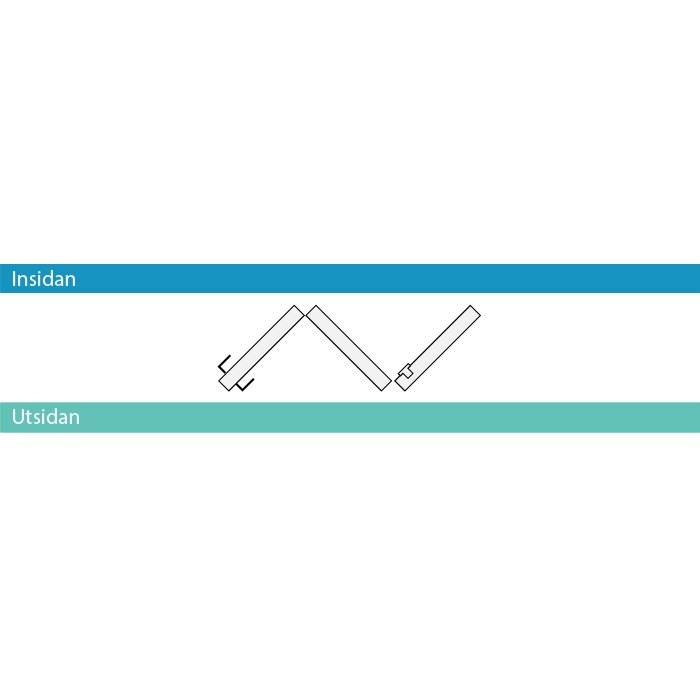

Preklopna krila otvaraju se prema van i zajednički preklapaju udesno. Pri rukovanju kontrolirano pomičete povezane elemente i vodite ih u predviđeni položaj preklapanja. Time se sustav razlikuje od jednokrilnih vrata sa šarkama: prijelaz se otvara i zatvara preko više međusobno povezanih krila. Tko redovito koristi preklopna vrata, trebao bi poznavati smjer otvaranja, kretanje pri preklapanju i zaključavanje.

Predvidite smjer kretanja i ispred otvora i na desnoj strani preklapanja. Susjedni građevni dijelovi i trajno odloženi predmeti ondje ne smiju ometati predviđeno rukovanje. Na skici jasno označite unutarnju i vanjsku stranu, smjer gledanja te stranu prema kojoj se krila preklapaju. To olakšava usklađivanje vrata sa stvarnim mjestom ugradnje.

Za rukovanje i zaključavanje upotrebljava se Centor okov s visokosigurnosnim višetočkastim zaključavanjem. Pri otvaranju i zatvaranju krila tretirajte kao povezani sustav te ručku i bravu koristite bez nepotrebne sile. U upitu zajedno navedite smjer otvaranja, preklapanje udesno i odabir ručke kako bi željena izvedba bila jasno opisana.

Ručka također oblikuje svakodnevno rukovanje i vidljivi izgled. Budući da je predviđen izbor ručke, tu odluku možete uskladiti s vrstom drva, bojom, aluminijskom oblogom i rasporedom prečki. Zabilježite željenu varijantu ručke kao zaseban podatak kako ne bi bila vidljiva samo iz skice ili općeg prikaza. Jasna specifikacija osobito pomaže kada se za isti projekt planira više vrata ili prozora.

02

Konstrukcija, mjere komponenti i potvrđeni podaci o proizvodu

Preklopna vrata dostupna su od bora, bora s aluminijskom oblogom, hrasta ili hrasta s aluminijskom oblogom. Tako su dostupne dvije vrste drva, svaka u drvenoj izvedbi ili s aluminijskom oblogom. U upitu navedite potpunu željenu materijalnu izvedbu jer za izvedbe s aluminijskom oblogom vrijede drugačije mjere komponenti.

Za dovratnik mjera komponente iznosi 187 × 60 mm, a s aluminijskom oblogom 197 × 60 mm. Za vratno krilo navedeno je 82 × 76 mm, odnosno 92 × 76 mm kod izvedbe s aluminijskom oblogom. Te se mjere uvijek odnose na izričito navedeni dio. Ukupna mjera preklopnih vrata po mjeri određuje se zasebno za vaš projekt i ne smije se zamijeniti s mjerama okvira ili krila.

Montažni otvori imaju navedenu mjeru 14 mm. Od toga je odvojena ukupna veličina preklopnih vrata, koja se kao izrada po mjeri prilagođava projektu. Zato postojeći ili planirani građevinski otvor i željenu mjeru elementa zabilježite kao zasebne podatke. Dodatno označite na što se svaka mjera odnosi i između kojih je točaka mjerena. Tako mjerna osnova ostaje jasna i uz više skica ili verzija plana.

Preklopna vrata imaju CE oznaku i Centor okov, uključujući visokosigurnosno višetočkasto zaključavanje. Dajemo pet godina komercijalnog jamstva. Za konkretnu izvedbu dodatno određujete ukupnu mjeru, varijantu materijala, boju i ručku te željeni sastav stakla i raspored prečki. Kod varijante s aluminijskom oblogom izričito navedite tu izvedbu materijala jer za nju vrijede posebne mjere dovratnika i krila.

05

Pažljivo procijenite predviđeni otvor

Budući da se preklopna vrata otvaraju prema van i preklapaju udesno, situacija ugradnje mora odgovarati obama smjerovima kretanja. Građevinski otvor evidentirajte odvojeno od željene naručene mjere i jasno označite između kojih je točaka izmjeren. U dokumentaciji trebaju biti jasno označene unutarnja i vanjska strana te smjer gledanja. Osobito kod izrade po mjeri svaka brojka treba imati jasnu referencu kako se ne bi zamijenili otvor, mjera elementa i prostorni položaj.

Izvan otvora mora se uzeti u obzir prostor potreban za kretanje i preklapanje krila. U procjenu uključite susjedne zidove, izbočine, ograde, stube, strehe, odvodne elemente, svjetiljke i trajno postavljene predmete. Prostorna provjera obuhvaća i površinu na kojoj će preklopljeni elementi biti smješteni s desne strane. Ove su napomene kontrolne točke za vaš projekt, a ne tvrdnja o općenito potrebnom razmaku.

U planiranje uključite i završni sastav poda. Pragovi, obloge, nagibi i visinske razlike mogu utjecati na prostorno uklapanje prijelaza. Razlikujte postojeće i tek planirane površine te zabilježite mijenja li se konačna visina poda tijekom gradnje. Presjek ili kotirana skica mogu pomoći razumljivo usporediti stanje grube gradnje s planiranim završnim stanjem.

Razmislite i o svakodnevnoj uporabi prijelaza. Česti pravci kretanja, namještaj s obje strane i položaj susjednih vrata ili prozora mogu biti važni za raspored. Provjerite te točke na konkretnom mjestu ugradnje i zabilježite relevantne posebnosti u dokumentaciji. Skica sa smjerom gledanja, unutarnjom i vanjskom stranom te desnom stranom preklapanja obično brže objašnjava željeni raspored nego nekomentirani popis mjera.

Veličinu za narudžbu ne treba izračunati samo iz mjera okvira ili krila. Za izradu po mjeri potrebna je jasna osnova koja odgovara predviđenoj situaciji ugradnje. Pri slanju mjera stoga navedite predstavljaju li postojeći građevinski otvor, planiranu mjeru grube gradnje ili željenu mjeru elementa. Tako ostaje jasno na što se svaki podatak odnosi.

06

Dojam materijala, kompozicija i odabir boje

Bor i hrast unose vlastiti karakter drva u oblikovanje. Koji dojam odgovara vašem projektu ovisi o susjednim površinama, interijeru i željenom arhitektonskom izrazu. Asortiman uključuje i bor s aluminijskom oblogom te hrast s aluminijskom oblogom. Odabrana vrsta drva pritom ostaje dio odgovarajuće materijalne izvedbe.

Odabir boje predviđen je pri kupnji. Konkretan ton treba utvrditi zajedno s materijalom i vrstom obloge. Kao oblikovne referencije možete koristiti postojeće prozore, vrata, fasadne površine, detalje krova i unutarnje površine. To ipak ne znači da sve mora biti izvedeno u istoj nijansi. Ovisno o projektu, prikladno može biti mirno usklađivanje ili svjesno odabran kontrast.

Uskladite izvedbu prečki s vrstom drva, bojom, aluminijskom oblogom i ručkom. Vodoravne linije mogu pratiti susjedne prozore ili fasadne elemente, dok dodatna okomita prečka stvara izraženiju podjelu. Kod izvedbe bez prečki u prvi plan dolazi povezan izgled stakla. Te odluke promatrajte zajedno kako bi dojam materijala i linije činili skladnu cjelinu.

Kod višedijelnih preklopnih vrata po mogućnosti procijenite cijeli prikaz, a ne samo jedno krilo. Ponuđene se varijante razlikuju po tri ili pet krila te rasporedu prečki. Koliko će podjela djelovati izraženo ili suzdržano ovisi i o pojedinačnoj ukupnoj mjeri te susjednim dijelovima građevine. Skica prikaza s punim nazivom dizajna olakšava usporedbu više varijanti.

Željeni ton boje zabilježite odvojeno od podataka o vrsti drva, aluminijskoj oblozi, ručki, crnim brtvama stakla i okovu. Tako ostaje jasno na koje se vidljive površine odnosi vaš odabir boje. Pri usklađivanju se orijentirajte prema postojećim bojama fasade, prozora i interijera te svjesno odlučite trebaju li vrata preuzeti te tonove ili stvoriti oblikovni kontrast.

07

Srodne vrste proizvoda za druga područja projekta

Za druge ulaze prikladna kategorija proizvoda mogu biti vratna krila s ispunom. Srodna ulazna vrata s otvaranjem prema van izrađena su od bora i imaju ispunu; za izvedbe sa staklom predviđeno je 2- ili 3-slojno izo-staklo. Za unutarnje prostore dostupna su unutarnja vrata s ispunom od bora, čije krilo može biti ovješeno zdesna ili slijeva. Obje kategorije stoga ispunjavaju drukčije zadatke planiranja od višekrilnih preklopnih vrata.

Kao alternativa preklapanju dostupne su i dvije vrste proizvoda kod kojih se vratno krilo bočno pomiče. Obje su dostupne od bora ili hrasta, kao i u varijantama s aluminijskom oblogom, te mogu imati 2- ili 3-slojno izo-staklo. Jedna izvedba koristi Siegenia okov s visokosigurnosnim višestrukim zaključavanjem, a druga Roto-Frank okov. Za odabir je najprije važno planirate li za pojedini prijelaz preklapanje ili bočno klizanje.

Za pristup terasi dostupne su i jednokrilne i dvokrilne varijante s otklopno-zaokretnim krilima koja se otvaraju prema unutra. Nude se od bora ili hrasta, obje vrste i s aluminijskom oblogom, a opremljene su Roto-Frank okovom. Zbog otvaranja prema unutra prostorno se znatno razlikuju od ovdje opisanih preklopnih vrata. Zato za svako mjesto ugradnje zasebno provjerite koji smjer kretanja odgovara rasporedu prostora, putovima i namještaju.

Kada je potrebno dnevno svjetlo, ali ne i prolaz koji se otvara, u projekt se mogu uključiti fiksno ostakljeni prozori. Dostupne su ravna i okrugla izvedba, obje bez mogućnosti otvaranja. Obje se nude od bora ili hrasta s 2- ili 3-slojnim izo-staklom; za ravni fiksni prozor dodatno postoje varijante s aluminijskom oblogom. Tako se otvori različitih funkcija mogu jasno razlikovati unutar jednog građevinskog koncepta.

Ostali odgovarajući proizvodi: Ulazna vrata s ispunom i otvaranjem prema van, Unutarnja vrata s ispunom, Siegenia klizna vrata s bočnim pomicanjem, Jednokrilna terasna vrata koja se otvaraju prema unutra, Dvokrilna terasna vrata koja se otvaraju prema unutra, Patio Life podizno-klizna vrata, Prozori s fiksnim ostakljenjem, Okrugli prozori s fiksnim ostakljenjem.

08

Pripremite svoj upit jasnim koracima

Započnite jasnim opisom mjesta ugradnje. Navedite unutarnju i vanjsku stranu, vrstu građevinskog zahvata i funkciju planiranog prijelaza. Dodajte preglednu skicu ili odgovarajuće prikaze ako je prostorne odnose teško razumjeti samo riječima. Koristite dosljedne nazive kako ista strana ne bi na različitim mjestima bila različito opisana.

Zatim prikupite relevantne mjere i označite njihovo značenje. Zabilježite radi li se o postojećem građevinskom otvoru, planiranom otvoru ili željenoj mjeri elementa. Budući da je predviđena izrada po mjeri, nijedan podatak o mjeri ne bi trebao ostati bez objašnjenja. Građevinske posebnosti možete dodati kratkom napomenom, bez unaprijed izvedenog tehničkog rješenja.

Nakon toga odaberite materijalnu izvedbu: bor, bor s aluminijskom oblogom, hrast ili hrast s aluminijskom oblogom. Željenu boju i odabir ručke navedite zasebno. Tako je jasno koja se odluka odnosi na osnovni materijal, koja na vanjsku oblogu, a koja na vidljivi izgled. Izbjegavajte opće nazive kada je moguća precizna oznaka materijala.

Odredite željeni sastav ostakljenja i izvedbu prečki. Za uzorak po mogućnosti koristite puni naziv dizajna, uključujući preklapanje udesno. Ako razmatrate više izvedbi, jasno označite kojoj varijanti dajete prednost, a koja je navedena samo radi usporedbe. Time se sprječava nenamjerno miješanje različitih uzoraka.

Na kraju provjerite jesu li mjere, želje za opremom i preklapanje udesno u svim dokumentima označeni jednako. Skica ili prikaz mogu dopuniti raspored unutarnje i vanjske strane. Tako vaš upit ostaje pregledan i može se nedvosmisleno povezati s predviđenom situacijom ugradnje.

Koju mjeru imaju montažni otvori?

Za montažne otvore navedena je mjera 14 mm. Tu mjeru treba razlikovati od mjera dovratnika i vratnih krila te ukupne mjere preklopnih vrata po mjeri.

Mogu li odabrati boju za preklopna vrata?

Da. Odabir boje dio je dostupnih odluka pri kupnji. Uskladite željeni ton s fasadom, interijerom, susjednim dijelovima građevine i materijalnom izvedbom kako bi se vrata oblikovno uklopila u projekt.

Postoji li izbor ručke?

Predviđen je izbor ručke. U upitu uzmite u obzir željeni izgled i svakodnevno rukovanje. Odabir ručke treba jasno zabilježiti zajedno s materijalom, bojom i smjerom preklapanja.

Kako odabrati između bora i hrasta?

Bor i hrast razlikuju se prvenstveno po svojem prirodnom karakteru drva. Oba su dostupna i s aluminijskom oblogom. Odlučujući su željeni dojam interijera, vanjsko oblikovanje i planirani koncept površina.

Kako prečke mijenjaju dojam preklopnih vrata?

Vodoravne prečke dijele staklene površine na polja jedno iznad drugoga. Dodatna okomita prečka proširuje tu podjelu. Bez prečki oblikovanje djeluje mirnije i snažnije naglašava povezane staklene površine.

Koji su podaci korisni za nedvosmislen upit?

Pošaljite nam mjere predviđenog otvora i označite na što se odnosi svaki podatak o mjeri. Dodajte unutarnju i vanjsku stranu, preklapanje udesno, materijalnu izvedbu, boju, ručku, 2- ili 3-slojno izo-staklo te puni naziv željene izvedbe prečki. Kotirana skica ili odgovarajući prikazi pomažu nedvosmisleno povezati mjesto ugradnje i smjer kretanja.

Koliko vrijedi jamstvo za preklopna vrata?

Za preklopna vrata s otvaranjem prema van vrijedi komercijalno jamstvo od pet godina. Sačuvajte dokumentaciju o individualno sastavljenoj izvedbi kako bi materijal, mjere, ostakljenje, boja, ručka i odabrani raspored prečki ostali jasno dokumentirani.

Imaju li preklopna vrata s otvaranjem prema van oznaku CE?

Da, preklopna vrata s otvaranjem prema van imaju oznaku CE.

Precizno konfigurirajte svoja preklopna vrata

Pošaljite nam svoje mjere i označite unutarnju i vanjsku stranu te preklapanje udesno. Dodajte želje za borom ili hrastom, mogućom aluminijskom oblogom, bojom, ručkom, 2- ili 3-slojnim izo-staklom i izvedbom prečki. Kotirana skica ili odgovarajući prikazi omogućuju nam nedvosmisleno povezati željena preklopna vrata s vašim projektom.
