Zakretni prozor koji se otvara prema van

Otvaranje prema van, uskladite dizajn promišljeno

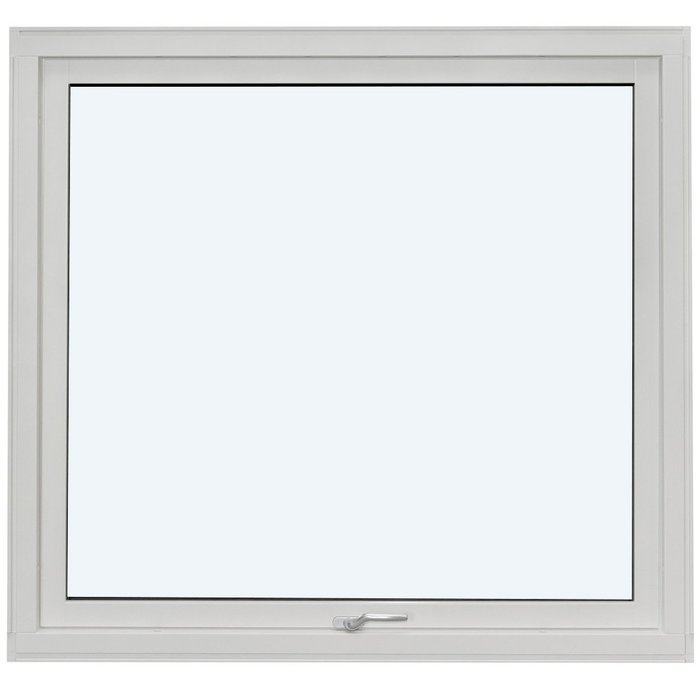

Pivotni prozor s otvaranjem prema van

Pivotni prozor po mjeri s funkcijom podizanja, od borovine ili hrastovine, također s aluminijskom oblogom, izolacijskim staklom i različitim rasporedima prečki.

Način otvaranja

Krilo s otvaranjem prema van i funkcijom podizanja

Materijal

Borovina ili hrastovina, obje također s aluminijskom oblogom

Ostakljenje

Izolacijsko staklo s toplinski reflektirajućim premazom, toplim rubom i argonskim punjenjem

Oznaka

CE oznaka

01

Rukovanje i svakodnevna uporaba

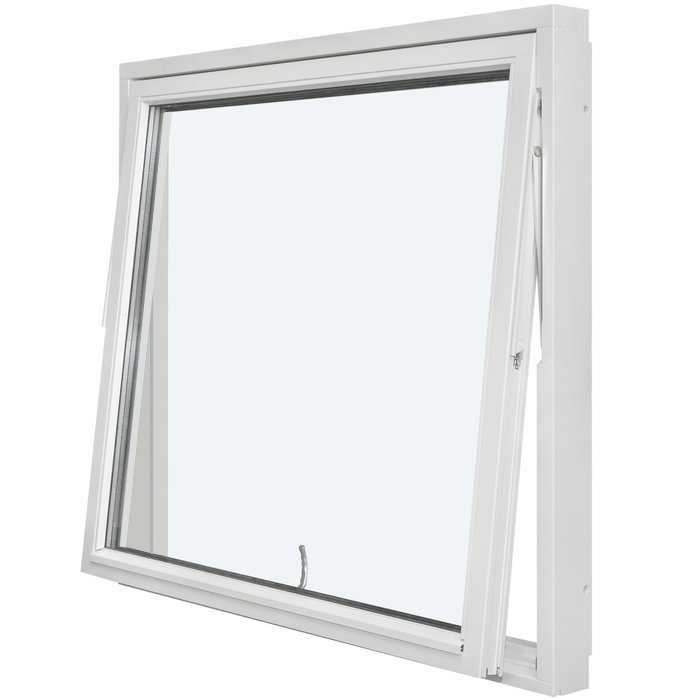

Ovaj pivotni prozor izveden je s krilom koje se otvara prema van i ima funkciju podizanja. Pri otvaranju krilo se pomiče prema vanjskoj strani. Taj se smjer kretanja razlikuje od prozora čija se krila zakreću u unutarnji prostor. U svakodnevnoj uporabi rukujte njime pažljivo i ravnomjerno te krilo ne pomičite držeći ga za staklo, prečke ili druge dijelove koji nisu predviđeni za rukovanje. Za otvaranje i zatvaranje predviđena je odabrana ručka.

Funkcija podizanja sastavni je dio ovog načina otvaranja. Izvedbu ručke birate zasebno i možete je vizualno uskladiti s vrstom drva, bojom i rasporedom prečki. Za svakodnevnu uporabu važno je i da je ručka lako dostupna na predviđenom položaju prozora. Stoga pri odabiru rano uzmite u obzir parapet, susjedni namještaj i uobičajeni položaj pri rukovanju.

Prostor kretanja krila koje se otvara prema van držite slobodnim od biljaka, odloženih predmeta i drugih prepreka. Provjerite ne samo neposredni otvor prozora nego i susjedne građevinske dijelove i vanjske površine. Ako prozor koristi više osoba, korisna je kratka uputa o kretanju prema van kako bi se krilo kontrolirano otvaralo i zatvaralo ručkom.

Pri zatvaranju krilo kontrolirano vodite prema okviru i služite se ručkom. Izbjegavajte ga opterećivati povlačenjem ili pritiskanjem prečki i staklenih površina. Vidljiva onečišćenja na okviru, ručki i staklu mogu se ukloniti postupkom prikladnim za odgovarajuću površinu. Njega odabrane drvene površine, boje ili aluminijske obloge uvijek treba biti prilagođena stvarno naručenoj izvedbi.

Kod teško dostupnih položaja ugradnje buduće rukovanje provjerite već pri planiranju. Presudno je da ručka ostane sigurno dostupna i da se krilo može kontrolirano pomicati. U upitu zato već navedite visoki parapet, duboku špaletu, fiksne ugradbene elemente ili druge posebnosti kako bi se predviđena uporaba uzela u obzir od početka.

02

Konstrukcija, dimenzije dijelova i tehnički podaci

Fiksni okvir ima dimenzije 105 × 57 mm. U izvedbi s aluminijskom oblogom ima dimenzije 115 × 57 mm. Okvir krila ima dimenzije 76 × 65 mm; s aluminijskom oblogom one iznose 86 × 65 mm. Te vrijednosti predstavljaju dimenzije profila navedenih okvira. Ne smiju se općenito tumačiti kao dubina, širina ili visina cijelog prozorskog otvora. Gotova dimenzija prozora određuje se po mjeri za vaš projekt.

Montažni otvori imaju promjer 14 mm, a navedeni okovi su komponente SPILKA. Montažne otvore i profile okvira uvijek uzmite u obzir zajedno s postojećim zidnim sklopom, priključcima i predviđenim pričvršćenjem. Za upit je osobito važno jasno razlikovati mjeru građevinskog otvora, željenu mjeru prozora i ovdje navedene dimenzije dijelova.

Dostupna je 2-struko ili 3-struko ostakljena izolacijska staklena jedinica. Sklop uključuje toplinski reflektirajući premaz, odstojnik s toplim rubom tipa CHR i plin argon. Crne gumene brtve služe kao brtve ostakljenja. U upitu zasebno navedite željeni sastav stakla kako bi se nedvosmisleno povezao s ostatkom konfiguracije.

Za pivotni prozor vrijedi komercijalno jamstvo od 5 godina, a proizvod nosi oznaku CE. U upitu jasno navedite željenu ukupnu dimenziju, izvedbu materijala, eventualnu aluminijsku oblogu, ostakljenje i dizajn. Dodajte podatke o položaju ugradnje i relevantnim građevinskim zahtjevima kako bi se konfiguracija mogla pregledno sastaviti za konkretan položaj.

Dostupni su borovina, borovina s aluminijskom oblogom, hrastovina i hrastovina s aluminijskom oblogom. Kod obloženih izvedbi odabrano drvo ostaje osnova kombinacije materijala, a dopunjuje ga aluminijska obloga. Obratite pozornost na različite dimenzije profila: fiksni okvir i okvir krila s aluminijskom oblogom imaju prethodno izričito navedene dimenzije.

05

Pravilna procjena predviđenog otvora

Budući da se krilo otvara prema van, prostor ispred prozora dio je planiranja. Provjerite špalete, ograde, nasade, prozorske klupčice i predmete koji se ondje redovito odlažu. Potreban slobodan prostor kretanja ovisi o planiranoj dimenziji prozora i konkretnom položaju ugradnje. Moguće prepreke zato dokumentirajte zajedno s mjerama predviđenog otvora.

Mjere predviđenog građevinskog otvora zabilježite jasno i razlikujte ih od dimenzija profila pojedinih dijelova. Zidni otvor nije isto što i profil fiksnog okvira ili profil okvira krila. Također utvrdite je li otvor izveden pravokutno i ujednačeno te treba li uzeti u obzir postojeće spojeve, obloge ili prozorske klupčice. Mjerne točke potrebne za vaš projekt ovise o građevinskoj situaciji.

Unutarnja strana ostaje važna za svakodnevnu uporabu iako se krilo pomiče prema van. Provjerite je li ručka lako dostupna iz uobičajenog položaja te otežavaju li pristup namještaj, radne površine, duboka špaleta ili fiksni elementi. Takvi su podaci osobito korisni kod visokih parapeta ili neuobičajenih ugradnji i trebaju biti uključeni u opis projekta.

Pri obnovi može biti korisno zasebno dokumentirati postojeći otvor, zidni sklop i detalje postojećih priključaka. Kod novogradnje planirane grube građevinske mjere i predviđeni položaj prozora trebaju biti jasno označeni. Fotografije mogu dati dodatni kontekst uz upit, ali ne zamjenjuju mjere. Pazite da svi podaci pripadaju istom otvoru, osobito kada se planira više prozora.

Kod izrade po mjeri prozor se sastavlja na temelju dogovorenih dimenzija za vaš projekt. Prije upita zato provjerite na što se odnosi svaka mjera i jasno je dodijelite odgovarajućem otvoru. Mjere građevinskog otvora, položaj ugradnje, vanjski prostor kretanja i dostupnost ručke zajedno čine pouzdanu osnovu za daljnji odabir proizvoda.

06

Materijal, boja i vizualna kompozicija

Odabir materijala oblikuje okvir, a time i bitan dio vidljivog dojma prozora. Na raspolaganju su borovina i hrastovina; obje vrste drva dostupne su i s aluminijskom oblogom. Najprije odlučite koja vrsta drva odgovara projektu, a zatim želite li izvedbu isključivo od drva ili odgovarajuću kombinaciju s aluminijskom oblogom.

Dodatno možete odabrati boju i uskladiti je s površinama fasade, susjednim prozorima ili željenim dojmom interijera. U upitu boju uvijek navedite zajedno s konkretnom izvedbom materijala. Površina, svjetlo i susjedni materijali utječu na doživljaj, stoga je boju najbolje procijeniti u vezi s vrstom drva, aluminijskom oblogom, rasporedom prečki i ručkom.

Raspored prečki još je jedan važan dio kompozicije. Bez prečki staklena površina djeluje cjelovitije. Vodoravne prečke slijede horizontalne linije, okomite prečke naglašavaju uspravnu podjelu, a kombinirani uzorci stvaraju izraženiju mrežu. Sve ponuđene varijante odnose se na jedno krilo pivotnog prozora s otvaranjem prema van.

Ručka je također dio vidljive cjeline i može se odabrati zajedno s bojom, vrstom drva i rasporedom prečki. Osim vizualnog dojma, uzmite u obzir njezinu dostupnost na predviđenom položaju ugradnje. Konstrukcijski ugrađeni okovi SPILKA i odabrana izvedba ručke zasebne su stavke konfiguracije proizvoda.

Za miran cjelovit dojam može biti korisno odrediti nekoliko jasnih referentnih točaka, primjerice linije susjednih prozora i ponavljajuću boju okvira. U snažnije podijeljenom dizajnu uzorak prečki može ciljano preuzeti osi fasade. Ovi primjeri pomažu organizirati odluke, ali nisu oblikovna pravila. Mjerodavna ostaje željena kombinacija materijala, obloge, boje, ručke, stakla i prečki.

07

Usporedba pivotnog prozora sa srodnim vrstama proizvoda

U srodnom izboru uz ovaj pivotni prozor nalaze se i zaokretni prozori s otvaranjem prema van te jednokrilna terasna vrata. Za početnu procjenu odlučujuće je planirate li prozor ili prohodni pristup te koji način otvaranja odgovara projektu. Zatim usporedite broj krila, materijal, ostakljenje i ponuđene oblikovne varijante pojedinog proizvoda.

Kod srodnih zaokretnih prozora dostupne su jednokrilne i dvokrilne varijante. Standardne izvedbe nude se od borovine ili hrastovine, svaka i s aluminijskom oblogom. Dostupni su i proizvodi povijesnog stila od borovine ili hrastovine. Pri odabiru između tih vrsta prozora uskladite željeni broj krila i izvedbu materijala s postojećom podjelom fasade.

Srodni zaokretni prozori „Kombi” povezuju fiksno ostakljeno polje s krilom koje se može otvoriti te nude više utvrđenih rasporeda prečki. I ovdje postoji standardna izvedba s opcionalnom aluminijskom oblogom i varijanta povijesnog stila od borovine ili hrastovine. Ova je skupina proizvoda korisna za usporedbu ako plan uz pokretno krilo predviđa i dodatnu fiksno ostakljenu površinu.

Za pristup terasi prikladna su srodna jednokrilna terasna vrata s otvaranjem prema van. Ovisno o izvedbi predviđeni su dizajni s ostakljenjem, prečkama i panelom. Za standardnu varijantu dostupne su borovina i hrastovina, svaka i s aluminijskom oblogom; izvedba povijesnog stila dostupna je od borovine ili hrastovine. Te modele vrata provjerite zasebno kada je potreban prolaz umjesto običnog prozorskog otvora.

Sljedeći srodni izbor omogućuje vam otvaranje izričito navedenih vrsta proizvoda i zasebnu provjeru njihovih podataka: Jednokrilni zaokretni prozor s otvaranjem prema van, Jednokrilni zaokretni prozor povijesnog stila s otvaranjem prema van, Dvokrilni zaokretni prozor s otvaranjem prema van, Dvokrilni zaokretni prozor povijesnog stila s otvaranjem prema van, Zaokretni prozor „Kombi” s otvaranjem prema van, Zaokretni prozor „Kombi” povijesnog stila s otvaranjem prema van, Jednokrilna terasna vrata s otvaranjem prema van, Jednokrilna terasna vrata povijesnog stila s otvaranjem prema van.

08

Pripremite upit korak po korak

Počnite jasnim određivanjem projekta. Zabilježite za koju prostoriju, dio zgrade ili položaj prozora upit vrijedi. Ako je predviđeno više otvora, dodijelite im razumljive oznake kako se mjere i želje dizajna ne bi zamijenile. Zatim zabilježite utvrđene ukupne dimenzije i navedite na što se odnosi svaka mjera.

Zatim odaberite izvedbu materijala: borovina, borovina s aluminijskom oblogom, hrastovina ili hrastovina s aluminijskom oblogom. Dodajte željenu boju. Ako odluka još nije konačna, možete opisati željeni dojam, ali jasno razlikujte želju od već utvrđenog odabira.

U sljedećem koraku odredite sastav stakla unutar ponuđenog ostakljenja. Navedite ga zasebno kako ga ne bi trebalo pretpostavljati iz materijala ili rasporeda prečki. Zatim odaberite točan naziv željenog uzorka prečki. Kod izvedbe bez prečki i taj naziv izričito navedite umjesto da polje ostavite praznim.

Zatim dodajte odabir ručke i uskladite ga s bojom okvira, materijalom i rasporedom prečki. Želju za ručkom zabilježite kao zasebnu stavku; okovi SPILKA dio su konstrukcije prozora. Opišite i posebnosti svakodnevne uporabe, poput visokog parapeta, duboke špalete ili fiksnih elemenata koji mogu utjecati na pristup ručki.

Na kraju provjerite sadrži li upit naziv proizvoda, oznaku položaja, dimenzije, materijal, moguću aluminijsku oblogu, boju, ostakljenje, raspored prečki i željenu ručku. Dodajte relevantne podatke o situaciji ugradnje bez pretpostavljanja tehničkih svojstava. Uredan pregled omogućuje preciznija dodatna pitanja i pomaže nam jasno razumjeti željenu konfiguraciju. Tako pojedinačne odluke postaju razumljiv upit za pivotni prozor po mjeri.

Može li se prozor naručiti po mjeri?

Da. Prozor se planira po mjeri. Za upit su nam potrebni jasni podaci o predviđenom otvoru. Način uzimanja mjera treba odgovarati konkretnoj građevinskoj situaciji i planiranoj montaži.

Koje su izvedbe materijala dostupne?

Dostupni su borovina, borovina s aluminijskom oblogom, hrastovina i hrastovina s aluminijskom oblogom. Odgovarajuću izvedbu možete odabrati prema željenom izgledu i zahtjevima projekta.

Mogu li odabrati boju?

Da, boja je jedna od dostupnih mogućnosti odabira. Možete je uskladiti s materijalom, rasporedom prečki, ostakljenjem i ručkom kako bi se vidljivi elementi promatrali kao povezana cjelina.

Postoji li izbor ručke?

Da. Ručka je jedna od dostupnih mogućnosti odabira. Najbolje ju je uskladiti s materijalom, bojom i rasporedom prečki. Uzmite u obzir i koliko ručka treba biti dostupna u svakodnevnoj uporabi na predviđenom položaju ugradnje.

Kako je izvedeno ostakljenje?

Na izbor su 2-struko i 3-struko ostakljene izolacijske staklene jedinice. Sklop uključuje toplinski reflektirajući premaz, odstojnik s toplim rubom tipa CHR i plin argon. Kao brtve ostakljenja koriste se crne gumene brtve.

Ima li pivotni prozor oznaku CE?

Da, pivotni prozor nosi oznaku CE. Pri planiranju projekta dodatno uzmite u obzir konkretnu situaciju ugradnje i građevinske zahtjeve koji vrijede na mjestu uporabe.

Koliko vrijedi jamstvo za pivotni prozor?

Za pivotni prozor s otvaranjem prema van vrijedi komercijalno jamstvo od 5 godina. Sačuvajte dokumentaciju o narudžbi i odabranoj izvedbi radi jasne identifikacije.

Koje podatke trebam pripremiti za upit?

Navedite naziv proizvoda, oznaku položaja i dimenzije predviđenog otvora. Dodajte materijal, moguću aluminijsku oblogu, boju, ostakljenje, raspored prečki i željenu ručku. Podaci o situaciji ugradnje i slobodnom prostoru kretanja s vanjske strane pomažu jasno povezati upit s projektom.

Pošaljite upit za pivotni prozor po mjeri

Pripremite mjere predviđenog otvora te želje za materijalom, mogućom aluminijskom oblogom, bojom, ručkom, ostakljenjem i rasporedom prečki. Dodajte oznaku položaja i relevantne podatke o situaciji ugradnje, osobito o prostoru kretanja s vanjske strane. Pošaljite nam te informacije za konkretan upit o pivotnom prozoru po mjeri s otvaranjem prema van.
