Ablakkombináció

Üvegfelületek, anyagok és osztások harmonikus egységben

Kombinációs ablakok

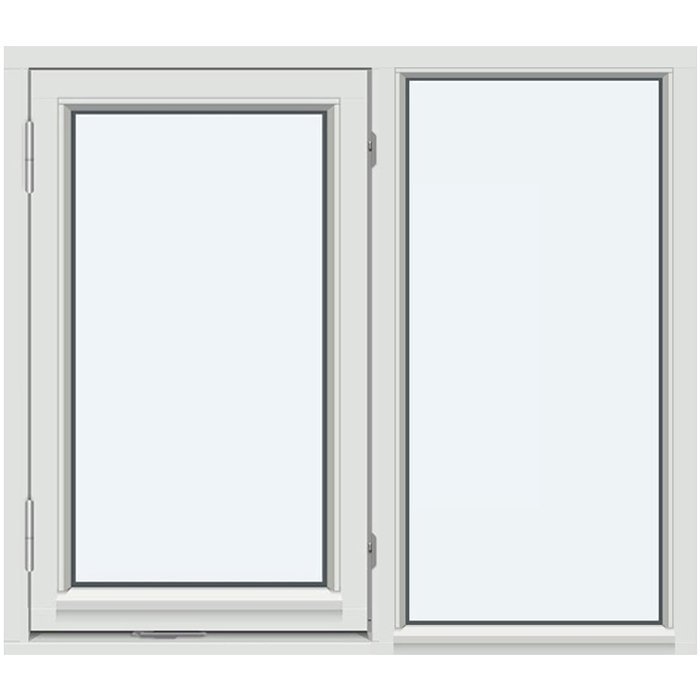

Kombinációs ablakunk egyedi méretben készül, és színválasztással rendelhető. A fenyő, a tölgy, valamint mindkét fa alumíniumburkolatos kivitele eltérő anyaghatást kínál, míg az öt elérhető osztásminta alakítja az üvegfelület látványát. Ha a választott elrendezés megfelelő nyitható részeket tartalmaz, kilincs is választható.

Terméktípus

Kombinációs ablak

Keretanyag

Fenyő vagy tölgy, mindkettő alumíniumburkolattal is

Jelölés

CE-jelöléssel

Konfiguráció

Egyedi méret és szín, kilincs megfelelő nyitható részeknél

01

A használatot és a kezelést kezdettől tervezze meg

Kombinációs ablaknál az egyes felületek összeállítása egyaránt meghatározza a látványt és a későbbi használatot. Már korán gondolja át, mely részeknek kell a mindennapokban elérhetőnek lenniük, és milyen funkciót vár tőlük. E követelményeket a kívánt elrendezéssel együtt írja le, hogy a vizuális tagolás és a gyakorlati használat egységes koncepcióként értékelhető legyen.

Ha a választott elrendezés megfelelő nyitható részeket tartalmaz, kilincset választhat. Látható megjelenését igazítsa a keretanyaghoz, a színhez és az osztásmintához, de ne a konkrét ablakkonfigurációtól függetlenül döntsön. Különösen fontos, hogy kéréséből egyértelműen kiderüljön, hogyan szeretné a szóban forgó részeket használni.

Vizsgálja meg az üveg- és keretfelületek hozzáférhetőségét is. Bútorok, munkalapok, mély kávák, függönyök vagy belső árnyékolók befolyásolhatják az ablak megközelítését. A helyiség vázlata segít láthatóvá tenni ezeket a körülményeket, és összevetni a kívánt ablakkompozíciót a tényleges használati helyzettel.

A későbbi ápolást is vegye figyelembe a tervezéskor. Az üveg, a fa felületek, az alumíniumburkolatos külső oldalak és a kilincsek anyagukhoz illő tisztítást igényelnek. Használjon megfelelő ápolószereket és kímélő eszközöket, és kövesse a választott felület ápolási útmutatóját. A jól elérhető felületek könnyebbé teszik a rendszeres tisztítást és az anyagok gondos kezelését.

Széles falnyílásnál például először azt rögzítheti, hogyan tagolódjon vizuálisan a teljes felület. Ezután vizsgálja meg, mely részeknek kell elérhetőnek lenniük, és a kiválasztott elrendezés tartalmaz-e megfelelő nyitható részeket. Így olyan ablakkompozíció alakítható ki, amelyben a megjelenés, a kezelhetőség és a tér adottságai kezdettől együtt szerepelnek.

02

Felépítés, szerkezeti méret és dokumentált alapadatok

A keret négy anyagkivitelben érhető el: fenyőfa, alumíniumburkolatos fenyőfa, tölgyfa és alumíniumburkolatos tölgyfa. Így a két fafaj egyikét választhatja, mindkettőnél tiszta fa vagy alumíniumburkolatos kivitelben. A döntésnél vegye figyelembe a belső térben érvényesülő hatást és a kívánt külső megjelenést is.

A szerelőfuratokhoz 14 mm-es szerkezeti méret van megadva. Ez a méret kifejezetten a szerelőfuratokra vonatkozik. Nem az ablak mélysége, szélessége vagy magassága, és nem általános méret a kerethez, profilhoz vagy beépítési nyíláshoz. Tervezéskor ezért kizárólag a megnevezett összefüggésben használja. A tényleges ablakméreteket az egyedi gyártás és a tervezett nyílás határozza meg.

A hőszigetelő üvegezés 2 vagy 3 rétegű kivitelben rendelhető. Mindkét változat a megnevezett üvegfelépítés része, amelyet további rögzített alkotóelemek egészítenek ki. Hogy melyik kivitel szükséges az adott projekthez, azt a kérésben kell megadni; ezt nem szabad pusztán a külső látványból következtetni.

A kombinációs ablakhoz 5 éves kereskedelmi jótállás tartozik. Őrizze meg a vásárláshoz és a termékhez tartozó dokumentumokat, és tartsa be az azokban szereplő feltételeket, ápolási és használati útmutatókat. Ez a jótállás elkülönül a megfelelő tervezés, a szakszerű beépítés és a projekt szerinti alkalmasság kérdéseitől.

A kombinációs ablak CE-jelöléssel rendelkezik. A projekt tervezésénél továbbra is az egyedi méretek, a csatlakozások és a helyi beépítési helyzet a meghatározó. Tartsa külön az adatokat: a 14 mm kizárólag a szerelőfuratokra, a két vagy három réteg a hőszigetelő üvegezésre, az ötéves kereskedelmi jótállás pedig a termékre vonatkozik. A teljes méretet ezzel szemben a tervezett nyíláshoz igazítják.

05

A tervezett nyílás gondos felmérése

Mivel a kombinációs ablak egyedi méretben készül, a tervezés a meglévő vagy tervezett nyílás megbízható felmérésével kezdődik. Ne csak egyetlen teljes méretet rögzítsen. Mérje meg a nyílást több ponton, és jegyezze fel, hogy a falfelületek, kávák és csatlakozó szerkezetek egyenesek, síkban vannak-e, illetve derékszögűek-e. Az ezekből levezetett rendelési méreteket erre alkalmas szakemberrel ellenőriztesse.

Következetesen különítse el a szerkezetkész nyílást, a kívánt teljes ablakméretet és a látható üveg- vagy keretosztást. Ezek eltérő célokat szolgálnak, ezért ellenőrzés nélkül nem azonosíthatók egymással. Rögzítse azt is, melyik oldalról értelmezi a méreteket és a nézeteket. Az egyértelmű belső és külső nézet megelőzi az osztás tükörképes félreértését.

A beépítési helyzethez a nyílás körüli csatlakozások is hozzátartoznak. A homlokzat, a belső burkolat, az ablakpárkány, a tömítési síkok és a kapcsolódó szerkezetek befolyásolhatják az ablak méretezését és nyíláson belüli elhelyezését. Dokumentálja ezeket a területeket a vázlaton, és hangolja össze a csatlakozási tervet az épülettel és az ott érvényes követelményekkel.

A szükséges távolságokat és mozgásteret is a projekttervezés részeként vegye figyelembe. Írja le kérésében, hogyan kívánja használni az ablakot, és érnek-e bútorok, munkafelületek, tetősíkok, függönyök vagy más elemek a nyílás közelébe. Ha a választott elrendezés nyitható részeket tartalmaz, hozzáférhetőségüknek és szabad helyigényüknek meg kell felelnie a tényleges térhelyzetnek.

Új nyílás tervezésekor hasznos lehet a későbbi ablakkompozíció méretarányos rajza. Meglévő nyílásnál áttekinthető fényképek és a szomszédos falfelületek vázlata is célszerű. A fényképek nem helyettesítik a méreteket, de segítik a helyzet megértését. Jegyezze fel azt is, hogy a szomszédos ablakok vagy ajtók látható vonalaihoz kell-e igazodni. Ez megbízható alapot ad anélkül, hogy ellenőrizetlen kész méretek születnének.

06

Anyag, szín és arány mint vizuális kompozíció

Az anyagválaszték fenyőfát, alumíniumburkolatos fenyőfát, tölgyfát és alumíniumburkolatos tölgyfát tartalmaz. A fenyő és a tölgy egyaránt saját természetes anyaghatást ad a belső térnek. A burkolatos változatoknál a megfelelő fa alapanyagot alumíniumburkolat egészíti ki, így a belső és külső nézet anyagválasztását egységes tervezési döntésként kezelheti.

A színválasztás a rendelkezésre álló vásárlási döntések része. A színt mindig a választott anyaggal és az ablak helyzetével együtt vizsgálja. Egy árnyalat eltérően hathat a belső térben és a homlokzaton, mert a fény, a környező felületek és a nézési távolság változik. Ezért rögzítse, melyik nézeti oldal különösen fontos, és mely meglévő színek szolgálnak viszonyításként.

Összetettebb ablakfelületnél a hatást nem egyedül a színárnyalat adja. A keretvonalak, az üvegarányok, az osztások iránya és az egyes részek arányai együtt alkotják a kompozíciót. A szomszédos elemekhez igazodó, nyugodt színkapcsolat egységbe foghatja a felületet. A tudatos kontraszt erősebben kiemelheti a tagolást. Ezek tervezési lehetőségek, nem minden környezetre ígért hatások.

A látható hatást a ténylegesen kiválasztott anyag- és színkivitel alapján értékelje. Különösen nagyobb ablakkompozíciónál érdemes külön vizsgálni a belső és külső nézetet, mert a fény, a homlokzati anyagok és a csatlakozó felületek megváltoztatják az érzékelést. A kérésben szereplő, világosan feliratozott szín- és anyagáttekintés segít egyértelműen azonosítani a kívánt kialakítást.

Egy lehetséges példa a tiszta vízszintes vonalvezetésű homlokzat. Itt vizsgálható a vízszintesen tagolt minta mint vizuális kapcsolódás. Erősebben függőlegesen hangsúlyos falfelületekkel rendelkező helyiségben ezzel szemben a függőleges osztás lehet érdekes. Lényeges, hogy az ilyen kapcsolatokat személyes tervezési szándékként fogalmazza meg. A termék önmagában nem határoz meg építészeti stílust vagy hatást.

07

Ablakformák és nyitási módok célszerű összehasonlítása

A kombinációs ablak akkor megfelelő, ha több felületet összefüggő ablakkompozícióként terveznek. Ha inkább különleges geometriai forma, tisztán fix üvegezés vagy kifejezetten kifelé nyíló kivitel a fontos, érdemes összehasonlítani a kapcsolódó ablaktípusokat. Kezdje az alapfunkcióval és a formával, mielőtt a méreteket, anyagokat, színeket és osztásmintákat hasonlítaná össze.

Kerek, félkerek, háromszög és ferde nyílásokhoz fix üvegezésű ablaktípusok érhetők el. A kerek és félkerek változatok fenyőből vagy tölgyből készülnek. A háromszög- és ferde ablakok fenyő vagy tölgy alumíniumburkolatos kivitelben is elérhetők. Mindhárom terméktípus nem nyitható, ezért célzott alternatíva, ha a fény és a forma fontosabb, mint a működtethető szárny.

Ha kifelé nyíló ablakmegoldásra van szükség, hasonlítsa össze a kapcsolódó forgástengelyes, felülpántolt és oldalpántos nyíló ablakokat. Ezek fenyő, alumíniumburkolatos fenyő, tölgy vagy alumíniumburkolatos tölgy kivitelben kaphatók, és kilincs is választható hozzájuk. A döntő szempont az, melyik megnevezett nyitási mód felel meg a tervezett használatnak és beépítési helyzetnek; a részlettervezés ezután a kiválasztott termékhez igazodik.

Teraszkapcsolathoz a kapcsolódó, egyszárnyú, kifelé nyíló teraszajtók jöhetnek szóba. A normál változat mellett történelmi stílusú kivitel is választható. Mindkettő önálló ajtótermék saját anyag-, üvegezés-, vasalat- és kialakítási lehetőségekkel. Ha ablakok és ajtók együtt jelennek meg a homlokzaton, a színek, osztásvonalak és látványtengelyek tervezésileg összehangolhatók, a műszaki adatokat azonban termékenként kell kezelni.

Az alábbi kapcsolódó termékek áttekintést adnak a fix különleges formákról, a kifelé nyíló ablakokról és a megfelelő teraszajtókról: Fix üvegezésű kerek ablak, Fix üvegezésű félkerek ablak, Fix üvegezésű háromszög- és ferde ablak, Forgástengelyes, kifelé nyíló ablak, Felülpántolt, kifelé nyíló ablak, Egyszárnyú, oldalpántos, kifelé nyíló ablak, Egyszárnyú, kifelé nyíló teraszajtó, Történelmi stílusú, egyszárnyú, kifelé nyíló teraszajtó.

08

Kérésének előkészítése világos sorrendben

Kezdje a terv rövid leírásával. Nevezze meg az épületrészt, a belső és külső oldalt, valamint azt, miért fontolgat kombinációs ablakot. Általános kívánságok helyett megfigyelhető követelményeket fogalmazzon meg: például meghatározott osztási irányt, kapcsolatot a szomszédos nyílásokkal vagy kívánt anyaghatást.

Ezután csatolja az ellenőrzött méreteket és egy érthető vázlatot. Jelölje a nézet irányát, és tüntesse fel, hogyan tagolódjon a teljes felület. Kiegészítő fényképek magyarázhatják a helyzetet, de nem helyettesítik a méretezett rajzot. Hívja fel a figyelmet azokra a csatlakozó szerkezetekre, amelyek a tervezés vagy használat szempontjából lényegesek lehetnek.

Ezután határozza meg a kívánt anyagkivitelt: fenyő, alumíniumburkolatos fenyő, tölgy vagy alumíniumburkolatos tölgy. Jegyezze fel színválasztását, és írja le, hogy az meglévő homlokzati, belső vagy szerkezeti színekhez igazodjon-e. Az egyértelmű kialakításhoz a hivatalos megnevezéssel adja meg az osztásmintát.

Ezt követően írja le a várt napi használatot. Ha a választott elrendezés megfelelő nyitható részeket tartalmaz, adja meg a kívánt kilincset is. Jelezze továbbá azokat a bútorokat, munkafelületeket, függönyöket vagy más elemeket, amelyek befolyásolhatják a hozzáférést. A beépítési helyzet különleges követelményeit és a szomszédos szerkezetekkel szükséges egyeztetéseket is világosan nevezze meg.

Végül ellenőrizze dokumentumait ellentmondásokra: egyeznek a méretek, a vázlat és a nézet iránya? Egyértelmű az anyagkivitel? Világosan hozzárendelte a színt, az üvegréteg-kialakítást és az osztásmintát? Kilincset csak megfelelő nyitható részeket tartalmazó elrendezésnél jelölt meg? A tömör, rendezett kérés megbízható alapot ad az egyedi kombinációs ablak további egyeztetéséhez.

Kiválaszthatom a kombinációs ablak színét?

Igen. A színválasztás a rendelkezésre álló vásárlási döntések része. Vegye figyelembe a homlokzatot, a kapcsolódó szerkezeteket és a belső tér kialakítását, hogy a keret, a burkolat és az osztásminta egységes kompozíciót alkosson.

Mikor választhatok kilincset a kombinációs ablakhoz?

Kilincs akkor választható, ha a kiválasztott elrendezés megfelelő nyitható részeket tartalmaz. Először ezért adja meg a kívánt ablakkompozíciót és a mindennapi használattal kapcsolatos igényeit. Ezután tisztázható, melyik kilincsválaszték illik a konkrét kivitelhez.

Alkalmas az ablak egyedileg méretezett nyíláshoz?

Az egyedi gyártás lehetővé teszi a tervezett nyíláshoz igazodó kialakítást. A gondosan felvett méretek, valamint az alakra, csatlakozásokra és beépítési helyzetre vonatkozó adatok a döntőek. Ezeket az információkat a végleges meghatározás előtt szakmailag ellenőrizni kell.

Milyen anyagkivitelek választhatók?

Fenyőfa, alumíniumburkolatos fenyőfa, tölgyfa és alumíniumburkolatos tölgyfa közül választhat. A kívánt anyag- és felülethatás alapján döntse el, hogy e négy kivitel közül melyik illik a projekthez a belső térben és a homlokzaton.

Szabadon alakíthatom az osztásmintát?

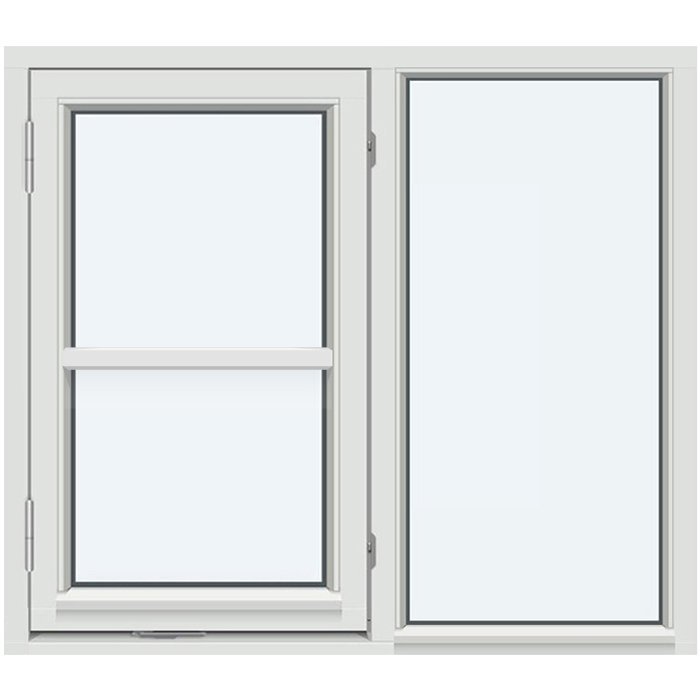

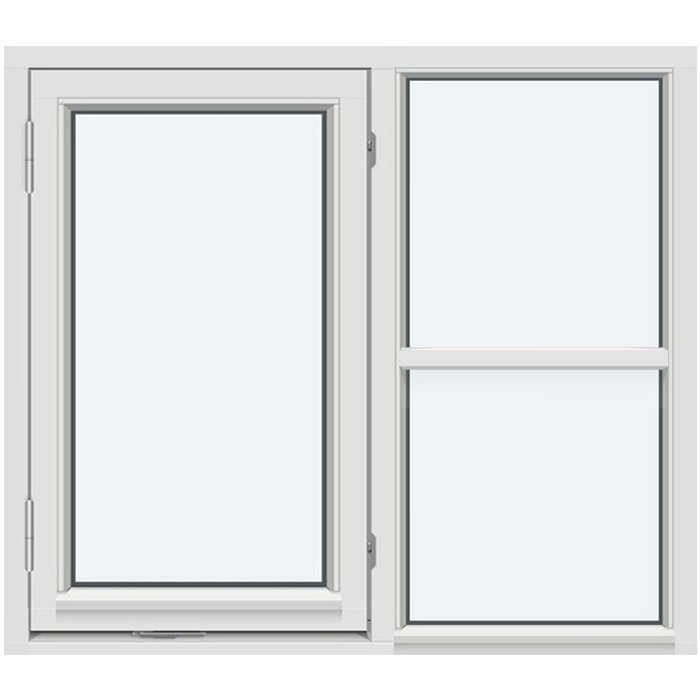

A „SH1 – osztás nélkül”, egy vízszintes osztás, egy függőleges osztás, két függőleges osztás, valamint egy vízszintes és egy függőleges osztás kombinációja választható. Azt a megnevezett mintát válassza, amelynek tagolási iránya legjobban illik az ablak arányaihoz és a homlokzat vonalvezetéséhez.

Mire figyeljek a későbbi tisztításnál?

Már a tervezéskor mérje fel minden látható üveg- és keretrész hozzáférhetőségét. A megfelelő tisztítási módszer a beépítési helytől, az elérhetőségtől és a felületektől függ. Kövesse a felhasznált anyagok és vasalatok ápolási útmutatóját.

Milyen üvegezési változatok érhetők el?

A kombinációs ablak két- vagy háromrétegű hőszigetelő üvegegységgel kapható. Mindkét változat hővisszaverő bevonatot, CHR melegperemes távtartót és argontöltést tartalmaz. Kérésében adja meg a kívánt üvegréteg-kialakítást.

Mit jelent a CE-jelölés a tervezésemhez?

A kombinációs ablak CE-jelöléssel rendelkezik. Konkrét projektjénél ezen felül gondosan össze kell hangolni a méreteket, a beépítési helyzetet, a csatlakozásokat a szomszédos szerkezetekhez és a tervezett helyszín követelményeit.

Tervezze meg konkrétan ablakkompozícióját

Egyedi gyártású ablakot tervez, amelyben több felület harmonikus összképpé áll össze? Küldje el a tervezett nyílás méreteit, egy vázlatot világosan jelölt belső és külső nézettel, a kívánt anyagkivitelt, színt és megfelelő osztásmintát. Ha a választott elrendezés megfelelő nyitható részeket tartalmaz, a kilincsválasztást is megadhatja. A beépítési helyzetre és a csatlakozó szerkezetekre vonatkozó információk teljessé teszik kombinációs ablakkal kapcsolatos kérését.
