Az üvegezett ajtóoldalvilágító további üvegfelületet biztosít a hozzá illő ajtókialakítás mellett, anélkül, hogy maga ajtószárnyként szolgálna. Egyrészes üvegezett ajtóoldalvilágítónk fix szerkezetű, ezért nem nyitható. Az egyetlen keret világosan meghatározott, nyugodt kiegészítést ad olyan bejárati és ajtóprojektekhez, amelyekben az üvegezést és az ajtót tudatosan összehangolt elemekként kívánja megtervezni.
Választhat fenyőből, alumíniumborításos fenyőből, tölgyből vagy alumíniumborításos tölgyből készült kivitelt. Ehhez egyedi méretválasztás, színválasztás, 2 vagy 3 üvegtáblás hőszigetelő üvegegység és több támogatott kialakítási minta társul. Így az oldalvilágító a szerkezeti méretekhez és a bejárat kívánt vonalvezetéséhez egyaránt pontosan hozzáigazítható az adott projektben.
Ez az oldal bemutatja, hogyan kell értelmezni a fix szerkezetet, milyen anyagok és üvegezési jellemzők közül választhat, továbbá miben különböznek egymástól az osztóléc- és betétminták. A tokra, az egyedi méretű gyártásra és a színválasztásra vonatkozó tudnivalók segítik ajánlatkérése gondos előkészítését. Az oldalvilágítót fix üvegezésű ablakokkal és mozgatható ajtómegoldásokkal is összehasonlíthatja. Így először meghatározhatja a ténylegesen szükséges funkciót, majd összeállíthatja a méret, az anyag, az üvegezés, a szín és a kialakítási minta egymáshoz illő kombinációját saját bejárati projektjéhez.
01
Fix funkció a mindennapi használatban
Az egyrészes ajtóoldalvilágító egyetlen keretbe épített fix üvegezésként készül. Nem nyitható, és kifejezetten nem ajtószárny. Ez az egyértelmű funkcionális különbség fontos a termék kiválasztásakor: a mellette elhelyezett ajtó biztosítja az átjárást, míg az oldalvilágító a tervezett összeállítás tartósan zárt része marad. Emiatt a mindennapi használat során semmilyen működtetést nem igényel. Különböző megoldások összehasonlításakor először döntse el, hogy a kiegészítő felületnek kizárólag üvegezett, fix elemként kell-e szolgálnia, vagy azon a helyen valóban mozgatható, átjárást biztosító ajtóelemre van szüksége.
Mivel az oldalvilágító nem nyitható, ennél az elemnél nyitásirányt sem kell választani. Kilincs kiválasztása sem tartozik e termék támogatott döntései közé. Ehelyett az egyedi méret, a szín, a keret anyaga, az üvegezés és a kívánt kialakítási minta áll a középpontban. Ez áttekinthetővé teszi a tervezést, és megelőzi, hogy az ajtó jellemzőit véletlenül az oldalvilágítóra alkalmazza. A jobbos vagy balos pántolás például mozgó ajtószárnyakra vonatkozik, nem erre a fix keretmegoldásra.
Az esztétikai tervezés során az ajtóoldalvilágító nyugodt, egységes üvegfelületként vagy erősebben tagolt elemként egyaránt alkalmazható. A kialakuló hatást elsősorban a választott minta, a szín és az anyagkivitel határozza meg. Az osztatlan üvegezés más összhatást kelt, mint az osztólécekkel tagolt változat vagy az üveg és a tömör betét kombinációja. A pontos elrendezést minden esetben a szomszédos ajtóval és a teljes nyílással együtt érdemes megvizsgálni, anélkül, hogy a fix oldalvilágítónak saját működtetési vagy nyitási funkciót tulajdonítana.
02
Fafajták, alumíniumborítás és keretfelépítés
A keret fenyőből vagy tölgyből választható. Mindkét fafaj alumíniumborításos kivitelben is elérhető, ezért tisztán fa szerkezet és kiegészítő alumíniumborítással ellátott fa megoldás közül dönthet. Azt, hogy optikailag melyik változat illik legjobban a projekthez, célszerű a hozzá tartozó ajtóval, a szomszédos ablakokkal és a már meghatározott színekkel együtt mérlegelni. A fenyőt és a tölgyet különálló anyagválasztásként kezelje; a döntést a kívánt fafaj és a teljes projekt egységes formai vonala alapján hozhatja meg.
Alumíniumborítás nélküli kivitelben a tok mérete 105 × 57 mm, alumíniumborítással pedig 115 × 57 mm. Ezek az adatok kifejezetten az egyrészes ajtóoldalvilágító tokjára vonatkoznak. Nem szabad őket ajtószárnyméretekkel, illetve más ablak- vagy ajtótermékek keretméreteivel azonosítani. Különösen a szomszédos épületelemek összehangolásakor hasznos minden termékösszetevőt a pontos megnevezésével és a hozzá tartozó mérettel rögzíteni. Így a tervezés során nem keverednek össze egymással a különböző rendeltetésű szerkezetek méretei.
Az egyrészes üvegezett ajtóoldalvilágító CE-jelöléssel rendelkezik. A szerkezethez 14 mm átmérőjű szerelőfuratok tartoznak. Az üvegezési tömítések fekete gumiból készülnek, így jól látható, sötét részletet alkotnak az üveg és a keret találkozásánál. A színt, a fafajtát, az alumíniumborítást és a fekete tömítéseket ezért mindig egymással összefüggésben érdemes értékelni. Így megállapíthatja, hogy határozottabb kontrasztot vagy inkább visszafogott, egységes összehangolást szeretne-e kialakítani a bejárat többi elemével.
04
Kialakítási minták: tiszta üvegezéstől betétig

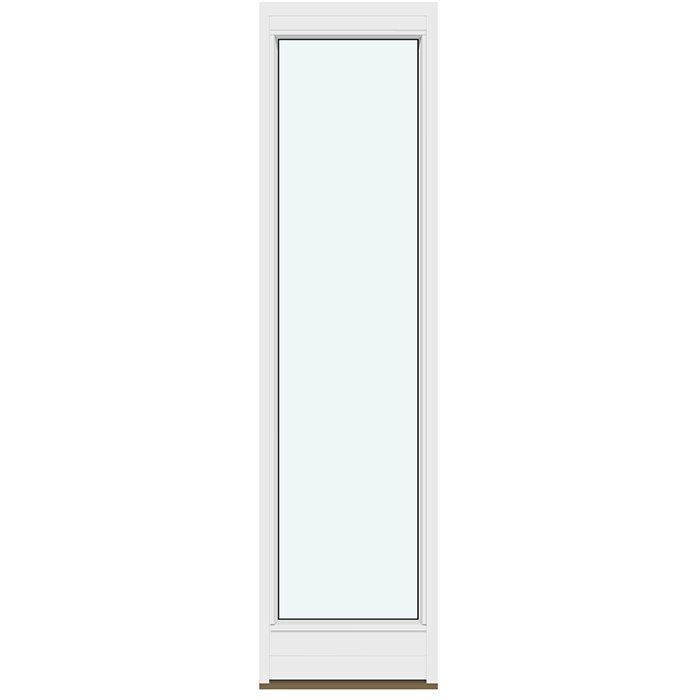

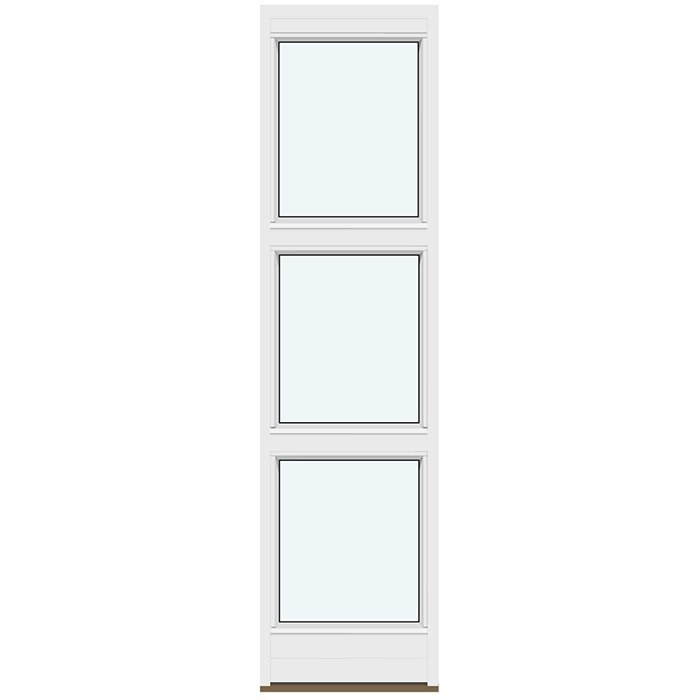

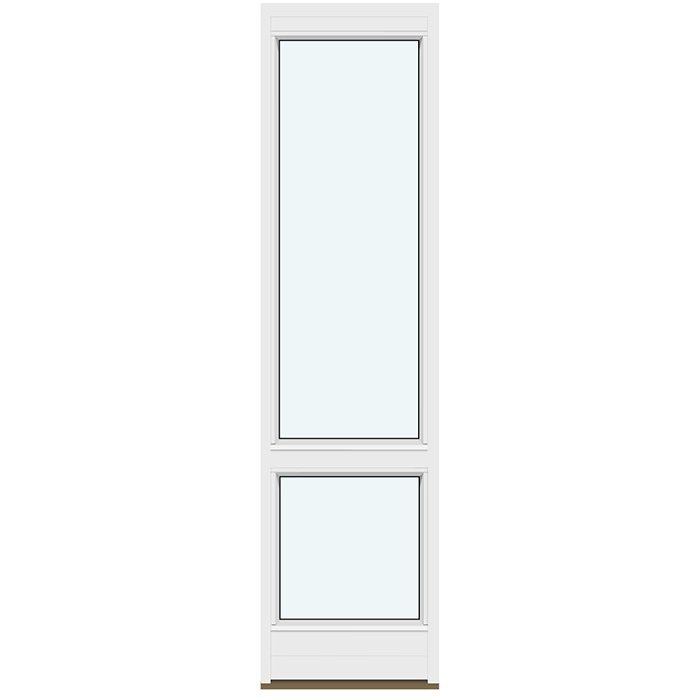

A lehető legegységesebb, összefüggő üvegfelülethez egykeretes, díszítő osztólécek nélküli oldalvilágító választható. Ennél a kialakításnál a megjelenés szándékosan egyszerű marad, és maga az üvegezés alkotja a központi elemet. Alternatívaként olyan egykeretes minták állnak rendelkezésre, amelyek egy, kettő, három vagy négy vízszintes, üveget ténylegesen osztó lécet tartalmaznak. Ezekkel a kívánt vonalvezetés szerint különböző mértékben tagolhatja vízszintesen az üvegfelületet. Választáskor mérlegelje, hogy az oldalvilágító nyugodt mellékfelületként jelenjen-e meg, vagy inkább a szomszédos ajtó vonalait kövesse. Ajánlatkérésében egyértelműen írja be, hogy „osztóléc nélkül”, vagy adja meg a vízszintes, üveget osztó lécek kívánt számát, valamint a méretet, anyagot, színt és üvegezési változatot.
A teljesen üvegezett minták mellett olyan egykeretes kialakítás is rendelkezésre áll, amely üvegezést és tömör betétet kapcsol össze. Ez egy üvegezett és egy zárt területet egyesít, így a választékot a kizárólagos üvegfelületen túl további lehetőséggel bővíti. Ez a kivitel különösen akkor vonható be a tervezésbe, ha a szomszédos ajtó ugyancsak üvegezett és betétes részeket tartalmaz. A két elem kívánt együttműködése a döntő: a betét nélküli oldalvilágító az üvegfelületet hangsúlyozza, míg az üvegezés és betét kombinációja további zárt felületet vezet be. Ajánlatkérésében nevezze meg kifejezetten a kívánt kombinációt, és egyúttal azt is jelezze, hogy a kialakítás tartalmazzon-e díszítő osztóléceket.
További minták függőleges üvegezést, tömör betétet és díszítő osztóléceket kombinálnak. Választható két vízszintes díszítő osztóléccel és betéttel készült kialakítás, valamint három vízszintes díszítő osztóléccel és betéttel készült változat. Egy további kivitel a két vízszintes díszítő osztólécet egy függőleges díszítő osztóléccel egészíti ki, és ezt a tagolást szintén függőleges üvegezéssel, illetve betéttel kapcsolja össze. Így választhat kizárólag vízszintes hangsúlyú megjelenés és egy további függőleges vonalat alkalmazó minta között. Az egyértelmű azonosításhoz ajánlatkérésében adja meg a díszítő osztólécek pontos számát és irányát, továbbá azt, hogy üvegezést és betétet kér. Ezzel a kiválasztott minta világosan elkülöníthető a teljesen üvegezett, az üveget valóban osztó lécekkel készülő változatoktól.
A megfelelő kivitel kiválasztásakor különösen fontos megkülönböztetni az üveget ténylegesen osztó léceket a kizárólag díszítő osztólécektől. A teljesen üvegezett mintákhoz egytől négyig terjedő számú vízszintes, üveget osztó léc áll rendelkezésre. A függőleges üvegezést és betétet egyesítő változatok ezzel szemben a korábban ismertetett díszítő osztóléceket alkalmazzák. Először döntse el, hogy teljesen üvegezett felületet szeretne-e, vagy inkább üveg és zárt betét kombinációját. Ezután határozza meg, hogy a megjelenés osztóléc nélküli, vízszintesen tagolt, vagy vízszintes és további függőleges vonallal is tagolt legyen. Ez a döntési sorrend egyszerűbbé teszi a kilenc elérhető kialakítási minta összehasonlítását, és pontos, félreérthetetlen megnevezést biztosít az ajánlatkéréshez.
05
Az egyedi gyártás gondos előkészítése
Az egyrészes ajtóoldalvilágító egyedi méretben rendelhető. A szükséges méreteket mindig a konkrét beépítési helyzet és a tervezett szerkezeti összeállítás alapján adja meg. Fontos egyértelműen elkülöníteni, melyik adat írja le a teljes tervezett nyílást, és melyik vonatkozik kizárólag magára az oldalvilágítóra. Ajtóval alkotott kombináció esetén az oldalvilágító szélessége, az ajtóelem méretei és a teljes nyílás mérete nem cserélhető fel, illetve nem kezelhető azonos adatként. Ha szükséges, a mérvadó értékeket szakemberrel határoztassa meg és ellenőriztesse a tényleges helyszíni, építési körülményekhez igazodva.
Írja le azt is, hogyan helyezkedjen el a fix oldalvilágító a tervezett ajtóelrendezésen belül. Egy egyszerű, méretekkel ellátott vázlat áttekinthetően bemutathatja a teljes nyílást, az ajtóelemet és az ajtóoldalvilágító különálló felületét. Egyértelműen jelölje rajta, mely méretek tartoznak az oldalvilágítóhoz, és melyek vonatkoznak a szomszédos ajtóelemre vagy a teljes nyílásra. Egészítse ki a vázlatot a kívánt fafajjal, az alumíniumborítás melletti vagy elleni döntéssel, valamint a kiválasztott színnel. Osztóléces vagy betétes kivitel esetén a választott kialakítási mintát is pontosan nevezze meg. Így tömör, mégis teljes projektleírás készül, amely világosan összekapcsolja a fix elem funkcióját, méreteit és megjelenését.
A méretek megtervezésekor vegye figyelembe a választott keretkivitelt is. Alumíniumborítás nélkül a tok 105 × 57 mm, alumíniumborítással pedig 115 × 57 mm méretű. Ezért már az ajánlatkérésben rögzítse, hogy a két kivitel közül melyikre van szüksége. A kialakítási mintát szintén célszerű korán kiválasztani, vagy legalább néhány megfelelő változatra szűkíteni. A teljesen üvegezett, osztóléc nélküli kivitel, a vízszintes, üveget osztó léceket alkalmazó minta, valamint az üvegezés és betét kombinációja eltérő felületfelosztást eredményez. Az oldalvilágító méretének, a tok kivitelének és a mintának az együttes megadásával a kívánt megjelenés lényegesen pontosabban és félreérthetetlenebbül leírható.
06
Szín és kialakítás összehangolása ajtóval, ablakkal
Ennél az ajtóoldalvilágítónál a szín is a választható jellemzők közé tartozik. A keret színét úgy határozhatja meg, hogy illeszkedjen a szomszédos ajtóhoz és a további elemekhez, vagy tudatos formai hangsúlyt teremtsen. A nyugodt, egységes összhatás érdekében a színárnyalat mellett a fafajtát, az alumíniumborítást, a fekete üvegezési tömítést és az osztólécek képét is együtt mérlegelje. Az azonos színnév önmagában nem garantál teljesen azonos hatást eltérő anyagokon vagy termékszerkezeteken, ezért mindig a teljes kombinációt célszerű megvizsgálni.
Ha a szomszédos ajtó szintén üvegezett, annak vonalvezetése jó kiindulópontot ad a kialakítás megtervezéséhez. Az oldalvilágító vízszintes, üveget osztó lécei átvehetik az ajtó meglévő vízszintes vonalait, míg az osztóléc nélküli kivitel nyugodtabb kísérőfelületet hoz létre. Üvegezést és betétet egyesítő minta akkor is mérlegelhető, ha az ajtó nyitott és zárt felületeket kombinál. Az összehangolás érdekében a két elemet mindig együtt tekintse át, és az ajánlatkérésben írja le a kívánt összhatást. Pontosan jelezze azt is, melyik mintát választja a fix ajtóoldalvilágítóhoz, hogy annak kialakítása ne keveredjen össze a mozgó ajtóelem megjelenésével, működésével vagy funkciójával.
Ha ugyanabban a projektben több üvegezett felület szerepel, akkor sem szükséges mindenhol ugyanazt a terméket alkalmazni. Az ajtóoldalvilágító egy ajtóelrendezés fix kiegészítésére szolgál, míg a fix üvegezésű ablak önálló ablakkategóriát alkot. Mindkét szerkezet lehet nem nyitható, de a tervezett rendeltetésük, formájuk és saját termékspecifikációjuk alapján kell kiválasztani őket. Az anyag, a szín és a kialakítás közös megtervezésével összehangolhatja az egymáshoz kapcsolódó elemeket, anélkül, hogy az egyik termékkategória műszaki jellemzőit tévesen átvinné a másikra.
07
Ajtóoldalvilágító, fix ablak vagy nyitható ajtó?
Az alapvető döntés mindig a szükséges funkció meghatározásával kezdődik. Ha az ajtó melletti kiegészítő felületnek tartósan fixnek kell maradnia, akkor ez az egyrészes üvegezett ajtóoldalvilágító a megfelelő terméktípus a bemutatott választékon belül. Ha ugyanazon a helyen további átjárásra vagy ténylegesen nyitható elemre van szükség, ehelyett megfelelő ajtómegoldást kell választani. A befelé vagy kifelé nyíló teraszajtók, valamint az oldalra tolható ajtók saját mozgásmóddal és külön szerkezeti kialakítással rendelkeznek; ezek jellemzői nem vihetők át a fix oldalvilágítóra.
A fix üvegezésű ablak ugyancsak nem nyitható, de az oldalvilágítótól eltérő termékszerepet tölt be. A téglalap alakú fix ablak önálló ablakmegoldásként választható, míg a fix üvegezésű körablak kerek formájú lehetőséget kínál. Ezzel szemben az egyrészes ajtóoldalvilágító kifejezetten egy ajtó kialakításához kapcsolódó oldalvilágítóként van meghatározva. Választáskor ezért ne csak a fix üvegezés közös tulajdonságát vizsgálja, hanem a bejárathoz fűződő tervezett kapcsolatot, az elem formáját és az adott termékhez rendelkezésre álló kialakítási mintákat is.
Beltéri helyiségekhez, ahol mozgatható ajtóra van szükség, a betétes beltéri ajtók külön termékkategóriát alkotnak. Olyan átmenetekhez, ahol mozgatható, üvegezett ajtót szeretne, egy- vagy kétszárnyú teraszajtók, illetve oldalra tolható ajtórendszerek jöhetnek szóba. Ezek az alternatívák saját anyagokkal, vasalatokkal, keretméretekkel, üvegezési részletekkel és választható jellemzőkkel rendelkeznek. Az alább hivatkozott termékek megkönnyítik az összehasonlítást, de mindegyiket a saját funkciója, szerkezete és termékspecifikációja alapján kell értékelni.
Betétes beltéri ajtók Oldalra tolható Siegenia tolóajtók Egyszárnyú, befelé nyíló teraszajtó Kétszárnyú, befelé nyíló teraszajtó Patio Life emelő-tolóajtók Egyszárnyú, kifelé nyíló teraszajtó Fix üvegezésű ablakok Fix üvegezésű körablakok
08
Egyértelmű adatokkal a megfelelő választáshoz
Konkrét ajánlatkéréshez csak azok az adatok szükségesek, amelyek egyértelműen leírják a kívánt kivitelt: a meghatározó méretek, a fenyő vagy tölgy anyag, az alumíniumborítás melletti vagy elleni döntés, a kívánt szín, a 2 vagy 3 üvegtáblás hőszigetelő üvegegység és az előnyben részesített kialakítási minta. Ha üvegezést és betétet szeretne kombinálni, ezt kifejezetten jelezze. Osztóléces kialakításnál segít az üveget osztó vagy díszítő megjelölés, valamint a kívánt vízszintes és adott esetben függőleges vonalvezetés pontos megadása.
Kérjük, azt is írja meg, hogyan kapcsolódik a fix oldalvilágító a tervezett ajtóhoz, és hol helyezkedik el mellette. Így termékválasztását a valóban támogatott lehetőségekhez igazíthatjuk, anélkül, hogy az oldalvilágítót egy mozgó ajtószárnnyal tévesztenénk össze. A rövid, egyértelmű projektleírás rendszerint hasznosabb, mint a feltételezett műszaki részletek felsorolása. Az egyrészes üvegezett ajtóoldalvilágítóra az ablakokra és ajtókra vonatkozó ötéves kereskedelmi jótállásunk érvényes.
Nyitható az ajtóoldalvilágító?
Nem. Az egyrészes ajtóoldalvilágító egyetlen keretbe épített, fix és nem nyitható üvegezés. Ezért nem mozgatható ajtószárny, nem biztosít átjárást, és semmilyen ajtófunkciót nem lát el.
Milyen anyagok érhetők el?
Fenyő és tölgy választható. Mindkét fafaj alumíniumborításos kivitelben is elérhető, de tisztán fa változatban is kérhető. Így az anyagot és a borítás kivitelét a teljes projekt megjelenéséhez igazodva választhatja ki.
Milyen üvegezést választhatok?
Az ajtóoldalvilágító 2 vagy 3 üvegtáblás hőszigetelő üvegegységgel kapható. Az üvegezés hővisszaverő bevonatot, CHR jelölésű melegperemes távtartót és argongáztöltést tartalmaz.
Egyedi méretre készül az ajtóoldalvilágító?
Igen. Egyedi méretű gyártás és színválasztás egyaránt támogatott. Ajánlatkérésében ezért a tényleges beépítési helyzetnek megfelelő méreteket és a kívánt színt lehetőleg pontosan és félreérthetetlenül adja meg.
Van osztóléces vagy betétes kialakítás?
Igen. Az osztóléc nélküli kialakítás mellett vízszintes, üveget osztó léces minták, valamint vízszintes vagy függőleges díszítő osztóléces változatok is vannak. Egyes minták üvegezést és betétet kombinálnak.
Milyen üvegezési tömítéseket alkalmaznak?
Ennél az ajtóoldalvilágítónál az üvegezési tömítések fekete gumiból készülnek. A látható, sötét kontúr a bejárat színének és teljes formavilágának összehangolásakor is figyelembe vehető.
Mekkora a tok mérete?
Alumíniumborítás nélkül a tok mérete 105 × 57 mm. Alumíniumborításos kivitelben a tok mérete 115 × 57 mm.
Mennyi ideig érvényes a jótállás?
Az egyrészes üvegezett ajtóoldalvilágítóra az ablakokra és ajtókra vonatkozó ötéves kereskedelmi jótállásunk érvényes.
