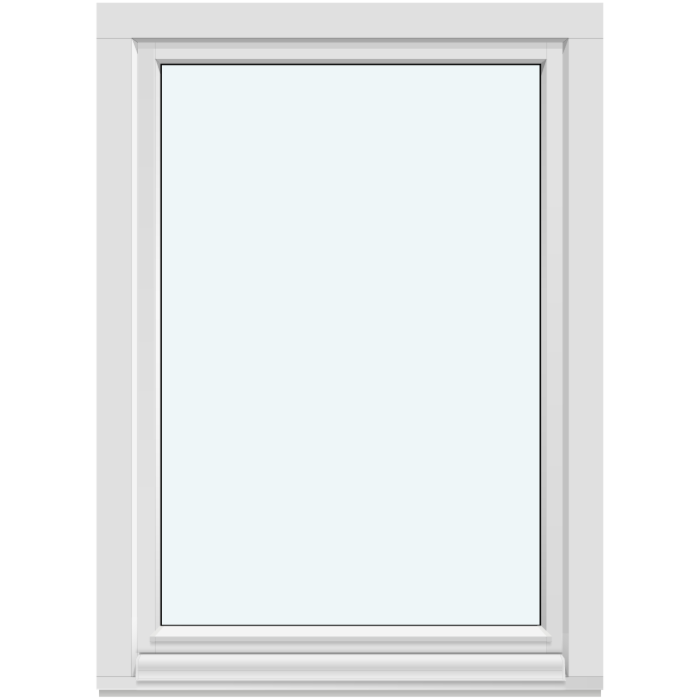

Egyszárnyú, befelé nyíló ablak

Rugalmas működtetés letisztult egyszárnyú kivitelben

Egyszárnyú, befelé nyíló ablak

Befelé nyíló, egyedi méretű ablak billenő funkcióval, négy anyagváltozattal, választható hőszigetelő üvegezéssel, osztással, színnel és kilinccsel.

Nyitásmód

Egy szárny, befelé nyíló, billenő funkcióval

Anyag

Fenyő vagy tölgy, alumíniumburkolattal is

Üvegezés

2- vagy 3-rétegű hőszigetelő üvegezés

Jótállás

5 év

01

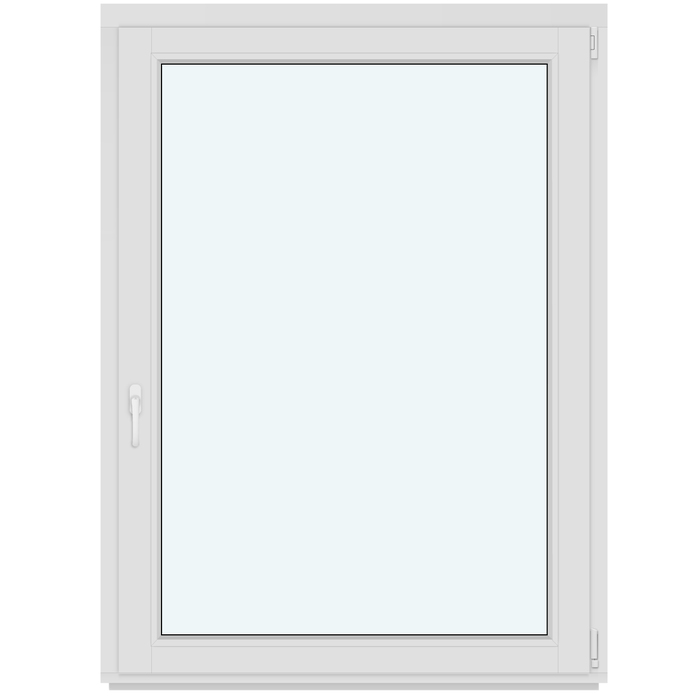

Befelé nyitás és kényelmes billentés

Az ablak egyetlen mozgó szárnnyal rendelkezik, amely befelé teljesen kinyitható, emellett billenthető is. Így az adott hétköznapi helyzethez választhatja ki a megfelelő működtetési módot, anélkül hogy több szárny kezelését kellene megkülönböztetnie. A fix üvegezéssel szemben ez a modell nyitható; a kifelé nyíló ablakoktól pedig abban tér el, hogy a szárny a helyiség irányába mozog. Már a tervezéskor vegye figyelembe az ablakpárkány, a bútorok és a környező tárgyak helyét. A ténylegesen tervezett bútorokat is ábrázoló rajz már a látható részletek kiválasztása előtt érthetővé teheti ezt a térbeli kapcsolatot.

Mivel a szárny befelé nyílik, a helyiség oldalán megfelelő mozgásteret érdemes biztosítani. Tervezéskor ellenőrizze, hogy az ablakpárkány, a bútorok, a dekorációk vagy más tárgyak nem akadályozzák-e ezt a területet. A billentett álláshoz szintén hasznos, ha közvetlenül az ablak előtt elegendő szabad hely marad. Ez nem általános helyiségelrendezési szabály, hanem a tervezett beépítési hely konkrét használatához kapcsolódó szempont. A környezet tudatos megtervezése megkönnyíti, hogy a nyitási és billentési funkciót a mindennapokban egyaránt a kívánt módon használhassa.

Az egyszárnyú kialakításnál a teljes működtetés egyetlen ablakelemre összpontosul. Gondolja át, ki fogja rendszeresen használni az ablakot, és milyen helyzetből érhető el kényelmesen a kilincs. Az ablak előtti munkafelület vagy egy mély asztal akkor is megnehezítheti a hozzáférést, ha a szárny mozgástere egyébként szabad. Ezért a berendezett helyiségben gondolatban járja végig a megszokott kezelési mozdulatot. Ez a konkrét vizsgálat összekapcsolja az ablak kiválasztását saját használati szokásaival, és segít megfelelő, a mindennapokban is harmonikus térszervezést kialakítani.

02

Fafajok, alumíniumburkolat és alkatrészek

Az ablak négy különálló anyagváltozatban érhető el: fenyőfa, alumíniumburkolatos fenyőfa, tölgyfa és alumíniumburkolatos tölgyfa. Így választhat teljesen fa kivitel, illetve olyan változat között, amelyben az adott faanyagot alumíniumburkolat egészíti ki. A döntést a kívánt anyaghatáshoz, valamint a projekt további ablakaival és ajtóival kialakítandó vizuális összhanghoz igazíthatja. A fenyő és a tölgy eközben egyértelműen megnevezett, egymástól elkülönülő választási lehetőség marad.

Az ablak Roto Frank vasalatokkal és szilikonból készült üvegtömítésekkel rendelkezik. A szerelőfuratok átmérője 14 mm, a termék pedig CE-jelöléssel van ellátva. A vasalatokat a teljes szerkezet részeként, a választható kilincset pedig kiegészítő kezelési részletként érdemes vizsgálni. Ez rendezettebb összehasonlítást tesz lehetővé más ablakmodellekkel. Így külön rákérdezhet az elérhető kilincsek választékára, miközben a modell többi műszaki jellemzője továbbra is egyértelműen azonosítható marad. A teljes körű termékválasztásnál mindkét területet vegye figyelembe.

A tokkeret mérete 78 × 82 mm; alumíniumburkolatos kivitel esetén a megadott méret 90,6 × 82 mm. A szárnykeretre ugyanezek az értékek vonatkoznak: 78 × 82 mm, illetve alumíniumburkolattal 90,6 × 82 mm. Ezek az egyes alkatrészek méretei, ezért meg kell különböztetni őket a teljes ablak rendelési méreteitől. Minden értéket közvetlenül a hozzá tartozó anyagkivitellel együtt rögzítsen. Így az összehasonlítás során világosan látható marad, mely alkatrészméretek tartoznak a teljesen fa kivitelhez, és melyek az alumíniummal burkolt változathoz.

05

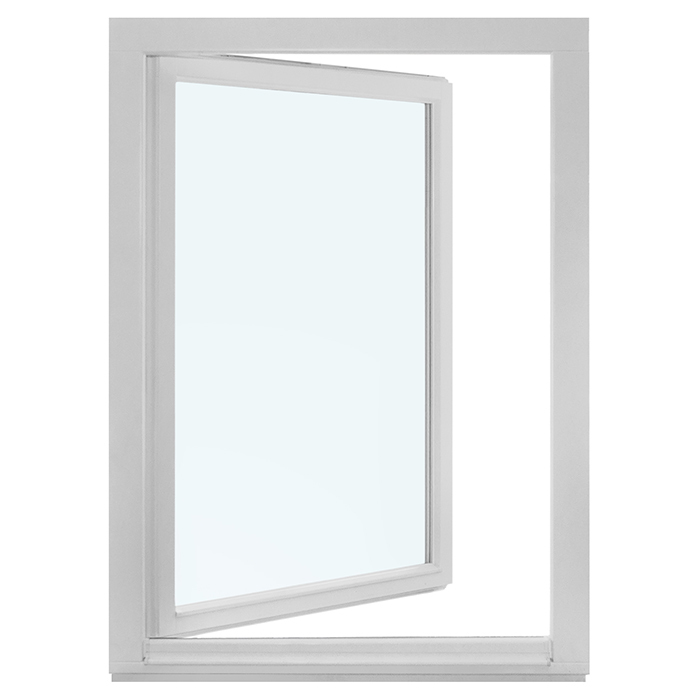

Egyedi gyártás és nyitási tér előrelátó tervezése

Ez az ablak egyedi méretre gyártva rendelhető. A szélességet és a magasságot egyértelmű vonatkoztatással rögzítse, és különböztesse meg a falnyílás méreteit a kívánt teljes ablakméretektől. Meglévő nyílás esetén a különböző mérési pontokon tapasztalt eltérések maradjanak jól felismerhetők. Egy feliratozott vázlat ezeket az összefüggéseket pontosabban szemlélteti, mint egyetlen számsor. A rajz nézési irányát is tüntesse fel. Több ablaknál rövid, egyedi pozíciónevek segítenek minden rajzot a megfelelő beépítési helyhez rendelni. Így világos alap készül a szükséges kivitel további pontos egyeztetéséhez.

A tervezett beépítési helynél vegye figyelembe, hogy az egyetlen szárny befelé mozog, emellett billenthető is. Az ablak közvetlen környezetét ezért a tényleges mindennapi használat összefüggésében ellenőrizze. Fontos lehet például az ablakpárkány mélysége vagy az ablak közelében tartósan elhelyezett bútorok és más tárgyak helyzete. Ezt még a szín, a kilincs és a dekoratív részletek végleges kiválasztása előtt érdemes megvizsgálni, mert a megfelelő nyitásmód az alapja a kényelmesen és praktikusan használható megoldásnak.

Ha a helyiséget átalakítják, a tervnek már a kész, végleges állapotot kell mutatnia. Az új falburkolatok, a megváltoztatott ablakpárkány vagy a további beépített elemek mind befolyásolhatják a nyílás közvetlen környezetét. Ezért egyértelműen jelölje, mely épületelemek maradnak meg, és melyek kerülnek újonnan a helyükre. A későbbi tisztításhoz és ápoláshoz az üvegfelületnek hozzáférhetőnek kell maradnia. Ez a szempont a szárny szükséges mozgásterének tervezését a felületek elérhetőségével egészíti ki. A megfelelően kialakított hely az ablakot működtethető elemként és a helyiség tartós részeként egyaránt figyelembe veszi.

06

Szín, kilincs és anyaghatás összehangolása

A szín és a kilincs választható, és más-más módon alakítja a megjelenést. A keret színe adja a nagyobb keretezést, a kilincs pedig kis, látható hangsúlyt teremt. Gondolja át, melyik elem maradjon visszafogott, és melyik emelkedjen ki. Kontrasztos kerethez nem feltétlenül szükséges feltűnő kilincs. Fordítva, nyugodt színvilágnál tudatosan eltérő részlet is megfelelő lehet. Ez az arányosítás rendezetté teszi az ablak látványát, és összeköti a nagyobb felületeket a rendszeresen érzékelt részletekkel.

A helyiségben már meglévő fafelületek viszonyítási pontot adhatnak a kívánt anyaghatáshoz. Ha a padló, az ajtó és a bútorok eltérő faárnyalatokat mutatnak, válasszon egyértelmű fő irányt az ablak számára. Nem szükséges minden egyes tárggyal külön vizuális kapcsolatot kialakítania. Egy tartós épületelemhez való igazodás meggyőzőbb lehet, mint a később cserélődő bútorok követése. Vizsgálja meg a kívánt kivitelt belső nézetben, ugyanakkor ellenőrizze a külső oldalt is. Az ablak két eltérő háttér előtt jelenik meg, ezért mindkét környezetben tudatosan megválasztott hatást kell kialakítania.

Az osztáskép megváltoztatja az üvegfelületen belül látható keretvonalak mennyiségét. Erősebb tagolásnál a választott szín több helyen jelenik meg, ezért hangsúlyosabbá is válhat. A színelképzelést mindig a kiválasztott osztásmintával együtt értékelje, ne csak egy osztatlan példaábrázoláson. Ha kívül a korlátok, fugák vagy növények már sok vonalat alkotnak, egy visszafogottabb kialakítás nyugodtabb hatású lehet. Nagyrészt tagolatlan felület előtt viszont egy határozottabb raszter tudatos ritmust teremthet. A döntő szempont az ablak és teljes környezete közötti vizuális kapcsolat.

A szín kiválasztásánál két külön nézetet érdemes megvizsgálni: az önálló ablaknyílást a helyiségben és az épület teljes ablaksorát. Belül a fal színe és a bútorok befolyásolhatják a megfelelő tónust, kívül pedig a vakolat, a homlokzatburkolat és a szomszédos keretek lehetnek meghatározók. A választott színt lehetőleg nappali fényben hasonlítsa össze az érintett felületekkel. Egy sötét káva mellett a keret másként jelenik meg, mint egy világos, közvetlenül megvilágított falon. Egyetlen csereablaknál az is fontos, hogy lehetőleg észrevétlenül illeszkedjen a környezetbe, vagy tudatos változást jelezzen a helyiség kialakításában. Mindkét cél elérhető megfelelően átgondolt választással.

07

Rokon ablakok és ajtók célszerű összehasonlítása

Ha nincs szükség nyitási funkcióra, alternatívát jelenthet egy fix üvegezésű ablak. Ez szintén elérhető fenyőből vagy tölgyből, mindkét faanyagnál alumíniumburkolatos kivitelben is, továbbá 2- vagy 3-rétegű hőszigetelő üvegezéssel. Kerek, nem nyitható kialakításhoz fenyőből vagy tölgyből készült fix üvegezés választható. A kombinált ablak egy további, önálló terméktípus, amelynél ugyancsak fenyő, tölgy és ezek alumíniumburkolatos változatai, valamint két- vagy háromrétegű üvegezés közül lehet választani. Az előzetes választásnál ezért először azt döntse el, hogy befelé nyíló és billenthető egyszárnyú ablakot, nem nyitható üvegezést vagy kombinált ablakot keres.

Az EI30 besorolást igénylő projektekhez két különálló ablakmodell található. A befelé nyíló változat bukó-nyíló szárnnyal rendelkezik, tölgyből készül, és Roto Frank vasalatokat, valamint 2-rétegű hőszigetelő üvegezést kap. A kifelé nyíló EI30 modell szintén tölgyből készül, de Spilka vasalatokat és 2-rétegű hőszigetelő üvegezést használ. Emellett elérhető egy kifelé nyíló, Super Low Uw megnevezésű passzívházablak is. Ez fenyőből és különleges hőszigetelő anyagból készül, üvegezése pedig 3-rétegű. Így a besorolás, az anyag, az üvegezés és a nyitás iránya minden esetben egyértelműen a megfelelő modellhez kapcsolódik; az itt bemutatott egyszárnyú ablak ezektől elkülönülő termék.

Ha az elemnek teraszra vezető kijáratként kell szolgálnia, az egyszárnyú, kifelé nyíló teraszajtók jelentik a megfelelőbb termékkategóriát. Elérhető egy hagyományos változat fenyőből vagy tölgyből, mindkét faanyag esetében alumíniumburkolattal is, valamint egy történelmi stílusú kivitel fenyőből vagy tölgyből. Mindkét ajtómodellhez 2- vagy 3-rétegű hőszigetelő üveg választható, és az adott kiviteltől függően panellel is kialakíthatók. Ezek a termékek nemcsak ajtóként térnek el az itt bemutatott ablaktól, hanem kifelé irányuló nyitásukban is. Az összehasonlítást ezért a tervezett rendeltetéssel kezdje, majd a megfelelő termékkategórián belül válassza ki az anyagot, az üvegezést és a kívánt kialakítást.

EI30 tűzgátló ablak, befelé nyíló EI30 tűzgátló forgóablak, kifelé nyíló Super Low Uw passzívházablak, kifelé nyíló Kombinált ablak Fix üvegezésű ablak Kerek fix üvegezésű ablak Egyszárnyú, kifelé nyíló teraszajtó Történelmi stílusú, egyszárnyú, kifelé nyíló teraszajtó

08

Készítse elő egyértelműen és hiánytalanul ablakára vonatkozó ajánlatkérését

Konkrét ajánlatkéréshez kérjük, készítsen áttekinthető összefoglalót a kívánt kivitelről. Minden ablakpozíciónál adja meg a projektre vonatkozó méreteket, a fenyő- vagy tölgyfa anyagot, továbbá azt, hogy teljesen fa vagy az adott alumíniumburkolatos változatot szeretné. Egészítse ki az adatokat a kívánt 2- vagy 3-rétegű hőszigetelő üvegezéssel, a megnevezett osztásképpel, a színnel és a kilinccsel. Több ablak esetén minden pozíció kapjon egyedi, egyértelmű jelölést. A táblázatos vagy pozíciónként rendezett felsorolás segíthet a különböző méretek és konfigurációk pontos elkülönítésében. Így egyetlen áttekintésből látható lesz, mely jellemzők tartoznak össze, és melyik beépítési helyhez kapcsolódnak.

Ha valamelyik döntés még nyitott, írja meg nekünk két kedvenc változatát és a köztük lévő legfontosabb különbséget. Lehet, hogy az új ablaknak visszafogottan kell illeszkednie egy meglévő helyiségbe, de az is lehet, hogy tudatosan szeretné megváltoztatni annak megjelenését. E cél rövid leírása segít abban, hogy közösen áttekintsük a megfelelő, elérhető változatokat. Ehhez nem szükséges minden lehetséges tervezési irányt részletesen dokumentálnia. Megválaszoljuk a termékkel kapcsolatos kérdéseit, és segítünk eligazodni a lehetőségek között. Erre az ablakra az ablakokra és ajtókra vállalt ötéves kereskedelmi jótállásunk vonatkozik. A végleges választás adatait őrizze meg a megrendelési dokumentumokkal együtt.

Van az ablaknak billenő funkciója?

Igen. Az egyetlen mozgó szárny teljesen befelé nyitható, emellett külön billenő funkcióval is rendelkezik. Így az adott helyzettől és használati igénytől függően választhat a teljes nyitás és a billentett állás között.

Milyen anyagokban érhető el az ablak?

Fenyőfa, alumíniumburkolatos fenyőfa, tölgyfa és alumíniumburkolatos tölgyfa közül választhat, vagyis mindkét fafaj teljesen fa kivitelben is elérhető.

Milyen üvegezést választhatok?

2- vagy 3-rétegű hőszigetelő üvegezés választható. Mindkét kivitel hővisszaverő bevonatot, CHR távtartóval kialakított melegperemet és argongáztöltést tartalmaz, így ezek a jellemzők mindkét üvegezési változathoz hozzátartoznak.

Milyen keretméretek vannak megadva?

A tokkeret és a szárnykeret megadott mérete egyaránt 78 × 82 mm. Alumíniumburkolatos kivitelben mind a tokkeretnél, mind a szárnykeretnél 90,6 × 82 mm a feltüntetett alkatrészméret.

Elérhető az ablak díszosztással?

Igen. A dekoratív osztás nélküli kivitel mellett vízszintes és függőleges osztásokat, valamint ezek különböző kombinációit tartalmazó, megnevezett minták is elérhetők.

Rendelhető az ablak egyedi méretben?

Igen. Az ablak egyedi méretre gyártva rendelhető. A rendelkezésre álló konfigurációs lehetőségek közé tartozik a megfelelő szín és a kívánt kilincs kiválasztása is.

Milyen vasalatokat és üvegtömítéseket használnak?

A felhasznált vasalatok Roto Frank gyártmányúak. Az üvegezéshez alkalmazott üvegtömítések szilikonból készülnek.

Milyen jótállás vonatkozik az ablakra?

Erre az ablakra az ablakokra és ajtókra vállalt ötéves kereskedelmi jótállásunk vonatkozik.
