Egyszárnyú, befelé nyíló teraszajtó

Egy szárny átjáráshoz és bukóálláshoz

Egyszárnyú, befelé nyíló teraszajtó

Egyedi méretre készülő teraszajtó befelé nyíló nyíló-bukó szárnnyal, választható üvegezéssel, anyagkivitellel, színnel, kilinccsel és igény szerinti osztóléc-kialakítással.

Nyitási funkció

Befelé nyíló nyíló-bukó szárny

Anyagok

Fenyő vagy tölgy, mindkettő alumíniumburkolattal is

Üvegezés

Hővisszaverő bevonatú hőszigetelő üveg

Jelölés

CE-jelöléssel

01

Kezelés és mindennapi használat

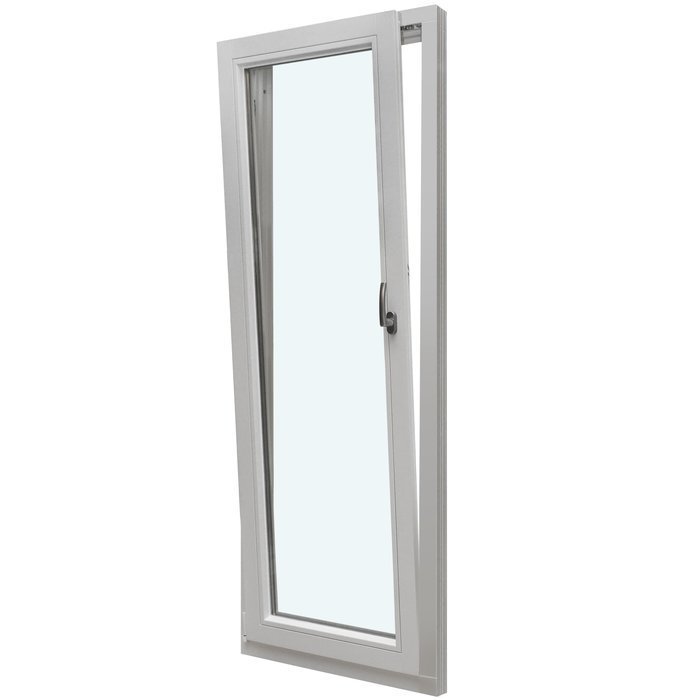

A teraszajtón egyetlen, befelé nyíló nyíló-bukó szárny található. A nyíló funkcióval a szárny teljesen befelé tárható, így szabad átjárást biztosít a terasz felé. A bukó funkció egy második használati helyzetet ad arra az időre, amikor az ajtót nem átjáróként szeretné használni. A modell tehát két külön kezelési lehetőséget egyesít ugyanabban az egyszárnyú szerkezetben. A tervezés során vegye figyelembe, hogy mind a teljes nyitás mozgástere, mind a bukóállás a helyiség belső oldalát érinti.

A kilincs a nyíló- és a bukóállás kezelésére egyaránt szolgál, és a kívánt ajtókivitelhez illően választható ki. Ajánlatkéréskor a kilinccsel kapcsolatos igényét külön felszereltségi pontként adja meg, a fafajtától, a színtől és az osztóléc-kialakítástól elkülönítve. A szerkezeti vasalatok Roto Frank gyártmányúak, és az ajtó műszaki felépítésének részét képezik. Így a működést biztosító vasalatrendszer és a látható, egyedileg választható kilincs egyértelműen külön kezelhető a termék összeállításakor.

A teraszra vezető mindennapi átjáráshoz a teljes nyíló funkció használható. A bukóállás akkor kínál második lehetőséget, amikor a szárnyat nem szeretné vagy nem szükséges teljesen kinyitni. Hogy a két helyzet közül mikor melyiket választja, azt a helyiség elrendezése és saját használati szokásai határozzák meg. Működtetéskor a kilincset mindig teljesen fordítsa a kiválasztott állásba, és ügyeljen arra, hogy az ajtószárny teljes mozgásterében ne legyen akadály.

A belső oldali területet úgy tervezze meg, hogy az ajtó és a kilincs a mindennapi használat során kényelmesen elérhető maradjon. A bútorok, függönyök, növények és más berendezési tárgyak ne akadályozzák sem a kezelést, sem az ajtószárny nyitási ívét. Vegye figyelembe a berendezés későbbi átrendezését is, különösen akkor, ha az ajtót gyakran használják kijáratként. A helyiség alaprajza vagy egyszerű vázlata segíthet abban, hogy a szükséges mozgástér már a berendezés megtervezésekor is látható legyen.

02

Szerkezet és igazolt alkatrészméretek

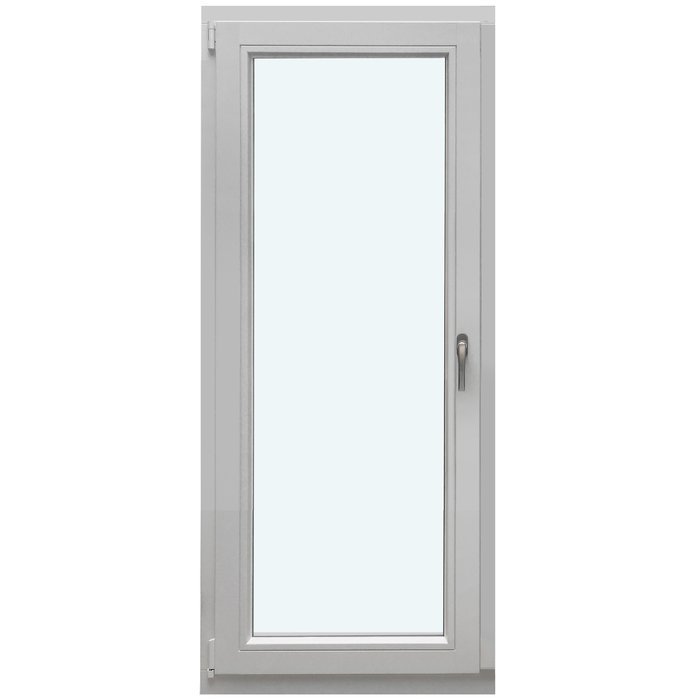

A szerkezet tokból és egyetlen ajtószárnyból áll. Alumíniumburkolat nélkül a tok megadott keresztmetszete 78 × 82 mm, alumíniumburkolattal pedig 90,6 × 82 mm. Ugyanezek az értékek érvényesek az ajtószárnyra: 78 × 82 mm burkolat nélkül és 90,6 × 82 mm alumíniumburkolattal. Ezek kizárólag az adott, név szerint megjelölt szerkezeti elemek méretei. Nem a teljes ajtó szélességét vagy magasságát jelentik; a komplett teraszajtó külső méreteit külön, az Ön projektjéhez szükséges adatok alapján határozzák meg.

A szerelőfuratok megadott mérete 14 mm. Ez kizárólag maguknak a furatoknak a mérete, ezért nem használható rendelési méretként, és nem azonos a meglévő falnyílás egyik méretével sem. Mivel a teraszajtó egyedi méretre készül, a teljes szélességet és magasságot mindig az adott projekthez igazodva határozzák meg. Ajánlatkérésében ezért minden értéknél egyértelműen jelezze, hogy az a meglévő nyílásra vagy a kívánt ajtóelemre vonatkozik-e. Így a projektméretek, az alkatrészek keresztmetszete és a szerelőfurat mérete biztosan elkülönül egymástól.

A választható anyagkivitelek: fenyő, alumíniumburkolatos fenyő, tölgy és alumíniumburkolatos tölgy. Az üvegezést szilikon tömíti, a szerkezeti vasalatok pedig Roto Frank gyártmányúak. Az anyagkivitel, az üvegtömítések és a vasalatok mind saját, egymástól eltérő feladatot töltenek be a termék felépítésében. A látható kialakításhoz ezenfelül színt, osztóléc-kialakítást és kilincset is választhat. Ezeket érdemes a szerkezeti adatoktól elkülönítve, önálló választási pontokként feltüntetni.

A teraszajtó CE-jelöléssel rendelkezik, és 5 éves kereskedelmi jótállással kapható. Üvegezésként 2- vagy 3-rétegű hőszigetelő üveg választható. A teljes ajánlatkérésben a kívánt külső méretek mellett adja meg a fafajtát, az alumíniumburkolatot, az üvegezést, a színt, az osztóléc-kialakítást és a kilincset is. Az egyes adatok pontos hozzárendelése megkönnyíti, hogy a kívánt, egyedi méretre gyártott ajtó teljes kivitele egységesen és félreérthetetlenül rögzíthető legyen.

05

A tervezett nyílás helyes felmérése

Az egyedi méretre készülő teraszajtó alapja a tervezett falnyílás gondos és következetes felmérése. Mérje meg a nyílást több különböző ponton, és jegyezze fel azt is, hogy az egyes értékeket pontosan hol vette fel. A falrétegrend, a padlócsatlakozás és a szomszédos szerkezeti elemek fontosak lehetnek a méretek helyes értelmezéséhez. Minden adatot egyértelműen nyílásméretként vagy kívánt ajtóelemméretként jelöljön. Ha a padló vagy a fal rétegrendje még változni fog, az aktuális projektállapotot és a tervezett módosítást is tüntesse fel.

Mivel az ajtószárny befelé fordul, a teljes nyitási ívet bele kell foglalni a helyiség használatának megtervezésébe. Ellenőrizze a szárny útját a teljesen zárt állapottól a kívánt nyitott helyzetig. Radiátorok, bútorok, ablakpárkányok, függönyök, növények, valamint más rögzített vagy mozgatható tárgyak egyaránt érinthetik ezt a területet. A kilincsnek minden helyzetben jól elérhetőnek kell maradnia. A ténylegesen szükséges szabad tér a kiválasztott ajtóméretektől és az adott helyiség konkrét elrendezésétől függ.

A teljes nyíló funkció mellett a bukóállás helyigényét is vegye figyelembe. Az ajtószárny felett és közvetlenül előtte elhelyezett berendezés nem akadályozhatja a tervezett kezelést. Ha az ajtó olyan helyiségbe kerül, ahol a bútorozás gyakran változik, jelölje meg a mozgásteret egy alaprajzon vagy egyszerű vázlaton. Ez később is emlékeztet arra, hogy az ajtó környezetét úgy rendezze be, hogy az átjárás és a bukó funkció egyaránt kényelmesen és akadálytalanul használható maradjon.

A méretek mellett jegyezze fel, hogy a nyílást melyik oldalról nézve mérte, és egyértelműen jelölje a belső, illetve a külső oldalt. Ha a végleges padlórétegrend még nem készült el, annak tervezett felépítését is rögzítse. Feliratozott fényképek vagy egyszerű, méretekkel ellátott vázlat segíthet a térbeli helyzet pontos bemutatásában. A tok és az ajtószárny keresztmetszeti adatait ne használja a teljes ajtó méreteként. A falnyílás méreteit, a kívánt ajtóelemméreteket és az építési körülményeket mindig külön-külön nevezze meg az ajánlatkérésben.

06

Anyag, szín és vizuális összeállítás

A teraszajtó megjelenése több, egymással összehangolandó választás eredményeként alakul ki. Elsőként válasszon fenyő vagy tölgy alapanyag közül, majd döntse el, hogy kér-e az adott fafajtához alumíniumburkolatot. Ezt követően határozza meg a színt, az osztóléc-kialakítást és a kilincset. Az üvegfelépítés szintén a teljes összeállítás része. Ha minden döntést önálló pontként nevez meg, az anyag, az üvegezés és a látható kialakítás kívánt kombinációja áttekinthetően és félreérthetetlenül rögzíthető.

A fenyő és a tölgy alumíniumburkolat nélkül, valamint alumíniumburkolatos kivitelben is választható. Így összesen négy anyagkivitel áll rendelkezésre: fenyő, alumíniumburkolatos fenyő, tölgy és alumíniumburkolatos tölgy. Az anyagváltozatról lehetőleg a szín kiválasztása előtt döntsön, hogy a megadott árnyalat egyértelműen a megfelelő kivitelhez legyen rendelhető. Ha az ajtó megjelenését meglévő ablakokhoz, más ajtókhoz vagy a homlokzathoz szeretné igazítani, ezeket a környező elemeket vizuális referenciaként is megnevezheti vagy fényképekkel bemutathatja.

A szín a teraszajtó egyedileg választható látható jellemzői közé tartozik. A kívánt árnyalatot vagy általános színirányt a lehető legpontosabban írja le, és minden esetben kapcsolja hozzá a választott anyagkivitelt. Ha meglévő épületelemekhez szeretné igazítani az ajtót, egyértelmű referenciaadatok vagy jól értelmezhető fényképek segíthetnek a kívánt eredmény bemutatásában. A színt, a fafajtát, az alumíniumburkolatot és az osztóléc-kialakítást együtt mérlegelje, hogy ezek egységes, összehangolt összképet alkossanak.

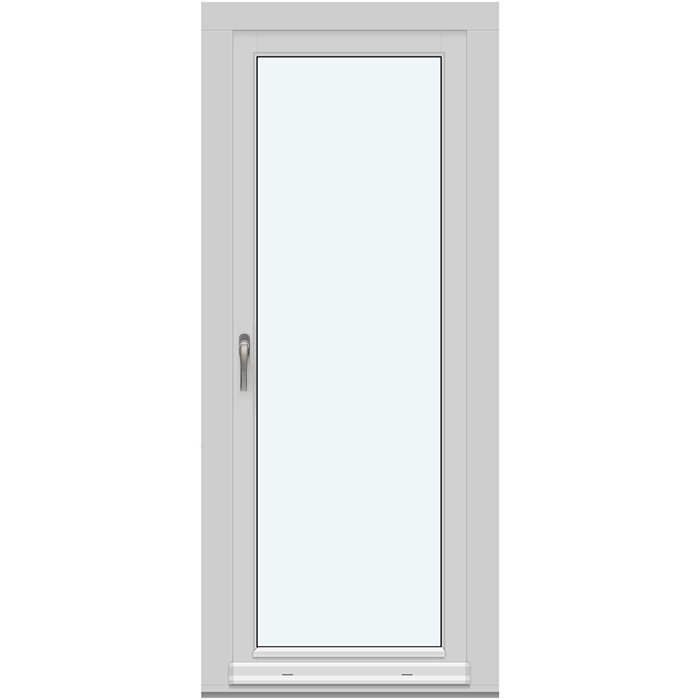

Az osztóléc-kialakítás határozza meg, hogyan tagolódik az egyetlen ajtószárny üvegfelülete. Osztólécek nélkül az összefüggő, egybefüggő üveghatás kerül előtérbe, míg a vízszintes, illetve a vízszintes és függőleges lécek kombinációja hangsúlyosabb szerkezetet hoz létre. A választáshoz mindig az adott kialakítás teljes nevét használja. A kilincs egy további látható részlet, amelyet a Roto Frank szerkezeti vasalatoktól elkülönítve kell megadni. A döntések célszerű sorrendje: anyagkivitel, szín, üvegezés, osztóléc-kialakítás, végül a kilincs.

07

Melyik kapcsolódó ajtó- vagy ablakmegoldás illik?

Ha a befelé nyíló nyíló-bukó működés nem felel meg a helyiség elrendezésének, érdemes más nyitási módokat is összehasonlítani. Az egyszárnyú, kifelé nyíló teraszajtó a szárny teljes mozgásterét a külső oldalra helyezi át. A kétszárnyú teraszajtók külön termékcsoportot alkotnak azokhoz a projektekhez, amelyeknél két ajtószárnyra van szükség. Minden összehasonlított modellnél külön ellenőrizze az elérhető anyagokat, az üvegezést, a méreteket és a kialakítási lehetőségeket, mert a műszaki és vizuális felszereltség terméktípusonként eltérhet.

Eltérő mozgásirányhoz a Patio-Life oldalirányban mozgó kivitele is szóba jöhet. Ennél az ajtószárny oldalra csúszik, ahelyett hogy a jelenlegi modellhez hasonlóan befelé fordulna. A történelmi stílusú teraszajtók különálló formai megoldást képviselnek, és egyszárnyú vagy kétszárnyú, kifelé nyíló termékként érhetők el. Ha pedig nem teraszajtót, hanem más rendeltetésű külső ajtót keres, a kifelé nyíló külső ajtó külön termékkategóriája is megfelelő összehasonlítási alap lehet. Minden esetben az adott termék saját nyitási módját és felszereltségét vegye figyelembe.

A fix üvegezésű ablakok olyan helyekre készülnek, ahol nem nyitható, állandó üvegfelületre van szükség. A kapcsolódó kínálatban hagyományos fix üvegezésű ablak és kerek, fix üvegezésű ablak egyaránt található. Mindkét változat az ablakok termékkategóriájába tartozik, ezért más feladatot lát el, mint az itt bemutatott, nyíló-bukó szárnnyal működő teraszajtó. Akkor lehetnek hasznosak ugyanabban a projektben, ha az ajtó mellett további, nem nyitható üvegfelületeket is tervez, és ezeket egymással összehangoltan szeretné kialakítani.

Összehasonlításkor először válassza ki a szükséges termékkategóriát és mozgásmódot: befelé nyíló teraszajtó, kifelé nyíló teraszajtó, oldalra tolódó ajtó, külső ajtó vagy fix üvegezés. Ezután termékenként külön hasonlítsa össze a szárnyak számát, az anyagválasztékot, az üvegezést és a kialakítási lehetőségeket. Az alábbi kapcsolódó termékek megfelelő kiindulópontot kínálnak ehhez:

Patio Life emelő-tolóajtók, Egyszárnyú, kifelé nyíló teraszajtó-kivitel, Történelmi stílusú, egyszárnyú, kifelé nyíló teraszajtó-kivitel, Kétszárnyú, kifelé nyíló teraszajtó-kivitel, Történelmi stílusú, kétszárnyú, kifelé nyíló teraszajtó-kivitel, Kifelé nyíló külső ajtó, Fix üvegezésű ablak, Kerek fix üvegezésű ablak.

08

Ajánlatkérésének előkészítése lépésről lépésre

Ajánlatkérését kezdje a teljes terméknévvel és a tervezett felhasználás rövid, érthető leírásával. Nevezze meg az „egyszárnyú, befelé nyíló teraszajtót”, majd írja le, hogy az épületen belül pontosan hová kerül. Azt is jelezze, hogy egy meglévő ajtót szeretne-e lecserélni, vagy a falnyílás egy új építési projekt részeként készül. Így a terméktípus, a nyitási funkció és az alapvető beépítési helyzet már az egyeztetés kezdetétől egyértelműen elkülöníthető és értelmezhető.

Ezután adja meg a felmért méreteket, és minden értéknél egyértelműen jelölje, hogy az a meglévő falnyílásra vagy a kívánt teljes ajtóelemre vonatkozik-e. Egy feliratozott vázlat megmutathatja, mely pontokon végezte a mérést, valamint azt is, melyik a belső és melyik a külső oldal. A projekt egészére vonatkozó méreteket tartsa elkülönítve a tok, az ajtószárny és a szerelőfuratok megadott alkatrészméreteitől. Ha a padló- vagy falrétegrend később még változni fog, ezt és a tervezett állapotot is tüntesse fel.

A következő lépésben válasszon a négy anyagkivitel közül: fenyő, alumíniumburkolatos fenyő, tölgy vagy alumíniumburkolatos tölgy. Adja meg a kívánt színt is, és szükség esetén írja le, hogyan illeszkedjen az ajtó a meglévő ablakokhoz, ajtókhoz vagy homlokzati elemekhez. Minél pontosabban kapcsolja össze az anyagra és a színre vonatkozó igényét, annál áttekinthetőbb lesz a kívánt megjelenés, és annál könnyebben egyeztethetők a további részletek.

Ezután határozza meg az üvegezést és az osztóléc-kialakítást. Adja meg, hogy 2- vagy 3-rétegű hőszigetelő üveget kér, és írja le a választott kialakítás teljes nevét. Kifejezetten az „osztólécek nélkül” megjelölést használja, ha az üvegfelületet nem szeretné tagolni. Üvegosztó változatnál az „üvegosztó” kifejezés is a pontos terméknév része. Így az üvegfelépítés és a látható tagolás megbízhatóan két külön választási pontként rögzíthető, és egyik adat sem keveredik össze a másikkal.

Az összeállítást a kívánt kilinccsel és a projekthez kapcsolódó további kérdésekkel zárja. Egy teljes ajánlatkérés tartalmazza a termék nevét, a beépítési helyzetet, az egyértelműen megjelölt méreteket, az anyagkivitelt, a színt, a 2- vagy 3-rétegű hőszigetelő üveget, az osztóléc-kialakítás teljes nevét és a kilincsigényt. Kiegészítő fényképek vagy feliratozott vázlatok segíthetnek a térbeli körülmények bemutatásában. Ez a rendezett sorrend világos alapot biztosít az egyedi méretű, egyszárnyú, befelé nyíló teraszajtó további részletes egyeztetéséhez.

Egyedi méretben rendelhető ez a teraszajtó?

Igen. Ez az egyszárnyú teraszajtó egyedi méretre gyártva rendelhető. Ajánlatkéréséhez küldje el a gondosan, lehetőleg több ponton felmért méreteket, és minden adatnál jelölje, hogy a meglévő falnyílásra vagy a kívánt ajtóelem teljes méretére vonatkozik-e. A padló- és falrétegrendre vonatkozó információk, valamint egy feliratozott vázlat tovább pontosíthatják a térbeli elhelyezkedést és a mérési pontokat.

Milyen anyagok közül választhatok?

Fenyő, alumíniumburkolatos fenyő, tölgy és alumíniumburkolatos tölgy közül választhat. Az anyagkivitelt lehetőleg még a szín végleges egyeztetése előtt határozza meg, majd az anyagra és a színre vonatkozó igényt külön-külön rögzítse. Így egyértelműen megállapítható, melyik fafajtát választotta, és az is, hogy az ajtó kapjon-e alumíniumburkolatot. Ez a bontás a többi felszereltségi adat áttekintését is megkönnyíti.

Milyen üvegezést választhatok?

2- vagy 3-rétegű hőszigetelő üveg közül választhat. Mindkét változat hővisszaverő bevonattal, CHR típusú melegperemmel és argongáz-töltéssel rendelkezik. Az üvegtáblák tömítéséhez szilikont használnak. Ajánlatkérésében a kívánt üvegfelépítést az anyagkivitellel, az osztóléc-kialakítással, a színnel és a kilinccsel együtt, de önálló választási pontként adja meg. Így az üvegezésre vonatkozó igény biztosan elkülönül a látható kialakítás többi elemétől.

Kérhető az ajtó különböző osztóléc-kialakításokkal?

Igen. Az egyetlen ajtószárny osztólécek nélkül vagy a kínált osztóléc-kialakítások egyikével rendelhető. A választék vízszintes üvegosztó léceket, más vízszintes osztóléceket, valamint vízszintes és függőleges lécekből álló kombinációkat tartalmaz. Ajánlatkérésében mindig a kiválasztott kialakítás teljes, pontos nevét használja, különösen akkor, ha a változatot kifejezetten „üvegosztó” kivitelként jelölik. Így a kívánt mintázat egyértelműen megkülönböztethető a hasonló megjelenésű lehetőségektől.

Választhatok színt a teraszajtóhoz?

Igen. A szín a teraszajtó választható jellemzői közé tartozik. A kívánt árnyalatot vagy általános színirányt a kiválasztott anyagkivitellel együtt adja meg, hogy a két döntés egyértelműen összekapcsolható legyen. Ha meglévő ablakok, ajtók vagy homlokzati elemek szolgálnak vizuális referenciaként, ezeket részletesen leírhatja, illetve jól értelmezhető fényképeken is bemutathatja. Ezzel pontosabban szemléltethető, milyen összhatást szeretne elérni.

Kiválaszthatom a kilincset?

Igen, a kilincs kiválasztható. A kilinccsel kapcsolatos igényét külön felszereltségi pontként adja meg, a színtől és az osztóléc-kialakítástól elkülönítve. A teraszajtó szerkezeti vasalatai Roto Frank gyártmányúak, ezért a látható kilincs kiválasztása és a működést biztosító vasalat márkája a termék összeállításának két külön adata.

Ez a teraszajtó kifelé is nyílik?

Ez a modell egyetlen befelé nyíló nyíló-bukó szárnnyal működik, tehát nem nyílik kifelé. Ha a teljes nyitási ívre inkább az épület külső oldalán van szüksége, hasonlítsa össze a külön kínált egyszárnyú, kifelé nyíló teraszajtóval. Ennél az alternatív terméknél az anyagra, az üvegezésre, a szerkezetre, a méretekre és a látható kialakításra vonatkozó saját adatokat külön ellenőrizze.

Meddig érvényes a teraszajtóra vállalt kereskedelmi jótállás?

A teraszajtóra 5 éves kereskedelmi jótállás vonatkozik. Őrizze meg a megrendeléshez és a választott kivitelhez tartozó dokumentumokat, hogy maga a termék, annak egyedi méretei, anyagkivitele és felszereltsége később is pontosan és egyértelműen azonosítható legyen.

Kérjen ajánlatot egyedi méretű teraszajtajára

Meséljen nekünk a tervezett teraszajtóról és annak beépítési helyzetéről. Küldje el a tervezett falnyílás méreteit vagy a kívánt ajtóelem teljes méretét, és minden adatot egyértelműen jelöljön. Egészítse ki az összeállítást az anyagkivitellel, a 2- vagy 3-rétegű hőszigetelő üveggel, a színnel, az osztóléc-kialakítás teljes nevével és a kilincsigénnyel. Egy feliratozott vázlat vagy több fénykép tovább pontosíthatja a beépítési körülményeket. Így világos alapot kapunk az egyedi méretű, egyszárnyú, befelé nyíló teraszajtó további részletes egyeztetéséhez.
