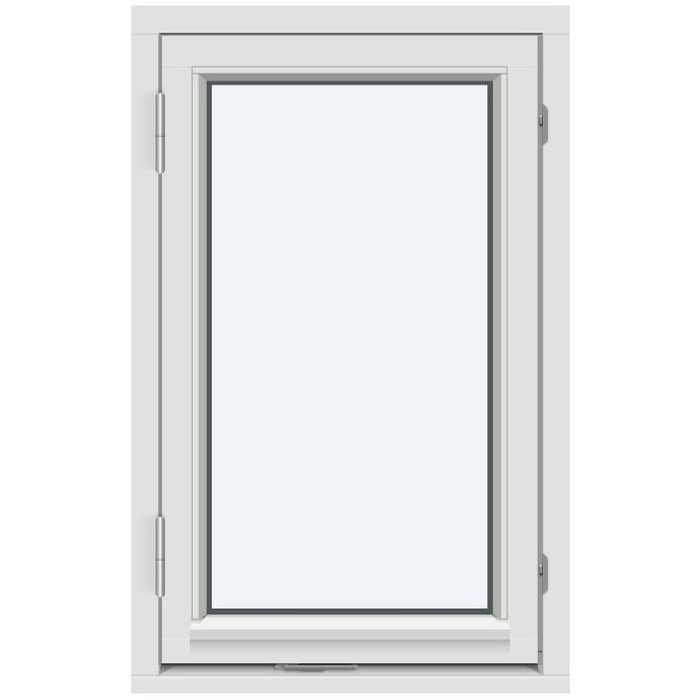

Egyszárnyú, kifelé nyíló oldalpántos ablak

Egyedileg konfigurálható oldalpántos ablak az Ön tervéhez

Egyszárnyú, kifelé nyíló oldalpántos ablak

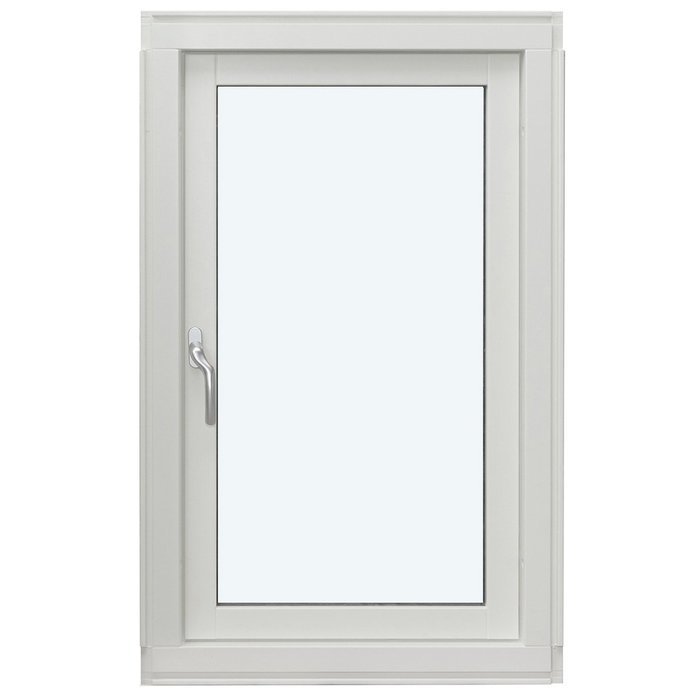

Ez az egyszárnyú oldalpántos ablak kifelé nyílik, és egyedi méretben kérhető. Válassza ki a megfelelő fafajtát, az alumíniumburkolatos vagy burkolat nélküli kivitelt, a színt, a fogantyút és az osztólécek elrendezését az egységes összképhez.

Nyitásmód

Kifelé nyíló oldalpántos ablak

Anyag

Fenyő vagy tölgy, mindkettő alumíniumburkolattal is

Méretkivitel

Egyedi méret választható

Megfelelőség

CE-jelöléssel

01

Kezelés és mindennapi használat

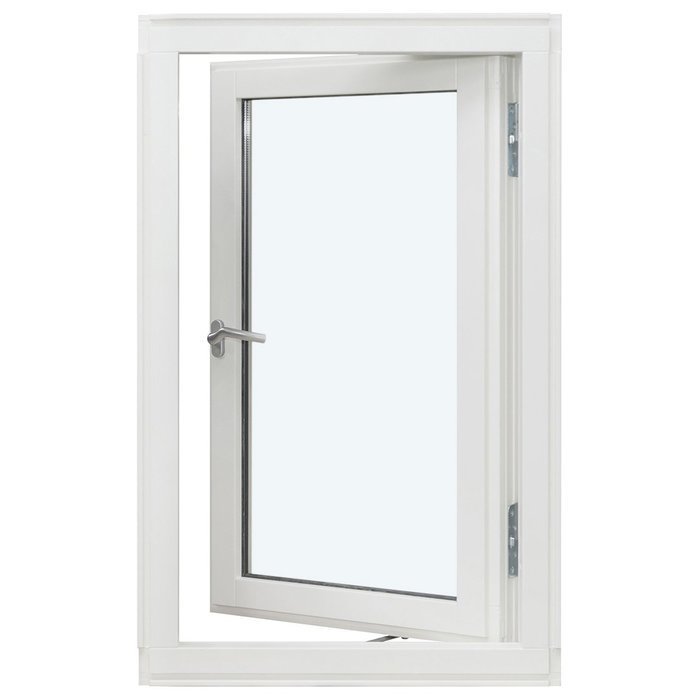

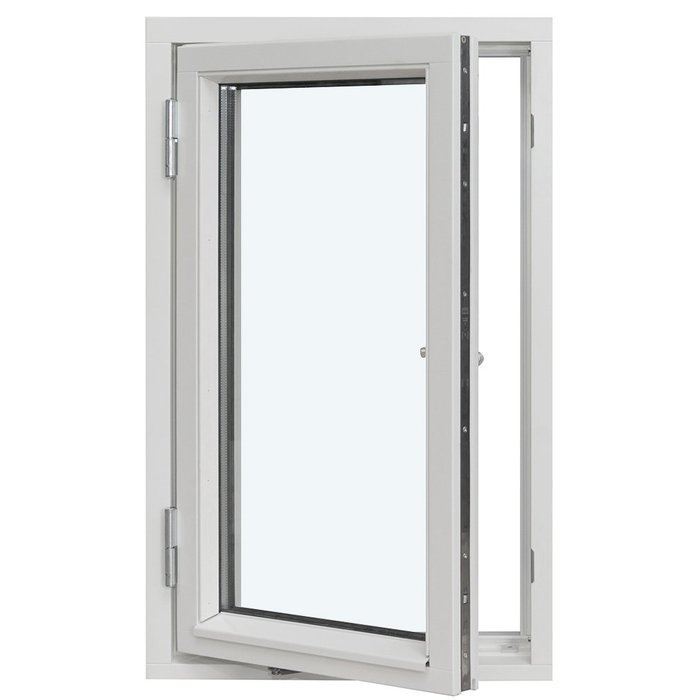

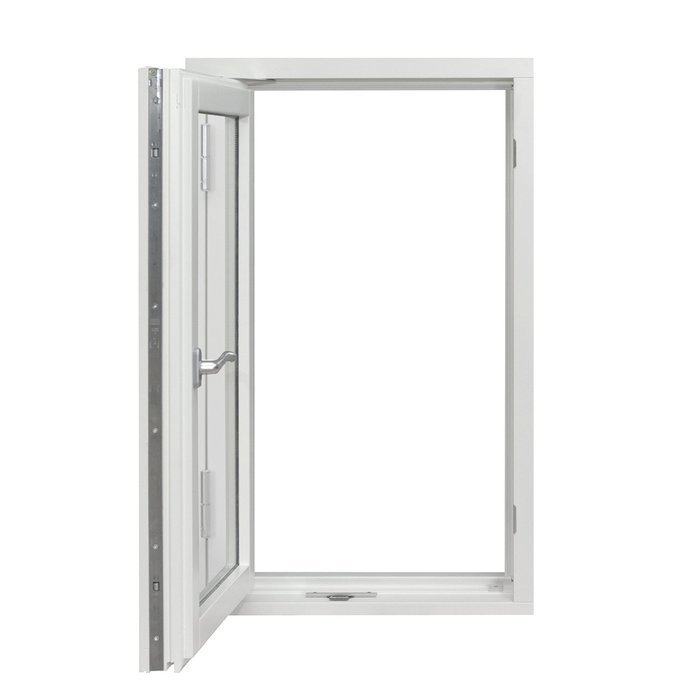

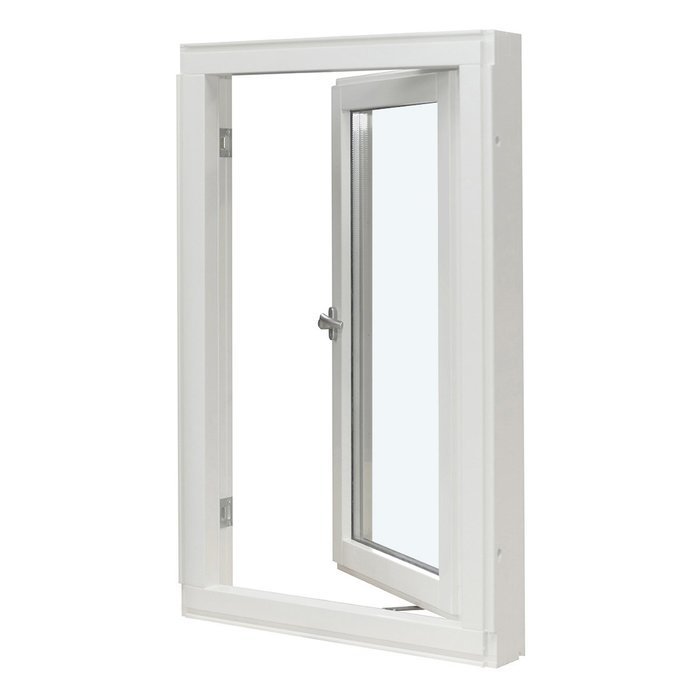

Ennél az ablaktípusnál az egyetlen szárny nyitáskor az oldalpántjai körül kifelé fordul. Mozgásiránya ezért egyértelmű, és már a tervezés korai szakaszában figyelembe vehető. A mindennapi használat során tudatosan számoljon a kifelé nyíló szárny helyigényével és mozgásával. Nyitáskor és záráskor a fogantyúnál fogva, ellenőrzötten, egyenletesen vezesse a szárnyat, ne lendületből mozgassa. A nyugodt, kiszámítható kezelés hozzájárul az ablak, a vasalatok és a tömítések gondos használatához, valamint segít elkerülni a felesleges terhelést.

Mivel a szárny kifelé fordul, a mozgásterét szabadon kell hagyni. Ez különösen fontos, ha közvetlenül az ablak előtt növénytartókat, dekorációt vagy más mozdítható tárgyakat helyezne el. Vegye figyelembe a közeli párkányokat, burkolatokat és kiálló épületrészeket is. Szellőztetéskor, záráskor és tisztításkor egyaránt érdemes szem előtt tartani a mozgásirányt, és a szárnyat kontrolláltan vezetni.

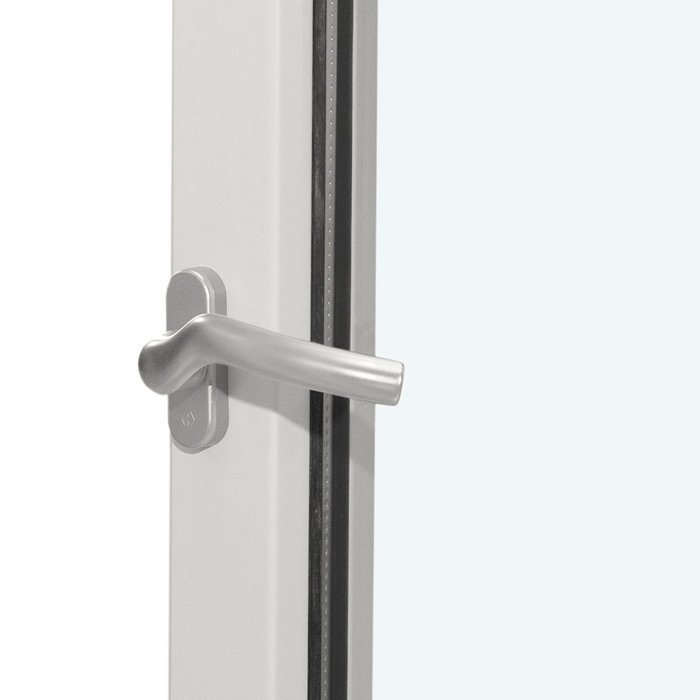

A fogantyú a rendelés választható eleme, amelyet naponta rendszeresen használ. Megjelenését hangolja össze a keret anyagával, színével és az osztólécek képével, és rögzítse a kívánt típust a konfigurációs összesítőben. Az ablakszerkezethez SPILKA és IPA vasalatok tartoznak. A fogantyú, a vasalatok és a szárny a működtetéskor funkcionális egységet alkotnak, ezért együtt érdemes figyelembe venni őket.

Zárás előtt ellenőrizze, hogy a szárny akadály nélkül vezethető-e a kerethez. Távolítsa el az akadályokat a mozgástérből, és ne fejtsen ki felesleges erőt a fogantyúra. Tartsa a keret és a szárny hozzáférhető részeit durva szennyeződéstől mentesen. Így a napi használat áttekinthető marad: kezelje a fogantyút, vezesse kontrolláltan a szárnyat, és hagyja szabadon a közvetlen mozgásteret.

02

Szerkezet, alkatrészek és műszaki méretek

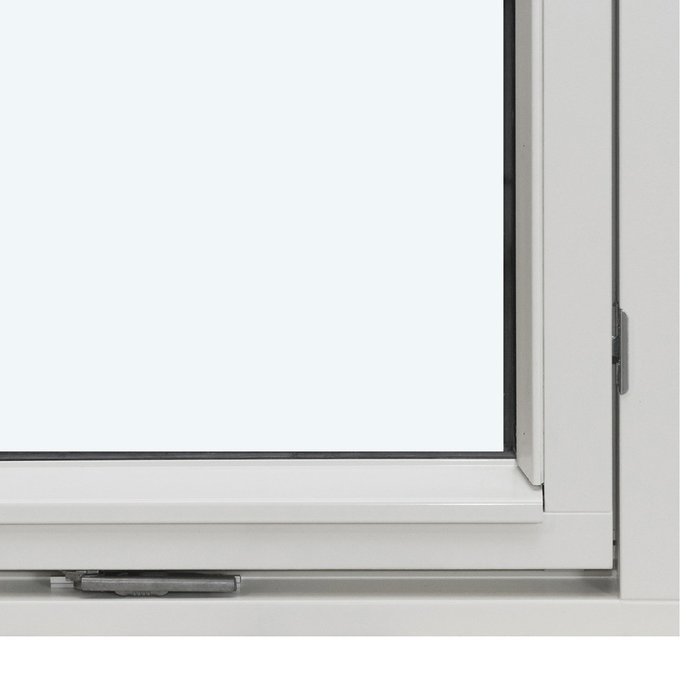

Az ablak egy fix tokból és egyetlen szárnykeretből áll. A felsorolt méretek kifejezetten e szerkezeti elemek keresztmetszeti adatai, nem pedig a kész ablak teljes befoglaló méretei. A tok keresztmetszete 105 × 57 mm; alumíniumburkolatos kivitelben 115 × 57 mm. A szárnykeret mérete 76 × 65 mm, alumíniumburkolattal pedig 86 × 65 mm. A szerelőfuratok megadott mérete 14 mm. Ezek az értékek az egyes alkatrészek azonosítását és összehasonlítását szolgálják. Nem szabad őket a megrendelendő ablak teljes mélységeként, szélességeként vagy magasságaként értelmezni, és nem helyettesítik a projekthez szükséges végleges méretmeghatározást.

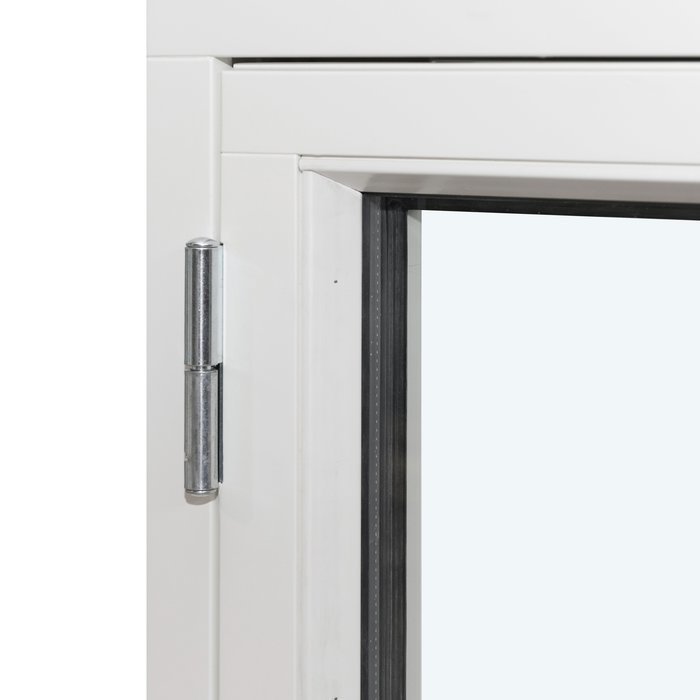

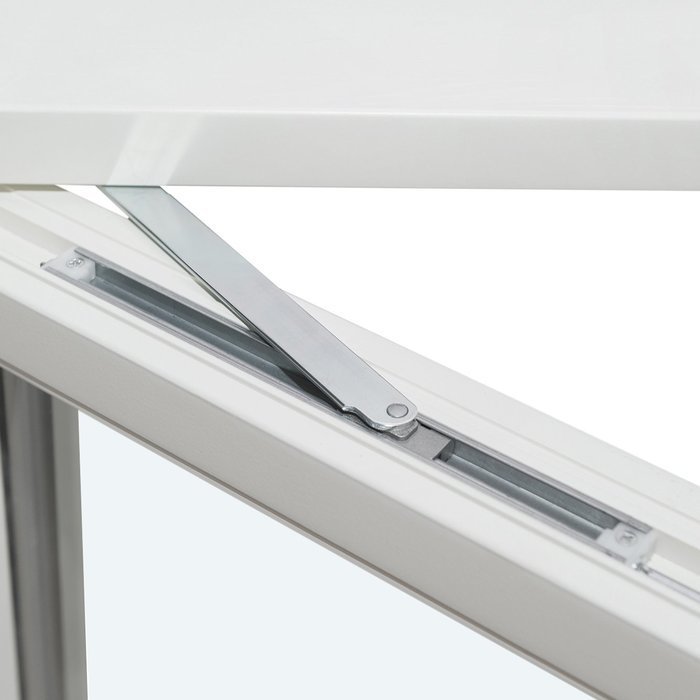

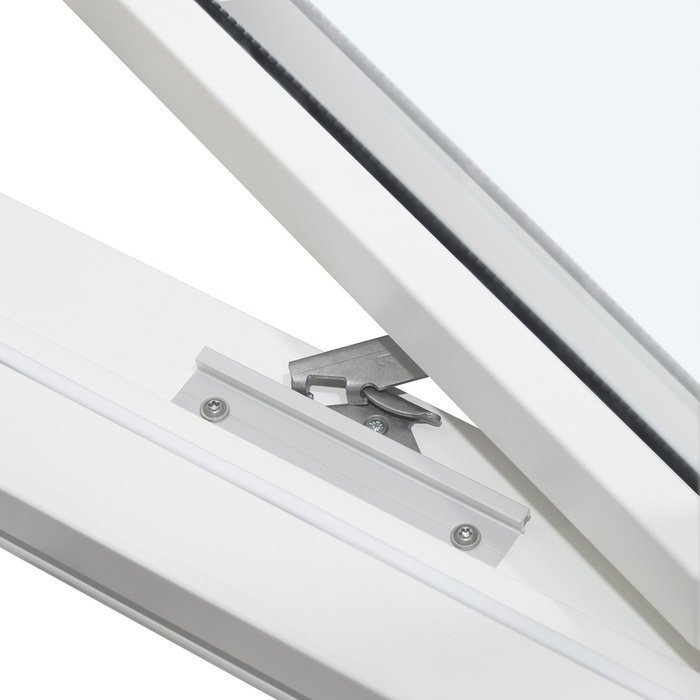

Az üvegezéshez 2-rétegű vagy 3-rétegű hőszigetelő üvegegység választható. A termék CE-jelöléssel rendelkezik, és 5 éves jótállás vonatkozik rá. A megadott vasalatok SPILKA és IPA gyártmányúak, és az ablakszerkezet részét képezik. Az ajánlatkéréskor többek között a kívánt fogantyúkivitelt is megadhatja. A fogantyút ezért az anyaggal, a színnel, az üvegezéssel és az osztólécképpel együtt rögzítse a konfigurációban, hogy minden választott elem egyértelműen azonosítható legyen.

Anyagként fenyőfa és tölgyfa közül választhat. Mindkét fafaj alumíniumburkolatos kivitelben is elérhető, így tisztán fa és alumíniummal burkolt változat egyaránt rendelkezésre áll. Ez nemcsak a felület kialakítását érinti: az alumíniumburkolat a megadott alkatrészméreteket is módosítja. Emiatt már az ajánlatkérés elején egyértelműen tüntesse fel a választott fafajt és azt, hogy kér-e alumíniumburkolatot.

Ha műszaki adatokat ad tovább tervezéshez vagy egyeztetéshez, mindig írja az alkatrész pontos megnevezését a hozzá tartozó érték mellé. Így egyértelmű marad, hogy a tok, a szárnykeret vagy a szerelőfuratok adatáról van szó. A végleges ablakméret nem határozható meg a keresztmetszeti értékek egyszerű összeadásával. Azt a kívánt egyedi kivitelhez, a tervezett építési nyíláshoz és az adott beépítési helyzethez igazodva kell meghatározni.

05

A tervezett nyílás gondos felmérése

Az egyedi gyártás a tervezett nyílás világos és részletes leírásával kezdődik. Ne egyetlen ponton rögzítsen egy méretet, hanem több helyen is mérje meg és vizsgálja meg a nyílást. Az építési nyílások olyan eltéréseket mutathatnak, amelyek első pillantásra nem láthatók. Jegyezze fel ezért minden mérés helyét, továbbá a kávánál, a csatlakozásoknál és a környező felületeknél tapasztalt sajátosságokat. A felmért nyílásméreteket mindig különítse el a szerkezeti részben felsorolt alkatrész-keresztmetszetektől, mert azok más célt szolgáló adatok.

A helyzet felmérésekor vegye figyelembe, hogy a szárny kifelé mozog. A szükséges szabad mozgástér a konkrét ablakkiviteltől és beépítési helyzettől függ, ezért azt minden projektnél külön kell megvizsgálni. Külső épületrészek, mellvédek, korlátok, burkolatok, párkányok és tartósan elhelyezett tárgyak egyaránt akadályozhatják a mozgást. A tetőkinyúlásokra és más kiálló szerkezeti elemekre is fordítson figyelmet, ha azok a szárny várható mozgásterének közelében helyezkednek el.

Vizsgálja meg azt is, hogyan csatlakozzon a tok a környező épületrészekhez. A konkrét beépítési helyzet meghatározhatja, milyen adatokra lesz szükség az ajánlatkérés pontos értelmezéséhez. Egy belső nézet, egy külső nézet és egy egyszerű, feliratozott metszetvázlat együtt érthetőbbé teheti a leírást. A fényképek akkor hasznosak, ha takarás nélkül mutatják a teljes nyílást, a közeli szerkezeteket és egy felismerhető méretarányt. A gondosan feljegyzett és egyértelműen azonosított méreteket azonban a fényképek sem helyettesítik.

Bizonytalanság esetén a nyitott kérdéseket jelölje egyértelműen, ahelyett hogy feltételezéseket rögzített előírásként adna meg. Válassza szét a meglévő nyílásméreteket, a kívánt teljes ablakméreteket és a már ismert csatlakozási követelményeket. Így elkerülhető, hogy egy alkatrészméretet tévesen rendelési méretként használjanak. A jól strukturált felmérés megbízható alapot ad az egyeztetéshez, anélkül hogy megelőlegezné a projektspecifikus vizsgálatot.

06

Anyag, szín és vizuális kompozíció

A fenyőfa és a tölgyfa két különböző faalapot kínál a megjelenéshez. Mindkettő alumíniumburkolattal vagy anélkül elérhető. Ezt az alapvető anyagkivitelt határozza meg, mielőtt összehangolná a színt, a fogantyút és az osztólécképet. Így az egyes tervezési döntések világosan leírt teljes kivitelbe rendezhetők.

Többféle szín közül választhat, így az ablakot a homlokzat felületéhez, a szomszédos épületelemekhez vagy a belső tér kialakításához igazíthatja. Egy visszafogott, hasonló árnyalat erősebben beillesztheti az ablakot a környezetébe, míg a tudatos kontraszt kiemelheti a keret körvonalát vagy az osztólécek rajzolatát. Ezek a vizuális hatások mindig az adott projekttől, a természetes és mesterséges fénytől, valamint a környező anyagok színétől és felületétől függenek. Nem tekintendők az ablak előre meghatározott terméktulajdonságainak.

A színt ne válassza teljesen függetlenül az anyagtól és a felület kialakításától. A fafelületek és az alumíniumburkolatos részek érzékelhetően eltérően hathatnak, még akkor is, ha ugyanannak az összehangolt tervezési koncepciónak a részei. A fogantyú szintén hozzájárul az összképhez: visszafogottan igazodhat a kerethez, de tudatosan kiemelt részletként is kezelhető. A választást mindig az adott ablak teljes megjelenésével együtt mérlegelje. A konkrét fogantyútípust és a pontos színmegjelölést egyaránt rögzítse az ajánlatkérésben, hogy ezek az adatok egymáshoz rendelhetők legyenek.

Az osztóléckép adja a kompozíció grafikai rétegét. Az osztólécek nélküli kivitel másként hat, mint a vízszintes, függőleges vagy keresztezett vonalú változat. Ha egységes megjelenést szeretne, lehetőleg hangolja össze ezt a felosztást a szomszédos ablakokkal és ajtókkal. Vegye figyelembe a fafajtát, az alumíniumburkolatot, az ablak színét és a fogantyút is. Meglévő anyag- vagy színminták és homlokzati vázlat segíthetik az összehasonlítást, de a fény, a környezet és a nézési távolság is alakítja a későbbi összhatást.

07

Rokon terméktípusok áttekintése

Eltérő nyílásokat tartalmazó projekteknél érdemes összehasonlítani a rokon terméktípusokat. A kétszárnyú változat más szárnyfelosztást kínál, mint ez az egyszárnyú oldalpántos ablak, ugyanakkor mindkét kategória kifelé nyíló kivitelben érhető el. A hagyományos kétszárnyú változat fenyőből vagy tölgyből készülhet, és mindkét fafaj alumíniumburkolattal is választható. A történelmi stílusú kétszárnyú kivitelhez fenyő- és tölgyfa szerepel. Mindkét terméktípushoz 2-rétegű vagy 3-rétegű hőszigetelő üvegegység és többféle osztóléckép érhető el. Összehasonlításkor ezért a szárnyak számát, az anyagot, a burkolatot, az üvegezést és a tagolást együtt vizsgálja.

A Kombi kivitelek egy fixen üvegezett mezőt kapcsolnak össze egy nyíló szárnnyal. Több osztóléc nélküli, illetve vízszintes és függőleges osztólécekkel kialakított változat szerepel a lehetőségek között. A hagyományos Kombi változat fenyőből vagy tölgyből készülhet, és mindkét fafaj alumíniumburkolatos kivitelben is elérhető. A történelmi stílusú termékekhez szintén fenyő és tölgy választható, alumíniumburkolatos változat azonban nem szerepel. Ezek az anyagbeli különbségek különösen fontosak lehetnek, ha ugyanazon a homlokzaton több ablakhoz közös felület- és színkoncepciót tervez. Ilyenkor ne csak az osztólécképet, hanem a burkolat elérhetőségét is ellenőrizze.

Más beépítési helyekhez további önálló ablakkategóriák is rendelkezésre állnak. A billenő tetőablak forgástengely körül nyílik, alsó kezelőfogantyúval, alumíniumburkolatos fenyőfa kivitelben és 2-rétegű hőszigetelő üvegezéssel szerepel. Az egyszárnyú forgóablak ezzel szemben függőleges forgástengellyel rendelkezik, és kifelé nyílik. Fenyőből vagy tölgyből, alumíniumburkolattal vagy anélkül, továbbá 2-rétegű vagy 3-rétegű hőszigetelő üvegegységgel érhető el. A termékek összevetésekor ezért ne csak a látványt vizsgálja, hanem pontosan különítse el a nyitási mechanizmust, a forgástengely irányát, az anyagot, a burkolatot és az üvegezést is.

Az egyszárnyú teraszajtók egy további rokon termékcsoportot alkotnak. Ezek szintén kifelé nyílnak, és 2 vagy 3 üvegtáblás hőszigetelő üvegezéssel készülhetnek; az adott kiviteltől függően panelt is tartalmazhatnak. A hagyományos változathoz fenyő- és tölgyfa, valamint alumíniumburkolatos kivitel áll rendelkezésre. A történelmi stílusú változat anyagválasztéka fenyőre vagy tölgyre korlátozódik. A megadott vasalatok SPILKA és ASSA gyártmányúak, 3-pontos zárással. Az alábbi termékhivatkozások az egyes kivitelekhez és azok választható kialakításaihoz vezetnek. Az összehasonlítás során az ajtók nyitásmódját, anyagát, burkolatát, üvegezését, esetleges paneljét és vasalatát egyaránt vegye figyelembe.

Kétszárnyú, kifelé nyíló oldalpántos ablak, Történelmi stílusú, kétszárnyú, kifelé nyíló oldalpántos ablak, Kifelé nyíló „Kombi” oldalpántos ablak, Történelmi stílusú, kifelé nyíló „Kombi” oldalpántos ablak, Billenő tetőablak, Egyszárnyú, függőleges forgástengelyű, kifelé nyíló forgóablak, Egyszárnyú, kifelé nyíló teraszajtó, Történelmi stílusú, egyszárnyú, kifelé nyíló teraszajtó.

08

Ajánlatkérés előkészítése néhány lépésben

Kezdje a termék pontos azonosításával: jegyezze fel, hogy egyszárnyú, kifelé nyíló oldalpántos ablakra kér ajánlatot. Ezután adja meg a kívánt méreteket, és minden adatnál egyértelműen jelölje, hogy a meglévő építési nyílás méretéről vagy már meghatározott teljes ablakméretről van-e szó. A kétféle adatot ne keverje össze. Egy kisméretű, feliratozott vázlat segíthet elkerülni a félreértéseket, különösen akkor, ha azon a belső és külső nézeti irányt is feltünteti. Így az is világos lesz, melyik oldalról kell értelmezni a szélességet, a magasságot és az osztólécek elrendezését.

Ezután határozza meg az anyagot. Válasszon fenyő- vagy tölgyfát, majd külön jelezze, hogy kér-e alumíniumburkolatot. Színigényét lehetőleg pontos és egyértelmű színmegnevezéssel adja meg, hogy az ne csak általános árnyalatleírás legyen. Ha meghatározott fogantyút szeretne, ezt közvetlenül ugyanabban a konfigurációs összesítőben tüntesse fel. Így a fafaj, a burkolat, a felület színe és a mindennapi kezeléshez használt fogantyú egymáshoz tartozó döntésekként maradnak áttekinthetők. Ez az elrendezés az ajánlat későbbi egyeztetését is egyértelműbbé teszi.

Ezután válassza ki az osztólécképet a rendelkezésre álló kialakítások alapján. Vegye át a teljes megnevezést, hogy a vízszintes és függőleges osztólécek száma és iránya egyértelmű legyen. Azt is adja meg, hogy 2-rétegű vagy 3-rétegű hőszigetelő üvegegységet kér. Ha különösen fontos egy adott vonalvezetés vagy a meglévő ablakokkal való összehangolás, mellékeljen feliratozott nézetvázlatot. Így az osztóléckép, az üvegezés és a tervezési cél egy pillantással áttekinthető.

Végül foglalja össze a projektspecifikus megjegyzéseket. Ide tartozhatnak a beépítési helyzetre, a szomszédos épületrészekre vagy további ablakokkal és ajtókkal kialakítandó közös megjelenésre vonatkozó adatok. A fényképeket és rajzokat úgy rendezze, hogy minden fájl érthetően el legyen nevezve. Küldés előtt ellenőrizze, hogy szerepel-e a terméknév, a méret, az anyag, a burkolat, a szín, a fogantyú, az osztóléckép és az üvegezés. Ez a tömör sorrend segíti a közös megértést, és a további kérdések a valóban nyitott döntésekre irányulhatnak.

Az ablak egyedi méretben is elérhető?

Igen. Az ablak egyedi méretű kivitelben kérhető. Ehhez adja meg a tervezett nyílás több helyen, gondosan felmért méreteit, és egyértelműen jelölje a mérési pontokat. A beépítési helyzetre, a kávára, a csatlakozásokra és a közeli épületrészekre vonatkozó adatok szintén hasznosak. Ezek alapján ajánlatkérése pontosabban értelmezhető, és a még nyitott részletek célzottan egyeztethetők.

Kiválaszthatom az ablak színét?

Igen, a színválasztás a rendelkezésre álló döntési lehetőségek közé tartozik. Hangolja a kívánt árnyalatot a homlokzathoz, a belső térhez, az anyaghoz és adott esetben a meglévő épületrészekhez. A konkrét színmegjelölés legyen része az ajánlatkérésnek.

Választhatok fogantyút?

Igen, a fogantyú kiválasztása a rendelkezésre álló konfigurációs lehetőségek egyike. A kívánt fogantyút az anyaggal, a színnel, az üvegezéssel és az osztólécképpel együtt adja meg. Az ablakszerkezethez SPILKA és IPA vasalatok tartoznak. A fogantyú, a vasalat és a szárny működés közben funkcionális egységet alkot, ezért a fogantyút a teljes kívánt kivitel részeként egyeztetjük, nem különálló díszítőelemként.

Mely fafajokhoz választható alumíniumburkolat?

Fenyőfa és tölgyfa egyaránt elérhető alumíniumburkolatos kivitelben. Mindkét fafajból választhat tisztán fa változatot is, vagyis az alumíniumburkolat egyik anyagnál sem kötelező. Az ajánlatkérésben ezért ne csak a fafajt nevezze meg, hanem azt is egyértelműen rögzítse, hogy az ablak alumíniumburkolattal vagy burkolat nélkül készüljön. Ez a választás a megadott szerkezeti alkatrészméreteket is érinti, ezért már a konfiguráció elején fel kell tüntetni.

Milyen üvegezés érhető el az oldalpántos ablakhoz?

2-rétegű vagy 3-rétegű hőszigetelő üvegegység választható. Az üvegfelépítés hővisszaverő bevonatot, CHR kivitelű melegperemes távtartót és argongáztöltést tartalmaz; ezek együtt alkotják a leírt üvegezési rendszert. A kívánt rétegszámot külön tüntesse fel az ajánlatkérésben, majd a fafajjal, az alumíniumburkolattal, a színnel és az osztólécképpel együtt adja meg. Így az üvegfelépítés és a vizuális kialakítás egyaránt pontosan azonosítható lesz.

Hogyan válasszak osztólécképet?

Először döntse el, mennyire legyen nyugodt vagy tagolt az üvegfelület, majd vizsgálja meg, mely vízszintes és függőleges vonalak illenek az épülethez. Vegye figyelembe a szomszédos ablakok, ajtók és homlokzati elemek tagolását is. Egy feliratozott vázlat vagy a rendelkezésre álló osztóléc-minta teljes, pontos megnevezése segít abban, hogy a lécek számát, irányát és az Ön tervezési szándékát félreértés nélkül azonosíthassuk.

Milyen adatok segítik a tervezett nyílás felmérését?

Jegyezze fel a felmért nyílásméreteket, és egészítse ki azokat a csatlakozásokra, a kávára és a szomszédos épületrészekre vonatkozó megjegyzésekkel. Fényképek vagy egyszerű rajz is segítheti a leírást, ha világosan és torzítás nélkül mutatják a tényleges helyzetet.

Az ablak CE-jelöléssel rendelkezik, és meddig érvényes a jótállás?

Igen, az egyszárnyú, kifelé nyíló oldalpántos ablak CE-jelöléssel rendelkezik. A termékre 5 éves jótállás vonatkozik. Őrizze meg a konkrét rendelés dokumentumait és a választott konfiguráció adatait. Így később is egyértelműen visszakövethető marad az ablak mérete, anyaga, burkolata, üvegezése és minden más megrendelt részlete, valamint az, hogy a dokumentumok pontosan melyik kivitelhez tartoznak.
