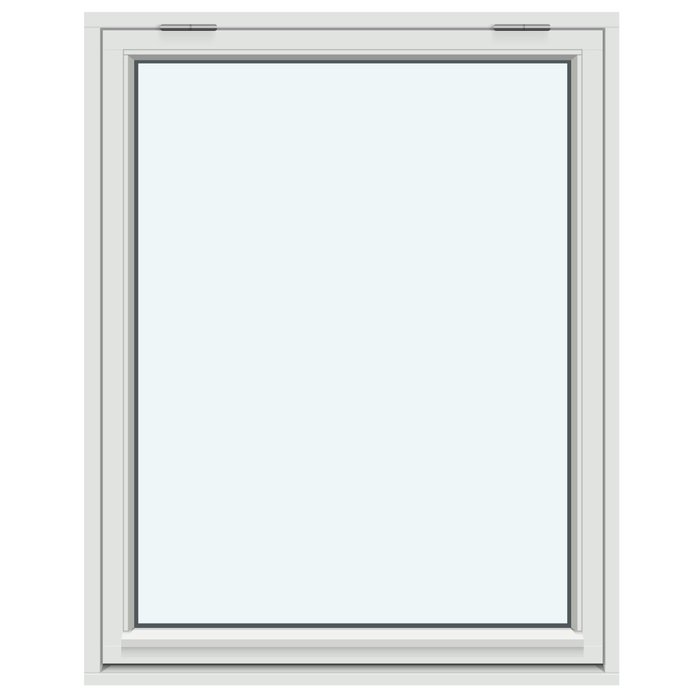

Felül pántolt, kifelé nyíló ablak

Felül pántolt ablakszárny az egyértelműen megtervezett kifelé nyitáshoz

Felül pántolt, kifelé nyíló ablak

Állítson össze egyedi méretű, felül pántolt, kifelé nyíló ablakot fenyő- vagy tölgyfából, igény szerint alumíniumburkolattal, továbbá választott osztásképpel, színnel és kilinccsel.

Nyitásmód

Kifelé nyíló, felül pántolt ablakszárny emelőfunkcióval

Anyag

Fenyőfa vagy tölgyfa, mindkettő alumíniumburkolattal is

Üvegezés

2- vagy 3-rétegű hőszigetelő üveg argontöltéssel

Jelölés

CE-jelölésű

01

Használat és mindennapi kezelés

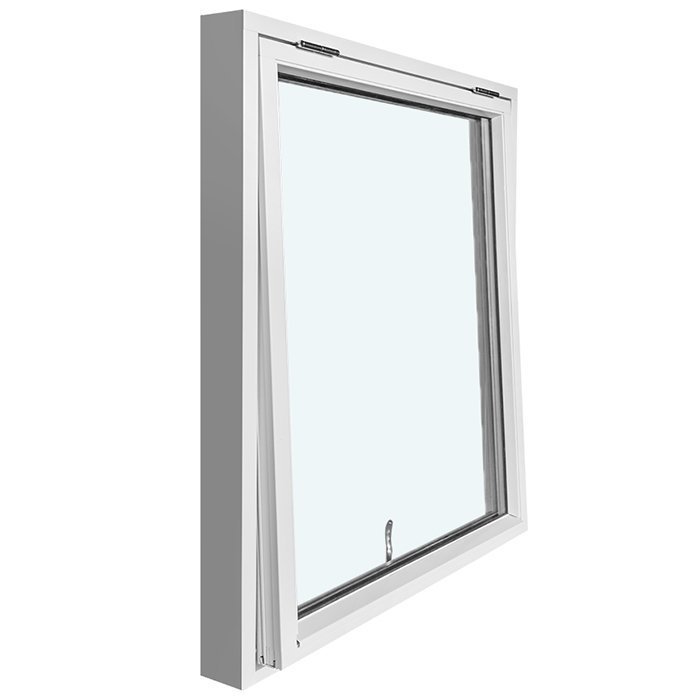

Ennek az ablaknak a szárnya felül pántolt, és kifelé nyílik. Mozgása ezért jól megkülönböztethető az oldalra pántolt, elforduló ablakétól: a felső rész alkotja a pántolás oldalát, miközben az alsó rész nyitáskor kifelé mozdul. A megadott emelőfunkció a kifelé nyíló szárny szerkezetéhez tartozik. A mindennapi használatban tehát egy világosan meghatározott billenő mozgást kezel, nem pedig olyan ablakszárnyat, amely oldalirányban a helyiség belsejébe fordul. A felső pántolás és az alsó rész kifelé haladó útja határozza meg a nyitás alapvető irányát.

Az erre szolgáló kilinccsel nyissa és zárja a szárnyat, a teljes mozgást pedig végig ellenőrzötten vezesse. Mivel többféle kilincs választható, ezt a látható és kézzel kezelt elemet már a konfiguráció kialakításakor figyelembe veheti. Az ablak SPILKA vasalattal készül; ez a szerkezet rögzített része. Saját összeállításához a kívánt kilincskivitelt úgy válassza ki, hogy az illeszkedjen az anyaghoz, a színhez és a választott osztásképhez.

A mindennapi használat során tartsa szabadon a szárnyat, a kilincset és a tömítések környezetét minden olyan tárgytól, amely akadályozhatná a mozgást. Mivel az ablak kifelé nyílik, a szárny tényleges mozgása a belső téren kívül történik. Ez praktikus lehet olyan berendezésnél, ahol nem szeretné, hogy egy oldalra forduló ablakszárny benyúljon a helyiségbe. Az azonban, hogy ez a működés megfelelő-e az adott projekthez, a nyílás pontos helyétől, elérhetőségétől és a mellette lévő külső, illetve belső terület használatától is függ.

A választott osztáskép nem módosítja a megnevezett alapfunkciót: az ablak továbbra is felül pántolt, kifelé nyíló, emelőfunkcióval ellátott szárny marad. Az osztást ezért a kívánt megjelenés és tagolás alapján válassza ki, ne a nyitásmód feltételezett megváltoztatásaként. Ha a kezelési helyzet különleges követelményeket támaszt, ajánlatkéréskor írja le pontosan, hol helyezkedik el az ablak, milyen magasságban található, és hogyan szeretné azt a mindennapokban elérni. Így a termékkonfiguráció, a kezelhetőség és a tervezett használat egymástól világosan megkülönböztetve egyeztethető.

02

Szerkezet, anyagok és műszaki méretek

A tok és a szárnykeret fenyőfából vagy tölgyfából készül. Mindkét fafaj alumíniumburkolattal ellátott kivitelben is elérhető. Így négy pontosan meghatározott anyagkivitel közül választhat: fenyőfa, alumíniumburkolatos fenyőfa, tölgyfa vagy alumíniumburkolatos tölgyfa. Az alumíniumburkolat az ennek megfelelően kiválasztott szerkezeti anyagkivitel része, ezért nem értelmezhető pusztán színmegjelölésként vagy önálló felületi árnyalatként.

Alumíniumburkolat nélküli kivitelben a tok megadott elemmérete 105 × 57 mm. Alumíniumburkolattal ugyanez a tokelem 115 × 57 mm méretű. A szárnykeret alumíniumburkolat nélkül 76 × 65 mm, alumíniumburkolattal pedig 86 × 65 mm. Ezek az adatok kifejezetten a megnevezett tok- és szárnykeretelemek műszaki méretei. Nem az egész ablak általános mélységét, szélességét vagy magasságát jelentik, és nem helyettesítik az adott projekthez gondosan meghatározandó nyílás- vagy rendelési méreteket.

A szereléshez 14 mm-es furatok vannak megadva. A vasalat SPILKA gyártmányú; ez rögzítetten megnevezett termékkomponens, nem pedig különböző vasalatmárkák közötti választási lehetőség. Az üvegezés 2-rétegű vagy 3-rétegű hőszigetelő üvegegységként érhető el. Mindkét felépítés hővisszaverő bevonatot, CHR kivitelű melegperemes távtartót és argongázt tartalmaz. Az üvegezés tömítését fekete gumitömítések biztosítják, amelyek az ablak műszaki szerkezetének részei.

Az ablak CE-jelölésű, és ötéves gyártói jótállással kínáljuk. Mivel egyedi méretben készül, a szükséges teljes termékméret az ajánlatkérés egyik legfontosabb adata. E rendelési méreteket világosan különítse el a tok és a szárnykeret műszaki elemméreteitől, mert azok nem azonos alapot jelölnek. A méret mellett adja meg a választott anyagot, üvegezést, osztásképet, színt és kilincset is, hogy a kért kivitel minden lényeges eleme egyértelműen azonosítható legyen.

Az összeállításnál együtt, de külön adatként nevezze meg az anyagkivitelt és a kívánt üvegezést, mivel alumíniumburkolat választásakor eltérnek a tok és a szárnykeret megadott elemméretei. Rögzítse azt is, hogy pontosan melyik osztásképet, színt és kilincskivitelt kéri. Így egyértelműen elkülönülnek egymástól a szerkezeti felépítésre vonatkozó műszaki adatok és azok a döntések, amelyek az Ön egyedi ablakának vizuális kialakítását határozzák meg.

05

A tervezett nyílás helyes felmérése

Mielőtt egyedi méretű ablakot kér, gondosan mérje fel a tervezett építési nyílást. A releváns nyílásméreteket több ponton határozza meg, és rögzítse a nyílás kialakítását. Világosan különböztesse meg a meglévő vagy tervezett nyílás méreteit a tok és a szárnykeret műszaki elemméreteitől. Utóbbiak egyes alkatrészeket írnak le, nem automatikusan a rendelendő ablakméretet.

Mivel a szárny kifelé nyílik, a szükséges külső mozgásteret be kell vonni a projekt tervezésébe. Ellenőrizze, hogy épületelemek, burkolatok, korlátok, növények, kültéri felszerelések vagy más akadályok belóghatnak-e a nyitási útvonalba. A rendelt méret és a beépítési helyzet alapján hagyjon elegendő szabad helyet a szárny tényleges mozgásához.

Vizsgálja meg a belső kezelési oldalt is. A kilincsnek a tervezett álló- vagy megközelítési helyről ésszerűen elérhetőnek kell lennie. Magasabban elhelyezett vagy más okból nehezen hozzáférhető nyílásoknál ez különösen fontos. A kifelé irányuló mozgás ugyan megakadályozza, hogy a szárny oldalra a belső térbe forduljon, de önmagában nem mondja meg, mennyire kényelmesen érhető el a kilincs az adott helyzetben.

Jegyezze fel, hogy a nyílás új építéshez, cseréhez vagy más építési helyzethez tartozik-e. Tárgyilagosan írja le a meglévő csatlakozásokat, és szükség esetén csatoljon értelmezhető méretadatokat az ajánlatkéréshez. Így megmagyarázhatja, mire épül a méretmegadás, anélkül hogy összekeverné a keretelemeket, az építési nyílást és a rendelési méretet. A megadott szerelőfuratok termékadatok, nem helyettesítik a tervezett csatlakozás értékelését.

Csak a méretek, az elérhetőség és a külső mozgástér együttes vizsgálata ad alapot az egyértelmű ajánlatkéréshez. Ha több nyílás eltérő méretű, minden pozíciót külön soroljon fel. Minden pozícióhoz rendelje hozzá az anyagot, az üvegezést, az osztásképet, a színt és a kilincset, hogy egy tervezési döntés ne kerüljön véletlenül másik nyílásra.

06

Anyag, szín és vizuális kompozíció

Az ablak látványát a fafaj, az esetleges alumíniumburkolat, a szín, az osztáskép, az üvegezés és a kilincs együttese határozza meg. Fenyőfa és tölgyfa választható. Mindkettő alumíniumburkolattal is kérhető. Elsőként tehát eldöntheti, hogy faablakot vagy a megnevezett burkolattal ellátott faablakot szeretne kérni.

Színválaszték rendelkezésre áll, amelyet az ajánlatkérés során egyeztetünk a többi konfigurációs elemmel. A kívánt színárnyalatot lehetőleg pontosan írja le, és adja meg a választott fafajt, valamint az esetleges alumíniumburkolatot. Így az anyag és a szín tudatosan hangolható össze, anélkül hogy a két döntés összemosódna.

Az osztáskép határozza meg az egyetlen szárny látható tagolását. Az osztás nélküli látvány nyugodtabb, míg több vízszintes elem vagy függőleges osztóval való kombináció markánsabb rendet teremt. Vegye figyelembe a homlokzat vagy a szomszédos nyílások meglévő vonalait. Ez a fajta esztétikai összehangolás a projekt döntése, nem az ablak műszaki előfeltétele.

A kilincs is bevonható a látható kompozícióba, mivel kilincsválaszték áll rendelkezésre. Hangolja össze a színnel, a fafajjal és az osztásképpel az egységes kialakításért. A SPILKA vasalat és a fekete gumitömítések ezzel szemben az ablak műszaki felépítéséhez tartoznak, ezért elkülönítendők a kilincs és az ablakszín esztétikai választásától.

Ha több ablakot állít össze, egy rövid tervezési elv hasznos lehet: például minden pozícióhoz azonos fafaj és szín, de a nyílásnak megfelelő eltérő osztáskép. Másik lehetőségként egységes osztásmotívumot használhat, és a méreteket egyedileg igazíthatja. Ezek példák a rendezett kialakításra, további változatok vagy kötelező tervezési előírások állítása nélkül.

07

Kapcsolódó ablaktípusok és teraszajtók

Ha a felül pántolt, kifelé nyíló szárny nem felel meg projektje minden nyílásához, tekintse át a kapcsolódó terméktípusokat is. A választék egy- és kétszárnyú, kifelé nyíló, oldalra pántolt ablakokat is tartalmaz, köztük történelmi stílusú kiviteleket. A felül pántolt ablak mozgásával ellentétben ezek a termékek oldalra forduló szárnnyal működnek. Ezért minden nyíláshoz külön kell megvizsgálni és kiválasztani a megfelelő nyitásmódot és terméktípust.

A „Kombi” megnevezésű, oldalra pántolt ablakok egy fix üvegezésű mezőt kapcsolnak össze egy kifelé nyíló szárnnyal. Többféle osztáskép áll rendelkezésre, amelyek eltérő módon tagolják a fix mezőt és a nyitható szárnyat. Tetőnyílásokhoz forgástengely körül billenő tetőablak is választható. Az egyszárnyú teraszajtók pedig olyan projektekhez készülnek, amelyekben kifelé nyíló ajtószárnyra van szükség.

A kapcsolódó termékek anyagválasztéka kivitelenként eltér. Több oldalra pántolt ablak, Kombi ablak és a normál teraszajtó fenyő- vagy tölgyfából, valamint mindkét fafaj esetében alumíniumburkolattal is elérhető. A történelmi stílusú változatokat fenyőfából vagy tölgyfából kínáljuk. A forgástengely körül billenő tetőablak alumíniumburkolatos fenyőfa kivitelként szerepel. Ezért az anyagokat és a választható kialakításokat minden esetben külön, az adott terméktípusnál ellenőrizze.

Ha egy projekten belül különböző ablaktípusokat és teraszajtókat kíván kombinálni, minden nyílást önálló pozícióként soroljon fel. Mindegyikhez rendelje hozzá a kívánt terméktípust, a méreteket és az adott termékhez tartozó választásokat. Így például felül pántolt ablakot, oldalra pántolt ablakot és teraszajtót is összehangolhat megjelenésében, anélkül hogy összekeverné eltérő nyitásmódjukat, működésüket vagy műszaki alkatrészeiket.

Az alábbiakban további tájékozódáshoz kapcsolódó termékeket talál: Egyszárnyú, történelmi stílusú, kifelé nyíló, oldalra pántolt ablak, Kétszárnyú, kifelé nyíló, oldalra pántolt ablak, Kétszárnyú, történelmi stílusú, kifelé nyíló, oldalra pántolt ablak, Kifelé nyíló, oldalra pántolt „Kombi” ablak, Történelmi stílusú, kifelé nyíló, oldalra pántolt „Kombi” ablak, Forgástengely körül billenő tetőablak, Egyszárnyú, kifelé nyíló teraszajtó, Történelmi stílusú, egyszárnyú, kifelé nyíló teraszajtó.

08

Néhány lépésben az egyértelmű ajánlatkérésig

Kezdje a projekt pozíciólistájával. Minden tervezett nyílásnak adjon egyértelmű megnevezést, és vezesse fel a gondosan meghatározott méreteket. Ha csak egy ablakra van szükség, egyetlen pozíció is elegendő. Több ablak esetén a strukturált lista segít megelőzni a méretek és tervezési igények felcserélését.

Ezután határozza meg az anyagkivitelt: fenyőfa, alumíniumburkolatos fenyőfa, tölgyfa vagy alumíniumburkolatos tölgyfa. Ezután válassza ki a kívánt hőszigetelő üvegfelépítést. E két döntést külön jegyezze fel, mert sem a fafaj, sem az alumíniumburkolat nem határoz meg automatikusan egy adott üvegezést.

A következő lépésben írja be a kívánt osztáskép pontos nevét. Egészítse ki a színigénnyel és a kívánt kilincskialakítással. Ha a színről vagy a kilincsről még nem döntött, írja le az előnyben részesített irányt, és jelölje meg ezt a pontot nyitottként. Így láthatóvá válik, mely adatok véglegesek, és hol szükséges még egyeztetés.

Adjon rövid tájékoztatást a beépítési helyzetről is, ha az fontos az ajánlatkérés megértéséhez. Ilyen lehet a kilincs elérhetősége és a külső mozgástér körüli sajátosságok. Nevezzen meg konkrét méreteket, és írja le a meglévő épületelemeket vagy akadályokat. Ha több kapcsolódó terméktípus is része a projektnek, ezeket külön pozícióként tüntesse fel.

Végül ellenőrizze az összeállítást hat alapadat szerint: pozícióméret, anyagkivitel, üvegezés, osztáskép, szín és kilincs. Vizsgálja meg azt is, hogy valóban a felül pántolt, kifelé nyíló ablak-e a kívánt terméktípus. A tömör, egyértelműen hozzárendelt ajánlatkérés megkönnyíti a közös egyeztetést, és segít minden tervezési döntés pontos rögzítésében.

Rendelhető egyedi méretben a felül pántolt ablak?

Igen. Az ablak egyedi méretben kapható. Küldje el a gondosan felmért nyílásméreteket, hogy az ajánlatkérésben a kívánt termékméret egyértelműen meghatározható és ellenőrizhető legyen.

Választható szín az ablakhoz?

Igen. A szín a rendelkezésre álló választási lehetőségek része. A kívánt árnyalatot a választott anyagkivitellel együtt adja meg, hogy a megfelelő konfigurációt egyeztethessük.

Választható kilincs?

Igen. A kilincs az ablak összeállításakor választható ki. Ossza meg velünk tervezési igényeit, hogy együtt meghatározhassuk az Ön konfigurációjához illő kilincskivitelt.

Milyen anyagkivitelek közül lehet választani?

Fenyőfa és tölgyfa közül választhat. Mindkét fafaj alumíniumburkolattal is elérhető. Így összesen négy anyagkivitel áll rendelkezésre: fenyőfa, alumíniumburkolatos fenyőfa, tölgyfa és alumíniumburkolatos tölgyfa.

Elérhető a felül pántolt ablak 2- vagy 3-rétegű üvegezéssel?

Igen. 2-rétegű és 3-rétegű hőszigetelő üvegegység választható. Mindkét kivitel hővisszaverő bevonatot, CHR kivitelű melegperemes távtartót és argontöltést tartalmaz.

Mit jelent a CHR az üvegezésnél?

Ennél az ablaknál a CHR a hőszigetelő üvegegységen belüli melegperemes távtartót jelöli. A hővisszaverő bevonattal és az argontöltéssel együtt a megadott üvegezési felépítés része.

CE-jelölésű a felül pántolt ablak?

Igen, a felül pántolt ablak CE-jelölésű. A CE-jelölés az ablak műszaki termékadatainak része.

Milyen jótállás vonatkozik erre az ablakra?

Az ablakhoz öt év gyártói jótállás tartozik. Őrizze meg rendelési dokumentumait, hogy egy későbbi jótállási igénynél a választott termékkonfiguráció egyértelműen azonosítható legyen.

Egyeztesse velünk ablakkonfigurációját

Projektjéhez illő, felül pántolt ablakot szeretne összeállítani? Küldje el a nyílás méreteit, valamint az anyagra, az üvegezésre, az osztásképre, a színre és a kilincsre vonatkozó igényeit. Az adatokat Önnel együtt áttekintjük, és egyeztetjük, mely kivitel jöhet szóba a tervezett kialakításhoz.
