Fix üvegezésű kerek ablak

Kör alakú forma tartósan zárt üvegezéshez

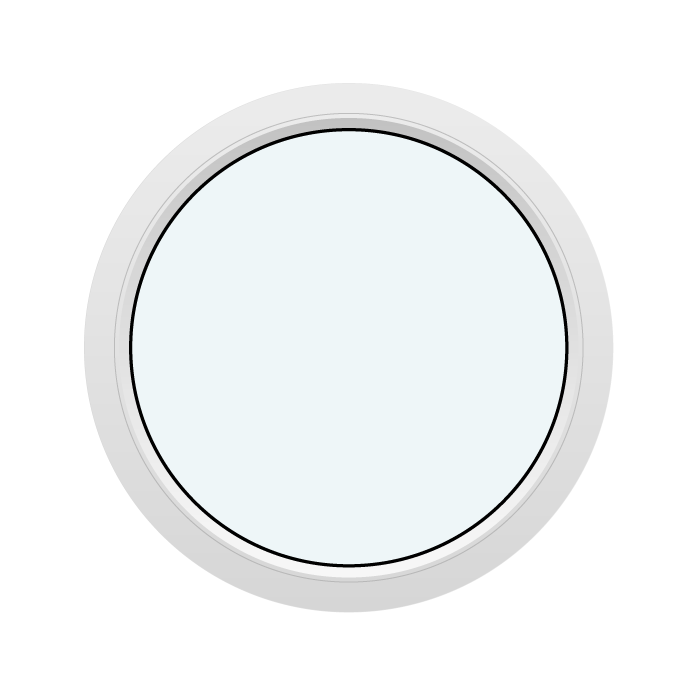

Fix üvegezésű kerek ablak

Ez a fix üvegezésű kerek ablak fenyő- vagy tölgyfa keretet egyesít bevonatos hőszigetelő üvegezéssel. Válassza ki a méretet, a színt és a megnevezett osztóborda-kialakítások egyikét az elképzeléséhez. Mivel az ablak nem nyitható, olyan tervezett nyílásokhoz illik, ahol a kerek forma és a beáramló fény áll a középpontban.

Funkció

Fix üvegezésű, nem nyitható

Faanyag

Fenyő vagy tölgy

Üvegezés

Hővisszaverő hőszigetelő üvegezés

Jelölés

CE-jelöléssel

01

Fix funkció és mindennapi használat

A kerek ablak zárt ablakként készült. Nincs nyitható szárnya, ezért nem lát el szellőztetési funkciót. A mindennapi használat során nem kell kilincset működtetnie, szárnyat rögzítenie vagy nyitásirányt figyelembe vennie. Az üvegezés a tervezett helyzetben marad, miközben a körforma nyugodt, tartós díszítőelemként hat. Ez különösen akkor lehet előnyös, ha ide fény szükséges, de rendszeres működtetést nem terveznek.

Tervezéskor döntő, hogyan illeszkedik a fix üvegezés az átfogó szellőzési és ablak-koncepcióba. Ha a helyiséget ablakokon keresztül kell szellőztetni, ehhez más, megfelelő elemet kell betervezni. Az osztóborda-képet is hangolja a kívánt látványhoz és a környező tervezési vonalakhoz. A választás az üvegfelület tagolását érinti, ezért formával, mérettel és beépítési hellyel együtt érdemes értékelni.

A mindennapi használat ezért főként a hozzáférhető felületekre korlátozódik. Az üveg, a keret és a látható osztóbordák elérhetőségüknek megfelelően ápolhatók. Ennek kényelme a konkrét beépítési helytől függ. Magasan vagy nehezen hozzáférhető helyen már a tervezéskor gondolja át, hogyan lesz később elérhető a belső és külső oldal. Ez nem maga az ablak tulajdonsága, hanem a választott beépítési hely gyakorlati következménye.

A fix kivitel tiszta vizuális kompozíciót támogat, és előtérbe helyezi a körformát, az üvegezést és az osztóborda-kialakítást. Aki kör alakú nyílást tudatos építészeti hangsúlyként alkalmazna, olyan elemet kap, amelynek napi használata egyszerű. Lényeges, hogy a tartósan zárt funkció megfeleljen az adott helyiség igényeinek és a teljes ablak-koncepciónak. Így a szokatlan forma tudatosan tervezett megoldás lesz, nem utólagos kompromisszum.

02

Szerkezet, alkatrészek és méretadatok

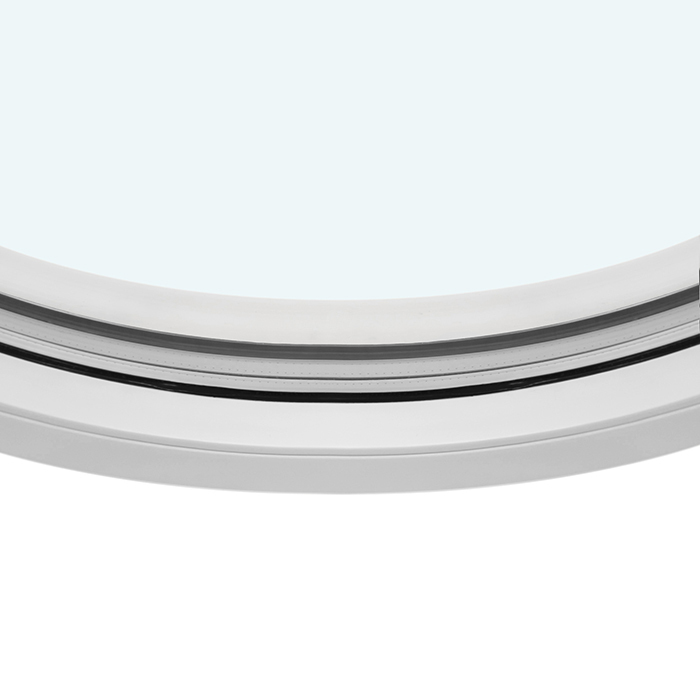

A szerkezet fenyő- vagy tölgyfa kerek tokszerkezetből, fixen beépített hőszigetelő üvegezésből és az üvegnél alkalmazott fekete szilikontömítésekből áll. A tokprofil mérete 105 × 57 mm. Ez a két érték ennek az alkatrésznek a méreteit írja le; nem a kerek ablak teljes méretét jelenti. Maga az ablak méret szerint választható, ezért a szükséges teljes méretet projektenként külön kell meghatározni.

A kialakított szerelőfuratok átmérője 14 mm. Ezt a termékadatot az ablak teljes méretétől és a tervezett nyílás méreteitől elkülönítve dokumentálja. A rögzítés és a csatlakozások megvalósítása az adott falazati szerkezet konkrét beépítési helyzetétől függ. Egyértelmű, méret szerinti ajánlatkéréshez ezért az ablakméretet, a nyílásméretet, a tokprofilt és a szerelőfuratokat külön-külön, világosan jelölje.

A kerek ablakhoz 2-rétegű és 3-rétegű hőszigetelő üvegezés választható. Mindkét kivitel hővisszaverő bevonatot, CHR kivitelű melegperemes távtartót és argontöltést egyesít. Az üveg és a keret találkozásánál fekete szilikontömítések találhatók. Ajánlatkéréskor egyértelműen adja meg, melyik üvegezési változatot kéri az egyedi méretű ablakhoz.

A kerek ablak CE-jelöléssel rendelkezik; emellett a termékleírás szerint 5 éves kereskedelmi jótállás vonatkozik rá. Ajánlatkéréséhez adja meg a szükséges teljes méretet, válasszon fenyő vagy tölgy közül, továbbá jelölje meg a kívánt 2-rétegű vagy 3-rétegű hőszigetelő üvegezést, az osztóborda-kialakítás teljes nevét és a színt. A 105 × 57 mm-es tokprofilra és a 14 mm-es szerelőfuratokra vonatkozó adatok maradjanak egyértelműen a megfelelő alkatrészekhez rendelve. Ez a rendezett összefoglalás megkönnyíti a kívánt kivitel egyeztetését.

05

A tervezett nyílás gondos felmérése

Egyedi méretű kerek ablak kiválasztása előtt a tervezett nyílást egyértelműen fel kell mérni. Kerek formánál nem elég hozzávetőleges méretet megadni vagy látszólag megfelelő szabványméretből kiindulni. Jegyezze fel a ténylegesen szükséges teljes ablakméretet, és rögzítse, mire vonatkozik minden adat. Így elkerülhető, hogy a nyílásméret, az ablakméret és az egyes alkatrészméretek összekeveredjenek.

Ellenőrizze a nyílást több ponton, és figyeljen arra, hogy valóban kör alakú, egyenletes és az előirányzott beépítéshez előkészített-e. A környező szerkezet is fontos: a belső és külső csatlakozások, burkolatok, valamint a szomszédos felületek befolyásolhatják, mely részek maradnak később láthatók vagy hozzáférhetők. Ebből azonban nem szabad általános levonásokat vagy ráhagyásokat következtetni. A megfelelő beépítési terv a konkrét projektfelépítéstől függ.

Ugyanilyen fontos az elem körüli rendelkezésre álló szabad hely. Ez itt nem egy szárny működtetésére vonatkozik, mert a kerek ablak zárt marad. Azt a helyet jelenti, amelyet a tervezett szerkezet elhelyezéshez, rögzítéshez, csatlakoztatáshoz és későbbi hozzáféréshez biztosít. Szokatlan falszerkezet vagy magas beépítési hely esetén hasznos lehet a helyzetet egyértelmű vázlatokkal vagy képekkel dokumentálni, és a méretezést szakmailag ellenőriztetni.

Határozza meg azt is, melyik oldalról értékelik a látványt. Egy osztóborda-kép másként viszonyulhat a homlokzathoz, a belső térhez vagy a szomszédos vonalakhoz. Dokumentációján ezért jelölje a belső és külső, valamint a felső és alsó oldalt, még akkor is, ha a tiszta körforma elsőre iránytalannak tűnik. Vízszintes, függőleges vagy kombinált osztóbordáknál ez a tájolás lényeges a kívánt kompozícióhoz. A tervezett nyílás világos dokumentálása így a pontos, méret szerinti ajánlatkérés alapja.

06

Fa, szín és vizuális kompozíció

A kerek ablak fenyő vagy tölgy kivitelben készül. A faanyag meghatározza a keret karakterét, és összehangolható a szomszédos faelemekkel, belső felületekkel vagy a homlokzat kialakításával. Nem csupán az árnyalatról van szó. Az erezet és az anyaghatás a körformát visszafogottan beillesztheti, vagy erősebben kiemelheti. Hogy melyik faanyag illik projektjéhez, a két megnevezett lehetőségen belüli tervezési döntés marad.

Színválasztás is rendelkezésre áll. Ajánlatkérésében a kívánt árnyalatot lehetőleg egyértelműen nevezze meg. Az olyan általános kifejezések, mint a világos, sötét vagy természetes, nézőponttól függően eltérően értelmezhetők. A választásnál vegye figyelembe a környező felületeket, más ablakokat vagy ajtókat és a kiválasztott osztóborda-kialakítást. Az erős kontraszt másként emeli ki a körformát, mint a környezethez szorosan illeszkedő szín.

Az osztóborda-kép a kompozíció központi része. Használja a korábban ismertetett kialakításneveket, hogy a kívánt megjelenést egyértelműen meghatározza. Vegye figyelembe a szomszédos építészet vonalait és formáit, valamint a belső és külső látványt. Így a kerek ablak visszafogottan illeszthető be, vagy tudatosan grafikus hangsúlyként tervezhető, további változatok feltételezése nélkül.

Az összképhez a faanyagot, a választott színt, az üvegfelületet és az osztóborda-mintát együtt kell vizsgálni. Nézze meg, hogyan viszonyul ez a választás a szomszédos anyagokhoz, más ablakokhoz vagy ajtókhoz, illetve meglévő tervezési vonalakhoz. Egy visszafogott összeállítás nyugodtan kiemelheti a körformát, míg a tagolt kialakítás erősebb grafikus hangsúlyt ad. Hogy melyik hatás illik jobban, a konkrét tervezési koncepciótól és a tervezett környezettől függ.

07

A fix üvegezés és a nyitható funkció célszerű összehasonlítása

A termékek összehasonlítását a szükséges geometriával kezdje. Kör alakú nyíláshoz és tartósan zárt üvegezéshez ez a kerek ablak a megfelelő terméktípus. A fix üvegezésű háromszög- és ferde ablakok sem nyithatók, de más kontúrokhoz készülnek. Ezeknél a rokon fix ablakoknál a fenyő és tölgy mellett kiviteltől függően alumíniumburkolatos változatok is elérhetők. Elsőként tehát azt kell tisztázni, milyen formát kíván valójában a terv és az előkészített nyílás.

Ha az ablakelemet szellőztetéshez nyitni kell, inkább a kínálatban szereplő, kifelé nyíló ablaktípusokat hasonlítsa össze. Ide tartoznak a tengely körül billenő ablakok, a felül pántolt, kifelé nyíló ablakok, valamint az egy- vagy kétszárnyú, oldalpántos ablakok. Modelltől függően fenyő, tölgy, alumíniumburkolatos kivitel és különböző kilincsek is elérhetők lehetnek. A kívánt nyitási mód mellett ellenőrizze azt is, mennyi külső hely szükséges a nyitott szárnyhoz.

Az egy- és kétszárnyú, oldalpántos ablakok főként a szárnyak számában és az ebből adódó használatban különböznek. A történelmi stílusú kivitelek önálló formai lehetőséget kínálnak, és fenyőből vagy tölgyből készülnek. Ha ablak helyett járható kijáratra van szükség a szabadba, a kapcsolódó egyszárnyú teraszajtók jöhetnek szóba. Ezek az ajtók kifelé nyílnak, és ASSA 3 pontos reteszeléssel vannak felszerelve; a választott modelltől függően eltérő anyag- és kialakítási lehetőségek állnak rendelkezésre.

Az előzetes választást néhány egyértelmű szempont alapján végezze: a nyílás geometriája, fix vagy nyitható kivitel, a kívánt nyitási mód, a szárnyak száma, valamint az ablak- vagy ajtófunkció. Ezután hasonlítsa össze az adott modellhez elérhető faanyagokat, az esetleges alumíniumburkolatot, a 2-rétegű vagy 3-rétegű hőszigetelő üvegezést, az osztóborda-kialakításokat, a színt és szükség esetén a kilincset. Így minden termék a saját felszereltségi lehetőségei alapján hasonlítható össze, eltérő szerkezetek összekeverése nélkül.

Fix üvegezésű háromszög- és ferde ablakok, Tengely körül billenő, kifelé nyíló ablak, Felül pántolt, kifelé nyíló ablak, Egyszárnyú, oldalpántos, kifelé nyíló ablak, Történelmi stílusú, egyszárnyú, oldalpántos, kifelé nyíló ablak, Kétszárnyú, oldalpántos, kifelé nyíló ablak, Egyszárnyú, kifelé nyíló teraszajtó, Történelmi stílusú, egyszárnyú kifelé nyíló teraszajtó.

08

Ajánlatkérése előkészítése világos lépésekben

Kezdje az alapvető döntéssel: erre a helyre kerek, tartósan zárt ablakelemre van szüksége? Ha igen, termékmegnevezésként rögzítse: „Fix üvegezésű kerek ablak”. Azt is jelezze, hogy nem kér nyitási funkciót. Ez a rövid funkcióleírás egyértelmű kiindulási alapot teremt, és megelőzi, hogy az elemet nyitható kerek ablakkal tévesszék össze.

Ezután foglalja össze a projekt méretre vonatkozó adatait. Egyértelműen adja meg, milyen teljes ablakméret szükséges, hogyan határozta meg, és milyen tájolást mutatnak dokumentumai. Egészítse ki a tervezett beépítési hely érthető leírásával. A termékleírásban szereplő alkatrészméreteket ne vegye át saját maga meghatározott teljes méretként. A méret szerinti egyeztetést segíti egy feliratozott vázlat, amelyen a viszonyítási pontok és a nézeti oldal jól láthatók.

Ezután hozza meg a tervezési választásokat. Nevezze meg a fenyőt vagy tölgyet, egyértelműen fogalmazza meg a kívánt színárnyalatot, és az osztóborda-képhez használja a teljes kialakításnevet. Rögzítse azt is, melyik leírt hőszigetelő üvegezést kéri. Ha fejben több kombinációt hasonlít össze, a végén jelöljön meg egy előnyben részesített összeállítást, hogy az ideiglenes gondolat ne keveredjen össze a tényleges választásával.

Az előkészítést rövid ellenőrzéssel zárja. Nézze meg, hogy a fix funkció illik-e a szellőzési koncepcióhoz, az osztóbordák tájolása megfelel-e a tervezett látványnak, és dokumentumaiban jelölve van-e a belső és külső oldal. A nyitott kérdéseket elkülönítve gyűjtse össze az előkészített választástól. Így az ajánlatkérés áttekinthető marad, és világos alapot ad a további egyeztetéshez.

Nyitható a kerek ablak?

Nem. Ez a modell fix üvegezésű, és nincs nyitható szárnya. Ezért olyan projektekhez készült, ahol a fény, a forma és a megjelenés áll előtérben, míg a szellőzésről más módon gondoskodnak.

Készülhet az ablak egyedi méretben?

Igen. A kerek ablak méret szerint választható. Az ajánlatkéréshez világos adatokra van szükségünk a tervezett nyílásról és a kívánt beépítési helyzetről. A végleges méretezésnek illeszkednie kell a szerkezethez, a csatlakozásokhoz és a tervezett beépítéshez.

Milyen faanyagok kaphatók?

Fenyő és tölgy közül választhat. Mindkét faanyag megváltoztatja a kerek keret vizuális hatását. Hogy melyik illik jobban a projekthez, a szomszédos anyagok, a kívánt felület és a teljes tervezési koncepció alapján döntheti el.

Hogyan épül fel a hőszigetelő üvegezés?

Az üvegezés hővisszaverő bevonattal, melegperemes távtartóval és argontöltéssel rendelkezik. Ezek az elemek a hőszigetelő üvegezés leírt felépítéséhez tartoznak, ezért ajánlatkéréskor a kívánt üvegkivitellel együtt kell megadni őket.

Meddig érvényes a kerek ablak kereskedelmi jótállása?

A termékleírás szerint a kerek ablakra 5 éves kereskedelmi jótállás vonatkozik. Őrizze meg a méretre, faanyagra, színre, üvegezésre és osztóborda-kialakításra vonatkozó adatokat a termékdokumentációval együtt, hogy a választott kivitel egyértelműen visszakövethető maradjon.

Választhatok osztóborda-kialakítást?

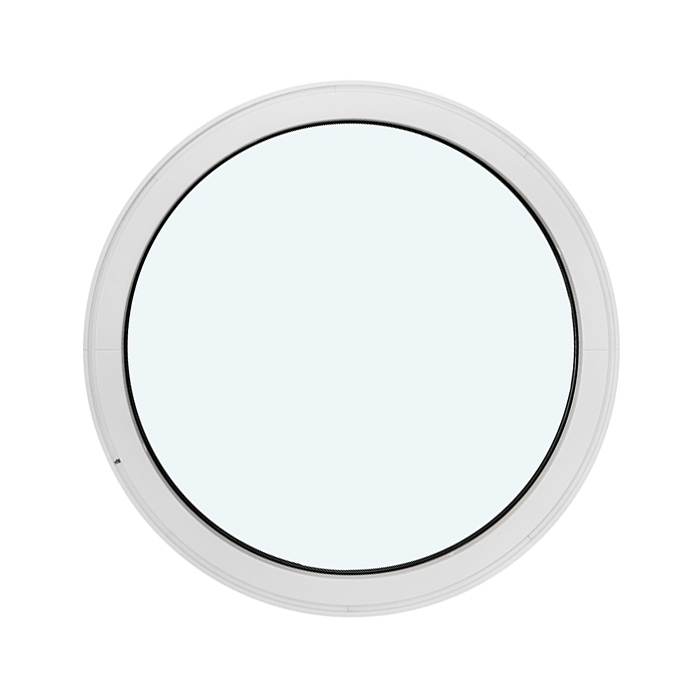

A kerek ablakot osztóborda nélkül vagy a megnevezett osztóborda-kialakítások egyikével választhatja. Ide tartoznak az egyenes vonalú vízszintes és függőleges tagolások, valamint a kerek osztóbordás kivitel. A konkrétan megnevezett kialakítás a döntő.

Kapható a kerek ablak választott színben?

Igen. Színválasztás rendelkezésre áll. Mivel a megfelelő hatás a faanyagtól, az osztóborda-képtől és a környező felületektől függ, ajánlatkérésében egyértelműen nevezze meg a kívánt árnyalatot, és ne csak általános színleírás alapján határozza meg.

CE-jelöléssel rendelkezik a kerek ablak?

Igen. A kerek ablak CE-jelöléssel rendelkezik.

Az Ön kivitelének közös pontosítása

Ha a forma, az egyedi méret, a faanyag, az üvegezés, az osztóborda-kialakítás és a szín már eldőlt projektjéhez, ezeket az adatokat világos ajánlatkérésben foglalhatja össze. Írja meg azt is, hová tervezi az ablakot, és mely kérdéseket kell még egyeztetni. Így kezdettől ugyanarról a kivitelről beszélünk, és célzottan tudjuk értelmezni választását.
