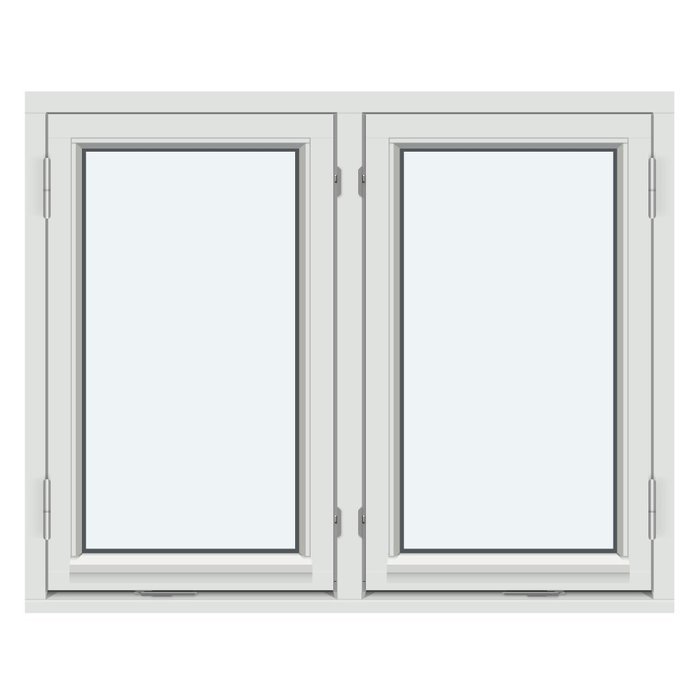

Kétszárnyú, kifelé nyíló ablak oldalpántokkal

Kétszárnyú kialakítás kifelé nyíló nyitáshoz

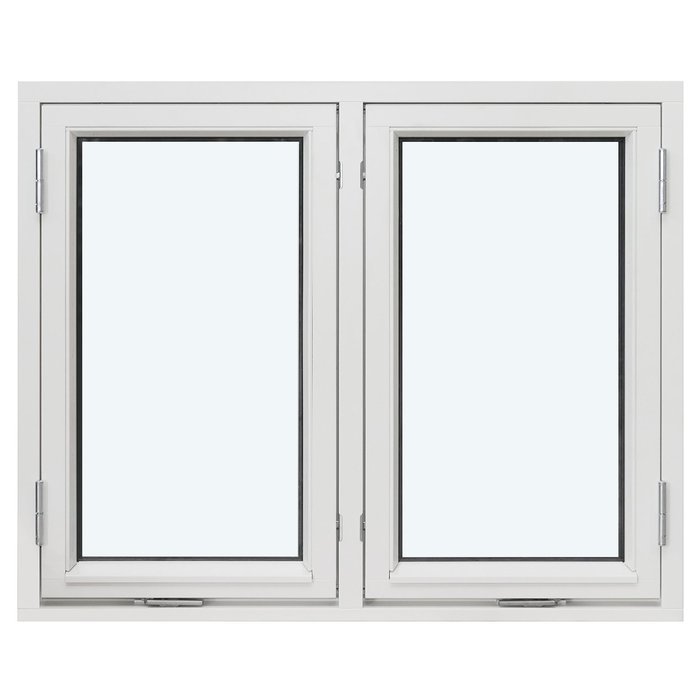

Kétszárnyú, kifelé nyíló oldalpántos ablak

Egyedi méretben rendelhető, kifelé nyíló oldalpántos ablak fenyő- vagy tölgyfából, igény szerint alumíniumburkolattal. Projektjéhez kiválaszthatja a megfelelő színt, kilincset, üvegfelépítést és a megnevezett osztóbordakiosztások egyikét.

Nyitásmód

Kifelé nyíló oldalpántos szárny

Anyag

Fenyő- vagy tölgyfa, mindkettő alumíniumburkolattal is elérhető

Üvegezés

Hővisszaverő bevonatú hőszigetelő üveg, CHR melegperemmel és argongáztöltéssel

Jelölés

CE-jelöléssel

01

Működtetés és mindennapi használat

Ennél az ablaknál két oldalpántos szárny alkot egy közös szerkezetet, és mindkettő kifelé nyílik. A nyitómozgás így a helyiség belsejétől az épület külső oldala felé irányul. Ez különösen akkor lehet kényelmes, ha az ablak előtti belső területet szabadon, nyugodt elrendezésben szeretné tartani. A működtetést azonban nemcsak elméletben, hanem mindig az adott helyiség és a tervezett használat összefüggésében érdemes megvizsgálni. A használó testmagassága, a kilincs helyzete, a nyitás gyakorisága és a közeli bútorok vagy más berendezések elrendezése egyaránt befolyásolhatja, mennyire kényelmes és magától értetődő az ablak kezelése.

A kilincs kiválasztásával a jól látható kezelőelemet is tudatosan bevonhatja az ablak kialakításába. A kilincs egyszerre érintési pont és vizuális hangsúly: visszafogottan illeszkedhet az összképbe, de akár szándékos kontrasztot is teremthet. A műszaki felszereltséghez SPILKA vagy IPA vasalat van előirányozva; ezt meg kell különböztetni a kilincsre vonatkozó, külön esztétikai választástól. A vasalat gyártójának megnevezése ezért nem jelent szabad gyártóválasztást. Ha meghatározott forma, tapintás, szín vagy vizuális hatás fontos Önnek, ezt az ajánlatkérésben a lehető legpontosabban írja le, hogy igénye egyértelműen értelmezhető legyen.

A kényelmes mindennapi használathoz azt is érdemes átgondolnia, hogy elsősorban ki kezeli majd az ablakot, milyen gyakran és milyen helyzetekben nyitják ki. Gyakran használt helyiségben a könnyű elérhetőség, a megfelelő fogás és az egyértelműen kezelhető kilincskialakítás kerülhet előtérbe. Ritkábban használt térben esetleg a kilincs vizuális illeszkedése és az ablak összhatása lehet fontosabb. Ezek a szempontok nem változtatják meg a termék műszaki típusát, de segítenek abban, hogy a rendelkezésre álló vásárlási döntéseket következetesen az Ön mindennapi szokásaihoz és az adott helyiség használatához igazítsa.

Mint minden mozgó épületelemnél, a figyelmes használat itt is támogatja a hosszú távú megfelelő működést. A szárnyakat és a kilincset szükségtelen erőkifejtés nélkül működtesse, és a mozgásérzet változásakor kérjen szakértői vizsgálatot. A tisztításnak és ápolásnak a választott fa-, illetve fa–alumínium kivitelhez kell igazodnia. Konkrét ápolószert vagy beavatkozást inkább a tényleges felülethez és beépítési helyzethez válasszon, ne általános feltételezések alapján.

02

Szerkezet, alkatrészméretek és műszaki adatok

Az ablak kétszárnyú, kifelé nyíló oldalpántos típusként készül. Anyagválasztékként fenyőfa, alumíniumburkolatos fenyőfa, tölgyfa és alumíniumburkolatos tölgyfa áll rendelkezésre. A szerelőfuratok átmérője 14 mm. Ez az adat kifejezetten a tervezett furatok méretét és egy szerkezeti részletet ír le. A szakszerű beépítés megtervezésekor ezért az épületszerkezettel, a falnyílás állapotával, a választott csatlakozással és a tényleges rögzítési megoldással együtt kell értékelni, nem pedig az egész ablak általános méreteként kezelni.

A tokkeret megadott alkatrészmérete 105 x 57 mm. Alumíniumburkolatos kivitelben a tokkeret megfelelő alkatrészmérete 115 x 57 mm. A szárnykeret mérete 76 x 65 mm, míg alumíniumburkolattal 86 x 65 mm. Ezek az adatok minden esetben a név szerint megjelölt keretelemek keresztmetszeti méreteihez tartoznak. Nem értelmezhetők az egész ablak általános mélységeként, teljes szélességeként vagy teljes magasságaként. A megadott alkatrészméretek ezért nem helyettesítik sem az egyedi rendelési méret meghatározását, sem a tervezett falnyílás és a csatlakozási környezet szakszerű ellenőrzését.

Az üvegezéshez 2- vagy 3-rétegű hőszigetelő üveg választható. Mindkét üvegfelépítés hővisszaverő bevonattal, CHR típusú melegperemmel és argongáztöltéssel készül. Az üvegtömítések anyaga fekete gumi. Ezt a sötét szerkezeti részletet érdemes figyelembe venni a színek, az anyagok és az ablak összhatásának tervezésekor. Ugyanakkor ebből nem következik, hogy minden nézési irányból és minden fényviszony mellett azonosan látható, összefüggő fekete szegély jelenik meg az üveg körül.

Az ablak CE-jelöléssel rendelkezik, és 5 éves kereskedelmi jótállással kínáljuk. A projektdokumentációban célszerű egy helyen rögzíteni a választott anyagkivitelt, a pontos egyedi méretet, az üvegfelépítést, az osztóbordakiosztást, a színt és a kilincset. Így a műszaki jellemzők, a méretadatok és az egyedi esztétikai választások később is világosan elkülöníthetők, ugyanakkor egyetlen, áttekinthető összeállításban ellenőrizhetők.

05

A tervezett nyílás helyes felmérése

Az egyedi méretre gyártott ablak alapja a nyílás gondos felmérése. Ne csak egyetlen méretet rögzítsen, hanem több ponton vizsgálja meg az építési helyzetet. A meglévő nyílások egyenetlenek lehetnek, és a látható felületek nem feltétlenül mutatják a tényleges csatlakozási zónát. A későbbi rendelési méreteknek ezért szakszerű felmérési módszerből kell származniuk. Fényképek és vázlatok jól kiegészítik a számadatokat, de nem helyettesítik a megbízható mérést.

Mivel mindkét szárny kifelé nyílik, a szükséges nyitási és mozgási tér a külső oldalon alapvető tervezési szempont. Ellenőrizze, hogy kávák, korlátok, külső árnyékolók, növények, más épületelemek vasalatai vagy egyéb akadályok benyúlhatnak-e a szárnyak teljes mozgástartományába. A későbbi működtetéshez, karbantartáshoz és tisztításhoz szükséges biztonságos hozzáférésnek szintén illeszkednie kell a konkrét beépítési helyzethez. Ezeket a körülményeket mindig a tényleges helyszínen kell megvizsgálni; pusztán a termék megnevezése alapján nem dönthetők el.

Belső oldalon az ablakpárkány, a falburkolatok és a kilincs helye akkor is fontos lehet a kényelmes használathoz, ha a szárny ténylegesen kifelé mozog. Vegye figyelembe azt is, hogyan csatlakozik a keret a környező anyagokhoz. Falazat, faszerkezet, burkolatok és meglévő keretmaradványok eltérő tervezési megoldásokat igényelhetnek. A termék egyedi méretben rendelhető, de a méretre gyártás nem helyettesíti a megfelelő beépítési és csatlakozási koncepció meghatározását.

Ha az ablak egy ablakcsoport vagy tagolt homlokzat része, a viszonyítási magasságokat és az összes lényeges látható vonalat is dokumentálja. Az osztóbordák, a keretélek és a szomszédos falnyílások csak akkor hangolhatók össze tudatosan, ha pontos helyzetük és egymáshoz való viszonyuk ismert. Ablakcsere esetén a teljes homlokzatot vagy helyiséget bemutató össznézeti képek gyakran ugyanolyan hasznosak, mint a közeli részletfotók. Új építésnél a tervrajzok és homlokzati nézetek mutathatják meg a kívánt építészeti összefüggést.

Ha egyes területek bizonytalanok, szakemberrel ellenőriztesse a felmérést és az épületszerkezetet. Ezután küldje el nekünk a megbízható méreteket és a lényeges peremfeltételeket. Minél világosabban írja le a nyílást, a csatlakozást és a lehetséges akadályokat, annál célzottabban igazíthatók az anyag-, üvegezési és tervezési döntések a konkrét projekthez.

06

Anyag, szín és vizuális kompozíció

Az ablak fenyő- vagy tölgyfából rendelhető, és mindkét fafaj alumíniumburkolattal is választható. Ez többféle anyagmegjelenést és eltérő vizuális kapcsolatot tesz lehetővé az épület más elemeivel. A fa természetes anyagszerűsége önmagában is meghatározza az összképet, míg az alumíniumburkolat egy további külső felülettel egészíti ki a szerkezet megjelenését. Annak eldöntése, hogy melyik kivitel illik legjobban a projekthez, a belső tér, a homlokzat, a nyílászárók és a környező épületelemek kívánt anyag- és színkapcsolatától függ.

A rendelkezésre álló színválaszték tovább bővíti ezt a tervezési szabadságot. A szín vizuálisan beolvaszthatja az ablakot a falfelületbe, összehangolhatja más épületelemekkel, vagy tudatosan kiemelheti azt. Ne csak önmagában értékeljen egy kis színmintát. Hasonlítsa össze a kívánt hatást a tetővel, homlokzattal, ajtókkal, látható fémrészekkel és a belső tér színhőmérsékletével. A meglévő fafelületek is fontos viszonyítási pontot jelenthetnek.

Az osztóbordakiosztást, a keretanyagát és a színt közös kompozícióként érdemes kezelni. Az erősen tagolt üvegfelület visszafogott színnel nyugodtan illeszthető a környezetbe. Ezzel szemben egy kontrasztos szín az egyszerű, osztóborda nélküli képet is erősen kiemelheti. Ezek tervezési lehetőségek, nem rögzített eredmények. A fény, a környezet és a nézési távolság megváltoztatja az arányok és színátmenetek érzékelését.

A kilincs szintén a látható összkép része, nem csupán a működtetéshez szükséges elem. Formája, felülete és megjelenése igazodhat az épület más kilincseihez, ajtóvasalataihoz vagy látható fémrészleteihez. Ajánlatkérésében ezért írja le, hogy visszafogott, az ablakba belesimuló megoldást vagy tudatosan kiemelt tervezési hangsúlyt szeretne-e.

Ha a fenyő- és tölgyfa, illetve a tisztán fa- és az alumíniumburkolatos kivitel között mérlegel, érdemes rövid prioritási listát készítenie. Fontos, hogy belül elsősorban a választott fafaj határozza meg a megjelenést? Kívül meghatározott anyagkapcsolatot vagy felületi hatást szeretne? Több ablaknak vagy ajtónak vizuálisan egységes rendszert kell alkotnia? Az ilyen kérdésekre adott válaszok segítenek következetes, átlátható döntést hozni. Ezután az Ön választásait egyetlen összefüggő igényként vizsgálhatjuk, ahelyett hogy a színt, az anyagot, az osztóbordákat és a kilincset egymástól teljesen elkülönítve kezelnénk.

07

Kapcsolódó terméktípusok célzott összehasonlítása

Érdemi termék-összehasonlításhoz először határozza meg, milyen funkciót töltsön be az adott nyílás az épületben. Fontos különbség a szárnyak száma, a nyitás iránya, a mozgás módja és az, hogy a kompozíció része legyen-e fix üvegezésű mező. A beépítés helye is számít: a homlokzati ablak, a tetőablak és a teraszajtó eltérő feladatokat lát el. Ezért előbb a terméktípust, majd az anyagot, üvegezést és tervezési lehetőségeket hasonlítsa össze.

A két kifelé nyíló kombinált oldalpántos ablak egy fix üvegezésű mezőt és egy nyíló szárnyat egyesít. Mindkettő fenyő- vagy tölgyfából, valamint 2- vagy 3-rétegű hőszigetelő üveggel érhető el. A normál kombinált kivitelben mindkét fafaj alumíniumburkolattal is választható. A történeti stílusú változat ezzel szemben fenyő- vagy tölgyfa kivitelben kapható. Mindkét terméktípusnál többféle osztóbordakiosztás segíti a fix mező és a nyíló szárny arányos, egymással összehangolt vizuális tagolását.

A tetősíkba alumíniumburkolatos fenyőfából készült billenő tetőablak választható. Ez alul elhelyezett kezelőkilinccsel és hővisszaverő bevonatú, argongáztöltésű, 2-rétegű hőszigetelő üvegezéssel készül. Az egy- és kétszárnyú, függőleges forgástengelyű forgóablakok ettől eltérő mechanizmust használnak: kifelé nyílnak, és fenyő- vagy tölgyfából rendelhetők, mindkét fafaj esetén alumíniumburkolatos kivitelben is. Az egyszárnyú, befelé nyíló ablak a választékot bukó funkcióval egészíti ki, műszaki felszereltségéhez pedig Roto Frank vasalat tartozik.

A kültérrel közvetlen átjárást biztosító megoldásokhoz az egyszárnyú, kifelé nyíló teraszajtókat érdemes összehasonlítani. Mindkét változat SPILKA és ASSA vasalattal, valamint 3 pontos zárással készül, és az adott kiviteltől függően üvegezéssel és panellel is elérhető. A normál teraszajtó fenyő- vagy tölgyfából rendelhető, mindkét fafaj alumíniumburkolatos változatában is. A történeti stílusú teraszajtó fenyő- vagy tölgyfa kivitelben kapható. Ezeknél a termékeknél is különböző osztóborda- és betétkialakítások közül lehet választani, hogy az ajtó tagolása a homlokzathoz és a kapcsolódó ablakokhoz igazodjon.

Az összehasonlításnál kövessen rögzített sorrendet: először tisztázza a beépítés helyét, a terméktípust és a nyitás irányát. Ezután ellenőrizze, hogy egy vagy két szárnyra, fix üvegezésű mezőre, bukó funkcióra vagy ajtóátjáróra van-e szüksége. Végül vesse össze az egyes típusoknál kínált anyagokat, üvegezéseket és osztóbordakiosztásokat. Így a választás nem kizárólag a külső megjelenésre épül, hanem a tervezett használatot és az építési környezetet is figyelembe veszi. Közvetlenül e szakasz alatt megtalálja a további tájékozódást segítő kapcsolódó ablak- és ajtótípusokat. Kifelé nyíló „Kombi” oldalpántos ablak, Történeti stílusú, kifelé nyíló „Kombi” oldalpántos ablak, Billenő tetőablak, Egyszárnyú, függőleges forgástengelyű, kifelé nyíló forgóablak, Kétszárnyú, függőleges forgástengelyű, kifelé nyíló forgóablak, Egyszárnyú, befelé nyíló ablak, Egyszárnyú, kifelé nyíló teraszajtó, Történeti stílusú, egyszárnyú, kifelé nyíló teraszajtó.

08

Kérésének előkészítése világos lépésekben

Kezdje egy rövid, rendezett projektleírással. Írja meg, hogy új építésről, átalakításról vagy meglévő ablak cseréjéről van-e szó. Mutassa be röviden a helyiséget, a homlokzati helyzetet és azt, milyen szerepet szán az ablaknak az épület teljes megjelenésében. Egy tömör, konkrét és összefüggő bemutatás általában többet segít nekünk, mint sok, egymással nem rendezett egyedi kívánság hosszú felsorolása.

Ezután állítsa össze a megbízható méretadatokat. Egészítse ki őket fényképekkel, homlokzati vagy belső nézetekkel, illetve egyszerű vázlattal, amelyen a csatlakozó épületelemek és az esetleges akadályok is felismerhetők. Egyértelműen jelölje, mely adatokat ellenőrizte már szakember, és melyek tükröznek még csak előzetes tervezési állapotot. Így a rögzített követelmények, a már igazolt méretek és a még nyitott döntések világosan elkülöníthetők anélkül, hogy feltételezések kerülnének a végleges összeállításba.

A következő lépésben válassza ki az alapvető anyagkivitelt: fenyőfát, tölgyfát vagy a választott fafaj alumíniumburkolatos változatát. Jegyezze fel a kívánt színt is, és írja le, hogy azt mely homlokzati, belsőépítészeti vagy egyéb épületelemhez szeretné igazítani. Ha több ablak vagy ajtó összetartozó rendszert alkot, lehetőleg küldjön róluk közös össznézeti képet vagy tervet. Így a visszatérő vonalak, arányok és anyagkapcsolatok könnyebben felismerhetők.

Ezután határozza meg a kínált üvegfelépítést és a kívánt osztóbordakiosztást. A mintához lehetőleg annak teljes, név szerint megadott kialakítását használja. Ez segít elkerülni a félreértéseket a vízszintes és függőleges tagolások számával, irányával és elrendezésével kapcsolatban. A kilincsre vonatkozó preferenciáját külön adja meg. Ha még nem választott konkrét kilincskivitelt, de egy bizonyos formai vagy vizuális hatás fontos Önnek, azt is részletesen leírhatja anélkül, hogy előre egy adott megoldás mellett kötelezné el magát.

Végül ellenőrizze, hogy az összes döntés összhangban áll-e egymással. Illik a választott tagolás a homlokzathoz és a szomszédos nyílászárókhoz? Figyelembe vették az anyagok megjelenését mind a belső, mind a külső oldalon? A színt és a kilincset ugyanazon vizuális kompozíció részeként kezelték? Megneveztek minden különleges építési feltételt, csatlakozást vagy lehetséges akadályt? A végső rangsorolás is hasznos lehet, ha bizonyos igényeket még közösen kell egyeztetni. Írja meg, mely pontok nélkülözhetetlenek, és mely kérdésekben marad nyitott további összehangolásra. Ezzel a rendezett alappal hatékonyan rögzíthetjük kérését, és célzottan foglalkozhatunk minden még tisztázatlan részlettel.

Rendelhető az ablak egyedi méretben?

Igen. Az ablak egyedi méretben rendelhető. Az ajánlatkéréshez adja meg a tervezett falnyílás megbízható méreteit és a beépítési helyzet lényeges körülményeit. Kétség esetén a helyszínt és a méreteket ellenőriztesse hozzáértő szakemberrel, hogy a végleges rendelési méretek megfeleljenek a tényleges épületszerkezetnek, a falnyílásnak és a tervezett csatlakozási megoldásnak.

Választhatok színt?

Igen, a színválasztás a rendelkezésre álló döntési lehetőségek része. Vegye figyelembe a fafajt, az esetleg kívánt alumíniumburkolatot, a homlokzatot, a belső teret és a meglévő épületelemeket. Lehetőleg pontosan írja le, milyen vizuális hatást szeretne elérni belül és kívül.

Választható az ablakkilincs?

Igen, kilincsválasztási lehetőség rendelkezésre áll. Ez a látható kezelőelemre vonatkozik, és illeszkednie kell a kívánt kialakításhoz, valamint a mindennapi használathoz. A megnevezett vasalatmárkák ezzel szemben műszaki termékadatok, és nem jelentenek külön garantált választást a gyártók között.

Mennyi ideig érvényes az ablakra vállalt jótállás?

Az ablakhoz 5 éves kereskedelmi jótállás tartozik. Rendelési dokumentumaiban egyértelműen rögzítse a választott kivitelt, a pontos méretet, az anyagot, az üvegfelépítést, az osztóbordakiosztást, a színt és a kilincset. A megrendeléshez és a termékhez tartozó valamennyi kapcsolódó dokumentumot őrizze meg.

Mi az alumíniumburkolat szerepe?

Az alumíniumburkolat a fenyőfa és a tölgyfa kivitelekhez választható. Megváltoztatja a külső anyaghatást és az érintett keretelemek méretét. Hogy melyik változat illik esztétikailag projektjéhez, azt a homlokzat, a színkoncepció és a kívánt anyagátmenetek alapján mérlegelheti.

Hogyan találhatok megfelelő osztóbordakiosztást?

Az osztóbordakiosztást a kívánt tagolás, arány és építészeti kapcsolat alapján válassza ki. Egy nyugodt homlokzatnak előnyére válhat egy visszafogott felosztás, míg erősebben tagolt meglévő homlokzatokhoz részletgazdagabb minta illeszkedhet. A döntő szempont az összhatás, nem csupán az ablak önálló látványa.

Mire figyeljek a tisztításnál?

Mivel a szárnyak kifelé mozognak, a későbbi tisztítást már a tervezéskor érdemes figyelembe venni. Ellenőrizze, honnan érhetők el a külső felületek, és vegye számításba az emeletmagasságot, valamint a környezetet. Nehezen hozzáférhető beépítési helyzetekhez összehangolt tisztítási és hozzáférési koncepció ajánlott.

Milyen adatok segítik a konkrét ajánlatkérést?

Hasznosak a nyílásméretek, fényképek, vázlatok és az építési projekt rövid leírása. Egészítse ki kérését a fafajra, alumíniumburkolatra, színre, kilincsre, üvegezésre és osztóbordakiosztásra vonatkozó igényeivel. Emellett jelezze azokat a csatlakozó épületelemeket vagy tervezési előírásokat, amelyeket az összeállításnál figyelembe kell venni.

Állítsa össze velünk ablakprojektjét

Egyedi ablakprojektet tervez? Küldje el nekünk a tervezett falnyílás megbízható méreteit, a választott anyagkivitelt, a kívánt üvegfelépítést és osztóbordakiosztást, valamint a színre és a kilincsre vonatkozó elképzeléseit. Az összeállítást közösen áttekintjük, egymással összefüggésben megvizsgáljuk a megadott választásokat, és segítünk abban, hogy a még nyitott tervezési kérdések a rendelés előtt világosan, következetesen és átláthatóan tisztázhatók legyenek.
