Kifelé nyíló harmonikaajtók

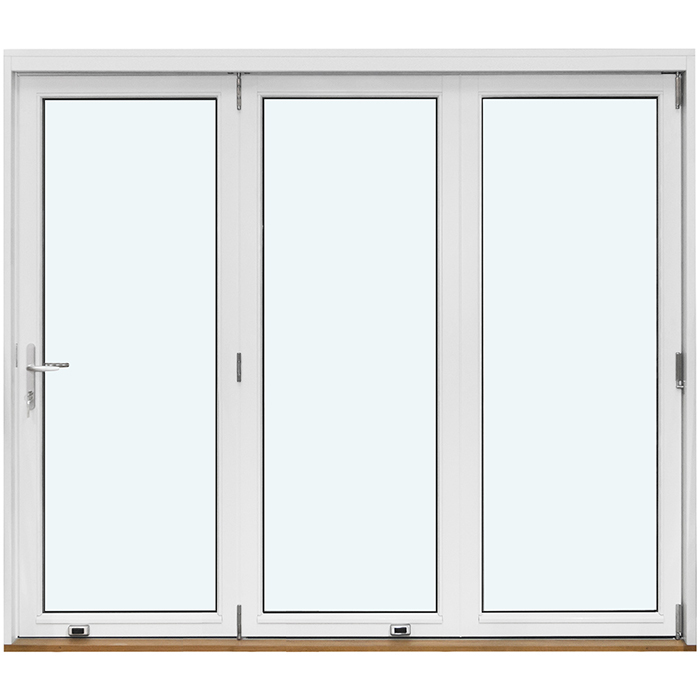

Kifelé nyíló, jobbra hajtódó szárnyak

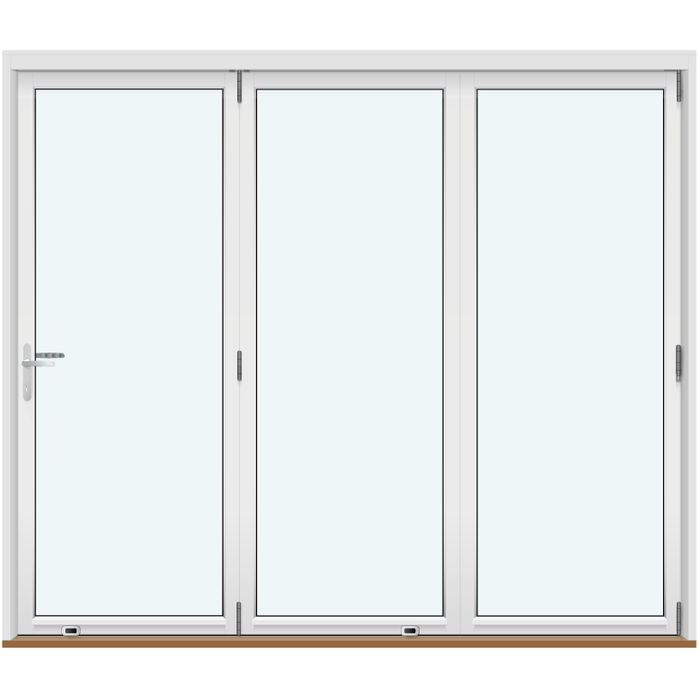

Kifelé nyíló harmonikaajtók

Kifelé nyíló, egyedi méretű harmonikaajtó fenyőből vagy tölgyből, kérhető alumíniumburkolattal, hőszigetelő üvegezéssel és egyértelműen megnevezett osztóborda-kialakításokkal.

Nyitási elv

Kifelé nyíló, hajtódó szárnyak

Anyag

Fenyő vagy tölgy, mindkettő alumíniumburkolattal is

Vasalatok

Centor, magas biztonságú többpontos zárral

Jelölés

CE-jelöléssel

01

Működtetés és mindennapi használat

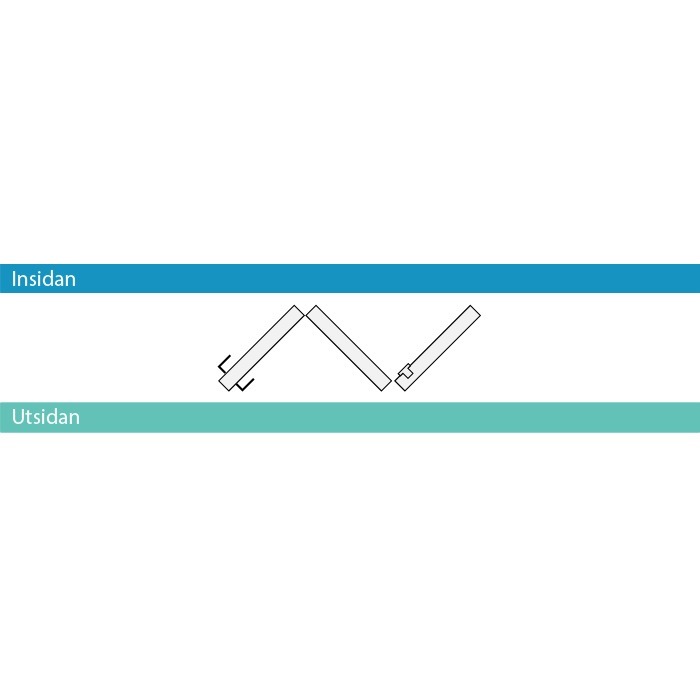

A hajtódó szárnyak kifelé nyílnak, és egymással összekapcsolva, együtt jobbra hajtódnak. Működtetés közben a kapcsolódó elemeket ellenőrzötten mozgassa, majd vezesse őket a számukra kialakított hajtási helyzetbe. A rendszer eltér egyetlen pántolt ajtótól: az átjárót több, egymással összekötött szárny együttes mozgása nyitja és zárja. Rendszeres használat előtt ismerje meg pontosan a nyitás irányát, a hajtási mozgást és a többpontos zár megfelelő működtetését.

Tervezze meg a szükséges mozgási teret a nyílás előtt és a jobb oldali hajtási területen is. A szomszédos szerkezetek és a tartósan elhelyezett tárgyak egyik helyen se akadályozzák a rendeltetésszerű használatot. Rajzon egyértelműen jelölje a belső és külső oldalt, a nézeti irányt, valamint azt az oldalt, amerre a szárnyak hajtódnak. Ezeket a jelöléseket minden tervváltozaton következetesen használja. Így az ajtó könnyebben egyeztethető a tényleges beépítési hellyel.

A működtetéshez és a záráshoz Centor vasalat, valamint magas biztonságú többpontos zár szolgál. Nyitáskor és záráskor a szárnyakat összetartozó rendszerként kezelje, a kilincset és a zárat pedig felesleges erőkifejtés nélkül működtesse. Ajánlatkéréskor együtt adja meg a kifelé nyitást, a jobbra hajtást és a kiválasztott kilincset, hogy a kívánt kivitel a műszaki egyeztetés során is félreértés nélkül azonosítható maradjon.

A kilincs a mindennapi használat módját és az ajtó látható megjelenését egyaránt meghatározza. Mivel több kilincsváltozat közül választhat, ezt a döntést a fafajjal, a színnel, az alumíniumburkolattal és az osztóbordák képével együtt hangolja össze. A kívánt kilincsváltozatot külön adatként rögzítse, hogy ne csak egy rajzból vagy összesített nézetből kelljen kikövetkeztetni. Az áttekinthető összeállítás különösen hasznos, ha ugyanahhoz a projekthez több különböző ajtót vagy ablakot is terveznek.

02

Szerkezet, elemméretek és igazolt termékadatok

A harmonikaajtó fenyőből, alumíniumburkolatos fenyőből, tölgyből vagy alumíniumburkolatos tölgyből készülhet. Ez két fafajt és fafajonként tisztán fa, illetve alumíniummal burkolt kivitelt jelent. Ajánlatkérésében mindig teljesen és félreérthetetlenül nevezze meg a kívánt anyagváltozatot. Ez különösen fontos, mert az alumíniumburkolatos kivitelekhez a tisztán fa változatokétól eltérő tok- és szárnyelemméretek tartoznak.

A tok megadott elemmérete 187 × 60 mm, alumíniumburkolatos kivitelben pedig 197 × 60 mm. Az ajtószárny elemmérete 82 × 76 mm, alumíniumburkolattal 92 × 76 mm. Minden adat kizárólag a mellette kifejezetten megnevezett szerkezeti elemre vonatkozik. Az egyedi gyártású harmonikaajtó teljes méretét ettől külön, az adott projekthez határozzák meg. A tok- és szárnyelemméreteket ezért ne tekintse automatikusan a rendelési méret vagy a szükséges falnyílás alapjának.

A szerelőfuratok megadott mérete 14 mm. Ettől elkülönül az egyedi harmonikaajtó teljes mérete, amelyet az adott projekthez igazítanak. A meglévő vagy tervezett falnyílást és a kívánt elemméretet ezért mindig külön adatként rögzítse. Minden méretnél jelölje, hogy pontosan mire vonatkozik, és mely pontok között történt a mérés. Így több rajz vagy eltérő tervállapot használatakor is egyértelmű marad a méretezés alapja és a hozzá tartozó beépítési helyzet.

A harmonikaajtó CE-jelöléssel rendelkezik, és Centor vasalattal, valamint magas biztonságú többpontos zárral készül. A termékre öt év kereskedelmi jótállást vállalunk. A konkrét kivitelhez külön rögzítse a teljes méretet, az anyagváltozatot, a színt, a kilincset, az üvegezés felépítését és a választott osztóborda-képet. Alumíniumburkolatos változatnál ezt az anyagkivitelt mindig kifejezetten nevezze meg, mert ahhoz saját tok- és ajtószárnyméretek tartoznak.

05

A tervezett nyílás gondos felmérése

Mivel a harmonikaajtó kifelé nyílik és jobbra hajtódik, a beépítési helyzetnek mindkét mozgásirányhoz megfelelő teret kell biztosítania. A falnyílást a kívánt rendelési mérettől külön rögzítse, és érthetően jelölje, hogy mely pontok között mért. A dokumentumokon a belső és külső oldalnak, valamint a nézeti iránynak egyértelműnek kell lennie. Egyedi gyártásnál minden számhoz világos hivatkozás szükséges, hogy a falnyílás, az elemméret és a térbeli elhelyezés ne keveredjen össze.

A nyíláson kívül a szárnyak teljes mozgási és hajtási területét is figyelembe kell venni. Vizsgálja meg a szomszédos falakat, kiugrásokat, korlátokat, lépcsőket, tetőkinyúlásokat, vízelvezető elemeket, világítótesteket és a tartósan elhelyezett tárgyakat. A jobb oldalon összehajtott elemek számára szükséges felület ugyancsak a térbeli ellenőrzés része. Ezek az adott projektnél vizsgálandó szempontok, és nem jelentenek minden beépítési helyzetre érvényes, általánosan előírt távolságot.

A kész padlószerkezetet is vegye figyelembe a tervezés során. A küszöbök, burkolatok, lejtések és szintkülönbségek befolyásolhatják az átjáró térbeli elhelyezését. Tegyen egyértelmű különbséget a már meglévő és a még tervezett felületek között, és jegyezze fel, ha az építkezés során megváltozik a végleges padlószint. Metszetrajz vagy méretezett vázlat segíthet a szerkezetkész állapot és a tervezett végleges kialakítás érthető összehasonlításában.

Gondolja át azt is, hogyan használják majd az átjárót a mindennapokban. A gyakori közlekedési útvonalak, a két oldali bútorozás és a szomszédos ajtók vagy ablakok helyzete fontos lehet az elrendezésnél. Ellenőrizze ezeket a konkrét beépítési helyen, és rögzítse a lényeges adottságokat a dokumentációban. A nézeti irányt, belső és külső oldalt, valamint a jobb oldali hajtást mutató rajz általában gyorsabban értelmezhető, mint egy kommentár nélküli méretlista.

A rendelési méretet ne kizárólag a tok vagy az ajtószárny megadott elemméreteiből számítsa ki. Az egyedi gyártáshoz olyan világos méretezési alap szükséges, amely megfelel a tervezett beépítési helyzetnek. Méretek küldésekor ezért minden adatnál nevezze meg, hogy meglévő falnyílásra, tervezett szerkezetkész nyílásra vagy a kívánt teljes elemméretre vonatkozik-e. Így később is pontosan nyomon követhető marad, hogy az egyes méretadatok milyen kiindulási állapotot és mérési alapot jelölnek.

06

Anyaghatás, kompozíció és színválasztás

A fenyő és a tölgy eltérő fa karaktert ad a kialakításnak. Hogy melyik hatás illik a projekthez, az a csatlakozó felületektől, a belső tértől és a kívánt építészeti megjelenéstől függ. A termékválaszték fenyő és tölgy alumíniumburkolatos változatát is tartalmazza. A választott fafaj ezekben a kivitelekben is az anyagváltozat része marad.

A szín kiválasztása a vásárlási döntés része. A konkrét árnyalatot az anyaggal és a burkolat típusával együtt érdemes meghatározni. Kiindulópontként használhatja a meglévő ablakokat, ajtókat, homlokzati felületeket, tetőrészleteket és belső felületeket. Ez azonban nem jelenti azt, hogy mindennek azonos tónusúnak kell lennie: a terv szerint visszafogott összehangolás vagy tudatos kontraszt is megfelelő lehet.

Az osztóborda-kialakítást hangolja össze a fafajjal, a színnel, az alumíniumburkolattal és a kilinccsel. A vízszintes vonalak kapcsolódhatnak a szomszédos ablakokhoz vagy homlokzati elemekhez, míg a további függőleges osztóborda erősebb tagolást eredményez. Osztóborda nélküli kivitelben ezzel szemben az összefüggő üvegfelület kerül előtérbe. Értékelje ezeket együtt, hogy az anyaghatás és a vonalvezetés egységes képet adjon.

A többrészes harmonikaajtónál lehetőleg mindig a teljes szerkezet nézetét vizsgálja, ne csupán egyetlen szárnyat. A kínált változatok három vagy öt szárnyban, illetve az osztóbordák számában és elrendezésében különböznek. Az, hogy a tagolás mennyire hangsúlyos vagy visszafogott, az egyedi teljes mérettől és a csatlakozó épületelemektől is függ. A teljes kialakításnevet feltüntető nézeti rajz megkönnyíti több változat közvetlen összehasonlítását, és segít elkerülni a különböző minták összekeverését.

A kívánt színárnyalatot külön rögzítse a fafajra, az alumíniumburkolatra, a kilincsre, a fekete üvegtömítésekre és a vasalatokra vonatkozó adatoktól. Így egyértelmű marad, hogy a színválasztás pontosan mely látható felületekre vonatkozik. Az egyeztetéskor támpontként használhatja a homlokzat, az ablakok és a belső tér meglévő színeit. Ezután tudatosan döntse el, hogy a harmonikaajtó ezeket a tónusokat kövesse, vagy inkább jól látható tervezett kontrasztot alkosson.

07

Kapcsolódó terméktípusok más projektrészekhez

Más bejáratokhoz a betétes ajtólapok megfelelő termékkategóriát jelenthetnek. A kapcsolódó, kifelé nyíló bejárati ajtó fenyőből készül, és ajtóbetéttel van ellátva; üveges változatainál 2- vagy 3-rétegű hőszigetelő üvegezés áll rendelkezésre. Beltérre betétes fenyő belső ajtó választható, amelynek ajtólapja jobbos vagy balos pántolású lehet. Ezek a termékkategóriák eltérő funkciót és más tervezési feladatot szolgálnak, mint a több, egymással összekapcsolt szárnyból álló harmonikaajtó.

A hajtási elv alternatívájaként két olyan ajtótípus is elérhető, amelynél az ajtószárny oldalirányban tolódik. Mindkettő fenyőből vagy tölgyből, továbbá alumíniumburkolatos változatban is kérhető, 2- vagy 3-rétegű hőszigetelő üvegezéssel. Az egyik kivitel Siegenia vasalatot és magas biztonságú többpontos zárat használ, a másik Roto-Frank vasalattal készül. A választás első lépéseként döntse el, hogy az adott átjáróhoz hajtódó vagy oldalirányban mozgó tolószerkezet felel-e meg jobban.

Teraszkijáratokhoz egyszárnyú és kétszárnyú, befelé nyíló bukó-nyíló változatok is rendelkezésre állnak. Fenyőből vagy tölgyből készülnek, mindkét fafaj alumíniumburkolattal is kérhető, és Roto-Frank vasalattal vannak felszerelve. A befelé irányuló szárnymozgás térigénye jelentősen eltér az itt bemutatott, kifelé nyíló harmonikaajtóétól. Ezért minden egyes beépítési helynél külön vizsgálja meg, melyik nyitási irány és működési mód illik a helyiség elrendezéséhez, a közlekedési útvonalakhoz és a tervezett bútorozáshoz.

Ha természetes fényre van szükség, de nem kell nyitható átjáró, fix üvegezésű ablakok is bevonhatók a projektbe. Egyenes vonalvezetésű és kerek, egyaránt nem nyitható kivitel érhető el. Mindkét változat fenyőből vagy tölgyből, 2- vagy 3-rétegű hőszigetelő üvegezéssel készül; az egyenes vonalvezetésű fix ablak ezenfelül alumíniumburkolattal is kérhető. Így az eltérő funkciójú, nyitható és nem nyitható nyílások egy építészeti koncepción belül is világosan elkülöníthetők egymástól.

További megfelelő termékek: Kifelé nyíló, betétes bejárati ajtó, Betétes belső ajtók, Oldalirányban tolható Siegenia tolóajtók, Egyszárnyú, befelé nyíló teraszajtó, Kétszárnyú, befelé nyíló teraszajtó, Patio Life emelő-toló ajtók, Fix üvegezésű ablakok, Fix üvegezésű kerek ablakok.

08

Ajánlatkérés előkészítése világos lépésekben

Kezdje a beépítési hely egyértelmű és következetes leírásával. Nevezze meg a belső és külső oldalt, az építési projekt típusát és a tervezett átjáró funkcióját. Egészítse ki a leírást áttekinthető vázlattal vagy megfelelő nézetekkel, ha a térbeli viszonyok önmagukban, szavakkal nehezen érthetők. Minden dokumentumban ugyanazokat a megnevezéseket használja, hogy ugyanazt az oldalt vagy nézetet különböző helyeken ne írják le eltérően.

Ezután gyűjtse össze a releváns méreteket, és minden egyes adatnál jelölje annak pontos jelentését. Rögzítse, hogy meglévő falnyílásról, tervezett nyílásról vagy a kívánt teljes elemméretről van-e szó. Mivel a termék egyedi méretben készül, egyetlen méretadat se maradjon magyarázat és egyértelmű mérési alap nélkül. Az építési hely különleges adottságait rövid megjegyzésben is feltüntetheti, anélkül hogy ezekből már előre konkrét műszaki megoldást vezetne le.

Ezután válassza ki és pontosan nevezze meg az anyagkivitelt: fenyő, alumíniumburkolatos fenyő, tölgy vagy alumíniumburkolatos tölgy. A kívánt színt és a kilincsváltozatot külön adatként adja meg. Így világosan elkülönül, melyik döntés vonatkozik az alapanyagra, melyik a külső alumíniumburkolatra, és melyik a látható megjelenésre. Kerülje az általános gyűjtőfogalmakat, ha a kiválasztott anyag pontos és teljes megnevezése is rendelkezésre áll.

Határozza meg külön a kívánt üvegezési felépítést és az osztóborda-kialakítást. Az osztóborda-mintához lehetőleg a teljes, megnevezett kialakításnevet használja, beleértve a jobbra történő hajtást is. Ha több kialakítás között mérlegel, világosan jelölje, melyik az elsődlegesen kért változat, és melyik szerepel csupán összehasonlításként. Ezzel megelőzhető, hogy a különböző szárnyszámok, osztóborda-minták vagy hajtási adatok véletlenül egymással keveredjenek.

Végül ellenőrizze, hogy a méreteket, a felszereltségi igényeket és a jobbra történő hajtást minden dokumentum azonos módon jelöli-e. Egy rajz vagy nézeti ábra kiegészítheti a belső és külső oldal egyértelmű hozzárendelését. Így ajánlatkérése áttekinthető, egységes és ellenőrizhető marad, továbbá minden megadott adat világosan a tervezett beépítési helyzethez kapcsolható.

Mekkora a szerelőfuratok mérete?

A szerelőfuratok megadott mérete 14 mm. Ez kizárólag a szerelőfuratokra vonatkozó adat, és nem azonos a tok vagy az ajtószárny elemméreteivel. Szintén külön kezelendő az egyedi gyártású harmonikaajtó projekthez meghatározott teljes méretétől és a tervezett falnyílás méretétől.

Választhatok színt a harmonikaajtóhoz?

Igen. A színválasztás a rendelkezésre álló vásárlási lehetőségek része. Hangolja a kívánt árnyalatot a homlokzathoz, a belső térhez, a csatlakozó épületelemekhez és az anyagkivitelhez, hogy az ajtó megjelenése illeszkedjen a projekthez.

Van választási lehetőség a kilincshez?

Több kilincsváltozat közül lehet választani. Ajánlatkéréskor vegye figyelembe a kívánt megjelenést és a mindennapi használat szempontjait is. A kiválasztott kilincset az anyaggal, a színnel, az alumíniumburkolattal és a jobbra történő hajtással együtt, de önálló adatként rögzítse.

Hogyan válasszak fenyő és tölgy között?

A fenyő és a tölgy főként természetes fa karakterében különbözik. Mindkettő alumíniumburkolattal is elérhető. A döntésnél a kívánt belső hatás, a külső megjelenés és a tervezett felületkoncepció a meghatározó.

Hogyan változtatják meg az osztóbordák az ajtó hatását?

A vízszintes osztóbordák egymás feletti mezőkre tagolják az üvegfelületeket. Egy további függőleges osztóborda ezt a felosztást bővíti. Osztóborda nélkül a kialakítás nyugodtabb, és jobban előtérbe kerülnek az összefüggő üvegfelületek.

Milyen adatok szükségesek az egyértelmű ajánlatkéréshez?

Küldje el a tervezett nyílás méreteit, és jelölje, mire vonatkozik minden méretadat. Egészítse ki a belső és külső oldallal, a jobbra hajtással, az anyagkivitellel, a színnel, a kilinccsel, a 2- vagy 3-rétegű hőszigetelő üveggel és a kívánt osztóborda-kialakítás teljes nevével. A méretezett vázlat vagy megfelelő nézetek segítenek a beépítési hely és a mozgási irány egyértelmű hozzárendelésében.

Mennyi ideig érvényes a harmonikaajtó kereskedelmi jótállása?

A kifelé nyíló harmonikaajtóra öt év kereskedelmi jótállást vállalunk. Őrizze meg az egyedileg összeállított kivitel dokumentumait, hogy az anyag, a méretek, az üvegezés, a szín, a kilincs és a kiválasztott osztóborda-kép később is egyértelműen azonosítható és igazolható maradjon.

CE-jelöléssel rendelkezik a kifelé nyíló harmonikaajtó?

Igen, a kifelé nyíló harmonikaajtó CE-jelöléssel rendelkezik.

Állítsa össze harmonikaajtaját célzottan

Küldje el a méreteket, és minden dokumentumon jelölje egyértelműen a belső és külső oldalt, valamint a jobbra történő hajtást. Adja meg, hogy fenyőt vagy tölgyet, esetleges alumíniumburkolatot, milyen színt és kilincset, továbbá 2- vagy 3-rétegű hőszigetelő üvegezést és melyik osztóborda-kialakítást kéri. Méretezett vázlattal vagy megfelelő nézetekkel a kívánt harmonikaajtó minden adata világosan hozzárendelhető a konkrét projekthez és beépítési helyhez.
