Kifelé nyíló pivotablak

Kifelé nyílás, tudatosan összehangolt kialakítás

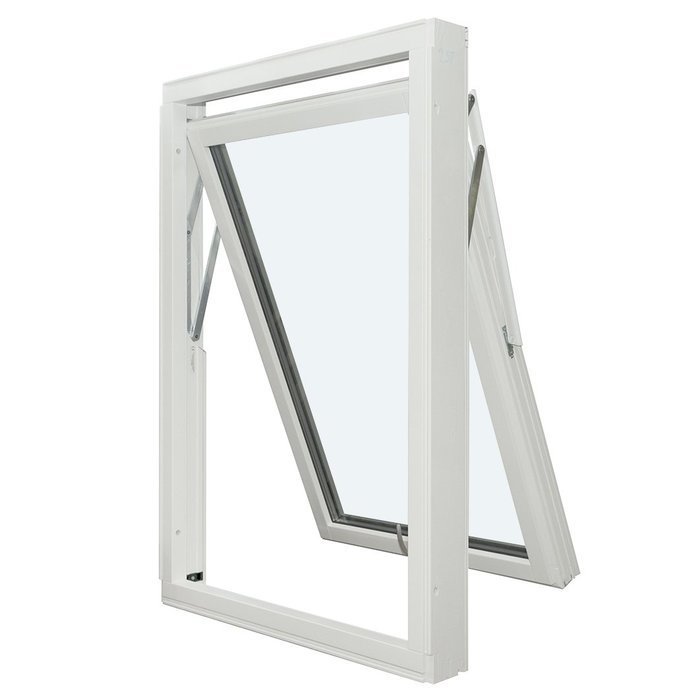

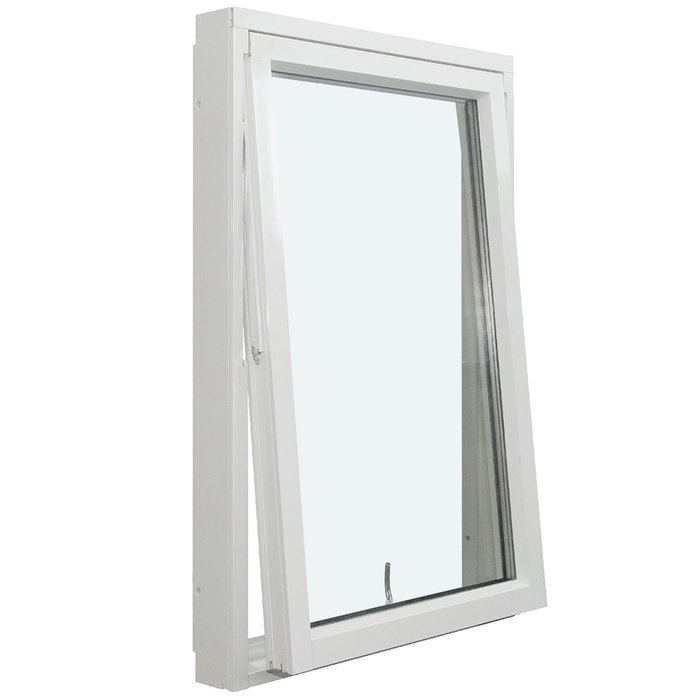

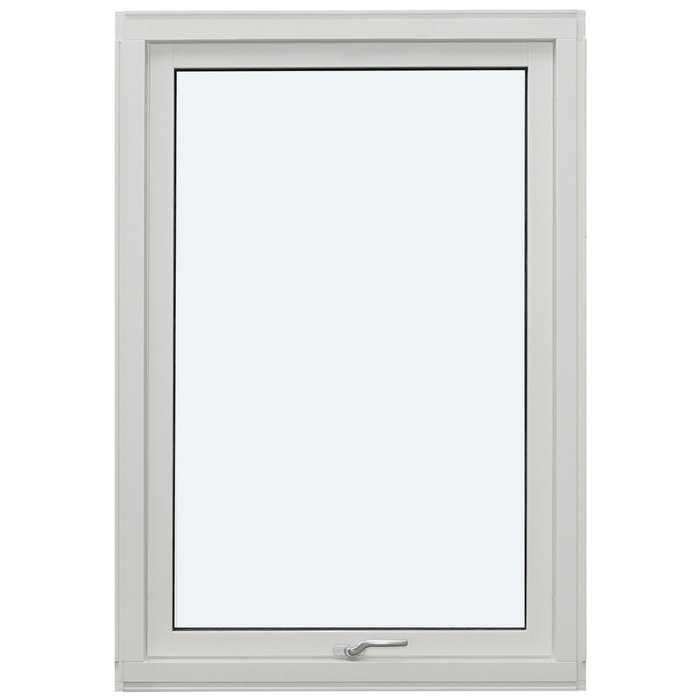

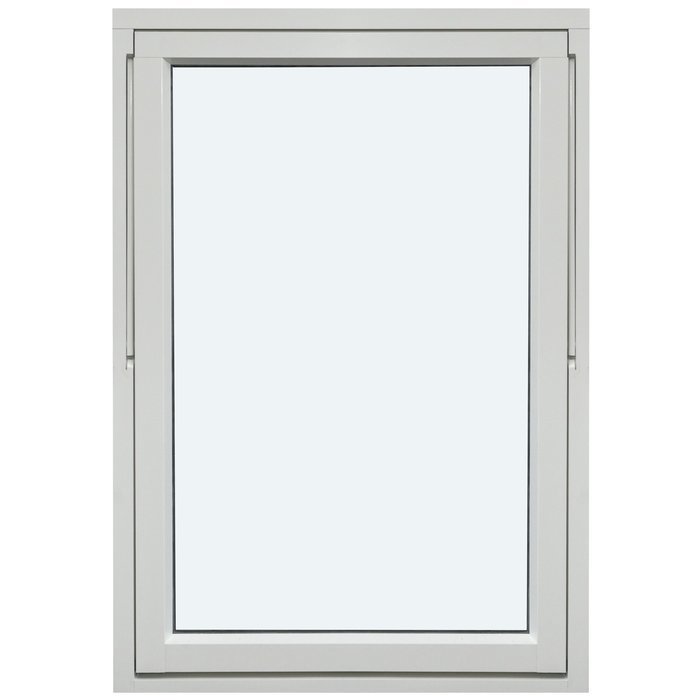

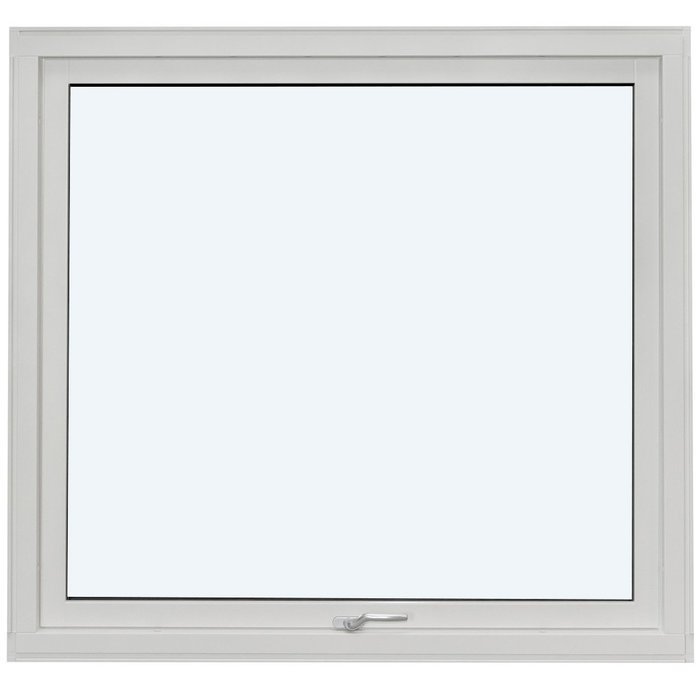

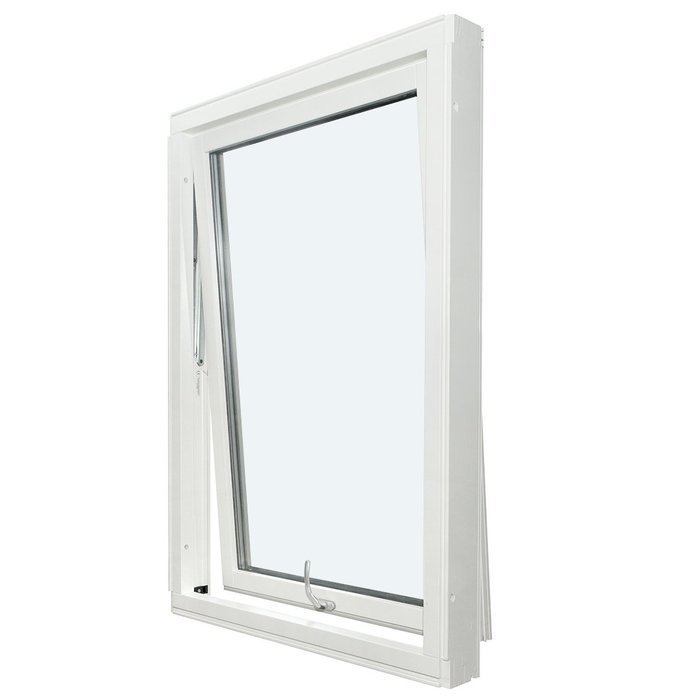

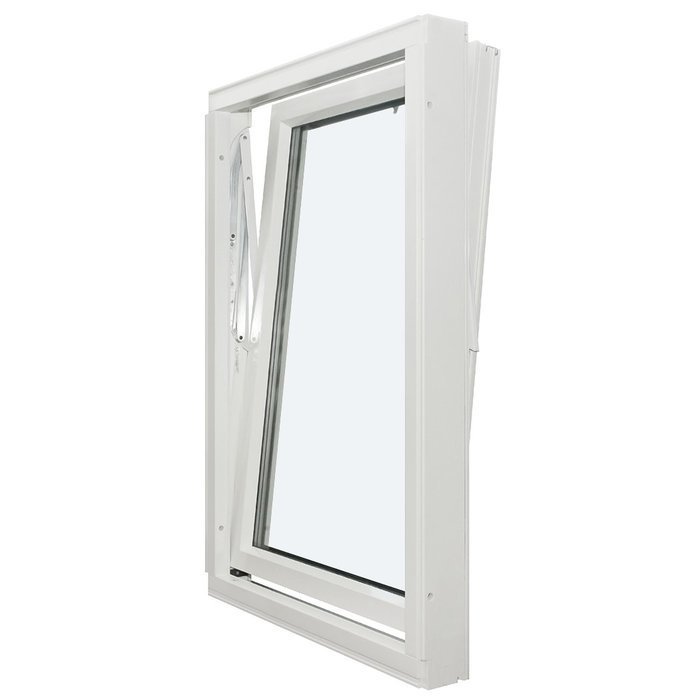

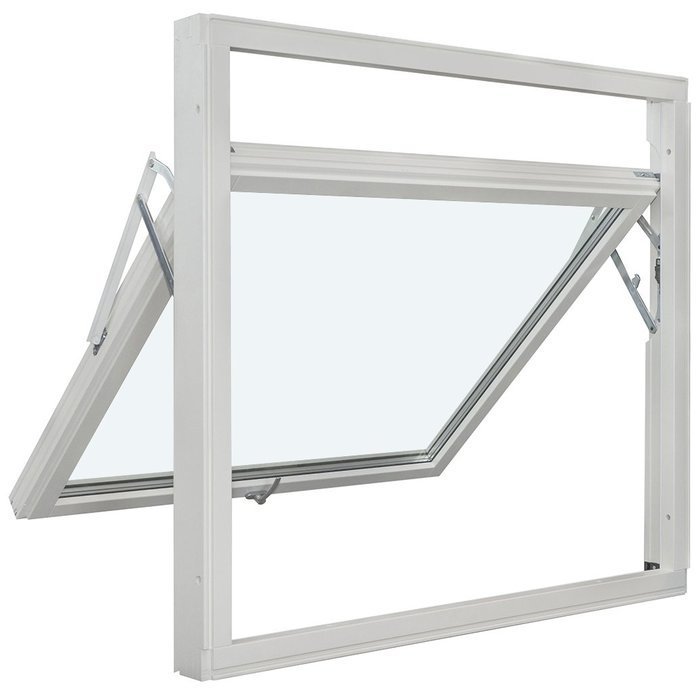

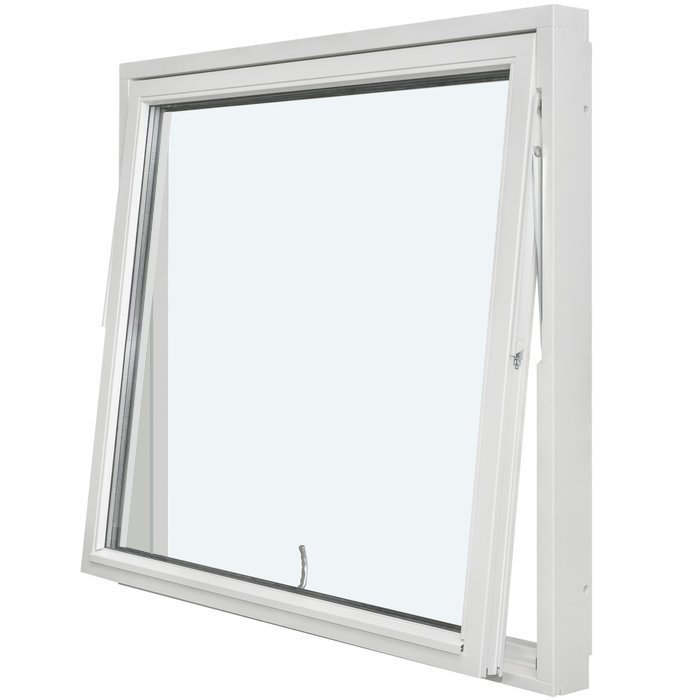

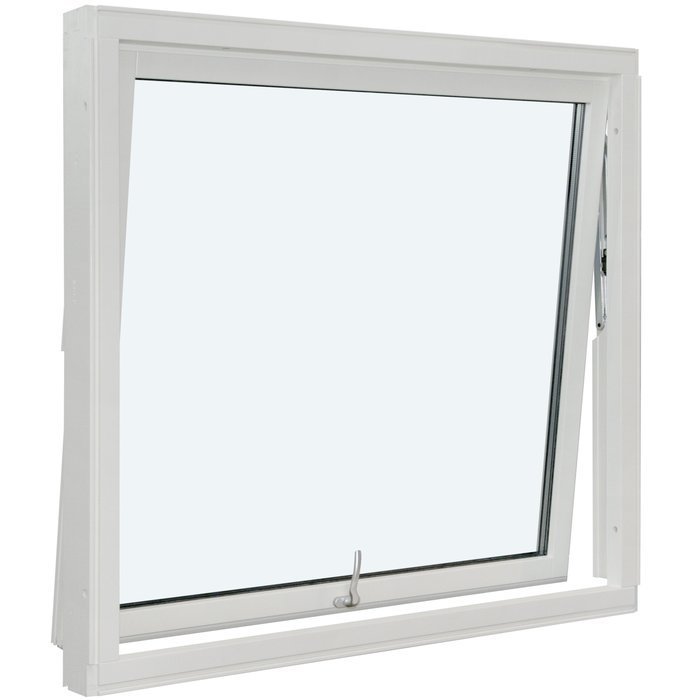

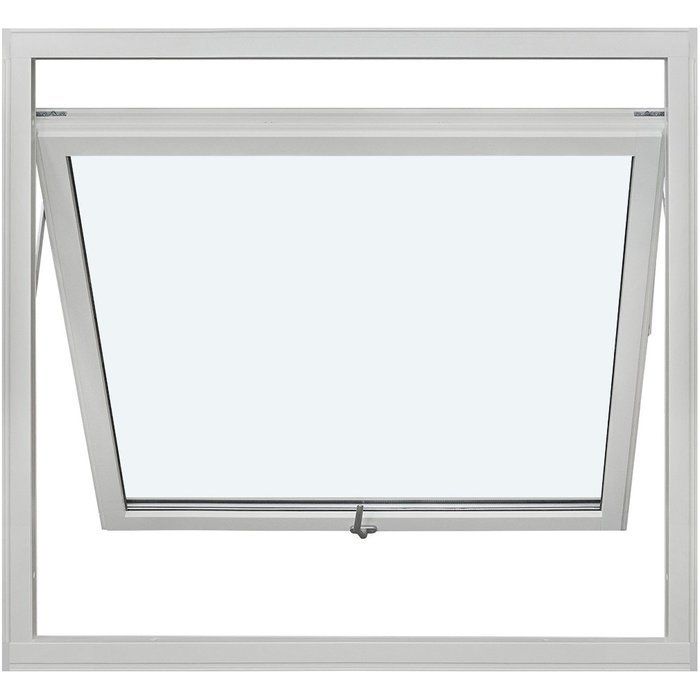

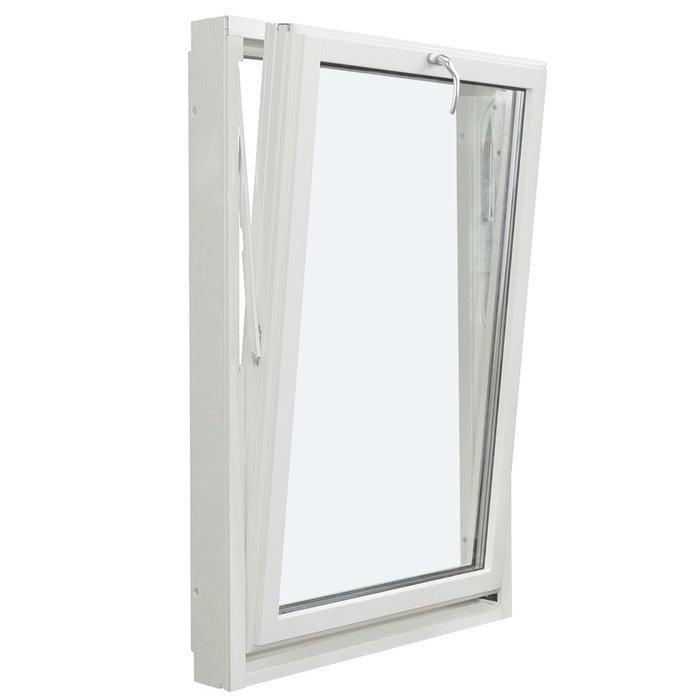

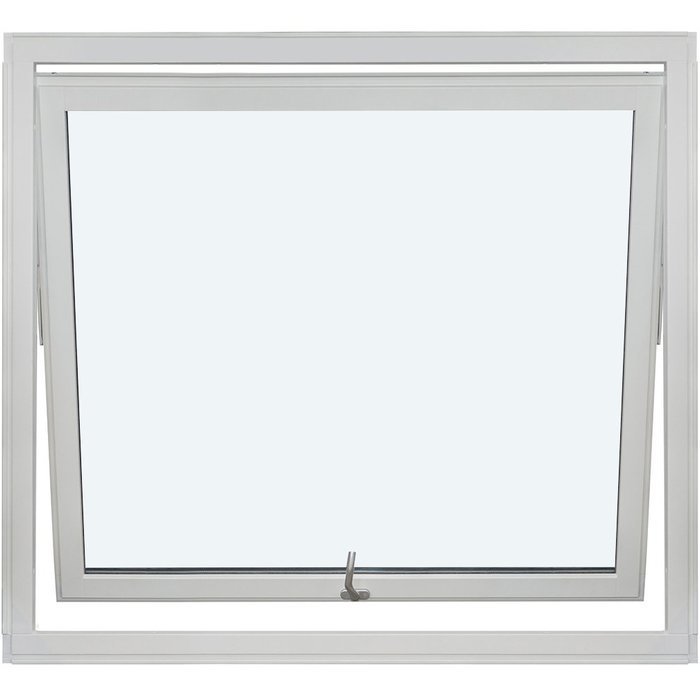

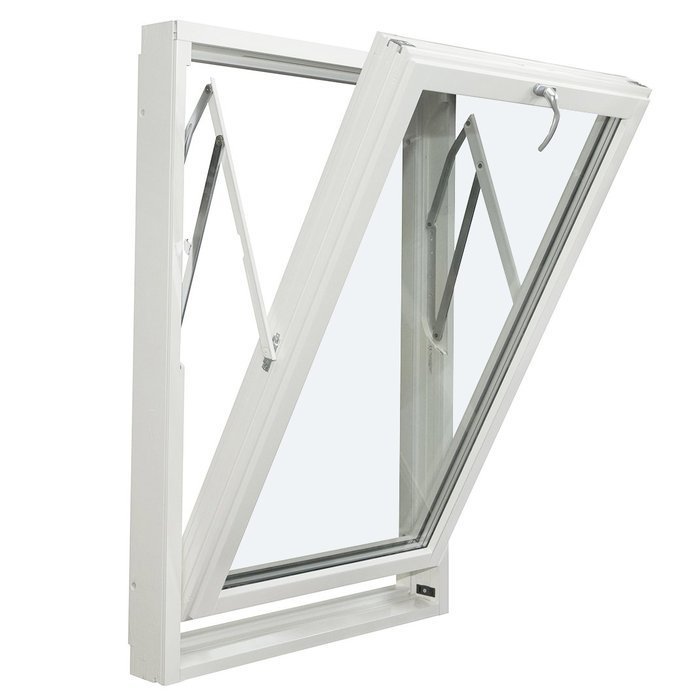

Kifelé nyíló, forgástengelyes ablak

Egyedi méretre gyártott, kifelé nyíló, emelőfunkciós forgástengelyes ablak, választható fenyő- vagy tölgyfából, akár alumíniumburkolattal, hőszigetelő üvegezéssel és többféle előre meghatározott osztóléckiosztással.

Nyitási mód

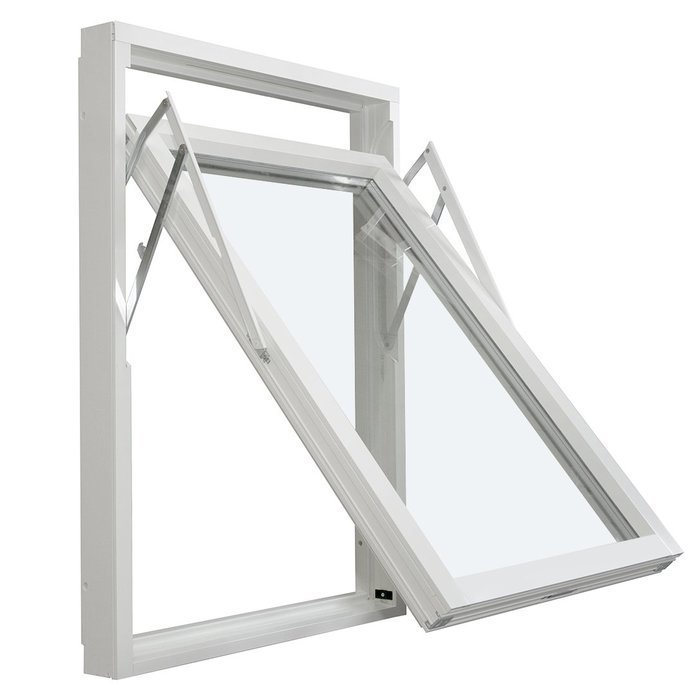

Kifelé nyíló, emelőfunkciós forgástengelyes szárny

Anyag

Fenyő- vagy tölgyfa, mindkettő alumíniumburkolattal is

Üvegezés

Hővisszaverő bevonatú hőszigetelő üveg, meleg peremmel és argontöltéssel

Jelölés

CE-jelölt

01

Kezelés és mindennapi használat

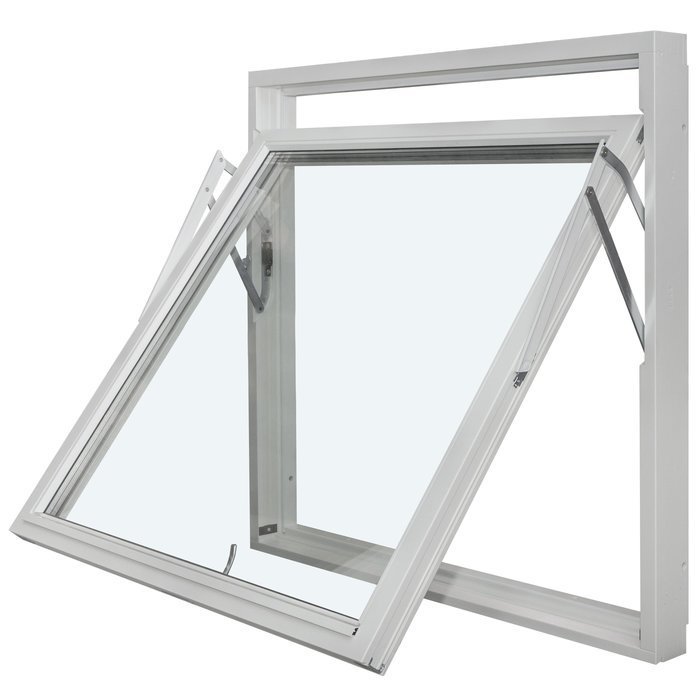

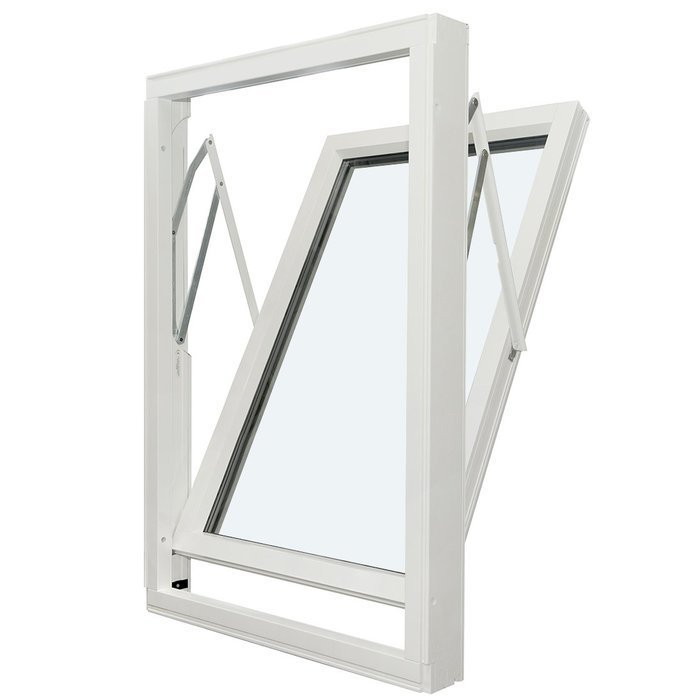

Ez az ablak kifelé nyíló, emelőfunkciós, forgástengelyes szárnnyal készül. Nyitáskor a teljes szárny a külső oldal felé mozdul; ez a mozgásirány különbözteti meg azoktól az ablakoktól, amelyek szárnya a belső térbe nyílik. A mindennapi használat során tudatosan, egyenletesen és ellenőrzötten működtesse az ablakot. Ne az üvegezésnél, az osztóléceknél vagy más, kezelésre nem szolgáló alkatrésznél fogva mozgassa. A nyitás és a zárás rendeltetésszerű fogási és kezelési pontja minden esetben a kiválasztott kilincs.

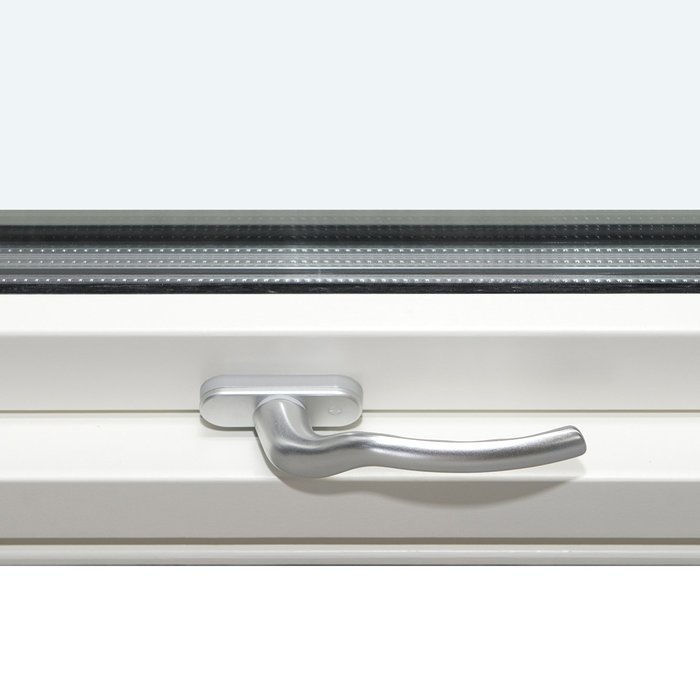

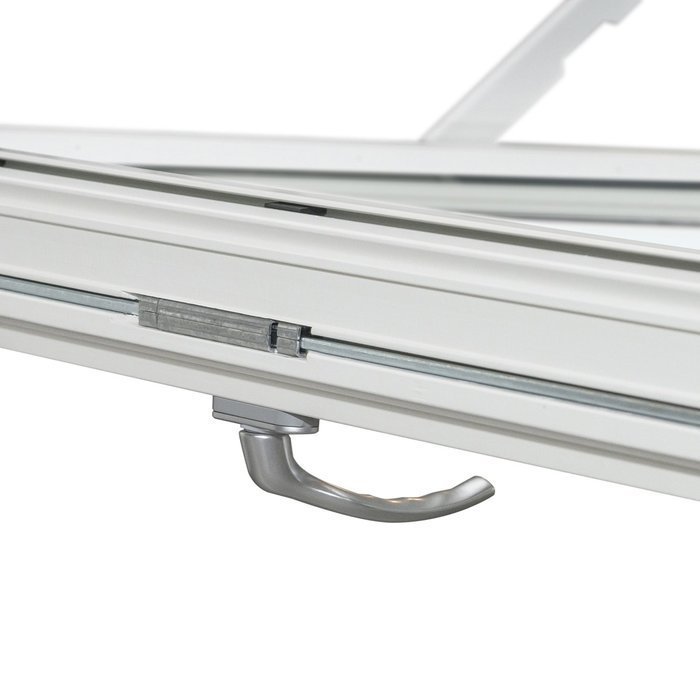

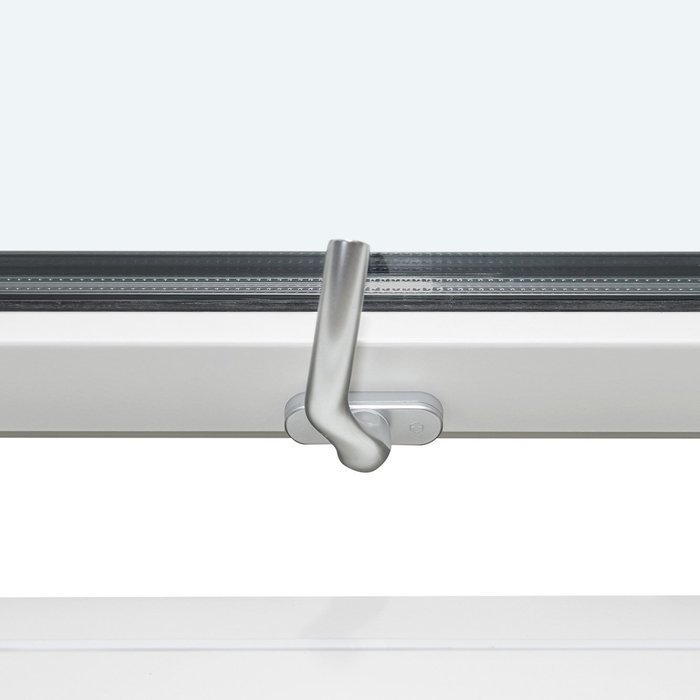

Az emelőfunkció ehhez a nyitási módhoz szorosan kapcsolódik. A kilincs kivitelét külön választja ki, és megjelenését a fafajhoz, színhez és osztólécképhez igazíthatja. A mindennapi használatnál az is fontos, hogy a kilincs a tervezett ablakhelyen jól elérhető legyen. Ezért már korán vegye figyelembe a parapetet, a szomszédos bútorokat és a szokásos kezelési pozíciót.

A kifelé nyíló szárny teljes mozgásterét mindig tartsa szabadon növényektől, letett tárgyaktól és minden más akadálytól. Ne csak a közvetlen ablaknyílást vizsgálja meg, hanem az ahhoz csatlakozó szerkezeti elemeket és a közeli külső területeket is. Ha az ablakot többen használják, érdemes mindenkit röviden tájékoztatni a kifelé irányuló mozgásról, hogy a szárnyat ellenőrzötten, kizárólag a kilincs segítségével nyissák és zárják.

Záráskor a szárnyat ellenőrzött mozdulattal vezesse vissza a tokhoz, és kizárólag a kilinccsel működtesse. Kerülje az osztólécekre vagy az üvegfelületekre ható húzó- és nyomóterhelést, mert ezek az elemek nem kezelési pontok. A tokon, a kilincsen és az üvegen látható szennyeződéseket mindig az adott felülethez megfelelő módszerrel távolítsa el. A választott fafelülethez, színhez vagy alumíniumburkolathoz illő tisztítási és ápolási módot a ténylegesen megrendelt kivitel tulajdonságai alapján válassza meg.

Nehezen elérhető beépítési helyen már a tervezés során ellenőrizze, hogyan lehet majd az ablakot a mindennapokban biztonságosan kezelni. Lényeges, hogy a kilincs jól elérhető maradjon, és a szárny teljes mozgása végig ellenőrizhető legyen. A magas parapetet, a mély kávát, a rögzített beépített elemeket vagy bármely más sajátosságot ezért már az ajánlatkérésben részletesen írja le, hogy a tervezett használat körülményeit a kiválasztás kezdetétől figyelembe lehessen venni.

02

Szerkezet, elem-méretek és műszaki adatok

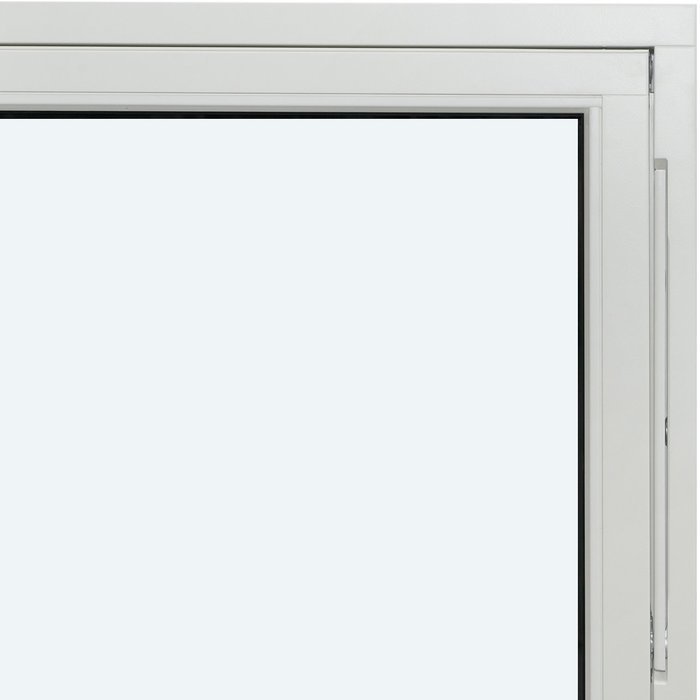

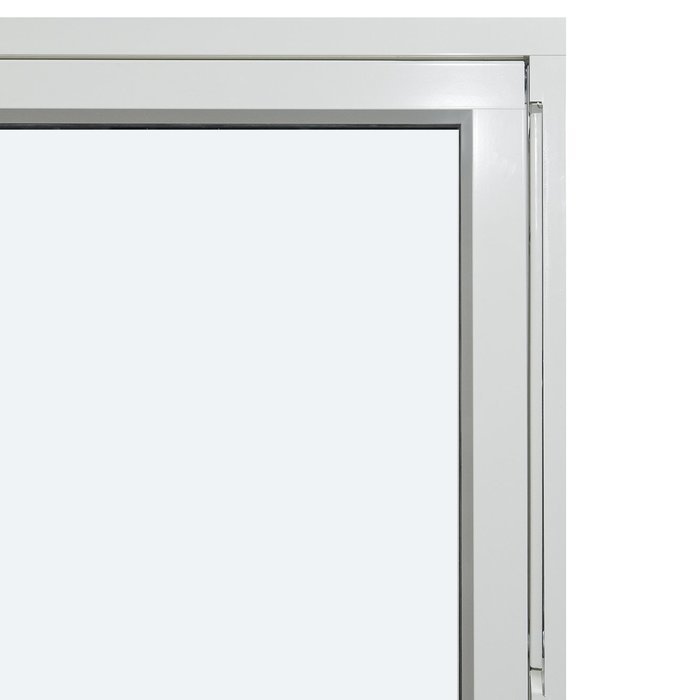

A tok profiljának mérete 105 × 57 mm. Alumíniumburkolatos kivitelben ugyanez a profil 115 × 57 mm méretű. A szárnykeret profilja 76 × 65 mm; alumíniumburkolattal a hozzá tartozó méret 86 × 65 mm. Ezek kizárólag a megnevezett tok- és szárnykeretprofilok alkatrészméretei. Nem értelmezhetők automatikusan a teljes ablak, a falnyílás vagy az építési nyílás mélységeként, szélességeként vagy magasságaként. A kész ablak végleges teljes méretét minden esetben az adott projekthez igazodva, egyedileg határozzák meg.

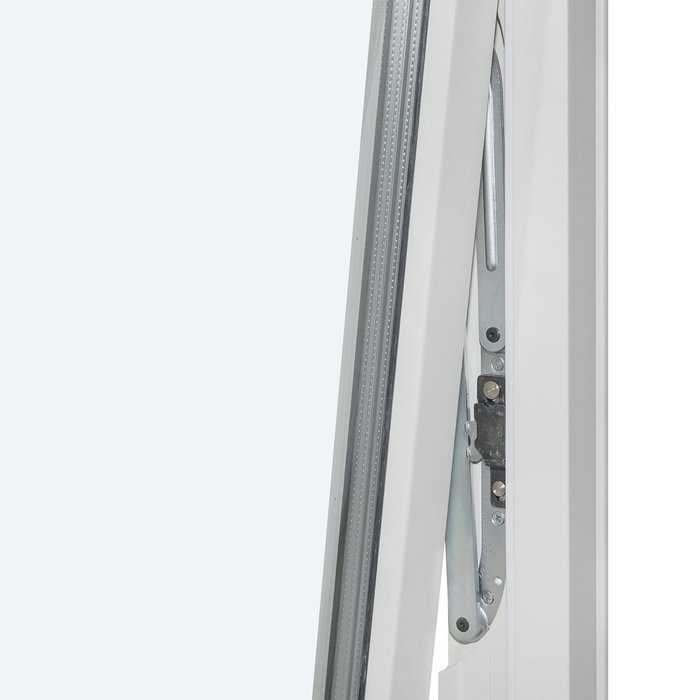

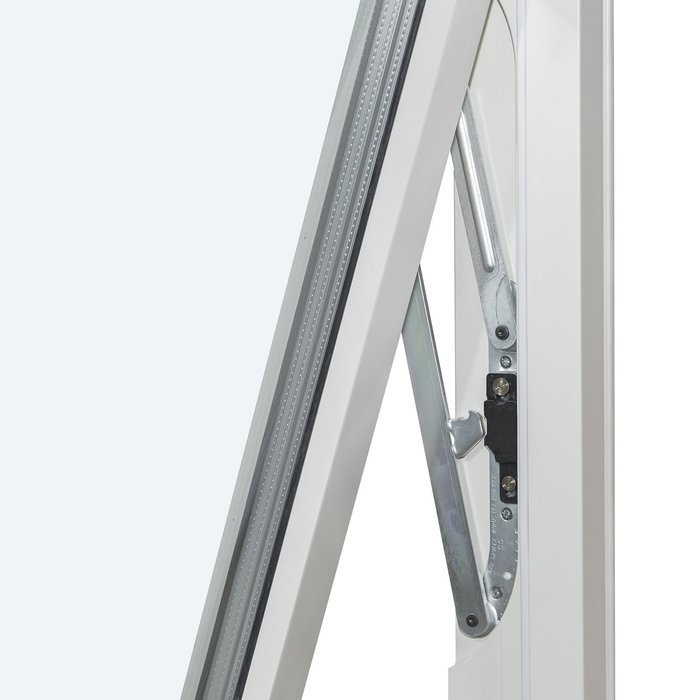

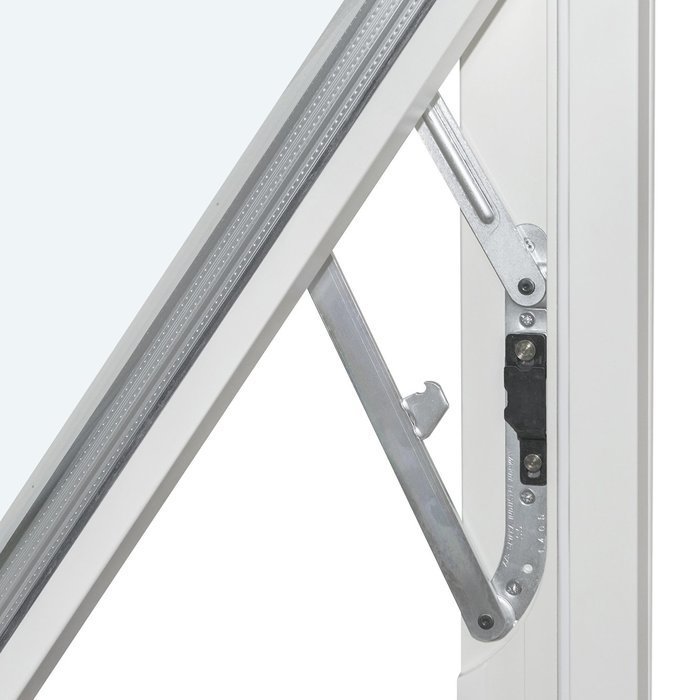

A szerelőfuratok átmérője 14 mm, a megadott vasalatok pedig SPILKA alkatrészek. A szerelőfuratok helyét és a keretprofilok kialakítását mindig a meglévő falrétegrenddel, a csatlakozási részletekkel és a tervezett rögzítési megoldással együtt vegye figyelembe. Az ajánlatkérésben különösen fontos világosan elkülöníteni egymástól az építési nyílás méretét, a kívánt kész ablakméretet, valamint az itt felsorolt egyes alkatrészek profilméreteit.

Az üvegezés 2- vagy 3-rétegű hőszigetelő üvegegységként választható. A megadott felépítés része a hővisszaverő bevonat, a CHR típusú melegperemes távtartó és az üvegtáblák közötti argongáztöltés. Az üvegezés tömítésére fekete gumitömítések szolgálnak. Az ajánlatkérésben a kívánt üvegfelépítést mindig önálló konfigurációs pontként adja meg, hogy az egyértelműen összekapcsolható legyen a választott mérettel, anyaggal, színnel és a többi kialakítási jellemzővel.

A forgástengelyes ablakhoz 5 éves kereskedelmi jótállás tartozik, és a termék CE-jelöléssel rendelkezik. Ajánlatkérésében egyértelműen rögzítse a kívánt teljes méretet, az anyagkivitelt, az esetleges alumíniumburkolatot, az üvegezést és a választott megjelenést. Egészítse ki ezeket a beépítés helyére és a projekt szempontjából lényeges építési követelményekre vonatkozó adatokkal, hogy a konfiguráció áttekinthetően és az adott ablakpozícióhoz igazodva állítható legyen össze.

A választható anyagkivitelek: fenyőfa, alumíniumburkolatos fenyőfa, tölgyfa és alumíniumburkolatos tölgyfa. A burkolattal ellátott változatoknál továbbra is a választott fafaj alkotja az anyagkombináció alapját, ezt egészíti ki az alumíniumburkolat. A kiválasztáskor ügyeljen az egyes kivitelekhez tartozó eltérő profilméretekre is: az alumíniumburkolatos tok- és szárnykeret mérete nem azonos a burkolat nélküli változatéval, hanem a fent kifejezetten hozzájuk rendelt értékek szerint készül.

05

A tervezett nyílás helyes felmérése

Mivel a szárny kifelé nyílik, az ablak előtti teljes külső területet is be kell vonni a tervezésbe. Ellenőrizze a kávákat, a korlátokat, a növényzetet, a külső könyöklőket és a rendszeresen odahelyezett tárgyakat. A szükséges szabad mozgástér a tervezett ablakmérettől és a konkrét beépítési pozíciótól függ. Ezért az összes lehetséges akadályt a tervezett nyílás pontos méreteivel és elhelyezkedésével együtt dokumentálja.

A tervezett építési nyílás méreteit követhető és egyértelmű módon vegye fel, majd különítse el azokat az egyes alkatrészek profilméreteitől. A falnyílás teljes mérete nem azonos sem a tokprofil, sem a szárnykeretprofil méretével. Rögzítse azt is, hogy a nyílás derékszögű és egyenletes kialakítású-e, valamint figyelembe kell-e venni meglévő csatlakozásokat, burkolatokat vagy könyöklőket. A szükséges mérési pontokat mindig az adott falszerkezet, nyílás és beépítési helyzet alapján kell meghatározni.

Bár a szárny kifelé mozdul, a belső oldal a napi használatnál továbbra is fontos. Ellenőrizze, hogy a kilincs a szokásos kezelési helyzetből jól elérhető-e, és bútorok, munkafelületek, mély káva vagy rögzített elemek nem nehezítik-e a hozzáférést. Ezek az adatok különösen magas parapet vagy szokatlan beépítési helyzet esetén hasznosak, és ne maradjanak ki a projektleírásból.

Felújítás esetén hasznos lehet egymástól elkülönítve dokumentálni a meglévő nyílást, a fal rétegrendjét és a jelenlegi csatlakozási részleteket. Új építésnél a tervezett szerkezetkész méreteket és az ablak pontos helyét kell egyértelműen megjelölni. A fényképek értékes kiegészítő összefüggést adhatnak az ajánlatkéréshez, de nem helyettesítik a pontos méretadatokat. Különösen több tervezett ablak esetén ügyeljen arra, hogy minden fénykép, mérési adat és kialakítási igény ugyanahhoz a megnevezett nyíláshoz legyen rendelve.

Az egyedi gyártás során az ablak az Ön projektjéhez egyeztetett méretadatok alapján készül. Ezért ajánlatkérés előtt ellenőrizze, mire vonatkozik minden mérési érték, és minden adatot egyértelműen rendeljen a megfelelő nyíláshoz. Az építési nyílásméretek, a beépítési helyzet, a külső mozgástér és a kilincs elérhetősége együtt megbízható alapot ad a további termékválasztáshoz.

06

Anyag, szín és vizuális kompozíció

Az anyagválasztás a keret kialakítását, ezáltal az ablak látható megjelenésének egyik meghatározó részét adja. Fenyőfa és tölgyfa közül választhat; mindkét fafaj alumíniumburkolatos kivitelben is elérhető. Elsőként döntse el, melyik fa megjelenése illik jobban a projekthez, majd válassza ki, hogy a tisztán fa kivitelt vagy az adott fafaj alumíniumburkolattal kiegészített változatát részesíti előnyben.

Külön színt is választhat, amelyet a homlokzati felületekhez, a szomszédos ablakokhoz vagy a kívánt belső térhez igazíthat. Az ajánlatkérésben a színt mindig a konkrét anyagkivitel megnevezésével együtt adja meg. A felület, a ráeső fény és a környező anyagok egyaránt befolyásolják az érzékelt árnyalatot, ezért a színválasztást a fafajjal, az alumíniumburkolattal, az osztóléckiosztással és a kilinccsel összefüggésben érdemes értékelni.

Az osztóléckiosztás a kompozíció további meghatározó eleme. Osztólécek nélkül az üvegfelület optikailag egységesebb és összefüggőbb marad. A vízszintes osztólécek a fekvő vonalakat követik, a függőlegesek az álló tagolást hangsúlyozzák, a kombinált minták pedig markánsabb rasztert hoznak létre. Minden felsorolt változat kizárólag a kifelé nyíló, forgástengelyes ablak egyetlen szárnyának látható tagolására vonatkozik.

A kilincs is a látható összeállítás része, és színnel, fafajjal, valamint osztólécképpel együtt választható. Az esztétikai hatás mellett a tervezett beépítési helyen való elérhetőségét is vegye figyelembe. A szerkezetben alkalmazott SPILKA vasalatok és a választható kilincskivitel a termékkonfiguráció különálló pontjai.

Nyugodt összképhez célszerű lehet néhány világos és következetes viszonyítási pontot kijelölni, például a szomszédos ablakok vonalait és egy visszatérő keretszínt. Erősebben tagolt terv esetén egy kiválasztott osztólécminta tudatosan követheti a homlokzati tengelyeket. Ezek csupán a döntések rendszerezését segítő példák, nem kötelező tervezési szabályok. A meghatározó minden esetben az Ön által kívánt anyag, burkolat, szín, kilincs, üvegezés és osztóléckiosztás összehangolt kombinációja.

07

A forgástengelyes ablak összevetése kapcsolódó terméktípusokkal

Kapcsolódó választékunkban e forgástengelyes ablak mellett kifelé, oldalra nyíló ablakok és egyszárnyú teraszajtók is találhatók. Az első összehasonlításnál azt döntse el, hagyományos ablaknyílást vagy átjárható kijáratot tervez-e, továbbá melyik tényleges nyitási mechanizmus felel meg a projektnek. Ezután külön hasonlítsa össze az adott termék szárnyainak számát, anyagkivitelét, üvegezését és az ahhoz elérhető megjelenési változatokat.

A kapcsolódó, oldalra nyíló ablakok között egyszárnyú és kétszárnyú változatok érhetők el. A standard kivitelek fenyő- vagy tölgyfából készülnek, és mindkét fafaj alumíniumburkolattal is választható. Emellett történelmi stílusú termékek is elérhetők fenyő- vagy tölgyfából. Ezen ablaktípusok összehasonlításakor elsősorban a kívánt szárnyszámot, a nyitási módot és az anyagkivitelt vesse össze a meglévő vagy tervezett homlokzati tagolással.

A kapcsolódó „Kombi” oldalra nyíló ablakok egy fix üvegezésű mezőt és egy nyitható szárnyat egyesítenek, amelyekhez több előre meghatározott osztóléckiosztás tartozik. Ennél a csoportnál is elérhető standard kivitel opcionális alumíniumburkolattal, valamint történelmi stílusú változat fenyő- vagy tölgyfából. Ez a termékcsoport akkor ad hasznos összehasonlítási alapot, ha a projektben egy mozgatható szárny mellett külön fix üvegezésű felületre is szükség van.

A terasz megközelítéséhez a kapcsolódó egyszárnyú, kifelé nyíló teraszajtók jöhetnek szóba. Az adott kiviteltől függően üvegezett, osztóléces és betétes kialakítások érhetők el. A standard változat fenyő- vagy tölgyfából választható, és mindkét fafaj alumíniumburkolattal is rendelhető; a történelmi stílusú kivitel fenyő- vagy tölgyfából készül. Ha egyszerű ablaknyílás helyett átjárható kijáratra van szüksége, ezeket az ajtótermékeket önálló termékként vizsgálja meg, saját méreteik és kialakításuk alapján.

Az alábbi kapcsolódó választék segítségével megnyithatja a pontosan megnevezett terméktípusokat, majd mindegyik saját adatait és kialakítását külön ellenőrizheti: Egyszárnyú, kifelé és oldalra nyíló ablak: Egyszárnyú, történelmi stílusú, kifelé és oldalra nyíló ablak: Kétszárnyú, kifelé és oldalra nyíló ablak: Kétszárnyú, történelmi stílusú, kifelé és oldalra nyíló ablak: „Kombi” kifelé és oldalra nyíló ablak: Történelmi stílusú „Kombi” kifelé és oldalra nyíló ablak: Egyszárnyú, kifelé nyíló teraszajtó: Történelmi stílusú, egyszárnyú, kifelé nyíló teraszajtó.

08

Így készítse elő ajánlatkérését lépésről lépésre

Kezdje azzal, hogy az ajánlatkérést egyértelműen hozzárendeli a megfelelő projekthez. Jegyezze fel, melyik helyiségre, épületrészre vagy konkrét ablakpozícióra vonatkozik. Ha több nyílást tervez, mindegyiknek adjon külön, könnyen érthető megnevezést, hogy a méretek és a kialakítási igények ne keveredjenek össze. Ezután rögzítse a meghatározott teljes méreteket, és minden mérési értéknél pontosan adja meg, hogy az melyik nyílásra és mely méretre vonatkozik.

Ezután válassza ki a pontos anyagkivitelt: fenyőfa, alumíniumburkolatos fenyőfa, tölgyfa vagy alumíniumburkolatos tölgyfa. Ehhez külön adja meg a kívánt színt is. Ha még nem hozott végleges döntést, leírhatja a kívánt vizuális hatást vagy az előnyben részesített irányt, de az ajánlatkérésben világosan különböztesse meg a még nyitott elképzelést a már egyértelműen rögzített választástól.

A következő lépésben határozza meg a kívánt üvegfelépítést a kínált üvegezési lehetőségek közül. Ezt önálló választási pontként tüntesse fel, hogy ne az anyagból vagy az osztóléckiosztásból kelljen következtetni rá. Ezután adja meg a kiválasztott osztólécminta teljes és pontos megnevezését. Osztóléc nélküli kivitel esetén is kifejezetten ezt a változatot nevezze meg, ahelyett hogy az erre szolgáló mezőt üresen hagyná.

Ezután adja meg a kiválasztott kilincskivitelt, és hangolja össze a keret színével, az anyaggal és az osztóléckiosztással. A kilincsigényt külön választási pontként rögzítse, mivel a SPILKA vasalatok az ablak szerkezetéhez tartoznak. Írja le a mindennapi használat lényeges körülményeit is, például a magas parapetet, a mély kávát vagy azokat a rögzített beépített elemeket, amelyek megnehezíthetik a kilincs elérését és az ablak kényelmes kezelését.

Végül ellenőrizze, hogy ajánlatkérése tartalmazza-e a termék nevét, a pozíció megnevezését, a méreteket, az anyagot, az esetleges alumíniumburkolatot, a színt, az üvegezést, az osztóléckiosztást és a kilincsigényt. Egészítse ki a beépítési helyzet minden lényeges adatával, de ne feltételezzen nem igazolt műszaki tulajdonságokat. A rendezett összeállítás célzottabb visszakérdezéseket tesz lehetővé, és segít pontosan megérteni a kívánt konfigurációt. Így az egyes döntésekből jól követhető ajánlatkérés készül az egyedi méretre tervezett, forgástengelyes ablakhoz.

Rendelhető az ablak egyedi méretben?

Igen. Az ablak egyedi méretre készül. Az ajánlatkéréshez egyértelmű és követhető adatokra van szükségünk a tervezett építési nyílásról. A méretfelvétel módját mindig az adott falnyíláshoz, a konkrét építési helyzethez és a tervezett beépítési megoldáshoz kell igazítani.

Milyen anyagkivitelek érhetők el?

Fenyőfa, alumíniumburkolatos fenyőfa, tölgyfa és alumíniumburkolatos tölgyfa közül választhat. A megfelelő anyagkivitelt a kívánt megjelenés, az ablak tervezett környezete és az adott projekt egyedi követelményei alapján választhatja ki.

Választhatok színt?

Igen, a szín a választható kialakítási jellemzők egyike. A kiválasztott árnyalatot az anyaggal, az osztóléckiosztással, az üvegezéssel és a kilinccsel együtt hangolhatja össze, így az ablak valamennyi látható eleme egységes, átgondolt vizuális kompozícióként értékelhető.

Van kilincsválaszték?

Igen. A kilincs kivitele az elérhető vásárlási döntések része. Legjobb, ha a kilincset az anyaggal, színnel és osztólécképpel együtt választja ki. Vegye figyelembe azt is, hogy a kilincs a tervezett beépítési helyen a mindennapokban mennyire legyen jól elérhető.

Milyen az üvegezés felépítése?

2- vagy 3-rétegű hőszigetelő üvegegység választható. A felépítés hővisszaverő bevonatot, CHR típusú melegperemes távtartót és az üvegtáblák közötti argongáztöltést tartalmaz. Az üvegezés tömítésére fekete gumitömítéseket használnak.

CE-jelöléssel rendelkezik a forgástengelyes ablak?

Igen, a forgástengelyes ablak CE-jelöléssel rendelkezik. A projekt tervezésekor emellett mindig vegye figyelembe a konkrét beépítési helyzetet, valamint az adott felhasználási helyre és épületre vonatkozó műszaki és építésügyi követelményeket.

Mennyi ideig tart a forgástengelyes ablak kereskedelmi jótállása?

A kifelé nyíló, forgástengelyes ablakhoz 5 éves kereskedelmi jótállás tartozik. Az egyértelmű termékazonosítás és a választott konfiguráció későbbi igazolása érdekében őrizze meg a rendeléshez, valamint a ténylegesen kiválasztott kivitelhez kapcsolódó dokumentumokat.

Milyen adatokat készítsek elő ajánlatkéréshez?

Adja meg a termék nevét, a helyzet megnevezését és a tervezett nyílás méreteit. Egészítse ki az anyaggal, esetleges alumíniumburkolattal, színnel, üvegezéssel, osztólécképpel és kilincsigénnyel. A beépítési helyzetre és a külső oldali szabad mozgástérre vonatkozó adatok segítenek az ajánlatkérés egyértelmű projekthez rendelésében.

Kérjen ajánlatot egyedi forgástengelyes ablakára

Készítse elő a tervezett nyílás pontos méreteit, valamint az anyagra, az esetleges alumíniumburkolatra, a színre, a kilincsre, az üvegezésre és az osztóléckiosztásra vonatkozó igényeit. Egészítse ki ezeket a nyílás egyértelmű pozíciómegnevezésével és a beépítési helyzet minden lényeges adatával, különös tekintettel a külső oldali szabad mozgástérre. Küldje el az összegyűjtött információkat, hogy konkrét ajánlatot kérhessen az egyedi méretre gyártott, kifelé nyíló, forgástengelyes ablakhoz.
