„Kombi” oldalra nyíló ablak, kifelé nyíló

Fix oldalvilágító és nyitható szárny harmonikus összeállításban

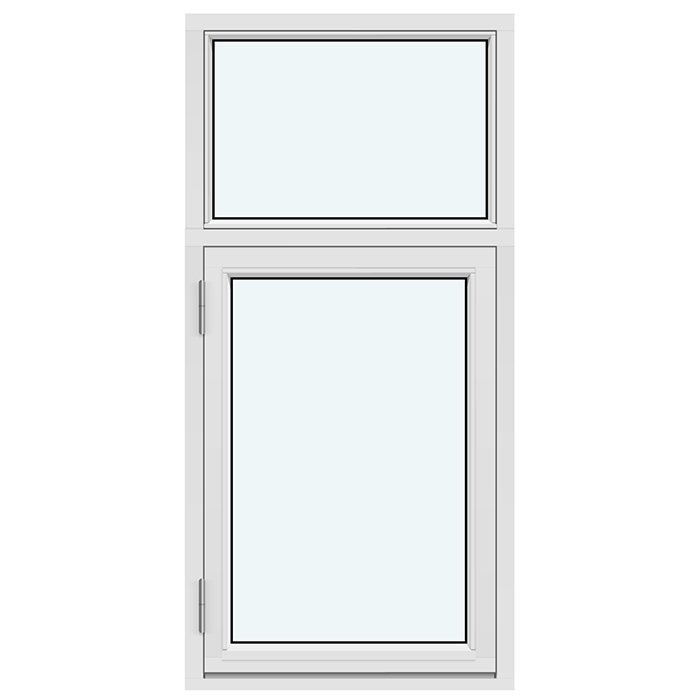

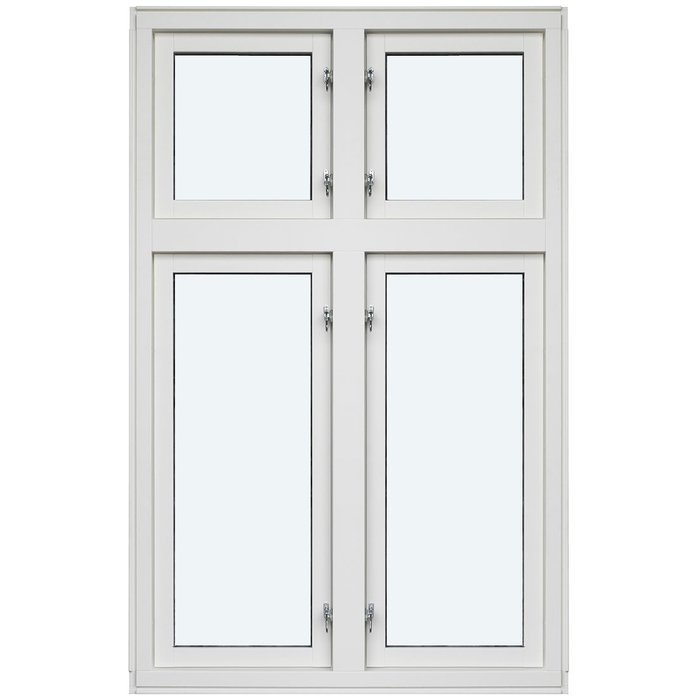

„Kombi” kifelé nyíló, oldalfüggesztésű ablak

Egyedi méretre gyártott kombinált ablak fix oldalvilágítóval és kifelé nyíló, oldalfüggesztésű szárnnyal. Fenyő- vagy tölgyfából készülhet, és mindkét faanyag alumíniumburkolatos kivitelben is kérhető. Válasszon projektjéhez illő színt, kilincset, üvegezést és egyet a megnevezett osztóbordakiosztások közül.

Nyitásmód

Kifelé nyíló

Anyag

Fenyő- vagy tölgyfa, mindkettő alumíniumburkolattal is

Üvegezés

Bevonatos hőszigetelő üveg melegperemmel és argontöltéssel

Testreszabás

Egyedi gyártás szín- és kilincsválasztással

01

Működtetés és mindennapi használat

Ennek a kombinált ablaknak a működtethető eleme a kifelé nyíló szárny; a másik mező végig fix üvegezésű marad. A mindennapi használat során ezért kizárólag az erre szolgáló szárnyat nyitja és zárja, miközben a fix oldalvilágító az egész összeállítás mozdulatlan része. Ez az egyértelmű feladatmegosztás olyan projektekhez illik, ahol egy összefüggő ablakfelületen belül mozgatható és nyugodt zónára egyaránt szükség van. A választható kilinccsel a működtetőelem a tervezett használathoz és az ablak megjelenéséhez igazítható, a fix mező funkciójának megváltoztatása nélkül.

Mivel a szárny kifelé mozog, nyitáskor nincs szükség a szárny ívének megfelelő szabad területre a belső térben. Ez fontos lehet a helyiség felőli bútorok és más tárgyak elhelyezésekor. Ugyanakkor a külső oldal is a használat megtervezésének része: döntés előtt ellenőrizze, hogy a tervezett beépítési helyzet megfelel-e ennek a nyitási iránynak, és nincs-e akadály a szárny mozgási tartományában. Nemcsak magát a falnyílást, hanem az ablak későbbi gyakorlati használatát is érdemes mérlegelni. A nyitásmódot ezért már a tervezés elején határozza meg, ne csak az osztóbordák vagy a szín kiválasztásakor.

Az egyértelmű tervezéshez az ajánlatkérésben világosan jelölje a fix mezőt és a szárnyat. Egy egyszerű, megnevezett nézetirányú rajz segít a két rész és a kívánt osztóbordakiosztás érthető bemutatásában. Ez különösen hasznos olyan mintáknál, ahol a fix mező és a szárny eltérően tagolt. Tüntesse fel a teljes mintamegnevezést, és a vázlaton mutassa meg, hogyan jelenjen meg a leírt tagolás a tervezett ablaknézetben.

A kilincs kiválasztása az elérhető összeállítás része. A szerkezethez SPILKA és IPA vasalatok vannak megadva, a konkrét kilincsválasztást azonban ettől külön kell kezelni. Ajánlatkérésében írja le, melyik kilincs illik projektje kialakításához, és azt is, hogyan kívánja az ablakot a mindennapokban használni. A kilincsre vonatkozó igényt a méretekkel, a teljes keretanyag-megjelöléssel, a színnel, az üvegezéssel és az osztóbordakiosztással együtt adja meg. Így minden műszaki és megjelenési döntés áttekinthető, egymással összevethető termékválasztássá áll össze.

02

Szerkezet, anyagok és alkatrészméretek

Az ablakkerethez négy teljes anyagmegjelölés közül választhat: fenyőfa, alumíniumburkolatos fenyőfa, tölgyfa, illetve alumíniumburkolatos tölgyfa. A fafajt és az alumíniumburkolat meglétét ezért mindig együttesen kell megadni. A profilok méretei kivitelenként eltérnek. A tok profil-, illetve alkatrészmérete 105 × 57 mm; alumíniumburkolatos kivitelben ugyanez 115 × 57 mm. A szárnykeret megfelelő mérete 76 × 65 mm, alumíniumburkolattal pedig 86 × 65 mm. Ezek kizárólag profilok, illetve szerkezeti elemek méretei: egyik adat sem azonos az elkészült ablak teljes szélességével vagy magasságával, ezért azokat külön kell kezelni az egyedi gyártási méretektől.

A szerelőfuratok megadott mérete 14 mm. Ez az adat kizárólag a furatokra vonatkozik: nem értelmezhető sem a falnyílás méreteként, sem a rögzítési pontok közötti távolságként. A teljes ablakszerkezet megtervezéséhez ezért továbbra is szükség van a projektre meghatározott gyártási méretekre. Mivel a termék egyedi méretben rendelhető, az ajánlatkérésben az ablak teljes méreteit világosan különítse el az itt közölt profil- és alkatrészméretektől. Egy feliratozott, egyértelmű méretvázlat ehhez jóval több használható információt ad, mint egy magyarázat nélküli számsor.

Az ablakhoz 2- vagy 3-rétegű hőszigetelő üveg választható. Az üvegezés hővisszaverő bevonatot, melegperemet (CHR) és argontöltést tartalmaz; az üvegcsatlakozásnál fekete gumitömítéseket alkalmaznak. A kifelé nyíló, oldalfüggesztésű „Kombi” ablak CE-jelöléssel rendelkezik, és öt év jótállás tartozik hozzá. Az ajánlatkérésben a kívánt üvegfelépítést önálló pontként rögzítse, elkülönítve a méret-, anyag- és megjelenési adatoktól, hogy a választott kivitel minden része egyértelmű maradjon.

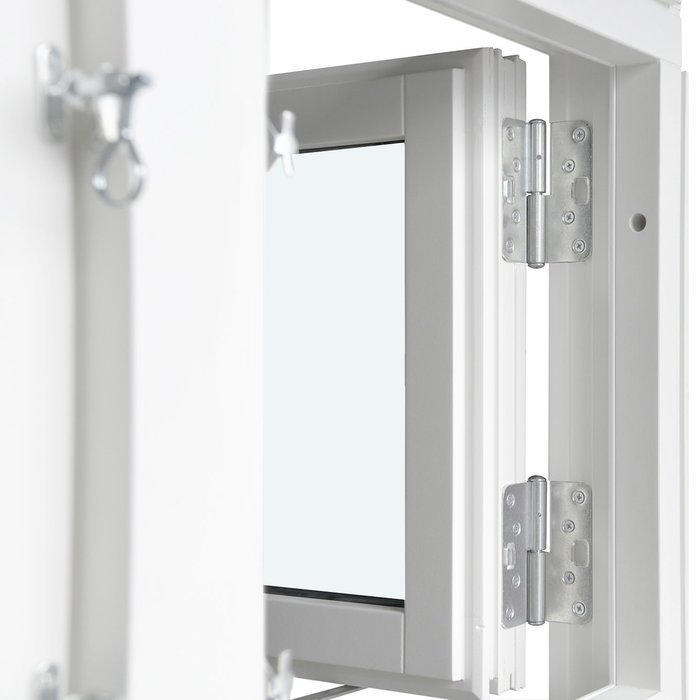

A szerkezethez SPILKA és IPA vasalatokat használnak. Az egyedileg egyeztethető lehetőségek közé tartozik a méretre gyártás, valamint a szín és a kilincs kiválasztása. Emellett meg kell határozni a kínált anyagkivitelt, az üvegezést és a megfelelő osztóbordakiosztást is. Az anyagot mindig teljes megnevezéssel tüntesse fel, például alumíniumburkolatos fenyőfaként vagy alumíniumburkolat nélküli tölgyfaként. Így a kívánt keretfelépítés félreérthetetlenül elkülönül a színre, a kilincsre és az üvegezésre vonatkozó választásoktól.

05

A tervezett nyílás helyes felmérése

Mivel a kombinált ablak egyedi méretben készülhet, a tervezés egyértelműen dokumentált falnyílással kezdődik. Minden megadott mérethez rendeljen világos megnevezést, és ne csupán különálló, magyarázat nélküli számokat küldjön. A vázlatról derüljön ki, hogy melyik nézetirányból készült, továbbá hol található a belső és a külső oldal. A kívánt felépítésnek megfelelően jelölje rajta külön a fix mezőt és a kifelé nyíló szárnyat is. Így a méretek, a nyitási irány, az elemek elhelyezkedése és a teljes ablaknézet együtt, félreérthetetlenül értelmezhető.

A nyílást több megfelelő ponton ellenőrizze, hogy a meglévő építési helyzet esetleges eltérései és szabálytalanságai láthatóvá váljanak. A tok, a szárnykeret és a szerelőfuratok közölt méretei nem helyettesítik a falnyílás, illetve a kívánt teljes ablakméret projektspecifikus adatait. E három mérettípust egymástól elkülönítve rögzítse, és minden értéket egyértelmű felirattal lásson el. Ez meglévő épületnél és új építésnél egyaránt érvényes, még akkor is, ha a tervezett nyílás méretei már szerepelnek a tervdokumentációban.

Ennél a terméknél a nyitási irány a tervezés lényeges része. A szárny kifelé mozog, ezért a külső oldalon elegendő szabad helyet kell figyelembe venni a tervezett használathoz. Ellenőrizze az ott meglévő vagy tervezett szerkezeti elemeket és tárgyakat, amelyek akadályozhatják a mozgásteret. A konkrét beépítési helyzet a döntő: a kifelé nyíló megoldásnak az épített környezethez és az ablak tervezett használatához is illeszkednie kell.

A kiválasztott osztóbordakiosztást ugyanazon a nézeten egészítse ki, amelyen a fix mező és a szárny is jelölve van. Így a méret- és formatervezési adatok könnyebben összevethetők. Ha a nyílás szabálytalan vagy különleges csatlakozási feltételekkel rendelkezik, ezt a projektleírásban és a vázlaton jól láthatóan jelezze. Az áttekinthető dokumentáció elkülöníti a falnyílás méreteit, a kívánt teljes ablakméreteket és a közölt profilméreteket, megkönnyítve az ajánlat pontos feldolgozását.

06

Szín, anyag és vizuális kompozíció

A kombinált ablak megjelenését az anyag, a szín, az üvegfelületek és az osztóbordák együttes hatása alakítja. A fenyőfa és a tölgyfa egyaránt választható tisztán fa kivitelben vagy az adott faanyaghoz tartozó alumíniumburkolattal. Ezeket az anyagmegnevezéseket ne rövidítse le pusztán „fára” vagy „alumíniumra”, mert a burkolat mindig a kiválasztott faanyaggal együtt határozza meg a kivitelt. Annak eldöntésekor, hogy melyik változat illik projektjéhez, vizsgálja meg a belső és külső nézetet, valamint a környező építészet anyagait és megjelenését is.

Az ablakhoz színválasztás áll rendelkezésre. Színigényét a lehető legpontosabban fogalmazza meg, és mindig rendelje hozzá a kiválasztott teljes anyagkivitelhez. A kívánt árnyalatot ne csak önmagában mérlegelje: értékelje a belső és a külső nézetben, valamint a környező építészeti elemekkel való összhangjában is. Egy feliratozott áttekintés, homlokzati nézet vagy egyszerű vázlat különösen akkor hasznos, ha több ablakot kell beilleszteni egy már meglévő szín- és homlokzati koncepcióba. Így az egyes elemekre vonatkozó színválasztás összehangolható.

A fix mező és a nyitható szárny egymáshoz viszonyított aránya jelentősen meghatározza az ablak összképét. Az osztóbordák nélküli fix mező nagy, nyugodt üvegfelületként hathat, míg a szárny osztóbordái finomabb vizuális rendet teremthetnek. Ha mindkét terület hasonlóan tagolt, a kompozíció szabályosabbnak és egységesebbnek tűnhet. Eltérő kiosztások esetén tudatosan különböző hangsúly alakul ki a két rész között. Ezt a hatást egyszerű homlokzati nézeten lehet a legjobban megítélni, amelyen a szomszédos vonalak, nyílások és más épületelemek is láthatók.

A kilincs kiválasztása is az ablak látható összeállításának része, és a vasalatoktól külön kezelendő. A kívánt kilincset anyaggal, színnel és osztóbordakiosztással együtt adja meg tömör projektösszefoglalóban. Így könnyebb megítélni, hogy az egyes döntések azonos formatervezési irányt támogatnak-e. A fekete gumitömítések műszaki üvegcsatlakozást alkotnak; az összképet ezen túl főként a keretanyag, a szín, az üvegfelületek és az osztóbordák tagolása határozza meg.

07

Kapcsolódó terméktípusok célzott összehasonlítása

A kifelé nyíló, oldalfüggesztésű „Kombi” ablak egy fix mezőt és egy működtethető szárnyat kapcsol össze. Ha ez az alapforma vagy nyitásmód nem illik a tervezett falnyíláshoz, érdemes kínálatunk más ablak- és ajtótípusaival célzottan összehasonlítani. Először a projekt alapvető kérdéseit tisztázza: homlokzati vagy tetőnyílásról van-e szó, az elemnek befelé vagy kifelé kell-e nyílnia, egy vagy két mozgatható szárny szükséges-e, illetve ablak helyett teraszajtóra van-e szükség. Ezek után hasonlítsa össze a megfelelő terméktípusok anyagait, üvegezését, nyitási mechanizmusát és megjelenési lehetőségeit.

Tetőnyíláshoz alsó működtetőkilinccsel ellátott, forgástengely körül billenő tetőablak érhető el. Kifelé nyíló homlokzati ablakoknál az egy- vagy kétszárnyú, függőleges forgástengelyű fordulóablak lehet alternatíva a fix mezőből és oldalfüggesztésű szárnyból álló kombináció helyett. Ezek az ablakok a „Kombi” modellhez hasonlóan fenyő- vagy tölgyfából készülhetnek, mindkét faanyag alumíniumburkolatos kivitelében is, és 2- vagy 3-rétegű hőszigetelő üvegezéssel rendelhetők. Az elérhető osztóbordakiosztások az egyes terméktípusoknál eltérhetnek, ezért mindig az adott változat lehetőségeit hasonlítsa össze.

Ha az ablaknak befelé kell nyílnia, egy- és kétszárnyú, bukó funkciós változatok választhatók. Mindkettő fenyőből vagy tölgyből, illetve ezek alumíniumburkolatos kivitelében készül, 2- vagy 3-rétegű hőszigetelő üveggel. Tűzállósági igényhez önálló, befelé nyíló EI30 tölgyfa ablak is rendelkezésre áll 2-rétegű hőszigetelő üveggel. A megfelelő kategóriát ezért a részletek kiválasztása előtt a nyitásmód és a használat alapján határozza meg.

Teraszkapcsolat kialakításához ablak helyett az egyszárnyú, kifelé nyíló teraszajtók jöhetnek szóba. Ezek normál kivitelben és történeti stílusú változatban is elérhetők. Az adott kiviteltől függően a megnevezett kialakítások között osztatlan üvegezés, vízszintes vagy függőleges osztóbordák, továbbá üvegezésből és tömör betétből álló kombinációk is szerepelnek. A választás során a kívánt vizuális hatás mellett elsősorban azt tisztázza, hogy projektjéhez működtethető ablakra vagy teljes értékű, átjárásra szolgáló teraszkijáratra van-e szükség. A két terméktípus eltérő funkcióját ne pusztán a hasonló megjelenés alapján ítélje meg.

Az alábbi kapcsolódó termékek áttekintést adnak a tetőnyílásokhoz, befelé vagy kifelé nyíló homlokzati ablakokhoz, EI30 követelményekhez és teraszkapcsolatokhoz illő alternatívákról: Forgástengely körül billenő tetőablak: Egyszárnyú, függőleges forgástengelyű, kifelé nyíló fordulóablak, Kétszárnyú, függőleges forgástengelyű, kifelé nyíló fordulóablak, Egyszárnyú, befelé nyíló ablak, Kétszárnyú, befelé nyíló ablak, EI30 tűzgátló, befelé nyíló ablak, Egyszárnyú, kifelé nyíló teraszajtó, Egyszárnyú, kifelé nyíló teraszajtó történeti stílusban.

08

Ajánlatkérésének előkészítése lépésről lépésre

Ajánlatkérését rövid, áttekinthető projektleírással kezdje, és erősítse meg benne, hogy fix mezőből és kifelé nyíló, oldalfüggesztésű szárnyból álló kombinált ablakot szeretne. Írja le a tervezett beépítési helyzetet, a környező szerkezeteket és a használat szempontjából lényeges körülményeket, majd csatoljon egyszerű ablaknézetet. Mindig tüntesse fel, hogy a rajz az ablakot belülről vagy kívülről ábrázolja. Így a kívánt kompozíció, a nyitási irány és az épített környezet már az ajánlatkérés elején együtt értelmezhető, és a fix, illetve mozgó rész helye is egyértelmű marad.

Ezután adja meg a tervezett gyártási méreteket, és azokat világosan válassza el a falnyílás méreteitől, valamint a közölt profiladatoktól. A feliratozott vázlat egy dokumentumban mutathatja a méretvonalakat, a fix mezőt, a szárnyat, a belső és külső oldalt, illetve a nézetirányt. Következetesen metrikus mértékegységeket használjon, és kerülje a felirat nélküli önálló értékeket. A nyílás vagy a csatlakozó szerkezetek sajátosságait is egyértelműen jelezze a rajzon vagy a projektleírásban.

Ezután válassza ki és teljesen nevezze meg az anyagkivitelt: fenyőfa, alumíniumburkolatos fenyőfa, tölgyfa vagy alumíniumburkolatos tölgyfa. Színigényét és a kívánt kilincskivitelt külön pontokban adja meg, hogy egyik választás se keveredjen a keret anyagával. Így egyértelmű marad, melyik adat vonatkozik a keret felépítésére, melyik a színhatásra, és melyik a működtetőelemre. A SPILKA és IPA vasalatok a termék műszaki adatai közé tartoznak; ezeket nem szabad összetéveszteni a rendelkezésre álló kilincsválasztással vagy önálló kilincsmárka-választásként értelmezni.

Ezután nevezze meg a kívánt 2- vagy 3-rétegű hőszigetelő üvegfelépítést, és írja be a kiválasztott osztóbordakiosztás teljes megnevezését. Ellenőrizze, hogy a fix mező és a szárny a vázlaton ugyanúgy tagolt-e, mint a kiválasztott mintában. Eltérően tagolt területeknél jól láthatónak kell lennie, mely osztóbordák tartoznak a fix mezőhöz, és melyek a szárnyhoz. A megadott nézetirány megelőzi a belső és külső nézet közötti félreértést.

Végül ellenőrizze, hogy a nyitásmód, méretek, anyagkivitel, szín, üvegfelépítés, osztóbordakiosztás és kilincsválasztás teljes és ellentmondásmentes-e. Ügyeljen arra, hogy minden rajz feliratozott legyen, és a falnyílás méretei, a kívánt teljes ablakméretek, valamint a profilméretek világosan elkülönüljenek. Az így strukturált ajánlatkérés érthető áttekintést ad projektjéről, és segíti egyedi méretre készülő „Kombi” oldalra csukló ablakának célzott összeállítását.

Milyen anyagkivitelek kérhetők?

A kifelé nyíló, oldalfüggesztésű „Kombi” ablak fenyőfa, alumíniumburkolatos fenyőfa, tölgyfa vagy alumíniumburkolatos tölgyfa kivitelben érhető el. Az ajánlatkérésben mindig a teljes anyagmegnevezést adja meg a többi projektadattal együtt, hogy a választott fafaj és az alumíniumburkolat megléte egyaránt egyértelmű legyen.

Kiválaszthatom az ablak színét?

Igen. A színválasztás az elérhető döntési lehetőségek része. Mivel a kívánt hatás függ az anyagtól, az osztóbordakiosztástól és a környezettől, színelképzelését minél pontosabban nevezze meg, és a választott anyagkivitellel együtt adja meg.

Választható kilincs?

Kilincsválasztás rendelkezésre áll. A kívánt kilincset célszerű közvetlenül az ajánlatkérésben megnevezni, hogy azt az anyaggal, a színnel, az üvegezéssel, az osztóbordakiosztással, a méretekkel és a tervezett használattal együtt lehessen értékelni. A SPILKA és IPA megnevezés a szerkezethez használt vasalatokra vonatkozik; ezek a márkák ettől függetlenül nem jelentenek garantált vagy szabadon választható kilincsmárkát.

Mennyi ideig tart a „Kombi” ablak jótállása?

A kifelé nyíló, oldalfüggesztésű „Kombi” ablakhoz öt év jótállás tartozik. Őrizze meg rendelésének dokumentumait és a teljes termékspecifikációt, hogy a kiválasztott kivitel, a méretek, az anyag, a szín, az üvegezés, az osztóbordakiosztás és a kilincs egyértelműen visszakereshető és azonosítható legyen.

Eltérően tagolható a fix mező és a szárny?

Igen. Választhat olyan osztóbordakiosztást, amelyben a fix mező és a nyitható szárny eltérő módon tagolt. Így például egy osztatlan fix mező vízszintes vagy függőleges osztóbordákkal tagolt szárnnyal is kombinálható. Ehhez válasszon a rendelkezésre álló, teljes megnevezéssel felsorolt kiosztások közül, és a kívánt elrendezést nézetrajzon is jelölje.

Alkalmas a kombinált ablak egyedi falnyíláshoz?

Az egyedi méretre gyártás lehetővé teszi, hogy az ablakot a tervezett falnyíláshoz igazítsák. Ehhez megbízható, egyértelműen megjelölt nyílásméretekre és a teljes beépítési helyzet pontos leírására van szükségünk. Tervezéskor vegye figyelembe a szárny kifelé irányuló mozgását, a szükséges külső szabad teret és a környező szerkezeti elemeket is.

Az alumíniumburkolat fenyőhöz és tölgyhöz is elérhető?

Mindkét faanyag, vagyis a fenyő és a tölgy is szerepel alumíniumburkolatos kivitelben. Fontos, hogy ajánlatkérésében ne csupán „alumíniumot” adjon meg, hanem a burkolat alatti kívánt faanyagot is pontosan nevezze meg. Így egyértelmű marad, hogy választásának alapja fenyőfa vagy tölgyfa, és az alumíniumburkolat melyik keretkivitelhez tartozik.

Mit tegyek, ha más nyitásmódra van szükség?

Először a kívánt működtetési irányt és nyitási mechanizmust vizsgálja meg. Ez a kombinált ablak kifelé nyílik. Más beépítési helyzetekhez összehasonlíthatja befelé nyíló ablakokkal, függőleges forgástengelyű, kifelé nyíló fordulóablakokkal vagy forgástengely körül billenő tetőablakkal. A döntő szempont a beépítés helye, a nyitási irány és a szükséges mozgatható szárnyak száma.

Kérjen ajánlatot egyedi méretű, oldalfüggesztésű „Kombi” ablakára

Tervezze meg kombinált ablakát projektjének konkrét adottságaihoz igazítva. Küldje el a tervezett méreteket, a teljes anyagkivitelt, a kívánt színt, az osztóbordakiosztást, az üvegfelépítést és a kilincsre vonatkozó igényét. Minél világosabban és pontosabban adja meg ezeket az adatokat, annál célzottabban tudjuk értelmezni ajánlatkérését, elkülöníteni a különböző műszaki választásokat, és összeállítani a kifelé nyíló, oldalfüggesztésű „Kombi” ablakot a tervezett nyíláshoz.
