Történelmi stílusú, kifelé nyíló „Kombi” oldalpántos ablak

Fix üvegezésű mező és nyíló szárny történelmi kompozícióban

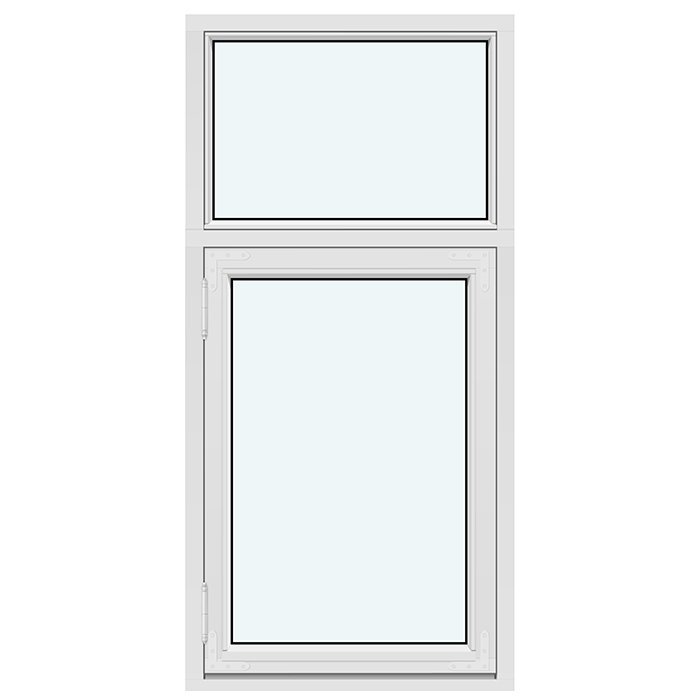

Historikus stílusú „Kombi” oldalpántos ablak, kifelé nyíló

Egyedi méretre készülő faablak fix üvegezésű mezővel, kifelé nyíló szárnnyal, választható osztással és hőszigetelő üvegezéssel.

Nyitásmód

Kifelé nyíló

Faanyag

Fenyő- vagy tölgyfa

Üvegezés

Két- vagy háromrétegű hőszigetelő üvegezés

Jelölés

CE-jelöléssel ellátott

01

Működtetés és mindennapi használat

A „Kombi” oldalpántos ablaknál a szárny a kompozíció mozgatható eleme, és kifelé nyílik. A mellette lévő mező fix üvegezésű marad. A mindennapi használatban ez a felosztás könnyen érthető: a szárnyat működteti, míg a fix mező az ablak változatlan része. A megoldás olyan projektekhez illik, ahol az összefüggő ablakfelületnek egyszerre kell nyitható és rögzített részt tartalmaznia.

Mivel a szárny kifelé nyílik, a mozgásterét szabadon kell hagyni. Vegye figyelembe az ablak előtt lévő tárgyakat, valamint a csatlakozó épületrészeket, kávákat, korlátokat vagy növényzetet. Ez a teljes nyitási mozgásnál és a nyitott szárny használatánál is fontos. A külső oldalt ezért már korán vizsgálja meg a tervezett méretekkel, a beépítési hellyel és az ablak elérhetőségével együtt.

A kényelmes kezeléshez az ablak elhelyezése is számít. Gondolja át, honnan éri el a kilincset és hogyan működteti a szárnyat. Egy mély munkafelület fölötti ablak például más elérhetőségi követelményeket támaszt, mint egy szabadon hozzáférhető falnyílásban lévő ablak. A rendelkezésre álló kilincset ezért vegye figyelembe a konfigurációban, és írja le az ajánlatkérésben a beépítési helyzetet, ha az a használat szempontjából lényeges.

A fix üvegezésű mező nem igényel működtetést. Szerepe, hogy nyugodt kiegészítője legyen a nyíló szárnynak, és együtt alakítsák az ablak látványát. A választott osztásminta szerint a fix mező visszafogott maradhat, vagy követheti a szárny vonalait. A napi használat során tehát két szempontot külön kezeljen: a szárny szabad mozgását és elérhetőségét, valamint a mozgó és a fix üvegezésű mező kívánt vizuális kapcsolatát.

Minden nyitás előtt ellenőrizze, hogy a külső mozgástér szabad-e. Ez különösen hasznos, ha az ablak közelében a növényzet vagy más tárgyak megváltoztak.

02

Szerkezet, alkatrészméretek és felszereltség

A szerkezet tokból, mozgó szárny keretéből és fix üvegezésű mezőből áll. Fenyőfa és tölgyfa választható. Döntését hangolja össze a kívánt színnel, osztásképpel, kilinccsel és az épületen már meglévő elemekkel. A termék felszereltségéhez SPILKA és IPA vasalatok tartoznak.

Itt található minden számszerű termékadat: a tok alkatrészmérete 105 × 57 mm, a szárnykereté 76 × 65 mm. A szerelőfuratok mérete 14 mm. A termékhez 5 éves kereskedelmi jótállás tartozik. Az üvegezés 2- vagy 3-rétegű hőszigetelő üvegezésként érhető el. Ezek az értékek egyes alkatrészeket és jellemzőket írnak le; nem az egész ablak mélységét, szélességét vagy magasságát jelentik.

Az ablak CE-jelöléssel rendelkezik. A kivitel összeállításakor különösen fontos a méret, a faanyag, a szín, a kilincs, az üvegezés és a választott osztásminta. Ezeket külön rögzítse az ajánlatkérésben, hogy a fix mezőből és kifelé nyíló szárnyból álló kialakítás egyértelműen leírható legyen.

A keretméreteknél fontos megkülönböztetni az alkatrészt a teljes terméktől. A megadott értékek a tokra és a szárnykeretre vonatkoznak. Az ablak tényleges rendelési méretét ezzel szemben a tervezett nyílás és az Ön méretigénye határozza meg. Az alkatrészméreteket ezért ne vigye át kész külső méretként a projektjére. Jegyzeteiben tartsa külön a mért nyílásméreteket és a termék alkatrészadatait.

A fix üvegezésű mező és a szárny egy közös egységet alkot. Az ajánlatkérésben ezért nemcsak a teljes méretet, hanem a kívánt tagolást is érthetően írja le. Szöveges adatait egy egyszerű vázlat egészítheti ki, amelyen jelöli a fix mezőt, a szárnyat és a nyitásirányt. Így világos lesz, hogyan értelmezi az ablakot a meghatározó nézeti oldal felől.

05

A tervezett ablaknyílás felmérése

Mivel az ablak egyedi méretben készül, a megalapozott ajánlatkérés a tervezett építési nyílás gondos felmérésével kezdődik. A nyílást több ponton mérje meg, mert a meglévő falak és régebbi csatlakozások szabálytalanok lehetnek. Az adatokat úgy jegyezze fel, hogy egyértelmű maradjon a mérési hely. Határozza meg azt is, melyik oldalról nézi a vázlatot vagy leírást.

Ezután vizsgálja meg az ablak környezetét. Kívül a szárnynak szabad mozgástérre van szüksége. A tetőkinyúlás, a káva, a korlát, a növényzet vagy más szomszédos elem fontos lehet a konkrét tervezésben. Belül főként azt ellenőrizze, hogy a kilincs jól elérhető marad-e. Ablakpárkány, munkafelület, bútor vagy más beépített elem befolyásolhatja, mennyire kényelmesen működtethető a szárny.

Ezután tekintse át az épületszerkezeti csatlakozást. A nyílás állapota, a csatlakozó anyagok és a meglévő burkolatok szerepeljenek az anyagaiban, ha hatással lehetnek a méret meghatározására. Csereablaknál célszerű a meglévő helyzetet a kívánt termékméretektől külön dokumentálni. Ne vigye át ellenőrzés nélkül a régi elemek méreteit az új ablakra.

A fix mező és a szárny tájolását is egyértelműen meg kell adni. A „bal” és „jobb” kifejezés félreérthető lehet, ha nincs megnevezve a nézeti oldal. Vázlatán ezért jelölje a belső és külső oldalt, valamint a kifelé nyíló szárnyat. A kívánt osztásmintát úgy rajzolja be, hogy a vonalak a megfelelő mezőhöz tartozzanak. Az áttekinthető ábrázolás csökkenti a visszakérdezések számát az ajánlatkérés összeállításakor.

Ez az előzetes vizsgálat nem helyettesíti a projektspecifikus építészeti értékelést, de rendezett alapot ad. Elkülöníti egymástól a mért értékeket, a megfigyelt körülményeket és a személyes tervezési kívánságokat. Ez különösen hasznos történelmi épületeknél, ahol a nyílások, csatlakozások és szomszédos szerkezeti elemek nem mindig teljesen egységesek. Minél egyértelműbbek a kiinduló adatok, annál pontosabban egyeztethető hozzájuk a faanyag, szín, üvegezés, kilincs és osztáskép.

06

Szín, faanyag és egységes látvány

Az ablak historikus hatását a keret anyaga, a mezőfelosztás, az osztóvonalak és a szín együttese adja. Fenyőfa és tölgyfa választható. Döntésénél vegye figyelembe az épület kívánt karakterét, valamint a meglévő ablakokat, ajtókat és látható faelemeket. Ezután a színt, az osztásmintát és a kilincset a választott faanyaghoz, illetve az átfogó kialakítási koncepcióhoz igazíthatja.

A színválasztás is az elérhető rendelési lehetőségek közé tartozik. A szín szorosan összekötheti az ablakot a homlokzattal, vagy hangsúlyosabbá teheti a tagolását. Meglévő épületnél viszonyítási pontként szolgálhatnak a meglévő ablakok, ajtók, burkolatok és más látható épületrészek. Új koncepciónál az ablakszín a teljes anyag- és színtervbe illeszthető. A konkrét színigényt egyértelműen tüntesse fel az ajánlatkérésben.

A Kombi-elv egy fix mezőt és egy működtethető szárnyat kapcsol össze egységes ablakkompozícióvá. Az osztások eltérően tagolhatják a két részt, vagy ismétlődő vonalakat vezethetnek végig mindkét üvegfelületen. Az osztatlan fix mező a tagolt szárny mellett a működtethető részt emeli ki, míg a függőleges vagy keresztező vonalak vizuálisan szorosabban kapcsolhatják össze a két mezőt. Irányadó mindig valamelyik rendelkezésre álló, rögzített osztásminta.

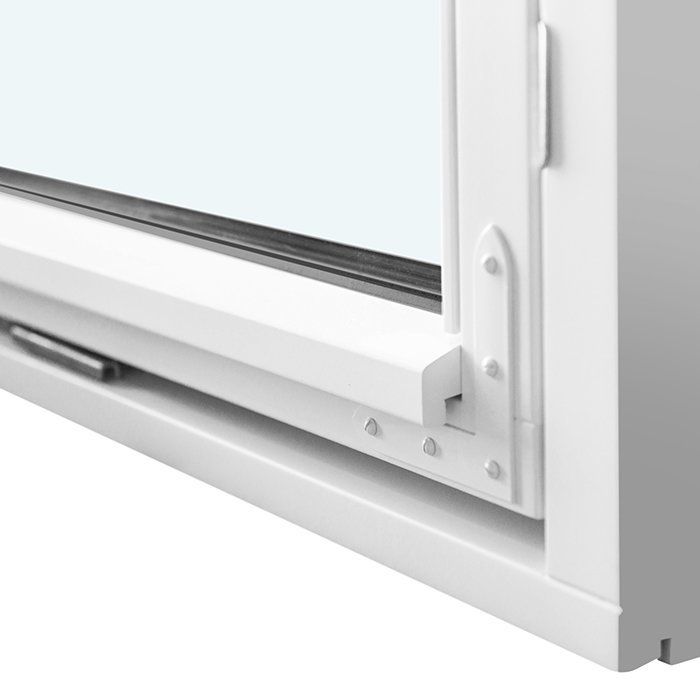

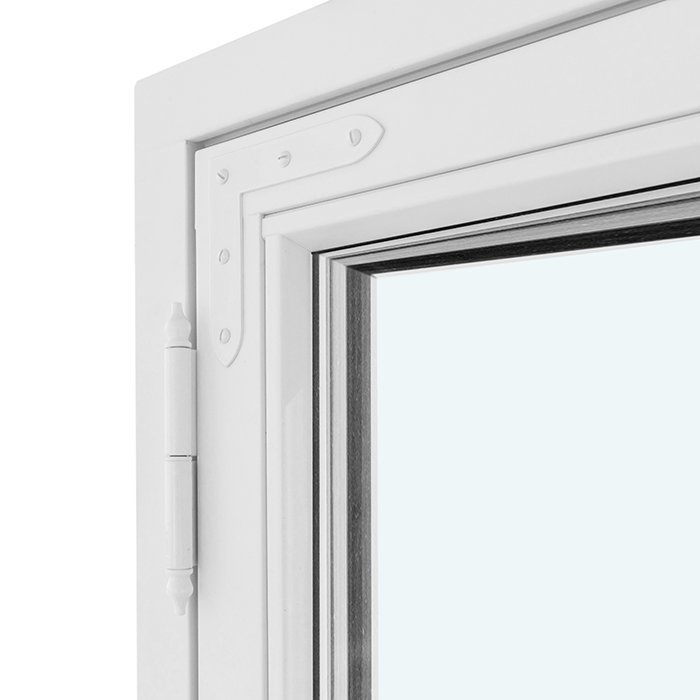

A fekete gumitömítések biztosítják az üveg tömítését, míg a keretszín, a fa felülete és az osztások vezetése a vizuális összhangot alakítja. A műszaki felszereltséghez SPILKA és IPA vasalatok tartoznak; kilincs is választható. A kilincsigényt a színnel, faanyaggal és osztásmintával együtt rögzítse, hogy az ajánlatkérésben a műszaki felszereltség és a látható kialakítási döntések világosan elkülönüljenek.

Hasznos döntési módszer, ha először néhány szóban rögzíti a kívánt összhatást: inkább nyugodt, erősebben tagolt, meglévő vonalakhoz igazodó vagy önálló kompozíció legyen. Ezután rendeljen hozzá megfelelő, megnevezett osztásmintát, és egészítse ki a faanyaggal, színnel és kilincsigénnyel. Így áttekinthető választás születik, amelyben minden látható jellemzőnek saját szerepe van, és nem műszaki adatokból kell levezetni.

07

Rokon ablaktípusok és teraszajtók összehasonlítása

A „Kombi” oldalpántos ablak fix üvegezésű mezőt és kifelé nyíló szárnyat egyesít. Rokon termékek összehasonlításánál először a nyitásirány, a szárnyak száma, a működtetés módja és a rendeltetés számít. Ezután közvetlenül az adott ablaknál vagy teraszajtónál ellenőrizze az anyagot, üvegezést, osztásmintát és további felszereltséget. Így a megfelelő terméktípust még a méret, szín és kilincs kiválasztása előtt meghatározhatja.

Kifelé nyíló alternatívaként egy- és kétszárnyú, függőleges tengely körül forduló ablakok állnak rendelkezésre. Azokhoz a projektekhez, ahol a szárnyaknak befelé kell nyílniuk, a rokon kínálat egy- és kétszárnyú, bukófunkciós ablakokat is tartalmaz. Hasonlítsa össze a szükséges mozgásteret és a működtethető szárnyak kívánt számát ennek a historikus ablaknak a fix mezőből és kifelé nyíló oldalpántos szárnyból álló kialakításával.

Ha projektjéhez EI30 termékbesorolású ablak szükséges, a rokon választékban egy befelé nyíló EI30 kivitel és egy kifelé nyíló EI30 tűzgátló billenőablak található. Mindkettő tölgyfából készül, és hővisszaverő bevonatú kétrétegű hőszigetelő üvegezéssel rendelkezik. Ezeket a termékeket külön hasonlítsa össze projektje követelményeivel, mert az itt bemutatott „Kombi” oldalpántos ablak nem EI30 termékként kapható.

Kültéri, járható kijárathoz inkább az egyszárnyú, kifelé nyíló teraszajtókat hasonlíthatja össze. Az általános kivitel mellett historikus stílusú változat is elérhető. Mindkettő fenyő- vagy tölgyfából készül, és két- vagy háromrétegű hőszigetelő üvegezéssel rendelhető; kiviteltől függően paneles kialakítások is rendelkezésre állnak. Az általános teraszajtónál alumíniumburkolatos faváltozatok is választhatók.

Az alábbi választék kiindulópont a jóváhagyott rokon termékek összehasonlításához. Az adott terméket megnyitva kizárólag annak saját jellemzőit, kialakítását és elérhető opcióit ellenőrizze: Egyszárnyú, függőleges tengely körül forduló, kifelé nyíló ablak Kétszárnyú, függőleges tengely körül forduló, kifelé nyíló ablak Egyszárnyú, befelé nyíló ablak Kétszárnyú, befelé nyíló ablak EI30 tűzgátló ablak, befelé nyíló EI30 tűzgátló billenőablak, kifelé nyíló Egyszárnyú, kifelé nyíló teraszajtó Historikus stílusú, egyszárnyú, kifelé nyíló teraszajtó

08

Néhány lépésben az áttekinthető ajánlatkéréshez

Kezdje a projekt egyértelmű megnevezésével, és írja le, hogy historikus stílusú „Kombi” oldalpántos ablakot kér. Mellékeljen vázlatot a tervezett nyílásról, amelyen a belső és külső oldal, a fix mező, a szárny és a nyitásirány is jelölt. Gondosan felvett méreteihez írja oda azt is, hol mérte őket. Így az építési nyílás és a kívánt ablak világosan elkülönül.

Ezután válasszon egyet a megnevezett osztásminták közül. Ne csupán annyit írjon, hogy „osztással”, hanem külön írja le a fix mező és a szárny vonalait. Vázlat használatakor az legyen összhangban a szöveges megadással. Így látható marad, hogy a fix mező osztatlan-e, függőleges osztást kap-e, vagy vízszintes és függőleges vonalakat is tartalmaz.

Ezután jegyezze fel a kívánt választási jellemzőket: fenyőfa vagy tölgyfa, színigény, előnyben részesített üvegezési felépítés és kilincsigény. Ezek a konfiguráció különböző részeire vonatkoznak, ezért mindegyiknek külön sort adjon. Ha valamelyik jellemzőn még gondolkodik, jelölje nyitott döntésként, ahelyett hogy több, egymásnak ellentmondó adatot írna egymás mellé magyarázat nélkül.

A beépítési helyzetről csak akkor egészítse ki az ajánlatkérést, ha az a megértéshez fontos. Ilyen lehet egy szomszédos épületrész, rendhagyó nyílásforma vagy a kilincs elérhetősége. A megfigyelt körülményeket válassza el a kívánt termékjellemzőktől. Az, hogy „kívül szomszédos épületrész található”, a helyzetet írja le; az ebből következő méret- vagy tervezési döntést külön kell ellenőrizni.

Végül ellenőrizze, hogy minden adat ugyanazt a nézeti oldalt használja-e, és a fix mező, illetve a szárny egyértelműen azonosítható-e. Nézze meg azt is, hogy szerepelnek-e a méretek, az osztásminta, a faanyag, a szín, az üvegezés és a kilincsigény. A rövid, rendezett ajánlatkérés hasznosabb, mint a hosszú, következetlen fogalmakkal írt leírás. Ezzel a sorrenddel világos alapot teremt egyedi méretű „Kombi” oldalpántos ablakának további egyeztetéséhez.

Egyedi méretben is elérhető a „Kombi” oldalpántos ablak?

Igen. Az ablak egyedi méretre készül. Érdemi ajánlatkéréshez szükségünk van a tervezett nyílás méreteire. Ezeket több helyen gondosan ellenőrizze, és írja meg azt is, ha különleges épületszerkezeti csatlakozásokat vagy szomszédos elemeket kell figyelembe venni.

Milyen faanyagok választhatók?

Fenyőfa és tölgyfa választható. Mindkét anyag jól illeszkedik a faablak jellegzetes megjelenéséhez. Hogy projektjéhez melyik faanyag megfelelő, azt a kívánt kialakítás, a meglévő épületelemek és személyes preferenciája alapján mérlegelheti.

Választhatok színt az ablakhoz?

Igen. A színválasztás az elérhető rendelési lehetőségek közé tartozik. Döntésénél vegye figyelembe a homlokzatot, a meglévő ablakokat, ajtókat és látható faelemeket. A konkrét színmegjelölés szerepeljen az ajánlatkérésben, hogy a kialakítási igény egyértelműen rögzíthető legyen.

Milyen üvegezés tartozik ehhez az ablakhoz?

Két- vagy háromrétegű hőszigetelő üveg érhető el. Mindkét kivitel hővisszaverő bevonattal, melegperemes távtartóval és argongáztöltéssel készül. Az ajánlatkérésben adja meg a kívánt kivitelt, hogy azt a többi termékjellemzővel együtt vehessük figyelembe.

Mit jelent ennél az ablaknál a „Kombi”?

A „Kombi” elv egy fix üvegezésű mezőt kapcsol össze egy kifelé nyíló szárnnyal. A pontos osztásképet a megnevezett kialakítási minták egyike határozza meg. Így a fix mező és a szárny lehet visszafogott, vagy vízszintes és függőleges osztásokkal tagolt.

Választhatók különböző osztásminták?

A választék több rögzített mintát tartalmaz: az osztatlan fix mezőtől és osztatlan szárnytól a vízszintes és függőleges osztásokat alkalmazó felosztásokig. A rendelkezésre álló minták a két mezőt különböző kombinációkban érintik; a termékleírás kialakítási fejezete ismerteti őket.

Választhatok kilincset?

Igen. A kilincsválasztás az elérhető rendelési lehetőségek része. Kilincsigényét a méretekkel, faanyaggal, színnel, üvegezéssel és osztásmintával együtt adja meg. Így minden kialakítási és funkcionális adat egy közös, jól ellenőrizhető ajánlatkérésben szerepel.

Mennyi ideig tart a „Kombi” oldalpántos ablak kereskedelmi jótállása?

A „Kombi” oldalpántos ablakhoz 5 éves kereskedelmi jótállás tartozik. Ajánlatkérésében tüntesse fel a pontos terméknevet és a választott konfigurációt, hogy a méret, faanyag, szín, üvegezés, kilincs és osztásminta egyértelműen a kért ablakhoz tartozzon.

Kérjen ajánlatot „Kombi” oldalpántos ablakára

Historikus jellegű, fix üvegezésű mezővel és kifelé nyíló szárnnyal készülő ablakot tervez? Küldje el a tervezett nyílás méreteit, az előnyben részesített osztásmintát, valamint a faanyagra, színre, üvegezésre és kilincsre vonatkozó igényeit. Segítünk az elérhető jellemzők áttekinthető összeállításában és a projektjéhez illő ajánlatkérés előkészítésében.
