Super Low Uw passzívházablak, kifelé nyíló

Forgószárny tudatosan kifelé vezetett nyitással

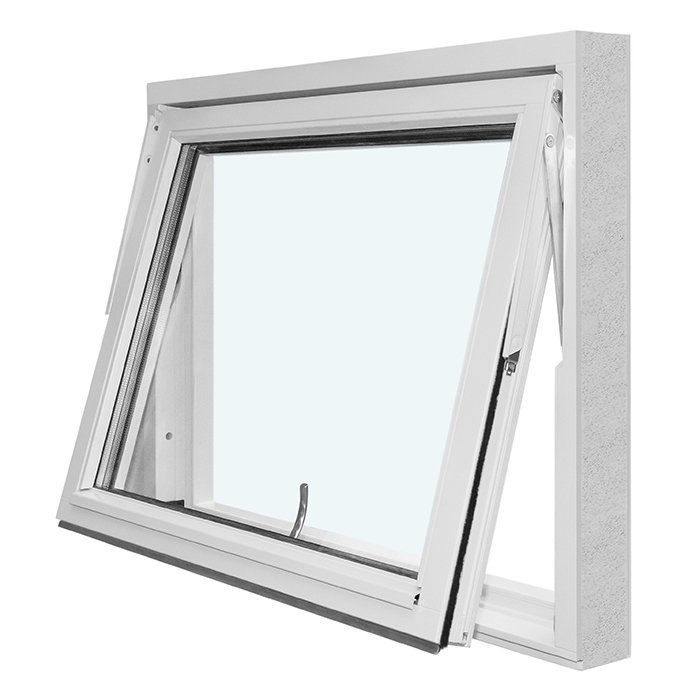

Super Low Uw passzívház ablak, kifelé nyíló

Egyedi méretre készülő, fenyőfa passzívház ablak speciális hőszigetelő anyaggal, kifelé nyíló forgószárnnyal és pontosan meghatározott hőszigetelő üvegezéssel. Válasszon színt, kilincset és az építészeti elképzeléséhez illő osztásképet.

Nyitásmód

Kifelé nyíló forgószárny

Keretanyag

Fenyőfa speciális hőszigetelő anyaggal

Üvegezés

Háromrétegű hőszigetelő üveg bevonattal, meleg peremmel és argontöltéssel

Jelölés

CE-jelöléssel ellátva

01

A forgószárny kezelése a mindennapokban

Ez az ablaktípus kifelé nyíló forgószárnnyal készül. Nyitáskor a szárny ennek megfelelően a külső oldal irányába mozdul el. Ez a mozgásirány világosan megkülönbözteti azoktól az ablakoktól, amelyek szárnya a helyiség belseje felé fordul. A mindennapi használat során elsősorban tartsa szabadon a teljes tervezett mozgási pályát, és a szárnyat mindig a kilinccsel, nyugodt, ellenőrzött mozdulattal működtesse.

Az ablakot egyenletes, tudatosan irányított mozdulattal nyissa és zárja. Kerülje a hirtelen húzást, nyomást, illetve az erőltetett továbbmozgatást, ha ellenállást érez. Ilyenkor először ellenőrizze, nincs-e valamilyen tárgy a szárny mozgási tartományában, vagy nem szorult-e valami a szárny és a tok közé. Az akadály megszüntetéséig ne erőltesse tovább a szerkezetet. A körültekintő kezelés támogatja a mozgó alkatrészek kellemes, kiszámítható mindennapi használatát.

A kilincs az ablak jól látható és rendszeresen megérintett része. Mivel a kilincskivitel választható, ezt a részletet már a tervezés során összehangolhatja az ablak többi jellemzőjével. Nem csupán a megjelenés számít: a használattal kapcsolatos személyes igényeit és kezelési preferenciáit is figyelembe veheti. A kiválasztott kilincset ezért a színnel és az osztásképpel együtt érdemes mérlegelni. A kilincs megválasztása ugyanakkor nem módosítja a termék meghatározott nyitásmódját: az ablak továbbra is kifelé nyíló forgószárnyas kivitel marad.

Záráskor ügyeljen arra, hogy a szárny akadály és közé szorult tárgyak nélkül legyen a tokhoz vezethető. Az üvegezés fekete gumitömítései a meghatározott szerkezeti felépítés részei, ezért ne használja őket fogantyúként, húzófelületként vagy a szárny mozgatására. A látható alkatrészeket szükség esetén kíméletes, az adott felülethez megfelelő módszerekkel ápolja. A keret, az üveg, a tömítések és a vasalatok tisztításakor kerülje az agresszív kezelést, az erős mechanikai terhelést és az éles szélű szerszámokat.

Az, hogy a kifelé irányuló mozgás miként illeszkedik a mindennapi használathoz, mindig az adott beépítési helyzettől függ. Konyhában nyitáskor a belső tér mentes marad a helyiségbe forduló szárnytól, kívül azonban elegendő szabad mozgásteret kell biztosítani. Dolgozószobában az íróasztal, a polcok, más berendezési tárgyak és a kilincs kényelmes elérhetősége is szerepet kaphat az elrendezésben. A tervezés során ezért a belső kezelési zónát és a szárny teljes külső mozgásterét mindig együtt vizsgálja meg.

02

Szerkezet, alkatrészek és műszaki méretek

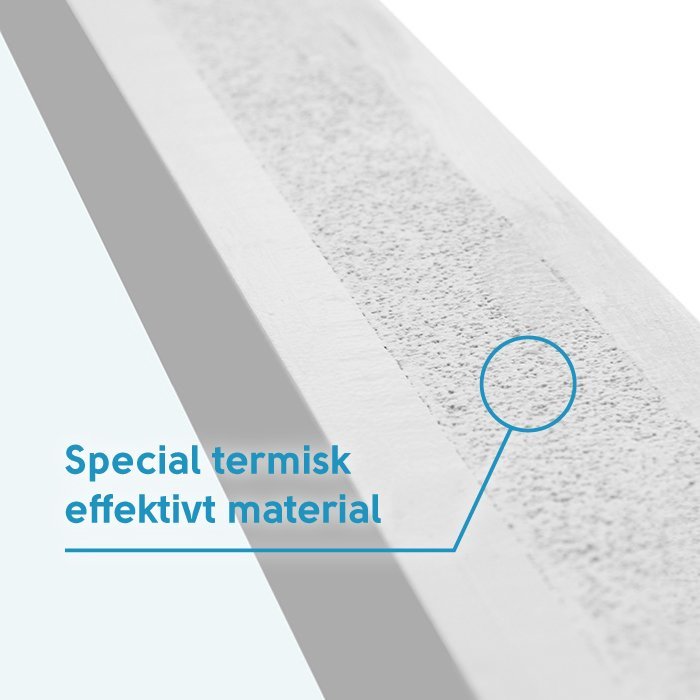

A szerkezeti felépítés fenyőfát és speciális hőszigetelő anyagot egyesít. A tok megadott alkatrészmérete 105 × 57 mm, a szárnykereté pedig 90 × 65 mm. Ezek az értékek a két különálló keretkomponens méreteit jelölik; nem értelmezhetők automatikusan a teljes ablak mélységeként, szélességeként vagy magasságaként. Az alkatrészméreteket ezért mindig a hozzájuk tartozó elem megnevezésével együtt kezelje. A kész ablak teljes külső méretét az ajánlatkérésben megadott egyedi méretezés határozza meg.

A szereléshez 14 mm-es furatok vannak kialakítva. Ez az érték kizárólag a szerelőfuratokra vonatkozik, nem az ablak rendelési méretére és nem is a falnyílás nagyságára. A beépítés tervezésekor ezért külön kell felmérni és egyértelműen rögzíteni a tényleges nyílást, a kívánt ablakméretet, valamint a tervezett épületszerkezeti csatlakozást. Minden adat mellett tüntesse fel, pontosan mire vonatkozik. Az egyértelmű méretmegjelölés megkönnyíti az egyeztetést, és segít megelőzni az alkatrészméretek, a nyílásméretek és az egyedi projektméretek összetévesztését.

Az ablak meghatározott felszereltségéhez SPILKA vasalatok tartoznak. A kilincs ezzel szemben választható jellemző, így annak kivitele a kívánt megjelenéshez és használati elképzeléshez igazítható. Ajánlatkérésében a kilincsre vonatkozó igényt a színtől, az egyedi ablakmérettől és az osztásképtől elkülönítve rögzítse. Több ablak esetén rendelje hozzá a megfelelő pozícióhoz is. Így egyértelmű marad, mely látható kilincskivitelt részesíti előnyben, miközben a SPILKA vasalati felszereltség és az ablak kifelé nyíló működésmódja változatlanul azonosítható.

Az ablak CE-jelöléssel rendelkezik, és 5 éves kereskedelmi jótállással érhető el. A CE-jelölés a meghatározott termékkivitel jellemzője, a jótállás pedig az ehhez megadott jótállási időszakot jelöli. Ha projektjéhez több ablakot hasonlít össze, ezeket az információkat a keret adataival, az üvegezés felépítésével és a nyitásmóddal együtt jegyezze fel. Így a műszaki termékjellemzők, valamint a vásárláshoz kapcsolódó kereskedelmi feltételek áttekinthetően, egymástól elkülönítve hasonlíthatók össze.

A műszaki méretek akkor a leghasznosabbak, ha a teljes rendszer részeként értelmezi őket. A keretelemek, a szárny, az üvegezés, a tömítések, a vasalatok és a szerelőfuratok mind saját feladatot látnak el. Egyetlen méret ezért nem írja le automatikusan a teljes beépítési helyzetet. Tervezésének központi kiindulópontja az egyedi méret marad, míg az alkatrészméretek a termék rögzített szerkezeti felépítését jellemzik.

05

A tervezett nyílás gondos felmérése

Mielőtt ajánlatot kér az ablakra, gondosan mérje fel a tervezett falnyílást. Ne elégedjen meg egyetlen mérési ponttal, és ne hagyatkozzon feltételezett vagy névleges méretértékekre. A több helyen végzett mérés segít felismerni a nyíláson belüli esetleges eltéréseket és szabálytalanságokat. Az összes értéket egyértelműen rögzítse, és minden méretnél pontosan jelölje meg, mire vonatkozik. Így a felmért nyílásméret és a megrendelni kívánt ablakméret az ajánlatkérés során nem cserélődik fel egymással.

Mivel egyedi gyártás elérhető, a tényleges nyílás képezi a mérettervezés alapját. A műszaki alkatrészméretek ezt a felmérést nem helyettesítik. Vegye figyelembe a tervezett beépítési rendszert is, és tisztázza, milyen adatok szükségesek az épületszerkezeti csatlakozáshoz. Ha kivitelező szakemberrel dolgozik, az ajánlatkérés előtt egyeztesse vele a mérési módszert és a méretek vonatkozását.

A forgószárny kifelé nyílik, ezért a külső oldalon elegendő szabad helyet kell hagyni a teljes tervezett mozgásához. Ellenőrizze az esetleges akadályokat, például az építészeti kiugrásokat, a kívül elhelyezett felszereléseket vagy bármely más közeli elemet. Az értékelés során a szárny egész mozgási pályáját vegye figyelembe. Ez az ellenőrzés nem a helyiség belső méretére, hanem közvetlenül a tervezett beépítési hely külső, tényleges mozgási tartományára vonatkozik.

A nyílás értékelésekor a kilincs hozzáférhetőségét is vegye figyelembe. A bútorok, a mély munkafelületek, a polcok vagy más belső elemek akkor is befolyásolhatják annak kényelmes elérését, ha maga a szárny kifelé mozog. Az ilyen projektspecifikus feltételeket már az ablak helyének és magasságának korai tervezésekor mérlegelje. A választható kilincskivitel ezt követően a kívánt kezelési módhoz és az ablak vizuális kialakításához egyaránt hozzáigazítható.

Végül a nyílást a kiválasztani kívánt osztáskompozícióval összefüggésben is vizsgálja meg. Ugyanaz a vonalrajz különböző méretű és arányú ablakokon eltérő látványt kelthet. Egy egyszerű, méretarányos nézet segít felmérni a vízszintes és függőleges osztók arányát a tervezett ablakhoz, valamint a szomszédos épületelemekhez képest. A rajzon egyértelműen tüntesse fel az ablak projektpozícióját, a vonatkozó méretet és a kívánt osztáskép teljes, pontos megnevezését.

06

Szín, vonalvezetés és teljes vizuális kompozíció

Ehhez a passzívház ablakhoz színválasztás áll rendelkezésre, így a keret megjelenése beilleszthető projektje átfogó színkoncepciójába. A kívánt árnyalatot lehetőleg pontosan és félreérthetetlenül adja meg, hogy azt az egyedi mérettel, a kilincskivitellel és az osztásképpel együtt rögzíthessük az ajánlatkérésben. Ha több ablakot tervez, minden színigényt rendelje hozzá a megfelelő projektpozícióhoz. Ez különösen fontos akkor, ha egy projekten belül eltérő színeket vagy más kialakítási kombinációkat szeretne alkalmazni.

A szín sosem önmagában érvényesül. Kapcsolatban áll az üvegfelülettel, a látható keretelemek szélességével és az osztók vonalvezetésével. Az osztás nélküli kialakítás másként emelheti ki a keretet, mint a több vízszintes és függőleges vonalat tartalmazó kompozíció. Ezért fontolja meg, hogy az árnyalat inkább nyugodtan simuljon a környezetbe, vagy tudatos eleme legyen a homlokzat tagolásának.

A kilincs szintén része az ablak látható összkompozíciójának. Mivel a kivitele választható, ezt a részletet az ablak színével és a kiválasztott osztásképpel együtt mérlegelheti. A kívánt kilincsváltozatot lehetőleg konkrétan írja le; több ablak esetén pedig egyértelműen rendelje hozzá az adott projektpozícióhoz. Az egymással összehangolt formai jellemzők kiegészítik a kifelé nyíló forgószárny megjelenését, miközben annak meghatározott szerkezeti felépítését és nyitásmódját nem változtatják meg.

A fekete gumitömítések az üvegezés részei, ezért a színtervezéskor nem szabad összetéveszteni őket a választható keretszínnel. Egységes kialakításhoz elsősorban a kívánt árnyalat, a kilincskivitel és az osztók vonalvezetése mérvadó. Tekintse ezeket együtt az üvegfelülettel és az ablakformátummal, hogy az egyedi méretű ablak harmonikusan illeszkedjen a homlokzatba és a belső térbe.

Visszafogott megjelenéshez választhat osztás nélküli kivitelt, illetve olyan változatot, amely csak egy vízszintes vagy egy függőleges osztót alkalmaz. Ha határozottabban tagolt ablakot szeretne, a megnevezett, több vízszintes vagy függőleges osztóból álló kompozíciók közül választhat. A döntést megkönnyítheti egy méretarányos vázlat, amelyen az ablak formátuma, kívánt színe és az osztók pontos iránya egyaránt látható. Ez segít abban, hogy az ajánlatkérésben a tervezett teljes vizuális hatást egyértelműen írja le.

07

További nyílásokhoz illő ablakok és ajtók összehasonlítása

Ha projektje több nyílást tartalmaz, érdemes mindegyiket külön összehasonlítani a szükséges funkció, forma, anyag és üvegezés szerint. Az itt bemutatott passzívház ablak kifelé nyíló forgószárnyat, fenyőfát, speciális hőszigetelő anyagot és háromrétegű hőszigetelő üveget egyesít. Más projektpozíciókhoz azonban a fix üvegezésű ablakok, további kifelé nyíló ablaktípusok vagy a teraszajtók felelhetnek meg jobban. A választást minden esetben az adott nyílás tervezett használatához és kialakításához igazítsa.

A fix üvegezésű változatok olyan helyekhez alkalmasak, ahol nincs szükség nyitható ablakszárnyra. A klasszikus kialakításon kívül a kapcsolódó kínálat kerek, félköríves, háromszög alakú és ferde formájú modelleket is tartalmaz. A terméktípustól függően fenyőfa vagy tölgy, egyes kiviteleknél pedig alumíniumburkolat is szerepelhet. A két- vagy háromrétegű hőszigetelő üvegezés lehetősége szintén az egyes modellek saját kivitelétől függ. Ezért minden nyílást külön, kizárólag a hozzá kiválasztott termék tényleges formai, anyag- és üvegezési jellemzői alapján értékeljen.

A további kifelé nyíló ablakok között eltérő szárnykoncepciókat hasonlíthat össze. A kapcsolódó forgóablak és a felül pántolt, kifelé nyíló ablak SPILKA vasalatokkal, valamint két- vagy háromrétegű hőszigetelő üveggel érhető el; mindkét típusnál választható az egyedi méret, a szín és a kilincs. A fenyőből vagy tölgyből készülő, illetve alumíniumburkolattal ellátott anyagváltozatok további lehetőségeket kínálnak, ha projektje az itt bemutatott ablaktól eltérő anyagot vagy külső megjelenést igényel.

Padlószinthez közeli vagy átjárásra szolgáló nyílásokhoz a kapcsolódó kínálat egyszárnyú, kifelé nyíló teraszajtókat tartalmaz. A standard változat fenyőből vagy tölgyből készülhet, és mindkét anyag alumíniumburkolatos kivitelben is elérhető; a történelmi stílusú változat anyaga fenyő vagy tölgy. Mindkét ajtótípus SPILKA és ASSA vasalatokkal, 3 pontos reteszeléssel, valamint két- vagy háromrétegű hőszigetelő üvegezéssel készül. A választott kialakítástól függően panel is tartozhat a kivitelhez.

Az alábbi termékoldalakon célzottan hasonlíthatja össze az egyes projektpozíciókhoz szóba jövő nyitásmódot, formát, anyagot, üvegezést és vizuális kialakítást. Ezt követően minden nyílásnál külön határozza meg, hogy fix üvegezésű elemre, nyitható ablakra vagy átjárható teraszajtóra van-e szükség. Így olyan rendezett és könnyen áttekinthető termékválasztékot állíthat össze, amelyben minden egyes elem a saját tervezett funkciója, elhelyezése és tényleges termékkivitele alapján szerepel. Fix üvegezésű ablakok, Fix üvegezésű kerek ablak, Fix üvegezésű félköríves ablak, Fix üvegezésű háromszög- és ferde ablakok, Kifelé nyíló forgóablak, Felül pántolt, kifelé nyíló ablak, Egyszárnyú, kifelé nyíló teraszajtó, Történelmi stílusú, egyszárnyú, kifelé nyíló teraszajtó.

08

Néhány lépés egy világos és egyértelmű ajánlatkéréshez

Kezdje a termék félreérthetetlen azonosításával: „Super Low Uw passzívház ablak, kifelé nyíló”. A teljes megnevezés segít elkerülni az összetévesztést más forgóablakokkal, felül pántolt ablakokkal, fix üvegezésű elemekkel vagy ajtókkal. Ha projektje több nyílást tartalmaz, minden egyes pozícióhoz adjon rövid, könnyen érthető azonosítót. Ezt következetesen használja a jegyzetekben és az ajánlatkérésben is, hogy a méretek és a kialakítási igények biztosan a megfelelő helyhez tartozzanak.

Ezután gyűjtse össze az egyedi gyártáshoz szükséges valamennyi adatot. A mért értékeket világos megnevezéssel jegyezze fel, és minden esetben jelezze, hogy felmért nyílásméretről vagy kívánt késztermékméretről van-e szó. Egészítse ki ezeket a beépítési helyzetre és a forgószárny rendelkezésére álló külső mozgástérre vonatkozó információkkal. Ha több, eltérő méretű vagy formátumú ablakot tervez, egy rendezett táblázat vagy pozíciólista különösen jól áttekinthetővé teszi az adatokat.

Ezután válasszon egyet a pontosan megnevezett osztásképek közül. Az ajánlatkérésben lehetőleg mindig a választott kialakítás teljes nevét használja, hogy a vízszintes és függőleges osztók száma vagy iránya ne cserélődjön fel. Ha vázlatot is mellékel, azon ugyanaz a projektpozíció szerepeljen, mint a méretadatok mellett. A rajz jól kiegészíti az írásos választást, de nem helyettesíti a kívánt osztáskép teljes és egyértelmű megnevezését.

A kívánt színt és a választott kilincskivitelt egymástól elkülönítve rögzítse. Így ez a két látható választási jellemző világosan megkülönböztethető marad, és több ablak esetén mindkettő egyértelműen hozzárendelhető a megfelelő projektpozícióhoz. Adja meg mellettük a kívánt osztásképet is, majd ellenőrizze, hogy az összes formai adat megegyezik-e a mellékelt vázlat tartalmával. A SPILKA vasalatok és a kifelé nyíló forgószárny nem választható díszítőelemek, hanem a meghatározott termékfelépítés részei.

Végül ellenőrizze együtt az ajánlatkérés minden adatát: a pontos termékmegnevezést, a projektpozíciót, a méreteket, az osztásképet, a színt és a kilincskivitelt. Ügyeljen arra, hogy a jegyzetekben, a méretlistában, a vázlatokon és magában az ajánlatkérésben ugyanazok a megnevezések szerepeljenek. Minden méretnél legyen egyértelmű annak vonatkozása is. Az ilyen végső ellenőrzés csökkenti a félreértések lehetőségét, és rendezett alapot teremt a további egyeztetéshez. A még eldöntetlen formai igényeket külön jelölje, és célzott kérdésként fogalmazza meg.

Rendelhető ez a passzívház ablak egyedi méretben?

Igen. Az ablak egyedi méretre készülő kivitelben érhető el. Ajánlatkéréséhez szükségünk van a tervezett falnyílás több ponton, gondosan felmért méreteire. A méretezés mellett vegye figyelembe a konkrét beépítési helyzetet, valamint azt a külső szabad teret is, amelyet a kifelé mozgó forgószárny teljes nyitás közben igényel.

Választhatok színt az ablakhoz?

Igen, a szín a választható termékjellemzők közé tartozik. A színválasztás azonban nem jelenti automatikusan azt, hogy minden elképzelhető árnyalat vagy felületi kivitel rendelkezésre áll. Kérjük, ajánlatkérésében minél pontosabban adja meg konkrét színigényét. Így azt a mérettel, a kilinccsel, az osztásképpel és a projekt többi adatával együtt egyértelműen rögzíthetjük.

Választható a kilincs?

Igen. Az egyedi méret és a választható szín mellett a kilincs kivitele is megadható. Lehetőleg a pontos színigénnyel és a kívánt osztáskép teljes nevével együtt tüntesse fel, melyik kilincsváltozatot részesíti előnyben. Több ablaknál rendelje a megfelelő pozícióhoz. Maga az ablakvasalat rögzített SPILKA kivitelű.

Milyen anyagból készül a keret?

A keret fenyőfából és speciális hőszigetelő anyagból készül. A tokhoz megadott alkatrészméret 105 × 57 mm, míg a szárnykeret alkatrészmérete 90 × 65 mm. Ezek az értékek kizárólag a megfelelő keretkomponenseket írják le, nem azonosak a teljes ablak külső méretével. Az egyedi gyártású kész ablak méretét külön, az adott projekt és a felmért nyílás követelményei alapján kell meghatározni.

Milyen osztáskialakítások állnak rendelkezésre?

Egyetlen, osztás nélküli szárny, valamint több vízszintes és függőleges osztóval kialakított változat szerepel a kínálatban. A választék egyetlen vízszintes vagy függőleges osztótól az erősebben tagolt kompozíciókig terjed. Ajánlatkérésében használja a kívánt osztáskép teljes megnevezését, hogy a darabszám és az irány egyértelműen rögzíthető legyen.

Milyen nyitásmódú ez az ablak?

Az ablak kifelé nyíló forgószárnnyal rendelkezik. Ez a megnevezés a termék meghatározott nyitásmódját és kifelé irányuló szárnymozgását írja le. Nem azonos a helyiség belseje felé működő, oldalra nyíló, bukó vagy bukó-nyíló ablakkal, ezért a rendelkezésre álló külső mozgásteret külön ellenőrizni kell.

Milyen az üvegezés felépítése?

Az üvegezés háromrétegű hőszigetelő üvegből áll, hővisszaverő bevonattal, CHR kivitelű meleg peremmel és argontöltéssel. A rögzített üvegfelépítést fekete gumitömítések egészítik ki.

Milyen adatokat készítsek elő az ajánlatkéréshez?

Az egyértelmű ajánlatkéréshez segítséget nyújtanak a nyílásméretek, a kívánt osztáskép, a színigény és a preferált kilincskivitel. Szükség esetén egészítse ki az adatokat az építészeti illeszkedésre vonatkozó megjegyzésekkel. Így a kiválasztott jellemzők együtt, ellentmondásmentesen értékelhetők.

Tervezze meg egyedi ablakkivitelét

Egyedileg összehangolt, kifelé nyíló forgószárnyú passzívház ablakot tervez? Küldje el nekünk a tervezett falnyílás gondosan felmért méreteit, valamint a kívánt színre, a kilincskivitelre és a választott osztásképre vonatkozó elképzeléseit. Több ablak esetén adja meg az egyes projektpozíciókat is. A beérkezett adatokat áttekinthetően összefoglaljuk, és segítünk olyan kivitelre ajánlatot kérni, amely illeszkedik projektje tervezett építészeti megjelenéséhez.
