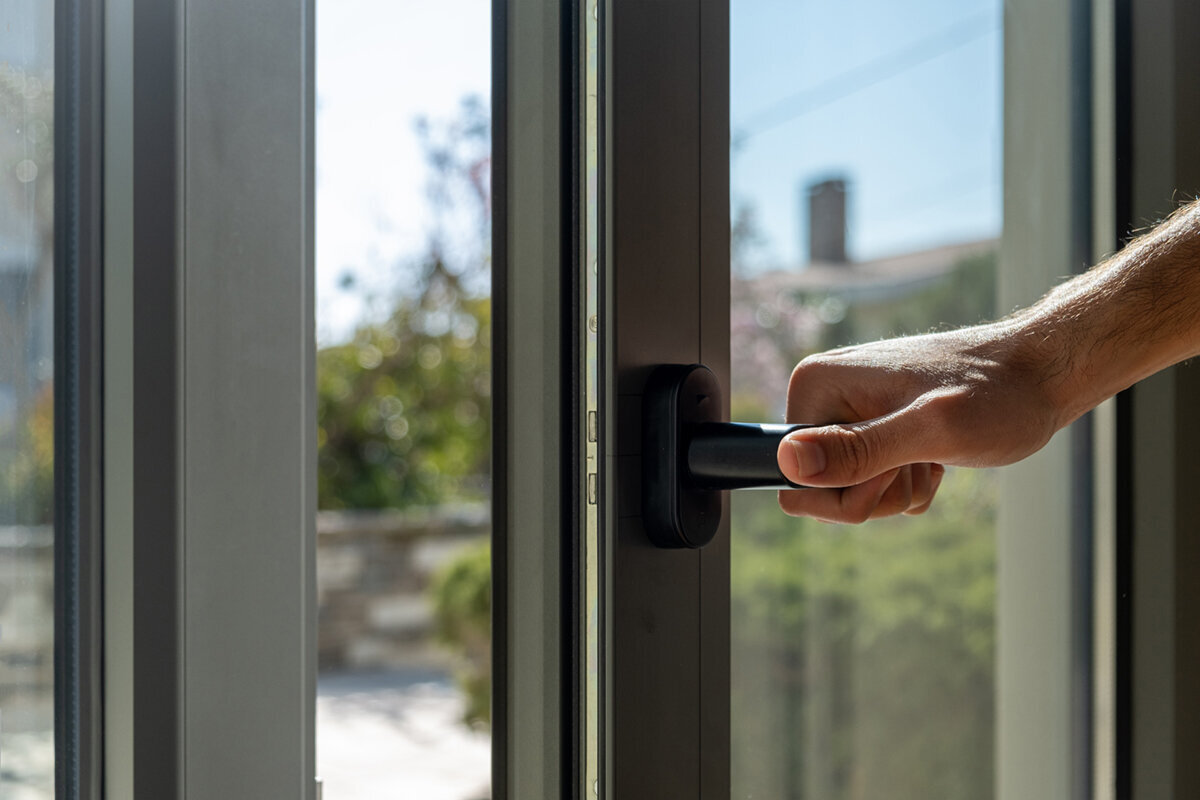

Az ablak- és ajtónyitásirány helyes meghatározása
Tervezési segédlet ablakokhoz és ajtókhoz
Ablakok és ajtók rendelésekor a „bal” vagy „jobb” önmagában nem teljes körű megadás. Ugyanaz a nyílás ellentétesen írható le attól függően, hogy valaki belülről vagy kívülről áll előtte. Több helyiséget, teraszkapcsolatot és külső ajtót érintő építkezésnél ezek a bizonytalanságok gyorsan összeadódnak: a szárny ütközhet radiátorral, elállhatja a teraszra vezető utat, vagy egy bútor rossz oldalán nyílhat. A biztos specifikáció ezért három kérdést különít el: melyik oldalról írjuk le a nézetet, hol vannak a pántok, és milyen irányba mozog a szárny? Ez az útmutató gyakorlati módszert ad az ablak- és ajtólistához, ismerteti a különleges eseteket, és segít helyiségenként összehangolni a nyitásirányt a megrendelés visszaigazolása előtt.
A nyitásirány megadása három különálló információból áll
Az egyértelmű rendelés nem az oldallal, hanem a nézőponttal kezdődik. Minden vázlatra írja rá például: „belső nézet” vagy „külső nézet”. Csak ezután következik a pántoldal: ha ebben a nézetben a látható pántok balra vannak, a szárny ebből a nézetből bal oldali pántolású; ha jobbra, akkor jobb oldali. Végül egészítse ki azzal, hogy a szárny befelé vagy kifelé nyílik. Ez a három adat megakadályozza, hogy két résztvevő eltérő irányból nézze ugyanazt az elemet, mégis más eredményre jusson.
A pántolás, a pántoldal és a nyitási irány fogalmait a hétköznapokban gyakran összekeverik. A tervezésnél érdemes szétválasztani őket: a pántolás a forgástengely oldalát, a nyitási irány pedig azt a területet jelöli, amelybe a szárny kileng. Befelé nyíló ablaknál a mozgástér a helyiségben van, kifelé nyíló elemnél a homlokzat előtt. Ne hagyatkozzon viszonyítási oldal nélküli ökölszabályra. A listában inkább mindig ugyanazt a sorrendet használja: „helyiség, elem száma, nézet, pántoldal, nyitási irány”. Így akkor is érthető marad, ha a felmérést, a beépítést és a rendelést különböző személyek intézik. Ha a gyártói rajz más jelöléseket vagy fogalmakat használ, a jóváhagyás előtt kérjen magyarázatot a megfeleltetésre.
Pántoldal alapján döntsön, ne megérzésből
Álljon közvetlenül a már beépített vagy tervezett elem elé, és foglalja el azt a nézetet, amelyet a dokumentáció kifejezetten megnevez. Keresse meg a pántokat, illetve a mozgó szárny forgóoldalát. Ebben a nézetben a bal oldalon látható pántok bal oldali, a jobb oldalon látható pántok jobb oldali pántolást jelentenek. Rejtett vasalatnál segít a vázlat: rajzolja meg a tokot téglalapként, benne a szárnyat, és két kis körrel jelölje a rögzített forgóélt. A berajzolt nyitási ív azt is megmutatja, merre halad a szárny. A kilincsoldalt is címkézze fel, hogy ne keverje össze a forgó- és a kezelőoldalt.
Egy egyszárnyú, befelé nyíló ablaknál az ellenőrzés különösen szemléletes: először döntse el, hogy a rajz belső nézetet ábrázol-e. Jelölje ezen a forgóélt, majd rajzolja be a szárnyat nyitott helyzetben. Így láthatóvá válik, hogy polc, munkapult vagy radiátor elé kerülne-e. A termékmegnevezés a befelé nyílást jelöli, nem feltétlenül az Ön projektjéhez szükséges pántoldalt. Ezt külön kell kiválasztani és a megrendelés visszaigazolásában ellenőrizni. A szerkezetkész épületről készült fénykép nem helyettesíti a vázlatot, de kiegészítheti azt, ha a fényképezés helye és a nézeti irány egyértelműen fel van tüntetve. Több hasonló nyílás esetén azt is ellenőrizze, hogy a fotó valóban a megfelelő elem számához tartozik-e.
A belső és külső oldalt következetesen a használatból vezesse le
A nyitási irány alapvetően megváltoztatja a helyigényt. A befelé nyíló szárny nyitáskor helyet foglal a szobában, míg a kifelé nyíló elem gondosan megvizsgált külső területet igényel. Ne csak a teljesen nyitott szárnyat nézze. A mindennapi szellőztető állás, a kilincs elérhetősége, a függönyök, redőnyök vagy más árnyékolók is kapjanak helyet a vázlaton. Ablakoknál legyen világos az is, a helyiség mely pontjáról történik a kezelés. Gondoljon mozgássorokra: valaki az elemhez lép, megfogja a kilincset, szükség esetén hátralép, és elvezeti a szárnyat egy akadály mellett. Ez a folyamat a homlokzati rajzon szimmetrikusnak tűnő megoldást a helyiségben kényelmetlenné teheti.
Egy bejárati ajtónál egy kifelé nyíló külső ajtó jó alternatíva lehet, ha az ajtó előtti belső területet szabadon szeretné hagyni. Nem önmagában a terméknév dönt, hanem a mozgás az adott bejáratnál: hol áll valaki kulcsnyitáskor, hol van a lépcső, a pihenő, a postaláda vagy a kerékpár? Rögzítse, hogy az ajtót kívülről vagy belülről írták-e le, és az alaprajzon jelölje a nyitási felületet. Azt is vizsgálja meg, hogy várakozó személyek vagy letett tárgyak a nyitási tartományba kerülhetnek-e. A nyitási irány későbbi módosítása rendszerint több hozzárendelést is megváltoztat, például a pánt, a zár és a kilincs oldalát. Ezért a módosítást ne csak egy terven jelölje, hanem vezesse át a teljes elemjegyzékben.
Az alaprajzot, nézetet és nyitási ívet együtt olvassa
Az alaprajz megválaszolja, hogy egy szárny akadálytalanul mozog-e a helyiségben vagy kívül. Rajzolja be a falat, nyílást, bútorokat és közlekedési útvonalakat méretarányosan, vagy legalább arányhelyesen. A forgáspontból húzott negyedkör mutatja a nyitási felületet. Ez az egyszerű ábrázolás olyan ütközéseket tár fel, amelyek a homlokzati nézetben rejtve maradnak: előszobabútort a bejárati ajtó mögött, ágyat az ablaknál, vagy két szárnyat, amelyek sarokban kölcsönösen akadályozzák egymást. Írja az ívhez, hogy „belül” vagy „kívül”, hogy később ne értelmezzék át a mozgásirányt. Helyiségsarokhoz közeli ajtónál az is látható legyen, hogy a kilincs és a kéz megfelelően hozzáfér-e a csatlakozó fal mellett.
A nézet kiegészíti az alaprajzot, mert megmutatja az egyes szárnyak osztását és helyzetét. Két egymás melletti ablaknál kívánatos lehet a szimmetrikus megjelenés, miközben a helyiségen belüli használat ellentétes pántoldalakat indokol. Kazettás beltéri ajtóknál ezért a kívánt kivitelt is össze kell vetni a tényleges közlekedési útvonallal; a terméktípus önmagában nem határozza meg a projekthez tartozó pántolást. Minden dokumentumban azonos elemazonosítót használjon, például FÖ-01 a konyhához és EM-03 a hálószobához. A nézeteken a faloldal, a nézeti irány és a nyitási nyíl legyen jól olvasható. Kérdezze meg a szolgáltatótól, melyik nézetet használja a rajza, és hogyan jelöli ott a pántoldalt. Ez az egyértelmű hozzárendelés megbízhatóbb, mint egy szóbeli kijelentés, például hogy „az ajtó balra nyílik”.
A teraszajtót bútorozási terv és külső tér alapján tervezze
A teraszajtók két használati területet kötnek össze, ezért a pántolást mindkét oldalon meg kell vizsgálni. Belül az étkezőasztal, kanapé, függöny vagy radiátor korlátozhatja a nyitási tartományt. Kívül az ülőgarnitúra, növénytartó, lépcső vagy a homlokzat melletti közlekedő út lehet érintett. Mindkét oldalon rajzoljon be egy nyitott szárnyat, és ellenőrizze, melyik oldalon érhető el célszerűen a kilincs belépéskor és kilépéskor. Vegye figyelembe azt is, hogy a rendszeresen használt átjárónak teljesen szabadnak kell-e maradnia, vagy a szárnyat többnyire csak szellőztetéshez nyitják. Játsszon végig két tipikus helyzetet: a gyors kilépést tálcával és a nyitást már kihelyezett kerti bútorok mellett. Így jobban megítélhető a mindennapi használhatóság, mint egy üres alaprajzról.
Egy egyszárnyú, befelé nyíló teraszajtó más helyiségvizsgálatot igényel, mint egy kifelé nyíló változat. Ha a szárny belül rögzített bútor mellett helyezkedik el, a pántoldal dönti el, hogy a kilincs elérhető marad-e. Ha odakint keskeny felületet terveznek, annak használata ettől még önálló tervezési kérdés. A megkeresésben ne csak azt írja, hogy „balos teraszajtó”, hanem például: „belső nézet, pántok balra, befelé nyíló”. Egészítse ki rövid funkcionális megjegyzéssel, például: „a kert felé vezető fő út a kilincs oldalán szabadon marad”. Azt is rögzítse, hogy a bútorozás végleges terv vagy csak példa. Máskülönben egy későbbi helyiségmódosítás észrevétlenül megváltoztathatja a pántoldal döntésének alapját. A funkcionális megjegyzés világossá teszi a konfiguráció szándékát, és megkönnyíti az újbóli ellenőrzést tervváltozás után.
Két szárnynál további funkcionális döntés szükséges
Kétszárnyú ablakoknál és ajtóknál nem elég a bal vagy jobb kérdése. Először azt kell meghatározni, melyik szárny nyílik elsőként a mindennapokban, és melyik a második szárny. Ezután mindkét szárny pántoldalát, kilincsét és nyitási mozgását egységes nézetből kell leírni. A rajzon mindkét nyitási ív szerepeljen. Enélkül nem egyértelmű, hogy a szárnyak közép felé vagy a középtől kifelé nyílnak-e, és az egyik akadályozza-e a másik hozzáférését. A kívánt szabad átjáróoldalnak is ki kell derülnie a használati helyzetből. A listában egyértelműen nevezze meg a szárnyakat, például „A szárny, elsőként használt” és „B szárny, ezt követően nyílik”, ahelyett hogy csak bal és jobb félről beszélne.
Egy kétszárnyú, befelé nyíló ablaknál ne feltételezze hallgatólagosan a rajzon, hogy mindkét oldal azonos módon kezelhető. Kérdezzen rá konkrétan: melyik szárny a gyakran használt, hogyan oldható a második retesze, és milyen kilincspozíció szerepel belső nézetben? Ezek a kérdések különösen fontosak, ha az ablak asztal mögött, konyhabútor mellett vagy magas szekrény közelében van. Vizsgálja meg azt a helyzetet is, amikor csak az egyik szárny nyitott: kényelmes marad-e a kezelés, vagy előbb bútort kell elmozdítani? A válasz befolyásolhatja az osztás vagy más nyitási mód választását. A szárnysorrendet és a pántolást együtt, írásban igazoltassa vissza, ne csak a beépítéskor derüljön ki, hogy bár mindkét szárny nyílik, a gyakran használt kedvezőtlen oldalon van.
Toló- és harmonikaajtót másként írjon le, mint forgó szárnyat
Tolóajtónál nincs a forgó szárnyhoz hasonló klasszikus oldalsó pántolás. Az a lényeges, melyik elem mozgatható, milyen irányban fut, és nyitott állapotban melyik oldalon helyezkedik el. A nézetet itt is ugyanolyan világosan írja le, mint forgó szárnynál: a „belső nézet, a mozgó szárny jobbra fut” érthetőbb, mint a „jobbra nyíló”. Egészítse ki azzal, melyik átjáróoldalt használják elsősorban, és a mozgó részek a fix mezők előtt vagy mögött haladnak-e. Rajzolja egymás mellé a zárt és nyitott állapotot. Így látható, melyik mező szabadítja fel az átjárót, és hol áll a szárny nyitott helyzetben. Ennél a szerkezetnél a termékrajz az irányadó összehasonlítás.
A Patio Life emelő-tolóajtóknál a rendelésnek kifejezetten tartalmaznia kell a futási irányt és a mozgó elem helyzetét; a névből önmagában nem vezethető le a projekthez tartozó oldalkonfiguráció. Ellenőrizze a kilincsek, bútorok és függönyök helyét a teljes futási úton, ne csak a nyílásnál. A harmonikaajtókat az elemek sorrendjével és összecsukásával írják le. Jelölje, hol áll a csomag nyitáskor, milyen irányba mozognak az egyes szárnyak, és melyik oldal válik először átjárhatóvá. Egy több csuklópontot ábrázoló egyszerű felülnézet beszédesebb, mint egyetlen bal-jobb nyíl. Aki egy homlokzaton többféle nyitási módot kombinál, készítsen közös külső nézetet. Így hamar feltűnnek az ellentmondásos megnevezések, a rendezetlen kilincsoldalak vagy az egymást metsző mozgási zónák.
Különleges formák: felül pántolt, forgótengelyes és tetőablakok
A felül pántolt felnyíló ablak forgástengelye felül helyezkedik el; a szokásos bal–jobb kérdésnél fontosabb a nyitási irány, a kezelőoldal és a szárny kibillenésének módja. Írja le, hogy a szárny kifelé vagy befelé nyílik-e, és hol van a kilincs vagy a nyitószerkezet. Kifelé nyíló, felül pántolt ablakoknál ezért a „pántok felül, kifelé nyíló” a hasznos alapmegadás. Ezen felül ellenőrizze, hogy a kifelé nyíló szárny benyúlik-e használt területre, vagy ütközhet-e más épületelemmel. Az ablak kezelésének helye is a tervezés része. A konkrét kivitelezést és kezelhetőséget a termékdokumentáció alapján egyeztesse, ahelyett hogy egy oldalirányban pántolt ablak sémáját alkalmazná.
A forgótengelyes és átforduló ablakok nem hagyományos oldalsó pánttengely körül fordulnak. Ehelyett a forgástengely helyzete és a mindkét oldalon szükséges mozgástér számít. Tetőtéri forgótengelyes ablaknál vegye fel a helyiségtervbe a kezelési helyet, a szárny nyitáskori állását és az alatta lévő terület használatát. Egy balra vagy jobbra rajzolt kilincs nem helyettesíti a tényleges tengely megadását. Metszeten rajzolja meg, a szárny mely része lendül befelé, és melyik kifelé. A fix üvegezésnek nincs nyitásiránya, de a homlokzati nézetben a mozgó elemek mellett befolyásolhatja a kívánt tagolást. Ezért a fix és mozgó mezőket jól láthatóan különböztesse meg, és a fix mezőket ne vegye fel tévedésből pántolási adattal a listába.
Készítsen nyitásirány-listát a teljes projekthez
Szórt üzenetek, fényképek és alaprajzok helyett készítsen egyetlen nyitásirány-listát. Hasznos oszlopok: elem száma, helyiség vagy homlokzati oldal, elemtípus, belső vagy külső nézet, nyitási irány, pántoldal vagy mozgási irány, szárnysorrend, különleges használati megjegyzések és tervverzió. Az adott esetben irányadó terv méreteit is egészítse ki, de ne keverje össze a méretellenőrzést a nyitásirány döntésével. Az elemenkénti egy sor lehetővé teszi a változások követhető jelölését. Használja ugyanazt az elemazonosítót az alaprajzon, a nézeten és a rendelésben, hogy egy hasonló nevű ajtót ne tévesszenek össze ablakkal. Vegyen fel státuszt is, például „ellenőrzendő”, „egyeztetve” vagy „rendelésre jóváhagyva”. Így egy még nyitott irány nem kerül véletlenül végleges választásként továbbításra.
Hangolja össze a listát a teljes folyamattal: a szerkezetkész nyílás, a padlóréteg, az elektromos terv, a fűtőfelületek, a konyhatervezés és a bútorozás mind befolyásolhatják a kezelhetőséget. Vizsgálja meg a tipikus útvonalakat a bejárattól az előszobáig, a konyhától a teraszig és az ágytól az ablakig. Meglévő épület átalakításánál hasznos lehet helyszíni ellenőrzés felragasztott nyitási sugárral vagy szárnyszélességű kartoncsíkkal. Ez műszaki tulajdonságok feltételezése nélkül is érzékelhetővé teszi a térbeli ütközéseket. Minden lényeges tervmódosítás után csak az érintett sorokat ellenőrizze újra, de jelölje a teljes lista új állapotát. Ha a szakági tervező vagy a beépítő saját terveket használ, adja át a listát döntési alapként, majd hasonlítsa össze az ő rajzaikkal. A konkrét épülethez való alkalmasság kérdésében szakképzett szakemberrel ellenőriztesse a kivitelt.
Jóváhagyás előtt hasonlítsa össze a rajzot és a rendelés visszaigazolását
A legfontosabb ellenőrzési pont a kötelező érvényű rendelés előtt van. Minden tételt vessen össze a legutóbbi rajzzal: egyezik az elem száma, a nézet, a nyitási irány, a pántoldal, a szárnyak száma és a mozgási irány? Ne fordítsa meg fejben a rajzot. Azon az oldalon olvassa a feliratozott nézetet, és pontosan ott ellenőrizze a pántokat vagy a mozgási utat. Ezután hasonlítsa össze a nyitási ívet az aktuális bútorozási és külsőtér-tervvel. Különösen tervmódosítás után fordulhat elő, hogy az eredetileg jó pántoldal hirtelen akadályozza az átjárást. A végső ellenőrzéshez lehetőleg dátummal ellátott nyomtatott vagy változtathatatlan változatot használjon. Minden ellenőrzött tételt külön jelöljön, ne csak a listát igazolja vissza összességében „láttam” megjegyzéssel. A kérdéseket írásban rögzítse, és kérjen egyértelmű rajzos választ.
Ellenőrizze azt is, hogy minden érintett ugyanazokat a fogalmakat használja-e. Ha valamelyik dokumentumban olyan rövid jelölés szerepel, mint a „bal” vagy „jobb”, jóváhagyás előtt tisztázza, melyik viszonyítási oldal az alapja. Ne vegyen át olyan megnevezést, amelynek nézőpontját pántok, nyilak vagy a mozgás útvonala alapján nem tudja követni. Hasonlítsa össze a mellékleteket és a fődokumentumot is: a helyes vázlat keveset ér, ha a megrendelés visszaigazolásának tételsora eltérő irányt tartalmaz. A Bloomcabin ablakaira és ajtóira 5 éves jótállás vonatkozik. A szállítási idő 4–6 hét, a megrendelés visszaigazolásának függvényében. Ezek az adatok nem helyettesítik a végleges konfiguráció ellenőrzését. A rendelés előtti, teljes körűen egyeztetett nyitásirány-lista a legbiztosabb módja annak, hogy elkerülje a kívánt nyitással kapcsolatos félreértéseket.
Gyakori kérdések
A bal oldali pántolás mindig belülről nézve bal oldali?
Nem. A „bal” csak rögzített nézettel együtt egyértelmű. A dokumentációk eltérő nézeteket használhatnak. Ezért mindig írja hozzá, melyik oldalról nézi az elemet, és ott jelölje a forgóélt és a pántokat. A nézeti irányt ne rövid megnevezésből vezesse le, hanem vesse össze a termékrajz jelöléseivel.
Hogyan határozzam meg egy új építésű ajtó pántolását, ha még nincsenek pántok?
Rajzolja be az ajtónyílást az alaprajzba, és határozza meg, merre lendüljön a szárny. A forgóélnél jelölje a pántoldalt, egészítse ki belső vagy külső nézettel és a nyitási iránnyal. Ellenőrizze a nyitási sugarat a bútorokhoz, közlekedési útvonalakhoz és a külső térhez képest. Az egyértelműen feliratozott vázlat legyen a rendelési dokumentáció része.
Mit kell még megadnom kétszárnyú teraszajtónál?
A nézet és nyitási irány mellett rögzítse, melyik szárny nyílik először, melyik követi, és melyik oldalon legyen a fő átjáró. Rajzolja be mindkét nyitási ívet, és külön címkézze a szárnyakat. Így a szárnysorrend, a kilincsoldal és a mozgás azok számára is érthető marad, akik nem vettek részt az előkészítő tervezésben.
Van a tolóajtóknak bal vagy jobb pántolása?
Tolóajtónál a futási irány többet mond, mint a forgó szárnyhoz hasonló pántoldal. Egyértelműen megnevezett nézetből írja le, melyik szárny mozgatható, milyen irányban fut, és melyik mezőt takarja el. Az adatot mindig ellenőrizze a termékrajzzal és a kívánt átjáróoldallal.
Mikor igazoljam vissza véglegesen a pántoldalt?
Akkor igazolja vissza, amikor az alaprajz, a bútorok helye, a padlóréteg és a fontos külső felületek már egyeztetve vannak, de még a kötelező érvényű rendelés visszaigazolása előtt. Minden elem számát hasonlítsa össze a rajzzal és a tételsorral. Bizonytalanság esetén a szolgáltató írásban és rajzzal magyarázza el a konfigurációt. Későbbi tervmódosítás után az érintett elemeket újra ellenőrizni kell.
Következő lépés
A helyes nyitásirány nem találgatás, hanem követhető tervezési döntés. Minden forgó szárnyú elemnél először a nézetet, utána a pántoldalt és a nyitási irányt nevezze meg. Toló-, harmonika- és különleges ablakoknál ehelyett a tengelyt, futási irányt, mozgó mezőt vagy harmonikacsomagot írja le. A nyitási ívekkel ellátott alaprajz megmutatja, működik-e a választás a mindennapokban, míg a nézet az osztást és a szárnyelrendezést rögzíti. Minden adatot elemhez rendelt listában gyűjtsön össze, majd a megrendelés visszaigazolása előtt vesse össze a rajzokkal és tételsorokkal. Így a rendeléshez és a beépítéshez egyértelmű, az egész projekten belül egységes alap jön létre.
