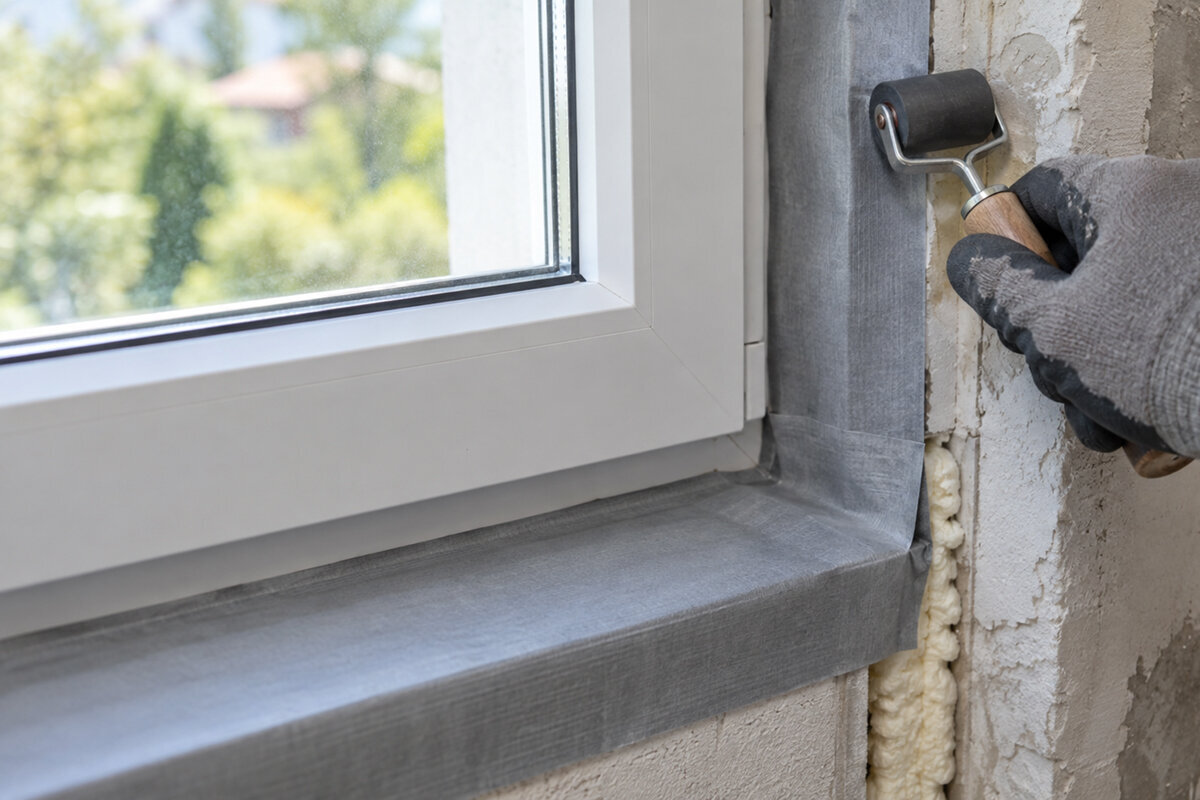

Ablakcsatlakozási hézagok: tömítőszalagok, tömítés és szigetelés
Ablakcsatlakozás tervezése
Ablakcserekor gyakran először a keretről, az üvegezésről és a nyílószárnyak tagolásáról esik szó. A csatlakozási hézag azonban meghatározza, hogy az új elem a fal részeként megfelelően működik-e: az ablakkeret és a falszerkezet között fut körbe, és kezelnie kell a mozgásokat, egyenetlenségeket, nedvességet és hőmérséklet-különbségeket. Egy jó ablak sem tudja teljesen kifejteni hatását rosszul megtervezett csatlakozásban. Ezért a hézagról ne csak a helyszínen, tetszőlegesen választott hab és tömítőanyag alapján döntsön. Érdemes összehangolni az ablak helyzetét, a falrétegrendet, a rögzítést, a belső tömítést, a szigetelőanyagot és a külső időjárás elleni védelmet. Ez az útmutató elmagyarázza az egyes rétegek feladatait, és összefoglalja, mit kell tisztázni rendelés, felmérés és beépítés előtt.
A csatlakozási hézag mint kapcsolódási pont
A csatlakozási hézag nem pusztán az ablak körüli perem, és nem csak optikai lezárás. Két eltérően viselkedő szerkezeti elemet köt össze: az ablakkeretet és a falazatból, betonból, fából vagy többrétegű falból készült kávát. A távolság szükséges a tűrésekhez, a rögzítéshez és a funkcionális rétegekhez. Szélessége és geometriája ezért a felmérés és a szerelési terv része. Aki csak a falnyílás szabad méretét veszi alapul, és nem számol a vakolattal, a szigeteléssel, a meglévő ütközőkkel, a redőnyvezetőkkel vagy a párkánnyal, fontos döntéseket hagy a szerelés napjára. Felújításnál régi tömítések, egyenetlen kávák és rejtett károk is módosíthatják a tervezett megoldást.
Az ablakot és a csatlakozást közös rendszerként értékelje. Egy egyszárnyú, befelé nyíló ablaknál például a nyitásirányt, a vasalatot, a belső párkányt és a későbbi belső csatlakozás kialakítását össze kell hangolni. Felújításkor először azt kell rögzíteni, hogy az új elem a korábbi síkban marad-e, vagy más pozíciót kap a falban. Ettől függ a csatlakozási felületek hossza és hozzáférhetősége, a rögzítési pontok helye, valamint a vakolathoz vagy homlokzati szigeteléshez való átmenet. A felső csomópontnál, az oldalsó kávánál és a mellvédnél készült metszet általában többet mond, mint a „beépítés benne van” kijelentés. E három részletet külön vizsgálja meg, mert nem ugyanazt a feladatot látják el.
A három funkcionális sík elvének helyes értelmezése
Tervezési modellként bevált a három funkcionális rétegre osztás. A helyiség felőli rétegnek korlátoznia kell a meleg, párás beltéri levegő ellenőrizetlen bejutását a hézagba. A középső réteg kitölti a köztes teret, és elsősorban a hő- és hangszigeteléshez járul hozzá. A külső oldal védi a csatlakozást az időjárástól, különösen a csapóesőtől, ugyanakkor lehetővé kell tennie a kifelé száradást. Nem az a fontos, hogy mindenhol ugyanaz az anyag legyen látható, hanem hogy az ablak teljes kerülete mentén minden funkció megszakítás nélkül teljesüljön. A sarkoknál, rögzítéseknél, valamint a párkányhoz vagy áthidalóhoz való átmeneteknél dől el a kivitelezés minősége.
Ez a modell funkciókat ír le, nem bevásárlólistát. Egy előkomprimált szalag például kívül tömíthet, és a választott rendszertől függően további feladatokat is elláthat; fóliák vagy folyékonyan felhordott tömítések bonyolult csatlakozásoknál jelenthetnek alternatívát. A szerelőhab szigetelési feladatot tölthet be, de nem helyettesíti automatikusan a belső légzárást és a külső időjárás-védelmet. Fordítva: a gondosan kihúzott, látható tömítőanyag-csík sem feltétlenül teljes értékű csatlakozás. Minden oldalon kérdezze meg: melyik termék milyen funkciót lát el, melyik aljzathoz tapad, hogyan alakítják ki az illesztéseket és sarkokat, és ki ellenőrzi a kivitelezést eltakarás előtt? Így a „belül zártabb, mint kívül” elv ellenőrizhető részletté válik.
A teljes ablakcsatlakozás vizsgálata
Belül: légzáró csatlakozás, ne csak hézagfedés
A belső csatlakozási vonal befolyásolja, hogy a helyiség levegője beáramolhat-e a hézagba. Ha a párás beltéri levegő a csatlakozás hidegebb részeibe jut, ott kicsapódhat; huzatérzet és hőveszteség is felléphet. Ezért a belső rétegnek tartósan kell kapcsolódnia a kerethez és a falszerkezethez. Az aljzattól és a részlettől függően csatlakozó fóliák, megfelelő tömítőanyagok, előkomprimált megoldások vagy folyékony rendszerek jöhetnek szóba. Lényeges a teherbíró, tiszta tapadófelület és a keret-fal közötti mozgásokhoz elegendő hely. Egy merev, vékony tömítőcsík poros vagy repedezett aljzaton nem oldja meg a tervezési feladatot, akkor sem, ha kezdetben zártnak tűnik.
Az átmenetek külön figyelmet igényelnek. Kevés a légzáró felület a káván, ha a belső párkány alatt véget ér, vagy a felső részen nem kapcsolódik a meglévő légzáró réteghez. Vakolt belső felületeknél tisztázni kell, hogy a vakolatot tervezett vakolócsatlakozóhoz vezetik-e, a fólia vakolható-e, és később hogyan marad lehetőség javításra. Egy kétszárnyú, befelé nyíló ablaknál a belső részlettervet a használattal is össze kell hangolni: a párkány mélysége, a kávaburkolat és a kilincsek nem akadályozhatják a szárnyakat. A kivitelezőtől ne csak a szalag megnevezését kérje, hanem a belső tömítés megszakításmentes, teljes keret körüli útvonalának leírását is.
Középen: a szigeteléshez megfelelő geometria és védelem kell
A középső hézagrétegnek üregek nélkül kell kitöltenie a keret és a falszerkezet közötti teret. Nem az a feladata, hogy az ablakot rögzítse vagy a nyílás nagy egyenetlenségeit kiegyenlítse. A hézagszigetelő anyag kiválasztásakor a hézagszélesség, a megengedett alakváltozás, az aljzat, a feldolgozás és a későbbi csatlakozó rétegek számítanak. Ásványi szigetelőanyagok, habok vagy rendszerhez kötött szigetelőszalagok a részlettől függően megfelelőek lehetnek. Fontos az egyenletes, nem ellenőrizetlenül összenyomott kitöltés. A nagy nyitott üregek vagy a túltöltött hézagok megnehezítik a belső és külső réteg csatlakoztatását, és ronthatják a hőszigetelést.
A szerelési rögzítést a hézagkitöltéstől függetlenül kell megtervezni. A teherhordó alátétek, rögzítőelemek és a teherátadás tartják helyén az elemet; a szigetelés ezt nem helyettesíti. Ez különösen széles vagy nehéz elemeknél nyilvánvaló. Egy Patio Life emelő-tolóajtó például átgondolt küszöb- és teherzónát igényel, mielőtt az oldalsó tömítésről döntene. Kérdezze meg ezért, hol támaszkodik az elem, hogyan marad beállítva a keret, és miként vezethető a szigetelőanyag ezekhez a zónákhoz. Ha egyes helyeket szerkezeti okból eltérően alakítanak ki, egyértelműnek kell lennie, hogyan folytatódik ott a légzárás, a szigetelés és az időjárás elleni védelem. A tiszta középső réteg a helyes munkasorrendből, nem a lehető legtöbb anyagból születik.
Kívül: eső elleni védelem és a kiszáradás figyelembevétele
Kívül a csatlakozási hézagot időjárás, UV-fény, fröccsenő víz és homlokzati részletek érik. A külső rétegnek távol kell tartania a kívülről érkező nedvességet, és ellenőrzött módon kell elvezetnie a vizet. Ugyanakkor a csatlakozásba esetleg bekerült nedvesség nem záródhat be alkalmatlan réteg mögé. A megfelelő megoldás függ a kitettségtől, a homlokzat felületétől, a meglévő ütközőktől, az ablak helyzetétől és más szerkezeti elemektől. A káva mélyén védett csatlakozás más követelményeket támaszt, mint a homlokzati síkhoz közeli. Az olyan általános kijelentések, mint hogy „kívülre csak szilikon kell”, figyelmen kívül hagyják a hézag, a vakolat, a fedések és a párkány kapcsolatát. Mérje fel, melyik oldal közvetlenül időjárásnak kitett, hol védenek a homlokzati kiugrások, és mely éleken folyik össze a víz. Az anyagválasztás előtt a szomszédos repedéseket, nyitott vakolatszéleket és hiányzó tapadófelületeket is figyelembe kell venni. Egyeztesse, ki készíti elő az aljzatot, és meddig maradhat védtelenül a kész tömítés. A választott rendszer feldolgozási előírásai már az ütemezéskor legyenek rendelkezésre állók.
Az alsó csatlakozási zóna külön rajzot érdemel. Itt találkoznak az oldalsó csatlakozások, a lejtés, a végzárók, a párkány, a fal vízszigetelő síkja és adott esetben az ajtóküszöb. A külső fedés mögé jutó víznek kijelölt kifelé vezető útra van szüksége; egy optikailag zárt felület önmagában ezt nem igazolja. Egy egyszárnyú, kifelé nyíló teraszajtónál a belső padló és a külső burkolat átmenetét is korán meg kell határozni. Ellenkező esetben az utólagos rétegvastagságok eltakarhatják a csatlakozásokat, akadályozhatják a vízelvezetést vagy korlátozhatják az ajtó mozgását. Padlóközeli területekhez valamennyi réteget mutató metszetet kérjen, ne csak a kész homlokzat nézetét.
Tömítőszalagok, fóliák és tömítőanyagok összehasonlítása
A tömítőszalagok gyakran gyorsan feldolgozhatók, és megfelelően választott hézagszélességnél kiegyenlíthetik az egyenetlenségeket. Ehhez azonban megfelelő méret, előkészített hézag és elegendő idő, illetve hely kell a kitáguláshoz. A csatlakozó fóliák rugalmasak bonyolult geometriáknál, és az épület légzáró síkjához köthetők. Működésük nagyrészt a ragasztótól, az aljzat előkészítésétől és a tisztán ragasztott átlapolásoktól függ. A folyékony tömítések nehezen hozzáférhető vagy szabálytalan csatlakozásoknál lehetnek hasznosak, de ellenőrzött rétegkialakítást és megfelelő aljzatot igényelnek. A tömítőanyagok meghatározott hézagokhoz és csatlakozásokhoz valók, de tapadásukat, mozgásfelvételüket és összeférhetőségüket össze kell hangolni. Készítsen kis csatlakozási mátrixot: egyenes oldalak, sarkok, felső csomópont, parapet és ismert problémás helyek. Jegyezze fel, mely anyag kerül oda, hogyan kapcsolódik a következő szerkezeti elemhez, és milyen előmunka szükséges. Így látszik, hogy a megoldás csak az egyenes mintaszakaszon meggyőző-e, vagy a megszakításoknál is kivitelezhető. A termékadatokat és feldolgozási útmutatókat mindig a ténylegesen ajánlott rendszerre, ne csak hasonló termékcsoportra ellenőrizze.
Ne csak magát az anyagtekercset hasonlítsa össze. Vizsgálja meg, elő kell-e készíteni a keret felületét és a fal aljzatát, szükséges-e alapozó, a termék vakolható, festhető vagy eltakarható-e, és mikor következhet a következő munkafázis. Kérdezze meg azt is, hogyan készül a keretnél az illesztés és a sarok gyűrődés vagy nyitott útvonal nélkül. Egy fix üvegezésű ablaknál a csatlakozást ugyan nem befolyásolja mozgó szárny, de a keret-fal átmenet ugyanilyen gondosságot kíván. A legjobb választás az a rendszer, amelynek alkalmazása a helyszín valós körülményei között is követhető. Részletrajz, aljzatmegjelölés és felelősségi kör nélküli anyaglista nem megbízható kivitelezési terv.
A teljes ablakcsatlakozás vizsgálata
Az ablakforma és a nyitásmód módosítja a részletet
A téglalap alakú szabványablakoknál gyakran ismétlődő csatlakozások alkalmazhatók, de már az osztások, fix mezők, a szárnyelosztás vagy szokatlan nyitásmód is megváltoztatja a felmérést és a munkafolyamatot. Az osztók az ablakszerkezeten belül vannak; a csatlakozási hézag szempontjából a külső keret kerülete számít, nem az üveg látható tagolása. Osztás nélküli ablaknál is ugyanakkora gondosság kell a csatlakozási vonalhoz, mint tagolt kialakításnál. Továbbra is az a döntő, hogyan találkozik a keret, a káva és a tömítés. Történeti megjelenésű homlokzatnál a külső formavilág fontos lehet, de ebből nem következik automatikusan egyszerűbb vagy bonyolultabb hézagmegoldás.
Íves, ferde és más különleges formáknál több a szabás, a sarok és az átmenet. Egy fix üvegezésű háromszög- és ferde ablak ezért minden ferde élnél, különösen a felső csomópontnál részletvizsgálatot igényel. Éppen itt érdemes a rögzítést, a szigetelést és a külső vízelvezetést nem egymás után rögtönözni. Tetőablaknál a tetőszerkezethez és a héjaláshoz való csatlakozás is hozzáadódik; ehhez a tetőrendszerhez illő, önálló koncepció szükséges. Különleges formáknál méretarányos nézetet és metszetet adjon át a tervezőnek és a szerelőnek. Kérdezze meg, hol vágják vagy toldják a kiválasztott szalagot, és utána hogyan őrzik meg a folytonosságot.
Új építés és felújítás eltérő előkészítése
Új építésnél az ablak helyzete, a falrétegrend és a csatlakozó anyagok már korán összehangolhatók. Ez világos kapcsolódási pontot teremt a szerkezetépítés, az ablakbeépítés, a vakolás, a homlokzat és a belső munkák között. Mégis rögzíteni kell, ki készíti el, védi és veszi át a csatlakozási felületeket. Egy ablakbeépítés után szabadon maradó fóliát a következő szakágak megsérthetnek; a túl korán lezárt homlokzat pedig megnehezítheti a későbbi rögzítést. Az ütemezés ezért a műszaki tervezés része. Írja le, mikor szerelik be a kereteket, mikor zárják a belső és külső rétegeket, és addig hogyan védik a nyitott csatlakozásokat az időjárástól és a sérülésektől. Sok azonos nyílásnál egy korán elkészített referenciaablak segíthet a kapcsolódások megítélésében a sorozatszerelés előtt. Ne csak a látható felületeket, hanem az aljzat-előkészítést, a sarokképzést, a rögzítést és a következő szakágaknak történő átadást is vizsgálja. Az eltéréseket közvetlenül a jóváhagyott részletben rögzítse. A mintán adott puszta szóbeli jóváhagyás nem védi meg a későbbi nyílásokat az eltérő kivitelezéstől.
Meglévő épületnél a munka állapotfelméréssel kezdődik. A régi ablakok eltávolítása málló kávákat, nedves területeket, meglévő tömítéseket vagy váratlan rétegvastagságokat tárhat fel. Az ilyen leletekre is tervezzen megoldást, ne csak ideális mérettel számoljon. Egy történeti stílusú, kifelé nyíló „Kombi” oldalpántos ablaknál a meglévő látvány és a csatlakozási szélesség befolyásolhatja az esztétikai döntést, de a hézagnak továbbra is a tényleges falszerkezethez kell illeszkednie. Kiszerelés előtt dokumentálja a méreteket, a felismerhető falrétegrendet, a belső és külső felületeket, valamint a párkányok helyét. Az ablakbeszállító, a szerelő és szükség esetén a homlokzati vagy vakoló szakember közös bejárása csökkenti a szakágak közötti ellentmondásokat.
Rögzítés, mozgások és kapcsolódó szakágak összehangolása
Az ablakkeretek hőmérséklet és használat hatására változnak, a falszerkezet ülepedhet vagy kis mértékben mozoghat, a tömítéseknek pedig ezeket a mozgásokat tartósan fel kell venniük. A csatlakozási megoldás ezért nem szoríthatja be mereven, alkalmatlan helyen a keretet, és nem terhelheti túl a rögzítést. A rögzítések helyét és számát, valamint a keretszélektől mért távolságokat az adott projekthez kell tervezni. Kérjen magyarázatot a teherátadásról, a beállításról és a teherhordó, illetve távtartó alátétek szerepéről. Csak a biztonságosan pozicionált ablak funkcionális rétegei egészíthetők ki tisztán. A hab vagy tömítőanyag ne kapjon nem szándékolt statikai helyettesítő feladatot.
A kapcsolódó szakágak is befolyásolják a hézagot. A belső vakolat, a szárazépítés, a párkány, a külső vakolat, a hőszigetelés, a fémfedések és az árnyékolók eltakarhatják a csatlakozásokat, vagy rögzítéseikkel át is törhetik azokat. Kezdés előtt határozza meg, ki tömíti az egyes áttöréseket, és mely felületeknek kell láthatónak maradniuk az ellenőrzésig. A kifelé nyíló harmonikaajtóknál nő az oldalsó keretek és a padlózóna átmeneteinek jelentősége, mert több szárny és nagy nyílás találkozik. Ez nem jelent automatikusan meghatározott tömítést, de különösen pontos összehangolást igényel a nyitási tér, a külső burkolat, a küszöb és a vízvezetés között. A rendelés előtti egyeztetés kedvezőbb, mint a kész felületek utólagos átalakítása.
A kiírás, ellenőrzés és átvétel gyakorlati megszervezése
Egy használható műszaki kiírás többet mond annál, hogy „ablak szakszerű beépítése”. Meghatározza az ablak beépítési síkját, leírja az előkészített csatlakozási felületeket, és megnevezi a belső, középső és külső funkciókat. Ehhez tartoznak a felső, oldalsó és alsó részletek, a rögzítés, a párkányok vagy küszöbök kezelése, valamint a befejezésig nyújtott védelem. Több ablaktípus esetén a szabványos és eltérő különleges részleteket külön sorolja fel. A rendelés előtt adja át a méreteket és rajzokat, hogy a keretméretet, a hézaghelyet és a tartozékokat együtt ellenőrizhessék. A szerelőnek egyértelműen látnia kell, mi szerepel az ajánlatban, és hol csatlakoznak más szakágak. Az ajánlatokat soronként hasonlítsa össze: aljzat-előkészítés, meglévő anyagok bontása és elszállítása, rögzítés, minden hézagréteg, párkánycsatlakozások, védelmi intézkedések és dokumentáció. A hiányzó vagy általános tételeket még az árak összevetése előtt jelölje meg. Az alacsonyabb végösszeg keveset jelent, ha például a kávajavítás, a csatlakozóprofilok vagy a párkány alatti tömítés nincs hozzárendelve. Az alternatív tételeket egyértelműen írja le, hogy később is világos legyen, melyik kivitelre született megrendelés.
A csatlakozásokat akkor ellenőrizze, amikor még hozzáférhetők. Fényképezze le az előkészített aljzatot, a rögzítést és az egyes rétegeket vakolás, burkolat vagy párkány elkészítése előtt. Szemrevételezéssel vizsgálja a folyamatos csatlakozásokat, megfelelő átlapolásokat, gondos sarkokat, helyesen kezelt toldásokat és sértetlen anyagokat. A nyitott kérdés nem minőségi hiba, ha eltakarás előtt tisztázzák. Dokumentáltassa a felhasznált rendszerelemeket, az ápolási útmutatókat és a fennmaradó csatlakozások felelősét. A Bloomcabin az ablakokra és ajtókra öt év kereskedelmi jótállást közöl; a szállítási idő a megrendelés visszaigazolásától általában négy–hat hét. Ezek az adatok nem helyettesítik a beépítés és a csatlakozás projektspecifikus ellenőrzését.
Gyakori kérdések
Elég a szerelőhab ablakok tömítésére?
Nem. A szerelőhab elsősorban a középső hézagréteg feladatát tölti be, és nem jelenti automatikusan a teljes belső légzárást vagy külső időjárás-védelmet. A szükséges további rétegeket a csatlakozási részlet, az aljzat és a beépítési helyzet határozza meg. A három funkciót külön neveztesse meg és dokumentáltassa.
Mit jelent az, hogy „belül zártabb, mint kívül”?
Ez a kijelentés funkcionális logikát ír le: a helyiség levegője ne juthasson ellenőrizetlenül a hézagba, miközben a csatlakozásból a nedvesség kifelé száradhat. Nem helyettesíti az anyagválasztást. Hogy szalag, fólia, tömítőanyag vagy más megoldás megfelelő-e, azt a kerethez, a falrétegrendhez, a hézagszélességhez és az időjárásnak kitett oldalhoz kell megtervezni.
Az ablakcsatlakozási hézagot a beépítés előtt kell meghatározni?
Igen. Legkésőbb a rendelés és a felmérés előtt egyeztetni kell a beépítési síkot, a falrétegrendet, a keretméretet, a rögzítést, valamint a párkányhoz, homlokzathoz és belső felülethez való csatlakozásokat. A helyszínen feltárt adottságok módosítást igényelhetnek. Az egyenetlen vagy sérült kávákra előkészített alternatíva megelőzi az időnyomás alatti, összehangolatlan döntéseket.
Ki felel az ablak és a fal közötti tömítésért?
Ez a szerződéstől, a műszaki kiírástól és a szakágak közötti feladatmegosztástól függ. Nemcsak az számít, ki ragaszt fel egy szalagot, hanem az is, ki alakítja ki a vakolathoz, homlokzati síkhoz, párkányhoz és további rétegekhez tartozó, folytonos csatlakozást. A felelősségi köröket, az ellenőrzés időpontját és a nyitott csatlakozások védelmét írásban rögzítse.
Miből ismerhető fel az ellenőrizhető szerelési terv?
Legalább felső, oldalsó és alsó nézeteket, illetve metszeteket tartalmaz, megnevezi a funkcionális rétegeket és kapcsolódásaikat, valamint bemutatja a rögzítést és a teherátadást. Ajtóknál, különleges formáknál és padlóközeli területeknél külön részletek célszerűek. Eltakarás előtt e dokumentumok alapján ellenőrizze a kivitelezést, és készítsen fényképes dokumentációt.
Következő lépés
A jól működő ablakcsatlakozási hézag nem egyetlen „tömítőanyag” eredménye, hanem a belső tömítés, a szigetelt középső réteg, a külső időjárás-védelem, a rögzítés és a csatlakozó szerkezeti elemek együttműködéséből jön létre. Ne az anyag megnevezésével, hanem a falrétegrenddel és a beépítési síkkal kezdje. Rajzoltassa meg a részleteket a keret minden oldalára, külön vizsgáltassa a különleges formákat és küszöböket, a szakágak közötti határokat pedig írásban rögzítse. Aki a csatlakozási hézagot rendelés és bontás előtt megtervezi, tárgyilagosabban hasonlíthatja össze az ajánlatokat, és addig ellenőrizheti a kivitelezést, amíg a lényeges rétegek láthatók.
