ESG vagy VSG: melyik biztonsági üveg illik a projekthez?
Üvegezés tervezése
Az üvegezésről gyakran csak későn döntenek: az ablak mérete már adott, az ajtónak a lehető legtöbb fényt kell beengednie, majd felmerül a kérdés: „ESG vagy VSG?” A rövidítések azonban nem két minőségi fokozatot jelölnek. Az edzett biztonsági üveg (ESG) és a ragasztott biztonsági üveg (VSG) töréskor alapvetően másképp viselkedik, ezért eltérő tervezési feladatokat old meg. Nem az a döntő, melyik hangzik általánosságban „biztonságosabbnak”, hanem az, mi történjen azon a konkrét helyen: az üveg ütéskor apró darabokra törjön, vagy a szilánkok lehetőleg egy fólián maradjanak? Az üvegezés emberek felett, közlekedő közelében, mozgó ajtóban vagy nehezen elérhető fix mezőben van? Az ablak, a vasalat, az osztás és a beépítési helyzet együttes vizsgálata megelőzi az elszigetelt üvegválasztást.
Ne a rövidítéssel, hanem az elem kockázatával kezdjen
A legjobb kiindulópont minden üvegezés vázlata, nem egyetlen ajánlati tétel. Jelölje a padlóig érő ablakokat, a mozgó ajtószárnyakat, a lépcső vagy pihenő melletti üvegezést, a magas felülvilágítókat, a nagy fix üvegfelületeket és azokat a helyeket, ahol gyermekek, vendégek vagy bútorok rendszeresen közel kerülnek az üveghez. Egészítse ki a használattal: nyugodt kilátás, átjárás, szellőztetés, teraszkapcsolat, térelválasztás vagy fej feletti üvegezés. Így láthatóvá válik a fő veszély. Egy esetleges ütközésnél más töréskép lehet célszerű, mint ott, ahol a szilánkoknak nem szabad lefelé hullaniuk. A külső hozzáférhetőség, a belátás elleni védelem és a későbbi tisztítás is kerüljön a listára, mert ezek a szerkezetet is befolyásolhatják.
A biztonsági üveg ezért szerkezeti tervezési kérdés, nem csupán egy szabványüvegezéshez választható fejlesztés. Egy fix mezőre más követelmények vonatkozhatnak, mint a mellette lévő nyíló szárnyra, még akkor is, ha együtt egységes homlokzatot alkotnak. Egy fix üvegezésű ablaknál például a mező elhelyezkedése, mérete és a szomszédos nyíló elemekhez való viszonya fontosabb, mint az általános „ablak” megnevezés. Minden mezőnél jegyezze fel azt is, belülről vagy kívülről hozzáférhető-e, illetve milyen élek, oszlopok vagy osztólécek határolják. Ez a felmérés konkrét adatokat ad a szakembernek, és megakadályozza, hogy utólagos rendeléskor csak a látható osztást vegyék át, miközben a meghatározó használati helyzet figyelmen kívül marad.
Az ESG megértése: előfeszítés és apró darabos töréskép

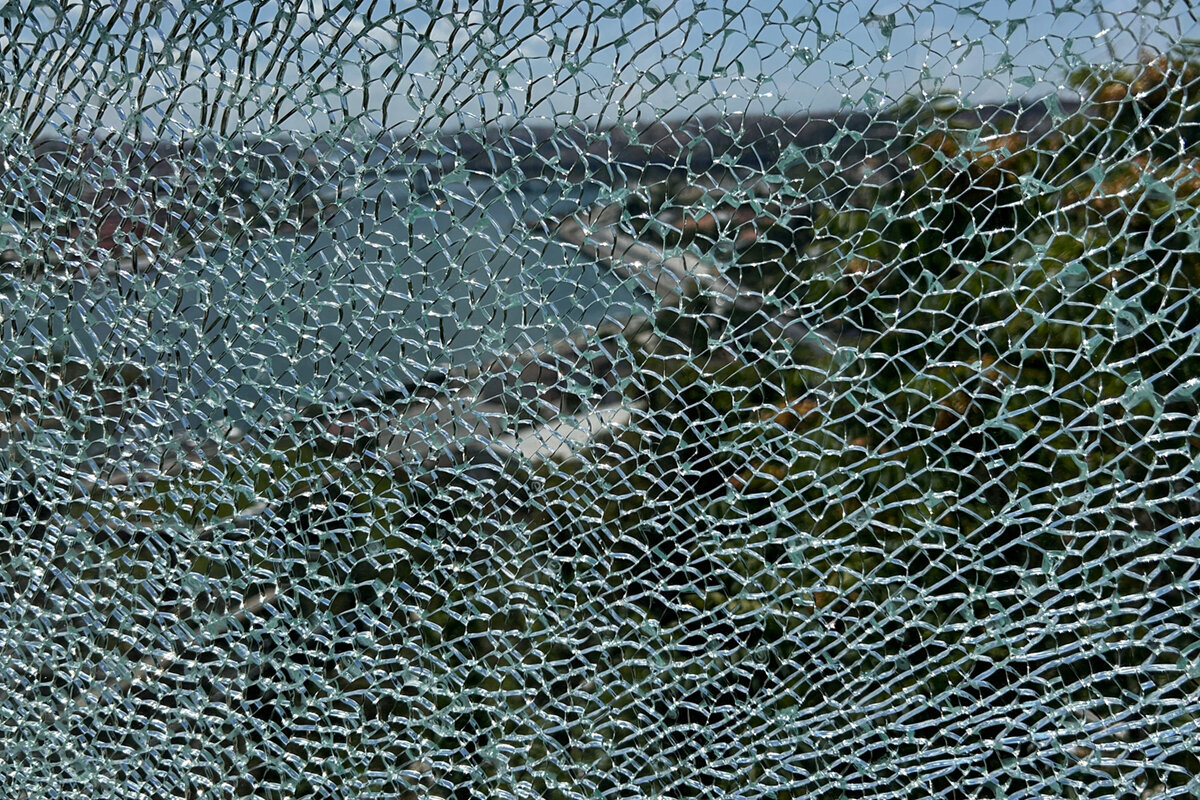

Az ESG edzett biztonsági üveg. Hőkezeléssel előfeszítik, és ez határozza meg törési viselkedését: sérüléskor jellemzően sok, viszonylag apró darabra esik. Ez különbözteti meg a hagyományos floatüvegtől, amely inkább nagyobb, éles szilánkokra törhet. A választásnál ez a tulajdonság fontosabb, mint például a „strapabíró” címke. Az ESG nem tartja meg a törött üveget, és nem teljesít automatikusan minden védelmi funkciót, amelyet az építtetők a biztonsági üveg fogalmához kapcsolnak. A pontos vastagság, az üvegtábla mérete, alátámasztása, élmegmunkálása és beépítési helyzete a méretezés része; ezek nem vezethetők le pusztán az üveg nevéből.
ESG esetén különösen fontos a tervezés sorrendje. A furatokat vagy kivágásokat általában az előfeszítés előtt készítik elő, ezért a kész ESG-tábla későbbi módosítása nem tekinthető szokásos helyszíni igazításnak. Ez érinti az átvezetéseket, a vasalat helyét vagy egy később tervezett tartozék kivágását is. A nyílások méreteit és helyét időben adja át, majd ellenőrizze a rajz és a helyszíni felmérés alapján. Egy befelé nyíló egyszárnyú ablaknál a döntés ne csak az üvegmezőről szóljon: a nyitási ív, a kilincs oldala, a tisztítás és a bútorokkal való esetleges ütközés is meghatározza a mindennapi igénybevételt. Az ajánlatban kérdezzen rá kifejezetten, melyik mező kap ESG-t és milyen tervezési okból.
A teljes szerkezeti elemet vizsgálja
A VSG megértése: rétegrend és a szilánkok megtartása
A VSG ragasztott biztonsági üveg. Legalább két üvegtáblából áll, amelyeket közbenső réteg kapcsol össze. Ha egy vagy több üvegréteg eltörik, ez a réteg összetarthatja a szilánkokat. Éppen ez a viselkedés a döntés lényege: ott lehet fontos, ahol törés után lehetőleg ne hulljanak szabadon üvegszilánkok, vagy a nyílás ne váljon azonnal teljesen szabaddá. Egy konkrét VSG-üvegezés viselkedése azonban a felépítéstől és a terheléstől függ. A VSG tehát nem egyszerűen „ESG fóliával”, és nem célszerű kizárólag fénykép vagy egy ablak összképe alapján választani. A megmaradó kötés nem jelenti automatikusan, hogy az üveg tartósan teherbíró, járható vagy betörésgátló. Ezekhez a teljes szerkezeti elem külön, kifejezetten igazolt méretezése szükséges. Sérülés után a területet biztosítani és szakemberrel megvizsgáltatni kell; a tapadó szilánkok nem igazolják a további használhatóságot.
A ragasztott felépítés saját kérdéseket is felvet. Tájékoztassa a szállítót, hogy az üvegezés belül, kívül vagy hőszigetelő üvegszerkezetben lesz-e; érheti-e közvetlen időjárási hatás az éleket; fontos-e a kilátás, a nappali fény vagy meghatározott felületi hatás. Nagy formátumoknál az üvegfelépítést, a keretet és a szerelést is érdemes összehangolni, hogy az egység súlya és kezelhetősége is szerepet kapjon. Egy háromszög- vagy ferde, fix üvegezésű ablak jól mutatja, miért hasznos a korai tervezés: a szokatlan geometria, a peremcsatlakozások, valamint a szállítás és beépítés feltételeinek együtt kell működniük. Ne csak VSG gyűjtőmegnevezést, hanem az előirányzott üvegfelépítés egyértelmű jelölését kérje.
A törési viselkedés funkció, nem rangsor
A leggyakoribb rossz kérdés: „Az ESG vagy a VSG jobb?” Szakmailag hasznosabb így kérdezni: „Mi történjen törés után ezen a helyen?” Az ESG jellegzetesen apró darabokra törik, a VSG a közbenső rétegen keresztül megkötheti az üvegdarabokat. Ebből nem következik általános rangsor. Egy szerkezeti elemhez ESG, egy másikhoz VSG lehet szükséges, további alkalmazásoknál pedig kombinált felépítés vizsgálható. A sérülés oka is számít: kemény ütközés, pontszerű erőhatás, hőfeszültség vagy élsérülés nem ugyanaz. Az üvegtípus nem helyettesíti a terhelés elemzését és a teljes elem szakszerű méretezését.
Képzeljen el két helyzetet. Egy gyakran használt teraszajtónál ütközés esetén a személybiztonság áll előtérben, miközben a szárny, a vasalatok és a tömítések is mozognak. Egy ülőhely feletti magas üvegezésnél viszont a törés utáni viselkedés és az alatta lévő terület védelme önálló tervezési szempont. Attól még nem válnak azonos esetté, hogy mindkettő sok üveget tartalmaz. Egy kifelé nyíló egyszárnyú teraszajtónál a terméknév először a konfigurációt jelöli, nem a szállított biztonsági üvegezést. Ezért ne csak „biztonsági üveget az ajtóhoz” kérjen, hanem minden egyes üvegmezőre a tervezett üvegtípust és annak indokát.
Hőszigetelő üveg: melyik tábla melyik oldalon van?
Ablakoknál és külső ajtóknál a biztonsági üveg gyakran hőszigetelő üvegegység része. Ilyenkor nem elég tudni, hogy valahol ESG vagy VSG szerepel. Tisztázza, a felépítés melyik táblájáról van szó: a beltéri, a külső vagy adott esetben mindkét oldaliról. A helyzet meghatározza, milyen igénybevétel éri közvetlenül az üvegréteget, és hogyan érzékelhető a töréskép a helyiségből. Aki csak annyit rögzít, hogy „VSG belül”, de nem dokumentálja a teljes felépítést, a pozíciót és az érintett táblát, félreértéseknek ad teret. Az érthető ajánlat mezőnként nevezi meg az egységet, és összevethető a jóváhagyási rajzzal.
Vegye figyelembe az egymást nem feltétlenül fedő célokat is. A hő-, hang-, nap- és belátás elleni védelem, valamint a biztonság egyaránt befolyásolhatja az üvegezést, de egyik cél sem következik automatikusan a másikból. A többrétegű vagy különösen összetett felépítések hatással lehetnek a súlyra, a fényhatásra, a peremterületre és a keret méretezésére. Ez nem érv az igényes üvegezés ellen, hanem a közös specifikáció mellett. Egy Super Low Uw passzívház ablak, kifelé nyíló címe a megnevezett ablakkonfigurációt írja le; nem rögzít meghatározott biztonsági üvegtípust vagy annak helyét. A kívánt funkciókat együtt adja meg, és vizsgáltassa meg a műszaki kombinációt a projektjéhez.
A nagy üvegfelületeket és ajtókat külön tervezési csoportként kezelje
Minél nagyobb az üvegezés, annál inkább előtérbe kerülnek az üvegtípus mellett a gyakorlati kérdések: súly, keretstatika, alátámasztás, szállítási útvonal, építési területhez való hozzáférés és szerelési sorrend. Egy nagy méretű tábla nem kezelhető úgy, mint egy kis cseremező. Ezért ne csak a szabad nyílást mérje fel, hanem a megközelítést, szűk átjárókat, emeleteket, emelési lehetőségeket és a biztonságos lerakási helyet is. Ezek az adatok segítenek a logisztikát még rendelés előtt tisztázni. Tervezéskor az oszlopokat, keresztléceket és üveget osztó rácsokat se csak látványelemnek tekintse; mezőkre osztják a felületet, és megváltoztathatják az egyes táblák méretét.
Mozgó rendszereknél a használat is hozzáadódik. Egy széles nyílás lehet alacsony küszöbű hatású, kapcsolatot teremthet a kerttel vagy bútorok átvitelét segítheti. A szárnynak azonban a tervezett módon kezelhetőnek kell maradnia, és az üvegezésnek illeszkednie kell a rendszerhez. A Patio Life emelő-tolóajtók ezért jó kiindulópontot adnak a nyitási mód, a mezőosztás és az üvegezési igény teljes összehangolásához, nem pedig rövid utat egy meghatározott üvegfelépítéshez. Beszélje meg, mely részek fixek és melyek mozgók, melyik oldalon fut a rendszer, és van-e eltérő feladatuk az egyes mezőknek. Az egységes külső megjelenés sokszor összeegyeztethető a differenciált üvegezési döntésekkel, ha ez már korán megjelenik a rajzon és az ajánlatban.
A teljes szerkezeti elemet vizsgálja
Fej feletti üveg, mellvéd és él: a helyzet pontos leírása
Fej feletti üvegezésnél, leesésveszélyes peremeknél, mellvédként vagy különösen kitett helyzetben az általános terméktanácsadás nem elegendő. Itt a teherhordás, a rögzítés, a terhelési feltételezések és a sérülés utáni viselkedés összeérhet. Ne csak annyit írjon a tervezőnek, hogy „magasan lévő ablak”, hanem a pontos beépítési helyzetet: vízszintes, ferde vagy függőleges? Mi van alatta? Az üveg lezáró védelmi funkció része, vagy csak fényfelület? Milyen profilok, tartók vagy keretek hordják? Ezekben a helyzetekben a biztonsági üveget a szerkezet részeként kell megtervezni; az üvegtípus utólagos megváltoztatása ezért további következményekkel járhat.
Tetőterületeknél a karbantartás is fontos. Ki tudja megtisztítani a felületet, hogyan érhető el sérülés esetén, és milyen árnyékolás vagy szellőzés készül? A középtengely körül billenő tetőablak megnevezés egy ablaktípust jelöl, de nem mondja meg, milyen üvegfelépítés alkalmas az adott tetőhajláshoz, helyzethez vagy használathoz. Adja meg azt is, hogy lakott helyiségben, közlekedő felett vagy mellékhelyiségben van-e az ablak. Az építési állapot, a csatlakozások és a projektkövetelmények értékeléséhez vonja be az illetékes tervezőt vagy képzett szakvállalkozót. Hasonló tetőüvegezésből itt különösen kockázatos általános következtetést levonni.
Ne csak üveget rendeljen: ellenőrizze a keretet, vasalatot és osztást is
Az üvegtábla nem az ablaktól vagy ajtótól függetlenül működik. A keret fogadja az üvegezést, a tömítések védik a peremterületet, az alátétezés támogatja a helyes felfekvést, a vasalat pedig mozgatja a szárny súlyát. Az üvegfelépítés változásával a súly és a rendszerre, illetve a szerelésre vonatkozó követelmények is változhatnak. Ezért két ajánlat összevetésekor ne csak az üvegről szóló rövidítést adja meg, hanem a mezők méretét, számát és helyét, a nyitási módot, az osztást és a kívánt felületeket is. Így elkerülhető, hogy egyik ajánlat csak egy mezőben tartalmazzon biztonsági üveget, míg a másik eltérő elosztással számol. Az ajánlatok csak azonos mezőlista mellett hasonlíthatók össze.
A látványterv maradhat konkrét. Az osztólécek lehetnek felragasztottak, vagy ténylegesen több táblára oszthatják az üvegfelületet. Ez a különbség befolyásolja az üvegek számát, méretét és széleit. Egy kifelé nyíló, történelmi stílusú „Kombi” ablaknál ezért az igényelt osztáskialakítást az üvegezéssel együtt kell dokumentálni. Kérjen méretláncokat tartalmazó nézetet és az üvegmezők egyértelmű hozzárendelését. Jóváhagyás előtt ellenőrizze a nyitásirányt, a kilincs helyét, az osztást és minden mező megnevezését. Ez nem formaság: a szimmetrikusnak látszó ablakoknál a belső és külső oldal, valamint a bal és jobb szárny funkcionálisan különbözhet.
A kívánság megfogalmazásától a megbízható ajánlatkérésig
Egy jó ajánlatkérés rövid, de egyértelmű. Először adja meg az elem típusát és méretét, másodszor a beépítési helyet és használatot, harmadszor a nyitási módot és mezőosztást, negyedszer a kívánt biztonsági funkciót, ötödször pedig további célokat, például belátás- vagy hangvédelmet. A „biztonsági üveget kérek” helyett például világosabb: „A lakótér padlóig érő fix mezőjéhez a közlekedőhöz való közelség miatt szeretnénk megvizsgáltatni a megfelelő üvegfelépítést.” Csatoljon fényképet a nyílásról, alaprajzrészletet és homlokzati rajzot, ha rendelkezésre állnak. Átalakításnál a meglévő keretnek, csatlakozási magasságoknak és hozzáférhető szerelési oldalaknak is felismerhetőnek kell lenniük.
Ezután kérjen választ konkrét ellenőrző kérdésekre: melyik üvegtípus szerepel melyik mezőben? A hőszigetelő üvegegység melyik oldalán helyezkedik el? Milyen használati feltételezéssel számoltak? Változtat-e a felépítés a szárny súlyán vagy az osztáson? Maradt-e olyan nyitott kérdés, amely csak felmérés vagy a szerkezet ellenőrzése után dönthető el? Befelé nyíló kétszárnyú ablaknál azt is célszerű rögzíteni, melyik szárny nyílik először a mindennapokban, és az oszlop vagy vasalat befolyásolja-e a kilátást és a kezelést. A jóváhagyott rajzot őrizze meg az ajánlattal és a megrendelés-visszaigazolással együtt. Ez kapcsolja össze a tervezést, a gyártást és a beépítést.
A döntés biztosítása jóváhagyás előtt és beépítés után
Rendelés előtt érdemes még egyszer mezőnként összevetni az adatokat. Ne csak a felméréssel, hanem a helyiséggel is hasonlítsa össze a méreteket: illik-e az osztás a berendezéshez, elérhetők-e a kilincsek, ütköznek-e a szárnyak korláttal vagy lámpával, és megoldható-e a tisztítás? Az üvegre vonatkozó adatokat a rajzzal együtt olvassa. A megfelelő megnevezés rossz helyen nem oldja meg a problémát. Tegye egymás mellé az ajánlatot, a nézeti rajzot és a mezőlistát, és csak akkor jelölje ellenőrzöttnek az egyes táblákat, ha az üvegtípus, a hőszigetelő üvegen belüli helyzet és a nyitási mód egyezik. Több hasonló elemnél használjon egyértelmű helyiség- vagy pozíciószámot; azonos külső méret nem feltétlenül jelent azonos felépítést. Rögzítse azt is, ki tisztázza a még nyitott műszaki kérdéseket, és mely dokumentumot frissítik utána. Ami bizonytalan marad, azt a megrendelés jóváhagyása előtt írásban pontosítani kell. A gyártás utáni módosítások messzebbre hatóak lehetnek, mint a korai tisztázás, különösen egyedileg tervezett méreteknél és osztásoknál.
Beépítés után nem az a cél, hogy ránézésre találja ki az üvegtípust. Először ellenőrizze a megállapodott darabszámot, mezőosztást, nyitásirányokat és látható sérüléseket. Hasonlítsa össze a dokumentumokat, jelöléseket és a visszaigazolt kivitelezést a megrendeléssel, és az észlelhető eltéréseket időben jelezze a szerződéses partnernek. A Bloomcabin ablakaira és ajtóira ötéves jótállás vonatkozik. A szállítási idő a megrendelés visszaigazolásától függően négy–hat hét. Egyik sem helyettesíti az üvegezés projektspecifikus vizsgálatát. Ha később a vasalatot, árnyékolást, átvezetéseket vagy szomszédos szerkezeti elemeket módosítaná, vegye elő ismét a meglévő üveg- és elem-dokumentációt, és ne feltételezze, hogy a tábla azonos egy másiknak látszó üveggel.
Gyakori kérdések
Tartalmazhat egy üvegezés egyszerre ESG-t és VSG-t?
Igen, a kombinált felépítések alternatívaként szóba jöhetnek, mert az ESG és a VSG eltérő tulajdonságokat ad. Hogy ez adott mezőhöz célszerű-e, a helyzettől, mérettől, használattól és a teljes hőszigetelő üvegfelépítéstől függ. A konkrét kombinációt projektenként határoztassa meg; a rövidítésekből önmagukban nem következik az alkalmasság.
Mindig a VSG a jobb választás padlóig érő ablakhoz?
Nem. A padlóig érő helyzet fontos ok a vizsgálatra, de nem teljes specifikáció. Döntő lehet többek között a közlekedési útvonal, a belső vagy külső oldal, a rögzítés módja, a mező mérete, a lehetséges terhelés és a törés utáni funkció. A szakembernek az üvegezést a konkrét mezőre, nem csupán a teljes ablakfront számára kell meghatároznia.
Utólag fúrható vagy vágható az ESG?
A kész ESG-táblát nem szabad hagyományos üvegként utómegmunkálni. A furatokat, kivágásokat és élmegmunkálást korán meg kell tervezni, mert ezek rendszerint az előfeszítés előtt készülnek. Ha később változik a vasalat vagy egy tartozék, tisztázza szakemberrel, szükséges-e az üvegtábla cseréje.
Elég az ajánlatban a „biztonsági üveg” megjelölés?
Megbízható rendeléshez ez túl pontatlan. Legalább annak ki kell derülnie belőle, melyik üvegmezőt érinti, ESG vagy VSG készül-e, és hőszigetelő üvegegységnél a felépítés melyik oldalán helyezkedik el. A későbbi ellenőrzést rajz, mezőszám, méret és a rögzített használati helyzet is segíti.
Minden ablakhoz ugyanazt az üvegtípust válasszam?
Az egységes választás egyszerűsíti a kommunikációt, de nem feltétlenül ez a legmegfelelőbb megoldás. A fix mezők, az ajtóüvegezések, a magas ablakok és a tetőfelületek eltérő feladatot kaphatnak. Célszerű egységes tervezési és ajánlati alapot készíteni, a döntést azonban mezőnként meghozni. Így a látvány egységes marad, miközben a használati különbségek sem vesznek el.
Következő lépés
Az ESG és a VSG nem felcserélhető címke. Az ESG elsősorban jellegzetes, apró törésképet jelent; a VSG az üvegrétegek összekapcsolását és a szilánkok lehetséges megtartását. Hogy melyik megoldás illik, azt a projekt konkrét helye dönti el: a használat, a várható hatás, az üveg helyzete, a hőszigetelő üveg felépítése, a keret és a beépítés együtt számít. Kezdjen mezőlistával és rajzzal, ne csupán rövidítést, hanem kívánt funkciót fogalmazzon meg, és a nyitott műszaki kérdéseket a megrendelés jóváhagyása előtt tisztázza. Így az „ESG vagy VSG?” kérdésből minden egyes ablak- és ajtómezőre követhető döntés lesz.
