Felül pántolt, kifelé nyíló ablakok tervezése
Ablaktervezés
A felül pántolt, kifelé nyíló ablak az alaprajzon gyakran egyszerű megoldásnak tűnik magas falfelülethez, kis fürdőszobába vagy munkapult fölé. Nem csak az számít azonban, hogy az ablak befér-e a nyílásba. A szárny kifelé mozdul, a kilincsnek elérhetőnek kell lennie, és a kívánt szellőzésnek a mindennapokban is működnie kell. Aki csak beépítés után veszi észre, hogy szekrény áll az ablak alatt, a külső árnyékoló korlátozza a nyitási szöget, vagy az üveg csak segédeszközzel tisztítható, rossz kérdést tett fel. Ezért az ablaktípust, a parapetmagasságot, a külső teret, a bútorozást és a szellőzést egy egységként tervezze. Ez az útmutató bemutatja, mikor előnyös a felül pántolt, kifelé nyíló kialakítás, mikor jobb más ablaktípus, és milyen adatokat kell a rendelés előtt tisztázni.
Először a nyitásmódot vesse össze a helyiség használatával

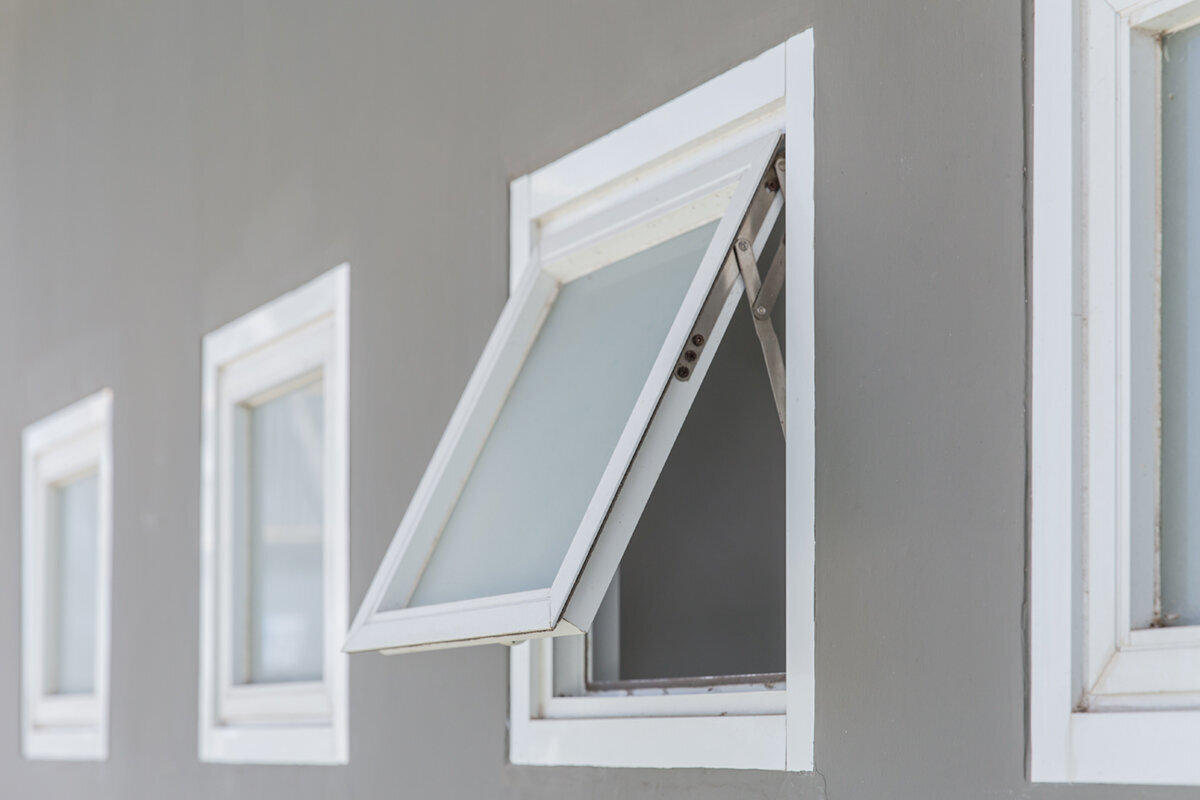

Felül pántolt, kifelé nyíló ablaknál a forgástengely a felső keretben található. Nyitáskor a szárny alsó része kifelé mozdul, így az ablak alatti belső terület nagyrészt szabad marad. Ez előnyös lehet konyhapult, mosdó vagy ülőpad fölött, mert a szárny nem nyúlik a helyiségbe. A helyigény viszont a külső oldalra kerül. Ott ejtőcső, futórács, napellenző, korlát, növényzet vagy keskeny átjáró akadályozhatja a szárny útját. Ezért ne csak az ablaknyílást rajzolja be az alaprajzba, hanem a nyitott szárnyat is a homlokzati nézetbe. Így kiderül, hogy a helyzete tartósan használható-e.
A felül pántolt, kifelé nyíló ablak nem helyettesít minden oldalra nyíló ablakot. Aki rendszeresen nagyra nyitná, belülről kényelmesen tisztítaná, vagy nyitott állapotban szabad kilátást szeretne, vizsgáljon meg más lehetőségeket is. Egy egyszárnyú, befelé nyíló ablak belső teret igényel, de megfelelő helyviszonyok mellett megszokottabb kezelést kínálhat. A fix mező fényt és kilátást ad kezelési konfliktus nélkül, de nem biztosít célzottan nyitható szellőzést. A választás a helyiségben végzett tevékenységtől függ: naponta többször röviden kell szellőztetni, csak alkalmanként kell nyitni, vagy az ablak főként fényforrás? Csak ez alapján derül ki, milyen kezelési kényelmet kell a nyitásmódnak nyújtania.
A kezelési magasságot felmérés előtt határozza meg
A magas elhelyezés szabadon tartja az ablak alatti falszakaszt, de a kilincs ettől még nem lesz automatikusan kezelhető. Gondoljon arra, aki reggel szellőztet, zuhanyzás után kivezeti a párát, vagy este bezárja az ablakot. Eléri a kilincset anélkül, hogy munkalapra, kádra vagy bútorra kellene állnia? Még az elméletileg elérhető kilincs is kényelmetlen lehet, ha csaptelep, magas konyhai hátfal vagy mély párkány van előtte. A magasságot a tervezett kész padlószinttől mérje, ne csak a nyers padlótól. A padlórétegek, dobogók és beépített elemek megváltoztatják a mindennapi elérhetőséget. Rögzítse azt is, hogy közvetlenül, mechanikus rásegítéssel vagy projektre tervezett motorral működjön-e.
Hálószobában az ablaknyílás a rajzon gyakran szabadnak látszik, később azonban ágytámla, szekrény vagy függöny kerül elé. A háztartási helyiségben egy ruhaszárító állvány, az előszobában pedig a ruhatár zárhatja el a hozzáférést. Jelöljön ki ezért egy kezelési sávot, amelyet nem torlaszolnak el beépített elemek, és amelyben a nyitás és zárás is lehetséges. Egyeztesse a szakvállalkozóval a kilincs helyét és működtetési irányát. Az ablaknak teljes bútorozás után is elérhetőnek kell maradnia. Ha a nyílás szándékosan magasan van, a kezelési megoldásnak szerepelnie kell az ajánlatban, a rajzon és a beépítési egyeztetésben. Az utólag beszerzett rúd vagy a rendszeresen szükséges fellépő nem egyenértékű egy eleve átgondolt koncepcióval.
A nyílás mint teljes rendszer
A külső teret mozgási zónaként kezelje
A kifelé forduló szárnynak szabad zónára van szüksége a homlokzat előtt. Ennek mérete az ablak méretétől és a nyitási helyzettől függ, ezért az általános távolságok keveset segítenek. Ellenőrizze, hogy a szárny házbejárat, keskeny oldalsó ösvény, terasz vagy erkélyrész fölé nyúlik-e. A földszinten személyekkel, kerékpárokkal vagy kerti bútorokkal kerülhet konfliktusba. Magasabban tetőkinyúlás, ejtőcső, zsalugáter és külső árnyékoló lehet a tervezés szomszédja. Ne csak azt kérdezze, hogy kinyitható-e az ablak, hanem azt is, mi van előtte a nyitás idején. Másként az alapvetően ésszerű szellőzőállást a külső tér miatt alig fogják használni.
Egy felül pántolt, kifelé nyíló ablak különösen kézenfekvő, ha a nyílás alatti belső felületnek szabadon kell maradnia. Hogy az adott homlokzathoz illik-e, azt a beépítési magasság, a szárnyméret, a környezet és a kívánt nyitási helyzet együttese dönti el. Mosogató fölött előny lehet a szabad belső zóna, gyakran használt terasznál viszont ugyanaz a szárny zavaró lehet. Tisztázza, hogy csak rövid szellőztetésre vagy hosszabb ideig nyitva tartásra szolgál-e. A tervezett nyitáshatárolás része lehet az egyeztetésnek, de nem helyettesíti a mozgástér ellenőrzését. A felméréskor fényképeken vagy nézetrajzokon dokumentálja a kritikus külső elemeket, közlekedőutakat és a tervezett árnyékolást.
A szellőzést pára, használat és napi rutin szerint tervezze
Az ablaktípus támogathatja a szellőztetési rutint, de nem helyettesíti a helyiség koncepcióját. A fürdőszobában a pára gyakran rövid idő alatt keletkezik. Ott az a fontos, hogy zuhanyzás után kényelmesen kinyitható, majd megbízhatóan bezárható-e az ablak. A konyhában főzési gőzök is jelentkeznek, míg a dolgozószoba inkább a napirendbe illesztett rendszeres szellőztetésből profitál. Jegyezze fel minden helyiségnél, mikor szellőztetnek, ki kezeli az ablakot, és közben használják-e a helyiséget. Ebből derül ki, hogy a magasan elhelyezett, felül pántolt, kifelé nyíló ablak praktikus-e, vagy jobb egy könnyebben elérhető nyíló szárny. Több célzottan elhelyezett nyílás mindennapibb megoldás lehet, mint egy ritkán működtetett, magas nyílás.
A különböző tájolású nyílásokon át történő szellőztetés támogathatja a belső klímát, de a hatás az épülettől, az időjárástól és a használattól függ. Ne tekintsen egy ablaktípusra általános szellőztetési ígéretként. Nagy üvegfelületnél egy kezelhető felülvilágító kiegészítheti a használatot, míg a fix üvegezés a fő látványtengelyben fényt és kilátást nyújt. Ez a kombináció csak akkor működik, ha a fix mező tudatosan marad fix, és a nyitható felület ellátja a szükséges kezelési feladatot. Energetikailag vagy épületgépészetileg összetett projekteknél az illetékes tervezők értékeljék a teljes szellőztetési és használati koncepciót. Nem a lehetséges nyílások maximális száma a döntő, hanem az érthető, a mindennapokban ténylegesen megvalósuló rutin.
A bútorokat, függönyöket és beépített elemeket korán rajzolja be
Az ablakokat gyakran még a konyha, a szaniterek és a tárolók véglegesítése előtt rendelik meg. Ez felül csuklós ablakoknál különösen kockázatos: a kilincs az üres helyiségben elérhető lehet, később viszont felsőszekrény széle, tükör vagy magas csaptelep mögé kerülhet. Készítsen nézetrajzot minden érintett falról. Jelölje rajta a munkalapot, magas szekrényeket, páraelszívót, függönysínt, tükröt, ágyat és radiátort a tervezett helyükön. Vegye figyelembe a nyitott szekrényajtókat is. Az ellenőrzés két külön problémát tár fel: a kilincshez való nehéz hozzáférést és azt, ha a szellőzőállást textíliák vagy beépítések teszik kényelmetlenné. Mindkettő könnyebben korrigálható rendelés előtt, mint a belső kialakítás után.
Konyhapult fölött egy magas ablak nappali fényt adhat anélkül, hogy munkafelületet foglalna. Alsó élét mégsem szabad önmagában meghatározni. Ellenőrizze a hátfal magasságát, a felsőszekrényeket, a világítást és a csaptelepeket. A fürdőben ugyanez vonatkozik a tükörre, a magas szekrényre és a zuhanyválaszfalra. Egy kissé eltoltabb helyzet funkcionálisabb lehet, mint egy pusztán optikai tengelyre helyezett ablak. Ha csak fény vagy belátás elleni védelem kell, egy fix, magasabban elhelyezett ablak önálló feladatot láthat el. A fix üvegezésű körablak például kezelési igény nélküli, formatervezési alternatíva, de nem helyettesít szükséges szellőzőnyílást. A forma és a szellőztetési feladat kérdését még a helyzet rögzítése előtt válassza szét.
A tisztítást és karbantartást ne halassza a jövőre
Egy ablak ma elérhetőnek tűnhet, bár külső oldala később csak kedvezőtlen körülmények között tisztítható. Ez a felül pántolt, kifelé nyíló szárnyaknál különösen fontos, mert a külső üvegfelület helyzettől függően belülről nem hozzáférhető. Már a tervben ellenőrizze, honnan lehet biztonságosan ápolni az üveget, a keretet és a hozzáférhető vasalati részeket. A földszinten ez lehet a külső terület, magasabban pedig olyan megoldás kell, amely nem rögtönzött kihajlásra épül. Belül a kezelési területnek is szabadon kell maradnia. Az ablak alatti beépített szekrény csak akkor működik, ha a tervezett kezelés és ápolás továbbra is praktikus.
Egy egyszárnyú, függőleges forgástengelyű, kifelé nyíló forgóablak más mozgási elv szerint működik, és különleges tisztítási igénynél összehasonlítási alap lehet. Hogy ez az alternatíva megfelelő-e, a helyzettől, a használattól és az elérhető kivitelektől függ. Ne termékkép alapján döntsön; kérjen magyarázatot az adott szárny mozgására. Kérdezze meg, mely karbantartási pontoknak kell hozzáférhetőnek maradniuk, és ki végzi majd a munkát. Magasan lévő ablakoknál érdemes szakemberrel felmérni a biztonságos elérhetőséget. Megbízható terv konkrétan megnevezi a hozzáférést: a helyiségből, erkélyről, külső területről vagy egy erre kialakított megoldással. A későbbre hagyott feltételezés nem tisztítási koncepció.
A nyílás mint teljes rendszer
Az árnyékolást és az időjárási hatásokat is vegye figyelembe
A kinyitott, felül pántolt, kifelé nyíló ablakszárny megváltoztatja a homlokzati helyzetet. A külső elemek versenghetnek a szárny mozgásterével, a belső függönyök vagy pliszék pedig nehezíthetik a kilincs elérését. Határozza meg a kezelési sorrendet: előbb fel kell húzni az árnyékolót, hogy az ablak kinyitható legyen? Változékony időben gyorsan bezárható? Ezek nem általános állítások az időjárásállóságról, de feltárják a kényelmetlen kombinációkat. Hangolja össze az ablakot, az árnyékolást és a rögzítési pontokat. Egy később felszerelt homlokzati elem nem számolhat szabad zónával, ha arra már az ablakszárnynak szüksége van. Ellenőrizze a kombinációt zárt, részben nyitott és tervezett szellőzőállásban is.
Az ablakosztás is befolyásolja a használatot. Egy széles fix mező egy kisebb nyíló szárny mellett megőrizheti a kilátást, és egy területre összpontosíthatja a kezelést. Háromszög- és ferde ablakok fix üvegezéssel különleges tető- vagy oromformáknál fényt juttathatnak nem téglalap alakú felületekbe, de fix üvegezésként nem látnak el szellőztetési funkciót. Ha az ablakon keresztüli légcsere tervezett, ezt a feladatot külön, ésszerűen elhelyezett nyílásnak kell ellátnia. Különleges formáknál korán egyeztesse a csatlakozásokat a szomszédos szerkezetekhez, a belső burkolatot és a tisztítási hozzáférést. A legfeltűnőbb üvegfelület sem sokat ér, ha a szükséges nyíló szárny egy nehezen elérhető maradék helyre kerül. Ezért előbb a napi funkciót rendezze el, majd a fix vagy különleges alakú mezőket.
Az ablakméretet funkció, ne szimmetria alapján válassza
A szimmetrikus ablaktengelyek rendezhetik a homlokzatot, de az azonos méretek nem jelentenek azonos használhatóságot. Egy konyhapult fölötti, felül pántolt, kifelé nyíló szárny lehet kisebb és magasabban elhelyezett, mint egy nappali ablaka. Nyílásonként ellenőrizze a szabad falfelületet, a kilátási kapcsolatot, a helyiség mélységét és a kezelést. A nagy szárny jelentős külső területet igényel, a kis nyílás pedig elégtelenül támogathatja a kívánt szellőztetési rutint. Ezt mindig a konkrét tervnél kell mérlegelni, nem általános ideális méretek alapján. Kérjen nyitásirányt bemutató nézeteket, és hasonlítsa őket össze a bútorozási és homlokzati tervvel. Így láthatóvá válik, hogy az építészeti rend és a napi használat összeillik-e, vagy eltérő méretű megoldások indokoltak.
Széles nyílásnál kézenfekvő lehet a két szárnyra osztás. Egy kétszárnyú, befelé nyíló ablak eltérő helyigényű és kezelési logikájú alternatíva a felül pántolt, kifelé nyíló szárnyhoz képest. Akkor lehet megfelelő, ha belül elegendő fordulótér áll rendelkezésre, és széles nyitásra van szükség. Ahol függönyök, bútorok vagy munkafelületek foglalják ezt a teret, egy kifelé nyíló megoldás jobban illeszkedhet a napi használathoz. Hasonlítsa össze a változatokat a berendezett helyiségben, és jegyezze fel: merre mozdul minden szárny? Hol áll a kezelő személy? Mit kell előbb kinyitni, bezárni vagy elpakolni? Ezek a kérdések olyan különbségeket mutatnak meg, amelyek pusztán homlokzati nézetben rejtve maradnak.
A rendelést megbízható ablaklistával készítse elő
A jó ablaklista ellenőrizhető adatokra fordítja le a tervet. Minden felül pántolt, kifelé nyíló ablaknál rögzítse a helyiséget, a fal helyzetét, a szerkezeti nyílást, a nyitásirányt, a kezelési helyzetet, a kész padlószinttől mért parapetmagasságot és a tervezett használatot. Egészítse ki belső és külső nézetekkel, valamint bútorokra, szaniterekre, árnyékolásra és különleges hozzáférési feltételekre vonatkozó megjegyzésekkel. Átalakításnál a meglévő kávát és lehetséges egyenetlenségeket a kívánt méretektől elkülönítve dokumentálja. Így a felmérés tisztázhatja, mi valósítható meg a helyszínen. Az adott ingatlanra vonatkozó engedélyeket, örökségvédelmi egyeztetéseket vagy különleges építési előírásokat az illetékes hatóságnál és megfelelően képzett tervezőkkel kell projektenként ellenőrizni.
Kérdezzen rá azokra a lehetőségekre, amelyek megváltoztatják a használatot: milyen kilincshelyzetet terveznek? Hogyan tartják vagy korlátozzák a nyitási állást? Mely méretek vonatkoznak a keretre, a szerkezeti nyílásra és a szabad nyílásra? Hogyan hangolják össze a csatlakozásokat, a külső burkolatot és az árnyékolást? Milyen ápolási előírások érvényesek a választott kivitelre? A válaszokat az elfogadott rajzzal együtt írásban rögzítse. A Bloomcabin ablakokra és ajtókra 4–6 hetes szállítási időt jelez, a rendelés visszaigazolásától függően. Ezért a rendelést illessze az építési ütemezésbe, figyelembe véve a nyílásokat, csatlakozásokat, belső kialakítást és homlokzatot. Az ablakokra és ajtókra 5 éves kereskedelmi jótállás vonatkozik; megbízás előtt ellenőrizze annak feltételeit.
Az egyedi terméktől az egységes épületburokig
A felül pántolt, kifelé nyíló ablakot ne önálló döntésként kezelje. Teraszajtóval, fix mezőkkel, tetőablakokkal és belső ajtókkal együtt közlekedési útvonalak, látványtengelyek és szellőzési folyamatok jönnek létre. Aki a nappaliban nagy terasznyílást használ, annak ott más ablakfunkcióra lehet szüksége, mint a szomszédos dolgozószobában. A Patio Life emelő-tolóajtó rendszer ajtómegoldás, nem a felül pántolt, kifelé nyíló ablakkal azonos alternatíva; ugyanakkor befolyásolhatja a rendszeresen használt bejárat és a nagy nyílás helyét. Minden szerkezeti elemhez rendeljen fő feladatot: bejárat, kilátás, nappali fény, célzott szellőztetés vagy kialakítás. Egy elem több feladatot is elláthat, de a legfontosabb feladatában nem vallhat kudarcot nem megfelelő nyitási mozgás miatt.
Járjon végig gondolatban egy átlagos napot a jóváhagyás előtt: szellőztetés a fürdőben, konyhai használat, árnyékolás kezelése, helyiségek elhagyása, esti zárás és későbbi tisztítás. Ismételje meg ezt az elrendezett helyiségekben, nyitott ajtókkal is. Ahol egy művelet körülményes, ott gyakran még módosítható egy részlet: kilincs helye, osztási méret, fix a nyitható mező helyett vagy maga az ablaktípus. Ezután készítsen végleges ellenőrzőlistát a rajzról, felmérésről, nyitásirányokról, kezelési koncepcióról, külső akadályokról és a beépítési egyeztetésről. Az eredmény olyan ablak legyen, amely elérhető marad, nem akadályozza a belső teret, és világos szerepe van a szellőztetési koncepcióban. Ebben rejlik a gondosan tervezett felül csuklós nyílás előnye.
Gyakori kérdések
Hol különösen előnyösek a felül pántolt, kifelé nyíló ablakok?
Gyakran jól használhatók munkafelület, mosdó vagy más olyan terület fölött, ahol a befelé nyíló szárny zavarna. Feltétel a szabad külső nyitási tér és az elérhető kilincs. Ezért a helyiség és a homlokzat oldalát együtt értékelje, ne csak a belül szabad falfelületet nézze.
Kezelhetek gond nélkül egy magasan lévő, felül pántolt, kifelé nyíló ablakot?
Ez a kész padlószinttől mért magasságtól, a kilincs helyzetétől, a bútorozástól és a tervezett kezelési megoldástól függ. Azokkal próbálja végig a használatot, akik ténylegesen szellőztetnek. Ha a közvetlen működtetés nem kényelmes, megfelelő megoldást kell a rendelés előtt megtervezni és dokumentálni.
Jó választás a felül csuklós ablak a fürdőszobába?
Megfelelő lehet, ha zuhanyzás után könnyen nyitható, majd később megbízhatóan zárható. A tükörhöz, mosdóhoz vagy zuhanyhoz viszonyított helyzet, az elérhetőség és a tisztítási hozzáférés a döntő. Az ablak önmagában nem helyettesíti a helyiséghez, használathoz és épülethez igazított szellőzési tervet.
Hogyan tervezzem meg a kifelé nyíló szárny tisztítását?
Előre határozzon meg biztonságos hozzáférést a külső üvegfelülethez és az érintett keretrészekhez. Helyzettől függően ez történhet a külső területről, erkélyről vagy a helyiségből. Ne hagyatkozzon későbbi kihajlásra. Nehezen elérhető helyzetekben szakemberrel vizsgáltassa meg a karbantartási hozzáférést.
Milyen információra van szüksége a szakvállalkozónak az ajánlathoz?
Hasznosak a nyílásméretek, belső és külső fényképek, a kész padlószinttől mért magasság, a nyitásirány, a bútorozás, az árnyékolás és a tervezett helyiséghasználat. Emellett nevezze meg az akadályokat, például ejtőcsövet, korlátot vagy beépített elemeket. Így célzottabban egyeztethető a kezelés, a mozgástér és a csatlakozás.
Következő lépés
A felül pántolt, kifelé nyíló ablak elsősorban a mozgásról és a mindennapi használatról szól: a szárny belül helyet szabadít fel, de erre kívül szüksége van. Minősége nyitáskor, záráskor, szellőztetéskor és tisztításkor mutatkozik meg. Először határozza meg az ablak feladatát, ellenőrizze a kezelési magasságot és a külső teret, majd ehhez igazítsa a bútorokat, az árnyékolást és a szomszédos szerkezeteket. Bizonytalanság esetén hasonlítsa össze ugyanabban a helyzetben a fix üvegezést, a befelé nyíló ablakot és más nyitási elveket. Teljes ablaklistával, megbízható nézetrajzokkal és világos felmérési egyeztetéssel a magasan elhelyezett nyílás jól követhető, a mindennapokban használható megoldássá válik.
