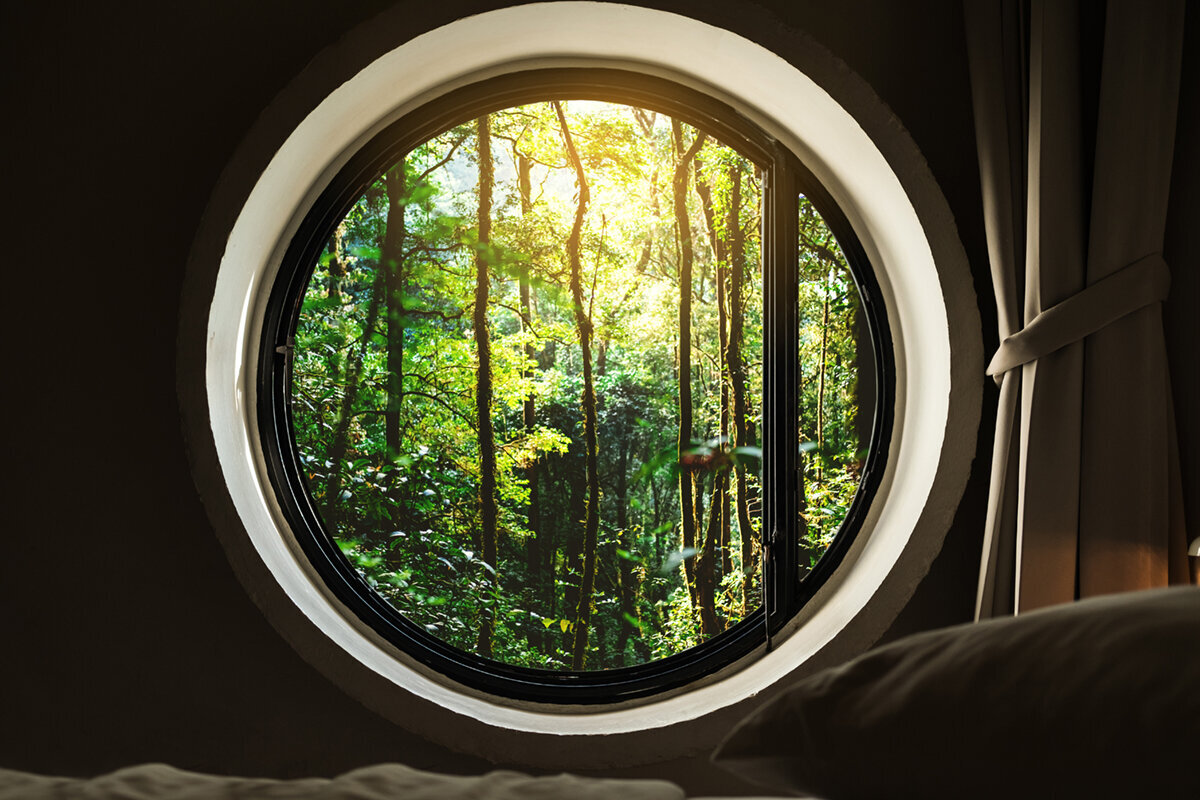

Kerek, íves és oromzati ablakok helyes tervezése
Ablaktervezés
Egy lépcsőházi kerek ablak, teraszajtó fölötti szegmensív vagy tető alatti oromzati ablak akkor hat természetesnek, ha a forma, a falnyílás és a használat összhangban van. Nem négyszögletes üvegezésnél a látvány csak a döntés egyik része: fényt adjon, szellőztessen, keretezze a kilátást, vagy illeszkedjen a meglévő homlokzati tagoláshoz? Már kisebb döntések is módosítják a felmérést, osztást, vasalatokat, csatlakozásokat és a kivitelezés sorrendjét. Aki előbb a teljes homlokzat ablaksorát tekinti át, és csak utána választ különleges formát, elkerülheti, hogy a vázlaton meggyőző, beépítve azonban nyugtalan vagy nehezen kezelhető elem készüljön. Ez az útmutató segít a kerek, íves és oromzati ablakok összehangolásában a szomszédos négyszögletes ablakokkal, a hőszigetelési és tömítési síkkal, valamint a beépítés folyamatával.
Az ablakrenddel kezdjen, ne az egyedi formával
A különleges formának feladatot kell betöltenie az összképben. Egy kerek ablak például megvilágíthatja a lépcsőkar vonalát, egy félkör kiemelheti egy négyszögletes nyílás felső lezárását, egy háromszög pedig követheti a tető hajlását. Rajzolja meg ezért a teljes homlokzati oldalt a szintmagasságokkal, ajtóáthidalókkal, tetővonallal és minden ablak tengelyével. Különösen fontosak a képzeletbeli vonalak: a kerek ablak közepe tengelyre esik? Az ív ugyanazon a magasságon indul, mint a szomszédos áthidalók? Az oromzati ablak ferde oldalai a tető geometriájához simulnak, vagy tudatosan eltérnek tőle? Ezek nem pusztán ízlésbeli kérdések. Meghatározzák, hogy a nyílás az építészet részeként olvasható-e, vagy utólag hozzáadott motívumnak tűnik.
A belső térben más viszonyítási pontok érvényesek. Tetősík előtt az oromzati ablak magasabbnak láttathatja a helyiséget, míg egy pihenőnél lévő kerek ablak célzott fényfoltot hoz létre. Ne csak a külső nézetet értékelje: ellenőrizze a látványirányokat, a berendezést és a későbbi tisztíthatóságot is. Olyan helyiségben, amelynek elsősorban természetes fényre van szüksége, egy fix üvegezésű ablak kézenfekvő összehasonlítási alap: formája a fényre és az arányokra összpontosíthat, mert nem kell benne szárnynak helyet biztosítani. Ha szellőztetés is szükséges, nem feltétlenül magát a különleges formát kell nyithatóvá tenni. A fix formaelem és a diszkrét, jól elérhető nyitható ablak együttese gyakran nyugodtabb és praktikusabb térmegoldást ad.
A geometriát egyértelműen írja le, és időben mérje fel
A „kerek” vagy „íves” megnevezés rendeléshez nem elég. A körablakhoz legalább átmérő és a kész fal felületéhez való viszony szükséges. Félkörnél a szélesség, teljes magasság és az ív kezdete a döntő. Szegmensíveknél azt is rögzíteni kell, mennyire lapos vagy meredek az ív; csúcsíves és oromzati formáknál a szélesség, magasság, szög, illetve a pontos kontúr is kell. Mindig jelölje, hogy a méret szerkezetkész méretet, vakolat utáni nyílást vagy tervezett elemméretet jelent-e. Ha ezek a síkok összekeverednek, az eltérés csak akkor derülhet ki, amikor a tömítés és a belső kiépítés már előkészült. Szabad vagy szabálytalan kontúrokhoz méretarányos sablonra is szükség lehet. Ilyenkor döntő, ki készíti, melyik szerkezeti síkról veszik le, és hogyan jelölik az irányát. Egyeztesse azt is, hogy a gyártás rajz, digitális mérési adat vagy jóváhagyott sablon alapján történik-e; több, egymásnak ellentmondó alap nem maradhat párhuzamosan használatban.
Meglévő épület régi káváiban a felmérés különös gondosságot igényel. Ne csak egy helyen mérjen: több ponton ellenőrizze a szélességet, magasságot és átlókat, valamint az esetleges egyenetlenségeket. Mércét is tartalmazó fényképek, nézeti vázlat, továbbá az egyértelműen megjelölt belső és külső oldal minden résztvevőnek segítséget nyújt. Szimmetrikusnak látszó nyílásnál azt is vizsgálja meg, hogy valóban középen van-e a középpont. Egy fix üvegezésű kerek ablak jó kiindulópont kör alakú megvilágító nyíláshoz, de nem helyettesíti a pontos formarajzot. Ajánlatok összevetésekor kifejezetten kérdezzen rá, mely méretek képezik a gyártás alapját, és ki ellenőrzi a szerkezet eltéréseit a jóváhagyás előtt.
A teljes nyílást tekintse át
Válassza külön a fix üvegezést, a nyitható szárnyat és a szellőztetést
Minél összetettebb a kontúr, annál pontosabban kell feltenni a kérdést: valóban ezt a mezőt kell nyitni? A fix üvegezés akkor előnyös, ha az ablak magasan, az oromzatban helyezkedik el, lépcsőfalat formál, vagy látható szárnyosztás nélküli homlokzatkép a cél. Akkor is jó megoldás lehet, ha az alatta elérhető terület más funkcióhoz szükséges. A mozgó szárnynak ezzel szemben hely kell a kerethez, vasalatokhoz és nyitási ívéhez. Ívnél a látványt is megváltoztatja, mert a szerkezetnek a nyitási funkciót kell követnie. Először tehát a megvilágításról, légcseréről, kilátásról és kezelhetőségről döntsön; a forma ezután legyen e követelmények megfelelő burka.
Az olyan helyen nyíló ablak, amely zsámoly vagy segédeszköz nélkül nem érhető el, ritkán oldja meg meggyőzően a szellőztetést. Rendszeres szellőztetést igénylő helyiségnél tervezzen megfelelő kezelési magasságot, jól elérhető kilincset és elegendő szabad helyet a szárny előtt. Nyitható íves elem helyett külön, magasabban elhelyezett felül pántolt, kifelé nyíló ablak is kialakítható, ha helyzete és nyitásiránya illik a helyiséghez és a homlokzathoz. Így a különleges fix mező formailag osztatlan marad, miközben a szellőztetés kezelhető helyre kerül. A megfelelő megoldás a használattól, berendezéstől és beépítési helyzettől függ; a funkciók felosztását a homlokzati rajz előtt rögzíteni kell.
Az ívformát hatása és csatlakozása szerint válassza meg
A valódi félkör nyugodt és szimmetrikus hatású, de olyan nyílást kíván, amelynek függőleges oldalai és ívkezdete tisztán meghatározottak. A szegmensív laposabb, ezért jól illik szélesebb, inkább alacsony nyílásokhoz. A csúcsív felfelé vezeti a tekintetet, és erősebben módosítja a homlokzat karakterét, mint egy lapos ív. Nem az a fontos, melyik forma tetszik önmagában, hanem az, hogy illeszkedik-e az arányokhoz, ablaktengelyekhez és meglévő vonalakhoz. Ha több nyílásnál ismétlődik egy forma, a sugarat, ívkezdetet és osztást következetesen dokumentálja. Már az eltérő kezdőmagasságok is akaratlanul egyenetlenné tehetnek egy sort.
Egy fix üvegezésű félkörablak felülvilágítóként illik négyszögletes nyílás fölé, ha az egyenes él és az átmérő tudatosan kapcsolódik az alatta lévő mezőhöz. Nem automatikusan megfelelő azonban minden ajtóhoz vagy ablakhoz. Vizsgálja meg, hogy a téglalap és félkör között látható keretszakasz, folyamatos keresztosztó vagy más tagolás jöjjön-e létre. A belső kávának is érthetően kell követnie az átmenetet. A megkeresésben ne csak a végméretet adja meg, hanem a lényeges viszonyítási éleket tartalmazó nézeti rajzot is. Így az alsó elem és az ív kívánt kapcsolata a gyártás jóváhagyása előtt ellenőrizhető.
Az oromzati ablakot a tetőformából és a tér fényéből alakítsa ki
Az oromzati ablak több, mint háromszög a falban. Ferde oldalai kapcsolatban állnak a tető hajlásával, az oromszegéllyel, a belső burkolattal és gyakran teherhordó szerkezeti elemekkel is. Döntse el, hogy a felső kontúr pontosan kövesse-e a tetővonalat, vagy egy négyszögletes, esetleg trapéz alakú megoldás hasznosítja jobban a belső teret. Egy nagyon magas háromszög messzire bevezetheti a fényt, de alsó felületén kevésbé hatékony a kilátás számára. Ezzel szemben az alacsony négyszögletes ablak és a fix formaelem együtt külön kezelheti a látómagasságot és a tető alakját. Hogy melyik változat meggyőző, azt a belső nézet éppoly jól megmutatja, mint a homlokzat. Hasonlítson össze legalább két méretarányos változatot: egyet a tetősíkhoz közeli kontúrral és egy beljebb húzott megoldást nagyobb falkerettel. Az első optikailag szinte teljesen kihasználja az oromfelületet; a második gyakran tisztább csatlakozási zónákat ad. Mindkét rajzon a tényleges keretnézetet is tüntesse fel, ne csak a szerkezetkész nyílást ábrázolja üvegfelületként.
Oromzati fényhez egy fix üvegezésű háromszög- és ferde ablak közvetlen formai megoldást jelent, ha nincs szükség nyitási funkcióra. Választás előtt azonban a tervezőknek és kivitelező szakembereknek együtt kell ellenőrizniük a tényleges szerkezetkész kontúrt, csatlakozó felületeket és a belső burkolat vonalát. Ferde éleknél a folytonos, gondosan tervezett csatlakozáshoz szükséges hely fontosabb, mint minden maradék felületet kihasználó rajz. Tegye láthatóvá azt is, hová kerül majd a keret széle, az üvegfelület és a belső káva. Így elkerülhetők a meglepetések, ha az üveg kisebbnek hat, mint a feltételezett nyers forma, vagy a ferde oldal belül másként jelenik meg, mint kívül.
Az osztóléceket raszterként, ne utólagos díszként tervezze
Az osztólécek tagolják az üvegfelületeket, idézhetnek történeti mintákat, vagy vizuálisan oszthatnak nagy mezőket. Kerek és íves ablakoknál raszterük különösen meghatározó: a sugárirányú vonalak a középpont felé vezetnek, a vízszintesek nyugtathatják az ívet, a függőlegesek pedig a szomszédos négyszögletes ablakokhoz kapcsolódnak. Előbb döntse el, hogy az osztók csak a látványt strukturálják-e, vagy ténylegesen megosztják az üvegezést. Használja egyértelműen az osztóléc, illetve üvegmezőt megosztó osztóléc fogalmat. A vázlat mutassa a helyzetet, darabszámot, szimmetriát és a kerethez való viszonyt, ne csak annyit tartalmazzon, hogy „osztóléccel”.
Kisebb különleges formánál kevesebb osztás lehet tisztább, míg egy nagy oromzati mező előnyt meríthet az összehangolt tagolásból. Hasonlítsa össze a látványt nappali fényben, szokásos távolságból, illetve belülről, a tényleges nézési irányból. Egy mintarajzon kiegyensúlyozottnak tűnő osztás a helyiségből zavaró metszést húzhat a kilátáson. Ha a formaablak mellett mozgó elemek állnak, egy „Kombi” hagyományos stílusú, kifelé nyíló oldalpántos ablak tervezési összehasonlításként szolgálhat hagyományos, tagolt ablakrendhez. A teljes projekt pontos osztásképét ettől függetlenül külön kell megrajzolni és jóváhagyni; a terméknév nem egyedi osztást ír le.
A teljes nyílást tekintse át
A belső és külső nézetet egyszerre ellenőrizze
A keret, káva és üvegezés belülről másként érzékelhető, mint kívülről. Kívül egy ív karcsú kontúrnak látszhat; belül megmutatkozik, mennyi falfelületet és mélységet foglal el a kávája. Kerek ablaknál a tervezett belső burkolat ne hozzon létre véletlenszerűen egyenlőtlen peremet. Oromzatnál vizsgálja meg, hogy a ferde oldal, az ablak széle és a mennyezetburkolat világos vonalakként találkozik-e. Minden különleges nyíláshoz készítsen külső nézetet, belső nézetet és legalább egy metszetet. A metszetben válnak láthatóvá azok a kérdések, amelyek a homlokzati nézetből hiányoznak: falrétegrend, visszaugrások, ablakhelyzet és a csatlakozási zónák vezetése. A nézeteken jelölje a szemmagasságot, padlóvonalat és fontos bútoréleket is. Így például felismerhető, ha egy keresztprofil éppen az előnyös kilátási zónán fut át, vagy a mély párkány takarja az üvegezés alsó részét. Lépcsőknél több fokozatból és pihenőről is ellenőrizze az érzékelést, mert mozgás közben a középpont és a kilátás jelentősen változik.
A nyitásirány is ehhez az ellenőrzéshez tartozik. A befelé nyíló szárny helyet igényel a térben, és függönnyel, radiátorral vagy bútorral ütközhet; a kifelé nyíló változatokhoz az épület külső oldalán kell szabad terület. Szűk belső térben egy egyszárnyú, kifelé nyíló oldalpántos ablak összehasonlításul szolgálhat a funkciótervezéshez. Ez nem jelenti azt, hogy kivált egy íves formát. Azt azonban jól mutatja, hogy a formatervezés és a kezelhetőség külön is vizsgálható. Jelölje a szárny mozgáspályáját az alaprajzon, és a későbbi berendezéssel együtt ellenőrizze, ne csak a szereléskor.
A falhoz, tetőhöz és tömítéshez való csatlakozásokat is tervezze meg
A különleges ablak nem a látható keretszélnél ér véget. Olyan csatlakozást igényel az adott fal- vagy tetőszerkezethez, amely érthetően kapcsolja össze a projekt rétegeit. Íveknél és ferde oldalakon nagyobb szerepe van a gondos részlettervezésnek, mert az anyagok nem vezethetők tovább egyszerűen, mint egyenes él mentén. Tisztázza, ki tervezi a csatlakozási részleteket, ki készíti elő a nyílást, és ki hangolja össze a kivitelezést. Rajzolja fel az ablak helyét a falban, a külső és belső csatlakozási zónát, az esetleges burkolatokat, valamint a vakolathoz, homlokzatburkolathoz vagy tetőfelülethez vezető átmeneteket. Az általános termékképek nem helyettesítik a projektre szabott metszetet.
Különös figyelmet érdemelnek azok a pontok, ahol geometriák találkoznak: a négyszögletes nyílás feletti ívkezdés, a háromszög csúcsa és az oromzati ablak alsó sarkai. Itt ne szülessenek rögtönzött megoldások, mert a szerkezetkész kontúr, a hőszigetelés és a látható felület későn ütközhet egymással. Tetőfelületen egy középtengely körül billenő tetősíkablak más termékkategória, mint a függőleges oromzatban lévő ablak: a tetősíkban fekszik, ezért más jellegű beépítést igényel. A kiírásban ne keverje össze e helyzeteket. Egyértelműen adja meg a helyet és az épületrészt, majd az illetékes szakemberekkel ellenőriztesse a választott csatlakozási rendszer alkalmasságát az adott projekthez.
A meglévő állapotot, stílust és csereablakot felelősen hangolja össze
Meglévő formaablak cseréjekor a jelenlegi látvány értékes tervezési alap, de nem teljes gyártási előírás. Dokumentálja a kontúrt, osztást, keretnézeteket, kávamélységet és a szomszédos ablakokhoz való kapcsolatot. Ezután döntse el, mi maradjon meg: a pontos forma, a szimmetria, a hagyományos osztáskép vagy elsősorban a tér fényhatása. Egy új megoldás tudatosan illeszkedhet, anélkül hogy minden részletet lemásolna. Fordítva: egy optikailag hasonló forma is lehet idegen, ha nem veszi át az épület tengelyeit vagy osztásait. Minták, több távolságból készült fényképek, valamint a régi és új nézet egymásra vetített rajza segíti a tárgyszerű döntést.
Ha egy nyílásnak később más feladatot kell ellátnia, a változást teljes rendszerként vizsgálja meg. Egy pusztán díszítő felülvilágító nem válik automatikusan használható szellőzőablakká attól, hogy szárnyat kap. Kétszárnyú meglévő ablakból nyugodtabb, összefüggő üvegfelület lehet, ha a megvilágítás fontosabb a kezelhetőségnél. Szélesebb négyszögletes ablak kezelési logikájához összehasonlításul szolgálhat egy befelé nyíló kétszárnyú ablak. Választása azonban semmit nem mond a történeti karakterről, az osztólécekről vagy a csereablak megfelelő formájáról. A végleges megoldást felmérés, térfunkció és homlokzati nézet alapján döntse el, ne kizárólag egy régi fénykép alapján.
A megkeresést, jóváhagyást és szerelési folyamatot pontosan szervezze meg
A jó megkeresés összefogja azokat az adatokat, amelyeket másként később külön kellene pótolni: méretezett nézetek, metszetek a különleges csatlakozásokról, belső és külső nézet, nyitásirány, kívánt fix mezők, osztólécrajz, a projektterv szerinti szín vagy felület, valamint fényképek a meglévő állapotról. Minden elemnek adjon egyértelmű pozíciószámot. Kérdezze meg, mely adatokat kell a gyártás előtt még megerősíteni, és az ajánlatokat azonos rajzi alap alapján hasonlítsa össze. Egy olcsóbbnak tűnő ajánlat kevéssé értelmezhető, ha a forma, osztás vagy funkciótartalom eltérően szerepel benne. Jóváhagyás előtt minden kontúrt ismét vessen össze a tényleges nyílással és a tervezett kész fallal.
Hangolja össze az ütemtervet a szerkezetépítéssel, tömítéssel, vakolási vagy homlokzati munkákkal és a belső kiépítéssel. A Bloomcabin ablakokra és ajtókra 4–6 hetes szállítási időt ad meg, a rendelés-visszaigazolás függvényében; a végleges sorrendet csak e visszaigazolás után tervezze meg. Rendeléskor ne számítson az építési helyszínen felvett méretek hallgatólagos korrekciójára. Átvételkor, beépítés előtt ellenőrizze a pozíciószámot, a látható formát, a nyitásoldalt és az észlelhető sérüléseket. A jóváhagyott rajzokat és átvételi dokumentumokat rendszerezve őrizze meg. Az ablakokra és ajtókra 5 éves gyártói jótállás vonatkozik; fogyasztói adásvételnél ez nem csökkenti a kellékszavatossági jogokat. A részletes feltételeket és eljárást ellenőrizze a kapcsolódó dokumentumokban.
Gyakori kérdések
Nyitható lehet egy kerek ablak?
Alapvetően a nyitási funkció külön tervezési kérdés. Kerek vagy íves kontúrnál a keret, vasalatok és szárny erősen befolyásolják a látványt és a kezelést. Puszta megvilágításhoz a fix üvegezés gyakran tisztább. Ha szellőztetés szükséges, külön, jól elérhető nyitható elem lehet a célszerűbb megoldás.
Milyen méretek szükségesek egy íves ablak gyártásához?
Egyértelmű kontúrra és a méretek vonatkozási alapjára van szükség. Félkörnél a szélesség, teljes magasság és ívkezdet lényeges; más íveknél a pontos geometria is. Jelölje továbbá a belső és külső oldalt, valamint azt, hogy szerkezetkész, nyílás- vagy elemméretről van szó. A méretezett nézet és metszet elkerüli az értelmezési bizonytalanságot.
Érdemes osztólécet használni oromzati ablaknál?
Ez a mérettől, kilátástól, szomszédos ablakoktól és a kívánt homlokzati rendtől függ. Az osztólécek tagolhatnak nagy felületet vagy folytathatnak meglévő rasztert. Ugyanakkor meg is szakíthatják a tiszta háromszögformát és a külső kilátást. Az osztást és az osztóléc típusát jóváhagyott nézeti rajz alapján rögzítse.
Mikor történjen a felmérés?
A meghatározó felmérés akkor történjen, amikor a nyílás és az ablakhelyzet szempontjából döntő rétegek már megbízhatóan értékelhetők. Új építésnél és felújításnál a megfelelő időpont projektfüggő. A gyártási méretek végleges jóváhagyása előtt egyeztesse azt a szerkezetépítésért, falrétegrendért, csatlakozásokért és szerelésért felelős szakemberekkel.
Kell engedély az oromzati ablakhoz?
Helyszínre, épületre és munkára vonatkozó adatok nélkül erre nem adható általános válasz. A követelmények az adott projekttől és az illetékes hatóságtól függhetnek. A tervezett változtatásokat, különösen meglévő épület vagy épületburok esetén, időben egyeztesse az illetékes, megfelelően képzett tervező és szakterületi szakemberekkel. Ellenőrizze a helyi építési szabályzat, településképi és örökségvédelmi előírások alkalmazhatóságát is.
Következő lépés
A kerek, íves és oromzati ablak sikere nem önmagában a formán múlik, hanem döntések követhető láncolatán. A kontúrt a homlokzatból, a térből és a használatból vezesse le; válassza külön a megvilágítást és a szellőztetést; egyértelműen dokumentálja a méreteket, viszonyítási vonalakat és osztásképet. Ezután a csatlakozási részleteknek, nyitási térnek és szerelési folyamatnak ugyanazon a tervezési alapon kell szerepelnie, mint a nézetnek. Aki rendelés előtt összehangol egy méretezett külső nézetet, belső nézetet és megfelelő metszetet, megbízható alapot teremt a felméréshez és kivitelezéshez. Így a különleges ablak nem késői építési helyszíni problémává, hanem az épület illeszkedő részévé válik.
