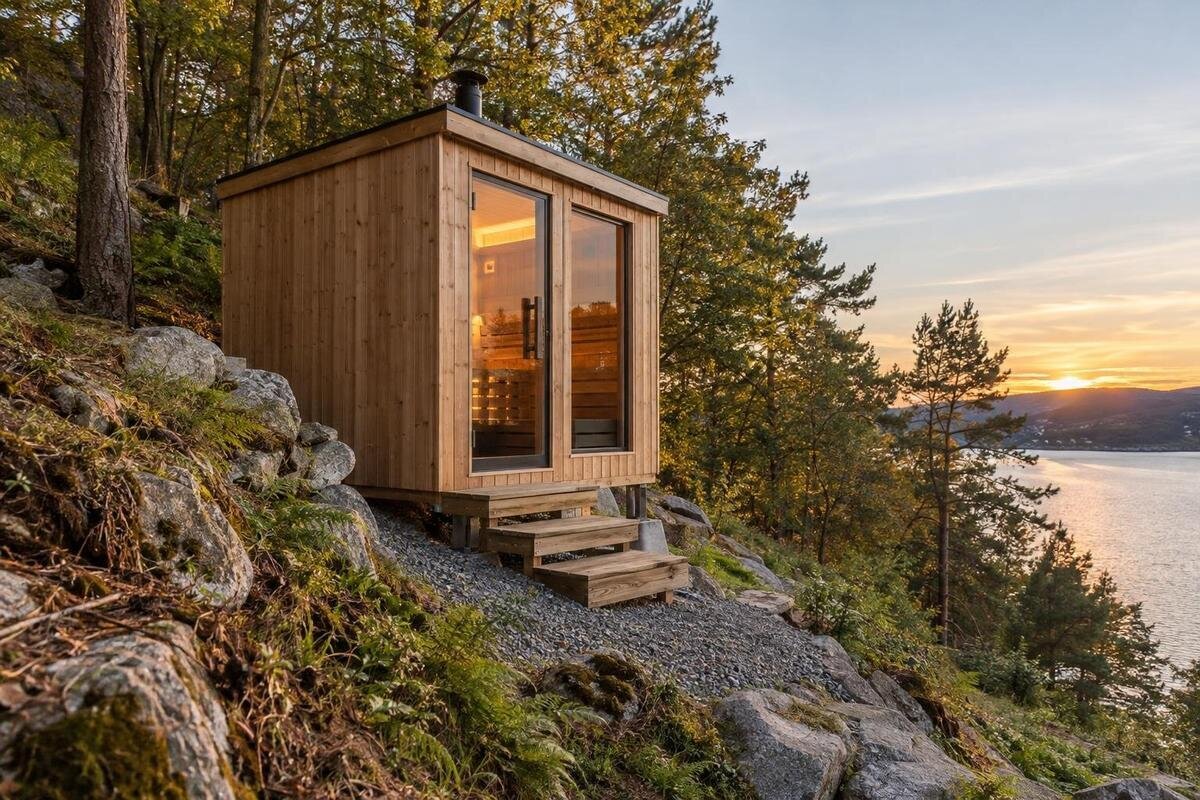

Kültéri szauna tervezése lejtős kertben
Szauna – helyszíntervezés
Lejtős kertben a kültéri szauna elhelyezése nem egyszerűen annak eldöntése, hol lehet egy sík felületet kialakítani. A szauna alátámasztása, a lejtő állapota, a csapadékvíz útja és a mindennapi megközelítés összefügg: ha az egyik feltétel változik, a többit is újra kell gondolni. A terv valós szintadatokra, a kiválasztott modell gyártói rajzaira, valamint a talajra és a vízelvezetésre vonatkozó helyszíni szakmai értékelésre épüljön. Az alábbi szempontok segítenek tisztázni, mit kell ellenőrizni a vásárlás és a földmunka előtt.
01
A lejtős kert helyszíni felmérése
A lejtő iránya és a kert különböző pontjai közötti szintkülönbség együtt határozza meg, hová kerülhet a szauna. A szemre enyhének tűnő terep is változhat néhány méteren belül; a kijelölt sarok, a lejtő felső része, az alsó szakasz és a mindennapi útvonal nem feltétlenül azonos magasságú. Mérje fel a teljes lehetséges elhelyezési zónát, ne csak a szauna körüli téglalapot. Figyelje meg, merre emelkedik a talaj, hol gyűlik össze vagy torpan meg az esővíz, és van-e a közelben rézsű, támfal, épület, fa vagy burkolt felület. A cél ekkor nem a szükséges földmunka eldöntése, hanem a valós adottságok rögzítése.
Jelöljön ki állandó magassági alappontot, és mérje be a lehetséges hely sarkait, a lejtő felső és alsó peremét, valamint a tervezett útvonal fontos pontjait. A Thermofa hordó szauna LC 260 adatlapján feltüntetett 5,12 m²-es adat segít a modell egyértelmű azonosításában, de a külső körvonalat, az ajtó helyét és a támaszpontokat csak pontos, méretezett rajzból ismerheti meg. A vázlaton külön jelölje a meglévő és a tervezett szinteket. A mérési pontokat nevezze el következetesen, hogy később a fényképeken és a terveken is azonosíthatók legyenek. Rögzítse azt is, mely adatok származnak mérésből, és melyek egyelőre csak elképzelések. Ha több hely jöhet szóba, mindegyikről azonos szempontok szerint készüljön feljegyzés; így az összehasonlítás nem pusztán a látványra épül. Fénykép vagy telefonos mérés előzetes tájékozódásra hasznos lehet, de nem helyettesíti a tartószerkezet megtervezéséhez szükséges helyszíni felmérést. A feljegyzésekben a kert határait és a megközelítés kiindulópontját is tüntesse fel, hogy a kiválasztott terület a teljes telken belül egyértelműen beazonosítható legyen.
A szintrajzon a szauna és az útvonal is szerepeljen
A felmérésből készült rajz ne csak a telek egyetlen lejtésirányát mutassa. Jelölje rajta a szauna tervezett körvonalát, a sarkoknál mért magasságokat, a bejárat helyét, valamint a hozzá vezető útvonal kezdő- és végpontját. Lejtős területen a terep a szauna hossztengelye mentén és arra merőlegesen is változhat, ezért mindkét irányt érdemes metszeten ábrázolni. Külön szerepeljen a jelenlegi talajszint és az a tervezett szint, amelyhez az alátámasztást és a bejárat körüli területet igazítani kell. Ezeket ne szemrevételezés alapján határozza meg.
A HCF-300 termékoldalán feltüntetett 6,89 m²-es adat önmagában nem mutatja meg a modell pontos külső méreteit vagy bejáratának helyét; a rajzhoz kérje el az adott kivitelhez tartozó gyártói dokumentációt. A szintrajzon azt is tegye egyértelművé, hol lesz a kész padlószint, milyen terepszinthez csatlakozik a bejárathoz vezető út, és merre haladhat el a víz. A padló, az alátámasztás és a környező terep szintjét külön jelölje, hogy ne ugyanaz a magassági adat szerepeljen eltérő jelentéssel. A metszetből derüljön ki, hogyan viszonyul egymáshoz a lejtő felső oldala, a szauna és az alsó tereprész. A bejáraton átvezetett metszet az út és a küszöb kapcsolatának áttekintését is segítheti. Így a tervező nem egy feltételezett, sík területre, hanem a telek tényleges magassági viszonyaira adhat javaslatot. Ha valamelyik tervezett szint még nem végleges, ezt a rajzon is jelezzék; ne tűnjön eldöntött adatnak egy később tisztázandó részlet. A különböző rajzokon ugyanazokat a pontneveket és magassági viszonyítási alapot használják, hogy a nézetek összevethetők legyenek.
02
A szauna helye a lejtőn
A lehetséges helyszínt a lejtő környezetével együtt vizsgálja meg. A felsőbb területről érkező víz, a lejtő alsó részén megálló nedvesség, egy közeli rézsű vagy támfal mind olyan körülmény lehet, amelyet a tervnek figyelembe kell vennie. Ne válasszon helyet pusztán azért, mert ott most kevésbé lejt a felszín: azt is tisztázni kell, mi történik a terep átalakítása után, és hogyan kapcsolódik az új felület a környező földhöz. Ha a kijelölt pont közel esik a lejtő éléhez vagy támfalhoz, szakember értékelje a helyet; általánosan alkalmazható biztonságos távolságot nem lehet megadni.
A szauna formája és bejárati oldala is befolyásolja, hogyan illeszthető a helyszínrajzba. Az LCF-300 adatlapján szereplő 6,89 m²-es érték ugyanannyi, mint a HCF-300 oldalán feltüntetett adat, de az azonos területérték önmagában nem bizonyít azonos külső körvonalat, elrendezést vagy bejárati oldalt. A kiválasztott modell pontos méretezett rajzán ellenőrizze a teljes befoglaló méretet, majd ezt helyezze rá a telek felmérésére. A vázlaton hagyjon helyet az útvonalnak és a későbbi hozzáférésnek is, ne csak magának a szaunának. Ha két elhelyezés között mérlegel, mindkettőnél ugyanazt a teljes körvonalat és bejárati helyet ábrázolja. Külön jegyezze fel, melyik változatnál kerül közelebb a szauna a rézsűhöz, a támfalhoz vagy a nedvesedő területhez. Ne tekintse automatikusan kedvezőbbnek azt a változatot, amelynél a felszín jelenleg egyenletesebbnek látszik. Az összehasonlítás azt mutassa meg, milyen terepi kapcsolatokat kell megoldani az egyes helyeken, és mely kérdések várnak még szakmai értékelésre. Az elfordított elrendezést is külön változatként kezelje, mert ilyenkor a bejárat és a környező terep kapcsolata egyaránt megváltozhat.
Az alátámasztást a helyszínhez kell megtervezni
Lejtős telken az alátámasztás nem dönthető el pusztán azzal, hogy a szauna körül kialakítanak egy vízszintesnek látszó felületet. A megoldásnak a gyártó előírásai szerinti helyzetet és teherátadást kell biztosítania, miközben illeszkedik a talaj és a lejtő adottságaihoz. Ehhez a pontos modellhez tartozó összeszerelési útmutató és méretezett rajz mellett szükség van a terhelési adatokra és az alátámasztási pontok ismeretére is. A helyszíni tervet ezekkel az adatokkal együtt statikai szakember készítse el. A szükséges szerkezetet ne válassza ki általános internetes tanács vagy egy másik kertben látott megoldás alapján.
A Thermofa hordó szauna S-140 adatlapján feltüntetett 1,93 m²-es adat a modellt azonosítja, de önmagában nem határozza meg az alátámasztás helyét, a szerkezet kialakítását vagy a talaj teherbírását. Kérje el az adott kivitel gyártói rajzát, és adja át a felméréssel együtt a tervezőnek. A tervben rögzítsék, milyen magasságban és elrendezésben készül az alátámasztás, hogyan illeszkedik a szauna előírt helyzetéhez, és miként kezelik a lejtésből adódó szintkülönbséget. A szauna külső körvonalát és az alátámasztási pontokat külön jelöljék: az építmény helyét mutató téglalap nem helyettesíti a tartószerkezeti tervet. Legyen egyértelmű, mely szintek és méretek alapján kell majd ellenőrizni az elkészült fogadószerkezetet. Az alátámasztás kialakítása ne maradjon a helyszíni kivitelező szóbeli értelmezésére. Ha a helyszínen a tervtől eltérő megoldás merül fel, azt előbb tervezzék meg, ne a szerelés közben rögtönözzék. Még a munkakezdés előtt tisztázzák, kivel kell egyeztetni, ha a feltárt talaj vagy a tényleges szintkülönbség eltér a felmérés alapján feltételezett állapottól.
03
A talaj és a támfal állapotának vizsgálata
A felszínen látható gyep vagy tömörnek tűnő talaj nem ad biztos információt a mélyebb rétegek állapotáról. A korábbi feltöltés, a nedvesedés, a vízmosás nyoma vagy egyenetlen süllyedés olyan körülmény, amelyet a helyszíni felméréskor érdemes megmutatni a szakembernek. A bevágás és a feltöltés másképp változtatja meg a terepet, ezért egyik sem tekinthető automatikusan megfelelő megoldásnak. Azt is mérlegelni kell, hogy a tervezett földmunka hogyan érinti a rézsűt és a közelében álló szerkezeteket. A szükséges talajvizsgálatot és a földmunka módját a helyszín alapján határozzák meg.
Közeli támfal esetén ne csak a fal látható állapotát vegye figyelembe: a szauna elhelyezése, az alátámasztás és a felszín átalakítása együtt befolyásolhatja a környezet terhelését és a víz útját. A HC-150 termékoldalán szereplő 2,97 m²-es adat nem ad választ arra, elbírja-e a talaj a kiválasztott szerkezetet, vagy hol helyezhető el az a falhoz képest. A pontos modell adatait, a szintfelmérést, a támfal környezetét és a tervezett földmunkát mutassa meg a statikusnak, illetve a geotechnikai szakembernek. Repedésről vagy korábbi javításról is adjon tájékoztatást, ne következtessen kizárólag egy friss szemrevételezésből. Ha tud korábbi feltöltésről vagy tereprendezésről, annak helyét jelölje a vázlaton, de a bizonytalan emléket ne tüntesse fel igazolt adatként. A megfigyelések mellé írja oda, mikor készültek, és milyen körülmények között látta a nedvesedést vagy az elváltozást. Ezek a feljegyzések a helyszíni vizsgálatot segítik, nem a talaj vagy a támfal megfelelőségét igazolják. A szakmai értékelésben a szauna tervezett helye és a falhoz kapcsolódó terepátalakítás együtt szerepeljen.
A csapadékvíz útját is meg kell tervezni
A lejtőn a felsőbb területről érkező csapadékvíz a szauna helye felé is haladhat, vagy éppen az alsó oldalon gyűlhet össze. Figyelje meg, mi történik eső és hóolvadás után: hol jelenik meg lefolyás, pangó víz, erózió vagy tartósan nedves talaj. Vegye számításba a közelben lévő burkolatok, épületek és tetők vízlevezetését is, mert ezek megváltoztathatják a felszíni víz útját. Egyetlen száraz napon végzett szemrevételezés nem feltétlenül mutatja meg a jellemző helyzetet. A vízelvezetést a szauna alátámasztásával és a környező tereppel együtt tervezzék meg.
A HC-225 adatlapján feltüntetett 4,4 m²-es adat nem helyettesíti a tető pontos rajzát vagy a helyszín vízelvezetési tervét. A szakemberrel tisztázza, hogyan kezelik a szaunáról és a környező felületekről érkező vizet, hová vezethető el, és miként kerülhető el, hogy az alátámasztás körül gyűljön össze vagy a lejtő állapotát kedvezőtlenül befolyásolja. Ne vezessen koncentrált vízáramot a támfal vagy a rézsű felé anélkül, hogy annak hatását megvizsgálták volna. A terven kövesse végig a víz útját az érkezési helytől a tervezett elvezetési pontig. Külön látszódjon, mi történik a felső kertrészből érkező vízzel, és mi a szauna tetőjéről lejutó csapadékkal. Ne maradjon megválaszolatlanul, hová kerül a víz azután, hogy elhagyta a szauna közvetlen környezetét. A kifolyás helyét és a terephez való csatlakozását a teljes kert vízmozgásával összhangban kell megtervezni. Ha az útvonal vagy a bejárat előtti felület is változik, azt ugyanazon a rajzon vegyék figyelembe, hogy a vízelvezetés ne külön, a többi helyszíni kapcsolattól elszakítva készüljön el.
04
A szaunához vezető útvonal legyen része a tervnek
A szauna mindennapi megközelítését külön tervezze meg, ne csak a telepítéskor használt útvonalat vegye figyelembe. Rajzolja be, honnan indul a gyalogos út, milyen szintváltásokat kell leküzdeni, és hol érkezik meg a bejárathoz. A lejtős kertben az út felületének, lépcsőinek vagy más szintkapcsolatának kialakítása helyszínfüggő; a biztonságos megoldás megtervezéséhez szükség esetén kérjen szakmai segítséget. Gondolja át, hogyan használható az út esős, nedves vagy sötét időben, és merre folyik le róla a víz. A bejárat előtti területnek az ajtó használatához is megfelelő helyet kell biztosítania.
Az N-210 termékoldalán szereplő 4,43 m²-es adat helyett a pontos rajz alapján illessze a külső méreteket és a bejáratot a telek vázlatára. Ellenőrizze, hogy az útvonal ténylegesen a bejárathoz vezet-e, és az ajtó használatához marad-e elegendő hely. A kaputól vagy a háztól induló út ne kényszerüljön hirtelen irányváltásra vagy meredek lejtő keresztezésére csak azért, mert a szauna elhelyezésekor nem számoltak vele. Gondolja végig külön az odaérkezést, az ajtó előtti megállást és a visszautat. A tervből derüljön ki, hol ér véget a lejtős szakasz, és milyen felületre érkezik a használó a bejáratnál. Az ajtó nyitását és az előtte való közlekedést együtt vizsgálja, ne két egymástól független helyigényként. Ha világítás vagy korlát is szükséges, ezek helyét és kivitelezését a teljes útvonal tervével együtt egyeztesse. A mindennapi útvonal értékelésekor ne csak a száraz, világos körülményekből induljon ki; a korábban megfigyelt nedvesedést és a sötétben használt szakaszokat is jelölje. A végleges vonalvezetés a bejárat kiválasztott helyéhez igazodjon.
Szabad hely a bejárat és a szauna körül
A szauna helyét úgy jelölje ki, hogy a bejárat használata és a későbbi karbantartás is lehetséges legyen. Ellenőrizze, merre nyílik az ajtó, mekkora szabad terület szükséges előtte, és a terep szintje hogyan találkozik a küszöbbel. A fűtőberendezésre, a szellőzésre és az esetleges kéményre előírt távolságokat, valamint az ellenőrzéshez vagy javításhoz szükséges helyet a konkrét gyártói dokumentáció alapján vegye figyelembe. Ezeket a méreteket ne általános becslésből vegye át. Az alaprajz mellett a metszeteken is ellenőrizze a helyigényt, különösen a terep felőli felső oldalon és a lejtő alsó oldalán. A telepítést a vonatkozó útmutatás szerint szervezzék meg.
Az N-250 adatlapján feltüntetett 5,27 m²-es adat nem mondja meg az adott kivitel bejárati oldalát vagy a gyártó által előírt szabad helyeket. A kiválasztott konfigurációhoz tartozó rajz és útmutató alapján tervezze meg az ajtó környezetét, a karbantartási hozzáférést és a fűtőberendezéshez kapcsolódó távolságokat. Ezeket a területeket a helyszínrajzon a szauna körvonalán kívül is ábrázolja, hogy látszódjon a teljes helyigény. Különböztesse meg az ajtó használatához szükséges területet, a karbantartási hozzáférést és a berendezésekhez előírt távolságokat; egyik sem helyettesíti automatikusan a másikat. Ha a helyszín miatt a szaunát más irányba kellene fordítani, ellenőrizze, hogy ez a változtatás összeegyeztethető-e a gyártói előírásokkal és az útvonaltervvel. Az új helyzetben ismét nézze meg a terephez, a közeli falhoz és a növényzethez való viszonyt. A villamos munkákat vagy a kályha telepítését megfelelő szakemberrel egyeztesse. A helyszínrajz így ne csupán azt mutassa, hogy a szauna elfér, hanem azt is, hogy a szükséges környező területek rendelkezésre állnak a választott elrendezésben.
05
Mely szakembereket érdemes bevonni?
A feladatokhoz többféle helyszíni szakértelemre lehet szükség. A szintfelmérést végző szakember rögzítheti a terep magasságait, a geotechnikai szakember értékelheti a talaj, a rézsű és a feltöltés állapotát, a statikus pedig megtervezheti az adott szaunához és helyszínhez illeszkedő alátámasztást. A vízelvezetési kérdéseket is a telek adottságai alapján kell megoldani; ha a lejtő vagy a támfal érintett, a megfelelő szakemberek egyeztessenek egymással. A villamos csatlakozás vagy a kályha telepítésének kérdéseit a gyártói útmutatás szerint, megfelelő kivitelezővel tisztázza.
Az egyeztetésre vigye magával a felmérés vázlatát, a tervezett helyszín fényképeit, a kiválasztott modell pontos nevét és a hozzá tartozó gyártói rajzokat. Kérdezzen rá, milyen szintrajzra, metszetre és írásos alátámasztási tervre lesz szükség, illetve ki felel a csapadékvíz kezelésének megtervezéséért. Hasznos, ha a szauna, az útvonal, az alátámasztás és a vízelvezetés összehangolt tervrészeken jelenik meg. Nem feltétlenül kell mindennek egyetlen rajzra kerülnie, de azonos szintekre és azonos elrendezésre kell hivatkozniuk. Tisztázza, ki fogja össze a különböző terveket, és kihez kerülnek vissza a még nyitott kérdések. Különösen fontos az egyeztetés ott, ahol az egyik szakterület döntése a másik munkáját érinti: például az alátámasztás magassága a bejárati csatlakozást, a tereprendezés pedig a víz útját. Ha a modell vagy a bejárat helye megváltozik, a módosítást minden érintett szakemberrel egyeztesse. Az egyeztetés végére legyen világos, mely feladatokat vállalták el, és mely részletek kidolgozása maradt még hátra. Így egy általános helyszíni vélemény nem téveszthető össze a kivitelezéshez szükséges részletes tervvel.
Mit kell rögzíteni a megrendelés előtt?
A vásárlás előtt először válassza ki a konkrét modellt és konfigurációt, majd kérje el az ahhoz tartozó méretezett rajzot, szerelési útmutatót és az alátámasztáshoz szükséges gyártói adatokat. Ezeket vesse össze a helyszíni felméréssel: fér-e a szauna a tervezett helyre, illeszkedik-e a bejárat az útvonalhoz, és megtervezhető-e az alátámasztás a lejtő adottságai között. A termékoldalon szereplő területadatból ne következtessen automatikusan a külső méretekre vagy a tartószerkezet kialakítására. A helyi elérhetőséget és a kiválasztott változatot is ellenőrizze rendelés előtt.
A terv akkor tekinthető kellően előkészítettnek, ha a szauna pontos helye, kész padlószintje, alátámasztása, a csapadékvíz útja és a mindennapi megközelítés egyaránt tisztázott. Az esetleges földmunka, valamint a rézsűt vagy támfalat érintő beavatkozás ne maradjon megoldatlan kérdés a kivitelezés kezdetére. A dokumentációt egyeztesse azokkal, akik a helyszíni munkát és a szauna telepítését végzik, hogy ugyanazt a modellt és tervet használják. A vásárlási döntéshez különítse el a már rögzített adatokat a még nyitott feladatoktól. A modell neve és konfigurációja, a rajzok változata és a választott helyszín legyen egyértelműen összerendelhető. Ha valamelyik részlet még szakmai döntésre vár, azt ne fedje el egy általános megjegyzés az alap későbbi kialakításáról. Ha a terep vagy a megrendelt konfiguráció a tervezés után megváltozik, kérje a kapcsolódó részletek újbóli ellenőrzését, mielőtt folytatják a munkát. A végleges egyeztetés célja, hogy a megrendelt szauna és az előkészített helyszín ugyanarra a kialakításra épüljön, ne a kivitelezés során derüljön ki egy korábban figyelmen kívül hagyott eltérés.
Gyakori kérdések
Elég, ha csak a szauna alatti területet teszem vízszintessé?
Nem. A szauna alátámasztása mellett a környező terep, a lejtő állapota, a csapadékvíz útja és a bejárathoz vezető útvonal is számít. A szükséges kialakítást a pontos modell rajza és a helyszíni felmérés alapján tervezzék meg.
Milyen alapra kerüljön a szauna lejtős kertben?
Nincs minden telekre és szaunamodellre érvényes megoldás. A gyártói előírások, a talaj és a lejtő adottságai határozzák meg, milyen alátámasztás tervezhető. A megoldást a helyszíni adottságokat ismerő tervezővel egyeztesse.
Mekkora lejtésnél kell szakembert bevonni?
Önmagában egy általános lejtésszög nem dönti el, hogy szükséges-e szakmai terv. A talaj, a vízmozgás, a támfalak, a tervezett földmunka és a szauna pontos helye egyaránt befolyásolja a kockázatot. Mérje fel a helyszínt, és kérjen szakmai értékelést.
Elhelyezhető a szauna a lejtő tetején vagy alján?
Ezt nem lehet általános szabállyal eldönteni. A lejtő felső és alsó része eltérő talaj- és vízelvezetési viszonyokat mutathat, ezért a tervezett helyet, a rézsűt és az alátámasztást együtt kell megvizsgálni.
Elég a termékoldalon feltüntetett négyzetméteradat a hely kijelöléséhez?
Nem. Az adat segíthet a modell azonosításában, de a külső méreteket, az ajtó helyét, a támaszpontokat és a gyártó által előírt szabad távolságokat a megfelelő rajzból kell ellenőrizni.
Lejtős kertben nem önmagában a legkevesebb földmunka jelöli ki a jó helyet. Olyan tervre van szükség, amelyben a szauna gyártói előírásai, a talaj és a rézsű állapota, a csapadékvíz útja, valamint a mindennapi megközelítés összehangoltan szerepel. Ha ezek a kérdések a kivitelezés előtt rendeződnek, a kiválasztott modell valódi helyszíni feltételekhez igazítható, nem egy feltételezett sík felülethez.
