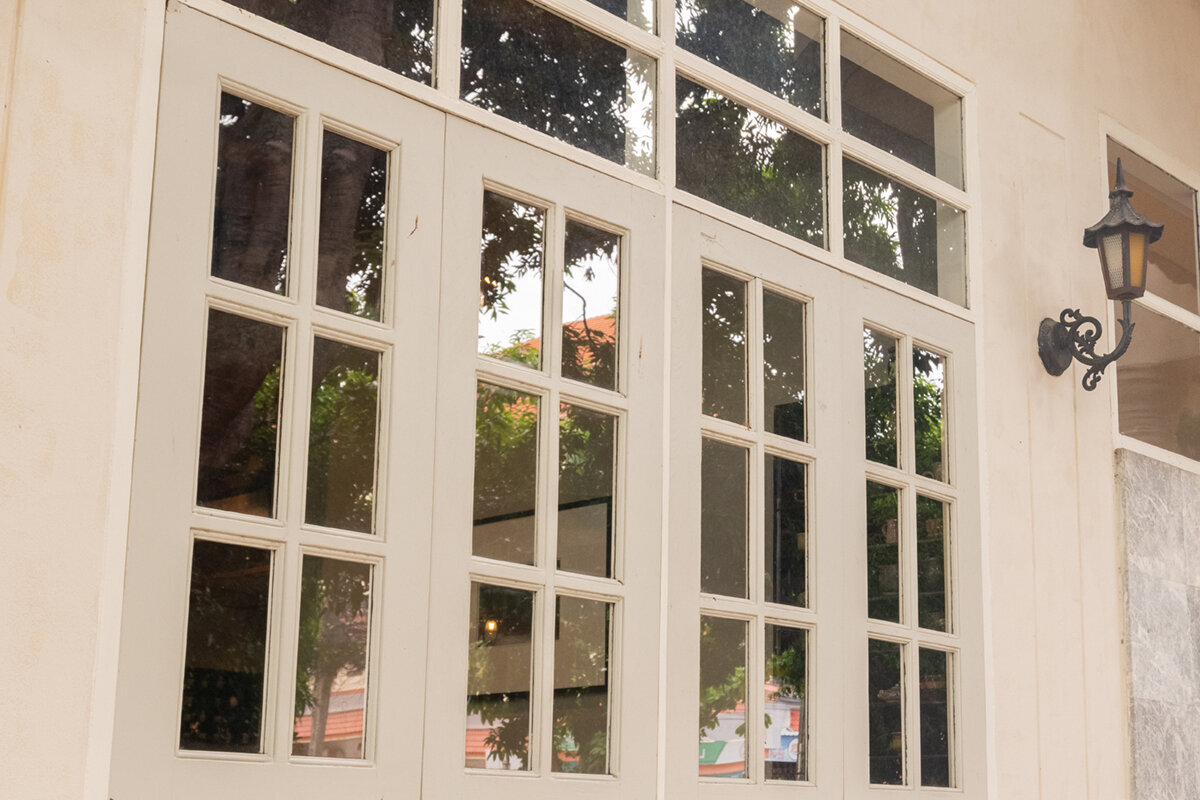

Nyíló ablak tervezése: nyitási tér, pántok és választási szempontok
Nyíló ablak praktikus tervezése
Egy nyíló ablak a rajzon meggyőző lehet, a mindennapokban mégis zavaró: a szárny lámpának ütközik, elállja az utat az íróasztalnál, vagy függöny miatt nem nyitható eléggé. Ezért a választás ne a színnel vagy az osztóbordákkal, hanem a szárny tényleges mozgásával kezdődjön. Minden nyílásnál rögzítse a nyitási teret, a pántoldalt, a kilincs elérhetőségét és a tisztítás útját, mielőtt méretet és kivitelt rendel. Felújításkor a bútorokat, radiátorokat, árnyékolást, külső területeket és meglévő kávákat is együtt kell vizsgálni. Ez az útmutató bemutatja az egymástól függő döntéseket, a megalapozott ajánlatkéréshez szükséges adatokat, valamint azt, mikor lehet praktikusabb más ablaktípus.
01 / A helyiség felmérése
A nyitási térrel kezdjen, ne az ablakmérettel
A nyitási tér az a felület, amelyet a kinyitott szárny belül vagy kívül igénybe vesz. Ezért ne csak a falnyílást vagy a meglévő nyílást rajzolja fel, hanem az alaprajzra a nyitott szárnyat is. Kartonsablonnal vagy a padlóra ragasztott maszkolószalaggal szemléletesen követhető a mozgás. A szokásos szellőztetési és a teljesen nyitott állást külön ellenőrizze. Ami rövid szellőztetéskor szabad, tisztításkor még lehet problémás. Vegye figyelembe a megszokott használatot is: egy széket hátratolnak, a növények nőnek, a szennyeskosár időnként útban áll. Megbízható tervezés nem indulhat ki kizárólag teljesen rendben tartott helyiségből. Egyszerű ellenőrzési módszer három szárnyhelyzet összevetése: zárt állapot, napi szellőztetési állás és a karbantartáshoz vagy hozzáféréshez tervezett legnagyobb nyitás. Minden helyzetben jelölje meg a szárny legkülső élét. Így láthatóvá válik, hogy csak a mozgási út rövid része szabad-e, vagy a teljes felület tényleg használható. Ferde bútorok és mély kávák esetén a puszta felülnézet gyakran félrevezető. Szükség esetén egészítse ki oldalnézettel, feltüntetve a mellvédet, az ablakpárkányt és a kilincs magasságát.
Dolgozószobában a befelé nyíló szárny eltorlaszolhatja az íróasztalt; kívül erkélybútor, lefolyócső, növényzet vagy keskeny járda zavarhatja. Ha a külső terület tartósan szabad, egy egyszárnyú, kifelé nyíló ablak érdekes konfiguráció lehet. A termékmegnevezés azonban csak a nyitási módot és a szárnyak számát igazolja, az adott beépítési hely megfelelőségét nem. A felmérési lapon ezért jegyezze fel, mely felületen halad át a szárny, és milyen tárgyak állnak ott rögzítve vagy rendszeresen. Egészítse ki a dokumentumot a nyitásirányt és a kívánt nyitási szöget mutató vázlattal. Így a bizonytalan „nem zavarhat” elvárásból olyan követelmény lesz, amelyet az ajánlatadó és a szakmai tervező konkrétan vizsgálhat.
A pántoldalt a helyiség használatából vezesse le
A jobb vagy bal oldali pántolás nem puszta rendelési formalitás. Álljon a megszokott kezelési helyre zárt és nyitott ablaknál is: a szárny ne vágja el az ajtóhoz vezető utat, és ne takarja el a gyakran használt felületet. Ágy mellett sokszor fontosabb, hogy a szárny az alvóhelytől kifelé forduljon, mint az, hogy a kilincs látványosan szimmetrikus legyen. A konyhában a magas szekrények, felsőszekrény-ajtók és munkafelületek is befolyásolják a döntést. A szomszédos ablakokat együtt ellenőrizze. Az ellentétes nyitásirányok külön mozgásteret teremthetnek, míg az egységes pántolási rend egyszerűsítheti a használatot. A megfelelő megoldást az adott alaprajz határozza meg, nem egy általános szabály.
Befelé nyíló kivitel esetén a szárny útjának a bútorozási terven is láthatónak kell lennie. Egy egyszárnyú, befelé nyíló ablak akkor lehet megfelelő, ha előtte szabad marad a felület, és a szárny a munka- vagy ülőzónától elfelé nyílik. Ellenőrizze a függönyöket, belső árnyékolókat, radiátortermosztátokat és az ablakpárkányon lévő tárgyakat. Részben nyitott szárnynál is elérhetőnek kell maradnia a kilincsnek. Minden ablaknál külön határozza meg a pántoldalt, akkor is, ha több elem azonos szélességű. Az ajánlatból a nyitásiránynak és a pántolásnak egyértelműen megnevezett nézet alapján kell következnie. Jóváhagyás előtt kérjen magyarázatot arra, hogy a rajz belső vagy külső nézetet mutat-e.
02 / A nyitási út ellenőrzése
Mérlegelje az ablakszélességet, a szárnyak számát és a kezelést
Egy széles, egyetlen szárny összefüggő nyílást biztosít, de nyitáskor ennek megfelelően sok helyet igényel. Két szárny megosztja a mozgást, viszont középső zónát és külön kezelési műveleteket jelent. Ezért nemcsak a látvány és a nappali fény számít, hanem a kívánt nyitásszélesség, a szabad felület és a használat gyakorisága is. Rendszeresen teljesen szabaddá kell tenni a nyílást, vagy a napi szellőztetéshez elég egy főszárny? A második szárny többnyire zárva marad? Ki használja majd az ablakot? Ezek a kérdések megelőzik, hogy kizárólag homlokzati szimmetria miatt válasszanak szárnyosztást. Az eltérően használt helyiségekhez eltérő megoldások is illenek.
Egy kétszárnyú, kifelé nyíló ablak lehetséges konfiguráció, ha két külön szárny megfelel a tervezett nyitási rendnek. Ne csak a teljes méretet, hanem az egyes szárnyszélességeket is vizsgálja meg. Mindkét szárnynak szabad útra van szüksége kívül; kerti bútor, napellenző vagy növényláda nem korlátozhatja a mozgást. Befelé nyíló változatnál ugyanez a kérdés a helyiségben merül fel. A nyitott szárnyakat ábrázoló rajz ezért informatívabb, mint egy puszta homlokzati nézet. Az ajánlatkérésben adja meg, melyik szárny lesz a főként használt, és kell-e mindkettőt egyszerre kinyitni. Tisztázza azt is, hogyan kezelhetők és zárhatók egymás után a szárnyak, hogy a választott osztás a mindennapokban is érthető maradjon.
A pántokat az ablak funkcionális részeként kezelje
A pántok tartják és vezetik a szárnyat. A választásnál az ablak méretét, a szárny felépítését, a nyitásirányt és a használatot együtt kell értékelni. Egy nagy, gyakran mozgatott szárny más tervezési kérdéseket vet fel, mint egy kicsi, ritkán nyitott elem. Ne csak általánosságban kérdezzen „erős pántokról”, hanem írja le a feladatot: milyen széles és magas a szárny, hogyan tagolt, várhatóan milyen gyakran mozgatják, és rendszeresen szélesre kell-e nyitni? Milyen függönyök, vasalatok vagy szomszédos szerkezetek befolyásolják a mozgást? A műszaki méretezést az illetékes gyártónak vagy szakképzett tervezőnek kell visszaigazolnia az adott konfigurációhoz.
A pántoldal láthatóságát, nyitási szögét és karbantartási hozzáférését is egyeztesse. Egy kétszárnyú, befelé nyíló ablak esetén például tisztázni kell, hogyan fordul mindkét szárny a helyiségbe, és ütköznek-e a pántoldalak vagy kilincsek a függönyrendszerrel. Kérdezzen rá a tervezett nyitáshatárolókra, kezelési útmutatókra és a szereléshez tartozó szolgáltatásokra. Ugyanilyen fontos az egyértelmű kapcsolattartó, ha beépítés után beállítási vagy kezelési kérdések merülnek fel. A Bloomcabin az ablakokra és ajtókra öt év jótállást vállal. Őrizze meg a rendelés-visszaigazolást, a termékdokumentációt, valamint az ápolási útmutatót és a jótállási feltételeket, hogy a rendelt kivitel később is egyértelműen azonosítható legyen.
03 / A nyitási mód kiválasztása
A kilincset, az ablakpárkányt és a függönyt együtt tervezze meg
A kilincs csak akkor praktikus, ha kényelmetlen mozdulatok nélkül elérhető, és szabad kézzel működtethető. Ne csak a magasságát, hanem az oldalsó akadályokat is ellenőrizze. Széles függöny, mély ablakpárkányon álló növény, kávához tolt asztal vagy szorosan elhelyezett polc megnehezítheti a hozzáférést. Játssza el a jellemző használatot: a személy közvetlenül előtte áll, munkahelyén ül, vagy konyhapult felett nyúl át? Ha többen rendszeresen használják az ablakot, a helyzetet minden érintett számára ellenőrizni kell. Egy ritkán nyitott mellékablakot másként lehet értékelni, mint a helyiség legfontosabb szellőzőnyílását.
A függönyrudakat, síneket, belső árnyékolókat és rovarhálókat gyakran csak későn választják ki, pedig befolyásolják a mozgásteret. Tisztázza, hogy a kívánt belátás elleni védelem vagy napvédelem akadályozza-e a nyitást, és karbantartáshoz levehető-e. Az ablakpárkány mélységét is tudatosan válassza meg, hogy ne kelljen folyton elpakolni a tárgyakat a szárny elől. Ahol fényre és kilátásra van szükség, de további szellőzőnyílásra nem, ott fix üvegezésű ablakok jelenthetnek alternatívát. Nem igényelnek nyitási teret, de nem nyithatók. A szükséges légcserét és tisztítási hozzáférést ezért a többi nyílással és a használati koncepcióval együtt kell megfelelően megoldani.
A tisztítás útját kezdettől határozza meg
Ne csak azt kérdezze, elérhető-e az üveg, hanem azt is, ki és milyen helyzetből tudja megtisztítani. Kifelé nyíló ablaknál a külső oldal nem kerül automatikusan kényelmesen a belső térbe. Felső emeleteken, bővítmény felett vagy öbölablaknál a külső hozzáférés is nehéz lehet. A terven jelölje, mely üvegfelületek érhetők el belülről, hol van külső megközelítés, és mely pontokon szükséges szakszerű megoldás. Vegye figyelembe a mellvédet, a rögzített bútorokat, a terepszintet, az erkélyt és a növényzetet. A biztonságos eljárást az adott épülethez megfelelő szakembereknek kell megítélniük; rögtönzött hozzáférés ne váljon feltételezett tisztítási módszerré.
Más forgásmozgás megváltoztathatja a hozzáférést. Egy egyszárnyú, függőleges forgástengelyű, kifelé nyíló forgóablak másként működik, mint egy oldalra pántolt nyíló ablak. A döntő kérdés az, hogy melyik üvegoldal melyik állásban válik elérhetővé. Kérjen működési rajzot és magyarázatot a tervezett tisztítási helyzethez, ahelyett hogy kizárólag a terméknévből következtetne a kezelésre. A rögzített rovarháló, külső árnyékolás és virágláda tovább korlátozhatja a hozzáférést. Minden homlokzati oldalon külön mérje fel a tisztítás útját, mert az emeletszint, a bővítmények és a terep ugyanazon épületen belül is eltérhetnek. A megoldásnak ahhoz a személyhez is illeszkednie kell, aki ténylegesen végzi a tisztítást.
04 / Az ajánlat összevetése
A külső és belső teret együtt vizsgálja
A kifelé nyíló ablak helyet takarít meg a szobában, de helyet igényel a homlokzat előtt. Egy szabad kerti homlokzat más gyakorlati feltételeket kínál, mint egy keskeny erkély vagy gyakran használt járda. Figyelje meg, hol állnak rendszerint székek, kerékpárok, hulladékgyűjtők vagy növénytartók. Vizsgálja meg a közeli mozgó ajtószárnyakat, zsalugátereket és árnyékolóelemeket is. Az ablaknak nemcsak az átvételkor kell ütközésmentesnek lennie, hanem a szokásos használat során is kezelhetőnek kell maradnia. Az időjárási helyzet és a szellőztetési szokások is a projekt egyeztetéséhez tartoznak. Azt azonban, hogy egy kivitel megfelel-e az adott beépítési helynek és épületburkolatnak, szakembernek kell megítélnie a csatlakozás alapján.
Ha kevés az oldalsó külső hely, más nyitásmozgás is szóba jöhet. A felül pántolt, kifelé nyíló felnyíló ablak másként mozog, mint az oldalra pántolt szárny. Nem általános helyettesítő: hasonlítsa össze a szabad nyílást, a kilincs elérhetőségét, a szellőztetési célt és a tisztítás lehetőségét. Az ablakokat közös nézetben egyeztesse a teraszajtókkal, külső árnyékolással és vízelvezető elemekkel is. A nyitási felületekkel megrajzolt homlokzati fénykép többet közöl, mint egyetlen méretadat. Jelölje azokat a területeket is, amelyek csak időszakosan foglaltak. Így kiderül, hogy az alternatív nyitási mód valóban megoldja-e a problémát, vagy csak máshová helyezi át az ütközést.
A fix mezőket és nyíló szárnyakat feladat szerint ossza el
Nem kell minden üvegmezőnek nyithatónak lennie. A funkcionális tervezés különválasztja a nappali fényt, a kilátást, a szellőztetést, a tisztítást és a megjelenést, ahelyett hogy minden feladatot minden szárnyra bízna. Ülősarok mellett a fix mező megőrizheti a kilátást, míg egy szabad oldalon elhelyezett keskenyebb nyíló szárny gondoskodhat a szellőztetésről. Széles nyílásoknál ez a kombináció csökkenti a nagy mozgó felületeket, és több helyet hagy a bútoroknak. Hátránya, hogy a fix mező nem lát el szellőztetési feladatot. Ezért az egész helyiséget értékelje, a többi ablakkal és ajtóval együtt. Először határozza meg, mely nyílást használják valóban a mindennapokban, és csak utána válassza ki az osztást szimmetria vagy homlokzati hatás alapján.
Az osztás a megjelenést is befolyásolja. Az osztóbordák tagolják a látványt; az üveget ténylegesen osztó bordák más üvegfelosztást adnak, mint a pusztán díszítő változatok. Előbb a fix és mozgó mezőkről döntsön, majd azok optikai tagolásáról. Egy „Kombi” történeti stílusú, kifelé nyíló ablak kombinált, történeti megjelenésű és kifelé nyíló kivitelt jelöl. Hogy megfelel-e az arányoknak, a használatnak és az épületnek, azt a konkrét terv alapján kell ellenőrizni. Az egyeztetésben adja meg, mely belső és külső nézetek fontosak, valamint hogy át kell-e venni meglévő arányokat vagy osztóborda-kiosztást. Így a megjelenés tudatos szempont marad, anélkül hogy elfedné a nyitási teret és a mindennapi használhatóságot.
05 / A rendelés jóváhagyása
Készítse elő egyértelműen a felmérést és az ajánlatot
A jó felmérés nem csupán a nyílás szélességét és magasságát rögzíti. Dokumentálja a méreteket több ponton, a káva mélységét, az ablakpárkányt, a szomszédos falakat, radiátorokat, vezetékeket és a látható akadályokat. Minden helyről készítsen belső és külső fényképet elegendő környezettel. Mellékeljen vázlatot a kívánt nyitásirányról és a nagyobb bútorok helyéről. Csere esetén azt is tisztázni kell, mely meglévő szerkezetek maradnak meg, igényelnek módosítást vagy eltávolítást. Az építési csatlakozás, a teherbírás és a műszaki kivitelezés szakértői feladat. A pontos leírás azonban segít időben felismerni a gyakorlati konfliktusokat. Az ismeretlen méreteket egyértelműen jelölje, ahelyett hogy feltételezést venne át a rendelésbe.
Minden ajánlati tételt nevezzen meg egyértelműen, például „konyha észak” vagy „hálószoba kelet”. Jegyezze fel a nyitási módot, a pántoldalt, a szárnyak számát, a kilincs oldalát, az osztóborda-igényt, a fix mezőket és az elérhetőségre vonatkozó különleges követelményeket. Kérdezze meg, mely adatokat kell rendelés előtt megerősíteni, és milyen jóváhagyási rajzokat adnak át. Ezeket a dokumentumokat a homlokzattal és a bútorozási tervvel is ellenőrizze. A Bloomcabin a rendelés-visszaigazolás függvényében négy–hat hetes szállítási időt jelez. A bontást, utómunkákat és a helyiség felszabadítását ezért csak a megerősített projektadatok alapján szervezze. Vakolat, padló, árnyékolás vagy más szakág esetén világos sorrendi koordinációra és a szükséges csatlakozási méretek egyeztetésére van szükség.
Jóváhagyás előtt játsszon végig egy mindennapi helyzetet
Rendelés előtt minden helyiséget járjon végig gondolatban vagy sablonnal. Nyissa ki a tervezett ablakot a napi szellőztetéshez, majd a tisztításhoz tervezett mértékig. Használható marad az átjáró? Elérhető a kilincs felakasztott függönynél? Ütközik a szárny bútorral, lámpával vagy szekrényajtóval? Ismételje meg a próbát kívül is, az erkélynél, teraszon és az utakon. Így feltárhatók az egyedi döntések közötti ellentmondások, például amikor az ablak önmagában működik, de a szomszédos teraszajtó ugyanazt a mozgásteret igényli. Jóváhagyás előtt a pántoldalt, nyitási szöget, üvegfelosztást, pántoldali hozzáférést és tisztítási útvonalat egyértelműen dokumentálni kell.
Beépítés után mutattassa meg a nyitást, zárást, reteszelést és a tervezett tisztítási állást. Hasonlítsa össze a pántolást és a szárnyfelosztást a jóváhagyott dokumentumokkal. A rendelés-visszaigazolást, termékinformációkat, ápolási útmutatót és jótállási dokumentumokat együtt őrizze meg. Ellenőrizze azt is, hogy a függönyök, bútorok és külső tárgyak a tervek szerint helyezhetők-e el. A berendezés kisebb módosítása könnyebb, mint az ablak konfigurációjának utólagos megváltoztatása, de nem fedheti el tartósan a szükséges kezelési felületeket. Ha kétség merül fel az építési csatlakozással, a biztonságos hozzáféréssel vagy más munkákkal való összehangolással kapcsolatban, a problémás használat megszokássá válása előtt vonjon be illetékes, szakképzett szakembert.
Gyakori kérdések
Mennyi hely kell egy befelé nyíló ablakhoz?
Ez a szárny szélességétől, a nyitási szögtől és a pántoldaltól függ. Rajzolja be az alaprajzba a nyitott szárnyat, és vegye figyelembe a székeket, függönyöket, radiátorokat és szokásos tárolófelületeket. A szellőztetési állás mellett ellenőrizze a tisztításhoz vagy teljes hozzáféréshez szükséges nagyobb nyitást is.
Jobb az egyszárnyú vagy a kétszárnyú nyíló ablak?
Az egyetlen szárny összefüggő nyílást ad, de nagyobb nyitási teret igényel. Két szárny megosztja a mozgást, viszont középső zónával és több kezelési lépéssel jár. A teljes méret, a kívánt napi nyitás, a szabad felület és az a kérdés dönt, kell-e mindkét szárny rendszeres, egyidejű használata.
Mire figyeljek a pántoknál?
Írja le a szárny méretét, nyitásirányát, osztását, várható használatát és kívánt nyitási helyzetét. Kérjen visszaigazolást a konkrét konfiguráció műszaki megfelelőségéről. Kérdezzen rá a látható kivitelre, a nyitáshatárolókra, a karbantartási hozzáférésre, a szerelés terjedelmére és a későbbi kezelési vagy beállítási kérdések kapcsolattartójára.
Tervezhetek nyíló ablakot előtte álló bútorokkal?
Igen, ha a bútorokat és a szárny útját tudatosan összehangolják. Segíthet más pántoldal, keskenyebb mozgó szárny vagy fix mezővel alkotott kombináció. Vegye figyelembe a hátratolt székeket, kinyitott szekrényajtókat, függönyöket és az ablakpárkányon rendszerint álló tárgyakat is.
Mikor célszerű más nyitási módot választani?
Ha a belső és külső oldalsó nyitási út nem marad megbízhatóan szabad, hasonlítsa össze alternatívaként a fix üvegezést, a felnyíló ablakot és a függőleges tengely körül forduló ablakot. Egyik változat sem old meg automatikusan minden ütközést. Minden esetben vizsgálja a kezelhetőséget, a nyitási szélességet, a szellőztetési feladatot, a tisztítási hozzáférést és az összhangot a többi nyílással.
Következő lépés
A nyíló ablak nem névleges méretétől lesz mindennap használható, hanem a berendezett épületben végzett mozgásától. Először határozza meg a nyitási felületet, a kilincs elérését és a tisztítás útját; ebből következik a pántoldal, a szárnyak száma, valamint a fix és mozgó mezők célszerű kombinációja. Minden nyílást dokumentáljon fényképekkel, méretekkel és a nyitott állást bemutató vázlattal. Az ajánlatokat azonos követelmények alapján hasonlítsa össze, a jóváhagyási rajzokat pedig ellenőrizze a bútorozási és homlokzati tervvel. Így a rendelés előtt felismerhetők az elkerülhető konfliktusok.
