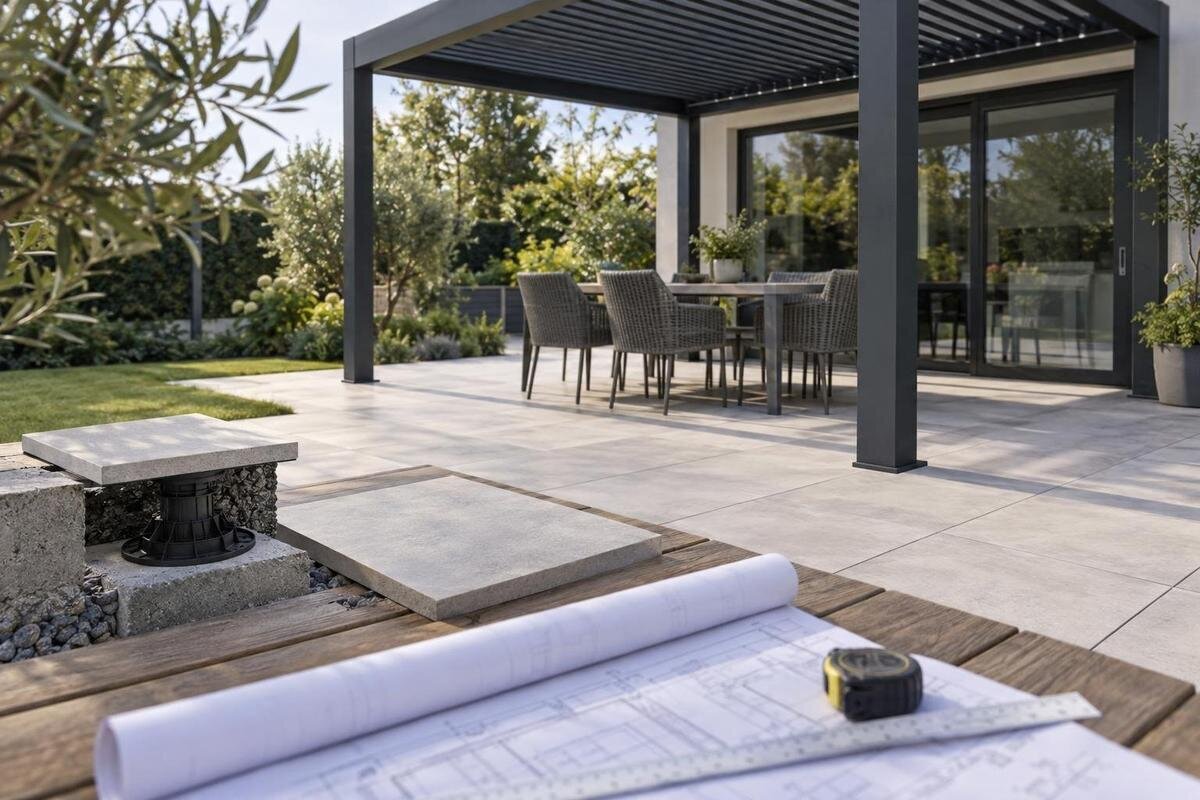

Pergolaalapozás porcelán teraszlapok alatt
Porcelán teraszlapokkal burkolt teraszon a pergola alapozása nem a lapok átfúrásával kezdődik. Előbb azt kell tisztázni, hol állnak majd az oszlopok, milyen teherhordó szerkezetre rögzíthetők, és hová kerül a kész burkolat síkja. Az alaptestek helyét, a lapkiosztást és a csapadékvíz útját egy tervben kell összehangolni. Így a burkoló előre ismeri a szükséges kivágások helyét, a szerkezetet tervező szakember pedig még a burkolás előtt megismerheti a fogadó aljzatot.
A tervezés előtt tisztázandó 1
A burkolólap nem pergolaalap
A porcelán teraszlap a kész járófelület része, nem automatikusan igazolt rögzítési pont a pergola számára. A tartószerkezet terhei az oszlopon és a talplemezen át a jóváhagyott rögzítésre, majd a megfelelő teherhordó aljzatra vagy alaptestre jutnak. A lap, az alatta lévő ragasztó vagy ágyazat, illetve a burkolati alátét más funkciót lát el. Attól, hogy egy csavar áthatol a burkolaton, még nem ismert az aljzat teherbírása, állapota vagy a rögzítés megfelelősége. A fuga, a vágott lapél vagy a láthatóan stabil felület sem pótolja a szerkezeti vizsgálatot. A megfelelő fogadófelület meglétét és állapotát ezért még a burkolat lezárása előtt kell felmérni. Az átfúrás önmagában nem alapozási terv.
Először a választott pergola rögzítési megoldását és a helyszín teherhordó rétegeit kell tisztázni. A terasz rétegrendje eltérő lehet, ezért pusztán a látható lapból nem lehet következtetni arra, mi fekszik alatta. Az alaptestek helye, a rögzítési tengelyek és a kész burkolat síkja ugyanarra a kitűzési tervre kerüljenek. Így a burkoló előre tudja, hol kell módosítani a lapkiosztást, a szerkezeti terv készítője pedig a tényleges fogadófelületből indulhat ki. Más a hozzáférés és a víz útja ragasztott, ágyazott vagy emelt burkolatnál; ezt is a felmérésnek kell tisztáznia. Ha a terasz már elkészült, a rejtett rétegek vizsgálatáról szakemberrel egyeztessen, mielőtt furat vagy új alaptest készül.
A kész burkolatszint és a teljes rétegrend
Jelöljön ki egy közös magassági alapszintet, és ehhez viszonyítva adja meg a pergola rögzítési pontjainak, az alaptestek tetejének és a kész járófelületnek a magasságát. A kész burkolatszint meghatározásakor nem elég a porcelánlap vastagságával számolni: a burkolási rendszer további rétegeit és az esetleges alátéteket is figyelembe kell venni. Kérje el a burkolótól a tervezett rétegrendet, és ne hagyatkozzon egy még befejezetlen felület becsült magasságára. A terven külön megnevezéssel szerepeljen a szerkezeti alap felső síkja és a járófelület szintje, hogy a kivitelezők ne ugyanazzal a mérettel jelöljenek két különböző felületet. Az alapszinthez képest az ajtóküszöb, a teraszszél és a vízelvezető magasságát is rögzítse. Az oszloptalpak környezetéről készült metszeten így együtt látható a teljes rétegrend és a csatlakozó felületek helyzete. Ha valamelyik réteg tervezett vastagsága változik, a végleges szintet is vezessék át a rajzon, mielőtt az alaptestek magasságát kitűzik.
Az oszloptalp és a burkolat találkozását a választott rögzítési rajz szerint kell kialakítani. A konkrét részlettől függ, hogy a talplemez a kész burkolat fölött marad-e, vagy a lapok körülötte záródnak; ezt a modell rajza és a szerkezeti terv határozza meg. Ne tervezze a lapot a talplemez alá, ha a jóváhagyott részlet ezt nem írja elő, és ne takarja el a hozzáférést igénylő rögzítőelemeket. Az ajtók nyitását, a takaróelemek helyét és a burkolat lezárását is össze kell hangolni. Ne korrigálja a szintkülönbséget rögtönzött alátéttel, mert a módosítás a rögzítés kialakítását is érintheti. Ha a kész szint később változik, ellenőrizze újra az oszloptalp és a járófelület kapcsolatát.
A tervezés előtt tisztázandó 2
Az oszlophelyek kitűzése a modell rajza alapján
Ne a tető körvonalából vagy egy fényképről becsülje meg az oszlopok helyét: a konkrét modell rajzán szereplő tartópontokat kell kitűzni. A talplemez és a rögzítés helyigénye eltérhet attól, amit egy általános vázlat vagy termékkép mutat. Rögzítse az oszloptengelyeket a helyszínen egyértelműen azonosítható, változatlan referenciaponthoz, és a terven jelölje a terasz szélét, a falat, az ajtókat, a vízelvezetőket, valamint a fugahálózatot. Az alappontok egymáshoz viszonyított helyét is a rajz szerint jelölje, ne becsült méretekkel helyettesítse a kitűzést. Így még időben észrevehető, ha egy rögzítési pont lapfugára, keskeny vágásra vagy a terasz szélének közelébe esik. Az ilyen ütközést a burkolat megrendelése előtt rendezze.
A kiválasztott típus pontos megnevezését és változatát már a tervezés elején rögzítse. A Bloomcabin pergola termékoldala segít a modell azonosításában; a kitűzéshez az adott összeállítás oszlopkiosztási és rögzítési rajzát használja. Az alaprajzon az oszloptengelyeket, a talplemezek körvonalát és a rögzítőelemek helyét is meg kell tudni különböztetni. Ezek nem felcserélhető jelölések: a lapkiosztás egyeztetéséhez nem elegendő csupán az oszlop közepét feltüntetni. A burkolónak azt is látnia kell, melyik területet érinti a talplemez, és hol kell helyet hagynia a tervezett csatlakozásnak. A modellváltozatot és az elrendezést a rajz megnevezésével együtt adja át a résztvevőknek. Ha több változatot hasonlít össze, azok tartópontjait ne egyetlen, vegyes vázlaton kezelje. A végleges választás után egyértelműen jelölje ki, melyik kiosztás alapján készül az alapozás és a burkolási terv. Így a különböző ajánlatokhoz vagy korábbi elképzelésekhez tartozó méretek nem keverednek a kivitelezési adatokkal.
Az alaptest méretezése a helyszíni adottságok szerint
Nincs minden pergolához és teraszhoz megfelelő, általános alaptestméret. A kialakítást befolyásolja a kiválasztott szerkezet és rögzítés, az aljzat vagy a talaj állapota, a feltöltés, a meglévő lemez, a terasz széle, valamint a közművek és vízelvezetők helye. A terepvíz és a terasz szomszédos felületei szintén érinthetik az alaptest elhelyezését. A rejtett rétegek vizsgálata nélkül nem állapítható meg, hogy egy burkolat alatti felület felhasználható-e. A méretezést bízza statikusra vagy a szerkezet tervezésében jártas szakemberre, aki ismeri a pergola rajzait és a terasz tényleges kialakítását. Ne válasszon alapméretet egy általános példából.
A helyszíni értékeléshez különítse el a már ismert adatokat a még feltárandó részletektől. Ha a Bloomcabin bioklimatikus pergolát választja, annak pontos változatát adja meg a szakembernek, és mellékelje a teraszról rendelkezésre álló adatokat is. Jelölje, hol ismert a rétegrend, hol található meglévő szerkezeti lemez, és mely területen feltételeznek csak feltöltést vagy más réteget. A bizonytalan adatot ne tüntesse fel igazolt adottságként a terven. A felmérésnek azt kell tisztáznia, milyen fogadó szerkezettel számolhat a tervező az egyes tartópontoknál. Ha a terasz különböző részeiről eltérő információ áll rendelkezésre, ezt az oszlophelyekhez rendelve rögzítse, ne csak általános megjegyzésként. A meglévő lemez, a terasz széle és a közművek helye így a megfelelő tartóponthoz kapcsolható. Az alaptestek mérete és kialakítása ezeknek az adatoknak, valamint a választott pergola rögzítési tervének az összevetésével határozható meg, nem a termékváltozat elnevezéséből.
A tervezés előtt tisztázandó 3
Lapkivágások a talplemezek és a fugák körül
A lapkiosztást a valós oszloptengelyekhez és a talplemezek körvonalához kell igazítani, nem fordítva. Rajzolja fel a fugákat, majd ellenőrizze, hol keletkezne szűk kivágás, sarokkivágás vagy a lap széléhez közeli nyílás. A dilatációs hézagokat is jelölje a terven, és egyeztesse a burkolóval, hogyan kerülhetők el az ütközések. A vágás méretét és megengedett helyét a rögzítési rajz és a kültéri burkolási rendszer alapján határozzák meg. A kivágott lap ne szoruljon az oszlophoz vagy a talplemezhez; a csatlakozás részletét szakági tervnek kell megadnia. A vágott szélek kialakítását és a lap alátámasztását is a burkolóval tisztázza. Ha a rendszer engedi, a fugahálózat módosítása is megoldhat egy kedvezőtlen találkozást.
A kivágás méreteit ne emlékezetből vagy egy általános oszlopvastagság alapján jelölje ki. A pontos modell, a talplemez alakja és a szereléshez szükséges hozzáférés együtt határozza meg, mennyi helyet kell fenntartani. Ha a Bloomcabin falra szerelhető pergolája is szerepel a választási lehetőségek között, a hozzá tartozó elrendezést külön egyeztesse, mielőtt véglegesíti a lapok vágási tervét. A burkoló rajzán legyen világos, hogy az adott jelölés az oszlop körvonalát, a talplemez szélét vagy a tényleges lapkivágást mutatja. Ezek összekeverése helyett minden kivágás az egyeztetett csatlakozási részletből induljon ki. A helyét ugyanahhoz a kitűzési ponthoz viszonyítsák, amelyet az oszlopoknál is használnak. A lapok vágása előtt nézzék át a szélek kialakítását, az alátámasztást, a víz útját és a rögzítéshez megmaradó hozzáférést. Ha a burkoló módosítást javasol a fugahálózaton, azt előbb vezessék át a kiosztási tervre, majd ellenőrizzék újra az érintett kivágásokat.
Vízelvezetés az oszlopok és alaptestek körül
A pergolaoszlopok és alaptestek helye ne zárja el a terasz tervezett vízútját. A burkolat felületét, a víznyelőket, a folyókákat és az ajtók előtti elvezetést együtt kell áttekinteni, mert egy új alaptest vagy talplemez befolyásolhatja a víz útját és a karbantarthatóságot. A felületi esés irányát a helyszín és a burkolati rendszer szerint kell meghatározni, ezért nincs minden teraszra érvényes egyetlen érték. Jelölje ugyanazon a helyszínrajzon a lefolyási irányokat, a vízelvezetőket és a pergola tartópontjait. A fal, a küszöb és a teraszajtó környezetét is vegye számításba, hogy ne alakuljon ki nem tervezett vízgyűjtő hely. A kivezetések helyét még az alaptestek kitűzése előtt egyeztesse.
A pergolához tartozó vízkivezetést és a terasz saját vízelvezetését külön jelölje, majd a csatlakozásukat együtt tekintsék át. A Bloomcabin bioklimatikus pergola kiválasztott változatához tartozó rajzon tisztázza, szerepel-e vízkezelési részlet, és ha igen, hol található a kivezetés. Ennek helyét vezessék át arra a tervre is, amelyen az alaptestek és a burkolati nyílások szerepelnek. Ne vezesse automatikusan az alaptest mellé a vizet, és ne fedjen le olyan nyílást vagy ellenőrzési pontot, amelyhez hozzá kell férni. A lapok alatti víz mozgása a burkolási módtól is függ, ezért az oszlop körüli lezárást ne csupán a látható felület alapján döntsék el. A burkolóval a felső burkolatsík és az alatta lévő rétegek vízelvezetését is tekintsék át. A csatlakozási részleten legyen felismerhető, merre távozik a víz, és mely elemek maradnak hozzáférhetők. Így a takaróelem vagy a burkolati lezárás helyét sem a kivitelezés végén kell hozzáigazítani a kivezetéshez.
A tervezés előtt tisztázandó 4
A kivitelezők közötti egyeztetés és a munkák sorrendje
A kivitelezés előtt írásban rögzítse a résztvevőket és a döntések sorrendjét. A kiválasztott pergola rajzait és rögzítési dokumentumait a forgalmazótól vagy a telepítőtől kérje be; a szerkezeti szakember vizsgálja a fogadó aljzatot és az alapozási megoldást, a burkoló pedig dolgozza ki a rétegrendet, a kész szintet és a lapkiosztást. A helyszíni felmérés után egy közös terven szerepeljenek a tengelyek, az alaptestek, a lefolyók és a burkolati hézagok. Tisztázza, ki méri ki az oszlopokat, ki ellenőrzi a magasságokat, és ki hagyja jóvá az eltéréseket. Ha a terv és a helyszín különbözik, a módosítást ne csak szóban egyeztessék.
A takarás előtti ellenőrzés legyen külön munkafázis, még mielőtt a burkolat elfedné az alaptestek helyét vagy az aljzat állapotát. Ekkor a résztvevők összevethetik a kitűzést a rajzzal, áttekinthetik a közművek és vízelvezetők helyét, valamint rögzíthetik a tényleges szinteket. Előre tisztázzák, kinek kell jelen lennie, és mely adatokat adják át a következő munkafázishoz. A burkolónak például az egyeztetett tartópontokra és kész szintekre van szüksége, nem egy korábbi vázlaton szereplő becslésekre. Az átadott terven a Bloomcabin pergola pontos termékmegnevezése és a rajz dátuma is szerepeljen. Készítsenek közös mérési jegyzőkönyvet vagy vezessék át a helyszíni adatokat a tervre; egy viszonyítási pont és méretezés nélküli fénykép nem teszi visszakereshetővé a kitűzést. Ha eltérést találnak, jelöljék meg, melyik adat változott, és ki dönt a továbbiakról. A következő kivitelező már az egyeztetett változatot kapja meg, ne több, egymásnak ellentmondó rajz közül kelljen választania.
Falra szerelhető pergola terasz felőli tartópontjai
A falra szerelhető megnevezés önmagában nem mutatja meg, hogy az adott terv szerint vannak-e terasz felőli tartópontok, és ha igen, hol helyezkednek el. A kiválasztott modell rajza alapján tisztázza, hogyan viszonyulnak ezek a kész burkolat síkjához. A falhoz kapcsolódó szerkezet és a terasz teherhordó rétege különböző elemek, ezért egyik állapotából sem lehet automatikusan következtetni a másik megfelelőségére. A burkolat kiosztását csak akkor véglegesítse, ha a terasz felőli rögzítési pontok és az alapozási elv tisztázottak. A lábazat, a küszöb és a közeli vízelvezető szintjeit is jelölje a terven, mert ezek befolyásolhatják a burkolat csatlakozását.
A Bloomcabin falra szerelhető pergola modelloldalán azonosított változathoz kérje be a tartópontokat bemutató rajzot. Ezen külön jelölje a falhoz kapcsolódó elemeket és az esetleges terasz felőli oszlopokat, hogy a burkoló egyértelműen lássa, mely pontok érintik a munkáját. Ne feltételezze, hogy a falra szerelhető kivitel miatt nincs feladat a teraszon, vagy hogy minden tartópont alatt azonos alapozás készülhet. A burkolási tervhez a tényleges oszlophelyeket, talplemezeket és magasságokat kell átadni. A falcsatlakozás vizsgálata külön feladat; annak részleteit nem lehet a teraszlap kivágásából megállapítani. Ebben az egyeztetésben a fal melletti burkolatsávra, a lábazat és a küszöb környezetére, valamint a terasz felőli tartópontokra összpontosítson. Ha ezek közel kerülnek egymáshoz, egy közös részletrajzon tekintsék át a csatlakozásokat. Így a burkoló nem pusztán a pergola általános elhelyezését látja, hanem azt is, hol kell a lapkiosztást és a kész szintet a szerkezethez igazítania.
A tervezés előtt tisztázandó 5
Terveltérések és már elkészült burkolat
Ha a helyszíni kitűzés eltér a burkolási tervtől, előbb az eltérés okát tisztázzák, és csak utána döntsenek a módosításról. Nézzék meg, ugyanahhoz a referenciaponthoz mértek-e, a megfelelő modell rajzát használták-e, és a fugakiosztás aktuális változata került-e a helyszínre. Más döntést igényel egy rosszul átvett méret, mint egy olyan ütközés, amely a vízelvezető vagy a terasz széle miatt alakult ki. Az oszlopot ne tolják el önállóan a legközelebbi fugához, és ne válasszanak kisebb talplemezt vagy más rögzítőelemet a burkolat megóvása érdekében. A rögzítési tervet érintő változtatásról annak készítőjével kell egyeztetni. Ha a megoldás a fugahálózat módosítása, a burkoló a teljes érintett lapkiosztást nézze át, ne csak az egyetlen kivágást. A jóváhagyott változást az alaprajzon és a kapcsolódó metszeten is rögzítsék, hogy ugyanazt a megoldást valósítsa meg minden kivitelező.
Már elkészült porcelánburkolatnál a felmérés a meglévő állapot rögzítésével kezdődjön. Jelölje a fugákat, a látható burkolati hézagokat, a vízelvezetőket és a terasz széleit, majd ezekhez viszonyítva ábrázolják a tervezett oszlophelyeket. A Bloomcabin pergola kiválasztott modelljének rajzát vigye magával a helyszíni egyeztetésre, de a meglévő lapkiosztást ne tekintse a tartópontok szabad áthelyezésére adott lehetőségnek. A kész felület nem mutatja meg az alatta lévő szerkezet állapotát, ezért a szakemberrel előbb a szükséges vizsgálat módját tisztázza. Ezt követően dönthető el, használható-e a meglévő fogadó szerkezet, vagy más alapozási megoldásra van szükség. A burkolóval külön egyeztesse, hogyan érinti a tervezett beavatkozás a lapokat, a csatlakozó széleket és a hozzáférést. Ne kezdjen lapvágásba pusztán azért, mert az oszlop látható körvonala már kijelölhető. Előbb az alapozási és rögzítési megoldásnak kell tisztázódnia, és ehhez igazodhat a burkolat szükséges módosítása.
Milyen dokumentumokat kérjen be a kivitelezés előtt?
A kivitelezéshez összegyűjtött rajzok akkor használhatók együtt, ha azonos helyszínre és ugyanarra a modellváltozatra vonatkoznak. A pergola alaprajzán legyen azonosítható az oszlopkiosztás, a talplemez és a rögzítés; az alapozási terven az ezekhez tartozó fogadó szerkezet vagy alaptest szerepeljen. A burkolási rajz mutassa a teljes rétegrendet, a kész szintet, a fugákat, a kivágásokat és a vízelvezetőket. Ellenőrizze, hogy a külön rajzokon szereplő pontokat össze lehet-e rendelni: például ugyanaz az oszlop kapjon azonos jelölést az alaprajzon és a csatlakozási részleten. Az is legyen világos, mely méretek származnak helyszíni mérésből, és melyek a tervezett állapotot mutatják. A rejtett rétegekről készült felmérés a vizsgálat helyét is nevezze meg, hogy az adatot a megfelelő tartóponthoz lehessen kapcsolni. Így a tervanyag nem csupán különálló dokumentumok gyűjteménye lesz, hanem követhetően összeköti a pergola rögzítését a burkolat kialakításával.
A tervanyagban a termékazonosításhoz elmentheti a Bloomcabin bioklimatikus pergola termékadatlapját is, a kivitelezési méreteket azonban a megfelelő rajzokhoz rendelje. A dokumentumok jegyzékében különüljön el a termékoldal, a rögzítési rajz, az alapozási terv és a burkolási részlet, hogy egy általános termékismertetőt ne használjanak méretezett terv helyett. Minden rajznál szerepeljen a dátum és az aktuális változat jelölése. Ha egy helyszíni döntés miatt módosul az oszloptalp vagy a kivágás helye, azt a kapcsolódó lapokon is vezessék át, ne csak egy külön üzenetben maradjon nyoma. A korábbi változatokat egyértelműen különítsék el az érvényes tervtől. Az összeállítás végén egy kiválasztott tartópont adatait érdemes végigkövetni: egyezik-e a helye az alapozási és burkolási rajzon, ugyanaz-e a magassági viszonyítás, és megtalálható-e a hozzá tartozó csatlakozási részlet. Ez megmutatja, hogy a kivitelező a szükséges adatokat valóban össze tudja-e olvasni a tervanyagból.
Gyakori kérdések
Rögzíthető a pergola közvetlenül a porcelán teraszlaphoz?
A porcelánlapot ne tekintse önmagában rögzítési alapnak. A rögzítőelemeknek az adott pergola rajzában kijelölt, teherhordó szerkezethez kell kapcsolódniuk. A burkolat átfúrása nem mutatja meg, milyen réteg található alatta, ezért a helyszínt és a rögzítési tervet szakemberrel kell összevetni.
Mekkora alaptestre van szüksége a pergolának?
Nincs minden pergolához és teraszhoz megfelelő, általános alaptestméret. A kialakítás a kiválasztott modell rögzítési rajzától és a helyszín teherhordó rétegeitől függ. A méretezéshez kérjen helyszíni értékelést olyan szerkezeti szakembertől, aki ismeri a konkrét tervet.
Mikor tervezzük meg a lapkivágásokat?
A lapok megrendelése és vágása előtt, miután tisztázta a pontos modellhez tartozó oszlophelyeket és rögzítési részleteket. Ha a burkolat már elkészült, ne vágjon bele pusztán a látható talppont alapján: előbb szakemberrel vizsgáltassa meg a burkolat alatti rétegeket.
Kell helyet hagyni a lap és az oszlop között?
A csatlakozás részletét a rögzítési terv és a burkolási rendszer határozza meg. Ne szorítsa a lapot a talplemezhez, és ne válasszon önállóan hézagméretet vagy lezárást. Egyeztesse a burkolóval és a szerkezeti terv készítőjével, hogyan marad hozzáférhető a rögzítés, és miként záródik a burkolat.
Mi a teendő, ha a terasz már le van burkolva?
A meglévő felületből önmagában nem állapítható meg, mi található alatta, vagy alkalmas-e rögzítésre. Kérjen helyszíni vizsgálatot, és mutassa meg a szakembernek a választott pergola rajzát. Az értékelés alapján dönthető el, hogy a meglévő szerkezet használható-e, vagy más alapozási megoldást kell tervezni.
Porcelánburkolatos terasznál a szerkezeti rögzítést nem a kész lapra kell bízni, a burkolat kiosztásának viszont pontosan követnie kell a jóváhagyott tartópontokat. Ha a modell, az aljzat, az alaptestek szintje, a fugakiosztás és a víz útja még a burkolás előtt egy terven szerepel, kisebb az esélye a kényszerű vágásnak és az utólagos módosításnak. A kész terasz így a pergola szerkezeti tervéhez igazodhat anélkül, hogy a burkolatot rögzítési alapnak tekintenék.
