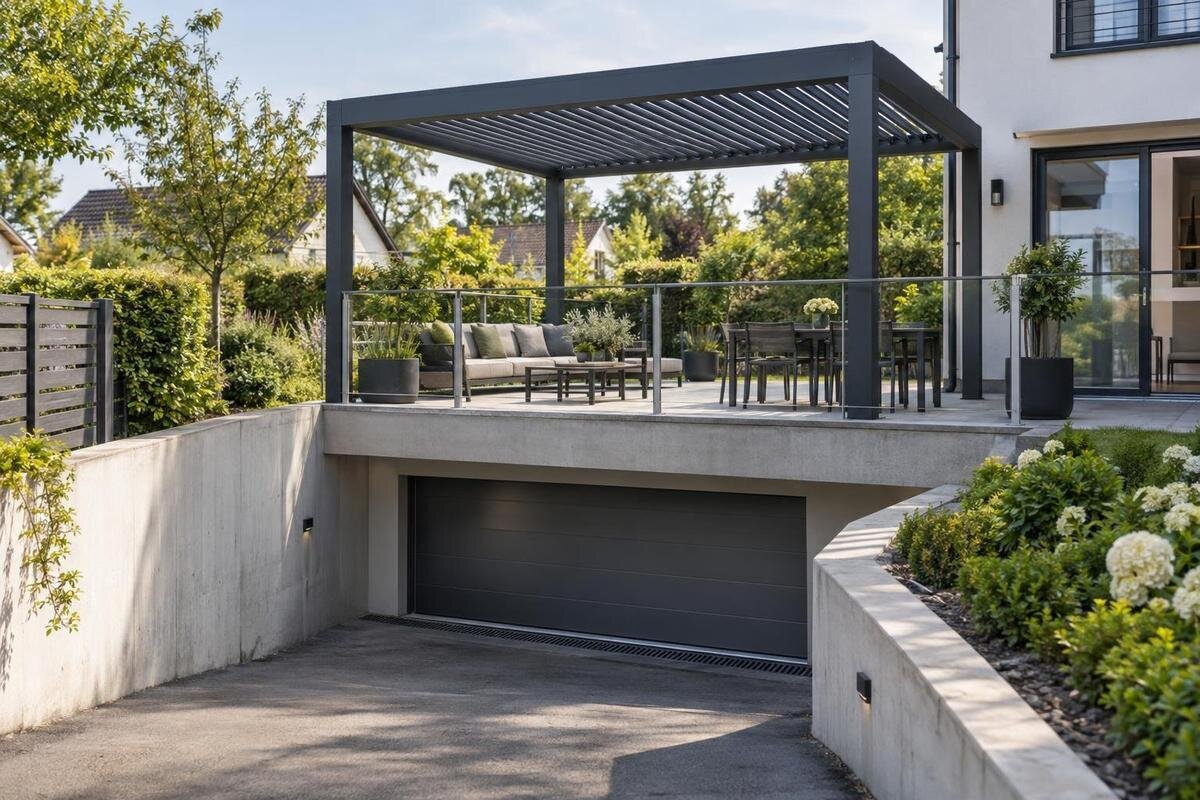

Pergola telepítése pince vagy mélygarázs fölé
Pergolatervezési útmutató
Ha pergola kerül pince vagy mélygarázs fölötti teraszra, a látható burkolat önmagában nem árulja el, hová jutnak az oszlopok terhei, és hol vezethető át biztonságosan egy rögzítés. A tervezésnek egyszerre kell követnie a terhelés útját a födémen át az épület tartószerkezetéig, valamint védenie a vízszigetelést és a garázsban futó rendszereket. Ehhez tervdokumentáció, helyszíni felmérés és jóváhagyott rögzítési részlet szükséges.
Vásárlás előtt tisztázandó 1
A terasz rétegrendje és a teherhordó födém
A pince vagy mélygarázs fölötti terasz járófelülete nem feltétlenül azonos a teherhordó födémmel. A burkolat alatt ágyazóréteg, esztrich, hőszigetelés, lejtést adó réteg és vízszigetelés is lehet, az adott rétegrend pedig épületenként eltér. Egy kemény, stabilnak érződő felület ezért nem bizonyítja, hogy közvetlenül alatta az oszloptalp vagy a rögzítőelem fogadására alkalmas szerkezet található. A burkolatba vagy egy felszíni kiegyenlítő rétegbe rögzített kötőelem nem feltétlenül adja át a terhet a tartószerkezetnek. Először azt kell tisztázni, hol található a födém, és mely rétegeket kell megóvni.
A pergola lábainál a terhek kis területre összpontosulhatnak, miközben a födém eredetileg más elrendezésre és használatra készült. A saját súly mellett a szélből eredő oldalirányú vagy emelő hatásokat, valamint a kiválasztott kialakításhoz tartozó tető- és árnyékolóelemeket is figyelembe kell venni. A terhelés mértéke és födémen belüli útja a konkrét modelltől, elhelyezéstől és tartószerkezettől függ, ezért nem adható minden helyszínre érvényes talp- vagy alapméret. Az is számít, hogy az oszlop a födém pereméhez, egy nyíláshoz vagy egy ismert alátámasztáshoz közel kerül-e. A felmérésben különüljön el a járófelület állapotának leírása és a teherhordó szerkezet értékelése. Az első azt mutatja meg, milyen felületet érint a munka; a második arra ad választ, hogy mi fogadja a pergola terheit. A kettőt a rétegrendi rajz kapcsolja össze. Ha valamelyik réteg anyaga, vastagsága vagy szerepe nem ismert, ezt bizonytalanságként kell feltüntetni, nem pedig a burkolat megjelenése alapján kiegészíteni az adatokat.
A pergola terheinek útja az épületben
A statikai felmérésnek a pergola lábától kell végigkövetnie a terhek útját: a rögzítőelemtől az aljzaton és a födémen át az épület teherhordó rendszeréig. Ennek része lehet a födém, annak támasza, illetve az alatta lévő tartó, fal vagy pillér; a tényleges rendszer a tervből derül ki. A láb pontos helye és a támaszok kiosztása is számít. Egy födémmező, perem, nyílás vagy szerkezeti hézag eltérő feltételeket jelenthet. A garázs mennyezetéről vagy a burkolat mintázatából ezeket nem lehet biztosan megállapítani. A szakembernek a meglévő dokumentációt és a helyszín tényleges állapotát együtt kell értékelnie.
Nem elég azt ellenőrizni, hogy egy csavar elfér-e az oszloptalpban. A szakembernek a konkrét pergola adatai alapján kell megítélnie a függőleges, oldalirányú és a szél szívóhatásából eredő terhelések átadását, valamint a födém és a rögzítési aljzat alkalmasságát a kijelölt helyen. A Bloomcabin falra szerelhető pergola 9–24 m²-es változatai közül kiválasztott típus megnevezése és alapterülete a termék azonosítására szolgál; a számításhoz a konkrét kivitel műszaki adatai szükségesek. Az adatkérésben a födémre támaszkodó oszlopokat és a tervezett falcsatlakozást is szerepeltesse, hogy a szakember mindkét kapcsolatot értékelhesse. Az egyeztetés eredményéből derüljön ki, melyik szerkezeti elem milyen szerepet kap a teherátadásban, és mely pontokon maradt tisztázandó kérdés. Ha a modell vagy az oszlopok elrendezése később változik, ezt ugyanebben az értékelésben kell átvezetni. Így nem fordulhat elő, hogy a vásárláskor kiválasztott pergolához egy korábbi változatra készült szerkezeti elképzelést társítanak. A termékazonosító és a helyszínrajz ezért együtt kerüljön a felmérést végző szakemberhez.
Vásárlás előtt tisztázandó 2
Milyen tervekre és helyszíni adatokra van szükség?
Hasznos kiindulópont a megvalósulási terv és a statikai dokumentáció, ha rendelkezésre áll. Kérje el a födém és a megtámasztások tervét, a korábbi átalakítások vagy javítások adatait, valamint a vízszigetelési rétegrend leírását. Egy későbbi beavatkozás módosíthatta az eredeti kialakítást, ezért a régi terv önmagában nem feltétlenül mutatja a jelenlegi állapotot. Hiányos adatok esetén a tartószerkezeti szakember döntse el, milyen helyszíni felmérésre vagy vizsgálatra van szükség. Rétegfeltárást vagy próbafúrást ne kezdjenek előzetes szakmai egyeztetés nélkül.
A helyszínrajzon szerepeljen a pergola tájolása, a tervezett oszlopok pontos helye és a terasz mérete. Jelölje be a lefolyókat, dilatációs hézagokat, aknákat, korlátokat, ajtókat és az ismert szerelvényeket is: ezek a rögzítést, a víz útját és a későbbi karbantartást egyaránt befolyásolhatják. A Bloomcabin pergola 9–24 m²-es választékának összehasonlításakor a teljes alapterület mellett az oszlopok tényleges kiosztását is kérje be a mérlegelt változathoz. A rajzon külön jelölje a már felmért adatokat és azokat a helyeket, amelyek egyelőre csak tervezett pozíciók. Ha két elhelyezést vizsgálnak, mindkettőhöz ugyanazokat a helyszíni adottságokat tüntessék fel, hogy valóban összehasonlíthatók legyenek. A fényképekhez adjon helymegjelölést vagy rajzi hivatkozást: így egy lefolyó, falcsatlakozás vagy látható javítás később is egyértelműen azonosítható. A felvételek a méretezett rajzot egészítsék ki, ne annak helyét vegyék át. A rendezett adatok alapján az is világosabb lesz, melyik bizonytalanságot lehet meglévő tervből tisztázni, és melyikhez kell további helyszíni vizsgálat.
A rögzítést össze kell hangolni a vízszigeteléssel
A födém átfúrása vagy bármely más rögzítési beavatkozás érintheti a vízszigetelést. Egy sérülésen keresztül a nedvesség eljuthat a födémbe vagy az alatta lévő garázstérbe; a burkolat felszínén végzett javítás önmagában nem bizonyítja, hogy a rétegrend folytonos maradt. A csomópont megtervezésekor ezért nemcsak az oszlop helyét, hanem a szigetelés, a felhajtások, az illesztések és a vízelvezetés kapcsolatát is figyelembe kell venni. Ezek pontos kialakítása az adott épület rétegrendjétől függ, így általános rögzítési vagy tömítési megoldás nem adható.
A tulajdonossal és a vízszigetelésért felelős tervezővel vagy kivitelezővel még a munka előtt egyeztessék az elfogadható csomóponti kialakítást, a szigetelés védelmét és a szükséges javítás felelősét. A megoldásnak a későbbi ellenőrzést és karbantartást is lehetővé kell tennie; ne maradjon hozzáférhetetlen egy ellenőrzési pont vagy vízelvezető. Az egyeztetés térjen ki arra is, hogy a rögzítés környezetében mely rétegeket érinti a munka, és ezek helyreállítása mikor ellenőrizhető, mielőtt ismét eltakarják őket. A tulajdonos számára legyen világos, mi tartozik a pergola szereléséhez, és mi a szigetelésen végzett külön beavatkozás. Ne egy általános tömítőanyag vagy egy másik épületen alkalmazott részlet alapján döntsenek. Ha a tervezett oszlophely csak nehezen hozzáférhető szigetelési csatlakozással oldható meg, ezt még a végleges elrendezés kiválasztásakor mérlegeljék. A jóváhagyott részletnek a szerkezet elkészülte utáni állapotot is rendeznie kell, nem csupán a szerelés pillanatát. Amíg ezek a kérdések nyitottak, a fúrás megkezdése nem tekinthető megfelelően előkészített munkának.
Vásárlás előtt tisztázandó 3
A rögzítés aljzata és tervezése
A rögzítési tervnek egyértelművé kell tennie, hová kerülnek az oszlopok, milyen teherhordó aljzathoz kapcsolódnak, és milyen módon védik a közbeeső rétegeket. Az alkalmazott rögzítőelemeket és a kapcsolódó részleteket a helyszíni adottságokra, valamint a pergola dokumentációjára alapozva kell meghatározni. Nem elegendő, ha a talp a burkolaton stabilnak látszik: azt is igazolni kell, hogy a terhelés a födémen keresztül az épület tartószerkezetére jut. Egyetlen talp- vagy alapméret sem alkalmazható automatikusan minden födémre.
A burkolatra helyezett talp, egy köztes dobogó vagy utólag hozzáadott ballaszt önmagában nem oldja meg a teherátadást. A ballaszt növeli a födémet terhelő állandó súlyt, egy köztes elem pedig nem bizonyítja, hogy a terhelés megfelelően oszlik el vagy a vízszigetelés sértetlen marad. Ezeket az alternatívákat is szakembernek kell értékelnie. Ha a Bloomcabin bioklimatikus pergola 9–24 m²-es változatai közül választana, a rögzítési lehetőségeket a konkrét modell adatai alapján hasonlíttassa össze. Az összevetésben ne csak az szerepeljen, hogy kell-e fúrni: derüljön ki, melyik megoldás milyen aljzatra támaszkodik, milyen további elemekkel jár, és hogyan érinti a meglévő rétegrendet. A tervező válaszából legyen egyértelmű, hogy melyik változatot vizsgálta meg, melyiket vetette el, és mi maradt még nyitott kérdés. Ez megakadályozza, hogy egy felvetett lehetőséget később elfogadott megoldásként kezeljenek. A kiválasztott kialakítás kerüljön a rögzítési tervbe, a kivitelező pedig ebből dolgozzon, ne az egyeztetések során szóba került, de végül el nem fogadott változatokból.
Tulajdonosi és üzemeltetői egyeztetés
Pince vagy mélygarázs fölötti pergola tervezésekor a terasz használója és az épület műszaki kérdéseiben illetékes személy nem feltétlenül ugyanaz. A munka előtt tisztázza, ki tudja átadni a födém- és szigetelési terveket, ki egyeztet a tartószerkezeti szakemberrel, és ki dönt a kivitelezés helyéről, módjáról és időzítéséről. Társasházi környezetben az érintett képviselő, az épület üzemeltetője vagy a garázs kezelője is részt vehet az egyeztetésben. A szerepeket és a jóváhagyott terveket érdemes írásban rögzíteni, hogy a kivitelezés előtt minden érintett ugyanazt a helyszínt és megoldást ismerje.
Előre beszéljék meg a garázs és a terasz megközelítését, a munkaterület határait, az érintett lakók vagy használók tájékoztatását, valamint azt, ki intézi a későbbi ellenőrzést vagy javítást. A vízszigetelés fenntartásának feltételeit is tisztázzák, különösen, ha korábbi beavatkozásokról vagy vállalt karbantartásról van dokumentum. A falra szerelhető Bloomcabin-pergola termékoldalát a vizsgált típus megnevezéséhez csatolhatja, a helyszíni döntéseket pedig külön egyeztetési feljegyzésben foglalják össze. Ebben szerepeljen, ki ad választ a nyitott műszaki kérdésekre, és ki közli a végleges megoldást a kivitelezővel. Ha a födém vagy a szigetelés vizsgálatához az alsó helyiségbe is be kell jutni, ennek időpontját az ottani használattal együtt szervezzék meg. Az előkészítés ütemezésében különüljön el az adatgyűjtés, a tervezés és a szerelés; a kitűzött szerelési nap ne helyettesítse a műszaki kérdések lezárását. A változásokról ugyanazok az érintettek kapjanak tájékoztatást, akik az eredeti elhelyezést véleményezték. Így a terasz használója, a garázs kezelője és a szerelők nem eltérő tervváltozatok alapján készülnek a munkára.
Vásárlás előtt tisztázandó 4
Garázsgépészet, vezetékek és vízelvezetés
A födém fölött vagy a garázs mennyezete alatt vezeték, cső, világítás, szellőzőelem, vízelvezető vagy karbantartási nyílás is lehet. A rögzítési pontot ezért a meglévő tervekkel és a helyszíni állapottal együtt kell ellenőrizni. Ha a vezetékek útja nem ismert, azt megfelelő szakemberrel kell felméretni; a látható jelölések hiánya nem bizonyítja, hogy nincs a területen vezeték vagy szerelvény. Egy váratlan ütközés a rögzítést, a garázs működését és az épület rendszereit is érintheti, ezért az ellenőrzés a pontok véglegesítése előtt szükséges.
A teraszon maradjon hozzáférés a lefolyókhoz, ellenőrzőnyílásokhoz és a javítást igénylő részekhez. Ha a választott kialakítás vagy egy kiegészítő megváltoztatja a csapadékvíz útját, a meglévő lefolyást is felül kell vizsgálni, nemcsak a pergola oszlopainak helyét. A kiválasztott Bloomcabin pergola műszaki rajzait vessék össze a helyszínrajzzal, a szerelvények helyével és a karbantartáshoz szükséges hozzáféréssel. A rajzon ne csupán a lefolyó helye legyen látható, hanem az is, hogyan lehet majd megközelíteni és elvégezni a környezetében szükséges munkát. A pergola elhelyezését ezért a terasz tervezett használatával együtt tekintsék át: a bútorok és más tárgyak se takarják el az ellenőrzendő pontokat. Ha egy helyszíni adottság miatt módosul az oszlophely, ellenőrizzék újra a kapcsolatát a vízelvezetéssel és az ismert vezetékekkel. A garázsban lévő rendszerekhez szükséges hozzáférést ugyanebben az egyeztetésben kezeljék. Így a szerkezeti szempontból elfogadható elhelyezés nem marad elszigetelt döntés, hanem összehangolható az épület működtetésével és a terasz későbbi karbantartásával.
Mit tartalmazzon a jóváhagyott rögzítési terv?
A kivitelezés előtt legyen olyan, a konkrét helyszínre készült dokumentáció, amely azonosítja a kiválasztott pergolát, megadja a tervezett oszlophelyeket, és bemutatja a terhek útját a födémig, majd az épület tartószerkezetéig. A tervből derüljön ki a rögzítési aljzat, a választott kapcsolati részlet és a vízszigetelés védelmének módja is. A falra szerelhető Bloomcabin-modell pontos megnevezése segít azonosítani a vizsgált terméket, de a falra szerelhetőség nem bizonyítja a helyszín alkalmasságát. A tervhez az aljzatot igazoló adatok és a szükséges szakmai jóváhagyások is tartozzanak.
A kivitelezés megkezdése előtt a helyszínen vessék össze a terv szerinti oszlophelyeket a tényleges burkolattal, rétegrenddel és ismert szerelvényekkel. Ha a feltárás vagy a munka során a valóság eltér a dokumentációtól, ne helyezzék át egyszerűen a rögzítési pontot, és ne válasszanak másik kötőelemet helyben. Az eltérés a teherutat és a szigetelési részletet is megváltoztathatja; a további munkához a tervező felülvizsgálata és szükség esetén módosított jóváhagyás kell. A változást a rajzon pontos helymegjelöléssel, fényképpel és rövid leírással rögzítsék, hogy a szakember ugyanazt az állapotot értékelje, amellyel a kivitelező találkozott. A válaszban különüljön el, mi marad az eredeti terv szerint, és mi módosul. Ha a rögzítés változása a szigetelési kialakítást is érinti, az egyeztetésbe annak felelősét is vonják be. A munka folytatásakor minden érintett a javított tervváltozatot használja; az elavult rajz ne maradjon szerelési alap. Ez a követhető eljárás ad egyértelmű választ a helyszíni eltérésre, nem a kivitelező rögtönzése.
Vásárlás előtt tisztázandó 5
Mi a teendő, ha a födém nem alkalmas a tervezett rögzítésre?
Ha a kijelölt pontokon nem igazolható a teherátadás, a statikus megvizsgálhatja, hogy az oszlopok áthelyezése javít-e a helyzeten. Ez csak akkor jelent megoldást, ha az új pontok a dokumentált tartószerkezethez megfelelően kapcsolhatók, és a vízszigetelés részlete is rendezhető. A falhoz történő rögzítés sem automatikus kerülőút: külön ellenőrizni kell, hogy az adott fal és a kapcsolat képes-e viselni a tervezett terheket. Ha másik helyszín merül fel, annak alapozását és szerkezeti adottságait is külön kell felmérni.
A nagyobb talp, egy elosztóelem vagy a ballaszt nem teszi magától alkalmassá a födémet, és a kisebb alapterületű modell sem jelent automatikusan kisebb kockázatot. A megoldást a teljes szerkezeti rendszer, az elhelyezés és a rögzítés együttes vizsgálata alapján kell kiválasztani. A bioklimatikus Bloomcabin-pergolák 9–24 m²-es kínálatából felmerülő másik változatot ezért új vizsgálandó lehetőségként kezelje, ne a korábban elutasított kialakítás kész megoldásaként. Az alternatívák összehasonlításakor érdemes külön rögzíteni, hogy a modell, az oszlophely, a rögzítési mód vagy maga a telepítési hely változik-e. Így láthatóvá válik, melyik korábbi megállapítás használható tovább, és mit kell újból értékelni. Ha több változtatásra is szükség lenne, előbb a szakemberrel szűkítsék a lehetőségeket, és csak utána véglegesítsék a termékválasztást. A terasz kedvező mérete vagy a pergola kívánt megjelenése nem oldja fel a szerkezeti bizonytalanságot. Ha a teherút vagy a szigetelés védelme nem igazolható, a telepítést el kell halasztani a műszaki megoldás tisztázásáig.
Mit dokumentáljanak az átadáskor?
Az átadási anyag tartalmazza a végleges oszlophelyek rajzát, a jóváhagyott rögzítési részletet, az aljzatra vonatkozó igazolást, valamint a vízszigetelésnél alkalmazott megoldás adatait. Őrizzék meg a munka előtti és utáni állapot fényképeit, továbbá minden olyan eltérést vagy javítást, amely a kivitelezés során történt. A Bloomcabin pergola termékoldala segíthet visszakeresni a választott típus pontos megnevezését, de nem helyettesíti a helyszínre jóváhagyott terveket és az átadási dokumentumokat. Ezekre későbbi karbantartás vagy javítás esetén is szükség lehet.
Az átadáskor tisztázzák, kihez kell fordulni, ha a garázsban nedvesedés, a teraszburkolatnál változás vagy a rögzítés körül látható eltérés jelentkezik. Az ilyen jelenségeket ne kezeljék helyszíni utánhúzással vagy a szigetelés önálló javításával: dokumentálják, és kérjék a felelős szakember értékelését. Rögzítsék azt is, ki őrzi a terveket, ki ellenőrzi a vízelvezetők hozzáférhetőségét, és milyen karbantartási feladatok érintik a pergola környezetét. A dokumentumokban különüljön el az eredeti tervezett állapot és a ténylegesen megvalósult kialakítás. A fényképekhez tartozzon dátum és helymegjelölés, hogy később egyértelmű legyen, melyik oszlopról vagy szigetelési csatlakozásról készültek. Ha a garázs üzemeltetője és a terasz használója nem ugyanaz, mindketten tudják, hol érhető el az őket érintő átadási anyag. Egy későbbi burkolatjavítás vagy más teraszi munka előkészítésekor ebből lehessen azonosítani a megóvandó rögzítéseket és szigetelési részleteket. Az átadás így nem csupán a szerelés lezárása, hanem használható kiindulópont az épületrész további fenntartásához is.
Gyakori kérdések
Telepíthető pergola mélygarázs fölötti teraszra?
A megoldhatóságot a födém szerkezete, állapota, a pergola terhei és a tervezett rögzítési hely együtt határozza meg. A burkolat vagy egy korábbi teraszon bevált megoldás nem bizonyítja, hogy az adott födém alkalmas. Helyszíni statikai felmérés és jóváhagyott rögzítési terv szükséges.
Elég, ha az oszloptalpat a terasz burkolatához rögzítik?
Önmagában nem. A burkolat alatt több olyan réteg lehet, amely nem teherhordó, és nem adja át a pergola terheit a födémnek. A rögzítés aljzatát, helyét és módját a tartószerkezeti felmérésnek és a jóváhagyott tervnek kell meghatároznia.
Átfúrható a vízszigetelés a pergola rögzítéséhez?
Erről nem szabad általános szabály alapján dönteni. A födémen átvezetett rögzítés a vízszigetelést érintheti, ezért előre egyeztetett csomóponti és javítási részlet kell. A megoldást a tulajdonossal, valamint a vízszigetelésért felelős tervezővel vagy kivitelezővel is össze kell hangolni.
Megadható egy általánosan megfelelő alap- vagy talpméret?
Nem. A szükséges megoldás a pergola adataitól, az oszlopok helyétől, a födém teherhordó rendszerétől, állapotától és a rögzítési aljzattól függ. Egy minden helyszínre érvényes méret helyett tartószerkezeti értékelés és az adott helyre jóváhagyott rögzítési terv szükséges.
Használható ugyanaz a rögzítés, mint talajon álló kerti pergolánál?
Ezt nem szabad automatikusan feltételezni. A talajra tervezett rögzítés nem igazolja, hogy egy pince- vagy garázsfödém teherbíró, illetve hogy a vízszigetelés sértetlen marad. A födémhez és a tervezett helyhez illő megoldást külön kell ellenőriztetni.
Pince vagy mélygarázs fölött a pergola nem pusztán a burkolathoz, hanem igazolt teherúton keresztül a födémhez és az épület tartószerkezetéhez kapcsolódik; közben a vízszigetelésnek is folytonosnak kell maradnia. Ha valamelyik réteg, tartó vagy vezeték helye bizonytalan, azt még a rögzítés megkezdése előtt tisztázni kell. A megalapozott telepítéshez a konkrét modellhez illő szerkezeti felmérés, jóváhagyott rögzítési részlet és az épület felelősével egyeztetett kivitelezés szükséges.
