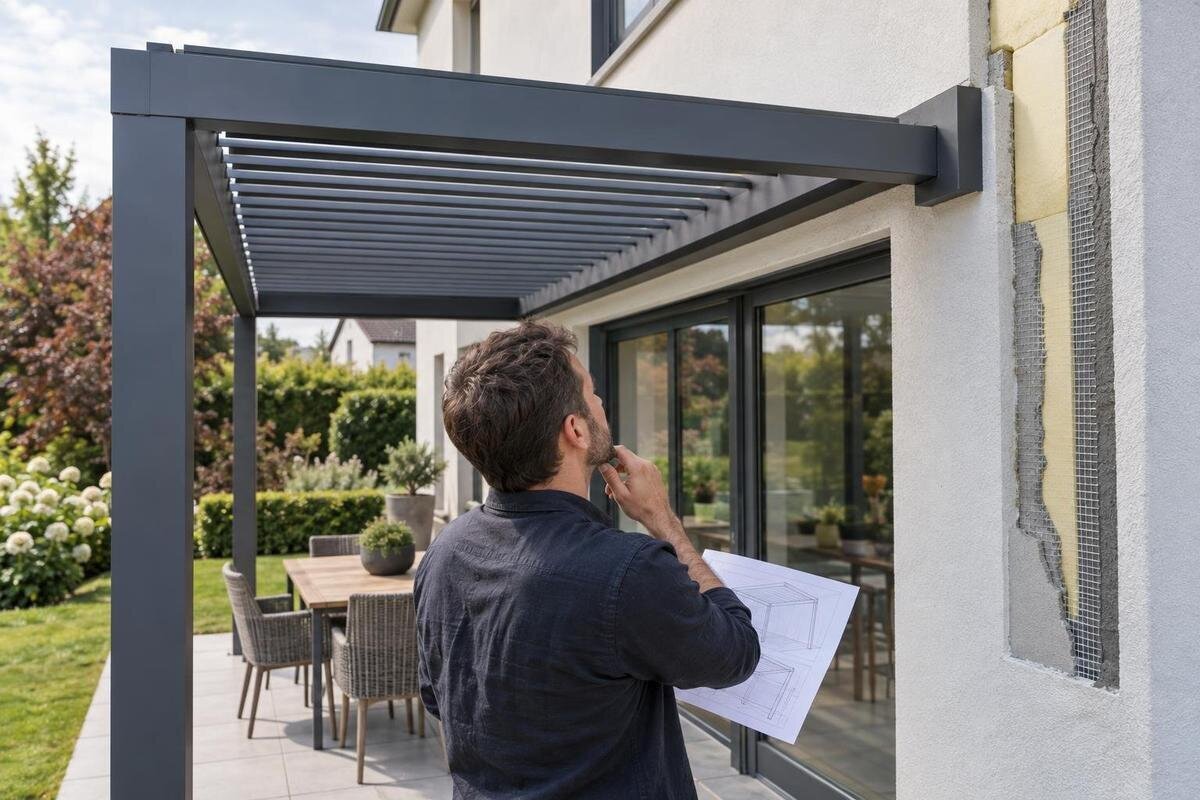

Pergola csatlakoztatása külső hőszigetelésű falhoz
Pergolacsatlakozás hőszigetelt homlokzathoz
A pergola hőszigetelt falhoz való rögzítésekor a vakolat vastagságának megmérése vagy egy hosszabb csavar kiválasztása önmagában nem ad megoldást. Azt kell tisztázni, milyen teherhordó szerkezet található a homlokzati hőszigetelés mögött, és milyen állapotban van. A falcsatlakozás a pergola terheit erre a szerkezetre vezeti át, miközben a szigetelést és a külső időjárásvédő réteget is érinti. Ehhez felmérésre, az adott modellhez illő rögzítési rajzra és összehangolt szerkezeti, valamint homlokzati részletre van szükség. Az általános fúrási módszer önmagában nem ad megbízható választ.
A hőszigetelés mögötti fal viseli a rögzítés terheit
A homlokzati hőszigetelő rendszer külső rétegei – például a fedővakolat, a hálóval erősített réteg, a ragasztó és a hőszigetelő lemez – az épület hő- és időjárásvédelméhez tartoznak. A rétegrend összetétele és vastagsága épületenként, sőt egy korábbi felújítás miatt azonos épület különböző részein is eltérhet. A vakolat és a szigetelőlap azonban nem tekinthető a pergola teherhordó rögzítési alapjának. Az ép, sík homlokzat sem árulja el, milyen fal van mögötte, vagy milyen állapotú a szerkezet. A hosszabb rögzítőelem kiválasztása önmagában nem igazolja, hogy a kapcsolat a teherhordó falban megfelelően működik. A hőszigetelést nem szabad úgy összenyomni, hogy a külső réteg megsérüljön vagy elmozduljon.
A falcsatlakozás feladata, hogy a pergola tartószerkezetétől induló erők a megfelelő teherhordó falba jussanak, ne a hőszigetelő lapot vagy a vakolatot terheljék. Ehhez olyan, az adott kialakításra tervezett kapcsolat szükséges, amely a szigetelőrétegen át vezeti a terheket, és a fal anyagához, rétegrendjéhez igazodik. A Bloomcabin falra szerelhető pergola kiválasztásakor ezért a termék rajzait a tényleges falszerkezettel és az arra készült rögzítési részlettel együtt kell értékelni. A konzol és a teherhordó réteg közötti távolság is a csomópont része, nem pusztán szerelési hézag. Két külön kérdést kell tisztázni: hogyan kapcsolódik a pergola a csatlakozó elemhez, és ez az elem hogyan adja át a terheket a falnak. Az egyikre adott válasz nem helyettesíti a másikat. A falra szerelhető megnevezés tehát az elrendezést azonosítja, de nem jelent minden hőszigetelt homlokzatra alkalmazható rögzítési megoldást.
A teherhordó falszerkezet anyagát és állapotát fel kell tárni
Az első megbízható támpont az épület tervdokumentációja, a korábbi homlokzati felújítás leírása és az esetleges szerkezeti rajz. Ezekből kiderülhet, hogy a szigetelés mögött beton, tömör vagy üreges falazat, illetve fa- vagy acélvázas szerkezet található-e. A homlokzat színe, kora vagy egy szomszédos falszakasz megjelenése nem elegendő az anyag és a falvastagság megállapításához. Egy utólagos bővítés vagy szigetelés miatt ugyanazon épületen belül is eltérhet a kialakítás. A dokumentumokat ezért a pergola tervezett helyéhez kell rendelni: egy másik homlokzatról készült rajz nem feltétlenül írja le a vizsgált falszakaszt. A korábbi és a felújítás utáni állapotot is érdemes elkülöníteni, hogy egy régi terv adatai ne kerüljenek automatikusan a felmérésbe. Ha nincs használható dokumentáció, olyan szakemberre van szükség, aki a tervezett rögzítési zónában a rétegrendet és a teherhordó falszerkezetet is fel tudja mérni.
Az anyag ismerete mellett a fal állapotát és a tervezett rögzítési zóna helyét is ellenőrizni kell. Repedés, korábbi javítás, nedvesedés, leváló felület vagy egy nyílás körüli eltérő szerkezet olyan jel, amelyet rögzíteni kell, de önmagában nem ad diagnózist. A tényleges teherhordó réteg folytonosságát, anyagát és állapotát szakembernek kell megítélnie; eltérő falazatokhoz eltérő rögzítési megoldás lehet szükséges. Üreges falazóelem, vékony válaszfal vagy burkolati réteg esetén különösen fontos, hogy a külső felületből ne következtessen a teherbírásra. A felmérési leírásban váljon el egymástól a megfigyelt jelenség és annak szakmai értékelése. Egy repedés helyének feljegyzése például még nem azonos a csatlakozás alkalmasságának megítélésével. Az eredményből annak is egyértelműnek kell lennie, mely falszakaszokat vizsgálták, és hol maradt tisztázandó kérdés.
A helyszíni felméréshez szükséges adatok
A felmérésnek a tényleges csatlakozás helyére kell vonatkoznia, nem csupán a homlokzat általános méretére. A méretezett vázlaton szerepeljen a tervezett rögzítési magasság, a pergola csatlakozási vonala, valamint a közeli ablakok, ajtók, ereszek, falvégek, dilatációs hézagok és lefolyók helye. A hőszigetelő rendszer ismert rétegeit és teljes vastagságát külön leírásban is érdemes összefoglalni. Ha a választott modell a Bloomcabin bioklimatikus pergola, annak konkrét modellrajzát is adja át a felmérőnek, hogy a tervezett elhelyezést ugyanahhoz a termékhez lehessen viszonyítani. A méretekhez tartozó mérési pontokat jelölje következetesen: legyen világos, mely adat vonatkozik a kész homlokzati felületre, és melyik a feltárt falszerkezetre. Így a rajzot később áttekintő tervezőnek nem kell kitalálnia, honnan értendő egy távolság. A vázlaton a meglévő épületrészek és a tervezett pergola is legyen egyértelműen megkülönböztethető.
A méretek mellett a tervezett elrendezést is rögzíteni kell: a pergola tájolását, a tető helyzetét és az esetleges oszlopok tervezett helyét. A légbevezetők, vezetékek és egyéb szerelvények se maradjanak le, mert ezek korlátozhatják a lehetséges csatlakozási pontokat. A fényképek egészítsék ki a vázlatot: legyen a teljes falszakaszt bemutató áttekintő kép, valamint a csatlakozás környezetét és a látható hibákat bemutató részletkép. A képeket számozással rendelje a rajz megfelelő pontjaihoz. Egy közeli felvételből önmagában nem mindig derül ki, hol található az ábrázolt felület. A rendelkezésre álló építési és felújítási terveket ugyanehhez az anyaghoz csatolja. Ha a rétegrend valamely eleme ismeretlen, jelölje bizonytalanként; a fénykép ne szolgáljon becsült falvastagság vagy feltételezett falanyag igazolására.
A pergola és a fal közötti teherutat meg kell tervezni
Az igénybevételek nagysága és iránya függ a pergola méretétől és kialakításától, a tető felépítésétől, a megtámasztás rendjétől, a helyszín kitettségétől és a falszerkezettől. A szerkezeti tervezőnek ezért a terheket a pergolától a csatlakozó elemen és rögzítéseken át a teherhordó falig kell követnie, nem csupán egy-egy rögzítőelemre összpontosítania. A saját tömegből, szélből és hóterhelésből származó hatásokat a szakember az adott konfiguráció alapján veszi figyelembe. Nincs minden falra és pergolára érvényes rögzítőelemszám vagy kiosztás. A Bloomcabin pergola vizsgálatához is a ténylegesen kiválasztott változat rajzait kell használni. A tervezett támaszok és a falcsatlakozás együtt alkotják a vizsgált elrendezést; a rajzon szereplő oszlophelyek ezért nem kezelhetők ettől független részletként. Más épületről átvett megoldásnál éppen ezek a helyszíni összefüggések maradhatnak tisztázatlanok, még akkor is, ha a két pergola kívülről hasonlónak látszik.
A jóváhagyott rögzítési rajznak egyértelműen meg kell mutatnia, hol és milyen kialakítással csatlakozik a pergola a feltárt falszerkezethez. Térjen ki a rögzítési pontok helyére és a köztük lévő távolságra, a hőszigetelésen átvezető elemre, a falba kapcsolódó rögzítésre és az érintkező homlokzati rétegekre. A megoldásnak a tényleges falanyaghoz kell illeszkednie; egy általános szerelési útmutató nem feltétlenül tartalmazza egy hőszigetelt fal részletét. A rajzot a felelős szerkezeti tervezőnek kell jóváhagynia. A csomópont ábrázolásából annak is ki kell derülnie, hogyan kapcsolódnak egymáshoz az egyes elemek: a rögzítőelem megnevezése önmagában nem írja le a teljes kapcsolatot. Ha a terv nem azonosítja a vizsgált falszerkezetet, vagy csak általános rögzítést említ, kérjen pontosítást a kivitelezés előtt. A cél olyan részlet, amelyet a kivitelező a helyszíni adatokkal össze tud vetni, nem pedig neki kell kiegészítenie feltételezésekkel.
A csatlakozásnál a hőhídra és a nedvességre is figyelni kell
A falhoz vezető rögzítés áthalad a hőszigetelő rétegen, ezért a csomópont hőtechnikai hatását is értékelni kell. A hőhíd mérséklésének módja a teljes falszerkezettől és a kapcsolat kialakításától függ; egy általános távtartó vagy a vastagabb szigetelés önmagában nem jelent megoldást. Az épületfizikai részletet olyan szakemberrel kell egyeztetni, aki ismeri a fal rétegrendjét. A bioklimatikus Bloomcabin modell tervezett falcsatlakozásánál is ugyanazt a csomópontot kell szerkezeti és hőtechnikai szempontból értékelni. Az egyeztetéshez ezért a rögzítési rajz és a homlokzati rétegrend egyaránt szükséges: külön-külön nem mutatják meg a teljes helyzetet. Tisztázni kell, hol halad át az elem a szigetelésen, és a terv hogyan kezeli az érintett rétegeket. A szerkezeti rögzítés és a hőszigetelés folytonossága nem két egymástól független feladat. Ha valamelyik részlet változik, az összehangoláskor a másik szempontot is újra át kell tekinteni.
A rögzítési pontok a külső időjárásvédő réteget is megszakíthatják, ezért a nedvesség elleni védelmet már a tervezéskor össze kell hangolni a szerkezeti megoldással. A részletnek figyelembe kell vennie a vakolatot és a homlokzati rendszer többi rétegét, valamint azt, hogyan kerülhető el a víz bejutása vagy a csatlakozás körüli pangása. A tömítőanyag kiválasztását a homlokzati rendszerrel és a rögzítési elemekkel együtt kell egyeztetni. Egy kívülről felhordott tömítőréteg önmagában nem teszi megfelelővé a rosszul kialakított csatlakozást. A homlokzati kivitelező bevonása segíthet abban, hogy a rögzítés és a külső felület helyreállítása ne külön, egymással ellentétes megoldásként készüljön el.
Mikor nem igazolható a falra szerelés?
Ne véglegesítse a falcsatlakozást, ha nem sikerült azonosítani a teherhordó szerkezetet, vagy nem tisztázott a rögzítési zóna állapota. Repedés, beázásra utaló nyom, leváló vakolat, korábbi átalakítás vagy a feltételezett falanyagtól eltérő réteg további vizsgálatot indokolhat. Ezek a jelek önmagukban nem mondják meg, hogy a fal alkalmatlan, de nem is hagyhatók figyelmen kívül. A falra szerelhető Bloomcabin modellt ezért csak a konkrét csatlakozási hely értékelése alapján lehet az elrendezésbe illeszteni. Érdemes különválasztani az adathiányt és a megállapított szerkezeti problémát: az előbbinél még nincs elegendő információ a döntéshez, az utóbbinál már egy feltárt körülményre kell választ találni. A felmérés lezárásakor legyen világos, melyik esetről van szó, és mit szükséges még tisztázni. Így egy további vizsgálat igénye nem keveredik össze sem az alkalmasság igazolásával, sem a falra szerelés végleges elvetésével.
Az ablakok, ajtók, ereszek, dilatációs hézagok és rejtett vezetékek a csatlakozási helyet is korlátozhatják. Ha emiatt nem alakítható ki a tervnek megfelelő kapcsolat, a korlátozást a vázlaton is rögzíteni kell. Ne csak az szerepeljen, hogy a kívánt hely nem megfelelő, hanem az is, mely részlet ütközik akadályba. Ebből tud kiindulni a szerkezeti tervező, amikor más csatlakozási helyet vagy eltérő elrendezést vizsgál. Egy rögzítési pont helyszíni áthelyezése nem tekinthető automatikusan az eredeti tervvel egyenértékű megoldásnak. A módosított helyet ugyanúgy össze kell vetni a falszerkezettel és a pergola rajzaival. Ha megfelelő falcsatlakozás nem tervezhető, a különálló tartószerkezet lehetőségét már a teljes elrendezés részeként kell megvizsgálni.
Milyen rögzítési rajzokat kérjen?
A kivitelezés előtt kérjen a pontosan kiválasztott modellhez illeszkedő szerelési rajzot és az adott falszerkezetre vonatkozó, jóváhagyott rögzítési rajzot. A tervnek a helyszíni felmérés eredményére kell épülnie, nem csupán egy általános homlokzati példára. A falra szerelhető Bloomcabin pergolát választva is tisztázni kell, hogy a rajz mely falanyagra, milyen rétegrendre és milyen elrendezésre készült. A rajzot jóváhagyó szakember és a kivitelezésért felelős személy legyen megnevezve. Ha a kapott dokumentum csak a pergola összeszerelését mutatja, abból még nem következik, hogy a hőszigetelt falhoz való csatlakozást is megtervezték. Az átadott rajzokon legyen azonosítható a kiválasztott modell és a vizsgált helyszín, hogy ne lehessen összetéveszteni őket egy korábbi változattal. Több tervverzió esetén egyértelműen jelölni kell, melyik alapján történhet a kivitelezés. Ez különösen fontos, ha a felmérés után változott a pergola helye vagy megtámasztása.
A műszaki dokumentációban szerepeljen a feltárt falszerkezet leírása, a csatlakozás kialakítása, a rögzítési pontok elhelyezése, valamint a homlokzati rétegek védelmének módja. Érdemes írásban tisztázni azt is, mi a teendő, ha a kivitelezéskor a tényleges fal eltér a tervben feltételezettől. A terv és a termékhez tartozó szerelési dokumentum legyen összhangban: az egyik a pergola összeszerelését, a másik a helyszínhez kötött falcsatlakozást részletezi. A kettő közötti kapcsolat legyen követhető, például a csatlakozó elemek és a hozzájuk tartozó részletrajzok egyértelmű jelölésével. A dokumentáció áttekintésekor így nem marad nyitva, hogy egy ábra pontosan mely szerkezeti részre vonatkozik. Ha a helyszíni csatlakozás részlete hiányzik, kérjen kiegészítést. A szóbeli ígéret nem helyettesíti a dokumentált csomópontot.
Más elrendezések, ha a falcsatlakozás nem megoldható
Ha a fal teherbírása vagy a rögzítés helye nem igazolható, a pergola áthelyezése vagy falcsatlakozás nélküli elrendezése is szóba kerülhet. Ez csak akkor megfelelő, ha a kiválasztott modellhez ilyen kialakítás engedélyezett, és a különálló tartószerkezetet is megtervezik. A Bloomcabin pergola termékoldalán bemutatott modell megnevezéséből nem következik, hogy bármilyen megtámasztási elrendezésben használható. A modell rajzai alapján kell tisztázni a tervezővel, mely változatok vizsgálhatók. A különálló kialakítás nem a falrögzítések egyszerű elhagyása: saját támaszokat és azokhoz méretezett alátámasztást igényel. Az összehasonlításhoz ezért a teljes tervezett elrendezést érdemes felrajzolni, az új oszlophelyekkel együtt. Így láthatóvá válik, hogyan változna a terasz használható területe és a nyílászárókhoz való hozzáférés. Ezek az elhelyezési szempontok segítenek a változatok közötti választásban, de nem helyettesítik a különálló szerkezet és az alátámasztás helyszínre szabott megtervezését.
Másik lehetőség a pergola olyan falszakaszhoz helyezése, amelynek szerkezete és állapota megfelelően feltárható. A csatlakozás áthelyezése azonban módosíthatja a támaszok helyét, a nyílászárókhoz való viszonyt és a teherutat, ezért a tervet ilyenkor is frissíteni kell. A változatok összevetésekor ne csak a falhoz való közelséget nézze: a teraszra vezető ajtó, a közlekedés és a tervezett berendezés szempontjából is értékelje az új helyet. A kiinduló vázlaton rögzített épületrészekhez így következetesen hozzá lehet mérni az egyes elrendezéseket. Ha egyik változat sem megfelelő, az eredeti méret vagy elhelyezési elképzelés újragondolása is indokolt lehet, a termék dokumentációjában megengedett kereteken belül. A cél nem a homlokzati munka mindenáron történő elkerülése, hanem egy szerkezetileg megtervezhető és a teraszon használható elrendezés kiválasztása.
Mit adjon át az ajánlatkéréshez?
Az ajánlatkéréshez csatolja a kiválasztott modell pontos megnevezését, a homlokzati felmérés méretezett vázlatát, a releváns terveket és a csatlakozás helyéről készült fényképeket. Írja le, mit tud a korábbi szigetelésről vagy faljavításról, és jelölje az ismert repedéseket, nedvesedést, valamint az útban lévő szerelvényeket. A kiválasztott Bloomcabin pergola azonosítása mellett azt is jelezze, hogy már végleges elrendezésre kér ajánlatot, vagy még több lehetőség vizsgálata szükséges. Ha valamelyik adat hiányzik, ezt külön tüntesse fel. Az ajánlatkérésből derüljön ki, mely felmérések és tervek készültek már el, és mely feladatok elvégzésére vár ajánlatot. Így nem keveredik össze a meglévő dokumentáció áttekintése egy új helyszíni vizsgálat megrendelésével. Ha több kivitelezőtől kér ajánlatot, ugyanazt az anyagot adja át mindegyiküknek; különben a kapott ajánlatok eltérő műszaki tartalomra vonatkozhatnak, és nehezebben hasonlíthatók össze.
Kérdezzen rá, ki végzi a fal helyszíni vizsgálatát, ki készíti és hagyja jóvá a rögzítési részletet, illetve ki felel a homlokzati rétegek helyreállításáért. Tisztázza, szükséges-e további felmérés, és hogyan kezelik, ha a feltárt fal eltér a rajzban szereplő szerkezettől. Az ajánlatban különüljön el a pergola összeszerelése a falcsatlakozás tervezésétől és kivitelezésétől. A homlokzat helyreállítását se hagyja megnevezetlen feladatként a két munkarész között. Az ajánlatok összevetésekor először ezeket a feladatokat és felelősségi köröket nézze át, mert azonos végösszeg mögött sem feltétlenül azonos vállalás áll. A műszaki kérdésekre adott válaszokat érdemes írásban megőrizni, és a pontosításokat az ajánlat részévé tenni. Így a kivitelezés megkezdésekor is visszakereshető, miben állapodtak meg, és mely kérdés maradt még nyitva.
A kivitelezés és az átadás dokumentálása
A kivitelezés előtt ellenőrizni kell, hogy a helyszínen feltárt fal megfelel-e a jóváhagyott rajzon szereplő szerkezetnek, és a csatlakozás tervezett helye valóban rendelkezésre áll-e. Ha a fal anyaga, állapota vagy rétegrendje eltér a felmérésben rögzítettektől, a munkát meg kell állítani, és a felelős tervezővel egyeztetni kell a módosítást. A rögzítési pontokat nem szabad önálló döntéssel áthelyezni, és a tervben szereplő megoldást sem szabad egyeztetés nélkül másik elemmel helyettesíteni. Az eltérésről készüljön olyan feljegyzés és fénykép, amely alapján az érintett hely a rajzon is azonosítható. A tervező válasza és a módosított részlet kerüljön ugyanahhoz a dokumentációhoz, ne különálló üzenetként maradjon meg. A folytatás alapja az egyértelműen jóváhagyott változat legyen; így az átadáskor is követhető marad, miért és hogyan változott az eredeti megoldás.
Az átadáskor kérje el a végleges rögzítési rajzot, az esetleges jóváhagyott módosításokat és a kivitelezés közben készült fényképeket a később eltakarásra kerülő csatlakozásokról. Legyen dokumentálva az is, ha a megvalósult részlet eltér az eredeti tervtől, és ki hagyta jóvá a változtatást. A homlokzat környezetéről és a tömített csatlakozásokról készült átadási képek későbbi javításnál is támpontot adhatnak. A pergola és a homlokzat karbantartásakor kövesse a termékhez, illetve a homlokzati rendszerhez kapott útmutatást. A kész felület látványa önmagában nem igazolja a rejtett rögzítés megfelelőségét; ehhez a dokumentáció is hozzátartozik.
Gyakori kérdések
Rögzíthető a pergola közvetlenül a hőszigetelő laphoz?
Nem. A hőszigetelő lap és a vakolat nem tekinthető teherhordó rögzítési alapnak. A csatlakozásnak a hőszigetelésen keresztül a feltárt, teherhordó falszerkezetbe kell átadnia a terheket, az adott falhoz és pergolához megtervezett részlet szerint.
Elég hosszabb rögzítőelemet választani?
Nem. A hossz önmagában nem igazolja, hogy a rögzítőelem a fal anyagához és állapotához megfelelő, vagy hogy a kapcsolat terhelhető. Ehhez ismerni kell a falszerkezetet, a rétegrendet és a pergola kialakítását, majd ezek alapján jóváhagyott rögzítési rajzot kell készíteni.
Milyen szakembert érdemes bevonni?
A fal teherbírásának és a csatlakozásnak a megítéléséhez szerkezeti tervezőre vagy statikusra van szükség. A hőhíd és a homlokzati rétegek folytonosságának egyeztetésébe épületfizikai szakembert, illetve a homlokzati rendszert ismerő kivitelezőt is érdemes bevonni.
Mi a teendő, ha nem ismert a fal szerkezete?
Előbb a rendelkezésre álló építési és felújítási dokumentációt kell áttekinteni, majd szakemberrel fel kell mérni a tervezett rögzítési zónát. A fal anyagát és állapotát nem érdemes a vakolat vagy a homlokzat kinézete alapján megbecsülni; a rögzítési megoldást csak az adatok tisztázása után szabad véglegesíteni.
Megoldás lehet a falcsatlakozás nélküli pergola?
Lehetséges alternatíva, ha az adott modellhez engedélyezett ilyen elrendezés. A különálló tartószerkezet saját támaszokat és azokhoz méretezett alátámasztást igényel, ezért ez sem automatikus megoldás vagy egységes alapozási recept. Az elrendezést és a tartószerkezetet helyszínre szabottan kell megtervezni.
Hőszigetelt homlokzatnál a tartós csatlakozás alapja a fal feltárása és a teherút megtervezése. A falszerkezet, a pergolamodell és a homlokzati rétegek adatait összehangolt rögzítési részletben kell figyelembe venni, hogy a kivitelező egyértelmű terv alapján dolgozhasson. Ha a vizsgálat nem támasztja alá a kívánt falcsatlakozást, az elrendezés módosítása vagy egy megtervezett különálló szerkezet jelenthet alternatívát. A megfelelő választást a konkrét fal és a teljes pergolaszerkezet együttes értékelése adja meg.
