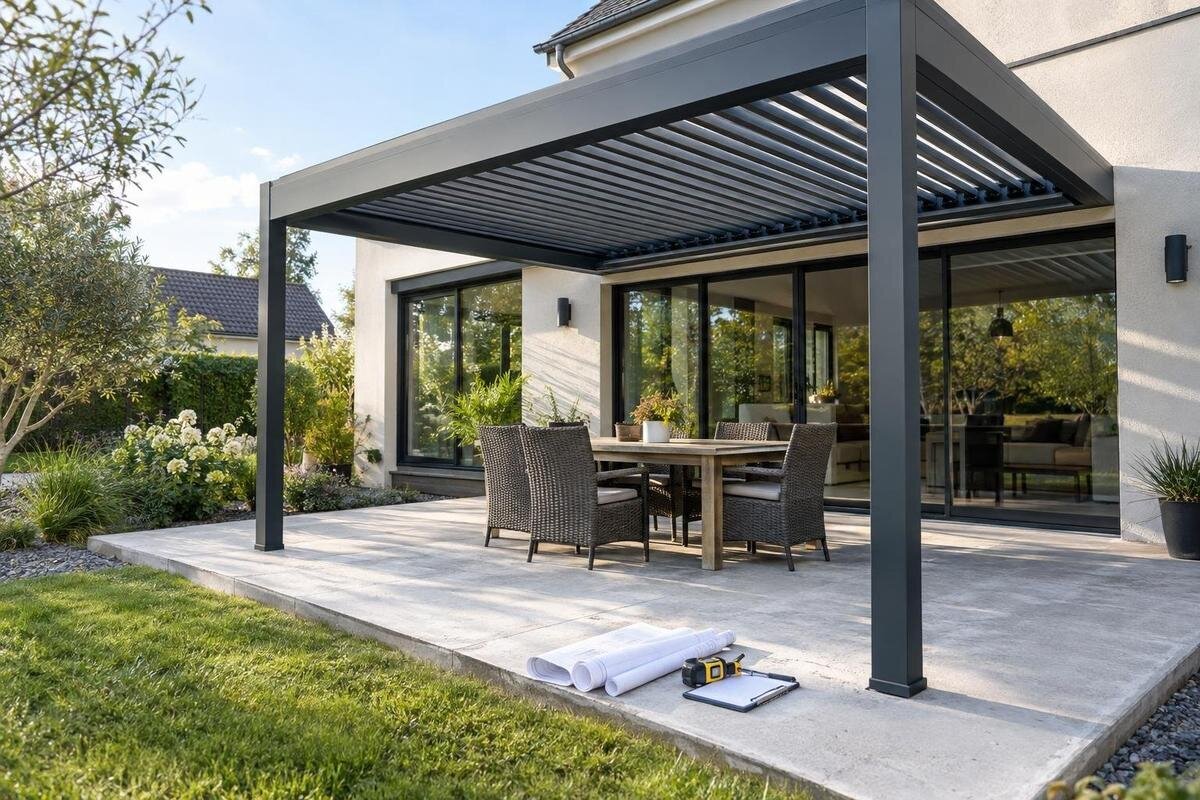

Rögzíthető-e pergola meglévő beton teraszlemezhez?
PERGOLAVÁSÁRLÁSI ÚTMUTATÓ
Egy meglévő beton teraszlemez kézenfekvő helynek tűnhet a pergola számára, de a sima, kemény felület önmagában nem bizonyítja, hogy a szerkezet biztonságosan rögzíthető hozzá. A döntéshez a lemez felépítését, vastagságát, állapotát, széleit és vasalását a kiválasztott modell jóváhagyott rögzítési tervével együtt kell értékelni. Ez az útmutató segít összegyűjteni a szükséges adatokat, és megérteni, mikor indokolt helyszíni szakértői felmérés. Univerzális lemezvastagságot vagy horgonytípust nem lehet felelősen megadni: a konkrét szerkezet és rögzítés együtt határozza meg a megoldást.
Mikor lehet megfelelő a meglévő lemez?
A rövid válasz: bizonyos esetekben igen, de nem attól alkalmas a felület, hogy betonból készült vagy szemre masszív. A pergolát érő erők az oszlopokon, talplemezeken és rögzítőelemeken keresztül jutnak a fogadó szerkezetbe; ennek a választott kialakítás mellett kell biztonságosan viselnie őket. A teraszlemez megfelelő alap lehet, ha a teherhordó beton, annak vastagsága, állapota és a rögzítési pontok elhelyezése ezt alátámasztja. A sima, repedésmentes felszín és a járás közben érzett merevség nem mutatja meg a rejtett rétegrendet, ezért önmagában egyik sem igazolja a megfelelőséget.
A vizsgálat két kérdésre keresi a választ: mit ír elő a kiválasztott pergola rögzítési rendszere, és a meglévő lemez alkalmas-e ennek fogadására. Ha bármelyik oldalról hiányzik adat, a megfelelőséget nem lehet feltételezésre alapozni. Az sem bizonyíték, hogy egy hasonló pergolát egy másik teraszon már sikeresen felállítottak. A felmérés eredménye lehet a közvetlen rögzítés elfogadása, de indokolhat más oszlophelyet, külön megtervezett alapozást vagy eltérő elrendezést is. A döntés mindig a konkrét modellhez és a tényleges helyszínhez kötődik.
A teraszlemez rétegrendje és alátámasztása
A látható beton lehet teherhordó teraszlemez, de lehet egy másik szerkezeten fekvő aljzat vagy vékonyabb betonréteg is. A burkolólap, az esztrich, a kiegyenlítő réteg és a szerkezeti beton nem felcserélhető fogalom: a felszín keménysége nem árulja el, melyik réteg viseli a terheket. Azt is tisztázni kell, mi támasztja alá a lemezt, és van-e alatta pince, üreg vagy más tartószerkezet. Emelt terasznál, támfal közelében vagy épülethez csatlakozó felületnél különösen fontos az alátámasztás ismerete. A talajon fekvő és a födémként működő lemezt nem szabad pusztán a látvány alapján azonosnak tekinteni.
Érdemes előkeresni az építési vagy felújítási tervet, a kivitelezésről megmaradt dokumentumokat és a későbbi átalakítások adatait. Ezekből állítsa össze, melyik réteg micsoda, és mely részekről nincs biztos információ. Ha például csak a burkolatcseréről maradt feljegyzés, abból még nem következik, hogy az alatta lévő lemez felépítése is ismert. Külön jelezze, ha javították a betont vagy átalakították a terasz lejtését, mert a régi terv és a jelenlegi felület nem feltétlenül ugyanazt az állapotot mutatja. A falra szerelhető Bloomcabin pergola kiválasztásakor a falhoz csatlakozás és az oszlopok alatti beton vizsgálata egyaránt része az előkészítésnek. A modellhez tartozó rajz alapján kell tisztázni, milyen szerepet kap a két fogadó szerkezet. A fal megléte önmagában nem dönti el, megfelelő-e a teraszlemez. A felméréshez ezért ne csak az oszlopok helyét mutassa meg, hanem a fal és a terasz csatlakozását is. Így a szakember a teljes elrendezést látja, nem egymástól elszigetelt rögzítési helyeket.
A vastagságot a rögzítési tervvel együtt értékelje
A lemez vastagsága fontos adat, de önmagában nem ad választ arra, hogy biztonságos-e a rögzítés. A választott rögzítőelemnek megfelelően kell kapcsolódnia a betonhoz, miközben elegendő anyagnak kell rendelkezésre állnia a lemezben és a rögzítési pont körül. Az előírt beágyazási mélység, a lemez széle és a beton állapota egymással összefüggő szempontok. Ezért nem érdemes egy általános internetes méretet vagy más pergolához megadott értéket saját terasza megfelelőségi határaként kezelni. Nincs minden lemezre és minden pergolára érvényes, önmagában elegendő vastagsági adat.
A vastagságot építési dokumentumból, hozzáférhető lemezszélből vagy szakember által végzett helyszíni vizsgálatból lehet tisztázni. Burkolt terasznál először azt kell megérteni, hogy a látható méret mely rétegeket foglalja magában. A teljes rétegrend magasságát ne adja meg szerkezeti betonvastagságként, és a bizonytalan adatot se tüntesse fel mért értékként. Hasznos, ha minden rendelkezésre álló méret mellé odaírja, honnan származik: tervről olvasta le, hozzáférhető szélen látható, vagy korábbi felmérésben szerepel. A Bloomcabin bioklimatikus pergola pontos változatát is nevezze meg, hogy a szakember a megfelelő rögzítési rajzzal dolgozzon. Az összevetésnek arra kell választ adnia, hogy az előírt rögzítés a tényleges szerkezeti betonban kialakítható-e. Ha a terven szereplő és a helyszínen látható vastagság eltér, az eltérést a döntés előtt tisztázni kell; nem célszerű egyszerűen a kedvezőbb adatot választani. A felmérés eredményében legyen egyértelmű, mely vastagsági adatot vették alapul, és a lemez mely részére vonatkozik. Ez különösen akkor teszi követhetővé az értékelést, ha többféle adat maradt fenn a teraszról.
Mit árulnak el a repedések és a korábbi javítások?
A repedéseket, kipattogzott részeket, felválásokat és korábbi javításokat érdemes még a felmérés előtt jelezni. Külön figyelmet érdemel az a terület, ahová a pergola oszlopa vagy talplemeze kerülne, illetve a lemez széle és a már sérült részek környéke. Egy repedés látványa önmagában nem ad biztos választ arra, hogy a lemez használható-e, de azt sem lehet pusztán szemrevételezéssel kijelenteni, hogy jelentéktelen. Fontos lehet, hogy a repedés hogyan fut, érint-e több réteget, és változott-e az idővel. Ezeket a szempontokat a helyszíni szakembernek kell értékelnie.
Készítsen áttekintő képet a teraszról, majd közelebbi felvételeket a repedésekről, a kipattogzott részekről és a javított felületekről. A képeken az is legyen azonosítható, hol található az adott rész a terasz egészén belül. Egy közeli felvételből ugyanis nem feltétlenül derül ki, hogy a sérülés a tervezett oszlophely mellett vagy attól távolabb van. Ha tudja, mikor keletkezett a repedés, változott-e azóta, illetve mikor és mit javítottak, ezt külön jegyezze fel. Amire nem emlékszik biztosan, azt ne pótolja becsléssel. A Bloomcabin pergola kiválasztott modelljének tervezett oszlophelyeit ugyanazon a vázlaton jelölje, mint a sérüléseket. Így a felmérő össze tudja kapcsolni az állapotról szóló információt a tervezett rögzítéssel. A fényképek az előkészítést segítik, nem helyettesítik a helyszíni értékelést. A javított felületet akkor is mutassa meg, ha ma már egységesnek látszik: a szakembernek a javítás előzményeit is ismernie kell ahhoz, hogy megítélje annak jelentőségét az adott talphelynél.
A szélek és hézagok korlátozzák a rögzítési helyet
A pergola talplemezeinek tervezett helyét a betonlemez széleihez, sarkaihoz és hézagaihoz viszonyítva kell ellenőrizni. A szükséges távolságokat nem lehet látatlanban megadni: azokat a választott rögzítési rendszer rajza és a helyszíni szerkezet határozza meg. A lemez szélétől való távolság mellett a dilatációs hézagok, kivágások, vízelvezető elemek és korábbi javítások is befolyásolhatják, hogy a tervezett helyen elfér-e a rögzítés. Ezeket nem elég az oszlopok hozzávetőleges helyéből megítélni; a talplemez és az előírt rögzítési pontok helyigényét is figyelembe kell venni.
Méretezett vázlaton jelölje a lemez körvonalát, sarkait, hézagait és a tervezett oszlophelyeket. A rajzon különböztesse meg a beton tényleges szélét a burkolat látható szélétől, ha a kettő helye nem egyértelmű; a bizonytalanságot inkább jelezze, mintsem azonosnak tekintse őket. A bioklimatikus pergola modelloldalán azonosított változathoz kérje el az oszlopok és talplemezek elrendezését. Ebből derül ki, mely helyeket kell a terasz adottságaival összevetni. Ne csak az oszlop közepét jelölje: a talplemeznek és a rajta lévő rögzítési pontoknak is van helyigénye. A felmérő így láthatja, ha egy talp még elférne a felületen, de valamelyik rögzítési pont a peremhez vagy egy hézaghoz kerülne közel. Ha ütközés látszik, az elrendezés módosítását a pergola tervével együtt kell értékelni. Az oszlop önkényes eltolása nem tekinthető kész megoldásnak. A vázlaton ezért az eredetileg tervezett és a felvetett új helyet is külön jelölje, hogy a szakember pontosan lássa, milyen változtatásról kell döntenie.
Vasalás és rejtett vezetékek a betonban
A betonlemezben vasalás, valamint a teraszon vagy annak közelében vezetett csövek és kábelek is lehetnek. Ezek pontos helye a felszínről általában nem állapítható meg. A vasalás elhelyezkedése a beton szerkezeti értékeléséhez és a tervezett rögzítési pontokhoz is fontos lehet; a közművek nyomvonala pedig korlátozhatja a szóba jövő helyeket. Ne tekintse a látható jelek hiányát annak bizonyítékaként, hogy a betonban nincs semmi. A rendelkezésre álló terveket adja át a felmérőnek, és jelezze, ha később csatornát, világítást vagy más vezetéket építettek a teraszba.
A rögzítési pontokat a vasalás és a közművek ismeretében kell véglegesíteni; a szükséges felmérés módját megfelelő szakember választja meg. Az előkészítés során különítse el a dokumentált nyomvonalat attól, amelynek helyére csak emlékszik. Ha egy vezeték a terasz egyik pontján látható, de a további útja ismeretlen, ezt is így adja meg. A hiányzó adatot nem oldja meg az, ha a tervezett furatot találomra néhány centiméterrel arrébb helyezik. A Bloomcabin falra szerelhető pergolamodelljének rögzítési rajza alapján a tényleges talp- és furatpozíciókat kell összevetni a feltárt szerkezeti elemekkel, valamint a rendelkezésre álló vezetékadatokkal. Ha ezek között ütközés van, a megfelelő módosításról szakembernek kell döntenie. A vasalás átvágása vagy egy ismeretlen nyomvonalú vezeték megbolygatása nem elfogadható helyettesítője ennek az értékelésnek. A felmérés végén legyen világos, mely helyeket vizsgálták meg, és maradt-e olyan bizonytalanság, amely a rögzítési pont véglegesítését akadályozza. Így a kivitelező nem egy hozzávetőleges jelölést kap kész műszaki döntés helyett.
A pergola rögzítési rajza és a helyszín összevetése
A beton vizsgálata csak a rögzítési megoldás ismeretében ad használható választ. A pergola terhelése nem kizárólag lefelé hat: a szélből származó oldalirányú és felhajtó hatásokat is figyelembe kell venni, a konkrét szerkezet dokumentációja szerint. A rögzítés módja, az oszlopok kiosztása és a termék kialakítása ezért együtt számít. Ezek műszaki értékelését nem helyettesíti annak becslése, hogy a pergola mennyire nehéz, vagy hogy a beton mennyire masszívnak látszik. Terhelési értékeket és rögzítési előírásokat mindig a kiválasztott modellhez tartozó dokumentumban kell keresni.
Kérje el a konkrét modellhez tartozó, jóváhagyott rögzítési rajzot, és ellenőrizze, hogy valóban a kiválasztott változatra vonatkozik. A Bloomcabin pergola termékoldalát használhatja a termék egyértelmű megnevezéséhez, de a helyszíni értékelés alapja a hozzá tartozó műszaki dokumentáció legyen. A rajzból legyen azonosítható az oszlopok és talplemezek elrendezése, a rögzítési pontok helye, valamint az, hogy milyen fogadó szerkezettel számol a terv. Ha több rajz vagy változat áll rendelkezésre, tisztázza, melyik érvényes a tervezett kivitelre. A nem egyértelmű jelölésekről kérjen írásos pontosítást a gyártótól vagy a telepítést végző szakembertől, ne egy hasonló modell adataival egészítse ki őket. Az összevetés eredménye ne csupán annyi legyen, hogy a terasz betonból készült. Derüljön ki belőle, hogy a lemez ismert adatai és a tervezett rögzítési helyek hogyan felelnek meg a rajz előírásainak. Ahol eltérés vagy adathiány marad, azt külön kell megnevezni, hogy világos legyen, mi akadályozza még a végleges döntést.
Mi a megoldás, ha a lemez nem alkalmas közvetlen rögzítésre?
Ha a vizsgálat nem támasztja alá a közvetlen rögzítést, attól még nem következik automatikusan, hogy az egész teraszt el kell bontani. A szakember megvizsgálhatja, hogy a pergola helye módosítható-e, vagy külön megtervezett alapozásra, illetve más, a teherhordó szerkezethez igazodó megoldásra van-e szükség. Ezek nem általános receptként alkalmazható lehetőségek: az alapozás módját és méretét a helyszín, a lemez kialakítása és a pergola rögzítési terve alapján kell meghatározni. Egy másik helyszínen bevált méret vagy megoldás nem vihető át ellenőrzés nélkül.
A módosítás tervezésekor a terasz használatát és meglévő kialakítását is össze kell hangolni a rögzítéssel. Bontás vagy új alapozás esetén felmerülhet, hogyan csatlakozik az új szerkezet a meglévőhöz, mi történik a burkolattal, és miként marad kezelhető a vízelvezetés. Ezeket a részleteket a helyszínhez illő tervnek kell rendeznie; nem célszerű rögtönzött betonozással vagy a pergola talpának önkényes áthelyezésével megoldani a problémát. A végleges javaslatot statikusnak vagy az adott rögzítési rendszerben jártas szakembernek kell a konkrét terasz és modell alapján megadnia.
Mivel készüljön a helyszíni felmérésre?
A felméréshez gyűjtse össze az elérhető építési és felújítási dokumentumokat, valamint a terasz egészét és a sérült részeket bemutató fényképeket. Készítsen egyszerű méretezett vázlatot a lemez körvonaláról, a szélekről, az esetleges hézagokról, kivágásokról és a tervezett oszlophelyekről. Jelölje rajta a vízelvezetőket és azokat a vezetékeket is, amelyek nyomvonaláról tudomása van. Írja össze, történt-e korábban javítás, burkolatcsere vagy más átalakítás. A dokumentumok nem helyettesítik a vizsgálatot, de segítenek a szakembernek célzottan tisztázni, mely adatok hiányoznak.
A helyszíni felmérés egyeztetésekor nevezze meg a kiválasztott modellt, és mondja el, hogy meglévő lemezhez szeretné rögzíteni. A falra szerelhető pergola termékoldalát is mellékelheti, hogy ne csak általánosságban legyen szó egy pergoláról. Kérdezze meg előre, milyen adatokat tudnak a helyszínen tisztázni, és melyeket szükséges Önnek összegyűjtenie. A beszélgetéshez hasznos kérdéssor, hogy ismert-e a lemez felépítése és vastagsága, értékelhető-e az állapota, valamint ellenőrizhetők-e a tervezett talphelyek a szélekhez, hézagokhoz és rejtett elemekhez képest. Ezek nem különálló jóváhagyások: a válaszokat a rögzítési tervvel együtt kell értelmezni. Tisztázza azt is, ki végzi ezt az összevetést. Ha valamely adat még hiányzik, jegyezzék fel, mi az, ki fogja tisztázni, és milyen vizsgálat szükséges hozzá. Így a felmérés végén nem pusztán további általános kérdések maradnak, hanem követhető lesz, melyik bizonytalanságot hogyan rendezik. Az egyeztetés során különítse el a már megállapított tényeket a még megvizsgálandó lehetőségektől, például egy módosított oszlophelytől vagy külön alapozástól.
Milyen feltételek mellett induljon el a szerelés?
A szerelés megkezdése előtt legyen összhangban a kiválasztott pergola pontos típusa, annak jóváhagyott rögzítési rajza és a teraszlemezről rendelkezésre álló műszaki információ. A helyszíni értékelés térjen ki a lemez felépítésére, vastagságára és állapotára, továbbá a vasalásra, a szélekre és a rögzítési pontok elhelyezésére is. Nem elég annyit tudni, hogy a felület betonból készült: annak kell tisztázódnia, hogy a konkrét rögzítési rendszer a tényleges fogadó szerkezethez illik-e. Ha a terv és a helyszín között eltérés van, azt még a kivitelezés előtt rendezni kell.
A szerelés előtti egyeztetésen már a véglegesnek szánt elrendezés szerepeljen, ne egy korábbi vázlat. Ha például a Bloomcabin bioklimatikus pergoláját választotta, ennek pontos változata és a hozzá tartozó rajz legyen egyértelmű minden résztvevő számára. Kérje írásban összefoglalni, hogy a felmérés alapján elfogadható-e a közvetlen rögzítés, vagy módosított elrendezésre, illetve külön alapozásra van szükség. Az összefoglalóban a feltételek is legyenek világosak: ne tűnjön végleges döntésnek olyan javaslat, amely még egy hiányzó adat tisztázásától függ. Ha az oszlophelyek a felmérés óta változtak, jelezze ezt, mert az értékelés a megvizsgált helyekre vonatkozott. A kivitelezőnek tudnia kell, melyik kiosztást és milyen fogadó szerkezetet vették alapul. A lemez vastagságával, állapotával vagy a rögzítési pont környezetével kapcsolatos nyitott kérdést még a munkakezdés előtt rendezze. Így a szerelés nem válik helyszíni találgatássá, és egy váratlan eltérésnél is egyértelmű lesz, hogy műszaki pontosításra van szükség, nem rögtönzött átalakításra.
Gyakori kérdések
Rögzíthető közvetlenül pergola egy beton teraszlemezhez?
Igen, ha a lemez felépítése, vastagsága, állapota és a rögzítési helyek megfelelnek a kiválasztott pergola jóváhagyott rögzítési tervének. Ezt a helyszíni beton és a konkrét modell dokumentációjának összevetésével kell megállapítani.
Hogyan tudhatom meg, milyen vastag a teraszlemez?
Kiindulópontot adhatnak az építési vagy felújítási dokumentumok, illetve egy hozzáférhető lemezszél. Ha ezek nem adnak megbízható választ, a vastagságot szakemberrel kell felmérni. A burkolat vagy egy látható betonréteg vastagsága önmagában nem feltétlenül azonos a teherhordó lemezével.
Egy repedés kizárja a pergola rögzítését?
Nem feltétlenül, de a repedést nem érdemes jelentéktelennek vagy ártalmatlannak minősíteni pusztán ránézésre. Fontos a helye, jellege, a környező beton állapota és az, hogy a tervezett rögzítési pontokhoz közel van-e. A megítélés a helyszíni felmérés része.
A burkolat vastagsága beleszámít a betonlemez vastagságába?
A burkolatot és a teherhordó betont külön rétegként kell azonosítani. A burkolólap, az esztrich vagy egy kiegyenlítő réteg nem helyettesíti a szerkezeti beton vastagságának és állapotának igazolását.
Ha a lemez nem megfelelő, fel kell bontani az egész teraszt?
Ezt nem lehet előre, minden helyszínre érvényesen kijelenteni. A felmérés alapján szóba jöhet más elrendezés vagy külön megtervezett alapozás is; hogy szükséges-e bontás, azt a lemez és a kiválasztott rögzítési rendszer műszaki értékelése dönti el.
Meglévő beton teraszlemezhez tehát bizonyos esetekben rögzíthető pergola, de az alkalmasságot nem a felszín látványa, hanem a lemez és a rögzítési rendszer összevetése dönti el. A vastagság, a beton állapota, a szélek, a vasalás és az esetleges rejtett vezetékek mind számítanak, ahogyan az is, hogy pontosan melyik pergolamodellhez tartozik a terv. A közvetlen rögzítés akkor választható, ha azt a dokumentáció és a felmérés egyaránt alátámasztja. Ha nem, a módosított elrendezés vagy a külön megtervezett alapozás lehetőségét a konkrét terasz adottságai alapján kell mérlegelni.
