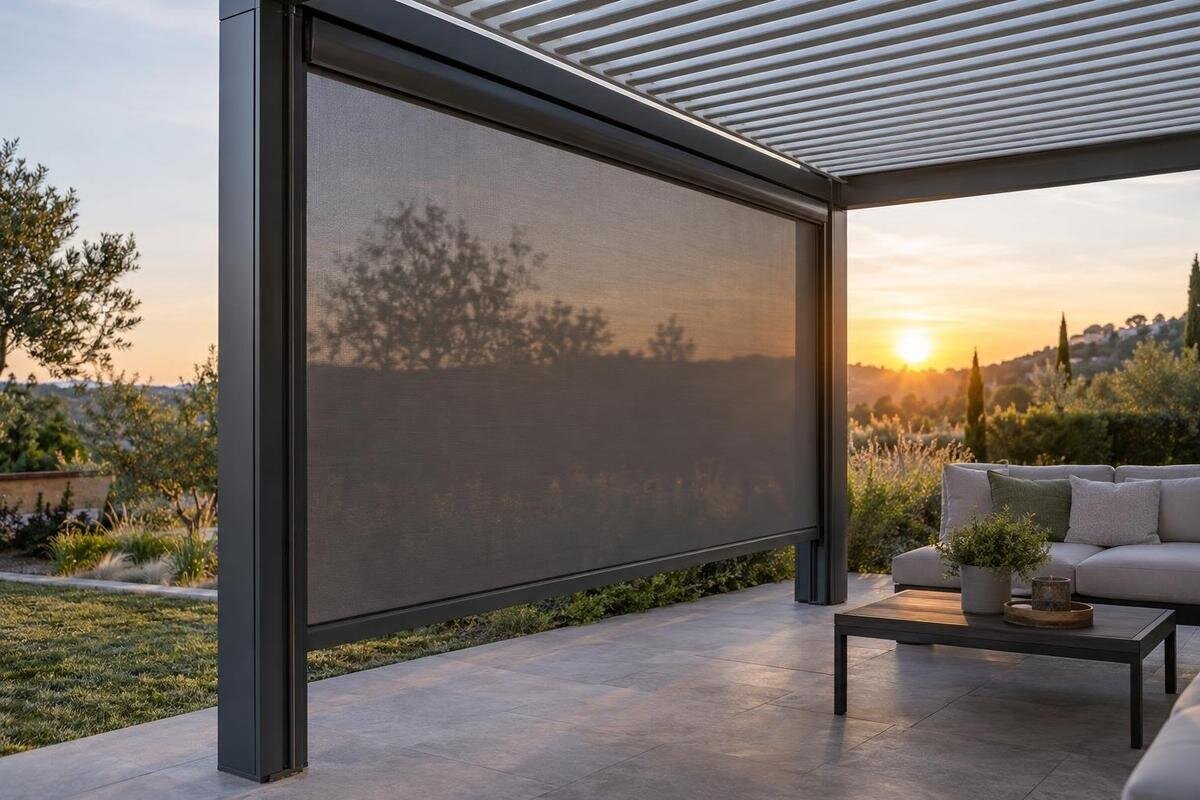

Behúzható pergolaoldalfal tervezése: tok, vezetősín és hozzáférés
Pergolák és oldalsó árnyékolás
Behúzható pergolaoldalfal tervezésekor nemcsak azt kell eldönteni, melyik oldalra kerüljön árnyékoló. Felhúzott állapotban az anyag kikerül a nyílásból, a tok és a vezetősínek azonban a pergolán maradnak. Már a rendelés előtt érdemes megrajzolni a tok helyét, a ténylegesen használható nyílást, az ajtók nyitásához és a bútorok mozgatásához szükséges teret, valamint a karbantartási hozzáférést. A konkrét árnyékolót mindig az adott pergolához támogatott rendszerek közül válassza.
A behúzható oldalfal több elemből áll
A behúzható oldalfal tervezésekor a kész nyílás mellett a teljes mechanikát is számításba kell venni. Feltekeredő kivitel esetén az árnyékoló anyaga a tokba tekeredik; mozgását a széleken vezetősín vagy más, a gyártó által meghatározott megoldás vezetheti. Alul záróprofil vagy egyéb kapcsolódó elem is lehet, a működtetés pedig kézi vagy motoros, ha az adott rendszer ezt kínálja. A tok, a sínek, a rögzítők és az esetleges kezelőelemek akkor is helyet foglalnak, amikor az anyag fel van húzva. Nem a teljes oldal válik szabaddá: csak a mozgó felület kerül ki a nyílásból. Ez a különbség a szabad szélesség és magasság megtervezésénél is fontos. A terven ezért különítse el a helyükön maradó alkatrészeket a mozgó részektől; így egyértelmű lesz, mit jelent az adott rendszer felhúzott állapota.
A vázlaton külön jelölje a nyílás nettó méretét, a tok befoglaló méreteit, a vezetősínek vonalát, a kezelőelem helyét és a szereléshez szükséges hozzáférés irányát. Külön rajz mutassa a felhúzott és leengedett állapotot, mert az alaprajz önmagában nem ábrázolja a tok magasságát vagy kiállását. Először azonosítsa a pergola típusát, majd kérdezze meg, melyik oldalfalrendszert támogatja. A Bloomcabin pergola bemutató oldala az alapmodell beazonosítására szolgál, de nem igazolja egy külön rolós árnyékoló kompatibilitását. Ezt az adott modellre vonatkozó rendszerrajz vagy írásos gyártói, illetve forgalmazói megerősítés tisztázza, nem egy általános termékfotó. Az ajánlatkérésben a kívánt oldalt és a használat célját is nevezze meg. Több oldal esetén adjon mindegyiknek egyértelmű jelölést, például a ház vagy a kert felőli oldal megnevezésével. Ugyanezeket a megnevezéseket használja a rajzokon és az egyeztetés során is, hogy a tok helyéről és a kezelés oldaláról ne lehessen eltérően értelmezni a kérést.
Mérés: a nyílás és a rögzítési felületek
Ne kizárólag a névleges oszloptávolságból induljon ki: a tok és a vezetősínek a kész nyílás használható részét is csökkenthetik. Mérje meg a szélességet felül, középen és alul, a magasságot pedig mindkét oldalon, majd jegyezze fel az eltéréseket. A burkolat, az aljzat lejtése vagy a tartószerkezet helyzete miatt a mért értékek különbözhetnek; hogy melyik méret a döntő, azt a választott árnyékoló szerelési rajza mutatja meg. Jelölje a fal, az oszlop és a gerenda tényleges szerelési síkját is, ne csak a külső méretüket. A kész nyílás és az árnyékoló mérete nem feltétlenül azonos. Minden mérethez írja oda, melyik két felület között mérte, és azonos mértékegységet használjon. Ha a burkolat még nincs készen, ezt külön tüntesse fel, ne keverje a tervezett és a már megmért adatokat. A vázlaton az eltérő szélességeket is őrizze meg: egyetlen átlagérték nem mutatja meg, hol szűkül a nyílás. A végleges méret meghatározását bízza a kiválasztott rendszer felmérését végző szakemberre.
Írja fel a kiálló elemeket is: az ajtókilincs, a zsanér, az eresz, a lefolyó, a lámpa vagy a korlát könnyen a tok vagy a sín útjába kerülhet. Oldal- és felülnézeti vázlaton egyaránt jelölje a tervezett szerelési síkot, valamint az előtte és mögötte lévő akadályokat; egy fényképen is berajzolhatja a tervezett vonalat. Falhoz csatlakozó kialakításnál a falra szerelhető Bloomcabin pergola termékoldala segít az alapmodell azonosításában, de a kész nyílás és az oldalfal rögzítése külön rajzot igényel. A végleges felületek elkészülte után is ellenőrizze a méreteket.
Hol marad a tok, amikor az árnyékoló fel van húzva?
Feltekeredő kivitel esetén a tok az árnyékoló teljes szélességét befogadja, ezért nem elég csak a leengedett panel méretét ismerni. Kérdezze meg, hogy a választott rendszerben a tok a gerenda alatt, valamelyik oldalán vagy más elrendezésben helyezkedik-e el; ez nem feltételezhető minden pergolánál ugyanúgy. A tok kiállása csökkentheti a szabad fejmagasságot, belóghat a látótérbe, vagy meghatározhatja, mennyire marad nyitott az oldal felhúzott állapotban. Oldalnézeti rajzon ellenőrizze az elhelyezést a nyílás és a gerenda méreteivel együtt. A tokhoz közeli bútor, lámpa vagy magas virágtartó helyét is jelölje. A magassági méreteket ugyanattól a kész járófelülettől adja meg, hogy össze lehessen hasonlítani a gerenda és a tok alsó élét. A rajzon külön méret mutassa a tok mélységét és a szabadon maradó magasságot. Ha több elhelyezés is választható, mindegyiknél ugyanazokat az adatokat kérje: így a változatok közötti különbség nem pusztán a látvány alapján ítélhető meg, hanem a megmaradó hely is összevethető.
Készítsen keresztmetszeti vázlatot a tok, a gerenda és a nyílás viszonyáról, és azon jelölje a kiállást, valamint a karbantartás felőli oldalt. Azt is tisztázza, hozzá kell-e férni a tok végéhez, illetve milyen hozzáférést ír elő a rendszer útmutatója. A Bloomcabin pergola termékoldalán bemutatott alapmodell azonosítása hasznos, de a tok konkrét méretét és helyét az árnyékoló rajzából kérje, ne fényképből becsülje. Ha a tok takarná az ajtó felső részét, egy lámpát vagy a használathoz szükséges szabad magasságot, még az ajánlat véglegesítése előtt egyeztessen másik elrendezést. A szerelési és karbantartási hozzáférést is tüntesse fel a terven.
Mennyit vesz el a vezetősín a nyílásból?
Ha a választott rendszer oldalsó vezetősínekkel működik, azoknak saját szélességük és kiállásuk van. Az oszlopok külső távolsága ezért nem azonos automatikusan a szabad átjáró szélességével. A rajzon jelölje a sín belső és külső síkját, a rögzítési felületet és a nettó nyílást; ez különösen keskeny átjárónál vagy ülőhely mellett lényeges. Ellenőrizze, hogy a sín nem takar-e el kilincset, nem ütközik-e ajtószárnnyal, és nem nyúlik-e a bútor szokásos helyére. A végleges használható szélességet a kiválasztott rendszer rajza alapján kérje megadni, ne a pergola külső méretéből becsülje. A helyszínen a tervezett sín vonalát ideiglenes jelöléssel is megmutathatja, majd felhúzott árnyékolót feltételezve járja végig az átjárót. Ne csak az üres teraszt nézze: tegye a székeket a használat közben elfoglalt helyükre is. Ha ezen az oldalon viszik át a kerti bútorokat, azok mozgatásához szükséges helyet szintén vegye figyelembe. A sín állandó helyfoglalását így a mindennapi közlekedéshez tudja viszonyítani.
Az alsó záróprofil vagy vezetőelem kialakítása rendszerenként eltérhet. A rajzból derítse ki, kell-e alsó sín, küszöb vagy más rögzítési pont, és hol helyezkednek el ezek az elemek az árnyékoló mozgatása közben. A teraszajtó mozgásterét, a járófelületet és a bútorok mozgatási útvonalát együtt jelölje, mert egy alacsony profil is keresztezheti a rendszeresen használt közlekedősávot. Ne feltételezze, hogy minden behúzható oldalfal padlósín nélkül működik. Az alappergola pontos megnevezését a Bloomcabin bioklimatikus pergola termékoldaláról veheti át; a sín- és küszöbigényt viszont az árnyékoló jóváhagyott rajzából ellenőrizze.
Árnyékolás és kilátás ugyanazon az oldalon
Az árnyékolandó oldalt a tényleges használat és a belátható irányok alapján válassza ki. A vázlaton jelölje, mit takar az anyag ülve és állva, amikor leengedett, majd rajzolja be a tokot és a síneket felhúzott állapotban is. A kilátást ne csak egyetlen álló nézőpontból ítélje meg: vegye figyelembe a teraszasztalnál ülő helyet, a kijáratot és a kert felé vezető útvonalat. A nap irányát külön tüntetheti fel a reggeli, déli és késő délutáni használat idején. Így könnyebb eldönteni, melyik oldalt érdemes árnyékolni, és hol maradjon nyitott a látvány.
Az oldalsó árnyékoló a belátást, a bejutó fényt és a légmozgást is befolyásolhatja, de ezek mértéke a választott anyagtól és kialakítástól függ. Kérjen adatot vagy anyagmintát az adott árnyékolóhoz, és lehetőség szerint a teraszon, a megszokott nézőpontból vizsgálja meg, mennyire átlátható. Az anyagminta megítélését válassza külön a tok és a sínek látványától: az előbbi a leengedett felület kiválasztásában segít, az utóbbiak helye felhúzott állapotban is számít. A bioklimatikus Bloomcabin pergola termékbemutatója az alapmodell azonosítására szolgál; az oldalfal anyagára vagy takarási tulajdonságaira a megfelelő árnyékoló adataiból kérjen választ. A rajzon azt is jelölje, hogy egy vagy több oldalra kerülne panel, mert a felhúzott állapotban megmaradó tokok és sínek továbbra is keretezik a kilátást. Az egyes oldalakat külön is értékelje: melyiknél fontosabb a nyitott kilátás, és melyiknél szeretne takarást használat közben? Ez segít megfogalmazni az igényt anélkül, hogy minden nyílásra automatikusan azonos megoldást választana.
Sarkok és falcsatlakozások külön tervet igényelnek
Ha több oldalra tervez árnyékolót, külön ellenőrizze, hogyan találkoznak az elemek a saroknál. Két szomszédos panel vezetősínje ugyanazon a csatlakozási ponton foglalhat helyet, a vásznak pedig nem feltétlenül érnek össze hézagmentesen. Jelölje be, hogy a sarokoszlop melyik síkján futna az egyes vezetősín, és kérdezze meg, a panelek egymástól függetlenül mozgathatók-e. A rajzon mutassa meg a felhúzott és leengedett állapotot is. Így előre tisztázható, hogy a saroknál mekkora nyitott sáv marad, és a kívánt takarás valóban elérhető-e a támogatott rendszerrel. Ehhez készítsen külön, nagyobb léptékű sarokrészletet, mert a teljes pergolát mutató vázlaton a sínek elhelyezése könnyen összemosódik. Mindkét szomszédos oldalt nevezze meg rajta, és jelölje a tokok végét is. Olyan helyzetet is ábrázoljon, amikor csak az egyik panel van leengedve. Ezzel egyértelművé teheti, hogyan szeretné külön használni az oldalakat, és melyik sarokrészlet látszana az egyes állapotokban.
Falhoz csatlakozó vagy falra szerelt elrendezésnél az épület felülete, a tartószerkezet és a meglévő szerelvények határozzák meg, hol lehet az oldalfal szerelési síkja. Jegyezze fel az ablakokat, ajtókat, ereszcsatornát, lefolyót, kiálló burkolatot és lámpát. A Bloomcabin falra szerelhető változatának bemutatása segíthet az alapmodell azonosításában, de az oldalsó árnyékoló csatlakozását külön kell egyeztetni. Kérjen olyan rajzot, amely a fal- és sarokcsatlakozást, a rögzítési síkot és a kezelhetőséget együtt mutatja. A rögzítési részleteket a gyártóval és a kivitelezővel jóváhagyott terv alapján tisztázza.
A tokhoz és a vezetősínhez karbantartáskor is hozzá kell férni
A karbantartásnál ne csak az árnyékoló anyagának külső felületére gondoljon. A tokhoz, a végzárásokhoz, a sín teljes hosszához és az alsó elemhez is hozzá kell férni a kiválasztott rendszer útmutatójának megfelelően. Kérdezze meg, melyik oldalról végezhető az ellenőrzés, kell-e a tok fedelét megbontani, és mely feladatokhoz szükséges szakember. Ha egy fix burkolat, fal vagy beépített bútor eltakarná valamelyik hozzáférési pontot, azt még a végleges elrendezés előtt vegye figyelembe. A szervizelhetőség nem pusztán a tok helyéről szól: a sín teljes hosszában is maradjon hozzáférés.
A mindennapi berendezés is akadályozhatja a tisztítást és az ellenőrzést. Virágtartó, tároló vagy sűrűn elhelyezett bútor ne zárja el a sín környezetét, és a rendszeres feladatokhoz lehetőleg ne kelljen nagyméretű tárgyakat elmozdítani. Kültéren por vagy növényi törmelék kerülhet a vezetés közelébe, ezért a tisztítás módját és gyakoriságát a gyártó kezelési útmutatójából vegye át. Ne feltételezze, hogy minden anyaghoz vagy alkatrészhez ugyanaz a tisztítási módszer megfelelő. A berendezési terven különböztesse meg a könnyen elmozdítható tárgyakat a rögzített elemektől. Ha a hozzáféréshez egy bútort félre kell tenni, annak ideiglenes helyét is gondolja végig; a pusztán papíron szabad sáv a berendezett teraszon másképp alakulhat. A karbantartási oldalt ne használja állandó tárolóhelyként. Az útmutatót a későbbi használóknak is tegye elérhetővé, a terven pedig őrizze meg a hozzáférési pontok jelölését, hogy egy későbbi átrendezésnél se vesszenek szem elől.
A kezelőelemek helye és az árnyékoló mozgástere
Már a tervezéskor döntse el, honnan fogják kezelni az árnyékolót. Kézi működtetésnél a húzóelem vagy más kezelőelem legyen elérhető, és ne takarja el oszlop, bútor vagy másik panel. Motoros megoldás esetén kérdezze meg, hogy az adott pergolához támogatott-e ilyen árnyékolórendszer, hol lesz a kezelőfelület, és milyen előkészítés szükséges. A pontos elektromos előkészítést és bekötést szakemberrel, a kiválasztott rendszer dokumentációja alapján egyeztesse; ehhez ne általános, más modellhez készült rajzból induljon ki. Az ajánlatkérésben pontosan nevezze meg az alappergolát, például a Bloomcabin pergola modelljének terméklapján szereplő típust.
A teljes mozgási útvonalat vizsgálja meg a leengedett és a felhúzott állapot között. Ellenőrizze, hogy a panel nem ütközik-e ajtóval, kilinccsel vagy kültéri bútorral, nem keresztezi-e a rendszeresen használt járósávot, és a működtetéshez marad-e szabad hely. Ne feltételezze, hogy az árnyékoló minden köztes helyzetben használható: ezt a kiválasztott rendszer kezelési útmutatójából ellenőrizze. Ha több panel kerül egymás mellé, külön tisztázza a kezelés sorrendjét, és jelölje a rajzon, melyik oldalról érhető el mindegyik. A bejárás során a teraszajtót is nyissa ki a szokásos helyzetébe, ne csak csukott ajtó mellett értékelje az elrendezést. Külön nézze meg, hol állna az árnyékolót működtető személy, és onnan elérhető-e a kezelőelem. Ha valamelyik panel kezelése csak a másik felhúzása után lehetséges, ezt még a választás előtt tisztázza. A cél az, hogy a napi működtetéshez ne kelljen előbb átrendezni a teraszt.
A pergola és az árnyékoló kompatibilitása
A kompatibilitás nem csupán azon múlik, hogy az árnyékoló szélessége közel áll-e a pergola nyílásához. Kérdezze meg, melyik oldalfal-kialakítás támogatott a pontos modellhez, milyen rögzítési felületet igényel, és milyen mérettartományban készülhet. Tisztázza azt is, hogy az árnyékoló egy vagy több oldalon szerelhető-e, hol fut a vezetés, és marad-e hozzáférés a tokhoz. A Bloomcabin bioklimatikus pergola termékoldalán szereplő modellt az alappergola megnevezésére használja; az oldalfal illeszkedését az adott modellhez kiadott rajz vagy írásos megerősítés igazolja. Ne következtessen a kompatibilitásra pusztán a képek vagy az általános méretadatok alapján.
Az egyeztetésben kérje a jóváhagyott árnyékoló pontos megnevezését, a támogatott nyílásméreteket, a tok és a sínek elrendezését, valamint a szükséges szerelési és karbantartási hozzáférést. Külön tisztázza, mi része a megrendelt konfigurációnak, és mi külön választható kiegészítő; ne tekintse automatikusan a pergola tartozékának a külső rolós árnyékolót. Több ajánlat összevetésekor azonos tartalmú tételeket hasonlítson össze: ugyanannyi oldalra, azonos működtetési móddal és ugyanazokra a helyszíni méretekre vonatkozzanak. A tokot, a vezetősíneket és a kezelést ne csak az összefoglaló megnevezésből próbálja azonosítani, hanem kérje az elrendezés egyértelmű leírását is. Így látható, ha két ajánlat valójában eltérő kialakítást tartalmaz. Ha harmadik fél termékét mérlegeli, kérdezze meg mindkét szállítótól, hogy a konkrét kombinációt támogatják-e. A megfelelő rendszerrajz nélkül ne véglegesítse a tok vagy a vezetősín helyét.
Milyen rajzot és adatot kérjen az ajánlathoz?
Az ajánlatkéréshez küldjön alaprajzot, homlokzati vagy oldalnézeti vázlatot, valamint keresztmetszetet a tok helyéről. Tüntesse fel a mért nyílásméreteket, a tartóelemeket, a vezetősínek tervezett vonalát és a környező akadályokat. Ugyanazon a rajzon vagy két külön változatban látszódjon, hol vannak az elemek felhúzott, illetve leengedett állapotban. Jelölje a nyitott ajtókat, a bútorok szokásos helyét és a közlekedési útvonalat is. Ezek az adatok segítenek abban, hogy ne csak a takarófelületről, hanem a tok, a rögzítés és a használható nyílás viszonyáról is lehessen egyeztetni. A rajz mellé röviden írja le a még nyitott kérdéseket, például a tok lehetséges helyét vagy a sarok kialakítását. A már eldöntött igényeket és az egyeztetésre váró részleteket külön jelölje, hogy egy vázlatos ötlet ne tűnjön végleges kérésnek. A fényképeken is ugyanazokat az oldalmegnevezéseket használja, mint az alaprajzon. Így a helyszínt nem ismerő ajánlatadó könnyebben összekapcsolhatja a méreteket, a nézeteket és a megválaszolandó kérdéseket.
A véglegesítés előtt ellenőrizze, hogy a rajz a helyszínen mért, kész felületekhez igazodik-e, és a kiválasztott pergolamodellhez valóban a megnevezett oldalfalrendszert rendelik-e. Kérjen egyértelmű választ a tok helyére, a sín kiállására, a kezelőelem elhelyezésére és a karbantartási hozzáférésre. A rögzítési felületet és az esetleges elektromos előkészítést megfelelő szakemberrel egyeztesse, ha ezek szükségesek a választott rendszerhez. Ha a terven valamelyik részlet hiányzik, kérje a rajz kiegészítését, mielőtt a nyílás környezetét véglegesen kialakítják.
Gyakori kérdések
Teljesen eltűnik a pergolaoldalfal, amikor fel van húzva?
Nem feltétlenül. Feltekeredő rendszerben a vászon a tokba kerül, de a tok és a vezetősínek általában a pergolán maradnak. A pontos elrendezés rendszerenként eltér, ezért a felhúzott állapotot is mutassa meg a terven.
Mennyi helyet kell hagyni a vezetősínnek?
Nincs minden rendszerre érvényes méret. A sín keresztmetszetét és kiállását a kiválasztott árnyékoló rajzából kérje, majd ebből számítsa a ténylegesen használható nyílást. A pergola külső mérete önmagában nem mutatja meg, mennyi hely marad a közlekedésre.
Bármilyen pergolára felszerelhető utólag rolós oldalfal?
Nem érdemes ezt feltételezni. A kompatibilitás függ a pergola pontos típusától, a rögzítési felületektől és az árnyékoló kialakításától. Kérjen az adott modellre vonatkozó megerősítést; egy külső árnyékoló nem válik automatikusan jóváhagyott kiegészítővé.
Minden behúzható oldalfalhoz kell alsó vezetősín?
Ez a választott rendszertől függ. Kérdezze meg, tartozik-e hozzá alsó vezetőelem vagy küszöb, és hol fut az árnyékoló teljes mozgatása közben. A részletet a közlekedési útvonallal és a teraszajtó nyitási irányával együtt ellenőrizze.
Hogyan tervezhető meg a karbantartási hozzáférés?
A tokhoz, a vezetősínekhez és az alsó elemekhez hagyjon hozzáférést a kiválasztott rendszer útmutatójának megfelelően. Tisztázza, melyik oldalról végezhető az ellenőrzés, és szükséges-e a tok fedelének megbontása. Bútor vagy fix burkolat ne zárja el ezeket a részeket.
A jól megtervezett pergolaoldalfal rajza nemcsak a leengedett árnyékolót mutatja, hanem a felhúzás után megmaradó tokot, síneket és szabad nyílást is. A helyszíni méretekhez és az adott pergolához illeszkedő rendszer akkor használható kényelmesen, ha az ajtók, a bútorok és a kezelőelemek helyét együtt tervezték meg. A karbantartási hozzáférés megőrzésével pedig a későbbi tisztítás és ellenőrzés helyigénye sem marad ki az elrendezésből.
