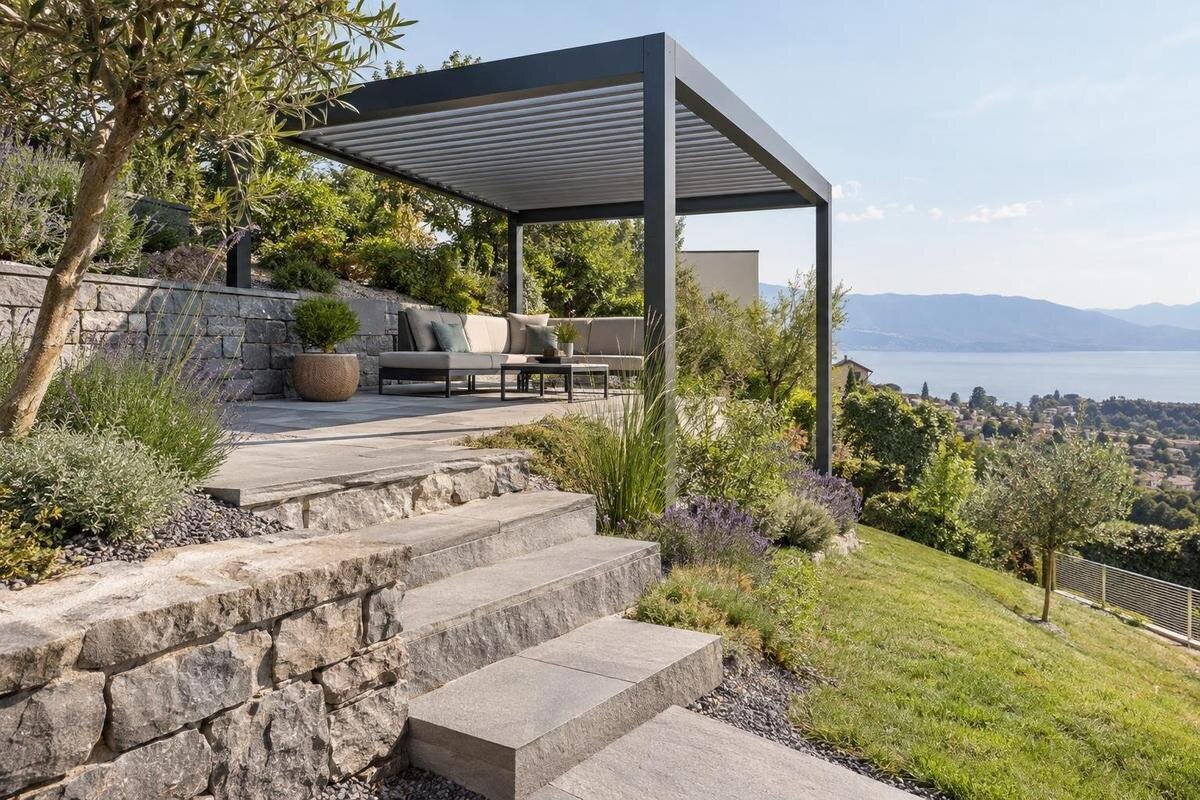

Pergola tervezése lejtős teraszra
Pergolatervezési útmutató
Lejtős teraszon a burkolat eséséből nem lehet automatikusan levezetni, milyen síkban álljon a pergolatető, vagy hol legyenek az oszlopok. A felület magasságváltozása, a tető alatti kívánt szabad magasság és a kiválasztott modellhez jóváhagyott oszlopelrendezés három külön tervezési adat. Ha ezeket összemossuk, könnyen olyan váz készül, amely egyik pontján túl alacsony, vagy amelynek rögzítései nem a rajz szerinti helyre esnek. A tervezés ezért a kész burkolat szintjének felmérésével, a tető kívánt helyzetének rögzítésével, valamint az aljzat és a modellhez tartozó rögzítési rajz ellenőrzésével kezdődik. Az alábbi szempontok segítenek ezeket a kérdéseket sorrendbe rendezni.
01
A burkolat lejtése és a tetősík két külön adat
A terasz burkolatának lejtése a kész járófelület magasságváltozását írja le; a pergola tetősíkja viszont a váz beépítési helyzetének része. A kettőt külön kell kezelni. Abból, hogy a burkolat kifelé lejt, nem következik, hogy a tetőt ugyanilyen szögben kell megdönteni, vagy hogy minden oszlopnál azonos lesz a burkolat és a tető közötti távolság. A helyszínrajzon külön jelölje a burkolat szintjét a tervezett oszlophelyeken, a tető kívánt alsó síkját és a rögzítési pontok magasságát. A lejtés irányát is rajzolja be: a hossz- és keresztirányú esés eltérő szintkülönbségeket adhat. A mérésekhez használt viszonyítási pont is szerepeljen a vázlaton, hogy később egyértelmű legyen, mely értékek hasonlíthatók össze.
Elsőként azt határozza meg, hol fusson a tető alsó síkja a homlokzathoz, az ajtókhoz és az ablakokhoz képest. Gondolja át, mennyi szabad áthaladási helyet szeretne, takarna-e nyílászárót a váz, illetve ütközne-e az ereszbe vagy más meglévő elembe. Ezekből adódik a kívánt tetőmagasság; a burkolat lejtése csak azt mutatja meg, ehhez képest hogyan változik a talaj távolsága. A célmagasságot azokon a pontokon is jegyezze fel, ahol a ház vagy a terasz használata korlátozhatja a pergolát. Ha a modell rajza meghatározott tetősíkot ír elő, ahhoz kell igazítani a tervet, nem pedig a burkolat eséséhez. A tető kívánt helyzetét rögzítse, mielőtt az oszlopok tényleges beállításáról dönt.
Szintfelmérés az oszlopok tervezett helyén
Miután a kiválasztott modell rajzán kijelölte a megengedett alátámasztási pontokat, válasszon egy állandó viszonyítási pontot, például az ajtóküszöb egyik pontját vagy a homlokzaton megjelölt magasságot. Innen mérje fel a kész burkolat szintjét minden tervezett oszlophelynél, ugyanazzal a módszerrel és azonos referencia szerint. Ne csak a legmagasabb és legalacsonyabb sarok közötti különbséget jegyezze fel: az nem mutatja meg, hol változik a szint a köztes rögzítési pontok között. Ha a felület hosszában és keresztben is lejt, mindkét irány eltérését rögzítse. Szintezőeszköz segíthet; szabálytalan felületnél kérjen helyszíni felmérést. A mért értékeket közvetlenül a vázlathoz rendelje, ne csak külön listába írja.
Jelölje be az ajtóküszöböt, a fal melletti sávot, a víznyelőket és rácsokat, a burkolatváltásokat, dilatációs hézagokat, látható javításokat vagy helyi mélyedéseket. Egy átlagos lejtés ezeket nem írja le, holott befolyásolhatják, hol fér el az oszlop és merre halad a felszíni víz. Készítsen felülnézeti vázlatot a pergola tervezett kontúrjával, a falhoz mért távolsággal és a fő méretekkel. A fényképek hasznosak az egyeztetéshez, de a számok és a jelölt mérési pontok nélkül nem helyettesítik a szintfelmérést. Ha a felület süllyedt vagy több irányban hullámos, ne egyszerűsítse az adatokat egyetlen átlagértékre. Adjon az egyes mérési pontoknak rövid azonosítót, és ugyanezt használja a rajzon, a mérési jegyzetben és a fényképek megnevezésében. Így egy későbbi egyeztetésen világos lesz, melyik sarokról vagy támaszhelyről van szó. A fel nem mért területeket is külön jelölje, ne rendelje hozzájuk a szomszédos pont értékét. Ha két lehetséges elhelyezést hasonlít össze, mindkettő oszlophelyeit tüntesse fel: az egyik változathoz rögzített szintek nem írják le automatikusan a másikat.
02
A pergola alatti szabad magasság ellenőrzése
A tető alatti szabad áthaladási magasságot a teljes tervezett területen kell vizsgálni, nem egyetlen kényelmes mérési ponton. Ha a modell rajza vízszintes tetősíkot ír elő, a burkolat legmagasabb pontja fölött lesz a legkisebb függőleges távolság. Más tetősík vagy több irányú lejtés esetén a minimum helyét a burkolat és a tető egymáshoz viszonyított helyzete határozza meg. Mérje fel a járófelületen lévő küszöböket, lépcsőket és helyi kiemelkedéseket is, mert ezek megváltoztatják a tényleges áthaladási magasságot. A távolságot a tető alsó síkjától számítsa, ne a felső élétől, és ellenőrizze az útvonal azon pontjait is, ahol rendszeresen áthalad. A vázlaton külön jelölheti a teraszra vezető ajtótól a kertig tartó útvonalat, valamint a pergola oldalsó megközelítését. Ezek mentén is hasonlítsa össze a járófelület szintjét a tető tervezett alsó síkjával. Ne csak a terület közepére írjon egyetlen magassági adatot: a magasabb burkolatrész vagy a lépcső fölötti érték külön ellenőrzési pont legyen. Így az egyeztetésen nem egy általános belmagasságról, hanem a ténylegesen használt helyekről lehet beszélni.
Írja fel, mekkora szabad magasságot szeretne a mindennapi áthaladáshoz, majd ezt hasonlítsa össze az adott modell rajzán szereplő beépítési méretekkel. A névleges külső méretből vagy a termékről készült képből nem lehet biztosan megállapítani, hol fut a tető alja. A vizsgált típust a Bloomcabin bioklimatikus pergola termékoldalán azonosítsa, a tényleges magasságra és beépítési helyzetre vonatkozó adatot pedig a hozzá tartozó rajzból vagy útmutatóból vegye. Ellenőrizze a nyíló ajtók, ablakok, lámpák, eresz és csövek helyét is, mert ezek a célmagasságot vagy a pergola eltolását befolyásolhatják. Ha valamelyik méret nem egyértelmű, a végleges terv előtt tisztázza.
Az oszlopkiosztást a modell rajza rögzíti
Az oszlopok alaprajzi helye a modell szerkezeti kiosztásának része, nem szabadon alakítható kényelmi kérdés. A jóváhagyott rajzon ellenőrizze a sarokpontokat, az oszlopközöket, a falhoz mért távolságot és az összes rögzítési pontot, majd ezeket vetítse rá a felmért teraszra. Ne toljon el egy oszlopot pusztán azért, mert így könnyebb elkerülni egy fugát, víznyelőt vagy ajtót, és ne hagyjon el támaszt. Az ilyen változtatás módosíthatja a váz geometriáját és rögzítését; hogy egy eltérés megengedett-e, azt a konkrét modell dokumentációja dönti el, nem a burkolat elrendezése. Az összehasonlításhoz különböztesse meg a pergola külső kontúrját az oszlopok helyétől és a rögzítési pontoktól. Ne feltételezze, hogy a katalógusban szereplő külső méret egyben az oszlopok közötti távolság is. A méretezett rajz jelölései alapján dolgozzon, és a terasz vázlatán is ugyanazokat a pontokat használja. Ha valamelyik méret értelmezése bizonytalan, azt kérdésként jelölje. Ez pontosabb alap az egyeztetéshez, mint egy olyan felrajzolt kiosztás, amelyben a hiányzó méreteket becsléssel pótolta.
Lejtős teraszon az alaprajzi kiosztás változatlan maradhat, miközben a támaszok alatti kész burkolatszint eltér. Ebből azonban nem következik, hogy az oszlopok magassága szabadon változtatható, toldható vagy rögtönzött alátétekkel kiegyenlíthető. A rajzon keresse, milyen beállítási módot és alátámasztási helyzetet enged a modell; ha erről nincs egyértelmű adat, tisztázza a gyártói dokumentáció alapján. Ha a falra szerelhető Bloomcabin modellt vizsgálja, az adott változathoz tartozó kiosztást vesse össze a terasszal, ne csupán a falra szerelhető kivitel megnevezéséből induljon ki.
03
A tetősíkot a modell beépítési helyzete határozza meg
A kívánt tetővonalat és a modell megengedett beépítési helyzetét egy oldalnézeti vázlaton is érdemes összevetni. Ezen külön vonallal szerepeljen a lejtő burkolat, a tervezett tetősík és a támaszhelyeknél mért szint. A felülnézet az oszlopok helyét mutatja meg, az oldalnézet pedig azt teszi áttekinthetővé, hogyan viszonyul egymáshoz a járófelület és a tető magassága. A rajzon a kívánt tetősíkot ne tüntesse fel már elfogadott megoldásként: jelölje, hogy tervi elképzelésről vagy a modell dokumentációjából átvett beépítési helyzetről van-e szó. Ha a modell vízszintes tetősíkot ír elő, a burkolat lejtését a támaszok alatti szinteknél kell figyelembe venni, nem a keret megdöntésével.
Az oszlopok alatti szintek eltérése csak a modellhez jóváhagyott alátámasztással, magasságbeállítással vagy más előírt megoldással rendezhető. Ne vágja rövidebbre az oszlopot, ne használjon laza ékeket, és ne módosítsa a kapcsolatokat azért, hogy a tető a helyszíni eséshez igazodjon; a rajz szerinti geometriát kell megőrizni. Ha a bioklimatikus pergola modelljét mérlegeli, a hozzá tartozó telepítési dokumentációval együtt vizsgálja: a terméknév önmagában nem árulja el, milyen tetősíkot enged a konkrét kialakítás. Ha az elvárt tetővonal és a megengedett beépítési helyzet nem találkozik, azt a véglegesítés előtt kell észrevenni.
Falhoz rögzített pergolánál a homlokzat is mérési pont
Falhoz rögzített kivitel esetén a homlokzati oldalon is pontosan fel kell mérni a magasságokat. Jelölje a fal síkját, a teraszburkolat és a fal találkozását, valamint azt, hogy a tető csatlakozása hol fér el az ajtók, ablakok, eresz, lefolyócső vagy más kiálló elemek mellett. A fal melletti burkolatszint változása miatt ugyanaz a tetővonal eltérő szabad magasságot adhat a terasz különböző pontjain. A homlokzatot ne csak egyetlen ponton vegye figyelembe: a fal melletti eltérések és a nyílászárók helye is befolyásolhatják, hová kerülhet a csatlakozás. Készítsen a homlokzatról olyan vázlatot is, amelyen a tervezett pergola teljes szélessége látszik. Ezen a nyílászárók felső vonalát és a kiálló elemek helyét ugyanahhoz a magassági viszonyítási ponthoz rendelje, mint a terasz méréseit. Így a falon kijelölt csatlakozási magasság összevethető az elülső oszlophelyek burkolatszintjével. Ha több csatlakozási magasságot mérlegel, mindegyiknél külön vizsgálja meg a nyílászárókhoz és az ereszhez való viszonyt; ne csak a terasz egyik végén rendelkezésre álló helyből induljon ki.
A falhoz rögzített megoldásnál a látható falburkolatot és a teherhordó aljzatot nem lehet automatikusan azonosnak tekinteni. A látható felületből önmagában nem állapítható meg, hogy a kiválasztott rögzítési mód megfelelő-e; ehhez a fal szerkezetére vonatkozó adat és a modellhez jóváhagyott csatlakozási rajz kell. A Bloomcabin falra szerelhető pergola termékoldala segít a vizsgált változat pontos megnevezésében, de az adott fal alkalmasságát helyszíni vizsgálat alapján kell megítélni. Ne általános rögzítőelem-leírásból induljon ki, ha a fal szerkezete vagy állapota nem ismert.
04
A burkolat alatti aljzatot külön kell ellenőrizni
A kész burkolat nem feltétlenül az a réteg, amelyhez a pergola rögzíthető. A burkolólapok alatt különböző aljzatrétegek vagy korábban kialakított szerkezetek lehetnek; a felső felület megjelenése önmagában nem igazolja, mi található alatta, illetve hol van teherhordó rész. Lejtős felületen az is előfordulhat, hogy a burkolati szint és az alatta lévő réteg magassága nem ugyanúgy változik. Gyűjtse össze a rendelkezésre álló tervrajzokat és a korábbi munkák adatait, és a felmérésben külön jelölje a burkolatot meg a rögzítés szempontjából releváns aljzatot. Minden tervezett támaszhelynél válassza külön a megmért felszíni szintet attól, amit az alatta lévő szerkezetről tud. Ha egy réteg helye vagy állapota nem ismert, ezt hiányzó adatként tüntesse fel, ne a burkolat szintjéből következtesse ki. A korábbi javítások helyét is rendelje hozzá az oszlopkiosztáshoz, hogy az egyeztetésen látható legyen, mely támaszhelyeknél merül fel külön kérdés. Az aljzatról készített összesítés így nem pusztán a terasz egészét írja le, hanem a tervezett rögzítési helyekhez kapcsolja a rendelkezésre álló információkat.
Az aljzat teherbírását és a megengedett rögzítési módot a helyszíni szerkezet alapján kell ellenőrizni. A statikus vagy tartószerkezeti szakember számára fontos lehet a meglévő rétegrendre vonatkozó adat, az aljzat állapotának igazolása és a kiválasztott modell jóváhagyott rögzítési rajza. A konkrét termékváltozat megnevezéséhez használja a Bloomcabin pergola modelloldalát, a szükséges szerkezeti részleteket pedig az adott modell dokumentációjával együtt vizsgáltassa meg. Nincs minden lejtős teraszra alkalmazható egységes alapméret: a megoldás a tényleges aljzattól és az engedélyezett kialakítástól függ.
A terasz vízelvezetése és a tetőről érkező csapadék
A terasz lejtése a burkolaton mozgó csapadék útját is meghatározza, ezért jelölje be a lefolyás irányát, az alacsony pontokat, a víznyelőket és a rácsokat. Nézze meg, hogy a tervezett oszlophely vagy alátámasztás nem esik-e közvetlenül egy elvezetési pontra, és a későbbi szerkezet mellett hozzáférhető marad-e a víznyelő. A vázlaton a víz útját is tüntesse fel, ne csak a lejtés mértékét. A víznyelőhöz való hozzáférést a használat szempontjából is vizsgálja: a helye legyen azonosítható a pergola elrendezésén, és az ellenőrzéséhez szükséges területet ne kezelje szabad oszlophelyként. A fal melletti és a terasz szélén lévő elvezetési pontokat külön jelölje, hogy ne csak a pergola közvetlen kontúrján belüli vízmozgás szerepeljen a terven. Ha az elhelyezéshez a meglévő vízelvezetés átalakítása válna szükségessé, ezt önálló tervezési kérdésként rögzítse. Az egyeztetés során így egyértelműen elválasztható a megtartandó elvezetés attól a résztől, amelynek módosítását még meg kell tervezni a helyszín ismeretében.
A pergola tetejéről érkező csapadék elvezetése ettől külön kérdés: a burkolat eséséből nem következik, merre távozik majd a víz a tetőről. A kiválasztott modell dokumentációjából tisztázza, meghatároz-e lefolyási irányt vagy csatlakozó elemet, és ezt vesse össze a terasz alacsony pontjaival, a fal melletti felülettel és a meglévő elvezetéssel. A Bloomcabin bioklimatikus pergola adatlapja segít a vizsgált modell azonosításában; a csapadékvíz-kezelést a hozzá tartozó műszaki leírás alapján ellenőrizze. Ne feltételezze, hogy a tetővíz automatikusan oda kerül, amerre a burkolat lejt.
05
Mit mutasson meg a helyszínrajz a kivitelezőnek?
Az egyeztetéshez készített helyszínrajzon szerepeljen a pergola tervezett alaprajzi kontúrja, az oszlophelyek, a fő méretek és a lejtés iránya. Jelölje a viszonyítási pontot, az egyes támaszhelyeknél mért burkolati szintet, a tető kívánt alsó síkját, valamint az ajtók, falak, víznyelők és egyéb akadályok helyét. A felmért adatokat különböztesse meg a tervezett értékektől, például egyértelmű jelöléssel vagy színnel. Így a rajz alapján látható, melyik méret a helyszíni mérés eredménye, és melyik a még ellenőrzendő tervi cél. A jelölésekhez készítsen rövid magyarázatot, a magassági adatoknál pedig következetesen ugyanazt a mértékegységet használja. A felülnézetet és az oldalnézetet azonos pontjelölésekkel kapcsolja össze, hogy egy oszlop helye és az ott mért szint könnyen egymáshoz rendelhető legyen. Több elrendezés esetén minden változat külön azonosítót kapjon. Az egyeztetés után a módosított rajzon jelölje, mely kérdések tisztázódtak, és melyek maradtak nyitva; a korábbi és az új értékek ne szerepeljenek megkülönböztetés nélkül egymás mellett.
A rajz mellé adja át a kiválasztott modell pontos megnevezését, a hozzá tartozó termékrajzot és a rendelkezésre álló adatokat az aljzatról. Külön tisztázza, melyik tetősík engedett, hogyan helyezhetők el az oszlopok, és milyen rögzítést kell figyelembe venni. Ha a tervben a falra szerelhető Bloomcabin pergola szerepel, a pontos modellt is nevezze meg, hogy az egyeztetés a hozzá tartozó dokumentációra vonatkozzon. A helyszínt ismerő kivitelező az elrendezés gyakorlati megvalósíthatóságát, a tartószerkezeti szakember pedig az aljzat és az alátámasztás kérdéseit tudja külön megvizsgálni.
Mikor érdemes másik méretet vagy helyet mérlegelni?
Érdemes újra átgondolni a pergola helyét vagy a modellválasztást, ha a jóváhagyott oszlopkiosztás víznyelőre, ajtónyílásra vagy ismeretlen teherbírású aljzatra esik, illetve ha a kívánt tetőmagasság nem fér össze a rajzon megadott beépítési helyzettel. Ellenőrizze, van-e más, a modell által engedett elhelyezés a teraszon, vagy egy másik kivitel illeszkedik-e jobban a rendelkezésre álló felülethez. A méretet és a rögzítési pontokat együtt mérlegelje. Az összehasonlításhoz minden változatnál ugyanazokat a szempontokat vegye sorra: mely támaszhelyek használhatók, hol adódik a legkisebb szabad magasság, és mi marad tisztázatlan az aljzatnál vagy a vízelvezetésnél. Írja le azt is, melyik helyszíni adottságot kívánja mindenképpen megtartani, például az ajtó előtti átjárást vagy a meglévő víznyelő hozzáférhetőségét. Így nem pusztán a nagyobb és kisebb pergolát hasonlítja össze, hanem azt is, hogyan használható mellettük a terasz. A kedvezőbb elrendezés az, amelynél ezek az igények a modell megengedett kialakításával együtt teljesülhetnek.
Az összehasonlításnál ne csak a teraszra rajzolt külső kontúrt nézze: számít a tető alatti szabad magasság, az oszlopok tényleges helye, a vízelvezetéshez szükséges hozzáférés és a rögzíthető aljzat is. A pontos termékváltozatot a Bloomcabin pergola adatlapját használva azonosíthatja, de a helyszíni összevetést mindig a hozzá tartozó méretezett rajzzal végezze. Ha a terv csak nem jóváhagyott módosításokkal fér el, az nem megfelelő kiosztás. A végleges változatnak egyszerre kell illeszkednie a terasz szintjeihez és a modell megengedett szerkezeti elrendezéséhez.
Gyakori kérdések
Követheti a pergola a terasz lejtését?
Csak akkor, ha a kiválasztott modellhez tartozó rajz ezt kifejezetten megengedi. A burkolat esése önmagában nem jelenti azt, hogy a váz vagy a tető ugyanilyen szögben állítható; a modellspecifikus beépítési előírás az irányadó.
Mindig vízszintesnek kell lennie a pergola tetővonalának?
Ezt nem lehet minden modellre érvényes szabályként kimondani. A tetősíkot és a beépítési helyzetet az adott modell dokumentációjában ellenőrizze. Ha a rajz vízszintes síkot ír elő, ne a váz megdöntésével próbálja kompenzálni a terasz lejtését.
Elég a terasz legmagasabb és legalacsonyabb pontját megmérni?
Nem. A két szélső érték nem mutatja meg, hogyan változik a burkolat szintje az egyes támaszhelyeknél, és a helyi kiemelkedéseket vagy mélyedéseket sem feltétlenül jelzi. Mérje fel a tervezett oszlophelyeket is.
Áthelyezhető egy oszlop, ha útban van egy víznyelő?
Csak akkor, ha a módosított elrendezést a kiválasztott modell rajza megengedi. Az oszlop önkényes eltolása vagy egy támasz elhagyása a szerkezetet és a rögzítést is érintheti. Vizsgálja meg az egész pergola másik helyét vagy az engedélyezett változatokat.
Rögzíthető a pergola közvetlenül a meglévő burkolathoz?
A burkolat felszíne önmagában nem igazolja, hogy az alatta lévő szerkezet alkalmas a rögzítésre. Az aljzatot, a tervezett rögzítést és a modellhez jóváhagyott rajzot a helyszín ismeretében kell ellenőrizni.
Lejtős teraszon akkor lesz átlátható a pergola terve, ha külön kezeli a burkolat magasságait, a tető kívánt alsó síkját és a modell jóváhagyott oszlopelrendezését. A részletes helyszínrajz megmutatja, hol adódik a legkisebb áthaladási magasság, mely pontok ütköznek a terasz használatával, és hol kell még tisztázni az aljzatot. Ha ezek az adatok összhangban vannak a kiválasztott modell rajzaival, a lejtés nem találgatást, hanem ellenőrizhető tervezési feltételt jelent.
