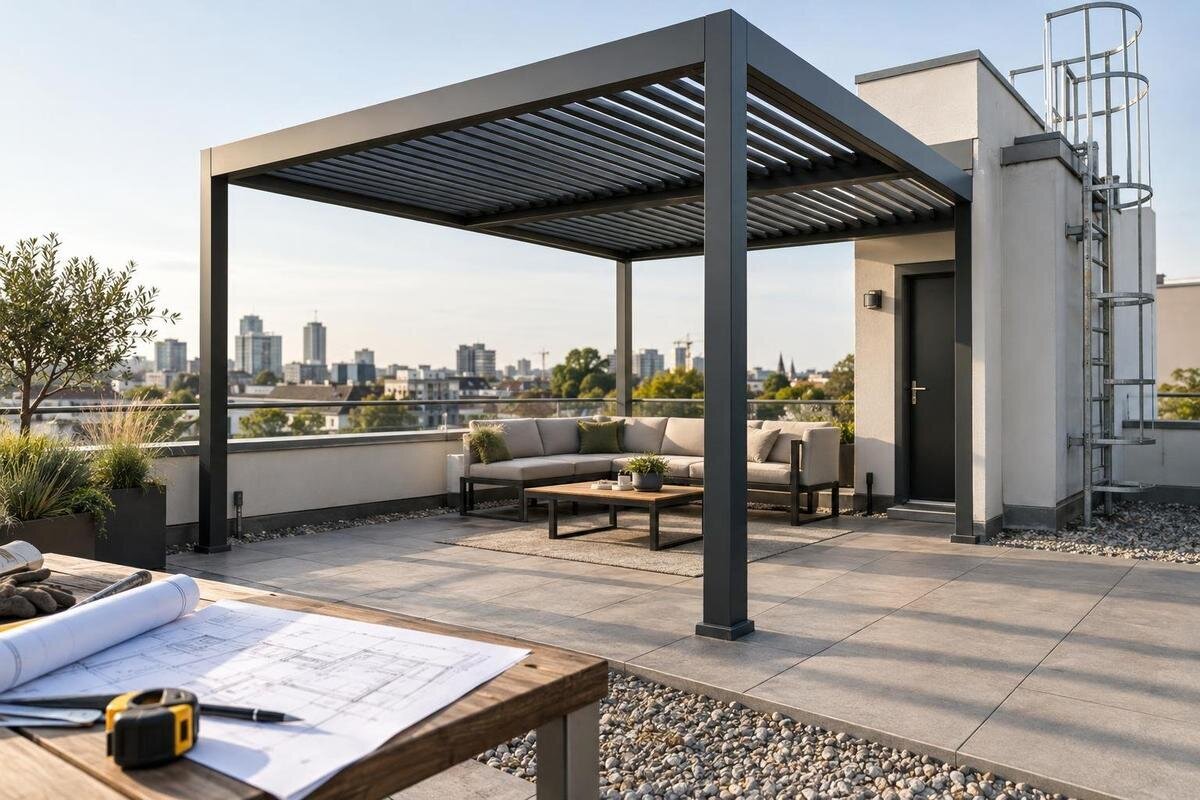

Pergola tetőteraszon: terhek, szigetelés és hozzáférés
PERGOLATERVEZÉS TETŐTERASZRA
A tetőteraszra tervezett pergola terheit a meglévő épület szerkezetének kell felvennie, miközben meg kell őrizni a vízszigetelés épségét és a tető karbantarthatóságát. A tervezéshez ezért a tartószerkezet, a rögzítés, a vízelvezetés és a bejutási útvonal összehangolt vizsgálata szükséges.
A tetőterasz rétegrendje és teherhordó szerkezete
A kertben a pergola lábai talajra vagy külön alapra adják át a terhet; a tetőteraszon viszont a lábak alatt rendszerint burkolat és több tetőréteg található. A látható járólap vagy teraszburkolat önmagában nem bizonyítja, hogy alkalmas rögzítési aljzatnak, a hőszigetelés és a vízszigetelő lemez pedig nem helyettesíti a tartószerkezetet. A teher végső útja a födémen át az épület teherhordó szerkezeteihez vezet, ennek módját azonban csak az adott épület és rétegrend ismeretében lehet megítélni. Ezért a kertbe szánt lábazati megoldás nem vihető át automatikusan a tetőre, még akkor sem, ha a pergola látszólag stabil burkolatra kerül. A beavatkozás a födémet, a vízszigetelést és a karbantartás lehetőségét is érinti.
A kiindulópont a pontos hely kijelölése: számít a lábak tervezett helye, a mellvédtől és a tetőszéltől való távolság, valamint a lefolyók és a tetőn lévő berendezések elhelyezkedése. Egy azonos alapterületű pergola eltérően terhelheti a tetőt attól függően, hol állnak a tartólábai, és milyen rögzítést igényel a kiválasztott kivitel. A Bloomcabin pergola kiválasztásakor ezért a tervezett helyet és a modell pontos változatát együtt adják meg a felmérést végző szakembernek. Különítsék el a rajzon a pergola teljes alapterületét, a tartólábak helyét és a használathoz szabadon hagyandó területet. Így láthatóvá válik, ha a kívánt elrendezés valamelyik tetőelemmel vagy közlekedési útvonallal ütközik. Ha több elhelyezés is szóba jön, azokat külön változatként érdemes bemutatni, nem csupán egy hozzávetőleges helyet megjelölni a burkolaton. A termék neve vagy bemutatófotója nem igazolja a helyszíni alkalmasságot: a méreteket, a tartólábak helyét és a szerkezeti tervezéshez szükséges adatokat a kiválasztott kivitelhez kell elkérni.
Milyen terheket kell együtt vizsgálni?
A tervezőnek nemcsak a pergola saját tömegével kell számolnia. A rögzítőelemek és az esetleges alátámasztások terhelése, a tető meglévő rétegrendje, a már ott lévő tárgyak és az épület tetőteraszának tervezett használata egyaránt befolyásolhatja az értékelést. Ha felmerül ballaszt alkalmazása, annak tömegét és elhelyezését is a teljes szerkezet részeként kell vizsgálni, nem önállóan hozzáadott „biztonsági tartalékként” kezelni. A födém teherbírása és az adott helyen rendelkezésre álló teherbírási tartalék nem állapítható meg pusztán ránézésre. A szükséges adatokat a tartószerkezeti szakember az épület dokumentációjával és a helyszín ismeretében értékeli.
A függőleges terhek mellett a szélből származó felhajtó- és oldalirányú hatásokat is figyelembe kell venni. A tető elhelyezkedése, a környező épületek, a mellvédek és a pergola tervezett pozíciója módosíthatja, milyen hatásokkal kell számolni; ezekre nem adható minden tetőre érvényes egyszerű szabály. A hó és a csapadék kérdését szintén a kiválasztott kialakítás és a helyszín alapján kell tisztázni, különösen akkor, ha valamely tetőelem módosíthatja a víz vagy a hó útját. A Bloomcabin bioklimatikus pergola esetében is az adott változat rajzait és terhelési információit kell átadni a tervezőnek. Az egyeztetésen külön kérdezzenek rá arra, mely adatok származnak a pergola beszállítójától, és melyeket kell az épület vizsgálatával meghatározni. A termékhez megadott terhelési információ nem helyettesíti a födém értékelését, ahogy a födémre vonatkozó adatból sem következik önmagában a pergola rögzíthetősége. Ha a modell vagy annak tervezett helye változik, a tervezővel azt is tisztázni kell, hogy a korábbi értékelés mely részei használhatók tovább.
A rögzítési pontok és a fogadószerkezet kapcsolata
A tartóláb és az épület szerkezete közötti kapcsolatot úgy kell megtervezni, hogy a pergolára ható erők igazolható módon a megfelelő fogadószerkezethez jussanak. Ehhez ismerni kell, mi található a látható burkolat alatt, és a tervezett rögzítési pontok hol esnek a teherhordó szerkezethez képest. A lábak elhelyezése a tető szélétől, a födém kialakításától és a rétegrendtől függően korlátozott lehet. Egy nagyobb talplemez vagy másik rögzítőelem választása önmagában nem oldja meg a teherátadást. A kapcsolati részleteket a pergola műszaki adatai és az épület igazolt szerkezeti adatai alapján kell meghatározni; általános méretű talpazat vagy rögzítőelem nem írható elő minden tetőre.
A burkolat, a tetőszigetelő réteg, a mellvéd vagy a homlokzat nem tekinthető automatikusan megfelelő rögzítési aljzatnak. A falra szerelhető Bloomcabin pergola elnevezése a termékkategóriát jelöli, de nem igazolja, hogy az adott épület fala, mellvédje vagy födémszéle fogadószerkezetként használható. Ehhez a fal vagy födém anyagát, állapotát és szerkezeti kialakítását is ellenőrizni kell. A felméréskor egyértelműen jelöljék meg, melyik épületrészhez tervezik a csatlakozást; a „fal melletti elhelyezés” ehhez nem elég pontos meghatározás. A rögzítési rajznak és a helyszíni felmérésnek ugyanazokra a csatlakozási pontokra kell vonatkoznia, hogy ne maradjon bizonytalan, melyik szerkezet veszi fel a terheket. Ha a rétegrend vagy az aljzat nem ismert, a burkolat megbontásáról vagy bármilyen feltárásról szakember döntsön. A helyszínen végzett próbarögzítés vagy találomra kiválasztott furat nem helyettesíti a vizsgálatot, és kárt tehet a vízszigetelésben. Ha a tervezett csatlakozási hely nem megfelelő, az elrendezés módosítását a pergola és az épület szerkezeti követelményeivel együtt kell áttekinteni.
A tető rétegrendjének felmérése
A szerkezeti vizsgálathoz érdemes összegyűjteni az épület és a tető rendelkezésre álló terveit, a rétegrendi rajzokat, valamint a korábbi felújítások és javítások dokumentumait. Ezekből kiderülhet, hogyan épül fel a födém feletti rétegrend, hol fut a vízszigetelés, és milyen megoldással alakították ki a vízelvezetést. A tervrajz azonban csak akkor használható biztos alapként, ha megfelel a tényleges állapotnak. Ha a tetőn későbbi átalakítás történt, vagy a rajzok hiányosak, a szakembernek helyszíni ellenőrzésre lehet szüksége. A szükséges feltárás módját és helyét is a tető állapotát ismerő szakember határozza meg.
A helyszíni felmérés során a tervezett pergola pontos helyét össze kell vetni a födém és a tető tényleges kialakításával. Hasznos rögzíteni a lefolyók, felépítmények, csatlakozások, korábbi javítások és egyéb tetőelemek helyét is, mert ezek a rögzítés útjában állhatnak vagy későbbi hozzáférést igényelhetnek. A bioklimatikus pergola termékoldalán kiválasztott változathoz kérjenek olyan műszaki rajzot, amelyen a méretek és a tartólábak helye egyértelműen azonosítható. A tartószerkezeti szakember ezeket tudja összevetni a tető dokumentációjával. Az összehasonlításhoz ugyanazon az alaprajzon érdemes feltüntetni a tervezett pergolát és a felmért tetőelemeket, a bizonytalan adatokat pedig külön megjelölni. Így elkülöníthető, mi ismert a tervekből, mit ellenőriztek a helyszínen, és mi szorul még tisztázásra. A korábbi javításokról rendelkezésre álló információkat is kapcsolják a megfelelő helyhez, hogy ne csak az elvégzett munka ténye legyen ismert. Az eltérések rendezése előzze meg a rögzítési terv elkészítését, a végleges terv pedig a felmérés alapján egyeztetett állapotot mutassa.
A vízszigetelés védelmét a rögzítéssel együtt kell megtervezni
A tetőn végzett rögzítés érintheti a vízszigetelő réteget, ezért már a tervezéskor tisztázni kell, jár-e áttöréssel, és ha igen, miként őrizhető meg a vízzárás. Az áttörés nélküli megoldás sem tekinthető automatikusan megfelelőnek: a teherátadás, az elmozdulás elleni biztosítás és a szigetelés felületének védelme ilyenkor is vizsgálandó. A tetőszigetelési szakembernek a meglévő rétegrend és a tervezett rögzítési részlet ismeretében kell megítélnie, milyen csatlakozás alkalmazható. A falra szerelhető pergola tervezett épületcsatlakozását is ebben az összefüggésben kell egyeztetni: a termék megnevezése nem igazolja a meglévő vízszigeteléssel való összeegyeztethetőséget. A részletrajz mellett tisztázzák, a kivitelezés melyik pontján történik a szigetelést érintő munka, és mikor ellenőrizhető még a csatlakozás. Kérdezzenek rá arra is, hogyan lehet a tervezett részletet később megvizsgálni vagy javítás céljából elérni. Ha a rögzítési elképzelés a szerkezeti egyeztetés során módosul, a vízszigetelési megoldást is ismét át kell tekinteni, hogy a két szakterület ne eltérő csatlakozással számoljon.
A vízzáró réteg mellett a hőszigetelés és a többi tetőréteg épsége is fontos. A szerelés sorrendjét úgy kell megtervezni, hogy a kivitelezők tudják, melyik munkafázis érinti a szigetelést, és ki ellenőrzi, illetve dokumentálja a később eltakart részeket. A pergola későbbi karbantartásakor vagy javításakor hozzá kell férni a tetőhöz; ha a csatlakozás nem vizsgálható, az megnehezítheti a hibakeresést. Ne a helyszínen, rögtönzött megoldással módosítsák a szigetelést. A tervezett részletről előzetesen egyeztessenek a tetőért felelős szakemberrel és a kivitelezővel, hogy a pergola szerelését és a vízszigetelési munkákat összehangoltan végezzék el.
Vízelvezetés és hozzáférés a lefolyókhoz
A pergola helyének kijelölésekor a tető lejtését és a vízelvezetés útját is figyelembe kell venni. A tartólábak, talpak vagy más szerkezeti elemek nem akadályozhatják a víznyelők ellenőrzését és tisztítását. Fel kell mérni a fő lefolyók és a túlfolyók helyét, valamint azt is, hogy az összegyűlő víz merre tud továbbfolyni. Ha a kiválasztott kialakításhoz olyan elem tartozik, amely megváltoztathatja a csapadék útját, ennek hatását külön kell tisztázni. A Bloomcabin pergola modelloldalán kiválasztott változat csapadékkezelési részleteit kérjék el, majd vessék össze a tető meglévő vízelvezetésével. Az egyeztetéshez jelöljék meg, hol találkozik a pergoláról érkező víz útja a tető vízelvezetésével, és hol merül fel tisztázandó kérdés. A lefolyó puszta láthatósága mellett azt is vegyék számításba, hogy a tisztításhoz ténylegesen oda lehessen férni. A tervezővel áttekintett alaprajzon ezért a vízelvezető elemek és a pergola szerkezeti elemei egyaránt szerepeljenek. Ha ütközés látszik, annak feloldását még az elrendezés véglegesítése előtt egyeztessék.
A vízelvezető elemekhez nemcsak a felszerelés napján, hanem a későbbi ellenőrzés és karbantartás során is hozzá kell férni. A felmérésen jelöljék be azokat a sávokat és felületeket, amelyeket a tető ellenőrzéséhez, a lefolyók tisztításához vagy más berendezések szervizeléséhez szabadon kell hagyni. Ugyanilyen fontosak a tető és a homlokzat találkozásai, illetve azok a helyek, ahol a vízszigetelés később javításra szorulhat. A tervrajzon szereplő pergolahelyet ezért a tényleges tetőhasználattal együtt kell áttekinteni, nem csak a burkolaton rendelkezésre álló üres területtel. Ha a szerkezet útban lenne a rendszeres ellenőrzésnél, a helyét vagy elrendezését még a megrendelés előtt módosítani kell.
A pergola méretei és a tartólábak helye
A pergola kiválasztásához méretezett alaprajzra és a tartólábak pontos helyét mutató műszaki rajzra van szükség. A helyszínen ellenőrizni kell a szabad magasságot, a mellvéd és a tetőszél távolságát, a nyílászárók használatát, valamint a lefolyókhoz és berendezésekhez vezető útvonalat. Ezek az adatok nem pusztán a kényelmes elrendezésről szólnak: a tartólábak helye meghatározza, a terhek a födém mely részeire jutnak. A Bloomcabin bioklimatikus modelljének pontos méreteit és szerkezeti adatait ezért a kiválasztott kivitelhez kell elkérni. A termékfotó nem mutatja meg a rögzítési pontok és a tető rétegrendjének kapcsolatát. Az alaprajzot a terasz használatával együtt nézzék át: az ajtók nyithatósága és a megközelítési útvonalak a végleges elrendezésben is maradjanak ellenőrizhetők. Ha valamelyik tartóláb kedvezőtlen helyre esik, ne annak önálló áthelyezéséből induljanak ki, hanem a teljes elrendezést egyeztessék újra a beszállítóval és a tervezővel. A helyszíni igényeket és a modell adott kialakítását ugyanazon a rajzon kell összehangolni.
Két ajánlat csak akkor hasonlítható össze érdemben, ha ugyanarra az elrendezésre és ugyanazokra a helyszíni feltételekre készült. Kérjék el a pergola tervezett alapterületét, magasságát, tartólábainak kiosztását és a tartószerkezeti szakember számára szükséges terhelési adatokat. Ellenőrizzék azt is, hogy a rajz pontosan arra a kivitelre vonatkozik-e, amelyet meg kívánnak rendelni. Az összevetésnél külön sorban érdemes rögzíteni a modell adatait, a tervezett helyét és a rögzítésre vonatkozó vállalást. Így az eltérő ajánlatokból is kiderül, hogy valóban azonos műszaki tartalmat hasonlítanak-e össze, vagy valamelyikből még hiányzik egy helyszíni feladat. Ne válasszanak pusztán kisebbnek vagy könnyebbnek tűnő modellt abban a reményben, hogy az biztosan megfelel a födémnek. A teherbírást és a rögzíthetőséget minden esetben a tényleges műszaki adatokkal és a tető dokumentációjával együtt kell értékelni.
A bejutási útvonalat még a rendelés előtt fel kell mérni
A pergola elemeinek tetőre juttatása külön tervezési feladat. Mérjék fel az útvonalat a lerakodási helytől a tetőteraszra vezető ajtóig: számítanak a folyosók, a lépcsőfordulók, a lift ajtaja és belső méretei, valamint a tetőre nyíló ajtó szabad mérete is. Ezeket össze kell vetni a beszállítótól kért csomagméretekkel, az elemek darabszámával és tömegével. A Bloomcabin falra szerelhető változatához is a ténylegesen megrendelendő kivitel csomagolási adatait kérjék el, ne a termékfotó alapján becsüljék meg a szállíthatóságot. A felmérés eredményét a kivitelezővel együtt tekintsék át, külön megjelölve az útvonal szűk vagy bizonytalan pontjait. Ha emelésre vagy más szállítási módra lehet szükség, annak megvalósíthatóságát még a rendelés előtt tisztázzák. Az ajánlatból derüljön ki, ki szervezi a tetőre juttatást, és meddig terjed a szállítási vállalás. A bejárás és a csomagolási adatok összekapcsolása azért fontos, hogy ne csak az épületig tartó szállítás, hanem az utolsó, tetőteraszra vezető szakasz is megtervezett legyen.
A helyszíni bejárás során a szereléshez szükséges ideiglenes helyet és a tetőn belüli mozgatás útvonalát is tisztázzák. Fontos tudni, hol lehet az elemeket átmenetileg elhelyezni anélkül, hogy elzárnák a lefolyókat, a tető berendezéseit vagy a közlekedési útvonalat. A munkavédelmi és emelési módszer megtervezése a kivitelező feladata; ezt nem lehet egy általános szerelési leírásból vagy a kerti telepítési gyakorlatból átvenni. A tető burkolatának és vízszigetelésének ideiglenes védelméről is előre kell egyeztetni. Ha a szállítási útvonal, a rendelkezésre álló hely vagy a szereléshez szükséges hozzáférés nem tisztázott, a megrendelés előtt kell megoldást találni, nem a helyszíni érkezéskor.
A tervezők és a kivitelezők feladatai
A feladatot több szakterület együttműködésével érdemes előkészíteni. A tartószerkezeti szakember értékeli a födémet, a terhek útját és a rögzítés műszaki feltételeit; a tetőszigeteléssel foglalkozó szakember a rétegrendet, a vízzárást és a vízelvezetést vizsgálja. A pergola beszállítója a kiválasztott modell tervezéséhez szükséges rajzokat, méreteket és terhelési adatokat adhatja meg. Az épület tulajdonosával vagy kezelőjével tisztázni kell, milyen tetődokumentáció áll rendelkezésre, és ki tud tájékoztatást adni a meglévő tető állapotáról. A kivitelezővel a helyszíni hozzáférést, az anyagmozgatást és a munkák sorrendjét kell egyeztetni. Érdemes előre kijelölni, ki gyűjti össze a szakági észrevételeket, és ki gondoskodik arról, hogy minden résztvevő ugyanazt a tervváltozatot kapja meg. Ha valamelyik szakterület módosítást kér, az érintett részleteket a többiekkel is egyeztessék. Ezzel elkerülhető, hogy a rögzítést, a szigetelést és a szerelést egymástól függetlenül, eltérő feltételezések alapján készítsék elő.
A kivitelezés előtt kérjenek a tervezett pergolahelyre vonatkozó tartószerkezeti értékelést, az adott aljzatra készült rögzítési rajzot és a fogadószerkezetet igazoló adatokat. Ezeket egészítse ki a vízszigetelés csatlakozását és a lefolyókhoz való hozzáférést bemutató egyeztetett részlet. A rajzokon legyen egyértelmű, melyik pergolaváltozatra, melyik helyre és milyen tetőrétegrendre vonatkoznak; az általános termékbemutató nem azonos az épületre készített tervvel. Ha egy adat hiányzik, a felelős szakember határozza meg, milyen további dokumentumra vagy helyszíni vizsgálatra van szükség. Így a beszállító, a tervező, a tetőszigetelési szakember és a kivitelező ugyanarra a megoldásra hivatkozhat.
Mikor kell elhalasztani a megrendelést?
A tetőteraszra szóló ajánlatnál nézzék meg, hogy az valóban az adott helyszínre készült-e, vagy csak általános termék- és szerelési leírást tartalmaz. Kérdezzék meg, ki vizsgálja meg a födémet, ki készíti vagy ellenőrzi a rögzítési részletet, és ki egyeztet a vízszigetelésért felelős szakemberrel. Tisztázzák, milyen rajzokat és műszaki adatokat kell a tervezőnek megkapnia, valamint hogy a szállítás és a tetőre juttatás része-e a vállalásnak. Az ajánlatok összevetésénél az is fontos, mi nincs benne az árban vagy a munkakörben. Egy általános kerti alapozási útmutató, egy katalógusfotó vagy egy helyszíni ellenőrzés nélküli rögzítési javaslat önmagában nem igazolja a tetőteraszra való alkalmasságot.
A megrendelést halasszák el, ha nem ismert a tető rétegrendje, nem tisztázott a födém teherbírása, vagy nem készült a tényleges rögzítési pontokra vonatkozó terv. Ugyanez érvényes akkor is, ha nem világos, hogyan marad védett a vízszigetelés, a víznyelők nem ellenőrizhetők, illetve a pergola elemei nem juttathatók fel megtervezett módon. Ezek a hiányok nem feltétlenül jelentik azt, hogy a tetőteraszra soha nem kerülhet pergola; azt jelentik, hogy a döntéshez még nincs elegendő műszaki adat vagy egyeztetett megoldás. Előbb a szerkezeti és szigetelési kérdéseket kell rendezni, és csak ezután érdemes véglegesíteni a modellt, a helyét és a kivitelezés feltételeit.
Gyakori kérdések
Elég, ha a pergola talpai a tetőterasz burkolatára kerülnek?
Nem. A burkolat önmagában nem igazolja, hogy alkalmas a pergola terheinek felvételére vagy a szerkezet rögzítésére. A fogadó rétegrendet és a födémet szakembernek kell megvizsgálnia, majd az adott helyszínhez tartozó rögzítési rajzot kell készíteni.
Megoldható a rögzítés a vízszigetelés átfúrása nélkül?
Felmerülhet ilyen megoldás, de az nem automatikusan megfelelő. Az áttörés nélküli rögzítésnél is vizsgálni kell többek között a teherátadást, az elcsúszás lehetőségét és a szélhatásokat. A megoldást a tartószerkezeti és a tetőszigetelési szakembernek együtt kell értékelnie.
Felhasználható a kertbe készült rögzítési rajz a tetőteraszon?
Önmagában nem. A tetőterasz födéme és rétegrendje más fogadószerkezetet jelent, mint a kerti alapozás; emellett a vízszigetelést és a tetőre jutást is figyelembe kell venni. Csak az adott épületre és a ténylegesen kiválasztott pergolára kidolgozott, szakember által ellenőrzött megoldás ad megfelelő kiindulópontot.
Milyen szakembereket érdemes bevonni?
A födém és a terhek megítéléséhez tartószerkezeti szakember, a vízszigetelés és a vízelvezetés kérdéseihez tetőszigetelési szakember szükséges. A pergola beszállítójától a kiválasztott változathoz tartozó műszaki adatokat és rajzokat kell kérni.
Mire van szükség az első helyszíni felméréshez?
Hasznosak az épület és a tető rétegrendi rajzai, a korábbi felújítások adatai, a tervezett pergola pontos helye, valamint a modell műszaki dokumentációja. A bejutási útvonalról és a tetőn lévő lefolyókról, berendezésekről is érdemes információt adni.
A tetőteraszra szánt pergola kiválasztásakor az elhelyezés, a teherátadás, a vízszigetelés és a tetőre juttatás egymással összefüggő feladat. A végleges modell és elrendezés akkor rögzíthető megalapozottan, ha a szerkezeti és szigetelési megoldás ugyanarra a helyszínre vonatkozik, és a szerelés után is hozzáférhetők maradnak a tető karbantartást igénylő részei.
