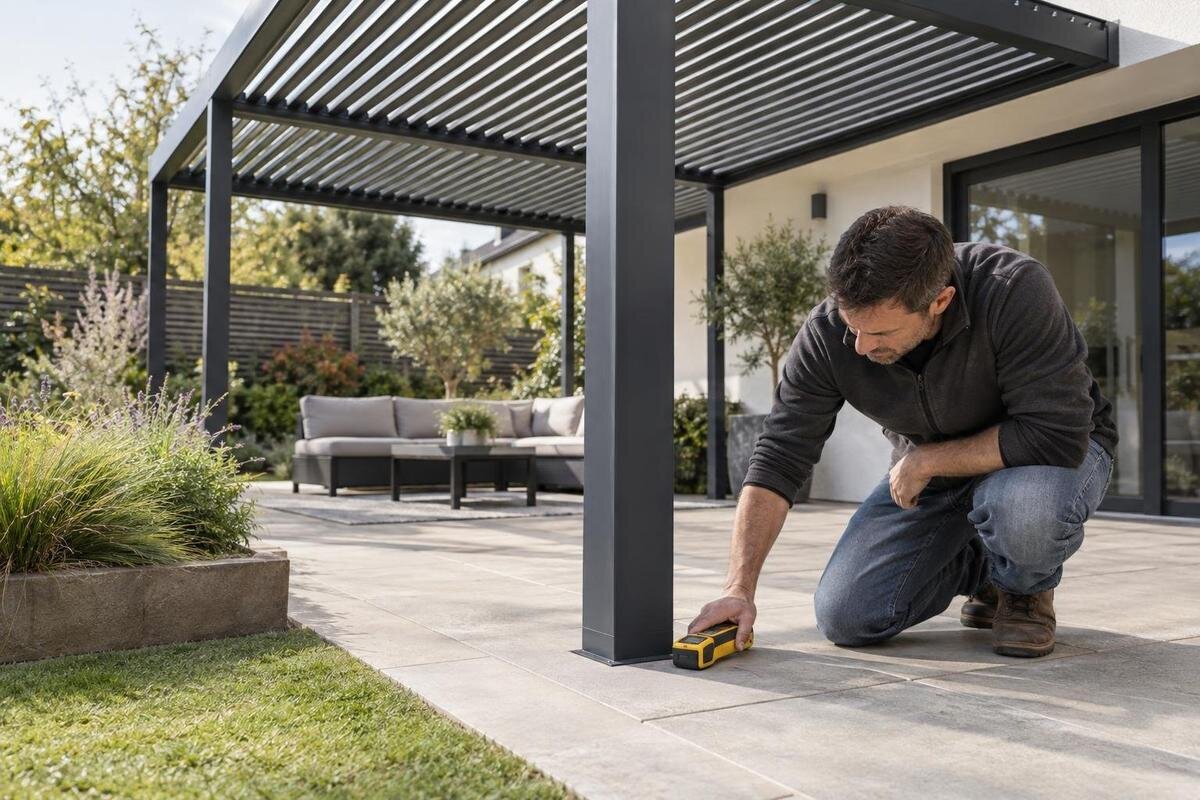

Rejtett csövek és kábelek felmérése pergola telepítése előtt
Pergola telepítése előtt
Pergola telepítése előtt a rögzítési pontok kijelölése csak akkor válhat véglegessé, ha a földben és a falban futó csövek, kábelek helye is tisztázott. Ehhez a közműadatokat és a korábbi terveket helyszíni beméréssel kell összevetni, majd a feltárás módját a kivitelezővel és az érintett szakemberekkel egyeztetni. Egy régi rajz vagy látható szerelvény önmagában nem bizonyítja, hogy a tervezett fúrás biztonságos.
Milyen vezetékek lehetnek a pergola helyén?
Pergola telepítésekor nemcsak a látható oszlophelyekre kell figyelni: a talajban ivóvíz-, szennyvíz- vagy gázvezeték, elektromos és távközlési kábel, esővíz-elvezetés, öntözőcső, illetve kerti világítás vezetéke is futhat. Ezek közül több magáncélú, utólag kiépített rendszer lehet, amely nem szerepel a szolgáltatói nyilvántartásban. Fali rögzítésnél a falba rejtett elektromos, víz- vagy fűtési vezetékek is érintettek lehetnek. Nemcsak a későbbi oszlop középpontja számít: az alaptest vagy a telepítéshez szükséges feltárás nagyobb területet érinthet.
A kert használatának története is fontos. Terasz, járda, melléképület vagy öntözőrendszer későbbi kialakításakor új vezetékeket fektethettek le anélkül, hogy a régi tervet frissítették volna. A vízóra, elzáró, akna, kültéri csap vagy lámpa támpontot adhat arról, honnan indul egy nyomvonal, de nem jelöli ki annak pontos irányát és mélységét. Kérdezze meg a jelenlegi tulajdonost, korábbi lakót vagy kivitelezőt, ha vannak ilyen adataik. Ne csak azt kérdezze, hol emlékeznek vezetékre: azt is tisztázza, melyik kerti munkához kapcsolódott a kiépítése, és mi változott azóta a területen. Egy korábbi csap, lámpa vagy melléképület helyét is érdemes feljegyezni, ha az érintett meg tudja mutatni. A feljegyzésből derüljön ki, kitől származik az információ, és mely része bizonytalan. Ha két visszaemlékezés eltér, mindkettőt adja át a felmérőnek, ne válasszon közülük találomra. Ezek az adatok a vizsgálat előkészítését szolgálják, nem helyettesítik a bemérést.
Milyen közműadatokat és terveket érdemes összegyűjteni?
Gyűjtse össze a telek és az épület alaprajzát, a szolgáltatóktól elérhető hálózati rajzokat, a korábbi felújítások dokumentumait, valamint az öntöző- vagy világításrendszer telepítésekor készült terveket és fényképeket. Ellenőrizze a rajz dátumát, méretarányát és azt, pontosan melyik területre vonatkozik. Külön jelölje, hogy egy vezeték működő, megszüntetettnek mondott vagy ismeretlen állapotú. Ha egy adat hiányzik, ne egészítse ki emlékezetből úgy, mintha biztos lenne; írja oda, hogy ellenőrzésre vár. A dokumentumokat érdemes terület és rendszer szerint rendezni, hogy például a terasz körüli öntözés adatai ne keveredjenek az épület vízellátásának rajzaival. A fényképekhez jegyezze fel, melyik irányból készültek, és milyen ma is felismerhető pont látható rajtuk. Az eredeti fájlokat vagy rajzokat őrizze meg, a megjegyzéseket külön másolatra vezesse fel. Készítsen rövid listát arról is, mely korábbi munkákhoz nincs sem rajz, sem fénykép. Így a felmérő nemcsak a rendelkezésre álló adatokat látja, hanem azt is, hol hiányos az előzmények ismerete.
Rögzítse a kiválasztott pergola pontos megnevezését is, például a Bloomcabin bioklimatikus pergola nevét. Kérje el az adott kivitelhez tartozó rögzítési rajzot, az alapozásra vonatkozó adatokat és az aljzattal kapcsolatos követelményeket az értékesítőtől vagy a telepítőtől. A termékoldal a modell azonosításában segít, de nem helyettesíti a helyszínre készített szerkezeti értékelést vagy a jóváhagyott rögzítési tervet. Ha még nem döntött a modellről, a közműfelmérést akkor is egyértelműen előzetesnek jelölt helyszínrajz alapján kezdjék meg.
Miért nem elég a térképen jelölt nyomvonal?
A közműrajz jó kiindulópont, de nem feltétlenül mutatja meg a vezetékek pontos helyét, mélységét és állapotát. Előfordulhat, hogy a dokumentum csak egy csatlakozási irányt vagy hozzávetőleges vonalat jelöl, illetve nem tartalmazza a telken belül, később lefektetett magánvezetékeket. Régebbi épületnél a felújítások és kertátalakítások után a tényleges nyomvonal eltérhet a rajztól. Ezért a papíron látható üres területet ne tekintse automatikusan szabad fúrási vagy ásási zónának. A rajz értelmezésekor külön kérdés, hogy egy vezeték nincs feltüntetve, vagy a területet megvizsgálták, és nem találtak ott vezetéket. A kettőt a tervezésben se kezeljék azonos eredményként. Kérdezzen rá arra is, hogy a feltüntetett mélység honnan származik, és melyik szakaszra vonatkozik. Ha ugyanarról a területről több, egymásnak ellentmondó rajz van, az eltérést jelölje meg. Ne olvassza össze őket egyetlen biztosnak látszó nyomvonallá; a különbség tisztázása a helyszíni felmérés egyik feladata.
A helyszíni bemérést olyan szakemberre bízza, aki a közműadatokat is megkapja, és a tervezett munkaterületet vizsgálja, nem csupán az oszlopok megközelítő helyét. A mérési módszert a szakember választja meg a vezeték típusához és a helyszínhez igazítva; egyetlen eljárás sem ad feltétlenül teljes képet minden anyagú vagy állapotú vezetékről. A párhuzamos nyomvonalak, takarás vagy zavaró körülmények bizonytalanná tehetik az eredményt. Ha a Bloomcabin pergola szerepel a tervben, annak pontos modelljéhez tartozó rögzítési rajzot is adja át a felmérőnek.
A pergola oszlopai és az alapozás helye
Az oszlop tervezett középvonala önmagában nem mutatja meg, mekkora területet érint majd a feltárás. A rögzítési rajz alapján kell tisztázni a tényleges rögzítési pontokat, az alapozás kiterjedését és azt, mely munkafázisok járnak fúrással vagy földmunkával. Ezt a bemért vezetékekkel együtt kell vizsgálni. Egy keskeny rajzolt jelölés és egy hozzávetőleges méret nem elegendő annak eldöntéséhez, hogy biztonságosan elfér-e egy alaptest. A helyszínrajzon ezért külön legyen felismerhető az oszlop helye, az alaptest körvonala és a tervezett feltárás határa. Ha valamelyik méret még nem ismert, ne helyettesítsék becsléssel: maradjon nyitott tervezési kérdés. A bemérőnek így nem pusztán néhány pontot, hanem a munkával érintett területet lehet megmutatni. Az összevetésből az is derüljön ki, melyik alap vagy rögzítés közelében szükséges további tisztázás, hogy az eltérés egyértelműen visszakereshető legyen. Az alapozás módját és méretét ne általános tanács alapján válassza: a helyszíni adottságok és a szerkezeti értékelés számítanak.
A Bloomcabin falra szerelhető pergola megnevezése segít azonosítani a kiválasztott terméket, de a tényleges rögzítési pontokat csak az adott tervből lehet átvenni. Külön egyeztessék a rajzon szereplő faloldali és esetleges talajszinti rögzítéseket, valamint azt, milyen aljzatot feltételez a terv. A közműbemérés eredményét ne egy korábbi, általános elrendezésre vetítsék rá: a végleges tervben szereplő helyeket kell összehasonlítani a helyszínen jelölt nyomvonalakkal. Ha a pergola vagy az alapozás elrendezése változik, a közműütközést újra kell ellenőrizni.
Hogyan történjen a helyszíni bemérés és jelölés?
A bemérés előtt járják be a telket a rajzokkal és a tervezett pergola helyszínrajzával. Mutassa meg a szakembernek a látható aknákat, mérőket, kültéri csapokat, lámpákat és minden olyan területet, ahol korábbi munkáról tud. A vizsgálat terjedjen ki a teljes tervezett feltárási zónára, az odavezető munkaterületre és a közművek feltételezett keresztezéseire is. Kérje, hogy a megállapított nyomvonalakat a helyszínen is jelöljék meg, a bizonytalan vagy nem azonosított részeket pedig különböztessék meg a megerősített adatoktól.
A bemérés eredményét rögzítsék olyan helyszínrajzon, amelyen épületsarokhoz, kerítéshez vagy más állandó ponthoz képest értelmezhető a nyomvonal. Kerüljön rá a felmérés dátuma, a vizsgált terület, a jelölések magyarázata és az esetleges korlátozás. A Bloomcabin bioklimatikus pergola tervezett rögzítési pontjai ugyanazon a rajzon legyenek azonosíthatók, de ne keveredjenek a közműjelölésekkel. A rajzhoz tartozó magyarázatból derüljön ki, mely vonal milyen vezetéket jelöl, és hol maradt bizonytalan a bemérés. A nem vizsgált részeket is különítsék el, nehogy később ezeket tekintsék ellenőrzött területnek. A helyszíni jelölésekről készült fényképeken legyen felismerhető a környezet, ne csak egy festékcsík vagy cövek látszódjon. A képeket kapcsolják a rajz megfelelő részéhez, hogy a kivitelező tudja, melyik jelölést nézi. A festék vagy cövek ideiglenes jelölés lehet, ezért a kivitelezés előtt ellenőrizzék, hogy még jól látható-e. Ha egy jelölés eltűnt, annak helyét ne emlékezetből állítsák vissza, hanem egyeztessék a felmérővel.
Biztonságos feltárási terv a munkakezdés előtt
A feltárás módjáról csak azután érdemes dönteni, hogy a nyomvonalakat bemérték, a bizonytalan szakaszokat pedig tisztázták. A kivitelezővel egyeztessék, milyen eljárást és munkasorrendet javasol a konkrét helyen, figyelembe véve a vezeték adatait és a tervezett alapozást. Nincs minden helyzetben alkalmazható, általános biztonsági távolság vagy univerzális feltárási mód. A kézi munka sem tekinthető automatikusan kockázatmentesnek. Ne kezdjenek fúrásba vagy földmunkába olyan ponton, ahol a nyomvonal ismeretlen, vagy a szakember nem tudta megerősíteni a rendelkezésre álló adatokat.
A Bloomcabin pergola telepítéséhez összeállított munkatervben rögzítsék, ki ellenőrzi a jelöléseket, ki vezeti a feltárást, és kihez fordul a kivitelező eltérés vagy ismeretlen cső és kábel esetén. A résztvevők még a munkakezdés előtt egyezzenek meg abban, hogyan jelzik a bizonytalan helyzetet, és ki egyezteti a folytatás feltételeit az érintett szakemberrel. Ez különösen akkor fontos, ha a feltárást és a pergola szerelését nem ugyanaz a csapat végzi. A munkaterület átadásakor ne maradjon szóbeli feltételezés, hogy a másik kivitelező már mindent tisztázott. A tervben a kitermelt föld és az anyagok helyét is egyeztessék: ezek ne takarják el a közműjelöléseket, és ne akadályozzák a kijelölt terület áttekintését. A szükséges helyet a kivitelezővel a tényleges munkafolyamat alapján határozzák meg, ne egy általános vázlatból vegyék át. Ha a terep, a mért nyomvonal vagy az alapozási terv eltér a megbeszélttől, álljanak meg, és a folytatás előtt vizsgálják felül a munkarendet.
Falra szerelt pergola és a falban futó vezetékek
Fali rögzítés esetén a föld alatti vezetékek mellett a falba rejtett csövek és kábelek helyét is tisztázni kell. Támpontot adhatnak a külső csapok, lámpák, aljzatok, mérőhelyek és a beltéri szerelvények, de ezekből önmagukban nem következtethető ki biztosan a falban futó útvonal. Az épület eredeti és felújítás utáni terveit is keresse elő, ha rendelkezésre állnak. A falszerkezet és a felület befolyásolhatja, milyen bemérés végezhető; a módszer kiválasztását és az eredmény értelmezését bízza hozzáértő szakemberre.
A falra szerelhető Bloomcabin pergola kiválasztása után kérje el az adott modell faloldali rögzítési rajzát, majd a tervezett furatpontokat ennek alapján egyeztessék. A rögzítés helyét és szükséges mélységét, valamint a falazat alkalmasságát ne a termék nevéből vagy egy szomszédos szerkezet példájából ítélje meg. A fal vizsgálatához a rögzítés tervezett magassága és teljes érintett sávja legyen egyértelmű, ne csak néhány hozzávetőleges pont. Ha a rajzon és a falon eltérő vonatkoztatási pontokat használnak, azokat még a kijelölés előtt egyeztessék. A felmérés eredményében külön szerepeljen, ha valamely részt nem lehetett megvizsgálni vagy az eredmény bizonytalan maradt. Ezt ne tekintsék a vezeték hiányának igazolásaként. A közműbemérés a rejtett vezetékek helyének tisztázását segíti, míg a fal teherbírásának és a rögzítési módnak az értékelése külön szakmai feladat. A két vizsgálat eredményét ugyanazon, egyeztetett terven kell összevetni. Ha emiatt változik egy rögzítési pont, az új helyre is terjedjen ki az ellenőrzés.
Mi legyen, ha egy vezeték útban van?
Ha a bemérés szerint vezeték halad át a tervezett alap vagy rögzítés helyén, ne próbálja a terv alapján önállóan arrébb tenni az oszlopot, és ne döntsön úgy, hogy a furat majd mélyebben vagy más szögben készül. Az eltolás megváltoztathatja a tartók elrendezését, ezért a pergola szerkezeti tervét is felül kell vizsgálni. Lehetséges megoldás lehet az elrendezés módosítása vagy a vezeték szakember általi áthelyezésének vizsgálata, de ezekről az érintett kivitelezőknek és szakembereknek kell dönteniük. A közműbiztonság és a szerkezeti megfelelőség együtt mérlegelendő.
A bioklimatikus pergola választásakor is az adott modell jóváhagyott rögzítési rajzából kell kiindulni, nem egy helyszínen rögtönzött eltolásból. A módosítás egyeztetésekor legyen egyértelmű, melyik vezeték és melyik alap vagy furat helye ütközik, illetve mi maradt bizonytalan. A lehetséges új elrendezéseket előzetes változatként különítsék el a végleges tervtől. Így nem kerülhet véletlenül kivitelezésre egy olyan vázlat, amelyet csak egy lehetséges megoldás szemléltetésére készítettek. A kiválasztott változatnál ne csupán az eredeti ütközés megszűnését vizsgálják: az új pontokat is vessék össze a bemért nyomvonalakkal. Rögzítsék, mely korábbi kitűzési pontok érvénytelenek, és gondoskodjanak arról, hogy a helyszíni jelölés is a módosított tervet kövesse. Ha a vezeték rendeltetése nem egyértelmű, előbb azonosítsák az érintett szolgáltató vagy megfelelő szakember bevonásával. Ne temessék vissza és ne hagyják figyelmen kívül a bizonytalan szakaszt. A döntés eredményét minden érintett kivitelező ugyanabból a frissített tervből ismerje meg, ne egymásnak továbbadott szóbeli leírásból.
Milyen szakmai egyeztetésre és dokumentumokra van szükség?
A közműbemérő a vezetékek helyének tisztázásában segít, a pergola kivitelezője a tervezett munkafolyamatot ismeri, a szerkezeti szakember pedig a rögzítési terv és az aljzat megfelelőségét értékeli. Ha egy vezeték azonosítása vagy kezelése kérdéses, az érintett szolgáltató vagy a vezetékért felelős szakember bevonása is szükséges lehet. Ne várja el egyetlen szereplőtől, hogy a feladat minden részét automatikusan ellenőrizze: a szerepeket, a nyitott kérdéseket és a döntés felelősét előre tisztázzák, lehetőleg írásban.
A munkakezdéshez legyen elérhető a bemért nyomvonalakat és bizonytalanságokat mutató helyszínrajz, a kiválasztott modell jóváhagyott rögzítési terve, valamint az aljzat állapotát alátámasztó felmérés vagy dokumentáció. A falra szerelhető modell esetén a faloldali rögzítés tervét és a falban futó vezetékek adatait is együtt kezeljék. Az egyeztetéshez készítsenek rövid összefoglalót a még nyitott kérdésekről: mihez hiányzik helyszíni adat, melyik eltérésről kell dönteni, és ki ad rá választ. Minden kérdés mellé kerüljön a kapcsolódó rajz vagy felmérési rész megnevezése, hogy ne kelljen több dokumentumban keresni, mire vonatkozik. A válasz után az összefoglalót és az érintett tervet is frissítsék. Jelöljék a dokumentumok változatát és dátumát, a korábbi példányokat pedig különítsék el az aktuálisaktól. Kérje, hogy minden érintett kivitelező ugyanazt a végleges változatot használja, és az is legyen tisztázva, kinél érhető el a munkavégzés alatt. Ez az átadás a különböző szakmai feladatok összehangolását szolgálja; nem helyettesíti az egyes vizsgálatokat.
Utolsó egyeztetés a kivitelezés előtt
A munkakezdés előtt a kivitelezővel a helyszínen is járják végig a rajzon szereplő nyomvonalakat és a pergola kijelölt pontjait. Ellenőrizzék, hogy a bemérés a végleges helyszínrajzra, a kiválasztott modellre és az aktuális alapozási tervre vonatkozik-e. Nézzék meg, hogy a jelölések olvashatók-e, nem takarta-e el őket növényzet, föld vagy építőanyag. Minden munkát végző személy ismerje a bizonytalan, illetve a munkavégzésből kizárt területeket. A bejáráson az aznapi munkával érintett részeket is azonosítsák: hol történik feltárás, hol készül furat, és hol lesz csupán anyagmozgatás. Így a csapat ugyanahhoz a rajzhoz tudja kapcsolni a saját feladatát. Ha a felmérés óta változott az elrendezés vagy új információ került elő, azt még a munkakezdés előtt beszéljék át. A nyitott kérdések ne maradjanak a gépkezelő vagy a szerelő helyszíni mérlegelésére. Ha a rajz és a terep nem egyezik, ne egyeztetés nélkül korrigálják a kitűzést, hanem tisztázzák az eltérés okát.
A feltárás és telepítés során rögzített adatokat őrizzék meg a karbantartáshoz és a későbbi munkákhoz. A kivitelező dokumentálja az eltéréseket, a vezetékek ténylegesen megfigyelt helyét és a végleges rögzítési pontokat, lehetőleg friss helyszínrajzzal és azonosítható fényképekkel. A feljegyzésekben különüljön el, amit közvetlenül láttak a feltárásban, attól, amit korábbi rajzból vagy bemérésből vettek át. A megfigyelt vezetékszakaszt ne hosszabbítsák meg a rajzon ellenőrzöttként olyan területre, amelyet nem tártak fel. A fényképekhez tartozzon dátum és helymegjelölés, a rajzon pedig legyen visszakereshető, melyik részletet mutatják. A régi, már nem érvényes jelöléseket az átadott dokumentumokon is különítsék el az aktuális adatoktól. A tulajdonos olyan összerendezett anyagot kapjon, amelyből később is érthető, hol dolgoztak és mi maradt bizonytalan. Így a telepítés során szerzett információ a következő kerti vagy épületgépészeti munkánál is felhasználható lesz, nem vész el a munkaterület lezárásával.
Gyakori kérdések
Elég a közműszolgáltató nyilvántartásában szereplő rajz?
Önmagában nem feltétlenül. A rajz nem biztos, hogy feltünteti a magáncélú öntöző-, világítási vagy más utólag telepített vezetékeket, és a jelölt nyomvonal sem feltétlenül pontos helyszíni bemérés. A dokumentumokat ezért a tervezett munkaterületen végzett szakmai felméréssel kell összevetni.
Kiváltható a helyszíni felmérés egy otthoni vezetékkeresővel?
Ne alapozza erre a rögzítési pontok kijelölését. Egy egyszerű kereső nem feltétlenül érzékeli az összes vezetéktípust, és a jelzés értelmezése is hozzáértést igényel. A teljes munkaterület vizsgálatát és a bizonytalan eredmények tisztázását bízza megfelelő szakemberre.
Mikor véglegesítsem a pergola oszlopainak helyét?
A közműadatok összegyűjtése és a helyszíni bemérés után, amikor már a kiválasztott modellhez tartozó rögzítési tervet is összevetették a helyszínnel. Az alapozás tényleges kiterjedését is figyelembe kell venni, nem csupán az oszlop középvonalát. Eltérés esetén a tervet még a feltárás előtt módosítsák.
Milyen távol legyen a rögzítési pont egy vezetéktől?
Nincs minden helyszínre alkalmazható, egységes távolság. A szükséges elhelyezést a vezeték adatai, a feltárás módja, a pergola rögzítési terve és a szakmai előírások alapján kell egyeztetni az érintett szakemberekkel. Ne tolja el önállóan az oszlopot, és ne mélyítse meg a furatot.
Mit tegyek, ha a feltárás során ismeretlen cső vagy kábel kerül elő?
Állítsák le a munkát, és ne érintsék meg, ne mozdítsák el, illetve ne próbálják saját kezűleg azonosítani a vezetéket. A területet hagyják ki a további munkából, majd értesítsék a kivitelezés felelősét és az érintett szolgáltatót vagy szakembert. Sérülés vagy közvetlen veszély esetén kérjenek sürgős szakmai segítséget.
A pergola helyének végleges kijelölésekor a közműrajz, a helyszíni bemérés és a kiválasztott modell rögzítési terve ugyanarra az alaprajzra kerüljön. Így az oszlopok és az alapozás nem feltételezett, hanem ellenőrzött nyomvonalakhoz igazíthatók. Ha a helyszíni adatok eltérnek a tervektől, a feltárás megállítása és a terv szakmai felülvizsgálata biztonságosabb döntés, mint az utólagos, rögtönzött korrekció.
