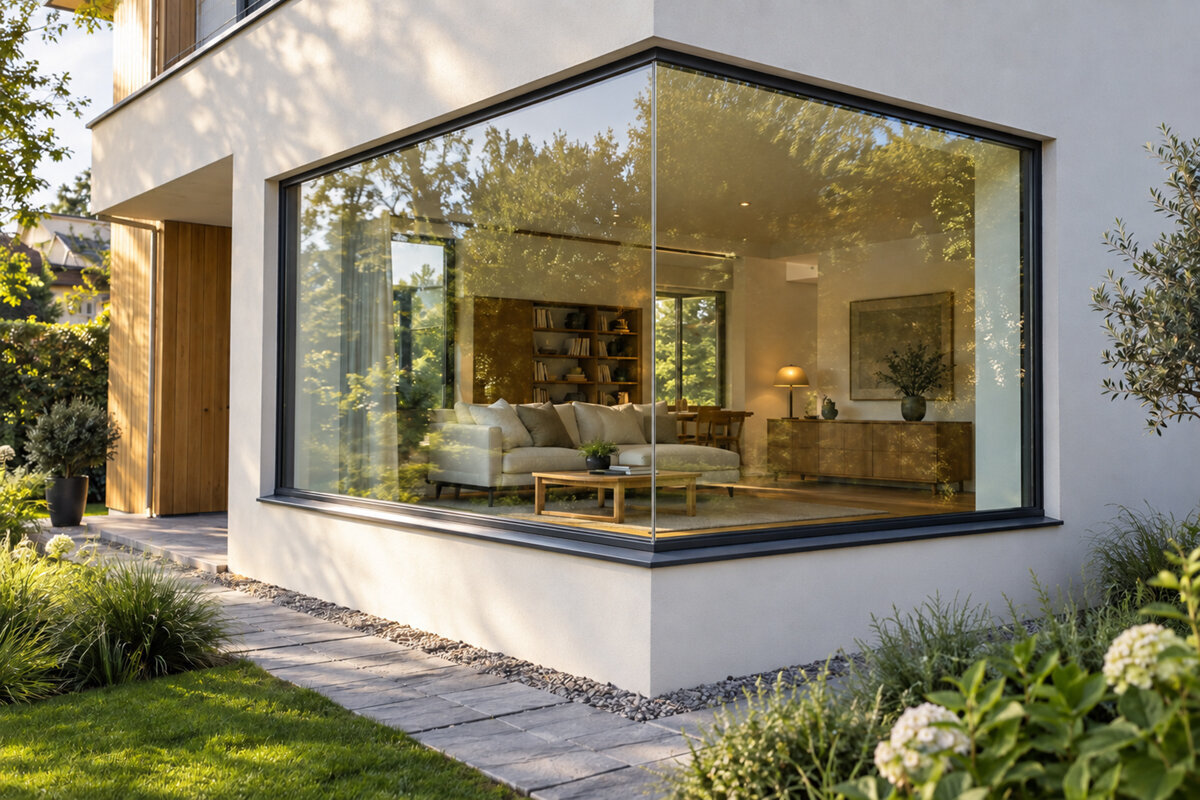

Sarokablak tervezése: üvegsarok vagy sarokoszlop?
Ablaktervezés
A sarokablak nemcsak azt határozza meg, mennyi fény jut a helyiségbe. Meghatározza azt is, hol ér véget a kilátás, hogyan rendezhető be belül a sarok, és miként találkozik egymással a tető, a fal, a vízszigetelés és az ablakcsatlakozás. Már korán alapvető döntést kell hozni: a külső saroknál látszólag folytatódjon az üveg, vagy látható sarokoszlop tagolja a két ablaksíkot? Az üvegsarok a kilátást helyezi előtérbe. A sarokoszlop ezzel szemben egyértelmű szerkezeti középpontot ad, és egyszerűbbé teheti a fix mezők és nyíló szárnyak felosztását. A jó döntéshez nem elegendő egy homlokzati látványterv. Az ablaknyitási módok, osztások és rendelési méretek rögzítése előtt együtt hasonlítsa össze a látványt, a használatot, a méreteket, a tartószerkezetet és a csatlakozási részleteket.
01 / A térhatás meghatározása
A döntés a helyiségből nyíló kilátással kezdődik
Ne először a ház előtt állva képzelje el az ablakot, hanem a későbbi ülőhelyről nézve. Üvegsaroknál a tekintet az épület sarkánál a lehető legkevesebb megszakítással halad tovább. Ez étkezőben, kanapé mellett vagy munkahely közelében erősebben bevonhatja a külső teret. Ugyanakkor maga a sarok is hangsúlyos elemmé válik: előtte jobban érvényesülnek a függönyök, magas növények vagy mennyezetig érő polcok. A sarokoszlop viszont két világosan keretezett irányba vezeti a tekintetet. Ez nem pusztán kompromisszum. Tagolt homlokzatnál, kisebb falfelületeknél vagy tudatosan klasszikus megjelenésnél a függőleges vonal lehet a célszerűbb nyugalmi pont.
Vizsgálja a látványt több napszakban és a helyiség mindkét irányából. Az egyik oldalon kert, a másikon szomszédos épület, behajtó vagy kevésbé vonzó fal lehet. Ilyenkor a megszakítás nélküli panoráma nem feltétlenül a legnagyobb előny. Az alaprajzba rajzolja be, hol ülnek, állnak és közlekednek az emberek; jelölje az asztalmagasságot, a háttámlákat és a lehetséges függönyöket is. Így kiderül, valóban megnyitja-e a sarok a kívánt látványt, vagy az oszlop inkább tájékozódási pontot teremt. A tervezési egyeztetésen kérjen belső nézetet a tervezett keretszélességekkel, ne csak külső homlokzati képet. A sarok hatását a mindennapokban elsősorban belülről érzékelik.
Az üvegsarok és a sarokoszlop eltérő szerkezeti feladat
Üvegsaroknál két üvegezés találkozik az épület sarkán. Az átmenetnek keskeny, nyugodt fugaként kell megjelennie, de az elem mozgásait és csatlakozásait is kezelnie kell. A sarok ezért nem közönséges fix mező, amelyet utólag egyszerűen össze lehet illeszteni. A tartószerkezetet, a keretvezetést, az üvegfelépítést, a tömítési koncepciót és a kapcsolódó falszerkezet kialakítását kezdettől össze kell hangolni. A nyílás feletti terhek levezetését az illetékes szakági tervező tisztázza. A kevés keretet mutató megjelenésből nem következik, hogy maga a sarok teherhordó szerepet tölthet be. A változatok összehasonlításához ezért ne csak nézeteket, hanem egy szemmagasságban felvett vízszintes metszetet, valamint a szemöldökön és a parapeten áthaladó függőleges metszetet is kérjen. Ezeken egyértelműen jelöljék az üvegillesztést, a keret helyzetét, az oszlopot, a kapcsolódó falrétegrendet és a látható belső élt. Csak ez az összevetés mutatja meg, hogy két kívülről hasonló terv szerkezetileg és térben valóban ugyanazt nyújtja-e.
A sarokoszlop két ablaksík között látható kapcsolatot képez. Meghatározott pontot ad a keretek találkozásához, és a teherlevezetés tervezési ábrázolását is megkönnyítheti. Ez a változat sem vizsgálat nélküli szabványrészlet: az oszlop szélessége, homlokzati síkhoz viszonyított helyzete, valamint a belső és külső csatlakozások módosítják az arányokat. Az oszlopot tudatosan alakítsa ki, ne maradékméretként kezelje. Méretarányos rajzon hasonlítsa össze a karcsúbb és markánsabb kialakításokat. Nem csupán a legkisebb látható szélesség számít, hanem a szintmagassághoz, az ablakosztáshoz és a homlokzat további függőleges vonalaihoz illő arány is. Rögzítse azt is, hogy belül az oszlop középre kerüljön-e, az egyik ablak felé tolva jelenjen-e meg, vagy falélhez igazodjon. Ez a helyzet ugyanúgy befolyásolja a könyöklőt, a burkolatot és a bútorozást, mint a külső képet.
02 / A nyílás tervezése
A fix üvegezés nyugalmat, a nyitás használhatóságot ad
A legszebb sarok gyakran nagyrészt fix üvegezésű. A fix mezőknek nincs szárnymozgásuk és fogantyújuk az üvegfelületen, ezért nyugodt marad a látvány. Széles, akadálytalan ablaksík kiindulópontjaként egy fix üvegezésű ablak szolgálhat. A terméknév a fix üvegezést jelöli, nem azt, hogy kész sarokmegoldásként alkalmazható. A konkrét sarokhoz külön kell megtervezni a méreteket, a rögzítést, a csatlakozást és a szomszédos elemekkel való kapcsolatot. Kérdezze meg ezért: melyik felületnek kell valóban nyithatónak lennie, és melyik szolgál kizárólag a fény beengedésére és a kilátás biztosítására? Ez megakadályozza, hogy a panorámafelület feleslegesen sok mozgó elemmel telítődjön. Vegye számba azt is, milyen szellőzési lehetőségeket kínálnak már a helyiség más ablakai vagy ajtói. Így a saroknál a nyitási igény a használat, nem pusztán a szimmetria alapján ítélhető meg.
A szellőzésnek ott kell történnie, ahol a mindennapokban kényelmesen szabályozható. Közvetlenül a sarokban nyíló szárny akkor lehet célszerű, ha jól elérhető marad, és mozgása nem ütközik bútorokba. Gyakran praktikusabb a nyílást a sarokrész mellé helyezni, magát a sarkot pedig fixen hagyni. Gondoljon a tisztításra, az étkezőasztal mögötti kilincsre és arra a területre, amelyet a szárny nyitáskor igénybe vesz. Egy egyszárnyú, befelé nyíló ablak például a befelé nyíló egyszárnyú ablak külön kategóriáját mutatja. Az, hogy sarokszerkezettel kombinálható-e, projektspecifikus kérdés. A kívánt nyitásirányt már az alaprajzon rögzítse. Jelölje azt is, honnan kezelhető a kilincs, és melyik felületnek kell tisztításhoz elérhetőnek lennie.
A nyitásirány mindkét oldalon helyet igényel
A befelé nyíló szárny hatással van a bútorokra, függönyökre és a közlekedési útvonalakra. Ne csak az ablak szélességét mérje meg, hanem rajzolja be a tényleges nyitási ívet is. Konyhasarokban felső szekrények, csaptelepek vagy lámpák nehezíthetik a kezelést; nappaliban pedig éppen ott állhat egy fotel, ahol a szárny mozogna. A kifelé nyíló változatok a mozgást a külső térbe helyezik, de ott is szabad hely kell a szárnynak, és össze kell hangolni a terasz használatával, növényekkel vagy árnyékolással. A döntés tehát a teljes környezetről szól, nem csak a kedvelt homlokzati képről. A szárnyat ne csak zárt és teljesen nyitott helyzetben vizsgálja, hanem abban az állásban is, amelyet rövid szellőztetéshez rendszerint használna.
Magasabban elhelyezett vagy laposabb nyílásokhoz egy felül pántolt, kifelé nyíló ablak eltérő kezelési logikát jelenthet. Nem egyszerű helyettesítője egy teljes értékű sarokszárnynak, hanem mód arra, hogy a szellőzés tudatosan elkülönüljön a nagy üvegfelülettől. A választás előtt tisztázza, ki éri el a fogantyút, hogyan kezelhető a szárny szélben, és a külső árnyékolás önállóan mozgatható-e. A tisztításhoz is követhető megoldás szükséges. Fogalmazza meg pontosan az igényt: „A bal oldali mező szellőzzön, a jobb oldali sarok őrizze meg a kilátást” hasznosabb a tervezéshez, mint az, hogy „a sarok nyitható legyen”. Egészítse ki azzal, elfogadható-e a bútor fölötti kezelés, vagy a hozzáférésnek tartósan szabadnak kell maradnia.
03 / A szerkezet összehangolása
A homlokzati lépték és osztások összehangolása
A sarokablak akkor hat meggyőzően, ha osztásai illeszkednek a többi nyíláshoz. Hasonlítsa össze a parapetmagasságokat, szemöldökvonalakat és függőleges fugák helyét a mellette és felette lévő ablakokkal. Az üvegsarok optikailag összevonhat két homlokzati felületet, ezért a vonalak eltérései különösen feltűnők. A sarokoszlop viszont tudatos elválasztás lehet, amely rendezi a két oldalon különböző ablakszélességeket. A rajzon a külső elemeket is tüntesse fel: ejtőcsövek, tetőtúlnyúlások, kávák és árnyékolódobozok sokszor erősebben befolyásolják a sarok tisztaságát, mint maga az üveg. Az arányokat frontálisan és ferde megközelítésből is ellenőrizze, mert ebből a nézetből a keretek, oszlopok és falélek egymásra vetülnek.
Az ablakosztókról külön kell dönteni. A díszosztók rácsot rajzolnak ki anélkül, hogy szerkezetileg megosztanák az üvegezést; az üvegosztó bordák ténylegesen megosztják azt. Mindkettő másként hat sarokban, mint egyenes ablakfalon, mert a raszterek az épületsarkon találkoznak. Határozza meg, hogy a vonalak folytatódjanak-e a sarok körül, tükröződjenek-e, vagy szándékosan szakadjanak meg. Egy „Kombi” kifelé nyíló, oldalpántos ablak a tagolt ablakmegjelenés példájaként szolgálhat, anélkül hogy ebből következtetni lehetne a konkrét sarokkialakításra. Kérjen egymás melletti nézetet mindkét homlokzati oldalról. Csak így látható, hogy az osztók és az oszlop egységes képet alkotnak-e, vagy véletlenszerűen ütköznek. Minden vonal magasságát és vonatkoztatási pontját rögzítse, hogy az eltérő ablakszélességek ne vezessenek eltolódott raszterhez.
A csatlakozófugák fontosabbak a tökéletes látványtervnél
Sarokban több sík találkozik, mint egy egyenes falba épített egyetlen ablaknál: a belső felületet, a teherhordó vagy merevítő elemeket, a hőszigetelést, a külső burkolatot és az ablakcsatlakozásokat összefüggő részletként kell kezelni. Olyan csatlakozási koncepció szükséges, amely védi a fugákat az időjárástól, megfelelően összehangolja a belső és külső rétegeket, és számol a tervezett mozgásokkal. A keskeny üvegsarok különösen kevéssé tűri a tisztázatlan átmeneteket, mert széles keretek nem fedik el őket. A kiviteli terv ezért ne álljon meg a perspektivikus ábrázolásnál. Kérjen metszeteket a sarkon keresztül, és tisztázza, ki felel az ablakbeszállítás, a szerkezetépítés és a homlokzati munka összehangolásáért. Célszerű legalább egy parapetmagasságban vett metszet, egy felső lezárási részlet és az alsó csatlakozás ábrázolása. Ne csak a vonalakat, hanem a szerelési sorrendet is hasonlítsa össze: egy papíron logikus részlet is hagyhatja tisztázatlanul, melyik szakág dolgozik először, vagy melyik felületnek kell később hozzáférhetőnek maradnia.
A sarokoszlop nem szünteti meg a csatlakozási feladatot, de láthatóvá és gyakran könnyebben követhetővé teszi az elválasztást. Itt is oldalsó és felső csatlakozások keletkeznek, amelyeknek illeniük kell a falrétegrendhez és a vízszigeteléshez. Az időzítés fontos: ha az ablakméreteket a meghatározó fal- és homlokzati részletek tisztázása előtt rendelik meg, később rögtönzött átmenet alakulhat ki. Egyeztesse, mely méretek vonatkoznak a szerkezetkész nyílásra, melyek a kész homlokzatra, és melyek a szabad üveg- vagy keretméretek. Minden rajzon nevezze meg a vonatkoztatási síkot. Ez az egyszerű fegyelem megelőzi a félreértéseket, ha több szakág dolgozik ugyanazon a sarkon. Egészítse ki a terveket tervverzió- és dátumjóváhagyással, hogy a felmérés, ajánlat és gyártmányterv ne eltérő rajzállapotokon alapuljon. A falvastagság vagy homlokzati rétegrend módosítását rendelés előtt ismét ellenőrizni kell a sarokrészlethez képest.
04 / A részletek ellenőrzése
A napsugárzás, magánszféra és árnyékolás együttes kezelése
A két irányba néző üvegfelületek fény- és hőterhelése is eltér. Egy sarok reggel az egyik, később a másik irányból lehet világos; közben képernyőn tükröződés vagy az étkezőasztalnál zavaró vakítás jelentkezhet. Az üvegfelületek rögzítése előtt figyelje meg a helyszínt: hol lesz a képernyő, az ülőpad és a főzőzóna? Mely külső felületeket használják nyáron? A nagyobb üvegfelület nem automatikusan kellemesebb, ha nehezen bútorozhatóvá teszi a szobát. A szakági tervezés a tervezett üvegezést és a nyári komfortot a teljes terv részeként értékelheti. A vásárlási döntéshez hasznos írásban rögzíteni a kívánt fényminőségeket és a problémás napszakokat. A két tájolást külön kezelje, ne egyetlen közös követelményt fogalmazzon meg az egész sarokablakra.
A külső és belső árnyékolás eltérő feladatot lát el, és másként változtatja meg a sarok látványát. Üvegsaroknál a vezetés ne törje meg optikailag a keskeny átmenetet, és ne akadályozza a kezelést. Sarokoszlopnál a függőleges vonal viszont logikus hely lehet különálló elemekhez. A magánszférát is konkrétan tervezze: az egyik oldal a kert felé nyitott lehet, a másik egy közeli út felé nézhet. Ilyenkor az átláthatóság, nyitás és árnyékolás a két oldalon eltérően kezelhető. A könyöklőt, függönysínt és lehetséges rovarhálókat is korán hangolja össze, hogy ne a szerelés után váljanak feltűnő kiegészítővé. Kérdezze meg azt is, hol helyezkednek el a kezelőelemek, vezetősínek és textilcsomagok nyitott állapotban, és mekkora üvegfelületet takarnak.
A teraszkijáratot ne erőltesse az üvegsarokba
Ha a sarok terasz vagy erkély mellett van, az ajtó kérdését önállóan kell megválaszolni. A kijárathoz követhető közlekedési útvonal, elegendő szabad hely a nyitáshoz vagy toláshoz, valamint a belső és külső padló kapcsolatának projektszintű megoldása szükséges. Az üvegsarok ne legyen egyszerre kilátópont, szellőzőszárny és fő átjáró csupán azért, hogy minél kevesebb keret látszódjon. Gyakran nyugodtabb az összkép, ha a sarok fix üvegezésként zárul, a kijárat pedig az egyik kapcsolódó ablaksíkon kap helyet. Így a kilátás, a bútorozás és a közlekedés tisztábban szervezhető. Az alaprajzon jelölje a napi útvonalat és a ritkább helyzeteket is, például nagyobb tárgyak kivitelét vagy teraszbútorok mozgatását.
Egy Patio Life emelő-tolóajtó külön ajtókonfigurációt jelöl, és a teljes koncepció kapcsolódó elemeként vizsgálható. Más tolóajtók is szóba jöhetnek önálló kijárati alternatívaként. A terméknevekből nem következik meghatározott küszöb, méret vagy sarokkapcsolat. Fontosabb a kérdések sorrendje: hol kezdődik az átjáró, hol álljon nyitott állapotban az elem, és hol marad hely az ülőbútoroknak? Nyíló teraszajtónál ugyanezeket másképp kell vizsgálni, mert számolni kell a nyitási ívvel. Rajzoljon be egy tipikus használati helyzetet: tálca a konyhából, ajtókezelés, két ember az átjáróban és egy szék a teraszon. Az ilyen mindennapi jelenetek gyorsan megmutatják, hogy az elegáns terv a gyakorlatban is működik-e.
05 / A rendelés előkészítése
Az átalakítás és az új építés eltérő állapotfelmérést igényel
Új építésnél a faltengelyek, szemöldökzóna és ablakosztás viszonylag korán összehangolható. Átalakításnál a meglévő nyílások, födémtámaszok, vezetékek és homlokzati rétegrend szabják meg a keretet. Egy látszólag egyszerű sarok felé történő bővítés ezért jelentős beavatkozást válthat ki. A kívánt saroknézet rögzítése előtt szakemberrel méresse fel a meglévő állapotot. Nemcsak a látható méretek fontosak, hanem a vakolat vagy burkolat mögötti rétegek és a kapcsolódó fal szerepe is. A helyszíni felmérés és az egyeztetett tervdokumentáció megbízhatóbb, mint a régi építészeti rajzok méretei. Az eltéréseket és a nem vizsgálható területeket kifejezetten rögzítse, hogy ne kerüljenek észrevétlenül biztos alapadatként az ajánlatba vagy rendelésbe.
Régebbi épületeknél a meglévő formai nyelv is hasznos mérce. Egy kétszárnyú, befelé nyíló ablak például kétszárnyú, befelé nyíló ablakkategóriát képvisel; hogy ez az osztás illik-e egy adott meglévő épülethez és sarokhoz, külön kell megítélni. Előfordulhat, hogy egy világosan tagolt szárnyakkal kialakított sarokoszlop meggyőzőbben illeszkedik a meglévő homlokzati rendbe, mint egy szinte keret nélküli üvegsarok. Máskor egy modern bővítés tudatosan más nyelvet használhat. Ne kizárólag egyetlen nézet alapján döntsön. Helyezze egymás mellé a meglévő épület fotóját, a teljes homlokzatot, az alaprajzot és a metszetet, majd határozza meg, mely vonalakat veszi át, és melyeket változtat meg szándékosan. Vizsgálja meg a belső kávákat, könyöklőket és meglévő burkolatokat is, amelyek külső fotókon nem láthatók.
Egyértelmű rendelési alap az ajánlatkéréshez
Az összehasonlítható ajánlathoz a szélesség és magasság kevés. Minden ablaksíkhoz írja le az épületen belüli helyet, a fix és nyíló mezőket, a nyitásirányt, osztásokat, kilincsoldalt, a kívánt belső és külső látványt, valamint a tervezett csatlakozásokat. Egészítse ki a falrétegrenddel, a homlokzati síkkal, és azzal, hogy a sarok üveg–üveg kapcsolattal vagy oszloppal készüljön. Különleges formáknál fix üvegezésű háromszög- és ferde ablakok lehetnek megfelelő kategóriák ugyanazon helyiség további felületeihez; a cím csak a háromszög- és ferde forma fix üvegezését erősíti meg. Ne következtessen ebből közös sarokmegoldásra. Minden kapcsolat saját műszaki jóváhagyást igényel. Az ajánlatokat azonos változatszerkezetben kérje: üvegsarok, sarokoszlop, és szükség esetén egyszerűsített megoldás két különálló ablaknyílással. Az eltéréseket, kizárt szolgáltatásokat és nyitott részleteket kifejezetten sorolják fel. Csak így nem hasonlít össze véletlenül eltérő részletességgel kidolgozott csomagokat.
A nyitott kérdéseket hagyja láthatóan nyitva; ne alapozzon hallgatólagos feltételezésekre. Jó kérdések az ajánlattevőhöz és a szakági tervezőhöz: milyen látható szélességek készülnek a sarokban? Hol lesznek a keretek és fugák? Mely mezők nyílnak, hogyan kezelhetők, és miként tervezik a tisztításukat? Mely rajzok rögzítik a csatlakozási részleteket? Ki ellenőrzi a méreteket rendelés előtt? A szállítási időt és a projektfolyamatot is együtt vizsgálja: a Bloomcabin a megrendelés visszaigazolásától függően 4–6 hetes szállítást jelez; az ablakok és ajtók kereskedelmi jótállási ideje 5 év. Ezek az adatok nem helyettesítik az Ön projektjének határidő- vagy alkalmassági ellenőrzését. Rendelni csak a terv, a felmérés és a felelősségi körök tisztázása után érdemes. A jóváhagyott változatot, színeket, osztásokat, nyitásirányokat és csatlakozási rajzokat végső ellenőrzőlistán rögzítse.
Gyakori kérdések
Mindig jobb az üvegsarok, mint a sarokoszlop?
Nem. Az üvegsarok a lehető legmegszakításmentesebb kilátást helyezi előtérbe, míg a sarokoszlop egyértelműen tagolja a homlokzatot és világos keretvonalat ad. A helyiség látványa, a tartószerkezeti és csatlakozási tervezés, a nyitási igény és a többi ablakhoz való illeszkedés dönt. Mindkét megoldás lehet formailag következetes.
Teljesen nyitható lehet egy sarokablak?
A nyíló mezők alapvetően tervezési igényként megfogalmazhatók, de a konkrét megoldás a szerkezettől, méretosztástól, nyitásiránytól és csatlakozástól függ. Gyakran maga a sarokrész fix marad, míg a szomszédos mező biztosítja a szellőzést. Így a kezelés, bútorozás és a nyugodt saroknézet jobban elkülönül egymástól.
Milyen méretek szükségesek egy első érdeklődéshez?
Hasznos minden ablaksík szerkezetkész nyílásszélessége és -magassága, a falrétegrend, a homlokzati sík, az alaprajzi helyzet és a meglévő állapot fényképei. Egészítse ki a kívánt üvegsarokkal vagy oszlopos sarokkal, a fix mezőkkel, nyitásirányokkal és osztásokkal. Rendeléshez azonban a méreteket és részleteket projektspecifikusan ellenőrizni és véglegesen egyeztetni kell.
Hogyan tervezzek belátásvédelmet sarokablakhoz?
A két látványirányt külön értékelje. Az egyik oldal maradhat átlátható, míg a másiknak erősebb belátásvédelemre lehet szüksége. Korán határozza meg, hová kerülnek a függönyök, belső megoldások vagy külső árnyékolók vezetései. Ezek az elemek befolyásolják a kezelést és a megjelenést, különösen akkor, ha az üvegsaroknak visszafogott hatásúnak kell maradnia.
A teraszajtó legyen a sarok része?
Működhet így, de nem feltétlenül ez a legjobb elrendezés. Vizsgálja meg a közlekedési útvonalat, a szárnyak vagy tolóelemek helyigényét, a bútorokat és a külső teret. Egy külön elhelyezett kijárat melletti fix üvegsarok elválasztja egymástól a kilátást és a közlekedést. Ez gyakran átláthatóbb, mindennap jól használható térszervezést eredményez.
Következő lépés
Az üvegsarok és a sarokoszlop közötti választás az egész helyiségről szóló döntés, nem egyetlen ablakrészletről. Az üvegsarok akkor illik, ha a széles kilátás és a nyugodt üvegfelület áll a középpontban, és a terv következetesen kezeli a nagy körültekintést igénylő átmenetet. A sarokoszlop akkor megfelelő, ha az osztásnak, a nyitásnak és a homlokzati rendnek látható középpontra van szüksége. Először határozza meg a kilátási irányokat, a használatot és a nyitható felületeket. Ezután egyeztesse a tartószerkezetet, a falrétegrendet, az árnyékolást és a csatlakozásokat az illetékes szakemberekkel. Teljes rajz- és kérdéslistával a vonzó saroknézet megbízható alappá válik az ajánlatkéréshez, a felméréshez és a rendeléshez.
