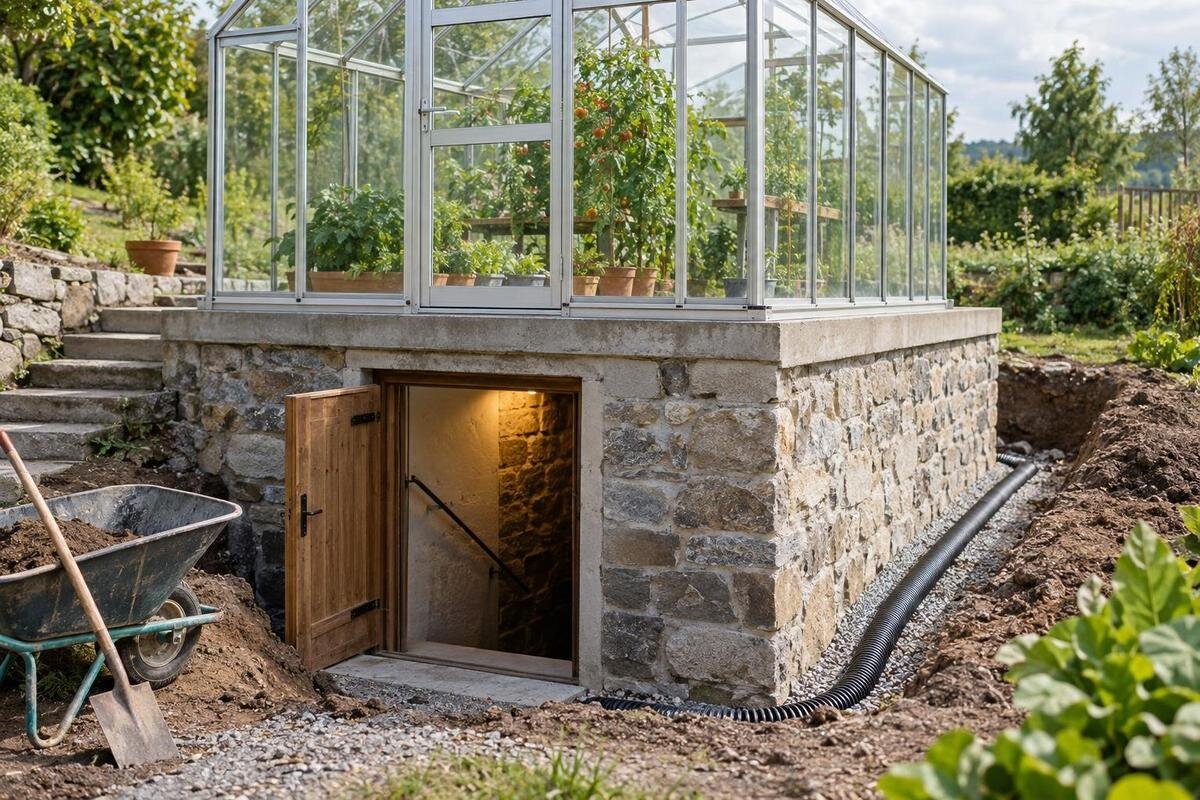

Üvegház telepítése pince vagy föld alatti tér fölé
Üvegház pincefödém felett
Ha az üvegház alatt pince, mélygarázs vagy más föld alatti helyiség húzódik, a felszíni burkolat nem árulja el, milyen szerkezet viseli majd a terhelést. A döntést a födém és alátámasztásai, a kiválasztott üvegház alaprajza és rögzítése, valamint a vízszigetelés és a vízelvezetés együtt határozza meg. A helyszínt ezért már a modell kiválasztása előtt tartószerkezeti és szigetelési szempontból is át kell tekinteni.
A pince fölötti födém szerepe az üvegház alatt
Talajon álló üvegháznál az alap a megfelelően előkészített talajra vagy más, megtervezett fogadószerkezetre adja át a terheket. Pince fölött a látható burkolat alatt födém, esetleg védő-, hőszigetelő és vízelvezető réteg, majd egy föld alatti helyiség található. A burkolat, a feltöltés vagy a növényesített felület nem árulja el, hol futnak a teherhordó falak, gerendák és oszlopok, illetve milyen igénybevételre készült a födém. A pincefödém, egy mélygarázs teteje és egy régi boltozott tároló eltérő szerkezet lehet; nem indokolt hozzájuk ugyanazt az alátámasztást feltételezni. Az sem elegendő bizonyíték, hogy a felszín síknak és masszívnak látszik.
Az első kérdés nem az, hogy az üvegház fizikailag elfér-e, hanem hogy a váz és a használat során keletkező erők eljutnak-e a megfelelő tartóelemekig anélkül, hogy kedvezőtlenül terhelnék a szerkezetet vagy az épületet védő rétegeket. Ha a födémet terasznak vagy tetőkertnek használták, annak dokumentált kialakítása hasznos kiindulópont, de önmagában nem igazolja egy új üvegház telepíthetőségét. A Tágas üvegház oldalán megadott 47–70 m²-es tartomány a termék alapterületét jelöli, nem a pincefödém teherbírását. A tényleges rétegrend és tartószerkezeti kialakítás megismerése nélkül ne induljon ki a kerti talajra vonatkozó általános alapozási feltételezésekből.
A terhelés útja a váztól az alapozásig
Végig kell követni, hogyan jut el minden teher az üvegház vázától az építmény alapozásán keresztül a talajig. Az erők a gyártó által meghatározott talpprofilra vagy felfekvési pontokra, onnan a fogadószerkezetre, majd a födémre kerülnek; a födém ezután a gerendák, falak vagy oszlopok közvetítésével adja tovább őket az alapozásnak. A lánc bármelyik eleme korlátozhatja a megoldást. Ha a talpprofil egy födémszakasz közepére esik, nem feltételezhető, hogy az alatta lévő teherhordó elemekhez való kapcsolata megfelelő. A látható felület folytonossága nem bizonyítja, hogy alatta mindenütt azonos a szerkezet. Az összevetéshez olyan rajz szükséges, amelyen az üvegház körvonala és a meglévő tartóelemek helye együtt látható. Így a statikus nem csupán két külön alaprajzot kap, hanem egyértelműen azonosíthatja, melyik talpprofil melyik födémszakasz fölé kerülne. Ha a pince és a felszíni burkolat határa nem esik egybe, ezt az eltérést is jelölje a felmérésen.
Az üvegház saját tömege csak egy vizsgálandó tényező. A tervezőnek figyelembe kell vennie a szélből és hóból származó igénybevételeket, a szerelés és karbantartás közbeni terheket, valamint az előre tervezett polcokat, ágyásokat, víztartályokat és más berendezéseket. A szél az üvegházon keresztül oldalirányú erőt adhat át, a rögzítésen pedig elemelő hatást is okozhat, ezért az ellenőrzés nem szűkülhet a függőleges önsúlyra. A teljesen megtöltött tartályok vagy nehéz ültetőedények helye is számíthat, jelölje be őket a terven. Ezeket az igénybevételeket nem kell házilag kiszámítani: a statikus az adott modell és a helyszín alapján határozza meg a vizsgálandó eseteket. A Bloomcabin Prestige üvegház kiválasztásakor is a pontos mérethez tartozó rajzot adja át, ne csak a termék nevét.
A tartószerkezeti vizsgálathoz szükséges dokumentumok
Gyűjtse össze a föld alatti építmény tartószerkezeti dokumentációját: a födém tervét, a falak, gerendák és oszlopok helyét, az alapozásra vonatkozó adatokat, továbbá a későbbi átépítések és javítások rajzait. A pince vagy a mélygarázs korábbi és jelenlegi használatáról szóló információ is hasznos, ha rendelkezésre áll. Külön keresse elő a vízszigetelés, a hőszigetelés, a védőréteg és a vízelvezetés terveit; ezekből derülhet ki, hol húzódnak rejtett rétegek, lefolyók és csatlakozások. A régi terv a tervezett kialakítást mutatja, nem feltétlenül az évek során megváltozott valós állapotot. A dokumentumokat dátum és érintett épületrész szerint rendezze, hogy az eredeti terv és a későbbi módosítás ne keveredjen össze. A beázásokról és javításokról készítsen rövid időrendi összefoglalót, ha ezek előzményei ismertek. Ebben válassza külön a dokumentált beavatkozást attól, amiről csak szóbeli információ áll rendelkezésre. A bizonytalan adatokat ne tüntesse fel a terven igazolt szerkezeti jellemzőként.
A statikusnak adjon át pontos helyszínrajzot vagy felmérést, a teljes felületről és a szegélyekről készült fényképeket, valamint a lefolyók, hézagok és látható hibák helyét. A fénykép nem igazolja a födém teherbírását, és repedés vagy folt okát sem lehet pusztán egy képből megállapítani. A klasszikus alumínium üvegház termékoldala segíthet a termékcsalád azonosításában, de az ellenőrzéshez a kiválasztott változat pontos rajza szükséges. A szakvéleményben kérje külön jelezni, mi ismert, mi csak feltételezés, milyen korlátozás érvényes, és szükség van-e további állapotvizsgálatra. Ha hiányzik a terv, a vizsgálat módját a tartószerkezeti szakember válassza meg; ne fúrjon vagy bontson próbaképpen a rétegekbe.
Mit mutat az üvegház alapozási rajza?
Az üvegház gyártói alapozási vagy alapkeretrajza a pontos modellre, méretre és kivitelre vonatkozzon. Kérdezze meg, hogy az aktuális dokumentum feltünteti-e a teljes alaprajzi méretet, a talpprofilok vagy az alapkeret körvonalát, a felfekvési szakaszokat és az előírt rögzítési pontokat. Azt is tisztázza, milyen követelményeket támaszt a szerelési útmutató a fogadófelület síkpontosságával és teherbírásával szemben, illetve van-e eltérő rajz a választott kivitelhez. A gyártói dokumentum a termék geometriáját és összeszerelését tisztázza, de nem minősíti azt a pincefödémet, amelyre az üvegház kerül. Régi katalóguslap vagy hasonló nevű modell rajza nem biztos, hogy a jelenlegi változatra érvényes. A rajz azonosítóját és kiadását ezért a kiválasztott változat adataival együtt őrizze meg. Ha több méretet hasonlít össze, mindegyikhez a hozzá tartozó dokumentumot használja, és jelölje, melyik a megrendelésre szánt változat. A rajzok közötti eltéréseket még azelőtt tisztázza a gyártóval, hogy a helyszíni alátámasztás terve ezekre épülne.
Az alapterület önmagában kevés: eltérő formájú vagy méretű modelleknél más helyre kerülhetnek a sarkok, talpprofilok és rögzítések. A limitált kiadású alumínium üvegházak oldalán feltüntetett 3,77–28,08 m²-es tartomány a kínálat alapterületeit mutatja, nem a támaszok helyét vagy a födémre átadható terheket. A statikusnak a ténylegesen kiválasztott méret rajzát kell összevetnie a megépült szerkezettel, nem egy hozzávetőleges méretet. Ne igazítsa át saját kezűleg az alapkeretet, ne helyezzen át rögzítési pontot, és ne toldja meg a szerkezetet azért, hogy elkerüljön egy lefolyót vagy hézagot. Ilyen módosítás csak a gyártóval és a tervezőkkel egyeztetett terv alapján jöhet szóba.
A vízszigetelés védelme a telepítéskor
A pince fölötti felület alatt burkolat, aljzat, védőréteg, hőszigetelés, vízszigetelés és vízelvezető réteg is lehet, de a rétegek sorrendje és anyaga helyszínenként eltér. Egy rögzítőcsavar, dübel vagy más, nem tervezett áttörés megsértheti a víz elleni védelmet; a javításhoz ismerni kell a teljes rétegrendet és az alkalmazott rendszer részleteit. A felszíni burkolatba rögzített elem erőt adhat át az alatta lévő rétegeknek, ezért az épnek látszó járófelület önmagában nem jelenti azt, hogy a szigetelés nincs veszélyben. A védő- és vízelvezető réteget sem szabad önkényesen elvágni vagy lefedni.
Telepítés előtt szerezze be a szigetelési rajzokat, és egyeztessen a rétegrendet ismerő szakemberrel arról, hol lehet felfekvés, rögzítés vagy áttörés, és hogyan marad a rendszer később hozzáférhető. A rögzítési tervet, a statikai rajzot és a szigetelési részletet együtt kell kezelni; az egyik szakági megoldás ne sértse a másikat. Ne fogadjon el általános tömítést minden helyszínre érvényes javításként, mert a megfelelő csatlakozás a konkrét szigeteléstől és szerkezettől függ. A falhoz támasztott üvegház megnevezése önmagában azt sem igazolja, hogy egy adott pincefal vagy az ahhoz csatlakozó szigetelés alkalmas az üvegházzal való összekötésre. A falhoz kapcsolódó részleteknél is legyen egyértelmű, melyik terv mutatja a rögzítést, és melyik a vízszigetelés csatlakozását.
Csapadékvíz, lefolyók és vízelvezetés
Az üvegház tetőfelületéről a csapadék a peremek vagy az elvezető pontok felé jut; a konkrét útvonalat a kiválasztott modell és a helyszín határozza meg. Ez megváltoztathatja, hol gyűlik össze a víz a pince fölötti felületen. Jelölje be a meglévő tető- és felszíni lefolyókat, összefolyókat, hézagokat és szegélyeket, majd ellenőrizze, hogy az alapkeret nem takarja-e el ezeket. A tisztításhoz és ellenőrzéshez később is maradjon hozzáférés; a lefolyó karbantartása ne váljon lehetetlenné attól, hogy az üvegház alá vagy egy takart sarokba kerül. Az öntözésből, mosásból és növénygondozásból származó víz útját is gondolja végig, hogy az ne a falcsatlakozáshoz, hézaghoz vagy rögzítési ponthoz jusson.
A helyszínrajzon tüntesse fel, merre lejt a felület, milyen irányban vezeti el a vizet a vízelvezető réteg, és hová jut a csapadék a meglévő lefolyókból; a rétegek működését szakember ellenőrizze. A burkolat szintjéből nem lehet biztosan következtetni a burkolat alatti rétegekben haladó víz útjára. A felmérésen külön jelölje a felszínen megfigyelhető vízmozgást és a tervekből ismert elvezetést. Ha valamelyik lefolyó további útvonala nem ismert, ezt kérdésként rögzítse, ne feltételezett bekötésként. Ez segít abban, hogy az üvegház elhelyezéséről szóló egyeztetésen a tisztázatlan pontok is láthatók legyenek. Ha új gyűjtő, csatorna vagy csatlakozás merül fel, annak útvonalát és a szükséges beavatkozást a tartószerkezeti, vízszigetelési és vízelvezetési megoldással együtt kell megtervezni. Tisztázzák azt is, hogyan maradnak tisztíthatók a lefolyók, és merre jut a víz rendkívüli mennyiség esetén. A karbantartási hozzáférést a berendezett üvegház alaprajzán is ellenőrizzék, ne csak az üres szerkezet mellett. Ne feltételezze, hogy a meglévő tetőelvezetés minden, az üvegház használatából származó vizet automatikusan kezel.
Az üvegház rögzítése és a szélből eredő erők
A rögzítésnek a kész üvegházon fellépő erőket is a fogadószerkezethez kell továbbítania, nem csupán az összeszerelés során kell helyben tartania a vázat. A szél az oldalfalakon és a tetőn keresztül oldalirányú, illetve felfelé ható erőt adhat át, ezért a váz, az alapkeret, a kötőelemek és a födém közötti kapcsolatot együtt kell ellenőrizni. A burkolatra tett nehezék vagy a laza burkolóelem nem tekinthető automatikusan a teherhordó szerkezethez kapcsolt rögzítésnek. A konkrét szélhatás és a rögzítési megoldás a helyszíntől, a modell kialakításától és a tartószerkezettől függ; azt a statikusnak a gyártói műszaki dokumentummal összhangban kell megítélnie.
Kérje, hogy az egyeztetett terv egyértelműen jelölje a teherátadás és a rögzítés helyét, valamint azokat a zónákat, ahol a födémet nem szabad átfúrni. A szerelőnek ugyanazt a tervet kell követnie, amelyet a tartószerkezeti és szigetelési szakemberrel egyeztettek; helyszíni rögtönzéssel ne alakítsanak ki új rögzítési rendszert. A T alakú Orangerie üvegház konkrét méretéhez tartozó alap- és rögzítési rajzot is kérje el: a terméknév és az alak nem mutatja meg, hol terhelhető a meglévő födém. Ha a helyszínen más alátétet, kötőelemet vagy rögzítési helyet javasolnak, addig ne folytassák a munkát, amíg a tervezők nem egyeztették a változtatást.
A méret, az alaprajz és a hozzáférés összehangolása
A helyszíni felmérésen az üvegház teljes körvonalát a födém valós határaihoz kell viszonyítani, nem csupán a burkolat fugáihoz. Mérjék fel a szegélyeket, dilatációs hézagokat, víznyelőket, falcsatlakozásokat és a tervezett bejárat környezetét. Számoljanak azzal is, hogy a szerkezet körül hozzáférés kell a tisztításhoz, javításhoz és a növények gondozásához. A keskeny sáv vagy takart lefolyó később megnehezítheti a karbantartást. A szerelési útvonal és az ideiglenesen odakészített anyagok helyét is egyeztessék, mert az építés közbeni terhelés eltérhet a kész üvegház terheitől. A födém szélének közelségét vagy egy hézag áthidalását a statikus ítélje meg, ne általános távolság alapján döntsenek.
A piramis alakú üvegház oldalán közölt 5,53–18,9 m²-es tartomány segít a méretválaszték áttekintésében, a helyszíni elrendezéshez azonban a kiválasztott méret pontos alaprajza szükséges. A helyszínrajzon együtt szerepeljen az ajtó helye, az alapkeret és a rögzítések, a meglévő vízelvezetés, a karbantartásra szabadon hagyott sávok és a tervezett berendezések. Ha több elhelyezést mérlegel, azonos léptékű rajzokon hasonlítsa össze őket. Mindegyiken ugyanazokat a meglévő szerkezeteket és lefolyókat tüntesse fel, hogy az elforgatás vagy áthelyezés következményei követhetők legyenek. Az egyik változatnál kedvezőbb bejárat nem helyettesíti a teherátadás ellenőrzését, ahogyan a megfelelő alátámasztás mellett is biztosítani kell a karbantartási hozzáférést. A kiválasztott elrendezésen jelölje azt is, honnan közelíthetők meg a lefolyók a polcok és ültetőedények elhelyezése után. Így még megrendelés előtt észrevehető, ha az elrendezés ütközik egy tartószerkezeti vagy vízszigetelési részlettel. Ha a rajzok nem egyeznek a helyszíni állapottal, először a felmérést frissítse.
Kivitelezési sorrend és ellenőrzési pontok
Az összehangolást még az üvegház megrendelése és az esetleges új burkolat kialakítása előtt kezdje. Először rögzítse a pontos modellt, méretet és kivitelt, szerezze be a gyártói alaprajzot, a szerelési és rögzítési dokumentumot, majd adja át ezeket a föld alatti szerkezet terveivel és a helyszínrajzzal együtt a tartószerkezeti szakembernek. Ezzel párhuzamosan egyeztesse a vízszigetelési és vízelvezetési részleteket az azokért felelős szakemberrel. Az összehangolt tervanyagban jelenjen meg az üvegház alapkerete, a rögzítés, a teherhordó elemek, a lefolyók és a karbantartáshoz szükséges hozzáférés. Azt is tisztázzák, hogyan hagyják jóvá a kivitelezés közben szükségessé váló módosításokat.
A tárolóval ellátott alumínium üvegházak közül választott konkrét kivitelt teljes alaprajzzal mutassa meg a szakembereknek; a termék neve önmagában nem részletezi, hogyan helyezkedik el a födémen. A helyszínen hasonlítsák össze a tényleges felületet és lefolyókat a tervekkel, majd fényképezzék le azokat a szigetelési és vízelvezetési részleteket, amelyek később takarásba kerülnek. Ha a rajzolt alátámasztás nem illeszkedik, egy lefolyó máshol található, vagy a szigetelés sérültnek látszik, álljanak meg, és kérjenek egyeztetett megoldást. Az elkészült részletekről és minden módosításról maradjon átadott dokumentáció. A képekhez rögzítsék a készítés helyét és időpontját, a terven pedig legyen azonosítható a lefényképezett részlet. Átadáskor különítsék el a végleges állapotot bemutató rajzokat a korábbi változatoktól. A tulajdonos számára legyen világos, mely pontok maradnak hozzáférhetők ellenőrzésre, és milyen karbantartási tudnivalókat adtak át a kivitelezők. Így egy későbbi javításnál nem pusztán az üvegház szerelési útmutatója, hanem az alatta kialakított csatlakozások dokumentációja is rendelkezésre áll.
Mikor kell másik helyszínt vagy tervet választani?
Ha hiányzik a tartószerkezeti dokumentáció, korábban átalakították a födémet, vagy beázás, repedés, illetve ismeretlen javítás látható, ne tekintse a felszíni szemrevételezést jóváhagyásnak. Ezek a jelek önmagukban nem bizonyítják, hogy az üvegház telepítése kizárt, de az ok tisztázását és szakmai vizsgálatot igényelnek. Hasonlóképpen meg kell állni, ha a gyártói rajz szerinti támasz vagy rögzítési pont nem fér el a lefolyók, hézagok vagy a födém széle miatt. Ilyenkor a tervező mondja meg, milyen további adat, felmérés vagy vizsgálat szükséges; a kivitelező helyszíni benyomása nem helyettesíti ezt. A szerelés és a pincefödém tartószerkezeti ellenőrzése külön feladat lehet, ezért tisztázza, ki végzi el az utóbbit.
A vizsgálat eredménye lehet, hogy a tervezett elrendezés módosítva megvalósítható, más, szakember által megtervezett alátámasztásra van szükség, vagy célszerűbb másik helyszínt választani. A különálló alátámasztás, a födémmegerősítés, az új szigetelési részlet vagy a kisebb üvegház nem tekinthető automatikus megoldásnak: mindegyik új egyeztetést igényel. Az alternatívákat azonos szempontok szerint érdemes összevetni: milyen tartószerkezeti beavatkozást igényelnek, hogyan érintik a vízszigetelést, és megmarad-e a lefolyókhoz szükséges hozzáférés. Ha van a kertben talajon álló, felmérhető hely, ezt is vessék össze a pince fölötti lehetőséggel. A döntésnél különüljön el az üvegház kívánt mérete attól, hogy a helyszínen milyen kialakítás valósítható meg. Egy másik modell kiválasztása után a korábbi tervet ne tekintse változatlanul érvényesnek: a végleges elrendezést ahhoz a változathoz kell összehangolni, amelyet valóban megrendel. Amíg a döntéshez szükséges adatok hiányoznak, halassza el a megrendelést vagy a szerelést.
Gyakori kérdések
Kell-e minden pincefödém fölé külön üvegházalap?
Erre nincs minden helyszínre érvényes válasz. A statikusnak a födém, az alátámasztások és a kiválasztott üvegház rajza alapján kell megítélnie, hogy a meglévő felület fogadhatja-e a terheket, vagy más, megtervezett megoldás szükséges. A szokásos kerti alapozást ne vegye át automatikusan.
Alkalmas lehet üvegházra egy terasz vagy mélygarázs teteje?
Lehetséges, ha a dokumentáció és a helyszíni szakmai vizsgálat alapján a konkrét födém, a rögzítés és a vízszigetelés is megfelelően kezelhető. A terasz vagy járható tető megnevezéséből önmagában nem következik, hogy üvegházra is tervezték. A lefolyók és a korábbi átalakítások helyét szintén tisztázni kell.
Átfúrható a pince fölötti vízszigetelés az üvegház rögzítésekor?
Áttöréssel csak a konkrét rétegrendhez és rögzítési tervhez illő, szakemberrel egyeztetett részlet alapján szabad számolni. A fúrás megsértheti a víz elleni védelmet, a javítás pedig a teljes szerkezet ismeretét igényli. Ne alapozzon arra, hogy egy általános tömítőanyag minden helyszínen megfelelő megoldás.
Milyen rajzot kérjek az üvegház gyártójától?
Kérje el a pontos modell és méret alaprajzát, az alapkeret vagy talpprofil elrendezését, valamint a rögzítésre és az aljzatra vonatkozó útmutatást. Ezeket a föld alatti szerkezet terveivel együtt adja át a statikusnak. A gyártói rajz a termék kialakítását mutatja, a pincefödém alkalmasságát nem igazolja.
Elég kisebb üvegházat választani a pincefödémhez?
Nem feltétlenül. A kisebb alapterület önmagában nem mutatja meg, hol vannak a felfekvési és rögzítési pontok, és hogyan jutnak tovább az erők a födémben. A modell méretének vagy formájának változtatása után is a konkrét rajzot kell összevetni a helyszínnel; a döntést statikusra bízza.
Pince fölötti telepítésnél az üvegház és az épületet védő rétegek egyetlen összehangolt terv részei. A tartószerkezeti dokumentáció a terhek útját, a gyártói rajz a konkrét modell geometriáját, a szigetelési terv pedig a víz elleni védelem és a vízelvezetés részleteit segít tisztázni. Ha mindhárom a valós helyszínhez illeszkedik, a döntés nem a burkolat látszólagos masszivitásán, hanem a tényleges szerkezeten alapul.
