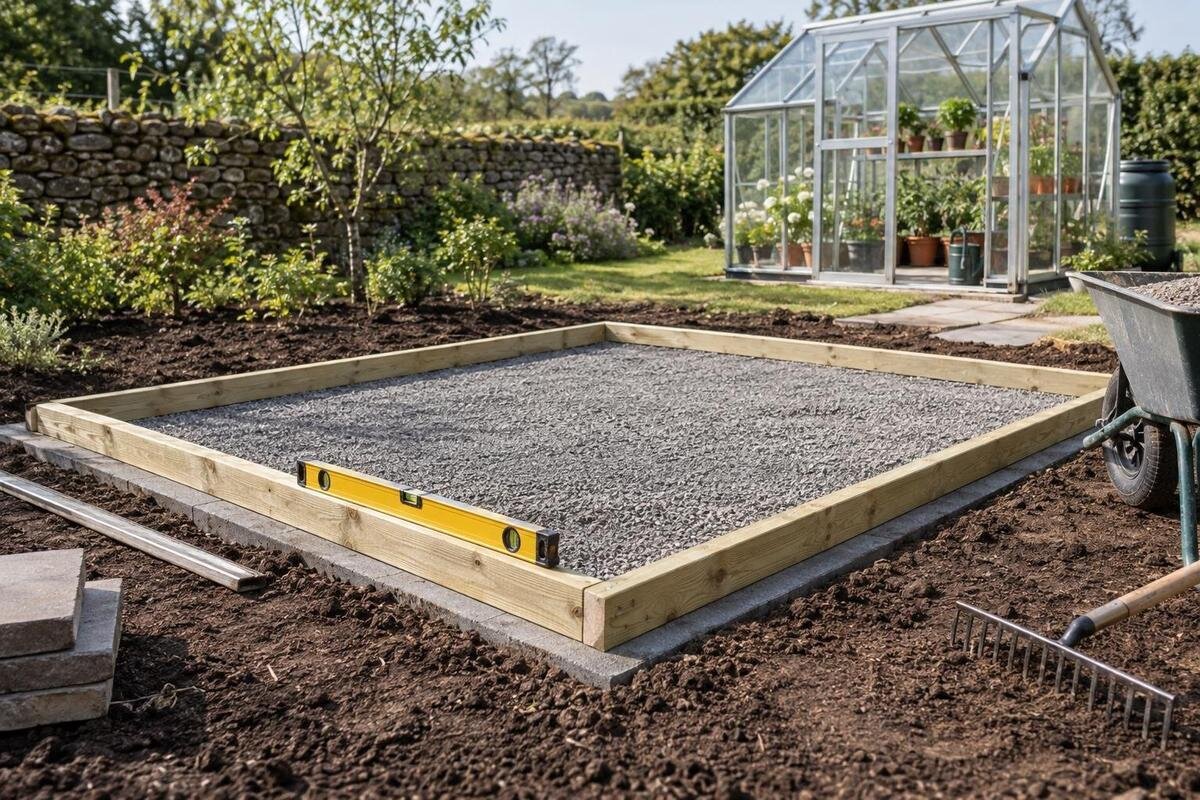

Miért kell vízszintesnek és derékszögűnek lennie az üvegház alapjának?
Üvegházalapozás
Az üvegház alapjának vízszintessége és derékszögű alaprajza két külön feltétel. A vízmérték azt jelezheti, hogy az alátámasztás vízszintes, de ettől az alap még lehet elcsúszott, paralelogramma alakú. Fordítva is igaz: a rajzon szereplő oldalméretek alapján kijelölt téglalap lehet lejtős vagy magasságában egyenetlen. A két ellenőrzés együtt segít megelőzni a váz illeszkedési hibáit, és még szerelés előtt feltárhatja az alap javítandó eltéréseit. A pontatlanságot nem a szerkezet erőltetett összehúzásával kell ellensúlyozni. A pontos méreteket és tűréseket az adott modell dokumentációja alapján, a kivitelezővel kell tisztázni.
A vízszint és a derékszög két külön feltétel
Az alap vízszintessége a magassági helyzetre vonatkozik: a vázat tartó felületeknek a kijelölt vízszintes síkhoz kell igazodniuk. A derékszögűség ezzel szemben az alaprajz alakjáról szól. A sarkok helyzetének és az oldalak irányának a kiválasztott modell rajzán szereplő geometriát kell követnie. Egyik tulajdonságból sem következik a másik: egy szabályos téglalap alakú alap lehet lejtős, míg egy vízszintes síkban kialakított alap lehet elcsúszott vagy paralelogramma alakú. A szintezés tehát önmagában nem árulja el, hogy az alaprajz sarkai megfelelő szögben találkoznak-e.
A két ellenőrzés azért szükséges együtt, mert a vázat meghatározott alátámasztási és rögzítési pontokhoz tervezik. Ha ezek helyzete vagy magassága eltér a tervtől, egyes csatlakozások nem a szereléshez szükséges helyre kerülhetnek. A kisebb torzulás szabad szemmel nem mindig feltűnő, különösen akkor, ha az alap szélei rendezettnek látszanak. Az ellenőrzés eredményét ezért két külön megállapításként érdemes kezelni: megfelelnek-e a magasságok, és megfelelő-e az alaprajz. Ha az egyik rendben van, attól a másik vizsgálata még nem hagyható el. Az sem elegendő, ha az alap összességében szabályosnak tűnik, de nem derül ki, mely pontokat mérték meg. A munka átadásakor tisztázza, hogy a magasságokat és az alaprajzi méreteket külön is ellenőrizték-e, melyik rajz szolgált összehasonlítási alapul, és maradt-e javítandó eltérés.
Mit jelent a vízszintes alap a gyakorlatban?
Nem elég egyetlen ponton vízmértékkel ellenőrizni az alapot. A sarkok, a hosszanti oldalak és minden, a rajz szerint alátámasztandó pont magassága számít. A kivitelező a helyszínhez és az alap kialakításához illő szintezőeszközt választja; a mérés eredménye csak akkor értelmezhető, ha az is világos, mely pontokat és mely felületet kell összevetni. Egy rövid szakaszon végzett mérés helyi egyenetlenséget mutathat, míg a teljes oldalon végzett ellenőrzés az alap egészének lejtéséről ad képet. A kétféle megfigyelést ne tekintse egymás helyettesítőjének. Más eltérést jelent, ha az egyik sarok magasabban van a többinél, és mást, ha egy egyébként megfelelő magasságú oldalon található egyenetlen szakasz. Az eredmény feljegyzésekor ezért a helyet is azonosítani kell, nem csupán annyit rögzíteni, hogy az alap valamelyik része magas vagy alacsony. Így az esetleges javítás után ugyanazok a pontok vizsgálhatók meg ismét.
Az alap síkját nem célszerű szándékosan megdönteni azért, hogy a környező víz elfolyjon. A terep lejtése és az üvegház alátámasztási síkja két külön kérdés; a környezet vízelvezetését az alap körüli terület kialakításával kell megoldani, a helyszíni adottságok figyelembevételével. A Bloomcabin Prestige üvegház fém alapzattal megnevezés például azonosítja a kínált kivitelt, de önmagában nem mondja meg, mely felületeket kell szintezni. Ezt a konkrét változat dokumentációja alapján kell tisztázni a kivitelezővel.
Hogyan segít az átlók összehasonlítása?
Téglalap alakú alapnál először a terv szerinti sarokpontokat kell megjelölni. Jelölje őket a kerület mentén haladva A, B, C és D betűvel; az egyik átló az A és C, a másik a B és D pont között fut. Mindkét mérést ugyanazon rajzi referencia alapján végezze: ne az egyik átlónál a külső élt, a másiknál pedig egy belső felületet vegyen alapul. A pontjelölés a feljegyzésben is maradjon meg, hogy az AC és a BD értéke később ne legyen összetéveszthető. Az oldalak hosszát szintén hasonlítsa össze a rajzon feltüntetett méretekkel, és külön rögzítse az AB, BC, CD és DA szakasz eredményét. Így nem pusztán két átlóhossz áll rendelkezésre, hanem az is látszik, hogyan helyezkednek el hozzájuk képest az oldalak. A mérési pontok következetes kijelölése nélkül az átlók különbsége mérési hibából is adódhat; az ismétlésnek ezért ugyanazok között a megjelölt pontok között kell történnie.
Egy valódi téglalap két átlója azonos hosszúságú, ezért az egyezés hasznos ellenőrzés. Önmagában azonban nem bizonyítja, hogy az alap minden oldala és sarka megfelelő: például egy egyenlő szárú trapéz átlói is lehetnek egyformák. Az alap teljes alakját az oldalméretekkel és a rajzon megadott sarkokkal együtt kell ellenőrizni. A piramis alakú üvegház megnevezése sem határozza meg a mérési pontokat; az adott kivitel rajza mutatja meg, mely pontok között kell mérni.
Példa az alap szerelés előtti ellenőrzésére
Az ellenőrzést akkor érdemes elvégezni, amikor az alap még javítható, de a végleges rögzítés és a váz szerelése még nem kezdődött el. Egy lehetséges ellenőrzési menetben a megrendelő és a kivitelező előveszi a kiválasztott modell alaprajzát, azonosítja a sarkok mérési pontjait, majd tisztázza, hogy a méreteket a rajzon jelölt tengelytől, belső vagy külső éltől kell-e felvenni. A kivitelezővel egyeztetik a mérés menetét és az adott típusra vonatkozó tűréseket. Ha ezek nem egyértelműek a dokumentációból, még a munka folytatása előtt kell pontosítást kérni. A feljegyzésben az oldalhosszak, az átlók és a magasságok külön szerepeljenek. Ezzel elkerülhető, hogy egy megfelelő átlómérés alapján az egész alapot megfelelőnek tekintsék, miközben a magassági ellenőrzés még hátravan. A példa az ellenőrzés menetét szemlélteti, nem egy konkrét helyszín mérési eredményeit.
Tegyük fel, hogy a sarkok megjelölése után a két átló első mérése eltérő eredményt ad. A kivitelező nem a váz összeszerelésével próbálja meg kideríteni, melyik adat hibás, hanem újra ellenőrzi a jelöléseket, a mérési kezdőpontokat és az oldalhosszakat. Ha a második mérés már más pontokból indulna, az eredmények nem lennének közvetlenül összehasonlíthatók; ezért először a mérés következetességét kell tisztázni. Amennyiben valóban valamelyik sarok került rossz helyre, az alapot az egyeztetett módon igazítják, majd megismétlik az oldal- és átlóméréseket, valamint a magassági ellenőrzést. Az eredeti és a javítás utáni adatokat külön jegyzik fel, egyértelműen megjelölve, melyik a végleges állapot. Így látható, mit javítottak, és mi alapján döntött a kivitelező a szerelés folytatásáról.
Mitől térhetnek el az átlók?
Az eltérő átlóérték önmagában nem mutatja meg a hiba okát. Elmozdulhatott egy sarok, hibás lehetett valamelyik oldalméret kijelölése, vagy a mérés indulhatott két különböző pontból. Az is előfordulhat, hogy az alap széle nem egyenes, ezért a szemre választott pont nem esik egybe a rajzon jelölttel. Először tehát azt kell elkülöníteni, hogy a mérés vagy maga az alap tér-e el a tervtől. Jelölje meg a referenciapontokat, ellenőrizze mind a négy oldalt, majd ismételje meg az átlómérést ugyanonnan. Egy hosszabb átló önmagában még nem mondja meg, melyik sarkot kellene elmozdítani: az oldalhosszak és a többi sarok helyzete ugyanúgy számít. Ha az eredmények továbbra sem egyeznek, a kivitelező a rajzi méretek alapján keresse meg az eltérés helyét. Ne próbálja pusztán az egyik átlót rövidíteni vagy megnyújtani anélkül, hogy a teljes alaprajzot újra ellenőriznék.
A rajznak a ténylegesen megrendelt összeállítást kell ábrázolnia. Ha például tárolóval szerelt limitált kiadású alumínium üvegházat választ, ellenőrizze, hogy a felhasznált alaprajz a teljes kivitelhez tartozik-e, és nem csak az üvegház egy részét mutatja. A tároló megnevezése önmagában nem adja meg a sarokpontokat vagy a rögzítési méreteket. Azonosnak tűnő terméknevekből és termékfotókból se következtessen az alap méreteire: ezeket az adott változathoz tartozó dokumentációban kell keresni.
Hogyan befolyásolja a torzulás a szerelést?
A váz oldalai, végei és nyílásai a gyártó által meghatározott geometriához illeszkednek. Ha az alap elcsúszott, a találkozó elemek helyzete is eltérhet; emiatt a csatlakozások, a rögzítési pontok vagy a panelek illesztése nehezebbé válhat. A magassági eltérés más problémát okozhat: a tartóelemek nem egyenletesen fekszenek fel. A következmény típustól és a hiba helyétől függ, ezért nem lehet előre megmondani, hogy minden esetben melyik alkatrésznél jelentkezik. A szerelés közben észlelt illeszkedési hiba ugyanakkor önmagában még nem bizonyítja az alap torzulását. Az ellenőrzött méretek segítenek tisztázni, hogy az alátámasztás megfelel-e a tervnek, vagy itt kell keresni az eltérést. Érdemes pontosan feljegyezni, mely elemeknél és az alap melyik részén jelentkezett a probléma, nem csupán azt, hogy a váz nem áll össze. Ha egy elem nem illeszkedik, az erőltetett összehúzás helyett állítsák meg a szerelést, és ellenőrizzék újra az alapot.
A vázat nem érdemes az alapból eredő pontatlanság kompenzálására meghajlítani, a rögzítéseknél erővel helyére húzni vagy utólag átalakítani. Ezek elfedhetik a kiváltó okot, és az illesztést később is bizonytalanná tehetik. A klasszikus alumínium üvegházak termékoldalán szereplő 3,77–28,08 m²-es alapterület-tartomány is jól mutatja, hogy egy termékcsalád neve több méretű változatot foghat össze. A kategórianév nem elég az alap méreteinek meghatározásához; a pontos típust és méretet a rajzzal kell egyeztetni.
A rajzot a pontos modellhez kell párosítani
Az alap előkészítéséhez az adott modellhez és mérethez tartozó gyártói rajzot keresse meg. Egy termékoldalon vagy rendelési visszaigazolásban szereplő alapterület nem feltétlenül mutatja meg a sarokpontok, a tartófelületek és a rögzítések helyét. A rajzon ellenőrizze, hogy a méretek a váz külső szélére, egy tengelyre vagy más megadott referenciára vonatkoznak-e. Ez a helyszíni mérés szempontjából lényeges: egy külső élhez tartozó rajzi méretet nem lehet egy belső élek között felvett értékkel közvetlenül összevetni. A feljegyzésben ezért a szám mellett annak is szerepelnie kell, pontosan mit mértek. Ha több rajz áll rendelkezésre, először azt tisztázzák, melyik mutatja az alap kijelöléséhez szükséges pontokat. A mérési referenciát ne találomra válassza ki: ha a rajz jelölése nem világos, kérdezze meg a kivitelezőt vagy a gyártót, mielőtt az alap végleges helyzetét kijelölik.
A modellnév és a pontos változat rögzítése azért is fontos, mert egy termékcsaládon belül több kivitel szerepelhet. A limitált kiadású alumínium üvegházak megnevezése például azonosításra alkalmas, de nem helyettesíti a kiválasztott méret saját műszaki rajzát. Az előkészítéshez ugyanazt a dokumentumot használja a megrendelő, a földmunkát végző szakember és a szerelő. Így kisebb az esélye, hogy valaki egy hasonló nevű változat adataiból induljon ki. A termékfotó a megjelenés szemléltetésére szolgál, a méreteket nem abból kell leolvasni.
A meglévő fal ellenőrzése falhoz épített üvegháznál
Meglévő fal mellé telepítve könnyű azt feltételezni, hogy a fal egyenes, függőleges és az alap kijelöléséhez is megfelelő kiindulópontot ad. Ezt azonban nem érdemes mérés nélkül adottnak venni. A fal felülete lehet egyenetlen, a sarka eltérhet a rajzi geometriától, a burkolat pedig nem feltétlenül jelöli ki azt a mérési vonalat, amelyet a terv használ. Külön kérdés, hogy az alap önmagában megfelelő alakú-e, és hogy a falhoz képest a tervezett helyen áll-e. Az alap egyező átlói az utóbbi kérdést nem döntik el. Ha a falhoz viszonyított távolságot ellenőrzik, annak kezdőpontját is egyértelműen meg kell nevezni; a burkolat felülete és a rajzi referencia nem kezelhető automatikusan azonosként. Az alap helyét a modell rajzán megadott pontok alapján kell kijelölni, a meglévő épülethez való viszonyát pedig a kivitelezővel kell tisztázni.
A falhoz támasztott üvegház megnevezése a kialakítás azonosításában segít, de nem jelenti azt, hogy a meglévő fal kiváltja az alap ellenőrzését. Az alaphoz tartozó méréseket és a falhoz való csatlakozás ellenőrzését külön rögzítsék. Így egyértelmű marad, hogy az esetleges eltérés az alap alakját, magasságát vagy a falhoz viszonyított helyzetét érinti-e. A gyártói rajz alapján, a kivitelezővel kell tisztázni, mely távolságokat és csatlakozási pontokat kell figyelembe venni. Ha a fal és a kijelölt alapvonal között eltérést találnak, még a szerelés előtt egyeztessenek a megoldásról.
Az alapterület nem árulja el a pontos alaprajzot
Az alapterület egy területnagyságot fejez ki, nem a hosszúságot, a szélességet és a sarokpontok helyét. Különböző alakú vagy eltérő arányú alaprajzok területe lehet hasonló, miközben az oldalméretek és a mérési pontok nem azonosak. A Tágas üvegház termékoldalán szereplő 47–70 m²-es tartomány például a termék alapterületére vonatkozó adat, nem az alap kijelöléséhez szükséges méretrajz. A területadatból ne próbálja kikövetkeztetni a négy oldal hosszát vagy a rögzítési pontok helyét.
A helyszíni ellenőrzéshez a terven szereplő oldalakat és sarokpontokat kell összevetni a tényleges alap kialakításával. Ha a kontúr nem egy egyszerű téglalap, minden kiugró vagy csatlakozó részt a rajz szerint külön is vizsgálni kell. A fénykép segíthet a kivitelezés állapotának dokumentálásában, de a perspektíva miatt nem alkalmas méretek meghatározására. Egy képen szabályosnak látszó alapnál is a mért adatok alapján lehet megítélni az egyezést. A mérési feljegyzésben szerepeljen, mely pontok között mérték az oldalakat és az átlókat, hogy a későbbi ellenőrzés ugyanazokat a referenciákat használja. A fényképeken és a feljegyzésben érdemes azonos pontjelöléseket alkalmazni: így a kép megmutatja a mérés helyét, a feljegyzés pedig megadja az értéket. A kettő együtt áttekinthetőbbé teszi az ellenőrzést, de a képből hiányzó méretet továbbra sem lehet szemrevételezéssel pótolni.
Összetett alaprajznál minden rész mérete számít
Nem minden üvegház alaprajza egyetlen téglalap. Egy tagolt vagy több szakaszból álló alapnál a két legtávolabbi sarok közötti átló nem ellenőrzi automatikusan az összes oldalt és csatlakozást. A T alakú Orangerie üvegház esetében sem elegendő a teljes alakzatot egyetlen, négy sarokból álló téglalapként vizsgálni. A tényleges rajzon jelölt töréspontokat, oldalhosszakat és csatlakozó részeket egyenként kell azonosítani. A kivitelezővel tisztázza, mely átlók és további méretek szükségesek az adott alaprajz ellenőrzéséhez. A cél nem minél több, tetszőlegesen kiválasztott távolság felmérése, hanem a rajz szerinti részek helyzetének egyértelmű ellenőrzése.
Az átadás előtt kérje, hogy a kivitelező a pontos modellhez tartozó rajz alapján vegye sorra a fő méreteket, az átlókat és az alátámasztási pontok magasságát. Tagolt alapnál a feljegyzésből az is derüljön ki, melyik érték az alakzat melyik részéhez tartozik. Ha egy részen javítás történt, ne csak annak egyetlen méretét ellenőrizzék újra, hanem az érintett rész helyzetét is vessék össze a teljes alaprajzzal. Jegyezzék fel a felhasznált rajzot, a mérési pontokat és az eredményeket; a fényképek ezt kiegészíthetik, de nem helyettesítik. Az átadáskor legyen világos, mely mérések készültek el, találtak-e eltérést, és azt hogyan rendezték. Ha bármelyik érték eltér az előírttól, a megoldást még a váz szerelése előtt tisztázzák a kivitelezővel vagy az illetékes szakemberrel. A szerelést akkor folytassák, amikor az alap megfelel az adott modellre vonatkozó követelményeknek.
Gyakori kérdések
Elég, ha a két átló egyforma?
Nem. Téglalap alakú alapnál az egyező átlók hasznos ellenőrzést jelentenek, de a rajzi oldalméreteket, a mérési pontokat és az alap teljes alakját is vizsgálni kell. Különösen összetett alaprajznál nem bizonyítja önmagában két átló, hogy minden rész a helyén van.
Honnan mérjem az átlókat?
A modell rajzán kijelölt, egymással szemközti sarokpontok között mérjen, mindkét átlónál ugyanazt a peremet vagy tengelyt használva. Ha nem egyértelmű, melyik él vagy pont a referencia, még a mérés előtt egyeztessen a kivitelezővel.
Mekkora eltérés fogadható el az átlók között?
Nincs minden üvegházra alkalmazható általános érték. Az elfogadható eltérést a konkrét modell dokumentációja és a kivitelezővel egyeztetett követelmény határozza meg. Ne egy másik típus adatát vagy saját becslését vegye alapul.
Lejtős telken is lehet vízszintes az üvegház alapja?
A telek terepe lehet lejtős, miközben az üvegház alátámasztási síkját a modellhez előírt módon alakítják ki. A vízelvezetést külön kell megtervezni; az alap szándékos megdöntése nem helyettesíti ezt. A helyszín megoldását egyeztesse szakemberrel.
A váz összehúzásával korrigálható az eltérő átló?
Ne próbálja a vázat erőltetve az alaphoz igazítani. Előbb ellenőrizzék a mérési pontokat, az oldalméreteket és a rajz szerinti geometriát. Az alap javításáról vagy a szerelés folytatásáról a kivitelező döntsön a gyártói követelmények alapján.
Az üvegház alapját két külön szempont szerint kell átadni: legyen vízszintes, és az alaprajza kövesse a kiválasztott modell geometriáját. Az átlók összehasonlítása gyorsan jelezheti a téglalap torzulását, de csak a megfelelő sarokpontok, oldalméretek és a gyártói rajz figyelembevételével ad értelmezhető eredményt. A magassági és alaprajzi eltéréseket még a váz összeszerelése előtt tisztázzák a kivitelezővel.
