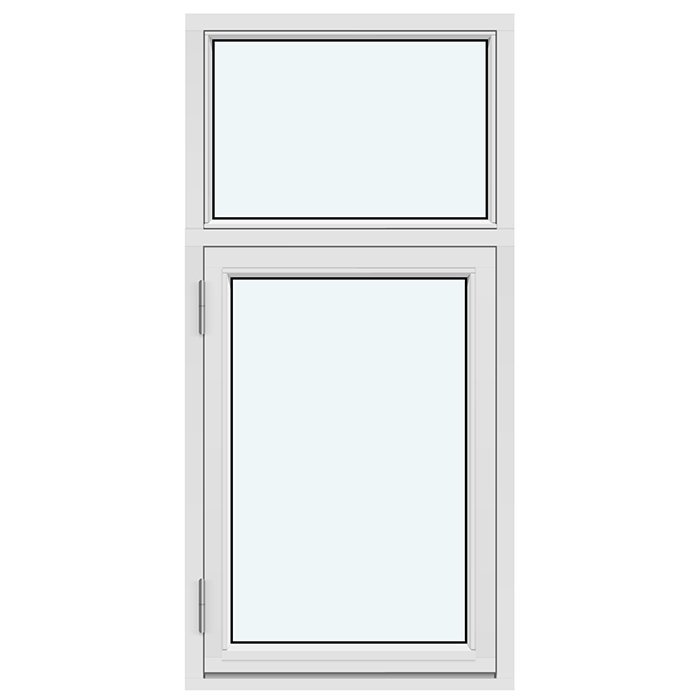

Hliðarhengdur Kombi-gluggi – opnast út

Fastur gluggahluti og útopnanlegt fag í samræmdri heild

Hliðarhengdur Kombi-gluggi – opnast út

Sérsmíðaður kombi-gluggi úr furu eða eik, með mögulegri álklæðningu, einangrunargleri og vali á lit og handfangi.

Gerð

Fastur gluggahluti og hliðarhengt fag sem opnast út

Efni

Fura eða eik, með eða án álklæðningar

Gler

Einangrunargler með hitaendurspeglandi húðun

Merking

CE-merkt

01

Opnun og dagleg meðhöndlun

Glugginn er samsettur úr föstum gluggahluta og hliðarhengdu gluggafagi sem opnast út. Fasti hlutinn helst kyrr en opnanlega fagið gerir þér kleift að opna gluggann þegar þörf er á. Þessi verkaskipting er kjarni kombi-útfærslunnar og sameinar tvo hluta með ólíka virkni í einum glugga. Þegar fyrirspurn er undirbúin er gagnlegt að sýna samsetninguna á skissu og merkja greinilega hvaða hluti er fastur og hvaða fag opnast.

Við daglega notkun er opnanlega faginu stýrt með handfangi en fasti gluggahlutinn er óhreyfanlegur hluti samsetningarinnar. Handfangsval er í boði og má samræma það lit, efni og sprosamynstri gluggans. Lýstu gjarnan hvernig glugginn tengist rýminu og öðrum sýnilegum byggingarhlutum, svo hægt sé að ræða handfang og heildarútlit á skýrum forsendum.

Þar sem fagið opnast út þarf að skoða svæðið utan við gluggann áður en heildarmál eru ákveðin. Þakbrún, handrið, niðurfall, útveggjaklæðning, gróður og aðrir nálægir hlutir geta skipt máli fyrir hreyfisvæðið. Málsett skissa og ljósmyndir af opinu geta sýnt aðstæður vel, sérstaklega ef sjónarhorn er merkt og fasti og opnanlegi hlutinn auðkenndir á sama hátt í öllum gögnum.

Handfangsvalið gefur færi á að samræma sýnilegan snertiflöt gluggans við innra rýmið og aðra glugga eða hurðir. Grunnvirknin er þó alltaf sú sama: fagið er hliðarhengt og opnast út. Ef þú hefur sérstakar óskir um útlit eða daglega meðhöndlun skaltu nefna þær í fyrirspurninni ásamt málum, efni og lit, svo þær verði hluti af heildarumræðunni um útfærsluna.

02

Bygging, íhlutir og mál

Kombi-glugginn er útopnanleg gerð með föstum gluggahluta og opnanlegu gluggafagi. Karmurinn er 105 × 57 mm þegar glugginn er án álklæðningar. Með álklæðningu er karmurinn 115 × 57 mm. Þetta eru tilgreind íhlutamál karmsins og þau á ekki að túlka sem heildarmál gluggans eða mál þess ops sem glugginn á að fara í.

Gluggafagið er 76 × 65 mm í viðarútfærslu og 86 × 65 mm þegar álklæðning er valin. Einnig hér er um mál viðkomandi íhlutar að ræða, ekki breidd eða hæð fullbúinnar vöru. Festigötin eru 14 mm. Þessar upplýsingar gera kleift að ræða uppbygginguna af nákvæmni, en sérsmíðað heildarmál ræðst af þeirri pöntun sem tekin er saman fyrir verkefnið.

Efnisvalið er fura, fura með álklæðningu, eik eða eik með álklæðningu. Þú getur því valið hreina viðarútfærslu úr furu eða eik, eða sömu viðartegundir með álklæðningu. Efni, klæðning og litur móta saman yfirbragð gluggans og því er gott að skoða þessa þætti í samhengi við útvegg, innra rými, nálægar hurðir og aðra glugga í byggingunni.

Járnabúnaður gluggans er frá SPILKA og IPA og glerþéttingarnar eru úr svörtu gúmmíi. Þetta eru fastir hlutar vörulýsingarinnar ásamt efni, gleri og íhlutamálum. Þegar þú velur útlit gluggans beinist valið að heildarmáli, efni, lit, handfangi, gleruppbyggingu og sprosamynstri. Þannig má halda kaupvalkostunum skýrt aðgreindum frá tæknilegri lýsingu á búnaði gluggans.

Glugginn er CE-merktur og honum fylgir fimm ára ábyrgð. Hann fæst með einangrunargleri sem hefur tvö eða þrjú glerlög, eftir því hvaða gleruppbygging er valin. Mál karms, gluggafags og festigata eru gefin upp í millimetrum og eiga hvert um sig við þann íhlut sem nefndur er. Heildarmál sérsmíðaða gluggans eru tekin saman sérstaklega fyrir hvert verkefni.

05

Að meta opið og aðstæður þess

Þar sem glugginn er sérsmíðaður eftir máli er mikilvægt að fyrirspurnin byggist á vönduðu mati á fyrirhuguðu opi. Skráðu mál á fleiri en einum stað þar sem op geta verið óregluleg, og greindu skýrt hvort þú sért að senda mál ops, núverandi glugga eða óskað heildarmál nýrrar vöru. Ekki blanda þessum upplýsingum saman við íhlutamál karms og gluggafags.

Skoðaðu hvernig opið tengist vegg, útveggjaklæðningu, gluggakistu og innri frágangi. Skráðu atriði sem geta haft áhrif á heildarmál eða svigrúm og sýndu þau á ljósmynd eða einfaldri skissu. Ef gamall gluggi er í opinu getur yfirlitsmynd sýnt samhengi hans við vegg og nærliggjandi fleti, en nærmynd getur skýrt núverandi frágang. Ljósmyndir styðja við málsetninguna en koma ekki í stað nákvæmra mála.

Útopnanlega fagið þarf óhindrað hreyfisvæði utan við gluggann. Athugaðu því hvort þakbrún, handrið, niðurfall, útveggjaklæðning, gróður eða annar byggingarhluti sé nálægt opinu. Skráðu aðstæður með málum og ljósmyndum þar sem það á við. Nauðsynlegt svigrúm fer eftir heildarmáli gluggans og aðstæðum við opið og þarf því að meta í samhengi við hvert verkefni.

Teikning eða skissa af samsetningunni ætti að auðkenna fasta gluggahlutann og opnanlega fagið með skýrum hætti. Merktu hvort horft er á gluggann innan frá eða utan, því orð eins og vinstri og hægri geta annars valdið misskilningi. Notaðu sama sjónarhorn, sömu heiti og sömu merkingar í málsetningu, skissu og myndum. Þannig verður auðveldara að lesa öll gögnin sem eina samfellda lýsingu.

Ef opið er hluti af stærri gluggaröð skaltu skrá þær grunnlínur og sprosalínur sem þú vilt taka mið af. Ljósmynd beint framan á röðina getur sýnt sjónrænt samhengi, en málsett skissa hjálpar við að bera saman hæðir og skiptingu. Með skýrum málum, myndum og auðkenningu fasta og opnanlega hlutans er hægt að setja fram nákvæma fyrirspurn sem tekur bæði mið af sjálfu opinu og ásýnd byggingarinnar.

06

Sjónræn samsetning, efni og litaval

Kombi-glugginn myndar sjónræna heild úr föstum gluggahluta og opnanlegu fagi. Þegar heildarútlitið er metið er gagnlegt að skoða lögun opsins, nálæga glugga og þær línur sem einkenna bygginguna. Sérstaklega má bera saman karmalínur, sprosamynstur, efni og lit. Málsett teikning sýnir samsetninguna skýrar en vöruheitið eitt og auðveldar þér að sjá hvernig glugginn fellur að fyrirhuguðum stað.

Sprosamynstrið hefur mikil áhrif á myndbyggingu glersins. Sprosalaus útfærsla heldur glerflötunum einföldum, lóðréttir sprosar mynda uppréttar línur og láréttir sprosar bæta við þverskiptingu. Þegar sprosar í báðar áttir eru sameinaðir verður reitaskiptingin greinilegri. Skoðaðu alltaf fasta og opnanlega hlutann saman, því sama sprosamynstur getur haft ólík áhrif eftir því hvernig sprosarnir dreifast á hlutana tvo.

Efnið er einnig hluti af heildarsvipnum. Fura og eik hafa ólíka viðarkennd, en endanlegt yfirbragð ræðst meðal annars af lit og yfirborði. Fyrir báðar viðartegundir má velja útfærslu með álklæðningu. Berðu efnisvalið saman við form opsins, sprosamynstrið og þá ásýnd sem þú vilt skapa.

Litaval er í boði og er best að setja fram með skýrri lýsingu eða viðmiði sem sýnir þá stefnu sem þú sækist eftir. Að utan má skoða tengsl litarins við þak, útveggi, klæðningu, hurðir og aðra glugga. Að innan getur liturinn og handfangsvalið tekið mið af innréttingum og öðrum sýnilegum málmhlutum. Ef glugginn á að falla að núverandi vörum eru ljósmyndir gagnleg viðbót við skriflega litaósk.

Metið útlitið út frá samanlögðu vali á efni, lit, handfangi, gleri og sprosamynstri. Ef ákveðin byggingarhefð eða núverandi ásýnd skiptir máli skaltu lýsa henni beint og greina frá nálægum gluggum, hurðum og klæðningu. Þannig verður lita- og efnisóskin skýr án þess að byggjast eingöngu á vöruheitinu.

07

Aðrar glugga- og hurðagerðir til samanburðar

Ef kombi-glugginn er hluti af stærra verkefni er gagnlegt að bera opnun hans og fagaskiptingu saman við aðrar glugga- og hurðagerðir. Hér sameinast fastur gluggahluti og hliðarhengt fag sem opnast út. Aðrar vörur geta opnast inn, snúist um ás, verið ætlaðar fyrir þak eða verið útopnanlegar svalahurðir. Berðu jafnframt saman efni, gleruppbyggingu og sprosamynstur hverrar vöru áður en þú mótar sameiginlega sjónræna stefnu.

Veltiþakgluggi er snúningsgluggi fyrir þak sem opnast með handfangi neðst og fæst úr furu með álklæðningu og tveggja laga einangrunargleri. Snúningsgluggi með lóðréttum ás, eitt fag – opnast út er eins fags valkostur, en Snúningsgluggi með lóðréttum ás, tvö fög – opnast út býður tvö opnanleg fög. Þessar gerðir eru áhugaverðar til samanburðar þegar snúningshreyfing, fjöldi faga eða staðsetning í byggingunni er meginatriði.

Gluggi með einu fagi – opnast inn og Gluggi með tveimur fögum – opnast inn eru innopnanlegir valkostir með hallastillingu. Sá fyrri hefur eitt fag en sá síðari tvö, og báðar gerðir fást úr furu eða eik, með eða án álklæðningar. Brunaþolinn gluggi EI30 – opnast inn er úr eik, opnast inn og hefur einnig hallastillingu. Skoðaðu hverja gerð út frá aðstæðum opsins, opnunarhreyfingu og kröfum verkefnisins.

Þegar verkefnið nær einnig til svala eða veröndar má skoða Einfaldar útopnanlegar svalahurðir og Einfaldar útopnanlegar svalahurðir í sögulegum stíl. Báðar gerðir hafa útopnanlegt hurðarblað og fást með tveggja eða þriggja laga einangrunargleri. Venjulega gerðin fæst úr furu eða eik, með eða án álklæðningar, en sögulega gerðin fæst úr furu eða eik. Litir, efni og skipting glerflata eru gagnleg viðmið þegar gluggar og hurðir eiga að mynda sjónræna heild.

Hér fyrir neðan má skoða tengdar vörur með nákvæmum vöruheitum sínum. Veltiþakgluggi, Snúningsgluggi með lóðréttum ás, eitt fag – opnast út, Snúningsgluggi með lóðréttum ás, tvö fög – opnast út, Gluggi með einu fagi – opnast inn, Gluggi með tveimur fögum – opnast inn, Brunaþolinn gluggi EI30 – opnast inn, Einfaldar útopnanlegar svalahurðir, Einfaldar útopnanlegar svalahurðir í sögulegum stíl.

08

Stuttur undirbúningur fyrir fyrirspurn

Byrjaðu fyrirspurnina á stuttri verkefnislýsingu. Taktu fram staðsetningu gluggans, hvort um nýtt op eða endurnýjun sé að ræða og hvaða aðstæður utan við opið gætu skipt máli fyrir útopnun fagsins.

Skráðu síðan nákvæm mál og tilgreindu hvað hvert þeirra lýsir. Málsett skissa getur sýnt afstöðu fasta og opnanlega hlutans. Merktu sjónarhornið og láttu yfirlitsmynd eða nærmynd fylgja ef hún skýrir aðstæður eða núverandi frágang.

Tilgreindu efnisval, lit og ósk um handfang. Ef glugginn á að falla að núverandi gluggum eða hurðum skaltu lýsa þeim einkennum sem skipta máli, svo sem lit, yfirborði, formi og sprosalínum.

Veldu tveggja eða þriggja laga einangrunargler og skráðu sérstakar kröfur verkefnisins sérstaklega. Nefndu síðan valið sprosamynstur fullum orðum, þar á meðal fjölda og stefnu sprossa á fasta hlutanum og opnanlega faginu.

Farðu að lokum yfir hvort mál, skissa, myndir og valkostir nota sömu heiti og sama sjónarhorn. Bættu við spurningum sem þú vilt ræða, svo við getum farið skipulega yfir fyrirhugaða útfærslu gluggans.

Er hægt að fá gluggann sérsmíðaðan eftir máli?

Já. Hægt er að óska eftir sérsmíði eftir máli. Láttu raunmál opsins, upplýsingar um aðstæður og fyrirhugaða staðsetningu fylgja fyrirspurninni svo hægt sé að ræða útfærsluna á skýrum forsendum.

Get ég valið lit á gluggann?

Litaval er í boði. Tilgreindu þann lit eða þá sjónrænu stefnu sem þú sækist eftir þegar þú sendir fyrirspurn. Einnig er gagnlegt að segja frá nærliggjandi gluggum, hurðum og klæðningu sem þú vilt taka mið af.

Er hægt að velja handfang?

Já, handfangsval er hluti af þeim valkostum sem hægt er að taka fyrir í fyrirspurn. Lýstu útlitinu sem þú kýst og láttu vita ef aðrir gluggar eða hurðir á staðnum eiga að mynda sjónræna heild.

Hvernig vel ég milli viðar og viðar með álklæðningu?

Valið ræðst meðal annars af því útliti og þeirri efnisáferð sem þú vilt, ásamt aðstæðum verkefnisins. Fura, fura með álklæðningu, eik og eik með álklæðningu hafa hvert sitt yfirbragð sem vert er að meta í samhengi.

Er gagnlegt að senda ljósmynd með fyrirspurn?

Já. Ljósmynd af opinu og nærumhverfi þess getur hjálpað til við að sýna samhengi, frágang og nálæga byggingarhluta. Hún kemur þó ekki í stað nákvæmra mála sem lögð eru til grundvallar sérsmíðaðri útfærslu.

Hvernig vel ég sprosamynstur?

Byrjaðu á að ákveða hvort þú vilt rólegt, sprosalaust yfirbragð eða skýrari skiptingu með láréttum og lóðréttum sprossum. Berðu síðan mynstrið saman við hlutföll opsins og aðra glugga byggingarinnar.

Hvað ætti ég að hafa í huga við daglega umhirðu?

Þar sem glugginn fæst úr furu eða eik, með eða án álklæðningar, er rétt að óska eftir umhirðuleiðbeiningum fyrir valda efnisútfærslu. Þá má einnig staðfesta hvernig annast skuli gler, gúmmíþéttingar og járnabúnað.

Er glugginn CE-merktur og hversu löng er ábyrgðin?

Já, Hliðarhengdur Kombi-gluggi – opnast út er CE-merktur og honum fylgir fimm ára ábyrgð. Láttu vöruheiti, verkefnisupplýsingar og valda útfærslu koma skýrt fram í fyrirspurninni svo auðvelt sé að halda öllum upplýsingum um gluggann saman.

Taktu næsta skref með skýrri gluggafyrirspurn

Ertu að undirbúa nýjan glugga eða endurnýjun á núverandi opi? Sendu okkur mál, gagnlegar ljósmyndir og óskir um efni, lit, handfang, gler og sprosamynstur. Við hjálpum þér að setja saman skýra fyrirspurn fyrir vöruna Hliðarhengdur Kombi-gluggi – opnast út.
