Altezza della pergola: altezza utile, tetto e facciata
Progettazione della pergola
Per scegliere l’altezza di una pergola, la misura esterna indicata in una scheda non basta: lo spazio libero sotto la copertura dipende dalla quota del pavimento finito e dalla posizione dei componenti più bassi. Se il tetto si muove, conta anche l’ingombro durante il movimento, sia sotto sia sopra il profilo della struttura. Inoltre, la linea della pergola influisce sulle proporzioni della facciata. Un rilievo in sezione, con casa, pavimento, pergola e ostacoli rappresentati insieme, permette di confrontare questi aspetti prima di confermare il progetto.

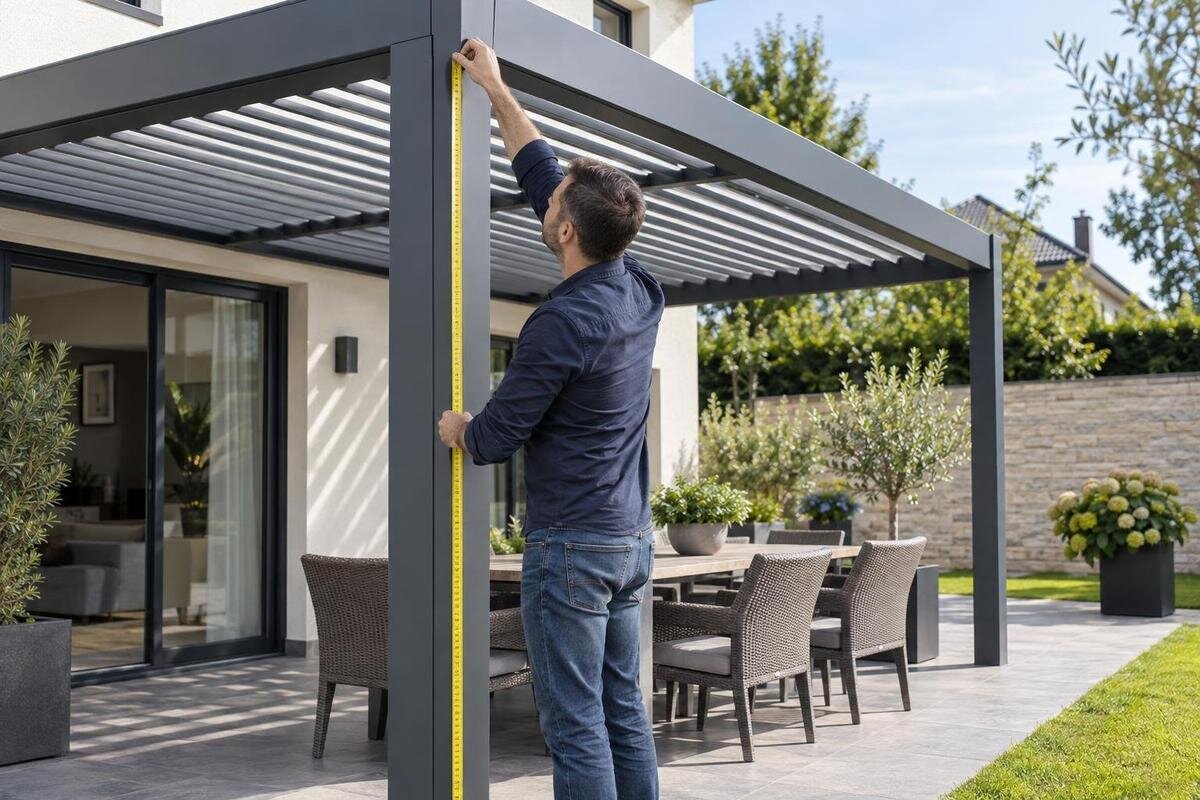

Altezza totale e spazio libero sotto la pergola
Per altezza totale si intende spesso la distanza tra il piano di riferimento e il punto più alto della struttura, ma nel preventivo va chiarito da quale piano parte la misura e quale componente raggiunge. La quota sotto trave, o sotto il bordo più basso della copertura, risponde a una domanda diversa: quanto spazio resta sopra la testa. Per l’uso quotidiano interessa l’altezza libera dal pavimento finito all’elemento più basso nella zona di passaggio. Traversi, profili o accessori possono trovarsi a livelli diversi, quindi una sola quota non descrive necessariamente ogni punto. Indica anche dove è stato rilevato il dato: al centro, sul bordo o sul lato rivolto verso casa.
Quando confronti due offerte, verifica che le misure partano dallo stesso livello e arrivino allo stesso elemento: confrontare l’altezza esterna di un modello con lo spazio sotto la trave di un altro porta a una conclusione sbagliata. La pagina della Pergola Bloomcabin identifica un prodotto, ma non sostituisce le quote della versione considerata né il riferimento al pavimento finito. Se una misura non è esplicita, chiedi di indicarne i due estremi. Distingui inoltre l’altezza libera lungo il percorso di accesso da quella sopra la zona arredata. Alzarsi da una sedia o passare vicino a un bordo basso sono situazioni diverse: riportare sul disegno dove si svolgono aiuta a valutare la misura nel punto pertinente. Un accessorio sospeso, se previsto, va considerato nella zona che occupa, senza attribuire automaticamente la sua quota a tutta la pergola.
Il pavimento finito è il riferimento per l’altezza libera
Se la terrazza è già pavimentata, prendi come riferimento il piano calpestabile nel punto in cui si troverà la pergola, non il terreno vicino se è a un livello diverso. Segna la quota in più punti, soprattutto se la superficie non è perfettamente uniforme o se il pavimento cambia materiale lungo il passaggio. In questo modo il disegno può mostrare da quale superficie si misura lo spazio libero sotto la copertura. Una misura presa dal sottofondo, da un gradino o dal bordo di una pavimentazione rialzata potrebbe descrivere un’altezza diversa da quella che si avrà nell’uso quotidiano.
Se devi ancora posare la pavimentazione, usa la quota prevista del piano finito e includi gli strati che ne cambiano il livello. Non affidarti a una stima a memoria: chi definisce la pavimentazione deve confermare l’altezza conclusiva. Riporta anche la soglia di una portafinestra, eventuali gradini o rialzi, perché influenzano il passaggio tra casa e terrazza. Se le finiture non sono state scelte, indica sul rilievo che la quota è provvisoria e quali parti possono modificarla. Le misure della pergola potranno così essere confrontate con un riferimento chiaro prima che il progetto venga confermato.
Copertura mobile: controllare l’ingombro durante il movimento
Se la copertura è regolabile, apribile o retrattile, l’altezza da chiusa non descrive da sola lo spazio occupato durante l’uso. Elementi che ruotano, pannelli che scorrono e coperture che si raccolgono hanno movimenti diversi. Secondo il sistema, alcuni componenti possono scendere sotto il profilo chiuso, sporgere sopra la struttura oppure concentrarsi in una zona del tetto. Individua quindi sul disegno del modello la posizione chiusa, quella aperta e l’ingombro lungo l’intero movimento. Il punto più basso e quello più alto possono cambiare, così come lo spazio libero vicino alla parete o ai bordi. Una sezione che mostra solo le posizioni finali potrebbe non rappresentare il massimo ingombro raggiunto durante la corsa: chiedi che anche questo sia indicato quando è rilevante.
Nel confronto di una Pergola bioclimatica Bloomcabin, non dedurre dal solo nome quanto spazio richieda il tetto nella versione scelta. Chiedi le quote del sistema nelle posizioni previste e fai evidenziare eventuali guide, profili o altri componenti mobili. È utile sapere anche a quale posizione si riferisce l’altezza dichiarata. Sul disegno, confronta l’ingombro superiore con gronda, davanzali sporgenti e altri elementi vicini, non soltanto con lo spazio sotto la copertura. La distanza da lasciare tra parti mobili e ostacoli deve essere confermata dal fornitore per quella configurazione, senza ricavarla a occhio dalla fotografia. Distingui infine il volume occupato dal movimento dagli spazi eventualmente richiesti per accedere al meccanismo durante la manutenzione. La possibilità di usare la zona sottostante mentre il tetto è azionato va verificata nelle istruzioni del modello: la sola assenza di interferenze geometriche non dimostra che tale uso sia previsto.
Pergola a parete: relazione con porte, finestre e gronda
Se la pergola è addossata alla casa, rileva la fascia della facciata in cui è prevista la struttura. Porte e finestre, architravi, cassonetti delle tapparelle, gronda e cornicioni forniscono riferimenti visivi, ma non determinano da soli la quota corretta. Una Pergola a parete Bloomcabin è una tipologia da confrontare con le misure effettive della facciata: annota l’altezza disponibile e segnala eventuali elementi che occupano la stessa fascia. Evita di scegliere l’altezza solo perché sembra allinearsi alla parte superiore di una porta; quel riferimento potrebbe non corrispondere allo spazio libero necessario sotto la copertura.
Considera porte e finestre nel loro uso reale: un’anta aperta, una tapparella abbassata o un infisso che deve restare accessibile possono interferire con la zona prevista. Riporta nel prospetto anche pluviali, bocchette e altre sporgenze, distinguendo ciò che deve rimanere da ciò che può essere modificato. Una fotografia aiuta a individuare gli ostacoli, ma non ne restituisce con precisione le distanze: affiancala a misure e disegni. La verifica del punto di fissaggio e della compatibilità con la facciata va affidata al professionista incaricato, senza dedurla da un’immagine o da una quota generica.
Come valutare le proporzioni della pergola sulla facciata
L’altezza della pergola cambia il modo in cui si leggono le linee della casa. Una copertura può trovarsi in rapporto visivo con l’architrave di una portafinestra, con il davanzale di una finestra o con la gronda; la scelta modifica l’equilibrio tra parete, aperture e spazio esterno. Non esiste una proporzione universale da applicare a ogni edificio: contano la forma della facciata, le sue linee e il punto da cui la pergola sarà guardata. Valuta l’effetto sia stando in giardino sia osservando la terrazza dall’interno, attraverso le aperture che si usano più spesso.
Puoi segnare su un prospetto della casa due o tre linee di altezza e confrontarle con porte, finestre e gronda. Rappresenta sia il bordo inferiore sia quello superiore della copertura: lo spessore visibile della fascia può incidere sull’insieme quanto la sua quota. Un render o una fotografia aiutano a immaginare il risultato, ma la prospettiva può alterare la scala. Perciò usa la pagina della Pergola Bloomcabin per individuare il prodotto da valutare e richiedi le quote della configurazione prevista per inserirlo nel prospetto reale della casa. Se hai più alternative, rappresentale nello stesso disegno e alla stessa scala. Dall’interno, osserva anche se il bordo della copertura attraversa la vista attraverso una portafinestra, sia da seduto sia in piedi. Questo confronto riguarda la visuale; non permette, da solo, di quantificare la luce che arriverà nella stanza. Per valutare quest’ultima servono anche orientamento, profondità della copertura e caratteristiche del sistema scelto.
Come preparare una sezione quotata per il rilievo
Una sezione laterale utile mostra insieme la facciata, il pavimento finito e il profilo della pergola. Traccia la linea del terreno o della pavimentazione, indica la parte inferiore e quella superiore della copertura e segna porte, finestre e ostacoli vicini. Aggiungi le quote verticali con i punti di partenza e di arrivo, usando la stessa unità di misura per tutto il disegno. Scegli un riferimento stabile e riconoscibile, per esempio una soglia esistente, e indica quale quota gli attribuisci: gli altri livelli potranno essere letti rispetto a quello stesso riferimento. Questo non significa che il piano della soglia debba coincidere con il pavimento esterno. Su una piccola pianta, segna inoltre dove passa la sezione e in quale direzione guarda, così chi legge sa quale parte della pergola è rappresentata. Se le altezze cambiano lungo la struttura, prepara una seconda sezione nel punto che presenta la differenza. Anche uno schizzo di rilievo può essere chiaro, purché distingua le misure rilevate da quelle ancora da definire.
Quando chiedi un preventivo, allega la sezione insieme a fotografie riconoscibili del punto di installazione e specifica il modello o la tipologia che stai valutando. Per il modello bioclimatico Bloomcabin, se la configurazione scelta prevede un tetto mobile, chiedi che il disegno mostri gli ingombri nelle posizioni rilevanti, non solo il profilo esterno. Indica inoltre se il pavimento è finito o se la quota è provvisoria. Questa richiesta aiuta a confrontare il disegno ricevuto con il tuo rilievo e a individuare prima le misure mancanti o riferite a un piano diverso.
Ostacoli in quota e accessori da prevedere
Nel rilievo includi gli elementi già presenti sopra o accanto all’area: gronda, canale pluviale, lampade, cassonetti delle tapparelle, bocchette e sporgenze della facciata. Non limitarti a segnare la loro altezza: annota anche dove si trovano rispetto al bordo della pergola e se devono restare accessibili. Una fotografia può aiutare a descriverli, ma non sostituisce le misure. Per un modello a parete Bloomcabin, per esempio, la fascia della facciata da valutare va confrontata con gli ostacoli effettivamente presenti nella casa, senza presumere che possano essere spostati o rimossi come parte del progetto.
Segna anche ciò che vuoi aggiungere, ora o in seguito, come tende, schermature o apparecchi di illuminazione. Il loro alloggiamento o fissaggio può occupare spazio e modificare la quota libera in una zona circoscritta. Chiedi quindi che gli elementi già previsti siano rappresentati nella sezione, distinguendoli da quelli che sono soltanto un’ipotesi futura. Se un accessorio non è ancora stato scelto, annota che dovrà essere verificato prima di inserirlo: così non si confonde l’altezza della struttura senza accessori con lo spazio effettivamente disponibile per la soluzione completa.
Come leggere le quote nel disegno della pergola
Nel disegno controlla dove terminano le linee di quota: una misura può riferirsi alla sommità, al bordo esterno o alla parte inferiore di un elemento. Leggi insieme pianta, prospetto e sezione, perché una vista frontale potrebbe non rendere evidente quale punto della copertura determina lo spazio libero. Verifica anche se la quota parte dal pavimento finito, dal terreno esistente o da un altro riferimento. Quando l’etichetta non è chiara, chiedi una spiegazione sul disegno stesso, così l’interpretazione resta collegata alla misura e non a una descrizione generica dell’altezza.
Quando ricevi le quote, confrontale con il rilievo e controlla che si riferiscano alla stessa versione del modello e agli elementi effettivamente previsti. Per il modello Pergola Bloomcabin, come per qualsiasi proposta, il nome identifica il prodotto ma non chiarisce da solo altezza utile, riferimento a terra o posizione del tetto. Controlla anche data e revisione del disegno: una tavola precedente potrebbe rappresentare un’altezza o un accessorio poi modificati. Se pianta, prospetto e sezione riportano indicazioni discordanti, chiedi una versione coerente anziché scegliere la misura che sembra più plausibile. Non ricavare una quota mancante misurando l’immagine sullo schermo o una stampa ridimensionata; usa le misure scritte e chiedi quelle necessarie. Se una componente è ancora da definire, il disegno deve chiarire se la quota indicata la comprende oppure no.
Terreno in pendenza e differenze di livello
Se la terrazza o il terreno non sono in piano, una misura rilevata in un solo punto può nascondere differenze importanti. Segna le quote vicino alla casa, lungo il passaggio e nei punti in cui la superficie cambia livello. Non fare una media tra il punto più alto e quello più basso: il dato medio potrebbe non rappresentare lo spazio libero in nessuna delle zone che userai davvero. Se la pavimentazione prevista modifica questi livelli, separa sul disegno le quote esistenti da quelle di progetto. In questo modo il rapporto tra copertura e superficie calpestabile resta leggibile senza presumere come debba essere risolto il dislivello.
Quando i lati della pergola si trovano accanto a superfici diverse, aggiungi una sezione trasversale oltre a quella laterale. Indica le soglie, i gradini e il percorso di accesso, poi controlla l’altezza libera nei punti in cui si cammina o ci si ferma. Se il livello della pavimentazione cambia dopo aver definito la pergola, rivedi anche le quote della sezione: non basta conservare la misura totale della struttura. La valutazione di eventuali modifiche al terreno o alla pavimentazione spetta ai professionisti del progetto; per il rilievo, è sufficiente rendere visibili le differenze e i punti in cui incidono.
Quote da confermare prima di approvare il progetto
Prima di approvare una proposta, controlla che il disegno indichi l’altezza totale, la distanza dal pavimento finito al punto più basso e il riferimento usato per entrambe. Per un modello presentato nella scheda della pergola bioclimatica Bloomcabin, chiedi che il disegno della soluzione scelta chiarisca anche gli ingombri del tetto nelle posizioni previste, se è mobile. Verifica che facciata, porte, gronda e ostacoli rilevati siano rappresentati nel punto giusto. La proposta dovrebbe identificare il disegno a cui si riferisce, con data e revisione, e distinguere la configurazione quotata dalle alternative non ancora approvate. Chiarisci inoltre se il rilievo definitivo e l’elaborazione delle quote rientrano nelle prestazioni concordate, chi li esegue e quando vengono confermati. Se l’offerta riporta una sola altezza senza specificare i suoi estremi, chiedi una quota integrativa prima di confrontarla con altri preventivi o di confermare le misure.
Il rilievo e il disegno devono riferirsi allo stesso pavimento finito e alla stessa configurazione: una modifica successiva a finiture, accessori o livelli può cambiare lo spazio libero. Se l’altezza incide su verifiche urbanistiche o condominiali nel tuo caso, non applicare indicazioni generiche: chiedi conferma a un tecnico qualificato o all’ufficio competente del luogo. Anche il controllo del fissaggio e della compatibilità con la facciata va affidato al professionista incaricato. Separare con chiarezza le quote certe da quelle ancora da confermare evita che un’altezza apparentemente corretta sul disegno risulti diversa nella situazione reale.
Domande frequenti
Che cosa indica l’altezza utile della pergola?
È lo spazio verticale libero tra il pavimento finito e il punto più basso della struttura nella zona considerata. Può quindi essere diversa dall’altezza totale riportata in un disegno o in un’offerta.
L’altezza totale coincide con lo spazio per passare sotto la pergola?
No. L’altezza totale raggiunge il punto più alto della struttura rispetto a un riferimento; lo spazio per passare si misura invece dal pavimento finito all’elemento inferiore più basso.
Come si valuta l’ingombro di un tetto che si muove?
Occorre consultare le quote del modello nella posizione chiusa e in quella aperta, considerando anche l’eventuale spazio occupato durante il movimento. Non basta misurare il profilo quando il tetto è fermo.
Quanto deve essere alta una pergola rispetto alla facciata?
Non c’è una proporzione valida per tutte le case. Confronta la linea della copertura con porte, finestre e gronda su un prospetto in scala e valuta la vista sia dal giardino sia dall’interno.
Quale quota considero se devo ancora posare la pavimentazione?
Usa la quota prevista del piano calpestabile finito, tenendo conto degli strati che ne modificano il livello. Indicala come provvisoria finché chi definisce il pavimento non conferma la quota conclusiva.
Quando altezza utile, quota del pavimento finito e ingombro del tetto sono riportati nella stessa sezione, la pergola si può valutare in rapporto sia alla terrazza sia alla facciata. Il riferimento decisivo è quello della configurazione effettiva e del livello di pavimentazione previsto: così spazio di passaggio, movimento della copertura e linee architettoniche restano confrontabili nel progetto.
