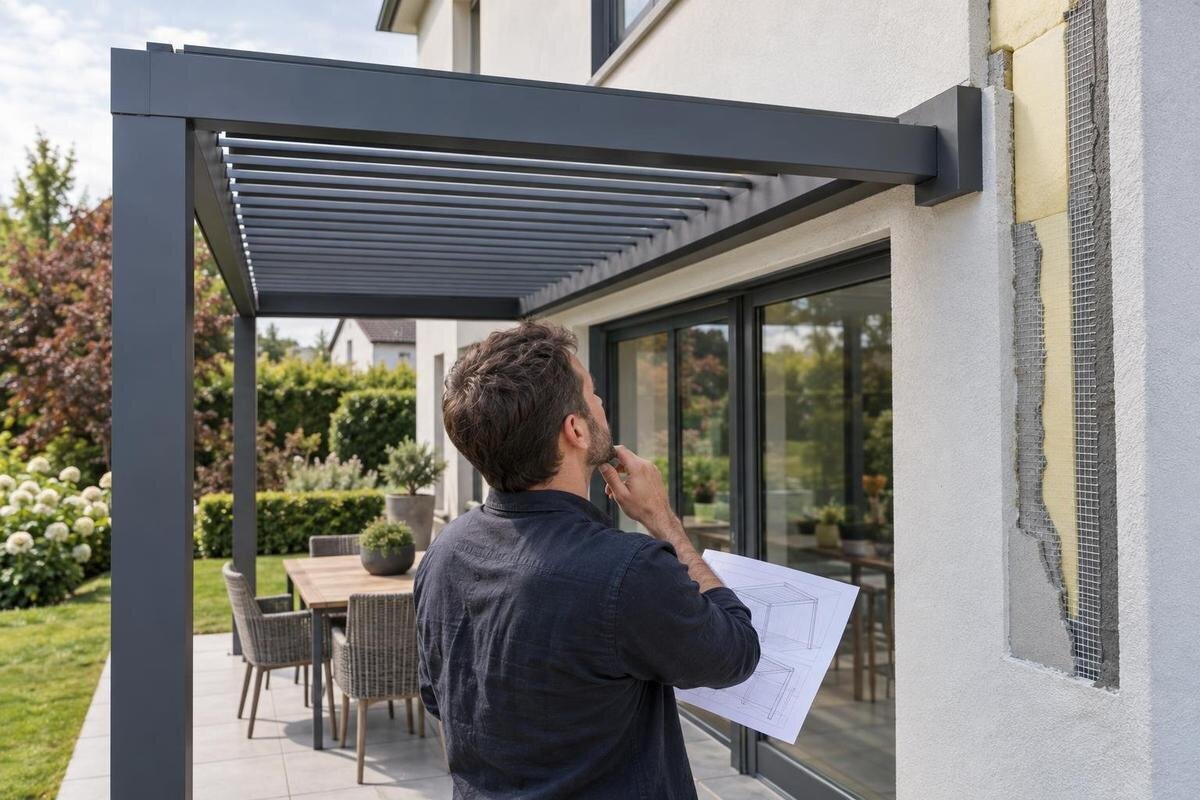

Fissare una pergola a una parete con cappotto termico
Pergole addossate e cappotto termico
Fissare una pergola a una parete con cappotto termico non si risolve scegliendo un ancorante più lungo. L’isolante e la finitura non sono, da soli, un supporto strutturale: occorre identificare che cosa si trova dietro il cappotto e progettare il collegamento in funzione della parete, del modello e della facciata. Questa guida spiega quali verifiche e documenti servono per decidere, senza trasformare la perforazione dell’isolante in una procedura standard.
Il cappotto non è il supporto strutturale
Il cappotto termico è un sistema di strati applicati all’esterno della facciata: isolamento e finitura superficiale non equivalgono al supporto strutturale. Una staffa appoggiata sull’intonaco o un fissaggio che fa presa soltanto nell’isolante non costituiscono, da soli, un collegamento alla parete. Le azioni della pergola devono arrivare a un elemento resistente individuato e verificato nel progetto. Se il dettaglio comprime l’isolante in modo non previsto, può danneggiare la finitura o causare deformazioni. Perciò non basta misurare lo spessore del cappotto e scegliere un ancorante più lungo: la lunghezza non spiega dove si scarica il carico né come viene trasferito.
Dall’esterno non si deduce con certezza che cosa ci sia dietro la finitura. La parete può essere in calcestruzzo, in laterizio pieno o forato, avere un’intercapedine oppure includere una struttura leggera; riparazioni e interventi successivi possono aver modificato singole zone. Anche due facciate dall’aspetto simile possono quindi presentare supporti diversi. Prima di scegliere un collegamento occorre distinguere la finitura visibile, il materiale isolante e il supporto resistente previsto per ricevere le sollecitazioni. Una descrizione generica come «parete in muratura» può non bastare per definire il nodo. La verifica deve riguardare le zone in cui sono previsti gli ancoraggi, non soltanto un punto facilmente accessibile della facciata. In prossimità di aperture o ampliamenti, per esempio, la composizione può cambiare. Riportare queste differenze sul rilievo permette al progettista di capire se tutti i collegamenti possono fare riferimento allo stesso supporto.
Come identificare la parete dietro l’isolante
La verifica parte dalle informazioni disponibili sull’edificio e sugli interventi eseguiti: elaborati costruttivi, documentazione dei lavori di isolamento e indicazioni sul sistema installato possono aiutare a ricostruire la stratigrafia. Conviene distinguere i disegni di progetto dai documenti che descrivono quanto è stato effettivamente realizzato, annotando date e successive modifiche. Una scheda del materiale isolante, da sola, non identifica la muratura sottostante; una planimetria può localizzare la parete senza descriverne gli strati. Eventuali fotografie scattate durante i lavori sono utili se è possibile riconoscere la zona interessata. La pagina della Pergola a parete Bloomcabin identifica una tipologia di prodotto da confrontare, ma non descrive la composizione della parete né dimostra che il cappotto esistente sia adatto a un determinato ancoraggio. Le due verifiche riguardano oggetti diversi e vanno tenute separate.
Un tecnico deve confrontare i documenti con le condizioni effettive della facciata, valutando anche lo stato del supporto e l’eventuale presenza di cavità, riprese o parti degradate. Se le informazioni sono incomplete o discordanti, sarà il professionista a decidere se servono ulteriori indagini e con quali modalità eseguirle. Non conviene dedurre il tipo di parete da una fotografia, dal materiale della finitura o dall’esperienza avuta su un’altra abitazione. La qualità delle informazioni raccolte determina quanto il progetto di fissaggio possa riferirsi davvero al sito.
Quali azioni deve trasferire il collegamento
Il percorso delle azioni va considerato nel suo insieme: dalla struttura della pergola alle staffe, dalle staffe agli ancoraggi e da questi al supporto individuato. Oltre al peso proprio, la valutazione deve considerare le azioni del vento e quelle legate alla configurazione prevista, secondo il progetto specifico. La forma e la disposizione dei sostegni influenzano il modo in cui queste sollecitazioni arrivano alla parete; non basta quindi contare i punti di fissaggio o confrontare un singolo componente con una tabella generica. Il collegamento può essere sollecitato in direzioni diverse: non deve essere valutato soltanto come un elemento che sostiene un peso verticale. Anche eventuali accessori o chiusure previsti devono essere comunicati al progettista, perché possono modificare le condizioni considerate. Se vengono aggiunti dopo l’installazione, occorre chiarire se la verifica iniziale li comprende oppure deve essere aggiornata.
Tipo e disposizione degli ancoraggi dipendono dal materiale e dalle condizioni del supporto, dalla geometria del collegamento e dalla configurazione della pergola. Una parete in laterizio forato, ad esempio, non si valuta come una superficie piena soltanto perché la finitura appare uniforme. Consultando la Pergola Bloomcabin come riferimento di prodotto, non si ottengono automaticamente indicazioni sulla parete della propria casa: occorrono le tavole relative alla configurazione scelta e la verifica del supporto reale. Anche la distanza tra staffa e struttura muraria va considerata nel progetto, non corretta in cantiere con una scelta improvvisata.
Ponte termico e continuità dell’isolamento
Un collegamento che attraversa l’isolante crea una discontinuità nello strato termico e può comportare un ponte termico. La sua rilevanza dipende dal dettaglio, dai materiali e dalla posizione; non si stabilisce guardando soltanto la lunghezza dell’elemento di fissaggio. Il nodo può inoltre influire sul comportamento igrometrico della facciata: eventuali criticità vanno valutate in base all’edificio e alla soluzione progettata, senza presumere che si presentino sempre o che siano risolte dalla sola finitura esterna. Nella documentazione è utile distinguere la funzione dei diversi componenti: un elemento destinato a gestire il trasferimento di calore non svolge necessariamente anche la funzione di tenuta all’acqua. Analogamente, una sigillatura esterna non dimostra che il ponte termico sia stato affrontato. Il dettaglio deve rendere comprensibile come questi aspetti siano coordinati, senza confondere prestazioni diverse.
Il progetto deve coordinare la trasmissione delle azioni con la continuità dell’isolamento, tenendo conto della geometria del collegamento e degli strati presenti. Possono essere previsti elementi di distanziamento o sistemi specifici, ma la loro scelta e il loro dimensionamento non si deducono da un’immagine o da una regola uguale per ogni parete. Anche la Pergola bioclimatica Bloomcabin va valutata sulla base delle tavole della configurazione scelta: la tipologia commerciale non definisce il nodo tra struttura, cappotto e facciata. La verifica termica, quando necessaria, deve riferirsi al dettaglio reale.
Il disegno di ancoraggio deve corrispondere al modello
Le tavole di ancoraggio devono riferirsi alla configurazione esatta della pergola e al tipo di supporto considerato. È utile che chiariscano la posizione dei collegamenti, la geometria delle staffe, il supporto a cui si affidano e le condizioni necessarie perché il carico venga trasferito come previsto. Devono inoltre essere compatibili con lo spessore e la composizione della facciata rilevati sul posto. Una vista complessiva aiuta a localizzare i collegamenti, mentre una sezione del nodo chiarisce il rapporto tra staffa, finitura, isolante e supporto. Quote e riferimenti devono consentire di confrontare il disegno con il rilievo, senza lasciare all’installatore il compito di interpretare distanze mancanti. Anche data e revisione degli elaborati contano: preventivo, progetto e montaggio devono riferirsi alla stessa soluzione. Un disegno generico, riferito a una parete diversa o a una diversa disposizione della struttura, non risponde automaticamente al caso concreto.
Prima di accettare una soluzione, verifica che chi l’ha progettata abbia ricevuto informazioni attendibili sulla parete e sul modello, e chiarisci chi approva eventuali adattamenti. La soluzione addossata Bloomcabin va considerata secondo i documenti della configurazione specifica, non come schema universale per tutti i cappotti. Se durante le verifiche emerge un supporto diverso da quello previsto nelle tavole, occorre chiedere una revisione prima di procedere. Aggiungere fissaggi o sostituire un componente in cantiere non dimostra, da solo, che il collegamento sia stato rivalutato.
Come proteggere la facciata dall’acqua
Ogni attraversamento della finitura va considerato anche dal punto di vista dell’acqua. Il dettaglio deve limitare il rischio che la pioggia raggiunga gli strati retrostanti o rimanga intrappolata in corrispondenza del collegamento. La soluzione dipende dalla facciata, dalla finitura e dalla geometria del nodo; per questo non è prudente considerare sufficiente un cordone di sigillante applicato in superficie senza una specifica progettazione. La tenuta deve essere coordinata con il percorso di scolo dell’acqua e con la continuità del sistema di isolamento.
Prima dell’installazione è opportuno chiarire chi definisce e realizza il raccordo e chi si occupa del ripristino della finitura e dell’isolante. Le indicazioni del sistema di facciata e il progetto del collegamento devono essere valutati insieme, così da evitare soluzioni incompatibili o dettagli lasciati a decisioni estemporanee. Va inoltre definito come controllare il risultato e a chi segnalare eventuali anomalie dopo l’intervento. Alcune parti del raccordo potrebbero non essere più visibili una volta montata la struttura: il piano dei lavori dovrebbe individuare quando controllarle e documentarle, prima che vengano coperte. Per le parti che richiedono controlli successivi, va considerata anche l’accessibilità. Le indicazioni di manutenzione devono riferirsi ai materiali effettivamente impiegati, non a un intervallo generico valido per qualsiasi sigillatura. Coordinare questi aspetti prima dei lavori è più semplice che tentare di correggere una discontinuità quando la pergola è già montata.
Finestre, impianti e spazi di manutenzione
La zona di collegamento può interferire con elementi già presenti sulla facciata: finestre e persiane, tende, gronde, pluviali, bocchette di ventilazione, corpi illuminanti o cavi. Non basta verificare che la struttura entri nello spazio disponibile: bisogna considerare l’apertura dei serramenti, l’accesso per la manutenzione e la funzione degli impianti vicini. La posizione apparente di un componente non esclude la presenza di servizi nascosti; la loro individuazione e le verifiche necessarie vanno affidate a chi conosce il sito.
Un sopralluogo dovrebbe mettere a confronto le misure reali della facciata con la configurazione riportata nei disegni, indicando gli ostacoli e gli spazi che devono restare accessibili. Nel rilievo conviene usare riferimenti riconoscibili, come gli spigoli delle aperture, e distinguere le misure prese sulla finitura esterna da quelle riferite al supporto. Anche davanzali, cassonetti e sporgenze possono incidere sul posizionamento. L’apertura di una persiana o l’accesso a una bocchetta vanno rappresentati come spazi da mantenere liberi, non soltanto come punti sulla parete. Se stai valutando la scheda della Pergola Bloomcabin, fai riferimento alla configurazione effettiva del modello e ai relativi elaborati, non soltanto all’immagine del prodotto. L’obiettivo è verificare che i punti di collegamento previsti non richiedano di spostare impianti o limitino l’uso dei serramenti. Se la posizione deve cambiare, anche il progetto di ancoraggio va riesaminato.
Quando valutare una struttura autoportante
Se non è possibile identificare un supporto adeguato o ottenere un collegamento progettato per la parete, la soluzione addossata può dover essere ripensata. Le alternative da valutare possono includere un diverso posizionamento o una struttura sostenuta in modo indipendente, ma solo se la configurazione ammessa per il modello lo consente. Non è corretto compensare l’incertezza sulla facciata aumentando il numero di ancoraggi o scegliendo un collegamento diverso senza una nuova verifica. La decisione dipende dal sito, non soltanto dalla preferenza per una struttura vicina al muro.
Una soluzione autoportante trasferisce le azioni ai propri sostegni e richiede quindi una valutazione distinta del terreno e delle basi previste. Il pavimento visibile non dimostra da solo che sotto ci siano supporti adeguati, e le fondazioni non hanno una misura valida per ogni situazione: la valutazione dipende dalla struttura e dalle condizioni del sito. Nel confronto con una soluzione addossata vanno considerate anche la posizione dei sostegni vicino alla casa e la possibilità di mantenere accessibile la facciata. L’indipendenza strutturale non elimina ogni interferenza: un raccordo per l’acqua o una chiusura dello spazio tra pergola e muro restano dettagli da definire. Non bisogna introdurre collegamenti alla parete che contraddicano la configurazione indipendente prevista. La scheda della pergola bioclimatica Bloomcabin può identificare un modello da sottoporre al tecnico, ma la possibilità di adottare una configurazione diversa va verificata sulle tavole specifiche. Parete e sostegni indipendenti non vanno considerati intercambiabili senza un progetto.
Quali documenti chiedere prima di procedere
Prima di confermare il fissaggio, raccogli le informazioni disponibili sulla composizione della parete e sul cappotto, insieme a un riscontro attendibile del supporto nel punto interessato. Il pacchetto tecnico dovrebbe comprendere una valutazione strutturale riferita al sito e tavole di ancoraggio approvate per la configurazione scelta. È utile chiedere anche come vengono coordinati il raccordo con la facciata e la continuità dell’isolamento. Se i documenti descrivono soltanto una situazione tipo, chiedi che venga spiegato in che modo corrispondono alla parete reale.
Controlla che gli elaborati identifichino senza ambiguità la pergola, la disposizione prevista e il supporto considerato, e che eventuali condizioni o limiti siano comprensibili a chi eseguirà il lavoro. La pagina della Pergola a parete Bloomcabin permette di riconoscere il prodotto, ma la decisione richiede documentazione specifica sul collegamento e sulla parete. Per rendere confrontabili i preventivi, chiedi che siano distinti il rilievo, la valutazione tecnica, l’eventuale indagine del supporto, il montaggio e il ripristino della facciata. Una voce generica come «fissaggio a muro» non chiarisce quali di queste attività siano comprese. Le informazioni ancora da confermare dovrebbero essere indicate esplicitamente, insieme a chi deve fornirle. Se mancano le evidenze sul supporto, oppure se le tavole fanno riferimento a una struttura diversa da quella scelta, non trattare la lacuna come un dettaglio da risolvere sul posto. Prima si chiariscono i documenti; poi si decide se la soluzione è applicabile.
Come coordinare fornitore, tecnico e installatore
È utile definire i ruoli prima di ordinare o fissare una data per i lavori. Il fornitore deve identificare il modello e mettere a disposizione le tavole pertinenti; il tecnico deve valutare la parete e il collegamento; chi installa deve lavorare sulla base degli elaborati approvati e sapere a chi rivolgersi se trova condizioni diverse. Chiarire in anticipo chi segue il raccordo con la facciata evita che la tenuta all’acqua e il ripristino del cappotto restino fuori dall’intervento previsto.
Condividi le informazioni sulla parete, le misure rilevate e la configurazione scelta, chiedendo conferma che le tavole si riferiscano proprio a quei dati. Per non creare equivoci in fase di acquisto, indica con precisione il modello Pergola Bloomcabin che stai valutando e richiedi gli elaborati della relativa configurazione. Concorda anche come verranno comunicate eventuali variazioni e chi conserverà la versione aggiornata dei disegni. A lavori conclusi, raccogli la documentazione del collegamento realizzato, comprese le modifiche approvate e le fotografie delle parti poi nascoste. Questo archivio sarà utile per la manutenzione della facciata o per futuri interventi, quando il nodo non sarà interamente visibile. Se il supporto trovato sul posto non corrisponde a quello descritto o lo stato della facciata è diverso da quanto documentato, l’installazione va sospesa finché il progetto non viene riesaminato. Questo passaggio protegge sia la struttura sia gli strati della parete.
Domande frequenti
Si può fissare una pergola direttamente al cappotto termico?
No: l’isolante e l’intonaco non sono un supporto strutturale per la pergola. Un eventuale attraversamento deve collegarsi a un supporto resistente identificato e avere un dettaglio di ancoraggio progettato. Il sistema non si sceglie in base al solo spessore del cappotto.
Come si scopre che cosa c’è dietro l’isolante?
Non basta guardare la facciata. Si consultano gli elaborati dell’edificio e la documentazione dei lavori di isolamento; poi un tecnico verifica che descrivano la parete reale. Se restano dubbi, sarà il professionista a definire eventuali indagini e le relative modalità.
È sufficiente usare un ancorante più lungo?
No. La lunghezza, da sola, non dice quale supporto raggiungere, come trasferire le azioni o come evitare compressioni e danni al cappotto. Tipo e disposizione dell’ancoraggio devono risultare da una verifica riferita alla specifica parete e al modello.
Il cappotto può essere attraversato dal collegamento?
Può essere previsto un collegamento che attraversa l’isolamento, ma non si tratta semplicemente di praticare un foro: il dettaglio deve coordinare supporto, gestione dell’acqua e continuità termica. Prima dell’intervento servono tavole approvate e un accordo su chi realizza e ripristina il raccordo.
Se la parete non è adatta, si può scegliere una struttura autoportante?
È un’opzione da valutare solo se la configurazione scelta lo consente e se sostegni e terreno sono verificati a parte. Non si può dedurre l’adeguatezza dal pavimento visibile né stabilire una fondazione uguale per ogni installazione.
Il criterio decisivo non è quanto è spesso il cappotto, ma se il supporto dietro è stato identificato e il collegamento è stato progettato per quella parete e per quella pergola. Prima di procedere servono evidenze sul supporto, una valutazione strutturale e tavole approvate, oltre al dettaglio che coordina isolamento e tenuta all’acqua. Se manca uno di questi elementi, sospendere la scelta del fissaggio e valutare un’altra configurazione è più sensato che adattare in cantiere una soluzione generica.
