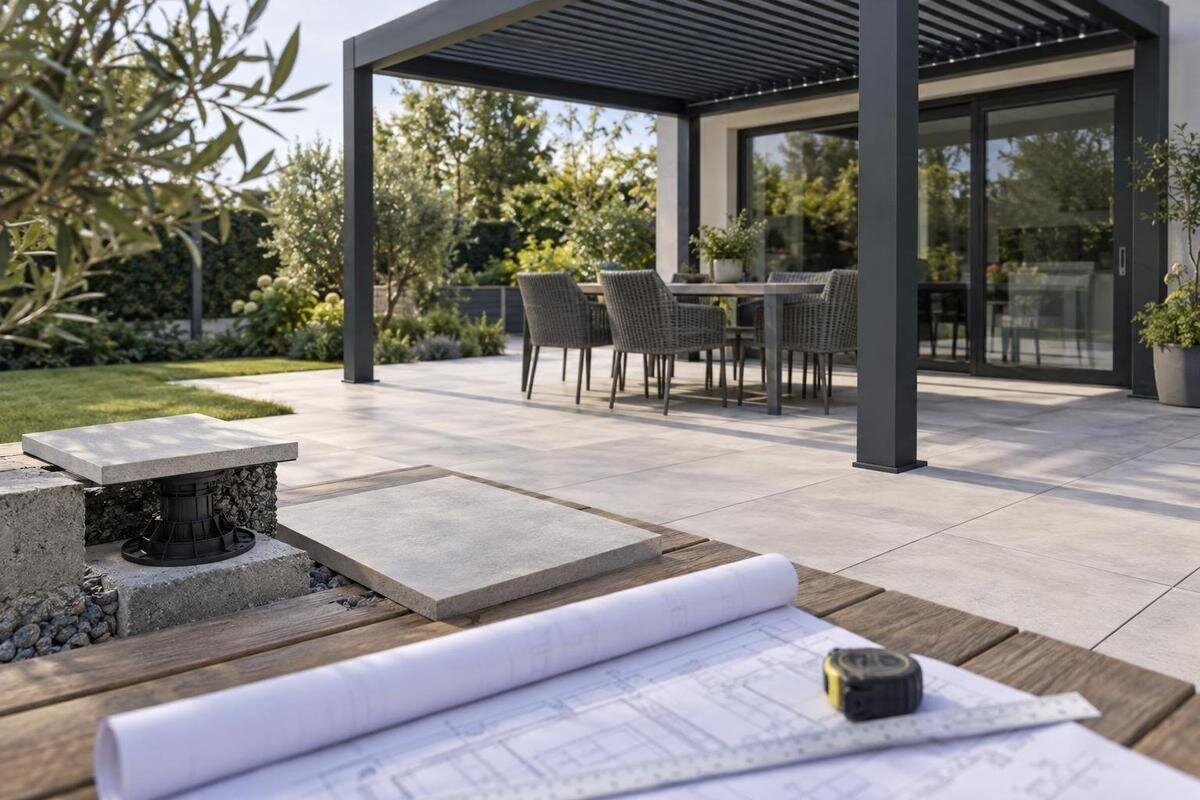

Fondazioni per pergola sotto un pavimento in gres: cosa pianificare
Pergole e pavimentazioni
Quando la pergola si posa su una terrazza in gres porcellanato, il rivestimento visibile non può essere confuso con il supporto dell’ancoraggio. Plinti, tagli delle piastrelle e quote finite vanno coordinati con la struttura sottostante e con il modello scelto. La pianificazione cambia tra pavimentazione da realizzare e pavimento già posato, ma il principio resta lo stesso: prima si definiscono i punti strutturali, poi si disegna la finitura attorno a essi. Ecco i controlli da programmare per evitare tagli improvvisati e dettagli incompatibili.
Verifiche prima della posa 1
Funzione del gres e del supporto strutturale
Il gres porcellanato è la superficie che si vede e si calpesta; la fondazione, invece, deve trasferire al terreno o a una struttura portante le azioni esercitate sulla pergola. Rivestimento e supporto strutturale hanno quindi funzioni diverse, anche quando il collegamento resta nascosto sotto la pavimentazione. Piastrella, adesivo e strato di posa non sono automaticamente adatti all’ancoraggio: forare o serrare soltanto la finitura non dimostra che ciò che si trova sotto sia idoneo a ricevere il fissaggio. La lavorazione può scheggiare o fessurare una lastra e interessare altri strati del pavimento. La capacità del supporto non si deduce dall’aspetto né dalla continuità delle fughe. Dire che «la pergola appoggia sul pavimento» non descrive quindi una soluzione strutturale.
Per ogni montante va definito il percorso del fissaggio fino al supporto effettivo, secondo il disegno di ancoraggio previsto per il modello e valutato per il sito. Il taglio della piastrella serve a integrare la finitura attorno a quel collegamento, non a trasformare il gres in un punto di presa. Anche scegliendo la Pergola Bloomcabin, la pagina del prodotto non indica da sola il tipo o la dimensione dei plinti adatti al terrazzo. Servono i documenti tecnici pertinenti e una verifica del supporto: così si separa ciò che rifinisce la superficie da ciò che sostiene davvero la struttura. Se questo passaggio non è chiaro nella documentazione, va chiarito prima di ordinare o posare le lastre.
Che cosa c’è sotto la pavimentazione
Su una terrazza già finita, l’aspetto esterno non basta a descrivere la base. Sotto le lastre possono esserci strati di posa, massetto, membrana impermeabile, soletta o terreno, e la successione può cambiare da una zona all’altra. Raccogliere elaborati, fotografie dei lavori e informazioni sulla pavimentazione aiuta a ricostruire la stratigrafia, ma documenti incompleti non sostituiscono un sopralluogo. Il rilievo deve segnare bordi, giunti, soglie, pozzetti, canalette e passaggi di impianti conosciuti, registrando anche le quote della superficie. Questi elementi influenzano dove si può intervenire e quali parti dell’esistente devono restare integre.
Prima di confrontare le soluzioni, associa al rilievo il nome esatto del modello e il relativo schema di montaggio. Se stai considerando la Pergola bioclimatica Bloomcabin, usa questa denominazione nella richiesta dei documenti tecnici, così il tecnico può confrontare lo schema pertinente con la terrazza rilevata. Può poi stabilire se le informazioni disponibili bastano o se servono verifiche della soletta, del terreno o di altri strati. Non si deduce la capacità del supporto dal suono prodotto battendo su una piastrella, né dal fatto che il pavimento appaia uniforme. Nel rilievo conviene indicare anche eventuali zone riparate o ampliate in momenti diversi: potrebbero avere una composizione diversa dal resto della superficie. Un documento relativo alla parte originaria non descrive necessariamente un ampliamento successivo. Distinguere i dati accertati dalle ipotesi permette di concentrare le verifiche sui punti realmente interessati dalle fondazioni, evitando di trattare tutta la terrazza come un supporto omogeneo.
Verifiche prima della posa 2
Posizione dei montanti e pianta della terrazza
Il disegno del modello definisce la geometria da rispettare: assi dei montanti, distanze e ingombro della struttura. Trasferiscila sulla pianta misurata della terrazza, includendo porte e relativo spazio di apertura, soglie, facciate, scarichi, giunti e bordi. Le fughe delle piastrelle sono riferimenti per la posa, non coordinate strutturali: spostare un montante per centrarlo su una fuga può modificare un assetto che non si può cambiare liberamente. Una sovrapposizione in scala tra pianta, pavimento e punti d’appoggio rende visibili le interferenze prima di ordinare le lastre o avviare le fondazioni.
Una pergola autoportante e una soluzione a parete possono avere schemi d’appoggio diversi, perciò non si trasferiscono plinti o distanze da un modello all’altro. La Pergola a parete Bloomcabin va valutata attraverso la documentazione del modello e l’esame delle parti effettivamente portanti, senza dedurre i punti di fondazione da una fotografia. Il rilievo deve riportare anche il rapporto con il muro e con gli eventuali ancoraggi previsti; i collegamenti ammessi spettano al progetto. Se una sporgenza, un bordo o un giunto interferisce con la geometria, la soluzione va definita prima dei tagli: non si recupera un errore spostando un supporto in cantiere senza approvazione.
Plinti dimensionati in base al sito
Non esiste una misura di plinto valida per qualsiasi pergola e terrazza. Forma e profondità, tipo di fondazione e collegamento dipendono dal modello, dallo schema di ancoraggio e dalla natura del supporto. Contano anche le condizioni del terreno o della struttura esistente, la posizione dei montanti e la vicinanza a bordi, giunti o fondazioni già presenti. Questi fattori aiutano a individuare che cosa verificare, ma non permettono di dedurre una soluzione standard. Evita di copiare dimensioni usate in un altro cantiere: una misura apparentemente plausibile non dimostra che il supporto del tuo terrazzo sia idoneo.
Per la valutazione servono un disegno di ancoraggio approvato, informazioni attendibili sul supporto e un rilievo dei punti d’appoggio. Un tecnico strutturista o altro professionista competente può stabilire quali verifiche mancano e definire la soluzione in base ai dati del sito. La scheda della Pergola Bloomcabin aiuta a identificare il prodotto da sottoporre alla valutazione. Nel confronto con chi realizza le fondazioni, chiedi che il preventivo distingua il lavoro strutturale dalle aperture nel pavimento e dal successivo ripristino: sono attività collegate, ma non equivalenti. Il dettaglio deve rappresentare montante, piastra, fissaggi e supporto, precisando quali parti resteranno accessibili e quali saranno coperte dalla finitura. Se occorre intervenire vicino a una fondazione esistente, il tecnico deve conoscere anche questa interferenza. Un prezzo riferito al solo plinto, senza chiarire gli interventi sugli strati della terrazza, non descrive necessariamente l’intero lavoro necessario per integrare la pergola nel gres.
Verifiche prima della posa 3
Tagli delle lastre e disposizione delle fughe
Con le posizioni strutturali definite, si possono sovrapporre in pianta il formato delle lastre, il reticolo delle fughe e il perimetro effettivo delle piastre o delle aperture previste. Questo confronto permette di valutare in anticipo dove cadono i tagli e se vicino a un montante restano ritagli difficili da posare o rifinire. Si può considerare l’allineamento con le fughe esistenti e l’aspetto complessivo; non si deve però modificare la posizione dei supporti fissata dai documenti della pergola. Un taglio scomodo è una questione di coordinamento della pavimentazione, non una ragione per inventare un appoggio diverso.
Posatore e installatore dovrebbero confrontare sul posto le quote, il tipo di lastra e l’ingombro reale della base prima del taglio. Se i disegni consentono di preparare una dima, questa va ricavata dalle misure approvate, comprese le eventuali tolleranze, non da un margine scelto a occhio. Per il modello bioclimatico Bloomcabin, richiedi il dettaglio della base da mettere a disposizione del posatore: il nome del modello non indica la misura dell’apertura da lasciare nel gres. Nel disegno della pavimentazione va chiarito se il bordo tagliato rimarrà visibile o sarà coperto da un elemento previsto per quella configurazione. Non presumere che una copertura nasconda qualsiasi irregolarità. Con lastre dal disegno marcato, valuta inoltre come il taglio interrompe venature o motivi e quale orientamento mantenere nei pezzi adiacenti. Conservare qualche lastra di ricambio, annotandone formato e finitura, può facilitare una futura sostituzione. Questi aspetti si possono decidere senza alterare la posizione strutturale dei montanti.
Quote finite e altezza degli appoggi
Il riferimento verticale è la quota finita della terrazza, cioè la superficie superiore del gres posato, non solo il livello del massetto. Nel progetto vanno messi in relazione quel livello, gli strati previsti per la pavimentazione, la testa del plinto, la piastra di base e la posizione dei fissaggi. Se il dettaglio viene deciso dopo la posa, possono emergere dislivelli o necessità di modifiche non previste. La quota della fondazione va quindi coordinata con quella del rivestimento prima di iniziare le lavorazioni, tenendo conto anche delle soglie e dei raccordi con le superfici vicine.
Il rilievo dovrebbe registrare le variazioni reali del piano: una pavimentazione può avere pendenze o differenze di livello che non si leggono da una fotografia. Questo non significa livellare arbitrariamente il gres o correggere la struttura con spessori aggiunti. Per il modello a parete Bloomcabin, come per ogni modello, il rapporto fra appoggi e collegamenti previsti va ricavato dalla documentazione specifica e dalla valutazione del sito. Non improvvisare rialzi, distanziatori o prolunghe dei fissaggi: possono cambiare il dettaglio di collegamento. Se una regolazione è necessaria, deve risultare compatibile con il progetto approvato.
Verifiche prima della posa 4
Pendenze, scarichi e impermeabilizzazione
Le aperture dei montanti attraversano la finitura e, a seconda della posizione, possono interessare strati che gestiscono l’acqua. Per questo il dettaglio deve mostrare come si raccordano taglio, fondazione e pavimento senza interferire con pendenze, giunti esistenti o scarichi. Un supporto collocato in prossimità di una canaletta, per esempio, può ostacolare il deflusso o rendere più difficile la manutenzione: occorre valutare la posizione reale, non solo la disposizione delle piastrelle. Prima di forare o rimuovere lastre vanno identificate, per quanto possibile, membrane e linee di drenaggio.
La soluzione per il perimetro del plinto va coordinata con l’impermeabilizzazione, i giunti di movimento e la possibilità di pulire l’area. È utile chiarire chi progetta il raccordo e chi è responsabile del ripristino degli strati eventualmente interessati. Non scegliere autonomamente un sigillante o riempire ogni spazio con malta: il dettaglio dipende dal pacchetto esistente e dalle indicazioni approvate. Nel progetto della Pergola Bloomcabin, rappresenta anche gli scarichi vicini, così chi segue la pavimentazione può valutarne l’accessibilità dopo il montaggio. Una canaletta non deve soltanto ricevere l’acqua: deve poter essere ispezionata e pulita senza che la base del montante impedisca di rimuoverne gli elementi accessibili. Se il sistema di pavimentazione comprende una membrana, il raccordo va definito da chi è competente per quel sistema, considerando anche il ripristino attorno all’intervento. La finitura visibile non basta a dimostrare la continuità dell’impermeabilizzazione sottostante.
Ordine delle lavorazioni prima della posa
Se la terrazza deve ancora ricevere il gres, le fondazioni possono essere pianificate prima che la finitura renda meno accessibili gli strati sottostanti. La sequenza parte dalla scelta del modello e dal rilievo, prosegue con la valutazione strutturale e la definizione di posizione e quote degli appoggi, poi coordina impianti e pavimentazione. Il progetto deve indicare i riferimenti da controllare prima di coprire le fondazioni. Le imprese stabiliscono le fasi e i tempi tecnici compatibili con i materiali e le lavorazioni: non si ricavano da una regola universale. Prima della posa, è utile confrontare gli assi realizzati con il disegno e verificare i livelli previsti.
Il montaggio della pergola deve rispettare la documentazione approvata e le condizioni richieste per il supporto. Se scegli la versione bioclimatica Bloomcabin, fai coincidere la configurazione ordinata con quella usata nei disegni di cantiere e chiarisci quando saranno disponibili i documenti necessari. Va stabilito chi fornisce i fissaggi, chi realizza le fondazioni, chi posa e taglia il gres e chi verifica le quote. Organizza anche l’accesso all’area: materiali, attrezzature e componenti della pergola non dovrebbero occupare i punti che devono ancora essere controllati o rifiniti. Le imprese devono concordare come proteggere le superfici già completate durante le lavorazioni successive e quando rimuovere le protezioni per le verifiche finali. Prevedere un controllo prima della posa delle lastre consente di rilevare eventuali discrepanze quando gli appoggi sono ancora visibili. Se emerge una differenza rispetto al progetto, va valutata da chi ha definito il collegamento prima di chiudere o rivestire l’area.
Verifiche prima della posa 5
Come intervenire su un pavimento già posato
Quando il gres è già presente, non conviene partire dal taglio della piastrella. Prima si localizzano i punti strutturali sulla terrazza e si chiariscono stratigrafia, scarichi, impianti conosciuti, giunti e possibili membrane. Solo allora si può valutare se l’intervento richiede aperture localizzate o un’altra soluzione, senza presumere che sotto ogni lastra ci sia lo stesso supporto. Se mancano disegni o informazioni attendibili, il sopralluogo serve a distinguere ciò che è noto da ciò che deve essere verificato. Documenta anche lo stato iniziale della zona interessata, comprese fessure, riparazioni e differenze di livello già visibili. È utile concordare prima dei lavori quanto dovrà estendersi il ripristino: sostituire una sola lastra e ricomporre una porzione più ampia comportano risultati estetici e lavorazioni differenti. Il formato disponibile come ricambio, la disposizione delle fughe e l’accesso al supporto possono influire sull’estensione della finitura da rimuovere, che non coincide necessariamente con il solo ingombro del montante.
L’eventuale rimozione delle lastre va pianificata con chi conosce il sistema di pavimentazione e deve realizzare le fondazioni: un’apertura non coordinata può danneggiare elementi che sarà necessario ripristinare. Dopo aver raggiunto il supporto, le condizioni effettive vanno confrontate con quelle su cui si basa il progetto. Se non coincidono, è prudente fermarsi e chiedere una revisione prima di chiudere l’area o montare la pergola. Conservare le piastrelle rimosse con cura, o avere ricambi compatibili, può facilitare il ripristino; non è però garantito che in seguito si trovi lo stesso formato o la stessa finitura.
Documenti da riunire prima del sopralluogo
Per rendere utile il sopralluogo, prepara la pianta quotata della terrazza, il modello esatto della pergola e i disegni disponibili, compreso quello di ancoraggio approvato se già fornito. Aggiungi il formato delle piastrelle, la disposizione prevista delle fughe, le quote delle soglie e una sezione che descriva, per quanto noto, gli strati del pavimento. Fotografie dei bordi, degli scarichi e delle zone interessate aiutano a individuare le interferenze. Segna chiaramente le informazioni incerte: è più utile dichiarare che un elemento non è noto che presentarlo come dato verificato.
Prima di avviare i lavori, chiedi una versione condivisa e datata della pianta e delle sezioni, con punti d’appoggio, quote, raccordi con il gres e scarichi vicini. Durante il cantiere, conserva le fotografie degli appoggi e degli strati prima che vengano coperti, insieme ai documenti dei materiali e dei collegamenti effettivamente impiegati. Le fotografie sono una traccia utile per la manutenzione, ma non sostituiscono le verifiche tecniche previste. A fine lavori, la documentazione dovrebbe distinguere quanto era progettato da quanto è stato realizzato e registrare le modifiche approvate. Per il proprietario è particolarmente utile poter ritrovare la posizione dei fissaggi sotto la finitura e sapere quali elementi devono restare accessibili. Se in futuro si sostituisce il gres, queste informazioni permettono di pianificare la rimozione senza scoprire soltanto durante il lavoro dove si trovano i collegamenti della pergola. Conserva quindi insieme i documenti della struttura e quelli della pavimentazione.
Domande frequenti
Posso ancorare la pergola direttamente alle piastrelle?
No. Il gres è una finitura e non dimostra che il supporto sottostante sia adatto all’ancoraggio. Il fissaggio deve seguire il disegno previsto per il modello e raggiungere un supporto valutato per il sito.
Devo rimuovere tutto il pavimento?
Non necessariamente. L’intervento dipende dalla posizione delle fondazioni e dagli strati presenti sotto le piastrelle. Un professionista può valutare se bastano aperture localizzate e come ripristinare la finitura.
Posso spostare i montanti per allinearli alle fughe?
Solo se una modifica dell’assetto è prevista e approvata per il modello. Le fughe aiutano a progettare i tagli, ma non definiscono la posizione strutturale dei montanti.
Quanto deve misurare un plinto per pergola?
Non esiste una dimensione valida per tutti i casi. Modello, schema di ancoraggio e supporto effettivo vanno valutati insieme da un professionista, sulla base delle informazioni del sito.
Si può installare una pergola su una terrazza già pavimentata?
È possibile valutare l’intervento, ma non si può confermarlo dal solo aspetto del pavimento. Prima di tagliare il gres occorre capire che cosa c’è sotto e verificare dove si possono realizzare gli appoggi.
Quando il progetto separa con chiarezza supporto strutturale, strati del pavimento e finitura, posatore e installatore possono lavorare su dettagli coerenti, senza affidare l’ancoraggio alla piastrella. Il dato decisivo non è una misura standard del plinto, ma la corrispondenza fra modello, supporto e quote reali. Pianificare questa relazione prima della posa del gres riduce le correzioni; su una terrazza già pavimentata, il sopralluogo chiarisce invece quali interventi sono davvero praticabili.
