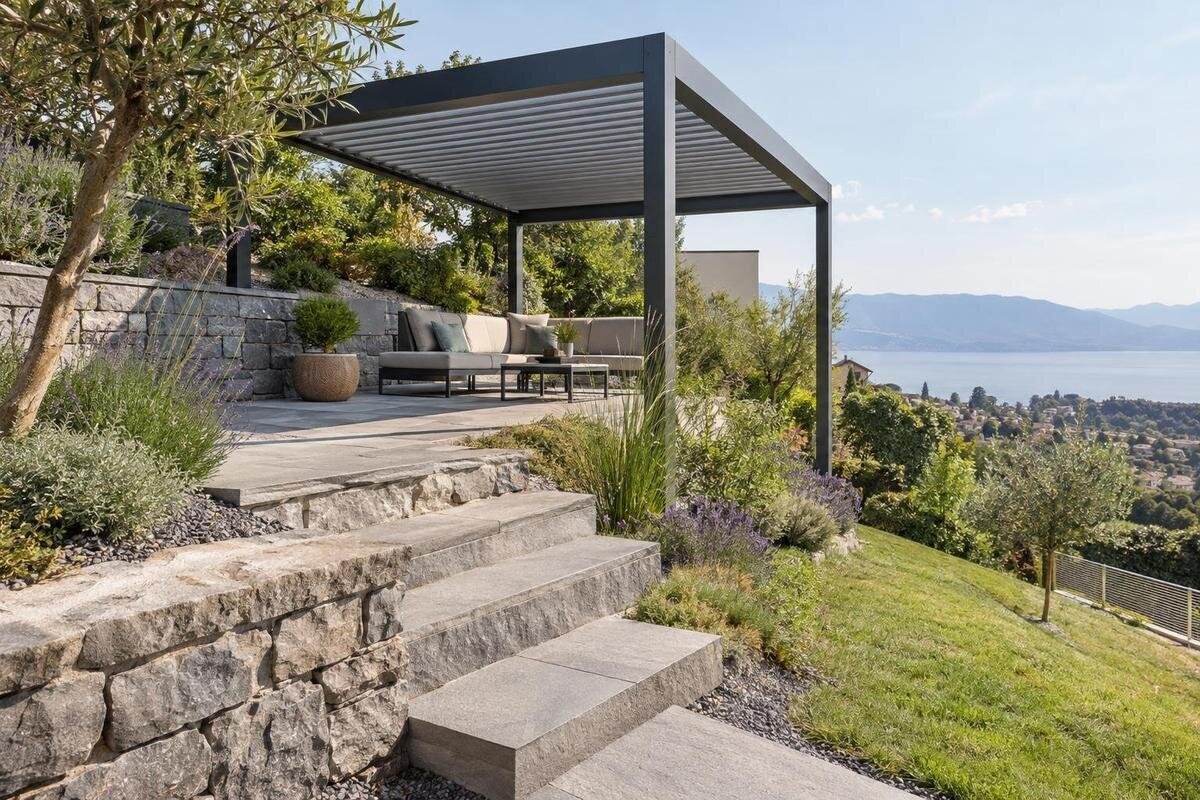

Come progettare una pergola su una terrazza in pendenza
Progettazione di una pergola
Progettare una pergola su una terrazza in pendenza non significa semplicemente appoggiare i montanti a quote diverse. La pavimentazione può avere una caduta utile al deflusso dell’acqua, mentre copertura e telaio devono rispettare la geometria ammessa per il modello scelto. La verifica decisiva consiste nel confrontare il dislivello misurato nei punti di appoggio con le quote della struttura, senza trasformare la pendenza del pavimento in una modifica improvvisata. Un rilievo chiaro, la conoscenza del supporto sottostante e il confronto con un installatore qualificato aiutano a capire se la configurazione prevista è realizzabile o se va riposizionata.
01
La pendenza del pavimento non definisce quella della copertura
Su una terrazza inclinata convivono due geometrie che non vanno confuse. La pavimentazione può avere una pendenza continua o pendenze locali per favorire il deflusso dell’acqua; questa inclinazione descrive il piano di calpestio, non la forma che deve assumere il telaio superiore. La copertura può essere prevista con una linea superiore orizzontale oppure con una pendenza propria, secondo il disegno della configurazione scelta. Non si decide copiando automaticamente il profilo del pavimento. Il riferimento corretto è la documentazione di montaggio del modello, perché lì sono indicate le geometrie ammesse. Osservare la terrazza non basta per stabilire se la copertura debba risultare in piano o inclinata.
Se il bordo inferiore della struttura è orizzontale mentre il pavimento scende, l’altezza libera aumenta verso il lato basso della terrazza. Se invece quel bordo segue una pendenza parallela al pavimento, la distanza tra i due può restare costante. Quando le inclinazioni sono diverse, questa distanza cambia: conta quindi il rapporto tra le due geometrie, non la sola quota superiore. Il progetto deve mostrare come il telaio rispetta la configurazione prescritta e come vengono gestite le diverse quote alla base. Una sezione lungo la discesa del pavimento rende leggibile questo rapporto; se la terrazza scende anche nell’altra direzione, serve rappresentare anche quel lato. Nei disegni tieni distinte le quote della pavimentazione, quelle degli appoggi e quelle del bordo inferiore della copertura, usando un riferimento comune. Lo scopo non è cancellare la pendenza, ma coordinarla con una configurazione ammessa.
Rilevare il dislivello nei punti di appoggio
Prima di decidere la posizione, disegna il perimetro della terrazza e segna l’ingombro ipotizzato della pergola, compresi i punti in cui sarebbero collocati i montanti. Rileva la quota del pavimento finito in corrispondenza di ciascun appoggio, riferendoti sempre allo stesso piano orizzontale. Puoi affidare il rilievo a un professionista o usare uno strumento adatto; l’importante è registrare le misure in modo coerente. Annota anche quale lato è più alto e in quale direzione scende il piano: conoscere soltanto il dislivello complessivo non basta se non è chiaro lungo quale asse si sviluppa.
Non limitarti ai due angoli più lontani. Una terrazza può presentare pendenze in più direzioni, avvallamenti, cambi di livello o tratti inclinati verso uno scarico. Rileva quindi tutti i punti previsti per gli appoggi e segnala anche soglie, giunti, gradini e bocche di scarico che potrebbero influire sulla posizione. Assegna a ogni punto una sigla, riportandola sia sulla pianta sia accanto alla misura: chi legge potrà così associare ogni quota al montante corretto. Una freccia può indicare la direzione della discesa, ma non sostituisce le quote dei singoli punti. Se la pavimentazione non è ancora finita, chiedi di riferire le misure alla superficie definitiva anziché aggiungere spessori ipotetici. Distingui inoltre le misure effettivamente rilevate da quelle ancora previste dal progetto. Una pianta annotata, accompagnata da fotografie, aiuta chi eseguirà il sopralluogo a distinguere la pendenza generale dalle irregolarità locali.
02
Fissare le quote della copertura e l’altezza libera
Definisci quale spazio libero ti serve sotto la pergola e in quali punti: il passaggio vicino a una porta, per esempio, può avere esigenze diverse da quelle dell’area centrale. Su un pavimento inclinato, una stessa quota superiore può lasciare altezze differenti tra il lato alto e quello basso. Se invece la copertura ha una pendenza prevista dal modello, anche questa modifica il rapporto tra il bordo e la pavimentazione. L’altezza totale della pergola non coincide necessariamente con l’altezza utile per il passaggio: nei disegni occorre individuare l’elemento più basso sopra ciascuna zona da utilizzare. Considera anche eventuali accessori previsti nella configurazione, senza presumere che siano compresi o che occupino uno spazio trascurabile. Per rendere il confronto concreto, annota le altezze desiderate nei punti rilevanti e le aperture o gli elementi vicini che devono restare accessibili. Questo permette di distinguere un problema di ingombro superiore da uno di spazio effettivamente fruibile.
Chiedi i disegni riferiti alla versione precisa che stai valutando: devono permettere di verificare le quote della struttura, la disposizione prevista dei montanti e gli eventuali limiti di regolazione consentiti. La Pergola bioclimatica Bloomcabin identifica un modello a catalogo, ma il nome non chiarisce da solo come si rapporti alle misure della tua terrazza. Per decidere servono le indicazioni relative alla configurazione specifica, da confrontare con il rilievo del pavimento finito. Non presumere che l’altezza di un lato possa essere corretta sul posto senza una conferma del modello.
Montanti e telaio devono seguire lo schema del modello
Quando i punti di appoggio si trovano a quote differenti, occorre verificare insieme la posizione delle basi, l’allineamento dei montanti e la geometria del telaio. Non basta che ciascun supporto trovi posto sulla pavimentazione: la distanza tra i punti di appoggio e l’assetto complessivo devono corrispondere alla configurazione prevista. Spostare un montante per evitare un giunto o per adattarsi alla pendenza può cambiare quella geometria. Allo stesso modo, non si deve presumere che il telaio possa essere inclinato o che ogni montante possa essere orientato liberamente per seguire il piano del pavimento. Nel rilievo, la quota del pavimento e quella della superficie su cui poggerà la base vanno distinte se non coincidono. Il dettaglio di progetto deve chiarire questo raccordo, senza lasciare all’installatore una compensazione improvvisata. Una terrazza con quattro quote diverse non implica automaticamente quattro montanti di lunghezza diversa: la soluzione dipende dall’intero schema di appoggio approvato per il modello.
La denominazione Pergola a parete Bloomcabin identifica un prodotto, non descrive tutte le quote e gli appoggi della configurazione. Prima di considerare un modello di questo tipo per una terrazza inclinata, chiedi i disegni pertinenti e verifica dove sono previsti i sostegni e quali adattamenti sono ammessi. Tagliare i montanti, aggiungere prolunghe o compensare il dislivello con spessori non sono soluzioni da dare per scontate. Se il disegno non contempla la differenza di quota rilevata, occorre una valutazione tecnica prima di intervenire sulla struttura.
03
Ingombro, porte e passaggi sulla terrazza
Confronta l’area disponibile con l’ingombro effettivo della pergola e con la posizione dei suoi appoggi, non soltanto con una superficie nominale. Per esempio, la Pergola Bloomcabin è indicata con una superficie da 9 a 24 m²: questo intervallo non permette, da solo, di ricavare la larghezza, la profondità o la distanza tra i montanti. Per una terrazza inclinata è utile segnare sulla pianta il perimetro del modello scelto e sovrapporvi le quote del pavimento. Così si vede se le basi ricadono vicino a un bordo, a un giunto o a un elemento da mantenere libero.
Valuta anche l’altezza disponibile lungo i lati, non solo lo spazio occupato a terra. Porte e finestre, soglie, scale, parapetti, arredi e accessi agli scarichi possono interferire in modo diverso sul lato alto e su quello basso. Se una porta si apre verso la pergola, considera lo spazio necessario per l’apertura nella posizione realmente prevista; se il passaggio è a ridosso del bordo più basso, controlla l’altezza libera in quel punto. Un disegno in pianta e una sezione laterale aiutano a individuare queste interferenze prima di fissare la collocazione.
Verificare il supporto prima di definire gli ancoraggi
La superficie pavimentata non chiarisce che cosa ci sia sotto né dove sia possibile realizzare un ancoraggio. Occorre identificare, per quanto documentabile, gli strati presenti: rivestimento, sottofondo, eventuale membrana impermeabile, sistema di drenaggio e struttura portante. La finitura non è una prova della tenuta del punto di fissaggio, e intervenire senza conoscere gli strati può danneggiare la terrazza. Se non hai documenti sulla stratigrafia o sulla struttura, segnala questa incertezza nel sopralluogo invece di basarti soltanto sull’aspetto della pavimentazione.
Il disegno di ancoraggio previsto per il modello va messo a confronto con le caratteristiche del supporto, con l’aiuto di un professionista competente. La scelta non si riduce a individuare una base standard: il tipo e le dimensioni della fondazione o del fissaggio dipendono dalla valutazione del sito e dalle indicazioni ammesse per quella configurazione. Per un modello bioclimatico Bloomcabin, il rilievo deve quindi includere anche le informazioni disponibili sul supporto nei punti di fissaggio. Se la superficie è sopra un locale o fa parte di una struttura sopraelevata, occorre valutare la struttura esistente e gli ancoraggi per quella precisa collocazione: la sua praticabilità non dimostra da sola l’idoneità per la pergola. La verifica deve considerare anche la continuità dell’impermeabilizzazione e l’eventuale necessità di rendere accessibili i punti interessati, così da definire gli interventi prima di iniziare i lavori.
04
Coordinare il deflusso dell’acqua
Considera separatamente l’acqua che scorre sulla pavimentazione e quella eventualmente convogliata dalla copertura. La pendenza della terrazza contribuisce al deflusso a terra; il percorso dell’acqua proveniente dalla pergola dipende invece dalla geometria e dalle indicazioni del modello. Non dedurre dove finirà l’acqua osservando soltanto il lato più basso del pavimento. In pianta segna gli scarichi esistenti e verifica che la posizione degli appoggi e l’ingombro della struttura non ne ostacolino l’accesso o la manutenzione.
Quando valuti il modello a parete di Bloomcabin, chiedi come viene gestita l’acqua della copertura nella configurazione scelta e dove sono previsti eventuali punti di uscita. Riportali sulla stessa pianta che mostra gli scarichi della terrazza: potrai così verificare se i due percorsi sono compatibili o richiedono un dettaglio aggiuntivo. Il sopralluogo dovrebbe considerare dove scorre l’acqua sulla pavimentazione, se ci sono soglie vicine e se gli scarichi restano raggiungibili. Se il progetto modifica il percorso abituale dell’acqua o porta la copertura in prossimità di una facciata, fai chiarire il raccordo con chi valuta l’installazione. Prevedi anche l’accessibilità per la pulizia dei componenti di raccolta eventualmente presenti. La pendenza del pavimento non garantisce, da sola, che l’acqua proveniente dalla copertura raggiunga lo scarico senza interferire con porte, passaggi o basi dei montanti.
Preparare il sopralluogo con misure e documenti
Per un sopralluogo utile, raccogli una pianta semplice con le dimensioni della terrazza, i punti di appoggio ipotizzati e le quote del pavimento. Aggiungi fotografie dei lati, delle soglie, degli scarichi e delle eventuali variazioni di pendenza. Una vista d’insieme permette di orientarsi; immagini ravvicinate dei singoli appoggi aiutano invece a riconoscere gli elementi segnati sulla pianta. Associa le fotografie alle sigle usate nel rilievo, senza ricavare misure precise dalla sola prospettiva. Se li hai, porta i disegni della struttura sottostante, le informazioni sulla pavimentazione e i documenti relativi a impermeabilizzazione e drenaggio. Indica anche eventuali lavori successivi che potrebbero aver modificato quanto rappresentato nei documenti. Dove mancano informazioni, scrivi che il dato è da verificare, invece di completarlo con un’ipotesi. La valutazione del supporto e degli ancoraggi spetta a un professionista competente; il rilievo delle quote serve a dargli un quadro chiaro, non a sostituire un giudizio strutturale.
Indica anche quale pergola stai considerando, per esempio tramite la pagina della Pergola Bloomcabin, e chiedi di riferire il parere al modello e alla configurazione esatti. Durante il sopralluogo chiarisci quali quote della copertura sono previste, come si collocano i montanti rispetto alla pavimentazione e se il tipo di supporto è compatibile con lo schema di ancoraggio. Se manca un dato essenziale, annota che cosa va verificato e da chi: una risposta generica sulla possibilità di montare una pergola non risolve il rapporto tra dislivello, struttura e ancoraggi.
05
Che cosa confrontare tra un modello e l’altro
Nel confronto tra prodotti, parti dall’identificazione esatta del modello e della configurazione, poi cerca i disegni che riportano ingombro, disposizione degli appoggi e quote della struttura. La pagina del modello bioclimatico Bloomcabin può aiutarti a individuare il prodotto da sottoporre alla valutazione. Per ogni alternativa usa lo stesso rilievo della terrazza e le stesse esigenze di passaggio: confrontare collocazioni o altezze desiderate differenti renderebbe meno chiaro quale soluzione si adatta meglio allo spazio. Annota inoltre a quale versione si riferisce ciascun disegno. Una configurazione favorevole per il dislivello potrebbe occupare diversamente l’area o collocare un appoggio vicino a uno scarico; valuta quindi insieme geometria e fruibilità, senza trasferire misure da un prodotto all’altro.
Organizza il confronto distinguendo ciò che il modello prevede da ciò che richiede un intervento sulla terrazza. Per ogni alternativa annota le regolazioni documentate, gli eventuali adattamenti ancora da approvare e le opere sul supporto da valutare separatamente. Questa distinzione evita di confrontare una soluzione già definita con un’altra che sembra più semplice soltanto perché alcuni lavori non sono ancora stati considerati. Se ricevi un preventivo, verifica quali attività comprende: rilievo, valutazione tecnica, preparazione degli appoggi e installazione non devono essere presunti inclusi. Controlla inoltre che pianta e sezione descrivano la stessa versione e consentano di leggere l’altezza libera sui lati alto e basso. Un’informazione mancante va indicata come tale, non interpretata come assenza di limiti. Potrai così scegliere sulla base di una soluzione concretamente valutabile, anziché della sola superficie dichiarata.
Dati da fissare prima dell’installazione
Prima di procedere, raccogli in un unico elaborato i punti di appoggio previsti, le quote del pavimento finito e le altezze della copertura. Aggiungi la posizione di porte, scarichi e ostacoli che incidono sul passaggio o sull’accessibilità. Il piano dovrebbe mettere in relazione il rilievo della terrazza con i disegni del modello e con la verifica del supporto, senza lasciare implicito come venga gestito il dislivello. Identifica la versione definitiva dei documenti, in modo che fornitore, tecnico e installatore lavorino sulle stesse informazioni. Se la pavimentazione viene completata o modificata dopo il sopralluogo, fai verificare che le quote effettive corrispondano a quelle utilizzate nel progetto. Eventuali differenze devono essere valutate prima del montaggio, non assorbite automaticamente nelle basi o nei montanti. Una conferma riferita a questi dati è più utile di un assenso generico alla collocazione di una pergola.
Se stai valutando il modello illustrato nella scheda della Pergola a parete Bloomcabin, presenta al professionista la configurazione precisa e le misure raccolte e chiedi di chiarire per iscritto i punti ancora incerti. Se la soluzione richiede di spostare appoggi, modificare montanti o cambiare la geometria della copertura, verifica prima che l’adattamento sia ammesso. In caso contrario, può essere necessario rivedere la posizione o valutare un’altra configurazione. Conserva con il progetto le conferme ricevute e i dettagli definitivi degli appoggi: serviranno a riconoscere ciò che è stato effettivamente concordato. La decisione finale dipende dalla coerenza tra quote rilevate, disegno del modello e supporto presente sulla terrazza.
Domande frequenti
La copertura della pergola deve essere orizzontale?
Non necessariamente. Deve seguire la geometria prevista per il modello e la configurazione scelti; la pendenza della pavimentazione, da sola, non stabilisce l’inclinazione della copertura. Chiedi di verificare le quote sui disegni di montaggio.
Si possono usare montanti di lunghezze diverse per compensare il dislivello?
Solo se la configurazione è ammessa dai disegni del modello. Non dare per scontato che tagliare, prolungare o spessorare i montanti sia consentito: una modifica può cambiare l’assetto previsto. Fai valutare le quote rilevate da un installatore competente.
La pavimentazione è sufficiente per ancorare la pergola?
Non è possibile stabilirlo guardando la finitura. Sotto le piastrelle o il rivestimento possono esserci strati diversi, una membrana impermeabile o una struttura portante. La soluzione di ancoraggio va confrontata con le indicazioni del modello e con una valutazione del supporto.
Quali misure servono per descrivere la pendenza?
Rileva la quota del pavimento finito nei punti in cui sarebbero collocati i montanti, usando un unico riferimento, e annota la direzione della discesa. Segna anche soglie, scarichi, gradini e variazioni locali: la misura tra due soli estremi potrebbe non descrivere tutta la superficie.
Occorre una verifica specifica per una terrazza sopraelevata?
Sì. Se la terrazza è sopra un locale o fa parte di una struttura sopraelevata, un professionista competente deve valutare il supporto e gli ancoraggi per il sito concreto. La praticabilità della superficie e il nome di un prodotto non dimostrano, da soli, che la struttura sia adatta.
Una terrazza inclinata non impone una soluzione universale: la scelta dipende dalla relazione tra pavimento finito, geometria ammessa della copertura, disposizione dei montanti e supporto disponibile. Quando questi elementi sono descritti insieme, è possibile valutare il progetto senza confondere una superficie inclinata con un telaio che deve esserlo per forza. Se manca una conferma sulle quote, sugli ancoraggi o sul deflusso dell’acqua, chiariscila prima di adattare la struttura sul posto.
