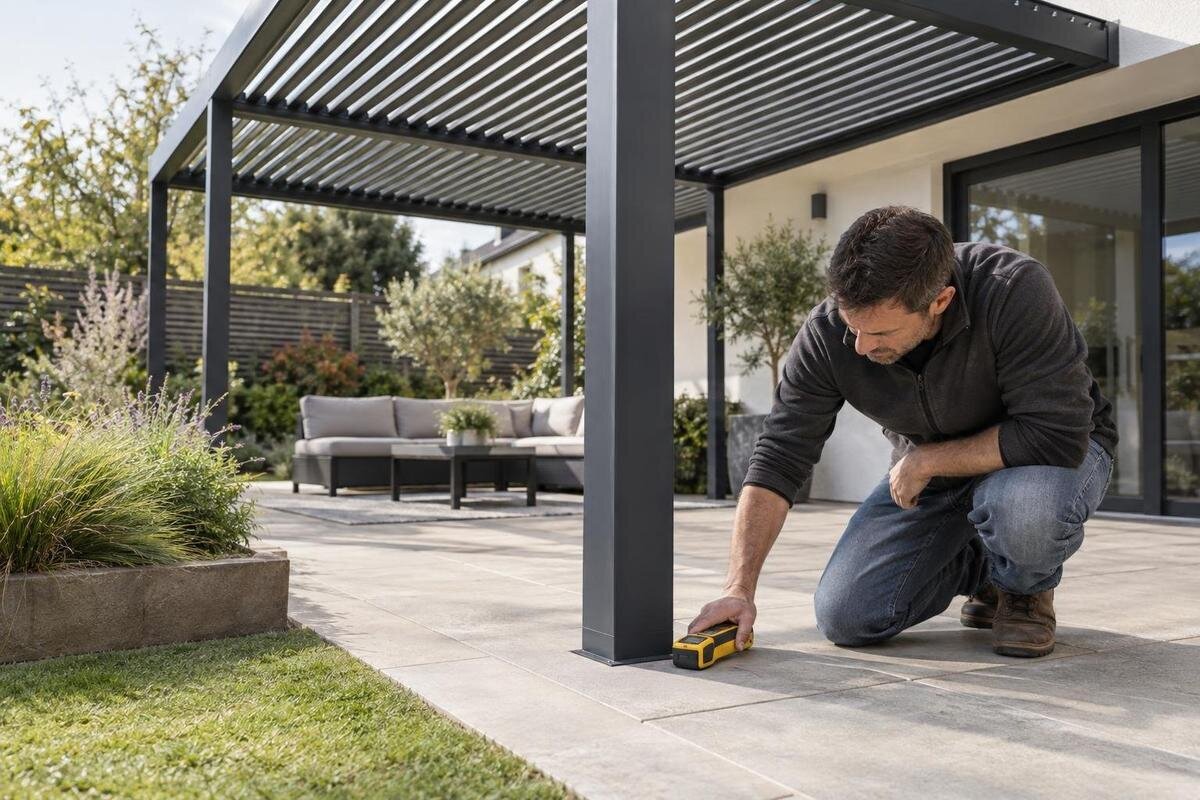

Tubi e cavi nascosti: controlli prima di forare per una pergola
Progettare una pergola
Prima di definire i punti di ancoraggio di una pergola, non basta controllare che il pavimento sembri libero. Sotto una terrazza o nel giardino possono passare cavi elettrici, tubazioni, scarichi, linee d’irrigazione o collegamenti aggiunti in seguito. Le planimetrie aiutano a ricostruire i percorsi, ma potrebbero non rappresentare lo stato attuale. Documenti, rilievo sul posto e disegno di posa vanno quindi confrontati prima di forare o scavare.
Perché controllare prima di definire gli ancoraggi
Una perforazione o uno scavo può danneggiare un cavo, una tubazione o una guaina anche quando il servizio non è visibile in superficie. Il danno può interrompere un impianto, provocare una perdita o costringere a sospendere il cantiere; la gravità dipende dalla linea e dalle circostanze. L’aspetto del pavimento, del prato o di un vecchio pozzetto non consente di dedurre il percorso sotterraneo. Inoltre, un impianto può essere stato aggiunto durante lavori successivi e non comparire nei disegni originari.
Il controllo deve coprire la zona interessata da staffe, piastre, ancoraggi e fondazioni previste, oltre ai tratti che l’installatore dovrà aprire o forare per lavorare. Una linea può attraversare il sedime senza passare esattamente sotto un montante: conta l’intero ingombro dell’intervento, non soltanto la posizione del sostegno. Anche un foro piccolo non è automaticamente privo di rischi. I punti segnati su una bozza restano quindi provvisori finché il tracciato degli impianti non è confrontato con il progetto. Non esiste una distanza valida per tutti i cavi, i tubi e i sistemi di ancoraggio: la valutazione spetta a un tecnico in base al caso.
Quali documenti raccogliere sugli impianti
Chiedi a chi gestisce l’immobile, ai precedenti proprietari o alle imprese che hanno eseguito lavori se sono disponibili planimetrie e disegni aggiornati. Cerca informazioni su linee elettriche, acqua, scarichi, gas, irrigazione, telecomunicazioni e altri impianti presenti nell’area. Possono essere utili anche schemi di manutenzione, documenti di ristrutturazioni e rilievi prodotti prima di pavimentare o sistemare il giardino. Se un servizio è gestito da un soggetto esterno, verifica con il referente competente quali informazioni può fornire per la zona interessata. Chiarisci anche quale tratto descrivono i documenti ricevuti: una mappa della rete esterna potrebbe non comprendere i collegamenti privati all’interno della proprietà. Per questi ultimi possono servire informazioni conservate dall’installatore dell’impianto o da chi ne cura la manutenzione. Considera inoltre le utenze di edifici vicini o di spazi comuni che potrebbero attraversare l’area scelta. L’obiettivo è ricostruire i servizi presenti nel sito, non soltanto quelli utilizzati direttamente dalla casa.
Per ogni elaborato annota data, revisione, scala, legenda e provenienza. Chiediti se rappresenta un progetto, una modifica in corso d’opera o un rilievo eseguito a lavori conclusi: non sono documenti equivalenti. Ricostruisci, per quanto possibile, gli interventi successivi, perché uno spostamento di un quadro, una nuova linea di irrigazione o una modifica allo scarico potrebbe non essere stato riportato su una planimetria vecchia. Tieni separati i documenti di provenienza diversa e segnala le discrepanze, invece di unirli come se descrivessero tutti lo stesso stato dei luoghi.
Come interpretare le planimetrie dei sottoservizi
Una planimetria indica ciò che era previsto o rilevato alla data in cui è stata preparata; non garantisce da sola che ogni linea sia ancora nello stesso punto. Controlla la legenda e cerca indicazioni su profondità, quote, dimensioni e livello di precisione. Se tali informazioni mancano, non ricavarle dalla scala del disegno o dalla posizione apparente di un contatore, di una griglia o di un pozzetto: un punto di accesso non descrive necessariamente l’intero percorso. Anche una zona senza simboli può significare che mancano dati, non che il sottosuolo sia libero.
Confronta gli elaborati tra loro e annota quali tratti sono documentati, quali sono solo ipotizzati e quali non risultano verificati. Se stai valutando una pergola a parete Bloomcabin, indica il modello con il suo nome esatto quando richiedi le tavole di ancoraggio. Queste tavole e la planimetria dei sottoservizi rispondono a domande diverse: le prime riguardano il progetto della pergola, la seconda le linee presenti nel sito. Non usare le une come sostituto dell’altra né sovrapporre disegni con riferimenti di scala o orientamento incerti. Una facciata modificata, una recinzione spostata o un’aiuola ridisegnata possono rendere difficile riconoscere i riferimenti di una vecchia mappa. Segnala questi cambiamenti a chi deve confrontare i documenti con lo stato attuale. Conserva gli originali e raccogli dubbi e osservazioni in una copia di lavoro identificata come tale: una tua annotazione non deve essere scambiata per un dato rilevato o per una correzione approvata dal tecnico.
Delimitare l’area di lavoro dal progetto della pergola
Prima di trasferire quote sul terreno, chiarisci quali punti di ancoraggio e quali lavorazioni prevede il modello esatto. Se stai valutando una pergola bioclimatica Bloomcabin, la denominazione precisa aiuta a richiedere la documentazione pertinente, ma la pagina del prodotto non sostituisce il disegno di ancoraggio né la verifica del supporto. Chiedi a chi progetta o installa di indicare le superfici coinvolte, gli interventi previsti e ogni eventuale passaggio di cavi o tubi necessario per il progetto. Non dedurre la posizione dei fissaggi da fotografie o da dimensioni generiche.
Il rilievo deve riguardare la parte di sito che potrebbe essere effettivamente disturbata: punti dei sostegni, aree di scavo e foratura e spazi necessari per eseguire i lavori. Indica anche gli accessi per le attrezzature e i percorsi di servizio che potrebbero attraversare il giardino o la terrazza, così da non scoprire un conflitto soltanto durante l’installazione. Se esistono alternative di orientamento o di posizione, segnatele fin dall’inizio: saranno aree da verificare, non soluzioni già approvate. Una mappa troppo ristretta può dare una falsa impressione di precisione e costringere a interrompere i lavori quando il progetto cambia. Chiedi inoltre all’installatore se sono previste lavorazioni accessorie, come la rimozione di pavimentazioni, l’apertura di passaggi o fissaggi temporanei. Anche queste devono comparire nella descrizione dell’intervento quando interessano il terreno o altre superfici con impianti nascosti. Distingui sulla mappa l’ingombro della pergola finita dalle zone interessate durante il montaggio: le due aree non coincidono necessariamente e vanno esaminate in funzione delle attività previste.
Quando richiedere un rilievo professionale
Per verificare l’area prima delle lavorazioni, rivolgiti a personale competente nella localizzazione dei sottoservizi, soprattutto se i documenti sono incompleti, discordanti o assenti. Chi esegue il rilievo deve conoscere l’area di lavoro e sapere quali tipi di linea cercare; il metodo va scelto in base al contesto e ai servizi attesi. Si possono impiegare tecniche diverse, ma nessuno strumento garantisce di individuare ogni impianto in qualunque condizione. Il terreno, la pavimentazione, le strutture presenti e la vicinanza fra più linee possono influire sul risultato. Un apparecchio utilizzato senza esperienza non equivale a un rilievo interpretato da un tecnico. Nella richiesta descrivi quindi lo scopo dell’indagine: valutare possibili interferenze con gli ancoraggi e con le altre lavorazioni della pergola. Chiedi se l’incarico comprende tutti i servizi indicati nei documenti, inclusi quelli privati, e come verranno segnalate eventuali lacune. Questo permette di confrontare proposte riferite allo stesso lavoro, anziché scegliere soltanto in base al nome dello strumento o alla durata prevista del sopralluogo.
Spiega con precisione dove si pensa di forare o scavare e invia i documenti disponibili prima del sopralluogo. Per un progetto che considera il modello a parete Bloomcabin, indica anche la facciata e le superfici da verificare, non soltanto l’area a terra. Concorda quali zone saranno esaminate e chiedi che il rapporto distingua i tracciati individuati dalle aree non controllate o non leggibili. Se una parte del sito è coperta, inaccessibile o non valutabile con il metodo scelto, deve risultare chiaramente: sapere dove il rilievo non può dare una risposta è importante quanto conoscere i tracciati rilevati.
Che cosa significa un tracciato rilevato
Un tracciato segnato con uno strumento è una stima del percorso, non la rappresentazione continua e certa di ogni condotta. Il risultato dipende dalla tecnica, dal tipo e dalla profondità della linea e dalle condizioni del sito. Alcuni servizi potrebbero non produrre un segnale rilevabile; linee ravvicinate, strutture metalliche o altre interferenze possono rendere difficile distinguere i percorsi. Anche quando viene rilevata una traccia, non è detto che si conoscano con precisione la profondità, la larghezza dello scavo originario o lo stato del tubo. Una zona senza segnale va interpretata alla luce dei limiti dichiarati, non come prova automatica di assenza.
Leggi il rapporto insieme a chi lo ha redatto e verifica che riporti data, area coperta, metodo impiegato, condizioni rilevanti e limiti del rilievo. Distingui una posizione localizzata da una profondità stimata e chiedi di chiarire il margine d’incertezza, se è disponibile. Se è in valutazione la Pergola Bloomcabin, registra la denominazione completa nel fascicolo insieme alla revisione delle tavole richieste: serve a collegare i documenti al progetto, ma non dice nulla sulla presenza o sull’assenza di linee nel terreno. Non trasformare una traccia approssimativa in una quota di posa senza una valutazione competente.
Come risolvere un conflitto con gli ancoraggi
Sovrapponi il rilievo dei sottoservizi al disegno di ancoraggio usando riferimenti coerenti, come punti fissi individuati sul posto. Se una linea sembra interferire con un fissaggio, non spostare un montante di pochi centimetri per tentativi: gli ancoraggi fanno parte di un progetto e una variazione può richiedere una nuova valutazione. Chiedi a chi segue la struttura e l’installazione di esaminare il conflitto e di definire quale margine sia necessario, tenendo conto del servizio e dell’incertezza del rilievo. Non esiste un distacco universale da applicare senza conoscere il caso.
Le opzioni possono includere una diversa posizione o orientazione della pergola, una revisione del progetto di ancoraggio oppure, se valutato da chi è competente, lo spostamento di un impianto da parte di chi può intervenire su quella linea. Ogni alternativa va controllata sia rispetto ai sottoservizi sia rispetto al supporto e alla configurazione prevista. Se si prende in considerazione un modello bioclimatico Bloomcabin, usa il relativo disegno di ancoraggio come riferimento del progetto in esame, non come autorizzazione a modificare i fissaggi sul posto. Qualsiasi nuova disposizione deve essere verificata prima di trasferirla a terra.
Organizzare fori e scavi in sicurezza
Prima dei lavori, condividi la versione aggiornata del rilievo e del progetto con tutte le persone coinvolte. Concorda chi mantiene i riferimenti sul posto, come saranno riconosciuti i tracciati e chi deve essere avvisato in caso di dubbio. Segni temporanei possono sbiadire, essere coperti o spostarsi con il passaggio delle persone e delle attrezzature: non affidarti a un’indicazione che non è più leggibile o verificabile. Se cambiano posizione, metodo di lavoro o area di scavo, fermati e chiedi di aggiornare il confronto prima di proseguire.
Per una pergola Bloomcabin a parete, includi nella pianificazione anche la zona della facciata interessata dalle perforazioni: una verifica limitata al terreno non copre automaticamente gli impianti nascosti nella parete. Se durante i lavori compare un cavo o una tubazione non riportata, interrompi l’attività nell’area interessata, non toccare né spostare il servizio e avvisa il responsabile e il tecnico o gestore competente. In presenza di segnali di pericolo, allontanati e contatta i soccorsi o il gestore da una posizione sicura. La ripresa dei lavori va decisa dopo aver chiarito la natura del servizio e aggiornato le informazioni.
Come procedere quando la posizione resta incerta
Se documenti e rilievo non concordano, oppure il metodo non consente di chiarire un punto critico, non provare a risolvere il dubbio con un foro esplorativo improvvisato. Chiedi al tecnico che segue l’indagine e al responsabile dei lavori se servono verifiche aggiuntive e quali modalità siano appropriate per quel servizio e quel contesto. Eventuali verifiche localizzate devono essere pianificate ed eseguite da personale qualificato, non diventare un tentativo autonomo. Finché il dubbio rimane, considera l’area non verificata ai fini della decisione sul fissaggio.
A volte la soluzione più semplice è rivedere il layout o rinviare la posa finché non si dispone di informazioni sufficienti. Se sposti la pergola, il nuovo sedime e le aree di lavoro devono essere controllati da capo: un rilievo eseguito altrove non si trasferisce automaticamente al nuovo punto. Vale anche se stai valutando il modello Pergola Bloomcabin in una posizione alternativa: annota il nuovo perimetro e confrontalo con le linee rilevate. Ogni modifica va riportata sui disegni aggiornati, così l’installatore non lavora sulla base di una planimetria superata.
Quali informazioni conservare prima della posa
Prepara un fascicolo unico con le planimetrie disponibili, la loro provenienza e revisione, le informazioni sui lavori precedenti e il rapporto del rilievo sul posto. Includi una mappa leggibile dell’area interessata, i riferimenti usati per collocare i tracciati, le zone non indagate e le incertezze dichiarate. Conserva anche le decisioni prese sui punti di ancoraggio e le eventuali revisioni del progetto. Foto datate dei riferimenti e dei segni sul posto possono aiutare a ricostruire il contesto, ma non sostituiscono il rapporto tecnico né una nuova verifica se le condizioni cambiano. Organizza il fascicolo in modo che sia riconoscibile la versione corrente e che le bozze superate rimangano separate. Registra anche chi ha fornito un chiarimento e a quale tratto o punto si riferisce, evitando appunti privi di contesto. Dopo la posa, conserva la documentazione delle modifiche effettivamente eseguite: sarà utile per successive manutenzioni, sostituzioni degli ancoraggi o lavori nel giardino, senza dover ricostruire da zero le decisioni prese.
Prima di confermare la posa, controlla che progettista, installatore e chi ha svolto il rilievo stiano usando gli stessi elaborati e che ogni interferenza sia stata affrontata. Allega il riferimento al prodotto considerato, ad esempio la pagina della pergola bioclimatica, per identificare il modello; per gli ancoraggi fanno fede le tavole tecniche pertinenti e la valutazione del supporto. Se resta una linea non localizzata nell’area di lavoro o una modifica non ancora verificata, la decisione non è completa. Un fascicolo chiaro rende tracciabile il ragionamento e riduce il rischio che una vecchia bozza venga scambiata per un’autorizzazione a forare.
Domande frequenti
Basta una planimetria per sapere dove passano i sottoservizi?
No. È un punto di partenza, ma può mostrare il progetto originario anziché lo stato attuale e non sempre riporta profondità o modifiche successive. Confrontala con i documenti dei lavori e con un rilievo sul posto prima di decidere dove forare o scavare.
Un rilievo indica sempre la profondità esatta di tubi e cavi?
Non necessariamente. Il risultato dipende dal metodo, dal tipo di linea e dalle condizioni del sito; la profondità può essere una stima oppure non essere determinabile. Chiedi che il rapporto specifichi limiti e incertezze, senza ricavare una quota precisa da una semplice traccia in superficie.
Posso usare un rilevatore domestico prima di forare?
Non considerarlo una verifica sufficiente per autorizzare il lavoro. Alcuni servizi potrebbero non essere rilevati e una lettura negativa non dimostra che l’area sia libera. Per un progetto di ancoraggio serve un controllo adeguato al sito, eseguito e interpretato da personale competente.
Che cosa fare se un sottoservizio coincide con un punto di ancoraggio?
Non spostare il montante o modificare il fissaggio a intuito. Fai confrontare il tracciato con il disegno di ancoraggio e chiedi a chi valuta la struttura e l’installazione di definire una soluzione compatibile. Se la posizione resta incerta, rimanda la lavorazione.
Va controllata anche la parete di una pergola addossata?
Sì, se il progetto prevede fori sulla facciata o altre lavorazioni in quella zona. Cavi e tubazioni possono interessare superfici diverse dal terreno: indica al tecnico tutte le aree coinvolte e chiedi che il rilievo ne chiarisca la copertura.
Individuare i tubi e i cavi nascosti è parte della progettazione degli ancoraggi, non un controllo da rimandare al momento in cui la pergola è già segnata a terra. Incrociare documenti aggiornati, rilievo competente e tavole del progetto permette di riconoscere i conflitti e valutare alternative senza improvvisare sul posto. Se una posizione resta incerta, trattala come non verificata: chiarire il dubbio o rivedere il layout prima dei lavori è più prudente che affidarsi a un’area apparentemente libera.
