複層ガラスのウォームエッジ：スペーサーを解説
窓選びのための基礎知識
窓の見積もりを比較すると、ガラスやフレームの仕様は似通っていても、ガラス端部の小さな部材であるスペーサーにはほとんど触れられていないことがあります。この部分で、エッジシール部が複層ガラスユニットの各ガラス板をつないでいます。「ウォームエッジ」は追加のガラス板でも、一般的な品質表示でもありません。複層ガラスの端部に用いる、熱性能を最適化したスペーサーを指します。その効果は、窓全体から切り離して適切に判断することはできません。確かな選定のためには、ガラス仕様、フレーム、取付部の計画、室内の使い方をまとめて検討することが大切です。このガイドではウォームエッジの位置づけ、比較できる見積もり情報、注文前に確認すべき質問を紹介します。
窓全体の一部としてのガラス端部

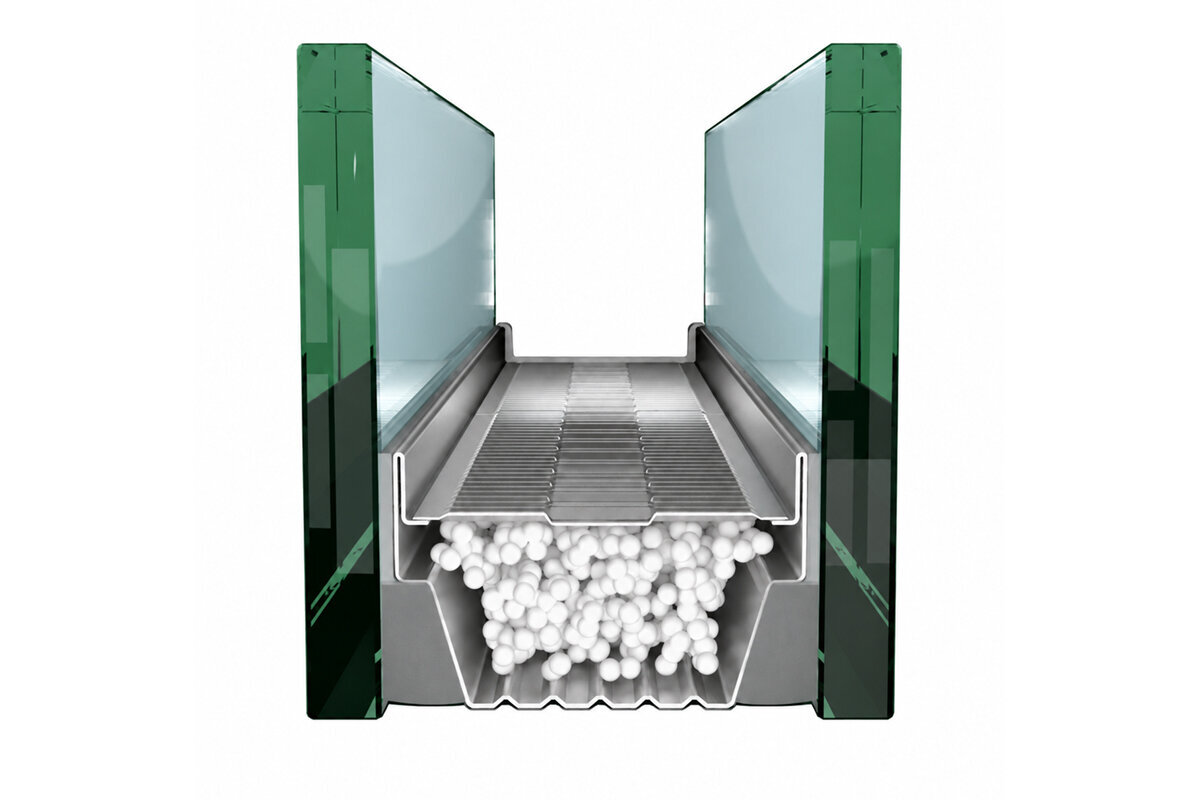

複層ガラスは、間に空間を設けた複数枚のガラス板で構成されます。端部のスペーサーは、面全体でこの間隔を維持します。スペーサー、シーリング材、構成によってはその他の部材から成る、ガラス周囲のエッジシール部の一部です。ガラス中央部、ガラス端部、フレーム、壁との接合部は異なる領域のため、熱的な挙動も異なる場合があります。ウォームエッジは、ガラス板からフレームへの移行部に注目する仕様です。適切なガラスや慎重に選んだ窓プロファイルに代わるものではありません。そのため、ウォームエッジの有無だけでは、ご自身の建築計画に対して窓全体がどのように設計されているかは分かりません。
FIX窓ではガラスに目が向きやすいものの、検討は見えているガラス面だけで終わりません。 FIX窓 は、まず窓の形式を示す名称であり、エッジシール部の仕様を示すものではありません。そのため見積もりでは、予定するガラス仕様と、熱性能を最適化したスペーサーが含まれるかを明確に確認しましょう。開閉窓では、さらに障子枠、金物、気密層も加わります。比較は、同じ大きさ、近い分割、同じ開閉方式の製品同士で行うことが重要です。そうしないと、ガラス端部の違いとフレーム比率や構造の違いを混同する可能性があります。注文時に重要なのは、一般的な製品説明ではなく、文書化された構成です。
ウォームエッジとは何か
「ウォームエッジ」は、従来型の金属製スペーサーより熱伝導率が低いスペーサーを指す一般的な名称です。これは触って「暖かい」ガラスという意味ではなく、スペーサーの材料と構造に関する用語です。技術的には、ガラス端部の熱的な分離を改善する仕組みとも説明されます。実際の効果は、スペーサーシステム、ガラス構成、フレーム、設置条件などに左右されます。そのため、室温や省エネ効果を一律に述べることはできません。適切な見積もりでは、ウォームエッジをガラス仕様の一部として記載し、求めに応じて使用するシステムやその技術的な性能値を示します。
この言葉は誤解を招くことがあります。ウォームエッジがあるからといって、基本的な窓が自動的に高性能窓になるわけではありません。逆に、総合的に高度な構造の窓でも、エッジシール部が個別に記載されなければ、見積もり一覧では情報不足に見えることがあります。販売店には「ウォームエッジは含まれますか」とだけ聞くのではなく、「このガラス仕様にはどのスペーサーが予定されていますか」「この仕様は全ポジションに適用されますか」「見積書、注文確認書、ガラス仕様書で記載は一致していますか」と確認してください。複数の窓サイズ、FIX部、ドアガラスを同時に注文する場合に特に役立ちます。こうして宣伝用語を、確認可能な仕様選択に変えられます。
窓全体として検討する
エッジシール部が快適性に関わる理由
熱は部材内を一様に移動するわけではありません。複層ガラスの端部では、ガラス、スペーサー、フレームが接します。熱性能を最適化したスペーサーは、熱伝導性の高いエッジシール部よりも、この移行部の熱の流れに好ましい影響を与えることを目的としています。これはガラス端部の室内側表面温度に関係する場合があります。ただし、個々の室内での影響の程度は、写真、スペーサーの色、単一の製品名からは判断できません。外気温、室内環境、窓サイズ、方位、カーテン、室内の気流も、表面の感じ方に影響します。
大きな窓面を持つ居室を例にすると、選択をエッジシール部だけに絞るべきではありません。大きなガラス面では、小窓とはガラス、フレーム、端部の比重が変わります。 Patio Life リフト＆スライドドア では、ガラス、目に見えるフレーム部分、建物躯体との取り合いを一体として検討することが重要です。窓面を隙間なく覆うカーテンを常用する場合や、ガラスの近くに家具を置く場合は、室内計画も考慮してください。これらはガラス前面の空気循環を変えます。ウォームエッジは仕様を構成する一要素であり、暖房、換気、家具配置に関する問いへの代替回答ではありません。
個別の数値を混同せず、性能値を正しく読む
窓とガラスの見積もりには、さまざまな性能値が使われます。ガラスの値はフレームとエッジシール部を含む窓全体の値ではありません。また、標準サイズの性能値を別のサイズや分割へそのまま当てはめることもできません。購入者はまず、各数値がガラス中央部、ガラスユニット、窓全体のどれを対象としているかを確認しましょう。同じ基準と比較可能な寸法の値だけが、有意義に比較できます。対象の記載がない場合、異なるデータシートから一見正確な順位を作るより、問い合わせる方が適切です。実用的な確認項目として、数値の横にUgまたはUwの記号があるか、基準寸法が示されているか、標準仕様かご自身のポジション番号の仕様かを確認してください。さらに、エッジシール部が窓全体の評価にどのように含まれているかも説明を求めましょう。これにより、似た数値が実際に同じ内容を示しているか判断できます。一貫した比較表は、対応関係のないデータシート値の集まりより有用です。
特に低いUw値を重視する計画では、この区別が重要です。 パッシブハウス窓 Super Low Uw・外開き は、製品名で窓構成と性能目標を示していますが、関連資料なしにスペーサーの詳細を判断することはできません。希望サイズの具体的な仕様について、技術資料を依頼してください。また、表示値に選択するガラスと希望する格子分割が反映されているかも確認しましょう。装飾格子とガラスを分割する格子は構造上同じではなく、別々に検討する必要があります。大切なのは、多くの孤立した性能値を並べることではなく、すべての見積もりが同じ計画条件に基づいていることです。
ガラス、フレーム、躯体との接合部を調整する
エッジシール部はガラス内部にありますが、その選定は一連の調整の中で行う必要があります。フレームがガラスを保持し、ガラスは開閉部またはFIX部の構造に適合し、窓全体は壁の開口部に取り付けられます。窓を開口部周囲の納まり、シーリング、固定方法との関係を考えずに後から選ぶと、取り合いが未整理のままになることがあります。これは断熱だけでなく、排水、内装、窓台の位置にも関わります。設計者または専門施工業者は、個別の建築計画に応じて接合部の詳細を評価できます。そのため、販売店には正確な寸法、壁の構成、設置条件を伝える必要があります。
窓とドアを組み合わせる場合は、共通のポジション一覧が役立ちます。 片開き・内開きテラスドア は、開閉方向と用途の時点でFIXサイドパネルや窓とは異なりますが、希望するガラス仕様は各ポジションごとに一貫して明確に記録すべきです。問い合わせ前に、室名、躯体開口、開閉方向、分割、希望する見え方、特別な接合部を記載してください。見えるスペーサーの色が重要かも加えましょう。これにより、すべてのポジションに同じガラス仕様が適用されるといった後の思い込みを防げます。ウォームエッジの選択をこのポジション一覧に結び付けると、全体比較の信頼性が高まります。
格子と特殊形状を短絡的に比較しない
分割は窓の外観を形づくる一方、比較の前提も変えます。格子はガラスの表面または内部に装飾として配置されることがありますが、ガラスを分割する格子は構造的にガラスを小さな区画へ分けます。これらの仕様は置き換えられるものではありません。見積もりを比較する際は、格子の要否と予定する種類を記録しましょう。ウォームエッジは基本的に複層ガラスユニットの端部に関係するため、個別のガラス区画が複数あれば端部も増えます。これは分割の可否を自動的に決めるものではありませんが、ガラスと格子の構造を一緒に評価する必要があることを示します。
伝統的な意匠では、この明確化が特に重要です。 歴史的スタイルの「コンビ」外開き窓 は、意匠と機能を示す仕様です。予定する見え方を格子なし、格子付き、ガラスを分割する格子付きのどれで実現するかは、別途合意する必要があります。できるだけ、区画割りと有効寸法を示した立面図を販売店に渡してください。そのうえで、各区画の予定ガラス構成とエッジシール部の仕様を具体的に確認しましょう。これにより、分割のない一面の見積もりと、多数の小さなガラス区画の見積もりを比較してしまうことを防げます。図面を注文の一部にすれば、意匠と技術的な調整を両立できます。
窓全体として検討する
開閉窓ではまず使い方を決める
スペーサーは外側からほとんど見えませんが、開閉方式は日常の使い勝手を直接左右します。そのため、ガラスの詳細仕様より先に、使い方を決めるべきです。どこで換気するか、どのように清掃するか、障子がどちらへ動くか、その前にどの家具や動線があるかを考えてください。窓の構成が決まって初めて、各ポジションのガラス仕様を確実に決められます。複数の窓タイプがある部屋では、異なる開閉方式が適する場合があります。ただし、それが必ず異なるガラスやエッジシール部の希望を意味するわけではありません。仕様の統一は注文を簡単にできますが、不適切な開閉機能を強いる理由にはなりません。
片開き・内開き窓 は、室内に必要な開閉スペースが確保できるなら、あるポジションに適する場合があります。問い合わせでは、障子の勝手、ハンドル位置、寸法が、後から個別のガラス詳細を議論するより重要な出発点です。これらが確認できたら、その構成についてウォームエッジを含むガラス仕様を確認してください。注文に特注寸法、別の分割、異なるガラス仕様が含まれる場合、製品シリーズ全般に関する説明だけで済ませないようにしましょう。正しい順序は、用途と形状を定め、具体的なポジションを説明し、その後にそのポジションのガラスとエッジシール部を確認することです。
ドアと大型ガラスは別途確認する
外部ドアと大型ガラスでは、高い使用頻度、金物、敷居、ガラス面が関わります。エッジシール部はガラスの一部ですが、選定ではさらに多くの要件を考慮する必要があります。ドアは開閉され、FIX窓より頻繁に負荷を受けることがあります。そのため、操作性、出入り、希望する採光開口、敷居の仕様に関する質問を、スペーサーの詳細選択より先に確認してください。ガラスの分割も、見え方と機能に基づいて決めるべきです。明確な注文には、窓の記載を一律に転用するのではなく、各ドアポジションごとの説明が必要です。
ガラス入りドアサイドパネル（1区画） では、それが玄関まわりの一部として計画されているか、どのガラス仕様を予定するかを明確にしましょう。この製品名はガラス入りの1区画サイドパネルを示すもので、ガラス構成やエッジシール部については示しません。ドア本体、サイドパネル、隣接要素を共通の図面で調整してください。見えるスペーサーの色を統一することは意匠上の検討事項になり得ますが、技術仕様は文書で明記すべきです。安全性、防音性、その他の計画固有の性能が必要な場合は、担当する専門家とともに評価してください。ウォームエッジは、これらの個別の決定に代わるものではありません。
比較できる見積依頼の作り方
良い問い合わせでは、数量とおおよその寸法だけを伝えるのではなく、必須条件と希望条件を分けます。必須条件には、開閉方式、勝手、躯体開口寸法または注文寸法、分割、希望するガラス仕様、熱性能を最適化したスペーサーに関する記載などが含まれます。希望条件には、見える色、格子デザイン、希望する見付け面などがあります。技術上、組み合わせを変更する必要がある場合は、回答を求めてください。これにより、暗黙の変更ではなく、追跡できる代替案を得られます。複数の要素がある場合、ポジション番号と確認済みガラス仕様の列を持つ表が役立ちます。別の列には、依頼した構成からの相違を記載してもらいましょう。これにより、販売店がウォームエッジを一部のポジションだけで見積もっているのか、代替ガラスを提案しているのかがすぐに分かります。オプションと含まれるサービスも明確に区分されているか確認してください。総額の比較はその後です。低い価格は、単に供給範囲が異なるためかもしれません。未解決事項は決定前に書面で確認しましょう。
屋根面では、施工の流れと設置条件を特に早い段階で確認してください。 屋根用回転窓 は窓の種類を示しますが、ガラス、取付部、スペーサーを自動的に決めるものではありません。寸法に加え、屋根の計画と希望する操作方法を関係する専門家へ伝えてください。見積もりには、ウォームエッジが予定するすべてのガラスに含まれるのか、特定のポジションだけなのかを明確に記載すべきです。また、両方の見積もりでガラス区画数、開閉機能、付属品に関する前提が同じかを比較してください。供給範囲の説明が異なる場合、安く見える総額は有用な判断基準になりません。ポジションごとの比較によって初めて違いが見えます。
注文前と納品時に的確に確認する
承認前に、購入者は注文確認書を自身のポジション一覧と照合してください。寸法、数量、開閉方向、分割、ガラス名称、合意したウォームエッジに関する記載を確認しましょう。特に重要なのは、あるポジションの後日の変更が、ほかの仕様へ影響するかという点です。図面、見積書、質問、回答はまとめて保管してください。これらは製造者、販売、施工、工事管理に共通する基礎資料になります。表現が不明確なら、生産前に解決すべきです。Bloomcabinは窓とドアに5年の保証を案内しており、納期は注文確認を条件として4–6週間です。これらの記載は、個別注文の確認に代わるものではありません。
納品時、スペーサーは一般的な予想だけで確実に識別できるものではありません。色や見える細部も技術的な確認にはなりません。まずは書類に基づき、ポジション、数量、寸法、目に見える損傷を確認してください。梱包や製品の表示をポジション一覧と照合しますが、記録されていない性能をそこから推測しないようにしましょう。ガラスラベルまたは添付書類がある場合は、照合完了まで保管するか、写真で記録してください。また、入荷確認と施工の技術的検査を分けて考えてください。製品がすべて納品されていても、設置には未解決事項が残ることがあります。施工と躯体との接合は、合意した計画に従って行い、相違は速やかに記録してください。両開き・内開き窓についても、ほかの要素と同様に、製品名は障子構成を示すだけで、個別に選んだすべてのガラス仕様を示すものではありません。注文確認書、製品一覧、ガラス仕様、施工情報をまとめた最終資料一式があれば、後からの照合が容易です。口頭で当初話した仕様の記憶より役立ちます。
よくある質問
ウォームエッジはトリプルガラス（3枚ガラス）と同じですか？
いいえ。トリプルガラス（3枚ガラス）は、複層ガラスユニットが3枚のガラス板で構成されることを示します。ウォームエッジは、ガラス端部の熱性能を最適化したスペーサーを示します。両方を組み合わせることはできますが、別の特性です。そのため、ガラス構成全体と、具体的に予定されたエッジシール部を確認してください。
色でウォームエッジを見分けられますか？
いいえ。スペーサーの見える色は、その性能を確実に示すものではありません。色は意匠上の選択である場合があります。重要なのは、書面のガラス仕様と、そのポジションに対する確認です。端部が濃色か淡色かだけで、材料、構造、総合性能を判断しないでください。
家のすべての窓に同じウォームエッジが必要ですか？
仕様を統一すれば注文を簡単にできますが、確認なしにすべての要素へ適用すべきルールではありません。窓、FIX部、屋根窓、ドアガラスでは要件が異なる場合があります。希望する仕様はポジションごとに定め、相違がある場合は見積書と注文確認書で明確に示してもらいましょう。
ウォームエッジによりUw値は自動的に改善しますか？
エッジシール部は窓の熱性能を総合的に評価する際の一部であり、影響を与える場合があります。ただし、特定のスペーサーが表示値へどう影響するかは、ガラス、フレーム、サイズ、構造によって異なります。同じ基準の値だけを比較し、希望する仕様の資料を求めてください。
注文書にウォームエッジを明記すべきですか？
はい。それが選択の重要な条件である場合は、各ポジションについて熱性能を最適化したスペーサーまたはガラス仕様を追跡可能な形で記載してもらいましょう。複数の仕様がある場合、パンフレット内の一般的な説明だけでは不十分です。見積書、図面、注文確認書で同じ構成が示されているか確認してください。
次のステップ
ウォームエッジは、複層ガラスのエッジシール部、すなわちガラスの移行領域に関わるため、複層ガラスの購入時に確認する価値がある項目です。その重要性は大きな宣伝文句ではなく、適切な整理によって明らかになります。どのガラス仕様が予定されているか、それはどの窓またはドアに属するか、総合性能値は本当に希望サイズを対象としているかを確認してください。スペーサーについては常に、フレーム、分割、開閉方式、接合部の計画とあわせて質問しましょう。ポジションを明確に説明し、ガラス仕様を書面で確認してもらえば、見積もりを客観的に比較し、未確認の前提を減らして注文を承認できます。
