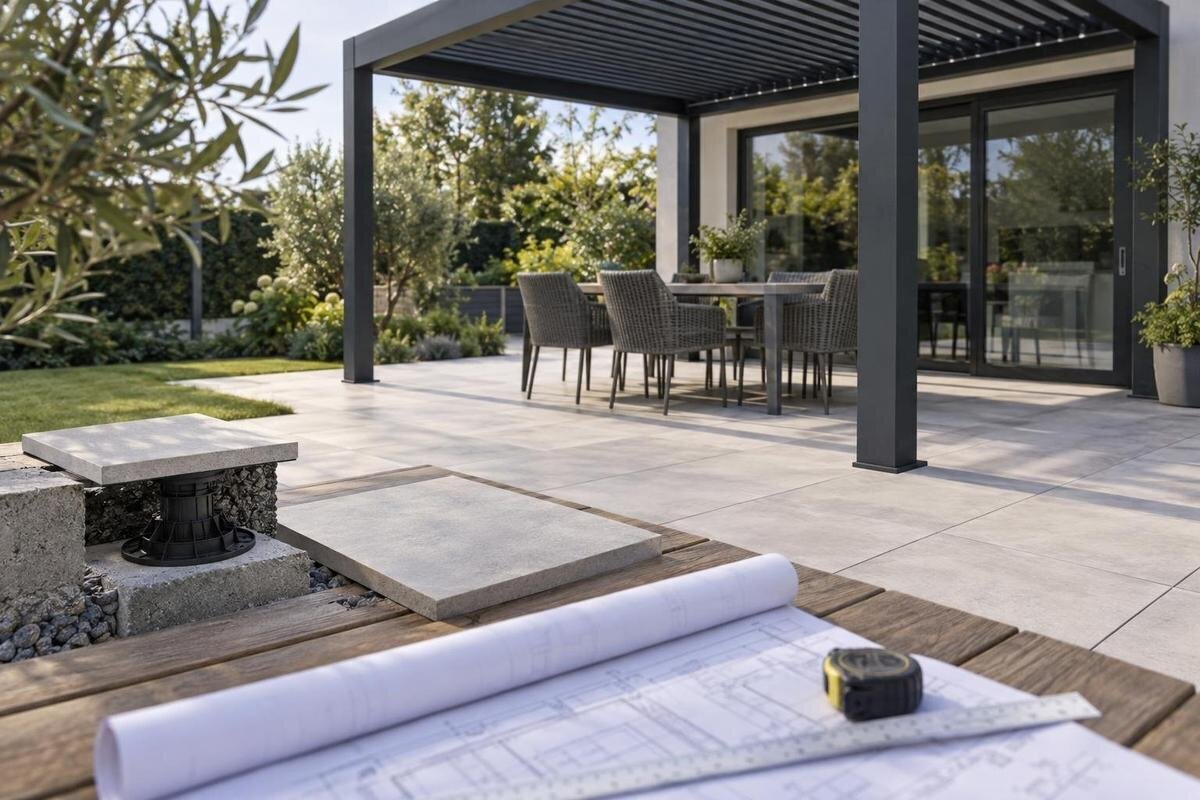

磁器質タイルのテラスにパーゴラ基礎を設ける際の計画
パーゴラの設置計画
磁器質タイルのテラスにパーゴラを設けるときは、タイルに柱を固定するのではなく、下地のどこで荷重を受けるかを先に確かめます。基礎の位置とタイルの切り欠きだけでなく、防水層・排水経路・完成後の高さも同時に調整することが大切です。タイル下がコンクリートなのか、支持脚付きの浮き床なのか、地盤上の舗装なのかで納まりは変わります。
設置前に確認したいこと 1
磁器質タイルは仕上げ材として扱う
磁器質タイルはテラスの歩行面を仕上げる材料で、パーゴラの柱を支える構造体とは限りません。タイルや目地だけにアンカーを留めても、柱にかかる力をどの部材が受けるのかが定まらず、タイルの割れ・浮きや、下地に達した水による不具合につながるおそれがあります。柱からの力を受ける支持先と、歩行面をつくる仕上げ材は分けて考えます。
荷重は、状態と設計が確認された躯体、または地盤に支持させる専用基礎など、設計上認められた支持先に伝える必要があります。タイルを貫通して金具を設置すれば解決するとは考えないでください。下には接着剤や下地調整層、防水層、支持脚などが重なり、そのさらに下のスラブや地盤が荷重を受けられるかは別の評価です。見た目の厚さや硬さは基礎設計の根拠にならず、断面構成と構造状態の調査が必要です。
タイル下の構造と施工履歴を調べる
既存テラスでは、竣工図や過去の改修記録があれば集め、タイル面から躯体までの構成を確認します。タイルがコンクリートに接着されている場合、下地モルタルや勾配調整層を介する場合、支持脚で持ち上げた乾式の浮き床、地盤上の舗装など、納まりは一様ではありません。表面だけで判別できないときは、施工者と調査方法を相談し、必要に応じて一部を開口して確認する工程も計画します。柱予定位置で構成が違わないかも確認対象です。
確認したいのは、構造スラブや土間の範囲・端部、ひび割れや補修跡、排水設備、埋設配管・配線、防水層の位置です。改修で層が加わっていると、図面上の高さや排水位置が現況と異なることがあります。寸法や埋設物を推測で補わず、現地採寸と資料を照合します。下階があるテラスでは漏水の影響も踏まえ、防水を扱う専門業者を含めて調査範囲を決めます。
設置前に確認したいこと 2
柱位置をモデルの図面と現場に合わせる
柱の中心だけでなく、柱脚プレートの外形、アンカーボルトの配置、ボルトを締める作業スペース、製品側で定める離隔を、該当モデルの承認図で確認します。外観寸法や製品名から柱数・固定方式・プレート寸法を推測してはいけません。Bloomcabin パーゴラの製品案内で候補を確認したら、採用する型式の柱配置図とアンカー詳細を取り寄せます。これらをテラスの実測図に重ね、製品側の寸法と現場の位置関係を確認します。
実測図には柱芯だけでなく、タイル目地、既存の構造目地、ドレン、側溝、壁・出入口・サッシを記入します。排水口や埋設物を避ける必要があるか、テラス端部にどの程度の余地が要るかは、現場とモデル別図面を照合して判断します。タイル割りを先に固定せず、構造上の柱位置を確かめてから目地や切断線を調整できるか、設計者とタイル施工者に確認します。
基礎の形式は下地と構造の評価で決める
基礎の形式はタイルの材質だけでは決まらず、柱配置、下地と地盤・躯体の状態、機種ごとの固定条件を合わせて検討します。地盤まで新設基礎を設けるのか、構造評価を経た既存スラブを支持先にできるのかは、現場情報と承認図をもとに構造の専門家が判断する事項です。上部構造からの荷重や風の影響も踏まえて支持を決めるため、基礎寸法やアンカーをすべてのテラスに共通する数字で示すことはできません。
Bloomcabin バイオクライマティックパーゴラの製品情報を見る際も、製品の選定と基礎の設計は分けて考えます。製品名が決まっても、現場で使える基礎の種類や固定方法まで決まるわけではありません。選定モデルに対応する施工図・アンカー図を入手し、柱脚から基礎、さらに地盤または躯体へ力が伝わる経路を構造設計者に確認します。既存スラブを使う案では、その範囲、端部と柱脚との位置関係、ひび割れや劣化など、適用性を左右する条件を資料や調査で確かめます。
設置前に確認したいこと 3
柱脚に合わせてタイルの切り欠きを決める
タイルの切り欠きは柱の外寸だけで決めず、柱脚金物の輪郭、アンカーの位置、締結工具を使う空間、施工上必要な離隔を含めて図面化します。柱を立ててから周囲を場当たり的に削ると、欠けた縁が見える、細いピースが残る、金物と干渉するなどのやり直しを招きます。Bloomcabin 壁付けパーゴラの製品ページで候補を特定する場合も、名称だけから床側の柱位置や支持方法を想定せず、該当図面を確認します。
切断線は既存の目地やタイル割付、柱脚形状と照らし合わせ、大判タイルを小さく切り残す必要があるか、タイル施工者と検討します。仕上がりの見栄えだけでなく、切断時の欠け、端部の仕上げ、交換用タイルを確保できるかも確認します。基礎の施工範囲とタイルを撤去する範囲は同じとは限りません。撤去・復旧の範囲と仕上がり境界を図面で区別すると、構造工事とタイル工事の取り違えを防げます。
防水層と排水経路を確認する
タイルの下に防水層がある場合は、タイルの撤去やアンカー貫通が防水層を傷めないかを先に検討します。目地材や柱まわりのシーリングだけで防水できるとみなさず、基礎を通す場所、貫通部、端部の立ち上がりを既存の防水仕様に沿って納めます。現場で穴を開けてから充填材を選ぶのではなく、構造設計者と防水施工者が工事前に詳細を合わせます。
柱脚や基礎が水の流れを妨げないか、テラスの勾配と、排水口・側溝までの経路を確認します。切り欠きの周囲や柱の際に雨水がたまる形では、下地への水の侵入や仕上げの不具合につながりかねません。Bloomcabin パーゴラの案内から製品を検討する場合も、防水担当者には製品名だけでなく、採用型式に対応する支持・固定図を共有します。実際の柱脚位置と水の流れを同じ図面で確認し、防水処理と排水経路に無理のない納まりを検討します。
設置前に確認したいこと 4
基礎とタイルの仕上がり高さを計画する
基礎天端、ベースプレート、タイルの仕上げ面の高さは、固定金物の条件と施工順を踏まえて決めます。基礎をタイル面にそろえる、またはタイル面より高く出すという一律の正解はありません。必要な支持面を確保しつつ、水はけ、清掃のしやすさ、歩行時の段差やつまずきを考慮し、柱脚の断面と周囲の仕上げを図面に示します。
断面図には既存面の高さと勾配、タイル・下地の厚み、基礎天端、柱の基準高さ、建物側の出入口やサッシ下端を記入します。Bloomcabin バイオクライマティックパーゴラの案内で検討した製品についても、採用型式の承認図で柱位置や設置条件を確認し、断面図に仕上げの各層と厚みを描き込みます。現場では一点だけで高さを測らず、共通の基準線から複数箇所の高さを測ると、勾配との関係を図面化しやすくなります。仕上げ厚を後から変更すると、柱の設置高さや出入口まわりの余裕が計画とずれるおそれがあります。
タイル目地と構造目地の位置を確認する
タイル面にはタイル割りの目地だけでなく、下地や躯体に設けられた伸縮目地・構造目地があることもあります。まず、仕上げの目地と下地側の継ぎ目を区別して位置を確認します。下地や躯体の動きに対応する目地をまたいで柱脚や基礎を置くと、異なる部分の動きを拘束し、タイルのひび割れや浮きにつながる可能性があります。目地をモルタルで埋めて固定する前提にせず、現況図と必要な調査で下地側の継ぎ目を確かめ、支持位置との関係を専門家に判断してもらいます。
柱と切り欠きの間に必要な隙間やシールの仕様は、タイル・防水・柱脚の設計条件に合わせて定めます。壁付けパーゴラの製品案内から候補を選ぶ場合は、壁への接続条件に加え、床側の支持が必要か、その位置が目地や切り欠きとどう関係するかをモデル別の図面で確認します。「壁付け」という名称だけで床側の納まりを判断することはできません。壁への取付部を検討するときも、タイル下の構造や地面側の支持条件を併せて確認します。
設置前に確認したいこと 5
新設工事と既存テラスでは施工順が異なる
新築やテラス全体の改修と同時に設置するなら、基礎位置、躯体、防水層、排水経路、タイル割り、完成面の高さを一枚の平面図・断面図にまとめます。構造側が支持位置を確定し、タイル施工側が切断・復旧範囲を合わせてから工程を決めると、仕上げ後に柱位置を変える手戻りを減らせます。基礎工事、防水工事、タイル施工の順序と検査のタイミングも共有します。
既存テラスでは、タイルを一部撤去して初めて、想定外の下地や防水の状態が分かる場合があります。工程には、調査結果を確認してから基礎施工へ進むための確認時点を設けます。工法変更・タイル補修・防水対応が必要になった際の連絡先と、計画を再確認する手順も決めておきます。Bloomcabin パーゴラの製品ページなどで選んだ候補型式は、実測図や下地資料と一緒に関係者へ共有します。製品名だけで施工可否を判断せず、現地確認の結果を、基礎工事と仕上げの復旧工程の両方に反映します。
施工前に図面と確認事項を共有する
着工前には、採用機種の承認された柱配置図・アンカー図、現場の平面図・断面図、下地の調査結果、防水・排水の仕様、タイルの割付・切り欠き図をそろえます。Bloomcabin バイオクライマティックパーゴラの製品ページで検討した製品についても、実際に採用する型式と取付資料が対応しているかを確認します。図面ごとに位置や高さの解釈が食い違わないよう、柱芯だけでなく、柱脚外形、目地、排水口、壁・サッシ、仕上がり高さを共通の基準で示し、関係者が同じ納まりを確認できるようにします。
設計者・施工者には、柱脚がどこで支持されるか、基礎とアンカーの設計根拠、タイルと防水層を開けて復旧する範囲、排水を妨げない納まりを着工前に説明してもらいます。予想外の下地が見つかった場合に作業を止め、再評価・承認の後に進める手順も共有します。構造評価や取付図がそろわないうちは、タイルへの穴あけや柱位置の確定を先行しません。施工後には基礎位置、アンカー、タイル復旧、防水処理、変更箇所を写真と完成図で残すと、後の補修に役立ちます。
よくある質問
タイルの上に柱脚プレートを置くだけで設置できますか？
タイルだけに荷重を負担させる計画はできません。柱脚をタイル面に置く納まりでも、下の躯体や専用基礎まで力が伝わる設計と固定詳細が必要です。選定モデルの承認図と現地の下地調査で支持先を確認します。
既存のコンクリートスラブに固定できますか？
見た目だけでは判断できません。スラブの範囲・厚さ・端部、配筋や劣化の状態などを資料や調査で確かめ、選定機種の固定図と照合して構造の専門家が評価します。タイルを外せば固定できるとは限りません。
タイルはすべて剥がす必要がありますか？
必ずしも全面撤去が必要とは限りません。支持方式や基礎位置によって、局所的な撤去で済む場合も、より広い範囲の改修が必要な場合もあります。防水層と下地の状態を確認してから範囲を決めます。
タイルの切り欠きは柱を設置してから調整できますか？
場当たり的な切断は避け、柱脚・アンカー図とタイル割付をもとに、切断線と復旧範囲を先に描きます。後から無計画に削ると、タイルの欠けや目地との干渉、防水層の損傷、工事の手戻りにつながりかねません。
基礎の高さはタイル面にそろえるべきですか？
一律には決められません。固定金物の条件、防水・排水、歩行面との段差、タイルや下地の厚みを合わせ、構造・タイル・防水の担当者が断面詳細を決めます。仕上がりの高さと、タイルに荷重を負担させるかどうかは別の問題です。
磁器質タイルのテラスで重要なのは、目に見える仕上げを基礎と取り違えないことです。下地の調査、モデル別の柱脚図、基礎とタイルの切り欠き、防水・排水、高さを一続きの計画にまとめれば、構造と仕上げの両方を確かめたうえで施工順を決められます。
