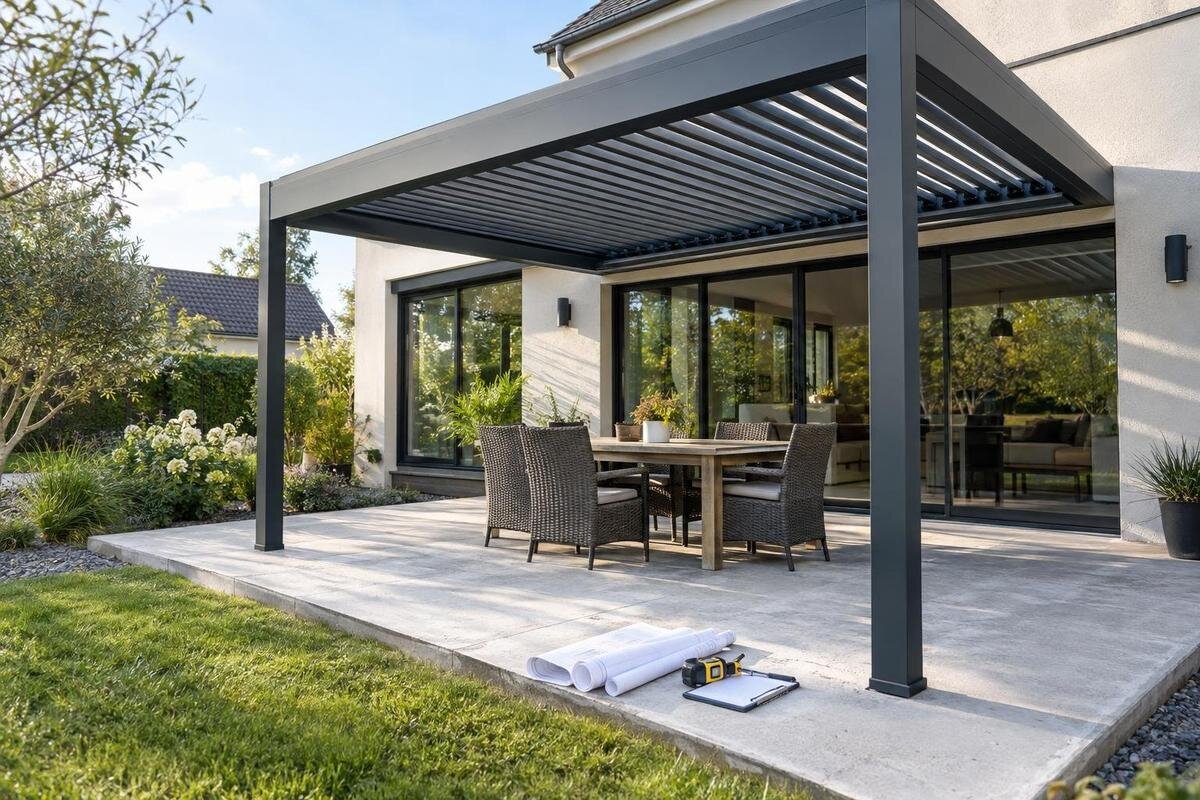

既存のコンクリート土間にパーゴラは固定できる？確認したいポイント
設置ガイド
既存のコンクリート土間は、パーゴラを載せられそうに見えても、そのまま柱脚を固定できるとは限りません。厚み、コンクリートの状態、端部や目地との距離、配筋・埋設物を、選んだモデルの固定図面と照合し、土間から地盤まで力を伝えられるかを現地で確かめる必要があります。確認の順番と、固定できない場合の考え方を整理します。
土間が平らでも固定できるとは限らない
既存のコンクリート土間にパーゴラを固定できるかは、表面が平らか、厚そうに見えるかだけでは決まりません。柱脚のアンカーには、自重だけでなく風などによる引抜きや横方向の力が伝わることがあります。コンクリート本体とその下の構造が力を受け止められるかが判断の中心で、必要な条件はモデル、柱の配置、屋根の構成、土間の構造によって変わります。
土間の表面を見ただけで「固定できる」と決めるのは早計です。仕上げ層や過去の補修、目地・ひび割れの位置が分からなければ、アンカーの固定先や定着に使えるコンクリートの厚みも特定できないことがあります。モデルの固定図面と現地情報を照らし、既存土間を使うか、別の支持方法を設けるかを専門家と決めます。
先にモデルごとの固定条件を確認する
候補モデルを決めたら、そのモデルに対応する設置・固定図面と取付説明書を確認します。図面では、柱脚の位置、柱脚プレートの形、指定アンカーと施工条件、コンクリートの前提条件、端部から確保すべき距離などを把握します。アンカーの種類や寸法を、別モデルの図面や一般的な施工例から流用することはできません。
同じブランドでも、モデルの形状や構成が異なれば柱の位置や固定条件が異なることがあります。Bloomcabin バイオクライマティックパーゴラの製品ページで候補を絞ったら、検討している仕様と図面の対象が一致するかを確認します。製品名だけを控えるのではなく、採用する配置と、それに対応する固定図面をひと組にしておくと、現地調査で照合する条件が明確になります。図面に記載された条件のうち、現地で確認済みのものと、厚みや配筋など未確認のものを分けて整理してください。製品を選べたことと、既存土間に固定できることは別の判断です。
土間の厚みと構造を調べる
土間の厚みは、端面に見えている高さや表面の小さな欠けだけでは推定できないことがあります。タイルやモルタル、後から塗り重ねた層があると、見かけの厚さとアンカーの定着に使えるコンクリートの厚さは異なります。土間の下が地盤なのか、別の床構造なのか、部分的な補修層があるのかによっても、荷重の伝わり方は変わります。
施工図や竣工図、補修記録があれば、土間の厚さ、配筋、打継ぎ、目地、施工範囲を知る手がかりになります。図面と現状が一致するとは限らないため、増築や配管工事の履歴も伝えます。特に、柱の予定位置が元の土間なのか、後から拡張・補修した範囲なのかを図面上で区別しておくと、どの記録を照合すべきかが分かります。資料に厚さの記載があっても、その数値がどの範囲を指すか不明なら、確認済みとして扱わないでください。資料がない場合は試しに穴を開けず、調査方法を専門家に決めてもらいます。Bloomcabin 壁付けパーゴラの製品情報を検討する場合も、壁側の条件とは分けて、柱脚を支える土間の構造を確認します。
ひび割れや劣化の位置を記録する
柱を置く予定位置だけでなく、その周囲も確認し、ひび割れ、角の欠け、表面の剥離、鉄筋の露出、錆汁、段差などを写真と平面図に記録します。ひび割れは方向や長さ、柱脚や目地との位置関係が分かるようにしておくと、現地確認に役立ちます。ただし、こうした症状だけで土間の強度を判断できるわけではありません。
ひび割れを補修した跡があっても、表面を埋めればアンカーを支えられるとは限りません。割れの原因や再発の有無、周囲のコンクリートの状態を確認し、固定位置に影響するかを専門家に評価してもらいます。欠けや剥離が柱脚の予定位置にある場合は、プレートで隠して施工せず、位置変更や補修、別基礎が設計上可能かを確認します。
柱位置と端部・目地の距離を照合する
柱の中心を現地に印し、図面の柱脚プレートとアンカー位置を、土間の端部や目地に重ねて確認します。土間の端、伸縮目地・誘発目地・打継ぎの近く、排水溝や段差の周辺では、アンカーに必要な距離を確保できる範囲が限られることがあります。距離の基準は一律ではなく、モデルの図面と実際の下地条件に従います。
柱の中心だけでなく、プレートの外形と各アンカーの位置まで確認するのがポイントです。柱を置ける広さがあっても、すべてのアンカー位置で必要な距離を確保できるかは別に調べます。平面図には土間の端、目地、ひび割れと柱脚の位置関係を記し、どのアンカー付近に確認事項があるか分かるようにします。目地をまたいでプレートを置いてよいか、ひび割れとの距離が足りるかは、現場の判断だけで決めないでください。Bloomcabin パーゴラの製品ページから候補を選ぶ際も、外観上の納まりだけで配置を確定せず、モデルの配置図と固定条件を取り寄せます。配置を変更する案が出たら、移動後の柱脚全体を端部や目地と照合し直します。
配筋や埋設物との干渉を避ける
配筋がある場合は、鉄筋の有無だけでなく、アンカーを設ける予定位置との関係や鉄筋の方向も確認します。鉄筋は土間の構造に関わるため、アンカーの穴が干渉したときに現場で切断したり、図面から外れた位置へ穴を移したりするのは避けます。施工図で位置が分からない場合は、配筋探査などの方法を専門業者に相談し、結果を固定図面と照らし合わせます。
コンクリートの下や内部にある配管、配線、排水設備も、穴を開ける位置を決める前に確認する対象です。既存の設備図や工事記録だけでは経路を特定できず、現地調査が必要になることもあります。設備の存在が分かっていても経路が不明な範囲と、位置まで確認できた範囲を分け、柱脚やアンカーの予定位置と重ねて整理します。干渉が見つかった場合は、アンカーの種類や位置を独断で変えず、変更案が固定条件を満たすか確認してください。候補をバイオクライマティックパーゴラに変更する場合も、元の配置検討をそのまま引き継ぐのではなく、新たなモデルの図面で干渉箇所を照合します。調査結果は、実際に施工する担当者にも位置が伝わる形で残しておきます。
パーゴラから地盤までの力の伝わり方を確認する
パーゴラの固定では、自重だけでなく風による引抜きや横方向の力なども考慮します。必要な構造条件は、製品の形状や屋根の構成、柱の配置、設置場所の環境で異なります。柱脚からアンカー、コンクリート、さらに土間を支える地盤や下地まで、力が伝わる経路全体を確認することが重要です。土間が地面に接して見えるだけでは、十分な支持力があるとは判断できません。
壁付け型でも、壁に固定すれば土間の確認が不要になるわけではありません。モデルによって壁側と柱脚側の受け持ち方は異なるため、固定図面で支持点と条件を把握し、建物側の構造も含めて現地で確認します。Bloomcabin 壁付けパーゴラを比較する際は、壁への取付位置と土間上の柱位置を同じ配置図で確認すると、両方の支持条件を整理しやすくなります。壁側だけ、あるいは柱脚側だけの確認で設置可能と結論づけず、それぞれの確認結果をそろえることが大切です。取付位置を変更する案が出たときも、変更した側だけでなく、パーゴラ全体の配置と支持点を確認します。壁材や土間の見た目から受け持つ力を推測せず、製品の固定設計に合うか専門家に照合してもらいます。
現地調査に用意する資料
現地調査を依頼するときは、設置場所を寸法入りの平面図にし、候補となる柱位置、土間の端や目地、ひび割れ、排水口、壁との距離を記入します。施工図や補修履歴、土間を後から拡張した記録、埋設設備の図面があれば一緒に準備します。写真には平面図と対応する番号を付け、設置場所全体の写真と、ひび割れや欠けなどの部分写真を区別すると、位置関係を伝えやすくなります。資料が見当たらない項目は推測で埋めず、不明のまま伝えてください。調査前にすべてを調べ切ることよりも、分かっている範囲と調査が必要な範囲を明確にすることが重要です。
調査担当者には製品の固定図面と現地資料を渡し、既存土間を使える条件、追加調査の要否、施工時に守るべき条件を確認します。相談事項は「土間を使えるか」だけでなく、「どの柱位置について判断できたか」「未確認なのは何か」「別基礎を検討する範囲はどこか」まで整理すると、見積もりに必要な情報が明確になります。複数の候補を比べる場合は、Bloomcabin パーゴラの製品情報などで選んだモデルごとに、配置図と確認事項を対応させます。ある候補で得た判断を、柱位置や固定条件の異なる候補にも当てはめないようにしてください。調査結果には判断の前提と未確認事項を残し、製品選定・見積もり・施工の各段階で同じ条件を共有します。
既存土間を使えない場合の検討
土間の厚みや状態が固定図面の条件を満たさない場合、アンカーを増やす、より大きなアンカーに替える、柱位置を少しずらすといった対応で解決できるとは限りません。専門家に、柱位置に合わせて独立した基礎を新設する案、土間の一部を改修する案、配置やモデルを変更する案などを比較してもらいます。基礎の形状や寸法に共通の正解はありません。
土間を切り開いて基礎を設ける場合は、配筋や埋設設備のほか、排水、仕上げ高さ、既存土間との境目も合わせて計画します。代替案を比較するときは、固定方法だけでなく、どこまで既存土間を残せるか、どの範囲の仕上げを復旧するかも整理してください。基礎工事と仕上げの復旧を分けて把握しておくと、見積もりに含まれる範囲を確認しやすくなります。土間の上に重いブロックを置くだけ、または補修材を塗るだけの方法を、承認された固定設計の代わりにしないでください。Bloomcabin バイオクライマティックパーゴラの製品情報も含めて別モデルを比べる場合は、モデル変更だけで土間の問題を解決できると考えず、それぞれの配置と固定条件に沿って工事範囲を検討します。
発注前に固定方法と工事範囲を整理する
購入・工事は、①候補モデルと固定図面を確定する、②土間の厚み・状態・端部・配筋・埋設物を確認する、③柱位置と固定図面を現地で照合する、④必要な追加基礎や施工条件を合意する、という順に進めると整理しやすくなります。情報がそろう前にアンカーや柱位置だけを決めると、後から設計変更が必要になることがあります。
確認結果は、既存土間を指定条件で使えるのか、追加の基礎や補強が必要か、配置・モデルを変えるのか、調査を続けるのかが分かる形で残します。Bloomcabin 壁付けパーゴラの製品ページなどで選んだモデル名、採用する配置、適用した図面、現場で確認した内容をまとめ、見積もりの対象と一致しているか確認してください。追加調査が残っている場合は、その結果によって変わり得る工事範囲も区別します。施工側と購入側で、既存土間への固定を前提としているのか、別基礎を含めているのかが食い違わないようにするためです。未確定の条件を確定事項として発注に織り込まず、どの判断が残っているかを共有してから進めます。
よくある質問
平らなコンクリート土間なら、そのままパーゴラを固定できますか？
平らであることだけでは判断できません。厚みや状態、アンカー位置、端部との距離、配筋、土間下の構造が、選んだモデルの固定条件に合うか確認が必要です。
土間の厚さが分からない場合は、どうすればよいですか？
施工図や補修記録を探し、現地の状態と照らし合わせます。資料がなければ、自己判断で穴を開けず、確認方法や調査範囲を専門家に相談してください。
細いひび割れがある土間は使えませんか？
ひび割れの幅だけで可否は決められません。位置や状態、土間の構造と固定図面を専門家に確認してもらいます。アンカー位置に重なる場合は、補修しただけで問題ないと判断しないでください。
アンカーの種類を自分で選んでもよいですか？
アンカーは、モデル別の固定図面と実際のコンクリートの条件に合わせて選ぶ必要があります。一般的な施工例や別モデルの仕様を流用せず、指定条件を確認してください。
既存土間に固定できない場合、設置をあきらめる必要がありますか？
必ずしもそうとは限りません。新たな基礎、配置やモデルの変更などを専門家に相談できます。方法や基礎寸法は敷地と製品の条件で異なるため、個別に検討します。
既存土間への固定可否は、表面の見た目ではなく、パーゴラの固定図面と地盤まで続く支持条件が合うかで決まります。厚み・劣化・端部・配筋を確かめ、判断できない箇所は専門家の調査に回すことが、既存土間を活用する場合にも、別基礎へ切り替える場合にも、根拠のある計画につながります。
