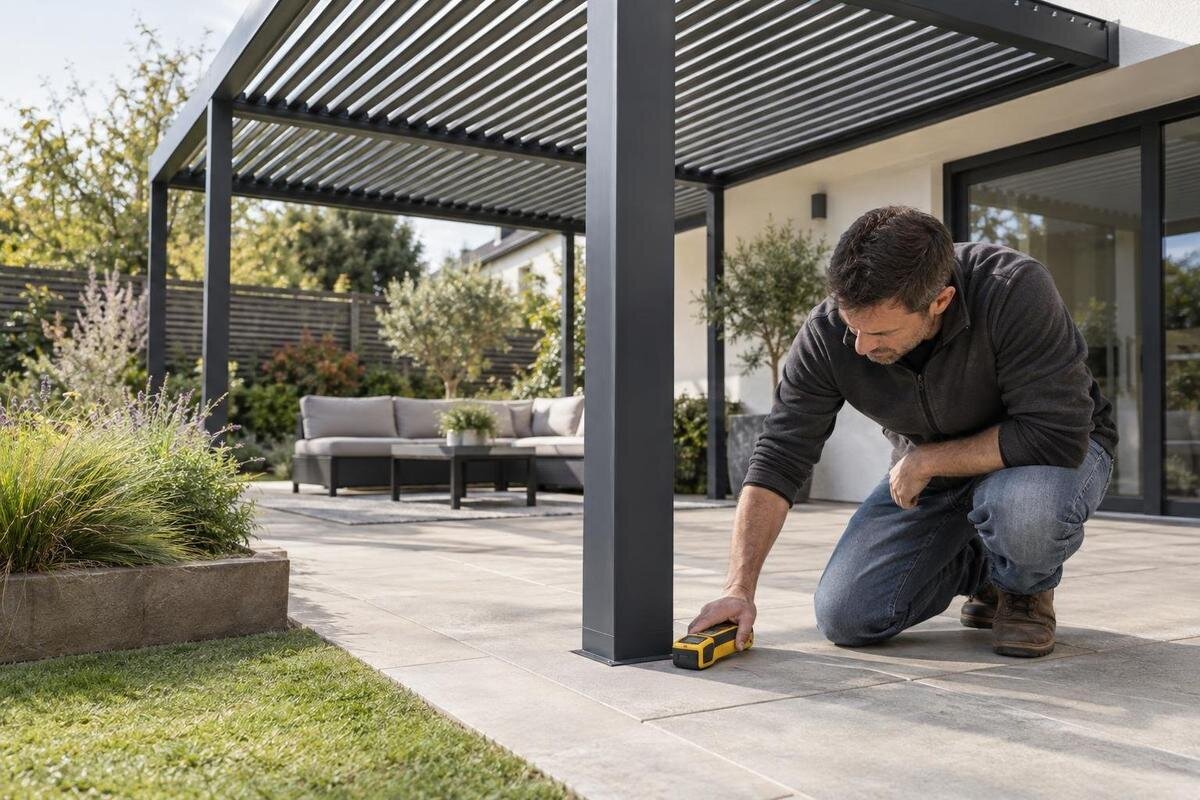

埋設管・配線がある場所のパーゴラ設置前調査
パーゴラ設置前の現地調査
パーゴラのアンカー位置は、柱の配置だけを見て決められません。給排水管やガス管、電力・通信線などの埋設物を確認せずに穴あけや掘削を始めると、設備を損傷するおそれがあり、工事計画の変更にもつながります。工事記録の確認、現地の手がかりの整理、専門的な探査、固定図面との照合を行い、位置だけでなく不確かさも共有してから施工範囲を確定する方法を解説します。
アンカー位置を決める前に埋設物を調べる理由
パーゴラの柱脚を固定する位置では、アンカー用の穴だけでなく、基礎を設ける場合の掘削範囲や、施工に伴う作業範囲も考慮します。給水・排水管、ガス管、電力・通信線、散水設備などが近くにあると、設備の損傷や供給の停止に加え、予定した固定方法の再検討が必要になることがあります。舗装や土の表面だけから、地中の状態を確実に判断することはできません。
調査の目的は、埋設物を避けてその場で穴を掘ることではなく、設計担当者と施工者が固定位置を検討できる情報をそろえることです。配管の位置が分かった後に支柱を移動したり、アンカーを省いたりすると、承認された配置や固定方法との整合が取れなくなる場合があります。配置を考え始めた段階で調査に着手すれば、設計の見直しが必要かどうかも早めに話し合えます。
柱の中心とアンカー穴の位置を図面で確かめる
パーゴラの外形寸法だけでは、穴あけ位置を割り出せません。製品の平面図で柱の中心位置を確かめ、柱脚のベースプレートやアンカーボルト穴、基礎を設ける場合の掘削範囲も確認します。柱の中心とアンカー穴は同じ位置とは限らず、基礎の掘削範囲は穴の周囲に広がることもあります。設備のルートと重ねるのは、柱の位置だけでなく、地面に手を加える範囲全体です。図面を見る際は、どの寸法が柱の中心間を示し、どの寸法が外形や穴の位置を示すのかを区別してください。読み取れない箇所は推測で補わず、必要な寸法を販売元や施工担当者に確認します。初期の配置案では、まだ確定していない位置を仮の位置として明示しておくと、そのまま施工位置として扱われるのを防げます。
候補を選んだら、たとえばBloomcabin バイオクライマティックパーゴラの製品ページで対象モデルを特定し、販売元や施工担当者に、そのモデルの寸法と固定方法を示す図面を確認してください。商品名や掲載面積だけを見て、柱芯やアンカー穴の位置を推測するのは避けます。図面を現地の配置図に重ねる前に、実際に採用するモデルや向き、設置位置が決まっているかも整理します。
工事記録や設備図を集め、内容を照合する
調査の出発点として、建物や外構の配置図、給排水・電気などの設備図、過去の新築・改修工事の記録を集めます。給湯器、屋外水栓、照明、通信設備、散水設備などを後から設置した工事の資料も確認対象です。建物の所有者や管理者、設備を施工した会社、設備の管理者などに記録の有無を尋ねると、図面だけでは分からない変更の経緯が見つかることがあります。資料を探す際は、建物本体の工事だけでなく、庭やテラスで行った工事も含めて確認します。手元にある資料を設備ごとに整理すれば、給排水の記録はあるが屋外照明の記録はない、といった不足が分かります。工事をしたことは分かっていても資料が見つからない場合は、その設備や工事内容を確認事項として残してください。
図面に線が描かれていても、現在の位置や深さを正確に示すとは限りません。工事後に経路が変わった可能性があるほか、縮尺の小さい図面では位置を細かく読み取れないこともあります。資料ごとに作成元、作成時期、対象工事、縮尺を記録し、現況と一致するかは別途確認します。情報が見当たらないことも「設備がない証拠」ではなく、未確認の範囲として扱うことが大切です。
地表の設備や建物の位置から手がかりを集める
敷地を歩き、メーター、止水栓、排水ます、点検口、屋外水栓、照明、コンセント、通信設備などの位置を配置図に書き込みます。雨どいやエアコンの配管、散水ホースの接続先、庭の照明も、地中や壁内の設備につながっている場合があります。こうした目印は配管・配線の経路を考える手がかりにはなりますが、目印から先のルートを確定するものではありません。
境界や建物の外壁からの距離を記録し、地表の設備とパーゴラの柱の設置候補位置を同じ図面に示します。Bloomcabin パーゴラを候補にしている場合は、その製品の配置図や柱位置を入手してから照合すると、検討対象が明確になります。現地のメモでは、実際に見えた設備の位置と、そこから推測した地中のルートを区別してください。水栓と建物を結ぶ線を仮に描く場合も、確認済みの配管経路と誤解されない表示にします。また、図面上の設備名と現地の設備が対応しているか分からない場合は、無理に結び付けず、写真や位置の記録を添えて照会します。隣接する設備や過去の工事について不明な点があれば、関係する管理者や施工会社にも確認し、推測だけでルートを確定しないようにします。
地中探査で分かることと限界
探査器は、機器の方式や対象物の性質に応じて地中の設備を探します。導電性の設備や信号を利用する方法がある一方、樹脂製の管など、機器によって検知しにくい対象もあります。探知器の反応がないことだけで、埋設物がないとは判断できません。表示位置や深さにも誤差があり得るため、どの設備を対象に、どの方法で調べたかを確認する必要があります。
地中レーダーなど別の方法も、地盤や舗装、周囲にある物体の影響を受け、結果の読み取りに専門的な判断が求められます。資料と現地の状況に食い違いがある場合や、柱脚の近くに設備がありそうな場合は、固定位置を決める前に探査の要否を相談します。Bloomcabinのバイオクライマティックパーゴラを候補にする場合も、製品の固定図面を探査担当者に示し、調査してほしい範囲を具体的に伝えると照合しやすくなります。その際は、柱の設置予定位置に加え、既存図面で分からない区間や、現地の設備と記録が一致しない箇所も伝えてください。結果を受け取るときは、反応がなかった範囲と、調査できなかった範囲を分けて説明してもらいます。何を調べられたのかを把握しておけば、残る疑問を整理して設計担当者に引き継げます。
埋設物の位置と未確認の範囲を記録する
工事記録、現地で見つけた設備、探査結果は、それぞれの情報源を区別して配置図にまとめます。記録に基づく推定なのか、探査で反応があったのか、現地で位置を確認できたのかが分かるように記号や凡例を定めます。線を一本だけ引いて正確なルートのように見せるのではなく、位置が確定していない区間や情報の幅も示すと、施工者が注意すべき範囲を判断しやすくなります。
図面には、建物の角など現地で再確認できる基準点、測定した日、使った資料や探査方法を記載します。深さの情報がある場合は、その値だけでなく、何を基に得られた情報か、どの程度確かなのかも添えます。現地の目印は写真に残し、撮影場所や図面上の対応箇所を記してください。位置や確認状況を色分けする場合も、色の意味を凡例に示し、関係者が同じ意味で読めるようにします。Bloomcabin パーゴラの商品ページで候補を特定したうえで、モデル固有の配置図と調査図を同じ縮尺・基準点で比べると、確認漏れを減らせます。図面同士で位置が食い違う部分は、どちらかに合わせて描き直すのではなく、食い違いが残っていることを示します。後から確認結果を追記した際も、以前の推定と新たな確認結果を区別できるよう、更新日と変更箇所を残してください。
探査結果を柱の配置と固定方法の検討に反映する
設備の位置を確認したら、パーゴラの全ての柱脚とアンカー穴、基礎の掘削範囲を配置図上で照合します。壁に固定する計画では、地面の調査だけでなく、壁内の配線や配管を確認する範囲も整理します。Bloomcabinの壁付けパーゴラのような壁付けモデルを検討する場合も、地中の埋設物と壁側の穿孔位置を別々にせず、施工範囲全体として確認することが必要です。
固定位置や基礎の計画は、現地の下地、構造評価、製品ごとの承認済みアンカー図面を踏まえて、設計担当者や施工者が検討します。配管を避けるために基礎を小さくしたり、アンカーの本数や位置を変えたりすればよいとは限りません。掘削の深さや基礎寸法を一律に決めることもできません。必要な下地の情報が不足している場合は、位置を確定する前に追加調査が必要か確認します。
埋設物と重なる場合は現場で柱を動かさない
探査結果が柱やアンカー穴に重なる、またはその可能性を否定できない場合は、予定どおりの穴あけを保留して関係者で情報を確認します。柱を少しずらす、アンカーを省く、別の場所に基礎を設けるといった変更は、固定条件や構造の検討に影響することがあります。設備の所有者や管理者にルートを確認し、設計側がその結果を踏まえて判断できるようにします。
解決策は現地の設備、パーゴラの配置、下地の状態によって異なります。配置を変える場合は、すべての柱脚とアンカーをあらためて照合し、変更後の図面を施工担当者に共有します。一か所の重なりが解消したことだけで判断せず、変更によってほかの柱脚や掘削範囲がどこに移るのかも確認対象にします。別モデルへの変更を考えるなら、バイオクライマティックパーゴラの製品情報などで候補を整理し、変更先のモデルの図面と設置条件を確認してください。製品を替えれば既存のアンカー位置がそのまま使えるとは限らないため、固定方法も合わせて見直します。比較の際は、元の案と変更案で何が変わるのかを図面上に示すと、設備を避けられるか、固定条件を満たせるかを関係者が検討しやすくなります。変更案は、確認が済むまで施工用の確定図面と区別して扱います。
掘削直前に位置表示と作業範囲を再確認する
調査を済ませていても、施工前には現地の表示と配置図を照合します。目印が消えている、工事後に地面の状態が変わった、図面と現地の位置が合わないといった場合は、そのまま作業を続けず、探査担当者や施工者に再確認を依頼します。穴あけや掘削の箇所だけでなく、機材の進入や資材の仮置きによって影響を受ける設備がないかも事前に共有します。
試掘の必要性や方法、作業を避ける範囲は、設備管理者や探査担当者、施工者が現地情報を基に決めます。作業中に想定外の管や線、設備の表示を見つけた場合も、独自に扱いを判断せず、作業を止めて位置や種類を確認します。施工前の打ち合わせでは、こうした不一致が見つかったときに誰へ連絡し、誰が作業再開を判断するのかを共有しておくと、現場だけで変更を進めることを避けやすくなります。壁付けパーゴラを設置する計画なら、地面の掘削に加えて壁の穴あけ箇所も施工前に照合し、壁内の設備確認が済んでいるかを確認項目に含めてください。地面側の調査が済んでいても、壁側に未確認箇所が残っているなら、その位置と確認状況を分けて伝えます。作業前に解消しておく疑問と、施工中に異常があれば確認する事項を整理し、担当者間の認識をそろえます。
図面・探査記録・変更内容を施工担当者に渡す
施工に渡す資料には、採用するパーゴラのモデルと配置図、柱芯やアンカー穴を示す固定図面、集めた設備図や工事記録、探査結果をまとめます。地中設備の位置だけでなく、情報の作成元と日付、推定か現地確認済みか、探査の対象外や未確認の範囲も記載します。写真には撮影位置や基準となる目印を添え、現地で図面と照合できるようにします。
図面を共有した後にパーゴラの向きや柱位置、設備の経路が変わった場合は、変更内容を関係者に伝えて再確認します。候補商品について相談するときは、Bloomcabin 壁付けパーゴラのようにモデル名を明記し、設置場所の資料と探査記録を一緒に示すと話が具体的になります。施工担当者に渡す段階では、候補を比較するための図面と、施工に使う最終の図面を区別してください。古い配置図が手元に残っている場合も、どの図面が最新なのかを明らかにし、変更前の位置で作業が進まないようにします。また、資料を渡すだけでなく、未確認箇所や変更点がどこに記載されているかを伝えることも大切です。記録を一式にまとめ、設計担当者と施工者が同じモデル、同じ配置、同じ設備情報を基に判断できる状態にしてから、アンカー位置を確定します。
よくある質問
設備図に配管や配線が描かれていなければ、何もないと考えてよいですか？
いいえ。図面が古い、改修内容が反映されていない、私設の散水管や照明配線が記録されていない場合があります。図面は手がかりとして使い、現地の設備や探査結果と照合してください。
市販の探知器だけで、埋設物の位置や深さを正確に特定できますか？
探知器の方式や対象物、地中の状態によって検知できる範囲は異なり、すべての管や線を特定できるわけではありません。表示を確定位置とみなさず、必要に応じて専門業者に調査を依頼します。
予定した柱の位置に配管や配線が見つかったら、柱を少しずらせばよいですか？
現場判断で柱やアンカーを移動するのは避けてください。配置を変えると固定方法や構造上の検討に影響することがあります。施工を保留し、探査結果を設計担当者や施工者と確認して位置を再検討します。
コンクリート舗装の上でも地中探査はできますか？
舗装の種類や地盤、埋設物によって、使える調査方法や得られる情報は変わります。舗装があることだけで調査の可否は決められないため、現地の状態を伝えて探査担当者に方法を確認してください。
施工担当者には、どのような資料を渡せばよいですか？
パーゴラの配置図と固定図面、設備の工事記録、探査結果、現地表示の写真をまとめます。資料の作成元や日付、位置の確度、未確認の範囲も添えると、施工担当者が現場で照合しやすくなります。
埋設管・配線の調査は、穴を掘る直前の確認に限らず、パーゴラの配置や固定方法を検討するための準備です。工事記録、現地の目印、探査結果を同じ配置図で照合し、分かっている位置と未確認の範囲を分けて共有すれば、根拠のない現場変更を避けやすくなります。アンカー位置は、パーゴラ固有の図面と現地の設備情報を設計・施工担当者が確認したうえで決めてください。
