外断熱仕上げの壁にパーゴラを取り付ける際の確認ポイント
パーゴラ設置ガイド
外断熱仕様の壁にパーゴラを取り付ける際、外装材や断熱材の厚さだけを見て固定方法を決めることはできません。壁の層構成、躯体の状態、パーゴラから伝わる力、貫通部の防水・断熱を一体で確認する必要があります。ここでは穴あけ手順ではなく、設置前の調査と接続設計の進め方を解説します。
外装材や断熱材を固定下地と決めつけない

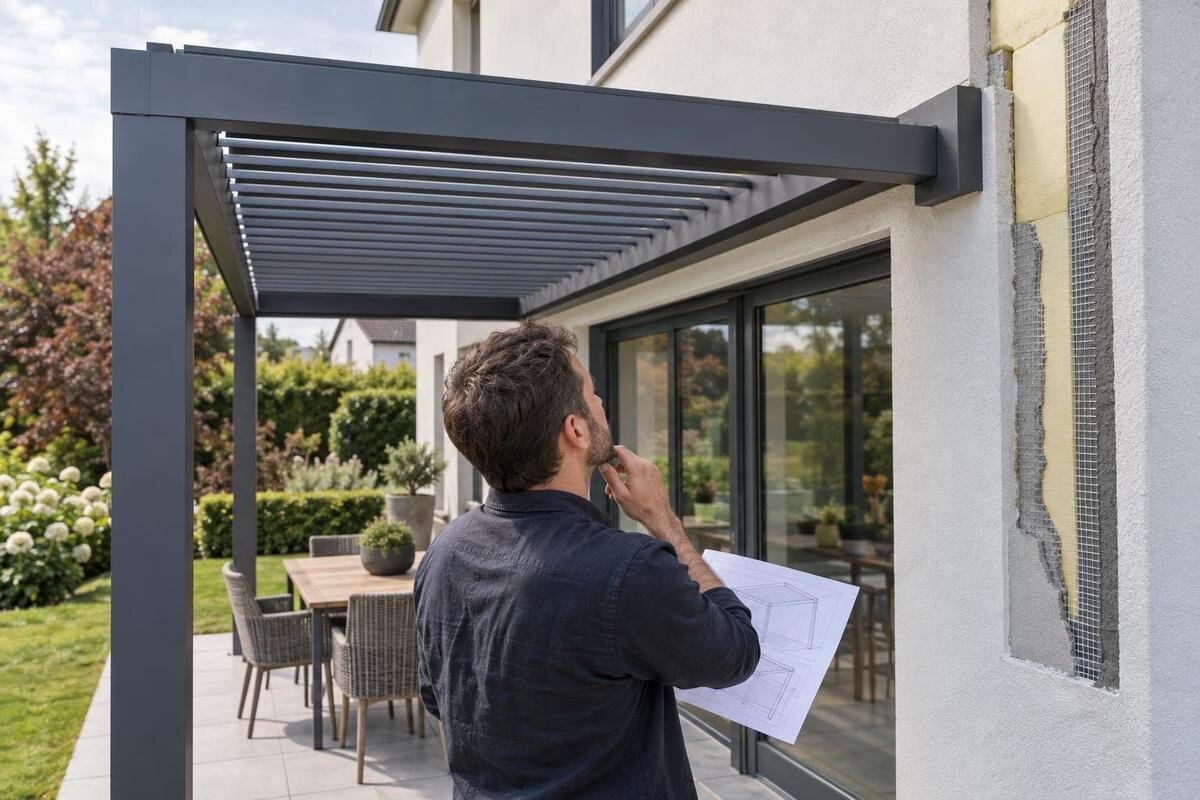

外断熱仕様の外壁は、塗り仕上げや板材などの外装、断熱層、その内側の下地・躯体といった複数の層で構成されます。ただし、材料や層の順序、間に空間があるかどうかは建物によって異なり、外観だけでは固定予定位置の奥に何があるか分かりません。まず、外観を整える仕上げ、断熱を担う層、構造上の力を受ける部材を区別して考えます。「外壁に固定する」という説明だけでは、どの層まで金具が届き、どこで支持するのかが曖昧です。外装の表面は構造下地とは限らず、見た目だけで支持力を判断するのは避けます。
一般の断熱材や仕上げ材を、パーゴラの力を受ける固定下地と決めつけることはできません。断熱層をはさんで金具を締める構成では、層の圧縮、外装の割れ、固定部の変位、雨水の侵入などが問題になる可能性があります。Bloomcabin 壁付けパーゴラの製品ページで候補を確認するときも、製品名だけで外壁への固定可否を決めず、モデルの接続資料と建物側の条件を照合します。
壁の構成と躯体の材質を調べる
調べるのは、外壁の見える材料だけではありません。断熱材の種類・厚さ、下地や躯体の材質、層間の空隙、固定位置の補強の有無を把握します。木造の柱や面材、コンクリートなど、構法によって荷重を受け持つ場所は異なり、壁の中に部材があるだけで接続先にできるとは限りません。建築図、外断熱の仕様資料、過去の改修記録を集めます。
図面には外断熱の追加工事や部分補修が反映されていないこともあるため、記録と現況を同じものとみなさず照合します。Bloomcabin パーゴラの製品ページなどから候補モデルを決める場合は、型式・サイズ・希望位置を設計側に伝え、対象モデルの図面や設置条件を確認します。製品選定と壁調査を並行すれば、予定位置に使える構造下地がない、開口部と接続位置が重なる、といった不一致に早く気づけます。
固定位置の奥にある下地を特定する
固定位置で必要なのは、壁全体の一般的な構造だけでなく、金具を取り付ける位置の奥にどの部材があり、どの範囲まで続いているかという情報です。窓や扉、外壁の角、継ぎ目、増築や補修部分では、下地や層の納まりが変わることがあります。同じ壁面でも取付位置が移れば条件が変わるため、予定する金具の位置を図面上に示し、開口部や設備配管との関係も確認します。位置を伝える際は「窓の横」などの説明だけでなく、どの窓のどちら側か、何を基準にした位置かを明記します。配置を変更した場合も、元の位置で確認した下地の情報をそのまま当てはめず、変更後の位置と対応させます。
外壁にひび、浮き、膨れ、補修跡、雨染みが見られるなら、原因と範囲が分かるまで、その場所を固定点に選ばないようにします。断熱材の奥をどう調査するかは、外装システムや構造に応じて専門家が決めます。自己判断で調査穴を開けたり、見つけた部材をそのまま固定先と扱ったりせず、Bloomcabin バイオクライマティックパーゴラのように候補の型式を明確にして現地評価を依頼します。
パーゴラから壁へ伝わる力を確認する
壁付け接続では、製品の自重だけではなく、屋根部分の形状や仕様、設置場所・周囲の状況に応じて生じる力を考えます。風の影響は建物の向きや周辺の遮蔽物でも異なり、地域や配置によって積雪なども検討事項になります。具体的な荷重と壁側への伝わり方は、製品資料と建物の構造を照らして、構造設計者が評価する範囲です。
大切なのは金具の数を増やすことではなく、パーゴラから金具、断熱層をまたぐ支持部、躯体へと力が伝わる経路を設計図で追えることです。固定位置や間隔、接合部の仕様は一組の設計条件であり、現場で穴を開けた後に合わせる項目ではありません。製品側の取付条件と建物側の構造評価が別々に示されている場合は、両者が同じ配置案を前提としているかを確認します。取付位置を変更する案が出たときも、その変更が接続設計に反映されているかを担当者に確かめます。壁付けタイプのBloomcabinモデルを検討候補として示す際も、その取付条件を現場に適用できるか、図面で確認します。
対象モデルの図面と接続案を照合する
カタログの外形図や一般的な組立図だけでは、外断熱壁への接続方法まで確認できない場合があります。対象モデル・サイズ・支柱配置に合う図面を用意し、壁側の接続詳細、指定された固定条件、断熱層を通過する部分の納まりを確認します。外形図では建物との位置関係を、接続詳細図では固定部の構成を確かめるというように、資料ごとの確認目的を分けると整理しやすくなります。資料の型式や版が候補製品と一致しているか、一般例と現場に適用する詳細を取り違えていないかも見ます。候補が複数ある場合は、どの図面がどのモデル・サイズに対応するかを明記し、別の候補の取付条件と混同しないようにします。
施工前には、構造担当者が建物側の下地を評価し、製品と現場に適用する接続図や承認済みアンカー配置図がそろっているか確認します。資料に外断熱壁の条件が記されていなければ、一般的なアンカー例を流用せず、製品側と設計者に壁の層構成を伝えて判断を求めます。Bloomcabin パーゴラのモデル情報は候補型式を伝える手掛かりとし、名称だけで接続の可否を決めません。
現地調査で残しておきたい記録
現地調査では、建物全景と設置面を正面から撮った写真に加え、窓・扉・軒・角・外壁の継ぎ目との位置関係を記録します。取付予定の範囲や床面からの高さは、どこを基準に測ったかも添えます。壁全体が分かる写真と、固定予定位置や補修跡が分かる近接写真を対応させ、図面と写真に同じ位置番号を付けると、相談時に場所を取り違えにくくなります。写真から分かる外観と、図面や調査で確認した壁内部の情報は区別して残します。室内側の同じ位置を確認できる場合は、梁・柱・設備・開口部との関係を図面と照合できる資料を用意します。
外壁の改修時期、断熱材や仕上げ材の製品名、漏水や補修の履歴、入手できる建築図面はまとめておきます。分からない項目は推測せず「未確認」と記すと、追加調査が必要な点を共有できます。Bloomcabinの壁付けモデルを候補にする場合も、型式・配置案・現況写真を同時に渡せば、製品資料と現場条件を結びつけて相談しやすくなります。
貫通部の防水と断熱を設計する
外壁を貫通する部分では、接続強度だけでなく外皮の防水と断熱も扱います。雨水が内部へ回らない納まり、断熱層の連続性、金具周辺の熱の伝わり方、仕上げ材との相性、外壁の動きへの対応を、既存の外装工法に合わせて設計します。表面のシーリングだけでは、構造固定や壁内の防水処理の代わりになりません。
接続図は外から見た金具位置だけでなく、外装・断熱層・下地・躯体を横切る断面で確認します。その壁の防水層・気密層・通気層などに接続部が関わるか、どの施工者が処理と復旧を受け持つかも決めます。構造固定の図面と外装の復旧詳細が別になっている場合は、同じ貫通位置・部材構成を示しているかを照合します。どこまでを既存の状態として扱い、どこからを施工・復旧の対象にするかも、断面上で共有しておくと担当範囲が明確になります。Bloomcabinのバイオクライマティックモデルを候補に含めても、製品名称から貫通部の仕様は分からないため、外壁側の詳細は別に確認します。
壁付け以外の設置方法も比較する
壁の構造が分かっても、適用できる接続方法を設計できるとは限りません。予定位置に十分な下地を確認できない、外装システムの貫通や復旧が難しい、既存の劣化が見つかった場合は、壁に荷重を負担させない構成も比較します。ただし独立支持にすれば解決するとは限らず、対象モデルで認められる設置形態かを先に確認します。
壁から離して支柱を設ける案でも、建物との隙間、雨樋や排水の経路、窓・扉の開閉、通行スペース、地面側の支持条件を確認します。壁付けと独立式では柱位置や覆える範囲が変わるため、配置図をつくって各候補で認められる構成と照合します。比較するときは、利用したいテラスの範囲と、窓や扉の前など空けておきたい場所を同じ図に示します。壁への固定を避けられるかだけでなく、支柱を置いた後も出入りや通行に必要な場所を確保できるかを見るためです。Bloomcabin パーゴラを比較する場合も、製品名から独立設置できると推測せず、適用資料と現地設計の両方を確かめます。
構造・外装・施工の担当範囲を決める
担当者の役割を早めに決めると、製品の説明と建物の評価が混同されにくくなります。製品の供給元には対象モデルの資料と取付条件を確認し、構造設計者には壁の材質・状態の評価、荷重の伝達の検討、接続設計を依頼します。外装に詳しい施工者には断熱・防水・仕上げの納まりと復旧範囲を確認し、取付施工者には承認図どおりに施工できるかを確かめます。問い合わせへの回答を受けたら、製品仕様についての説明なのか、建物の状態についての評価なのか、施工方法についての確認なのかを区別して記録します。それぞれの回答が、どの図面や配置案を前提としているかも共有します。
着工前に、誰が固定位置の下地を確認するか、図面と現場が違った場合に誰へ連絡するか、空洞や傷み、水染みを見つけたらどこで作業を止めるかを決めます。口頭で「取り付けられる」と確認するだけではなく、構造評価、対象現場に適用する接続図、アンカー配置、貫通部の復旧詳細を資料として残します。判断が保留された項目を施工者の現場判断に委ねないことも重要です。
施工後の記録を残し接続部を点検する
施工後は、接続部の位置、使用した図面番号・版、外壁を閉じる前の記録写真、施工中に変更した内容を保存します。外観だけの写真では、断熱層の奥にある固定方法や防水処理を後から確認できません。写真には撮影位置と施工段階を添え、どの接続部の記録なのかを図面と対応させます。変更があった場合は、当初案だけでなく実際に施工した内容が分かるように整理し、検討途中の図面と最終図面を区別します。将来の外壁補修や塗り替え、設備工事で固定部を傷めないためにも、現場の記録を図面と一緒に保管します。
目視で、固定部まわりの隙間、仕上げのひびや浮き、周囲の水染みなどを見つけることはできますが、見た目だけで内部の固定状態までは判定できません。変化があれば、金具を締め直したり表面を塗りつぶしたりせず、記録を用意して設計・施工担当者に点検を依頼します。点検の方法や時期は、接続詳細と外壁の仕様に合わせて決めます。
よくある質問
断熱材の奥に柱やコンクリートがあれば、固定できますか？
柱やコンクリートがあるだけでは判断できません。取付位置での状態や構造を調べ、対象モデルから伝わる力を受けられるかを評価します。そのうえで、現場に合う接続方法を図面で確認する必要があります。
断熱材の厚みに合わせて長いアンカーを選べばよいですか？
長さだけでは決まりません。断熱層をまたぐ支持方法や固定位置、壁への力の伝わり方まで含めて設計します。一般的なアンカー例をそのまま使わず、専門家に確認してください。
壁の図面が残っていない場合、設置を検討できますか？
図面がなくても、建物の記録や現地調査から確認できる場合があります。分からない点を推測で埋めず、未確認の項目として構造や外装の専門家に伝えます。調査目的で自己判断の穴あけはしないでください。
接続部をシーリングすれば、防水できますか？
表面のシーリングだけでは、構造固定や壁内部の防水処理の代わりになりません。外装の工法に合わせた貫通部の納まりと、断熱・防水層の復旧方法を設計段階で確認します。
壁付けが難しい場合は、独立式にすればよいですか？
壁に荷重を負担させない構成は比較案になりますが、対象モデルで認められる設置形態か、地面側の支持や排水、窓・扉との関係などを別に確認する必要があります。独立式が必ず適するとは限りません。
外断熱壁に壁付けパーゴラを設置する計画では、アンカーの長さを先に決めるのではなく、壁の層構成と躯体を特定し、対象モデルに合う荷重経路と外壁貫通部を設計することが出発点です。図面・現況・設置位置をそろえ、構造と外装の担当者が同じ接続図を確認できれば、施工条件が明確になります。判断に必要な情報がそろわない点を保留することも、無理のない設置計画に欠かせません。
