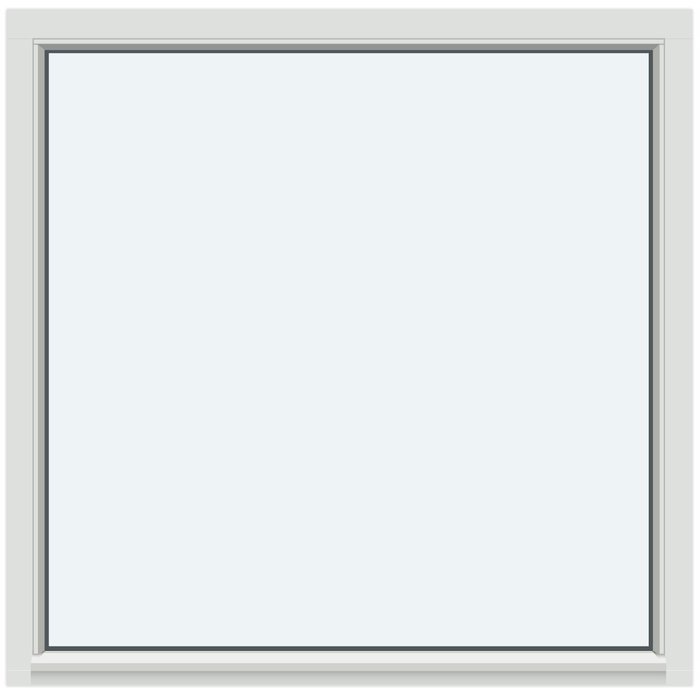

FIX窓（はめ殺し窓）

明確に計画された空間構成のための、開かないガラス面

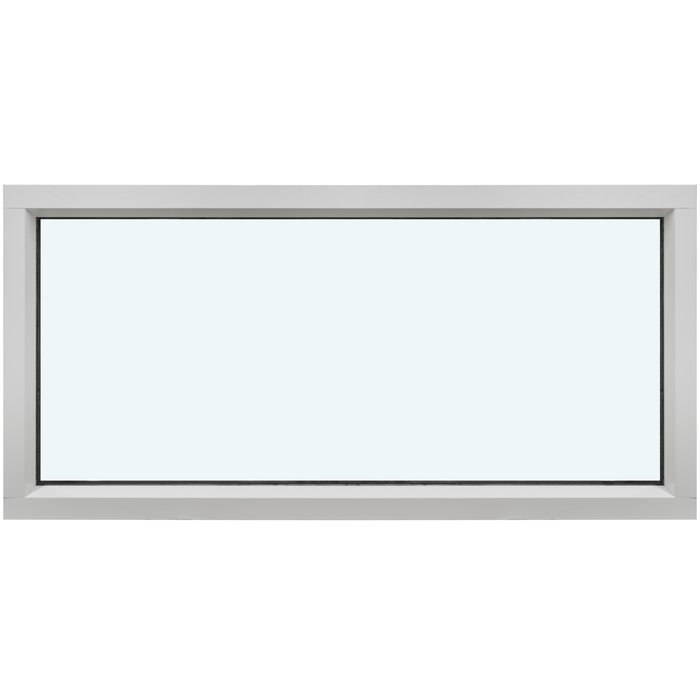

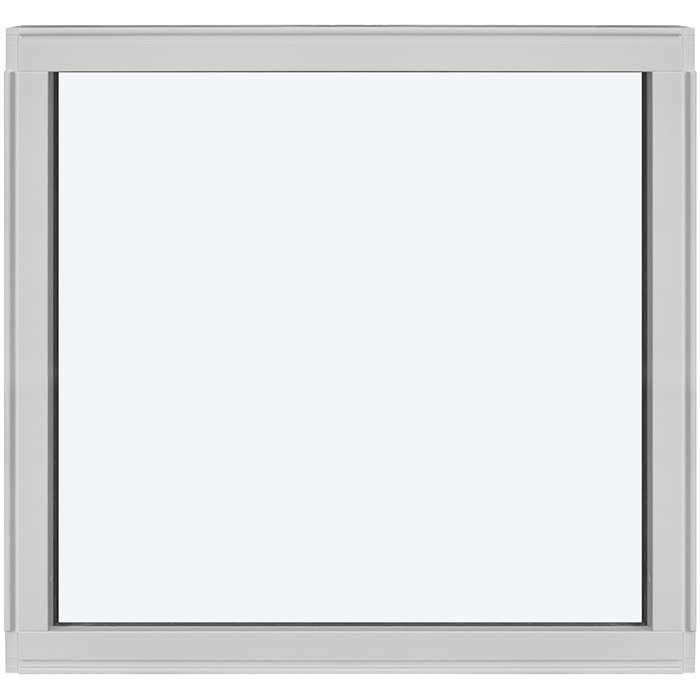

固定窓

パイン材またはオーク材を使ったオーダーメイドの固定窓を計画できます。アルミニウムクラッド仕様も選択可能です。プロジェクトに合わせて、色、ガラス仕様、指定された格子デザインをお選びください。この窓は常に閉じた状態で、開閉機能はありません。

機能タイプ

固定式・開閉不可

素材

木製、またはアルミニウムクラッド木製

ガラス

コーティング済み・アルゴンガス封入複層ガラス

構成

オーダーメイド、色を選択可能

01

機能と日常的な使い方

本製品は固定窓であり、開くことはできません。そのため、外側へ開く、内倒しにする、回転させるといった操作はできません。日常使用ではガラス面は閉じたままで、操作可能な開口部にはなりません。まず、該当するエレメントを固定窓としてのみ使用するかをご確認ください。この位置に定期的な換気や通行できる開口部が必要な場合は、開閉可能な窓またはドアにその役割を持たせる必要があります。

複数の窓エレメントを含む計画では、固定窓が独立した役割を担い、別途選択した製品タイプが必要な開閉機能を担うことができます。スケッチでは機能を分けて記載してください。固定窓は常時閉鎖として示し、開閉可能なエレメントにはそれぞれの製品名を記載します。これにより、同一の立面内で異なる窓を計画する際にも、適切に区別できます。意匠上隣り合っていても、構造や操作方法が同一であることを意味するものではありません。

将来のガラス、フレーム、シール部分へのアクセスは、実際の設置条件に応じて計画してください。閉じたエレメントの両面と、開口部内での位置を考慮します。また、常時閉鎖されたガラス面が予定用途に適しているか、選択前に確認してください。デザインによって必要な開閉機能を代替することはできないため、この機能面の判断は素材、色、格子デザインより先に行うべきです。必要な開閉可能エレメントは、固定窓とは分けて計画に記載してください。

02

構造、部材寸法、技術仕様

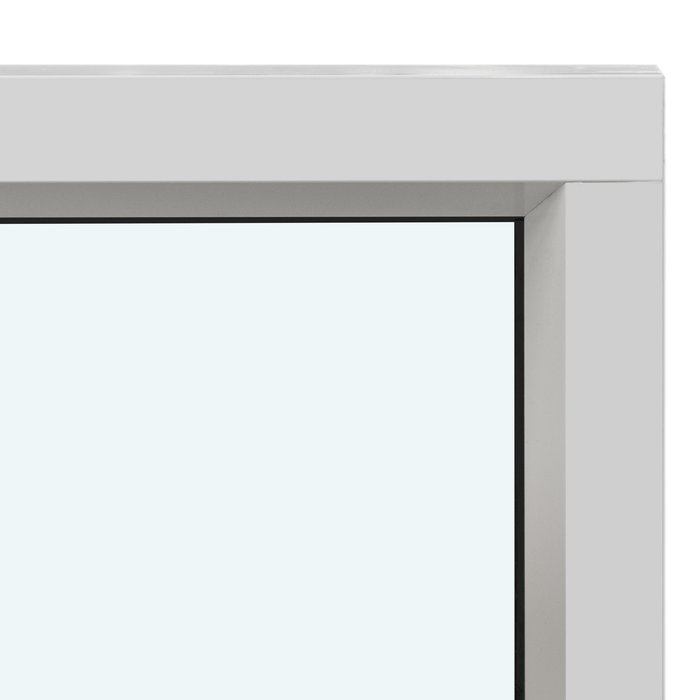

寸法および数値に関する製品仕様を以下にまとめています。枠の寸法は 105 × 57 mm です。アルミニウムクラッド仕様では、枠の寸法は 115 × 57 mm です。これらは各枠部材の寸法を示しています。窓全体の幅・高さや、建築開口部の寸法ではありません。取付穴は 14 mm です。計画時には、製品寸法、開口寸法、接続部、枠プロファイルをそれぞれ異なる情報として扱ってください。

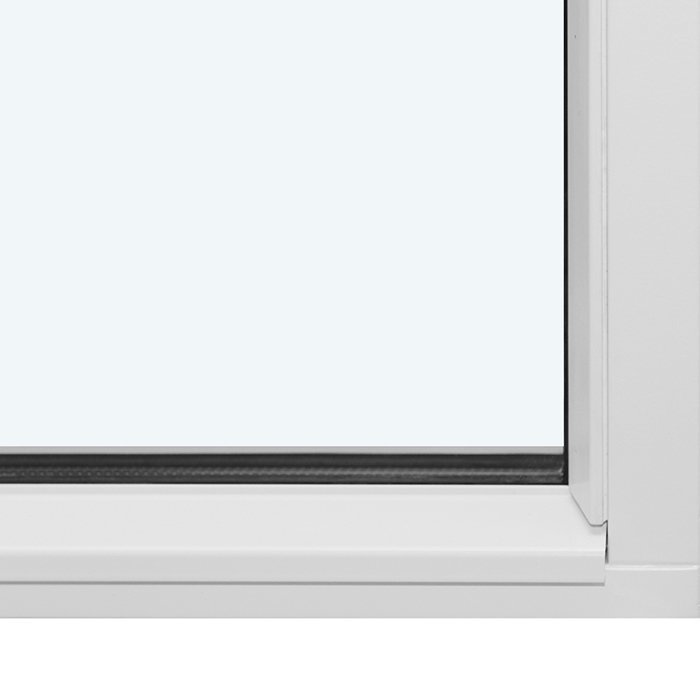

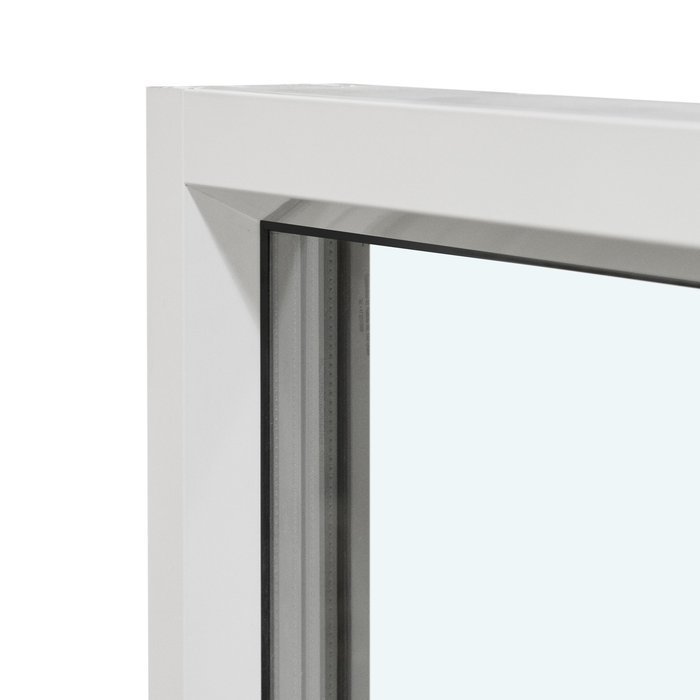

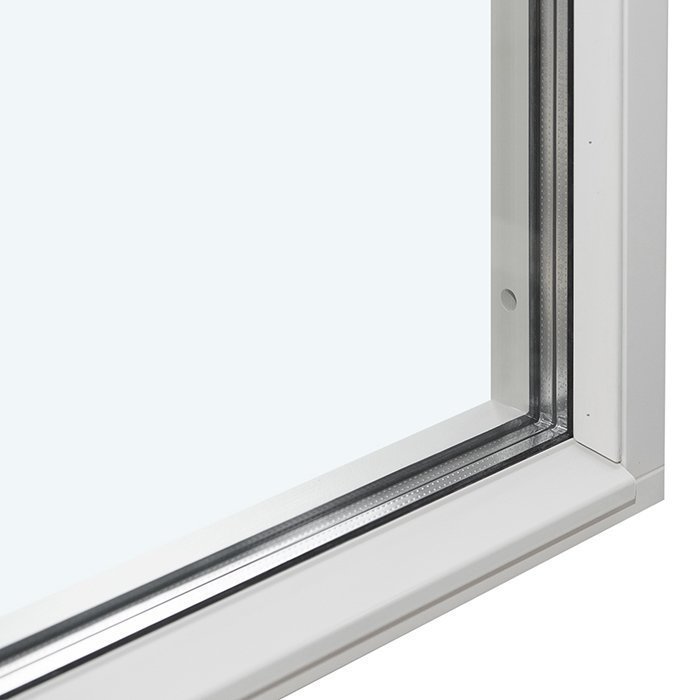

ガラスは 2層または 3層の複層ガラスから選べます。いずれも熱反射コーティング、CHR仕様のウォームエッジスペーサー、アルゴンガス封入を備えています。ガラスシールは黒色ゴム製です。この窓には CE マーキングがあり、5年保証が付属します。これらのデータは提供される製品構成を示すものであり、既存の壁、接続部、その他の建築条件はプロジェクトごとに別途評価する必要があります。ご希望の仕様を明確に確認できるよう、お問い合わせの際には選択したガラス仕様をはっきり記載してください。

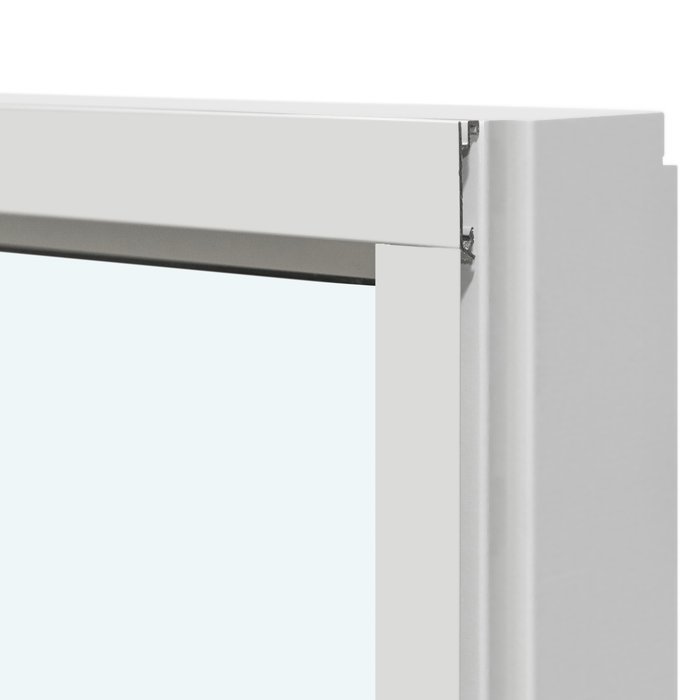

素材は、パイン材、アルミニウムクラッド・パイン材、オーク材、アルミニウムクラッド・オーク材です。「アルミニウムクラッド」は各木材仕様の仕上げを指し、窓全体がアルミニウム製であることを意味しません。オーダーメイド製作は選択可能な購入仕様ですが、記載されたプロファイル寸法と穴寸法は部材仕様です。お問い合わせでは、ご希望の全体寸法と構造上の要点を分けて記載してください。どの寸法がプロジェクトにより指定され、どの寸法が窓の各部材に関するものかが明確になります。

05

寸法と設置条件を明確に記録する

推定した窓寸法ではなく、実際の建築開口部から始めてください。適切な複数の箇所で状況を測定し、各数値が何を示すかを記録します。特に、開口寸法と希望する製品寸法を区別してください。この窓はオーダーメイドで選択できるため、お問い合わせには明確な寸法基準が不可欠です。技術仕様に記載された枠寸法を、完成した外形寸法として使用しないでください。また、スケッチ、寸法表、補足文書では同じ名称を用い、「窓寸法」のような一般的な言葉に異なる基準点をまとめないようにしてください。

さらに、固定窓エレメントをプロジェクト内のどこに設置する予定かも記録してください。複数の窓またはドアで一つの立面を構成する場合は、明確な識別記号を付け、各寸法を正しいエレメントに対応させます。計画上で揃えたい上端や側端のラインなど、隣接部材との希望する関係も記載してください。これらは意匠上の意図を示す情報であり、製品寸法とは分けて記載する必要があります。上、下、左、右を明確に示した簡単なスケッチがあれば、曖昧な表現なしに位置と向きを確認できます。

開口部を評価する際は、予定する接続方法と既存の構造を考慮してください。記録した寸法が計画上の窓位置に適しているかを確認し、設置条件はプロジェクトに応じて評価を受けてください。複数のエレメントを組み合わせる場合は、まず各製品を個別に記録し、その後、明確に識別された寸法を全体立面図へ反映します。これにより、開口寸法、製品寸法、意匠上の基準線を区別できます。お問い合わせ前には、すべての寸法表記が同じ方向基準を用いているか、スケッチの変更が対応する寸法表にも反映されているかを確認してください。

06

素材、色、意匠の調整

素材仕様は、パイン材、アルミニウムクラッド・パイン材、オーク材、アルミニウムクラッド・オーク材から選択します。まずパイン材かオーク材かを決め、その後で選んだ木材にアルミニウムクラッドを施すかを決めてください。この順序により、クラッドを独立した無垢材として誤って指定することを防げます。プロジェクトに他の窓やドアが含まれる場合は、各エレメントの素材仕様を完全に記載してください。同じ色を希望していても、木材の種類とクラッドの明確な記載に代わるものではありません。

色の選択は独立した購入上の選択事項です。素材仕様や格子デザインと合わせて検討しつつ、個別に記載してください。格子なしの仕様と、水平、垂直、または組み合わせの線を持つ仕様は、それぞれのデザイン名によってすでに区別されています。そのため、立面全体の色だけでなく、希望する格子デザインも明確に割り当ててください。既存の窓群に追加する場合は、どの特性を揃えたいかを記録します。参考画像だけに頼らず、選んだ色と素材仕様をお問い合わせに明記してください。

複数のエレメントがある場合は、各位置について製品名、素材仕様、色、格子デザインを記した一覧が役立ちます。固定窓を計画する際は、開閉方向を想定しないでください。共通の立面内での位置づけには、選択した意匠特性と、ご自身で定めた基準線が重要です。繰り返し使う格子デザインが、実際に同じ完全なデザイン名で記載されているかを確認してください。意図的に異なるデザインにするエレメントがある場合は、意図しない不統一と受け取られないよう、該当位置にその違いを直接記載してください。

07

関連する固定式・開閉式製品

プロジェクトに別の形状の固定窓をお探しの場合は、「半円形固定窓」と「三角形・斜め形状の固定窓」を独立した選択肢としてご検討いただけます。いずれも製品名のとおり固定式で、開閉できません。ただし、別製品として比較し、お問い合わせではそれぞれ正確な製品名を使用してください。固定窓のカテゴリーに属していても、他のすべての仕様がこの窓と自動的に同一になるわけではありません。

開閉機能が必要なプロジェクト向けには、外開きの横軸回転窓、上部吊り窓、片開き窓など、それぞれ名称の異なる窓タイプがあります。必要な機能に応じてこれらの製品から選び、それぞれを独立した構成として扱ってください。固定窓はプロジェクト内で開閉可能な窓の隣に計画できますが、それによって操作機能を持つことはありません。このような組み合わせでは、各エレメントについて完全な製品名、位置、個別の選択仕様を記録してください。

外開き片開きのテラスドアや、歴史的スタイルの製品も関連する製品タイプとして扱われます。固定ガラス面のみではなく、ドア機能または明確にそのように名称付けられたスタイル仕様が必要な場合にご検討いただけます。複数の製品タイプを含むお問い合わせでは、各エレメントについて個別の製品名、位置、ご希望の構成を記載してください。これにより、同じ立面内でも窓とドアの機能を明確に区別できます。以下の関連製品もご覧ください。

半円形固定窓、 三角形・斜め形状の固定窓、 外開き横軸回転窓、 上部吊り外開き窓、 外開き片開き窓、 歴史的スタイルの外開き片開き窓、 外開き片開きテラスドア、 歴史的スタイルの外開き片開きテラスドア。

08

お問い合わせを完全かつ明確に準備する

まずプロジェクトを簡潔に説明し、ご希望のエレメントを「固定窓」として明確に示してください。必要に応じて、エレメントの位置と向きが分かる注記付きスケッチを添付してください。希望する寸法を記載し、それが何を基準とする寸法かを直接明記します。同じエレメントには、スケッチ、寸法表、本文で統一した識別記号を使用してください。複数の窓またはドアを予定している場合は、まず各製品を個別に記載し、その後に各位置を全体立面図へまとめてください。

次に、パイン材、アルミニウムクラッド・パイン材、オーク材、アルミニウムクラッド・オーク材から選び、ご希望の色を追加してください。その後、選択した複層ガラスを独立した項目として記載します。格子デザインには、特に名称に「ガラス分割」が明記されている場合、完全なデザイン名を使用してください。複数のエレメントがある場合は、共通の選択をすべての窓に暗黙に適用せず、各位置を個別に確認してください。これにより、それぞれの固定窓に予定される素材、クラッド、色、ガラス、デザインの組み合わせを確認できます。

最後に、決まった順序で内容を確認してください。製品名は正しいですか。位置、向き、寸法の基準は明確ですか。素材仕様は完全に記載されていますか。色、ガラス、格子デザインはそれぞれ明確に対応付けられていますか。他の窓やドアは独立した製品として記載されていますか。スケッチと本文で同じエレメント名が使用されていることも確認してください。その後、整理したお問い合わせをお送りください。選択内容を固定窓に的確に対応付け、構成が完全に記載されているかを一緒に確認します。

窓はオーダーメイドで注文できますか？

はい。予定しているプロジェクトに合わせて寸法を設定できます。お問い合わせでは、各寸法が何を基準とするかを明確に記載し、設置条件をご説明ください。枠寸法は部材寸法であり、予定する開口部の寸法と同一ではありません。

どのガラス仕様から選べますか？

2層または 3層の複層ガラスからお選びいただけます。どちらの仕様にも、熱反射コーティング、CHR仕様のウォームエッジスペーサー、アルゴンガス封入が含まれます。ご希望のガラス仕様は、窓エレメントごとに個別に記載してください。

どの素材仕様から選べますか？

パイン材、アルミニウムクラッド・パイン材、オーク材、アルミニウムクラッド・オーク材からお選びいただけます。木材の種類とクラッドを明確に対応付けられるよう、お問い合わせには完全な仕様名を記載してください。

窓の色は選べますか？

はい。構成時に色を選択できます。ご希望の色は、完全な素材仕様とともに記載してください。黒色ゴム製のシールはこれとは別の仕様であり、窓の色を個別に選ぶ代わりにはなりません。

提供される格子はすべてガラス分割仕様ですか？

いいえ。名称では、格子とガラス分割格子が明確に区別されています。ガラス分割デザインをご希望の場合は、お問い合わせに該当仕様の完全な名称を記載してください。

この窓には CE マーキングがありますか？

はい。この窓には CE マーキングがあります。ただし、プロジェクトについては、開口部、予定する接続部、建築上の要件を個別に評価してください。

固定窓は換気や出入口として使えますか？

いいえ。固定窓は換気のためにも、操作可能な出入口としても開けられません。

適切な格子パターンはどのように選べますか？

利用可能なパターンは、格子なしの仕様から、水平、垂直、組み合わせの格子デザインまであります。まず、分割なし、一方向のアクセント、複数の分割線のいずれを希望するかを選んでください。次に、選んだ名称に「ガラス分割」が明記されているかを確認します。

固定窓の構成を明確に決める

予定する開口部の寸法、ご希望のデザイン、素材仕様、色、ガラス仕様を準備して、お問い合わせをお送りください。固定窓に関するすべての情報が明確に記載され、完全な構成として整合しているかを一緒に確認します。
