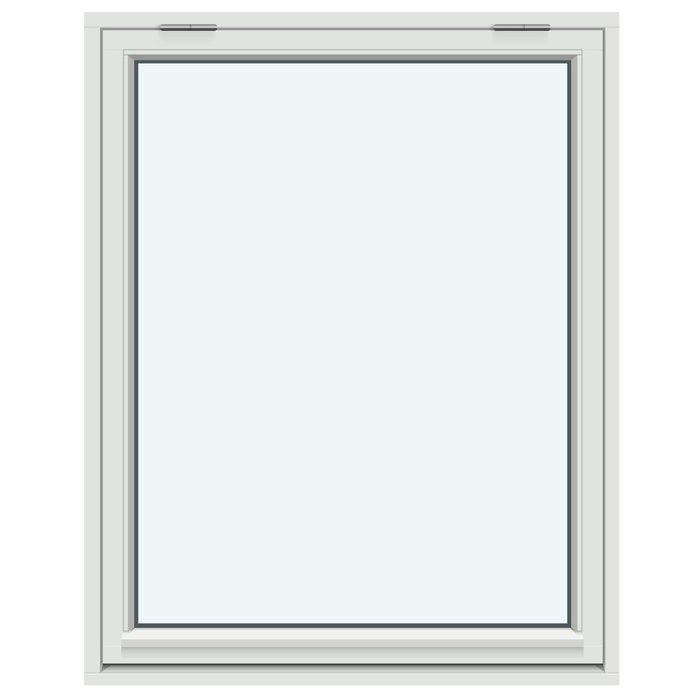

上部ヒンジ式・外開きの突き出し窓

外開き動作を明確に計画できる突き出し窓

上部吊り・外開きの突き出し窓

パイン材またはオーク材を使用した、上部吊り・外開きのオーダーメイド突き出し窓です。ご希望に応じて、アルミニウムクラッド、格子デザイン、カラー、ハンドルをお選びいただけます。

開閉方式

リフト機構付きの上部吊り・外開き障子

材質

パイン材またはオーク材。いずれもアルミニウムクラッド仕様を選択可能

ガラス

アルゴンガスを封入した、2枚ガラスまたは3枚ガラスの複層ガラスユニット

表示

CEマーキングあり

01

操作と日常使用

この窓の障子は上部を吊元として外側へ開きます。その動きは、側部を吊元とする開き窓とは大きく異なります。上部がヒンジ側となり、開くと下部が外側へ動きます。表示されているリフト機構は、外開き障子の構造に含まれます。日常使用では、明確に定められた突き出し動作を操作し、障子が室内へ横に振れ込むことはありません。

所定のハンドルで障子を開閉し、動きを確実に操作してください。ハンドルを選択できるため、仕様を決める際にこの操作部をデザインに組み込めます。この窓にはSPILKA製金物を採用しています。材質、カラー、格子デザインに合わせて、ご希望のハンドル仕様をお選びください。

日常使用では、障子、ハンドル、シール部分の周囲に、動きを妨げる物を置かないでください。窓は外側へ開くため、障子の実際の動きは室外側に生じます。横開きの窓障子を室内へ張り出させたくない室内計画では、実用的な場合があります。ただし、この操作方法が個別のプロジェクトに適しているかは、開口部の位置、手の届きやすさ、隣接する空間の使い方によって異なります。

選んだ格子の構成によって、ここで示す基本機能が変わることはありません。上部吊りで外側へ開く、リフト機構付きの障子です。格子デザインは、開閉方式を変えるものとしてではなく、ご希望の見た目や区切り方に応じてお選びください。プロジェクトで操作位置に特別な条件がある場合は、窓の設置場所と日常的な操作方法をお問い合わせ時にお知らせください。製品仕様と計画された使い方を明確にご相談いただけます。

02

構造、材質、技術寸法

外枠と障子枠は、パイン材またはオーク材で製作されます。どちらの木材もアルミニウムクラッド仕様を選べます。したがって、表示されている材質仕様は、パイン材、アルミニウムクラッド付きパイン材、オーク材、アルミニウムクラッド付きオーク材の4種類です。アルミニウムクラッドは選択した材質仕様の一部であり、単なる色の名称ではありません。

アルミニウムクラッドなしの仕様では、外枠の部材寸法は105 × 57 mmです。アルミニウムクラッド付きでは、外枠の部材寸法は115 × 57 mmです。障子枠は、アルミニウムクラッドなしで76 × 65 mm、アルミニウムクラッド付きで86 × 65 mmです。これらは明記された枠部材の寸法です。完成した窓全体の奥行き、幅、高さを一律に示すものではなく、プロジェクトごとの注文寸法に代わるものでもありません。

取付用の穴径は14 mmです。金物はSPILKA製です。これは明確に指定された製品構成部品であり、複数ブランドから選ぶオプションではありません。ガラスは、2枚ガラスまたは3枚ガラスの複層ガラスユニットから選べます。熱反射コーティング、CHR仕様のウォームエッジスペーサー、アルゴンガスを含みます。黒色のゴムシールがガラス用シールとして機能します。

この窓にはCEマーキングがあり、5年間保証が付帯します。オーダーメイド製作のため、必要な全体サイズはお問い合わせ時の重要な情報です。これらの注文寸法は、外枠・障子枠の技術的な部材寸法と明確に区別してください。材質、ガラス、格子デザイン、カラー、ハンドルの選択もサイズとあわせてお知らせいただくと、ご希望の仕様を明確に記載できます。

仕様をまとめる際は、アルミニウムクラッドの有無によって枠部材が異なるため、材質仕様とご希望のガラスをあわせてご指定ください。格子デザイン、カラー、ハンドルも記録してください。これにより、構造に関わる情報と、仕様の個別デザインを決める選択事項を明確に分けられます。

05

予定する開口部を正しく確認する

オーダーメイド窓をお問い合わせいただく前に、予定する建築開口部を慎重に確認してください。必要な開口寸法を複数箇所で測定し、開口部の構成を記録します。既存または計画中の開口部の寸法と、外枠・障子枠の技術的な部材寸法は明確に区別してください。後者は個々の部材を示すものであり、自動的に注文する窓サイズとなるわけではありません。

障子は外側へ開くため、必要な可動範囲を室外側の計画に含める必要があります。建築部材、外装、手すり、植物、屋外設備、その他の障害物が開閉経路に入る可能性を確認してください。注文サイズと取付条件に応じて、障子が実際に動くための十分な空間を確保してください。

室内側の操作位置も確認してください。ハンドルは、想定する立ち位置またはアクセス位置から無理なく届く必要があります。高所など、手が届きにくい開口部では特に重要です。外側へ開くことで障子が室内へ横に回転することは防げますが、それだけで個別の状況におけるハンドルの操作しやすさが保証されるわけではありません。

開口部が新築、交換、その他の建築状況のどれに当たるかを記録してください。既存の取合いを客観的に説明し、必要に応じて分かりやすい寸法情報をお問い合わせに添えてください。これにより、枠部材、建築開口部、注文寸法を混同せずに、サイズ情報の根拠を説明できます。指定された取付穴は製品の詳細であり、予定する取合いの確認に代わるものではありません。

寸法、アクセス性、外側の可動範囲をあわせて確認して初めて、明確なお問い合わせの基礎が整います。複数の開口部の大きさが異なる場合は、各位置を別々に記載してください。材質、ガラス、格子デザイン、カラー、ハンドルを各位置に対応付けることで、デザイン上の選択が別の開口部に誤って適用されることを防げます。

06

材質、カラー、視覚的な構成

この窓の見た目は、木材の種類、アルミニウムクラッドの有無、カラー、格子デザイン、ガラス、ハンドルの組合せによって決まります。木材はパイン材とオーク材を用意しています。どちらもアルミニウムクラッド仕様を選べます。まず、木製窓として、または指定のクラッドを備えた木製窓として、ご希望の仕様をお問い合わせいただけます。

カラーをお選びいただけ、他の仕様とあわせてお問い合わせ時に調整します。ご希望の色合いはできるだけ具体的にお伝えいただき、選んだ木材の種類とアルミニウムクラッドの有無もご記載ください。材質とカラーを混同せず、意図的に組み合わせられます。

格子デザインは、1枚の障子に見える区切り方を決めます。格子なしはより落ち着いた印象となり、複数の横格子や縦格子との組合せは、より明確な構成をつくります。外壁や隣接する開口部にあるラインも考慮してください。このようなデザインの調整はプロジェクトの選択であり、窓の技術的な必須条件ではありません。

ハンドルも選択できるため、構成の中で視覚的なディテールとして取り入れられます。統一感のあるデザインにするため、カラー、木材の種類、格子デザインに合わせてください。一方、SPILKA製金物と黒色のゴムシールは窓の技術的構成に属し、ハンドルや窓カラーのデザイン選択とは区別されます。

複数の窓を組み合わせる場合は、短いデザインルールが役立ちます。たとえば、すべての位置で木材の種類とカラーを統一し、開口部ごとに格子デザインを変える方法があります。また、格子モチーフを統一し、サイズをオーダーメイドで調整することもできます。こうした例は、追加のバリエーションや固定されたデザイン指定を示すものではなく、構成の考え方を示すものです。

07

関連する窓タイプとテラスドア

上部吊りの突き出し障子がプロジェクト内のすべての開口部に適さない場合は、関連製品もご覧いただけます。ラインアップには、1枚障子または2枚障子の外開き窓があり、歴史的スタイルの仕様も含まれます。上部吊りの突き出し窓とは異なり、これらは側部を吊元とする開き障子を採用しているため、開口部ごとに個別にお選びください。

「コンビ」外開き窓は、固定ガラス部と外開き障子を組み合わせた製品です。固定部と障子を異なる形で区切る各種格子デザインがあります。屋根の開口部には回転式ルーフウィンドウもあり、1枚扉のテラスドアは外開きの扉が必要なプロジェクト向けです。

関連製品の材質選択は仕様により異なります。複数の外開き窓、コンビ窓、標準テラスドアは、パイン材またはオーク材で、各材質にアルミニウムクラッド仕様があります。歴史的スタイルの仕様はパイン材またはオーク材で提供されます。回転式ルーフウィンドウは、アルミニウムクラッド付きパイン材仕様として掲載されています。選択肢は必ず各製品タイプでご確認ください。

1つのプロジェクトで異なる窓タイプとテラスドアを組み合わせる場合は、各開口部を個別の位置として記載してください。希望する製品タイプ、寸法、各選択事項を対応付けます。これにより、開閉方式や技術的構成を混同することなく、突き出し窓、外開き窓、テラスドアをデザイン上調和させることができます。

以下に、検討時の参考となる関連製品をご紹介します。 歴史的スタイルの1枚障子外開き窓、 2枚障子外開き窓、 歴史的スタイルの2枚障子外開き窓、 「コンビ」外開き窓、 歴史的スタイルの「コンビ」外開き窓、 回転式ルーフウィンドウ、 1枚扉の外開きテラスドア、 歴史的スタイルの1枚扉外開きテラスドア。

08

明確なお問い合わせまでの簡単な手順

まず、プロジェクト用の位置リストを作成してください。予定する各開口部に明確な名称を付け、慎重に測定した寸法を記入します。窓が1つだけの場合は、1つの位置を記載すれば十分です。複数の窓がある場合は、構造化したリストによりサイズとデザイン上の希望が取り違えられるのを防げます。

次に、材質仕様を決めます。パイン材、アルミニウムクラッド付きパイン材、オーク材、アルミニウムクラッド付きオーク材からお選びください。その後、ご希望の複層ガラス構成を選びます。木材の種類もアルミニウムクラッドも、特定のガラスを自動的に決めるものではないため、この2つの選択は分けて記録してください。

次の手順では、ご希望の格子デザインの正確な名称を記載してください。ご希望のカラーとハンドルデザインを追加します。カラーまたはハンドルがまだ決まっていない場合は、お好みの方向性をお伝えいただき、その項目が未決定であることを明記してください。すでに決まった事項と、さらに調整が必要な事項を確認できます。

お問い合わせの理解に必要な場合は、取付条件に関する簡単な情報を添えてください。ハンドルへのアクセス性や、外側の可動範囲に関する特記事項が含まれます。具体的な寸法を示し、既存の部材や障害物を説明してください。複数の関連製品タイプがプロジェクトに含まれる場合は、それぞれ別の位置として記載してください。

最後に、位置の寸法、材質仕様、ガラス、格子デザイン、カラー、ハンドルという6つの主要項目を確認してください。上部吊り・外開きの突き出し窓が、本当にご希望の製品タイプであることも確認します。簡潔で明確に対応付けられたお問い合わせにより、共同での確認がしやすくなり、デザイン上の選択を漏れなく把握できます。

突き出し窓はオーダーメイドで注文できますか？

はい。この窓はオーダーメイドで提供しています。慎重に測定した開口寸法をお知らせください。お問い合わせの中で、ご希望の製品サイズを明確に定めて確認できます。

窓のカラーは選べますか？

はい。カラーは選択可能な仕様の一つです。選んだ材質仕様とあわせてご希望の色合いをお知らせください。適した仕様を一緒に調整します。

ハンドルは選べますか？

はい。窓の仕様を組み立てる際にハンドルを選べます。デザイン上のご希望をお知らせください。お客様の仕様に適したハンドル仕様を一緒に決めます。

どのような材質仕様がありますか？

パイン材とオーク材からお選びいただけます。どちらの木材もアルミニウムクラッド仕様を選べます。したがって、パイン材、アルミニウムクラッド付きパイン材、オーク材、アルミニウムクラッド付きオーク材の4種類の材質仕様があります。

突き出し窓は2枚ガラスまたは3枚ガラス仕様で利用できますか？

はい。2枚ガラスまたは3枚ガラスの複層ガラスユニットからお選びいただけます。どちらの仕様にも、熱反射コーティング、CHR仕様のウォームエッジスペーサー、アルゴンガス封入が含まれます。

ガラスにおけるCHRとは何ですか？

CHRは、この窓の複層ガラスユニット内にあるウォームエッジスペーサーを指します。熱反射コーティングとアルゴンガス封入とともに、指定されたガラス構成の一部です。

突き出し窓にはCEマーキングがありますか？

はい、この突き出し窓にはCEマーキングがあります。CEマーキングは、この窓の技術的な製品情報に含まれます。

この窓にはどの保証が適用されますか？

この窓には5年間保証が適用されます。後日の保証に関するお問い合わせで、選択した製品仕様を明確に確認できるよう、注文書類を保管してください。

突き出し窓の仕様を一緒に確認しましょう

プロジェクトに合う突き出し窓を組み立てたいですか？ 開口寸法と、材質、ガラス、格子デザイン、カラー、ハンドルのご希望をお送りください。内容を一緒に確認し、計画するデザインに適した仕様をご案内します。
