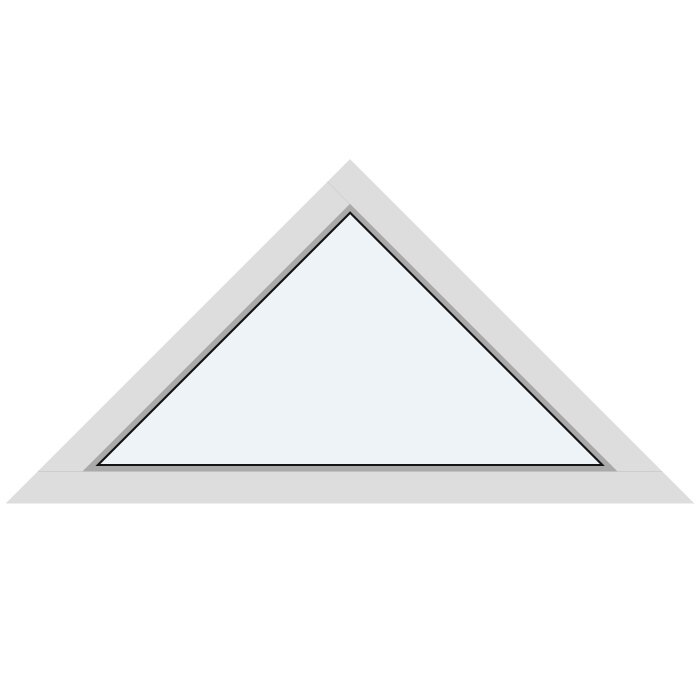

三角形・斜め形状のFIX窓

三角形・斜形に対応するオーダーメイド固定窓

固定式三角形・斜形窓

断熱複層ガラス、選べる素材仕様・カラー、所定の格子デザインを備えたオーダーメイドの三角形または斜形窓です。

窓タイプ

固定式

製作

オーダーメイド対応

カラー

選択可能

表示

CEマーキング

01

固定ガラス：機能と日常の使い方

この三角形・斜形窓は固定窓です。開閉できる可動部や開閉機能はありません。ガラス面は窓構成の固定部分として閉じた状態を保ちます。日常的にハンドルを操作したり、可動部を動かしたり、開放位置を考慮したりする必要はありません。特別な形状を落ち着いたガラス要素として計画し、その位置に換気機能が不要な場合に適しています。

開閉機能がないことは、最初から室内の使い方に織り込む必要があります。同じ壁面または同じ室内で換気する場合は、必要に応じて別の窓またはドアにその役割を持たせてください。この固定式三角形・斜形窓自体を、操作できる換気開口部として計画することはできません。役割は固定ガラスと、該当する開口形状のデザインです。

固定窓では、後からガラス面とフレーム面に手が届くかも考慮してください。室内側・室外側へどの程度アクセスしやすいかは、具体的な設置状況によって異なります。高所など届きにくい場所に設置する場合は、アクセス可能な表面の今後のお手入れも計画段階から検討することをおすすめします。

選択する格子デザインによって操作方法は変わりません。一体感のあるガラス面、水平または垂直の区切り、ガラスを分割する格子仕様のいずれを選んでも、窓全体は固定式です。可動部の動きを考慮することなく、輪郭と希望する印象に合わせて外観を選べます。

02

構造、素材、技術寸法

フレームは、パイン、アルミクラッドのパイン、オーク、アルミクラッドのオークの4種類から選べます。仕様選択時に、この中からいずれかを選び、希望の色調を追加してください。アルミクラッドを希望する場合は、選択した木材種と併せて指定してください。

枠の部材寸法は105 × 57 mmです。アルミクラッド仕様では、枠の部材寸法は115 × 57 mmです。これらは明確に当該部材の寸法です。オーダーメイド窓全体の奥行き、幅、高さを一律に示すものではなく、予定する開口部の総寸法として使用することはできません。具体的な窓形状と寸法は、プロジェクトごとに別途確認します。

取付穴の直径は14 mmです。この部材寸法は、オーダーメイド窓全体の寸法や予定する開口部の寸法とは区別してください。ガラスは2層または3層の断熱複層ガラスから選べます。希望するガラス仕様は、素材、色、格子デザインとともにご指定ください。

この三角形・斜形窓にはCEマーキングがあり、5年間の保証が付いています。資料では、窓ごとの輪郭寸法と技術的な部材寸法を区別してください。枠は105 × 57 mm、アルミクラッド仕様では115 × 57 mmです。特注形状の寸法は、実際の輪郭と明確に示した各辺に基づいて確認します。

05

予定する開口部を正しく確認する

オーダーメイドの三角形・斜形窓は、開口部を明確に記述することから始まります。単純な長方形の輪郭と異なり、斜辺、頂点、側面、基準点は異なる解釈をされることがあります。図面がどの方向から見たものか、各辺がどのようにつながるかを明記してください。寸法を記入したスケッチは、製品名だけから具体的な形状を推測することなく、形状と向きを分かりやすく伝えるのに役立ちます。

また、記載する数値が予定する窓寸法なのか、周囲部分の寸法にすぎないのかを確認してください。フレーム寸法、開口寸法、その他のプロジェクト寸法は、やり取りの中で混同しないようにしてください。既存資料を使用する場合は、各数値が実際に何を示すか明記します。これにより、斜辺を誤って水平距離として読んだり、全長を一部分の寸法として扱ったりすることを避けられます。

開口部を確認する際には、どの側を内側・外側・上・下とするかも重要です。形状が鏡像に見える可能性がある場合は特に重要です。写真は追加の目安になりますが、明確な寸法図の代わりにはなりません。隣接部材が形状を視覚的または空間的に決める場合は、未確認の技術的特性を付け加えることなく、スケッチに示すことができます。

取付けや施工のクリアランスは、個別の建築状況によって異なり、枠の寸法から導き出すべきではありません。105 × 57 mm、またはアルミクラッド仕様の115 × 57 mmは、枠だけを示す数値です。プロジェクトでは、どの寸法を開口寸法、窓寸法、部材寸法として使用するかを確認し、資料に明記してください。

三角形または斜形では、一般的な名称だけでなく実際の輪郭も記載してください。辺、角、傾斜、寸法の基準を明確に示すことで、オーダーメイド仕様を正しく対応付けやすくなります。その後、素材仕様、希望色、ガラス仕様、格子デザインを別々の選択項目として追加し、形状と仕様を明確に分けてください。

06

色、素材、視覚的な構成

三角形・斜形窓の印象は、輪郭、フレーム素材、色、ガラス面、格子デザインの組み合わせによって決まります。用意されたカラーバリエーションにより、計画に合わせてデザインを整えられます。希望の色調はできるだけ明確に指定し、必要に応じて既存の窓、ドア、ファサード部分、室内要素のどれを参考にするかもお知らせください。

パインとオークが用意されている木材種です。どちらにもアルミクラッド仕様があります。クラッドは、単なる色名ではなく、該当する素材仕様の一部です。選択時には、室内とファサードにおける素材と希望色の印象、さらに隣接する部材との調和をご検討ください。

格子デザインは窓形状の方向性を強調したり、意図的な対比を生んだり、追加の区切りなしでガラス面を見せたりできます。水平、垂直、複合のパターンは、それぞれ異なる線的な構成を生みます。ガラスを分割するものとして明記された仕様では、この分割が選択するデザインの一部となるため、お問い合わせには完全なバリエーション名を記載することが重要です。

ガラスの黒色ゴムシーリングは、フレーム用の独立した色選択肢と考えるべきではありません。色の調和には、実際に選べるカラー仕様が基準となり、シーリングは別個のガラス要素として扱われます。フレーム色、素材仕様、希望する格子デザインは、それぞれ別の選択項目として指定してください。

新しい窓を既存の窓、ドア、ファサード要素に合わせる場合は、写真や明確な色指定を視覚的な参考として使用できます。フレーム色、木材種、格子の方向など、どの要素を基準にするかもお知らせください。こうすることで、素材仕様、色、デザインを的確に比較し、別々の選択項目として整理できます。

07

固定窓と関連する開閉タイプを比較

固定式の三角形・斜形窓は、恒久的に閉じたガラス面のための製品です。プロジェクトの別の場所で開閉機能が必要な場合は、製品ラインアップに上部ヒンジ式の外開き窓、片開き・両開きの外開き窓、片開きの外開きテラスドアもあります。これらは外開きで、より大きな窓・ドア計画の中で固定式の特別な形状を補完できます。

開き窓と片開きテラスドアには、歴史的スタイルのバリエーションもあります。これらはパインまたはオークで提供されます。一方、関連する窓・ドアの標準仕様では、アルミクラッドのパインまたはオークも選べます。複数の要素を一体の外観として調和させる場合は、こうした素材の違いを考慮してください。

「コンビ」開き窓は、固定ガラス部と外開きの可動部を組み合わせ、固定部分と操作可能な部分を同じ製品内に配置できる別の選択肢です。ほかの関連窓と同様に、2層または3層の断熱複層ガラス、パイン、オーク、またはそれぞれのアルミクラッド仕様から選べます。各要素について、機能、素材、色、デザインを別々に選択してください。

同じプロジェクトで複数の窓やドアをお問い合わせになる場合は、各要素を個別の項目として記載してください。これにより、固定式の特別形状をどこに使用するか、どの窓を外開きにするか、片開きか両開きかを明確にできます。以下の関連製品から比較を始められます。

上部ヒンジ式外開き窓、 片開き外開き窓、 歴史的スタイルの片開き外開き窓、 両開き外開き窓、 歴史的スタイルの両開き外開き窓、 「コンビ」外開き窓、 片開き外開きテラスドア、 歴史的スタイルの片開き外開きテラスドア。

08

分かりやすい手順でお問い合わせを準備

まずプロジェクトの概要を簡潔に説明し、製品名を「固定式三角形・斜形窓」と完全な名称でお知らせください。希望する輪郭は、向きが明確なスケッチで示すことができます。どの方向から見た図かを明記し、形状に関わる各辺には分かりやすい名称を付けてください。補足写真があれば、設置状況もさらに伝わりやすくなります。

次に素材仕様を選びます。パイン、オーク、または各アルミクラッド仕様のいずれを希望するかお知らせください。素材と色を混同しないよう、希望色は別途ご記入ください。色調を既存の窓、ドア、ファサード要素に合わせる場合は、それらをデザイン上の参考としてお知らせください。

次の段階で、提供される仕様から希望のガラスを選んでください。その後、一覧にある格子デザインの正式名称を完全な形で記載します。特にガラスを分割する格子では、正確な表記が重要です。パターンのスケッチは選択を分かりやすくできますが、独自に作ったデザイン名で正式名称を置き換えないでください。

最後に、製品名、輪郭、寸法図、向き、素材仕様、色、ガラス、デザインの順に、すべての情報を分かりやすくまとめてください。複数の窓は、それぞれ個別の項目として記載し、異なる形状やデザイン希望が混ざらないようにしてください。同じプロジェクトに別の窓・ドアタイプが含まれる場合も、それぞれ完全な製品名で別途記載してください。

送信前に、資料が矛盾なく読めることを確認してください。特に、各辺の名称が一貫していること、寸法、希望色、格子デザイン、素材が正しい窓に対応付けられていることをご確認ください。構造化されたお問い合わせは、希望するオーダーメイド仕様と未確定の選択項目を一緒に検討するための明確な基礎となります。

三角形・斜形窓はオーダーメイドできますか？

はい。この三角形・斜形窓はオーダーメイドで製作します。希望する輪郭と、明確に記載した寸法を含む、向きが分かるスケッチをお送りください。特注形状を明確にご相談いただけるよう、内側、外側、上、下の各方向も示してください。

色は選べますか？

はい、カラーを選択できます。お問い合わせ時に、希望する色の印象と、既存の窓、ドア、ファサード部分、室内デザインのどれを参考にするかをお知らせください。

この窓は換気のために開けられますか？

いいえ。本製品は固定式で、開閉部はありません。そのため、操作可能な換気窓には適しません。開閉機能が必要な場合は、該当する窓タイプをご検討ください。

どの素材仕様を問い合わせできますか？

パイン、アルミクラッドのパイン、オーク、アルミクラッドのオークから選べます。お問い合わせ時に、素材仕様の正式名称と希望色をお知らせください。色の調和のために、既存の窓、ドア、ファサード要素、または室内の特徴のどれを参考にしたいかもご記載いただけます。

希望する格子デザインはどのように指定しますか？

製品一覧にある完全なデザイン名で、できるだけ正確にご指定ください。格子なしの見え方、格子、ガラスを分割する格子のいずれを希望するか、またその向きも明確になります。

窓の保証期間はどのくらいですか？

固定式三角形・斜形窓には5年間保証が適用されます。お問い合わせ時には、希望する素材、ガラス、デザイン仕様をすべてご記載ください。これにより、対象となる窓を明確に特定できます。

どのようなガラスが使われますか？

2層または3層の断熱複層ガラスから選べます。ガラスには熱反射コーティング、CHR表記のウォームエッジスペーサー、アルゴンガス封入が施されています。黒色ゴム製シーリングもガラス構成の一部です。

この窓にはCEマーキングがありますか？

はい。固定式三角形・斜形窓にはCEマーキングがあります。

三角形・斜形窓を一緒に計画しましょう

特別な形状の窓を計画し、素材、色、ガラス、格子デザインを調和させたいとお考えですか？予定する開口部の形状、寸法、希望するデザインをお送りください。オーダーメイドの三角形・斜形窓についてご相談いただけます。
