外開き・縦軸回転式両開き窓

外開きで、意匠を自在に

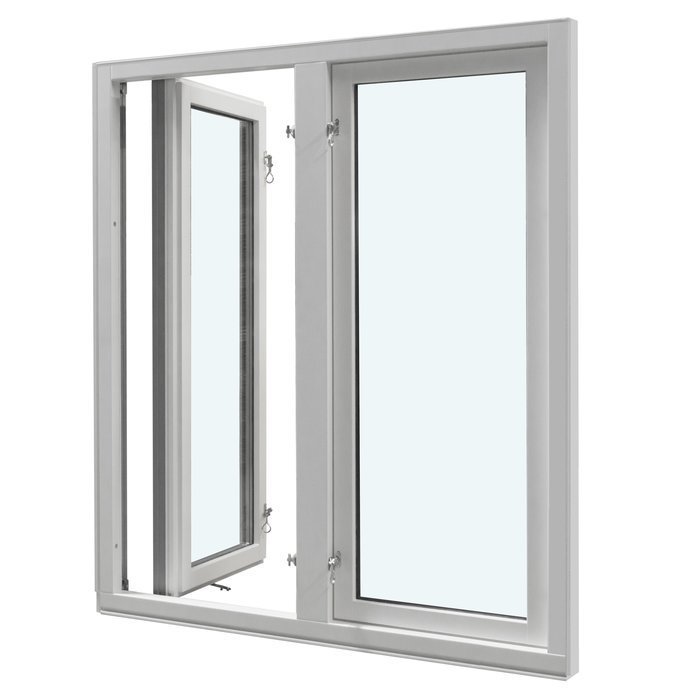

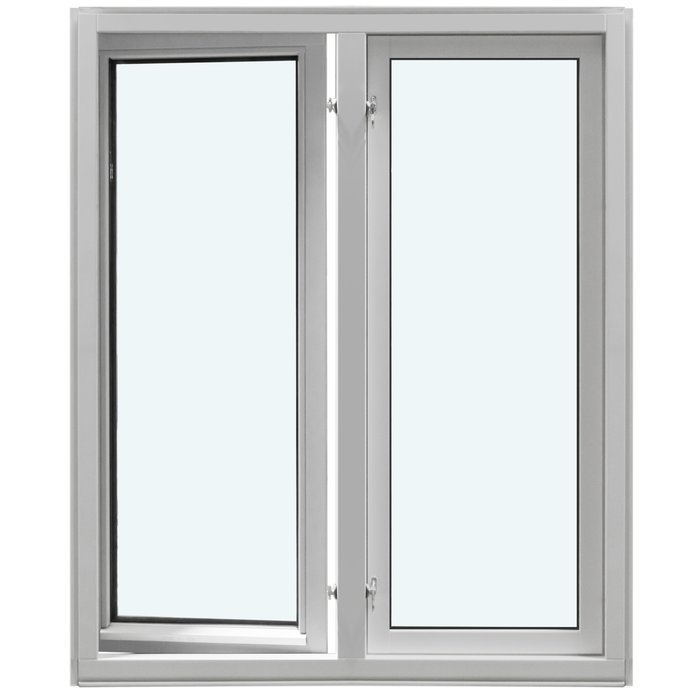

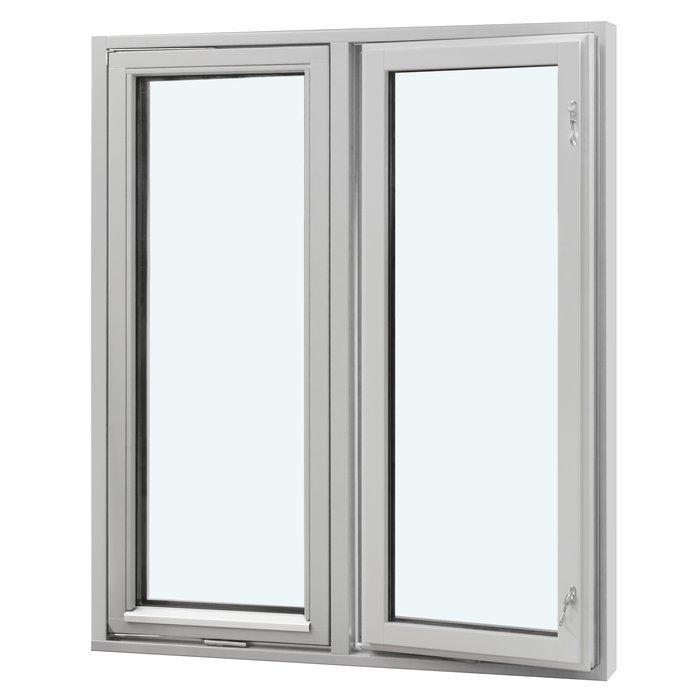

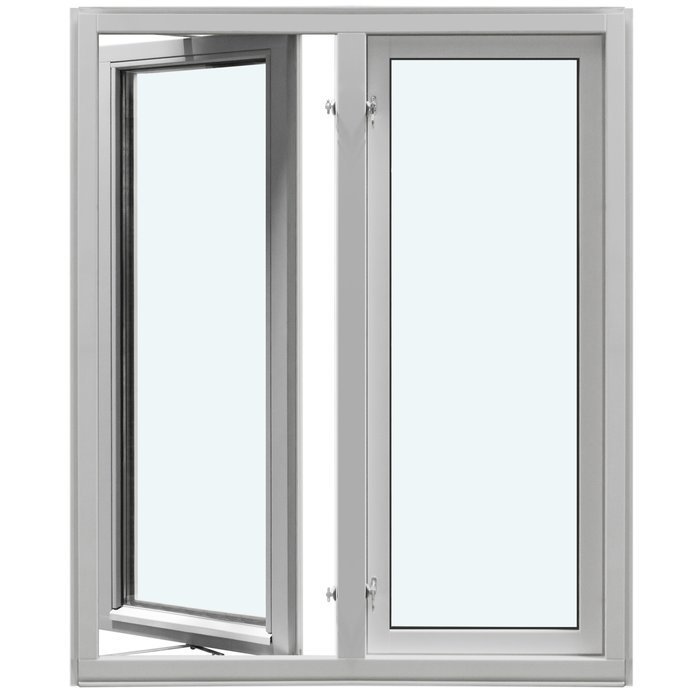

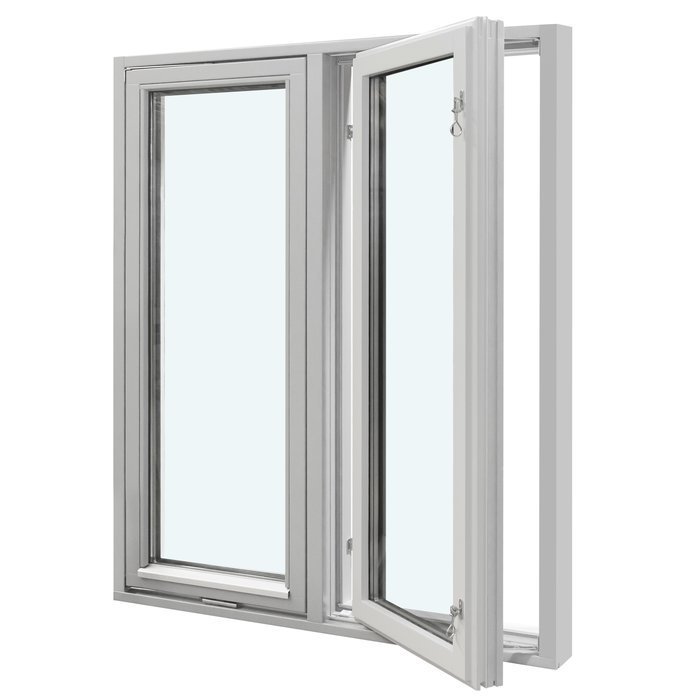

垂直回転軸で外側に開く両開き回転窓

垂直回転軸で外側に開く両開き回転窓。木製またはアルミクラッド仕様、複層ガラス、格子の有無やFIX窓を含む指定デザインから選べます。

開き方

外開き

素材

木製、またはアルミクラッド木製

ガラス

熱反射コーティング付き複層ガラス

表示

CEマーキングあり

01

操作と日常的な使い方

この窓の特徴的な操作方式は、外側へ向かう回転動作です。障子は垂直回転軸を中心に旋回し、室内側から離れる方向へ動きます。この明確な開閉方向は、内開き窓とは異なります。日常の使用時だけでなく、設置場所の基本計画でも考慮してください。

開閉は、選択したハンドルを直接操作して行います。ハンドルは購入時に選択でき、素材、色、デザインと合わせてご希望をお伝えいただけます。ハンドルは見た目のディテールであるだけでなく、日常的に触れる窓との接点です。お問い合わせの最後に追加するのではなく、意匠と使いやすさを一緒にご検討ください。

日常的に無理なく扱うため、動きを意識し、コントロールしながら操作することをおすすめします。障子はハンドルで動かし、ガラス、格子、枠を引っ張らないでください。閉める前に、動作範囲内に物がないことを確認します。その後、障子を完全な閉位置まで動かし、ハンドルを適切に操作してください。このような簡単な習慣により、ガラスや装飾格子を操作部として扱わず、本来の部材を使って開閉できます。

実際の設置条件に合わせて操作性を計画してください。窓の位置が極端に高い・低い場合、奥行きのある作業台の後ろにある場合、複数の方が使いやすく操作する必要がある場合は、手の届きやすさとハンドルの希望を早めに検討することが重要です。開口部のスケッチとともにこうした要件を記録し、外向きの回転動作と日常の使い方を一体的に確認できるようにしましょう。

02

構造、部材寸法、技術仕様

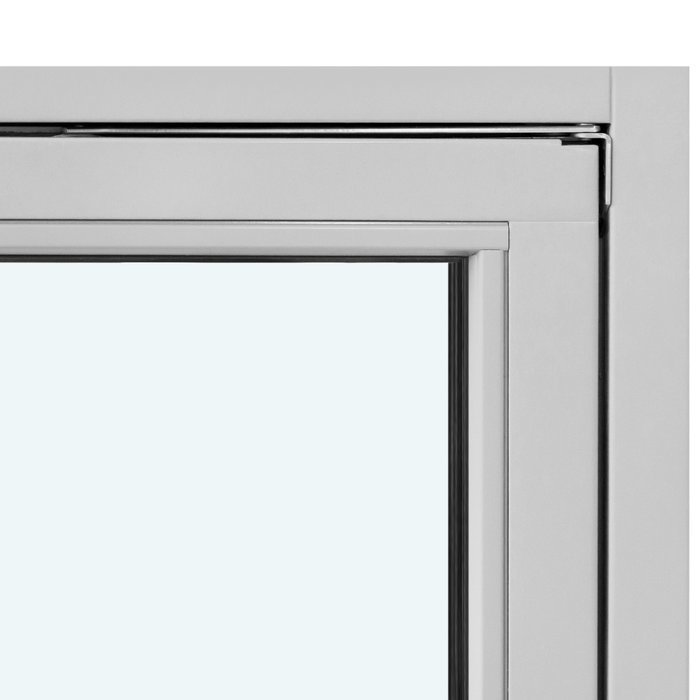

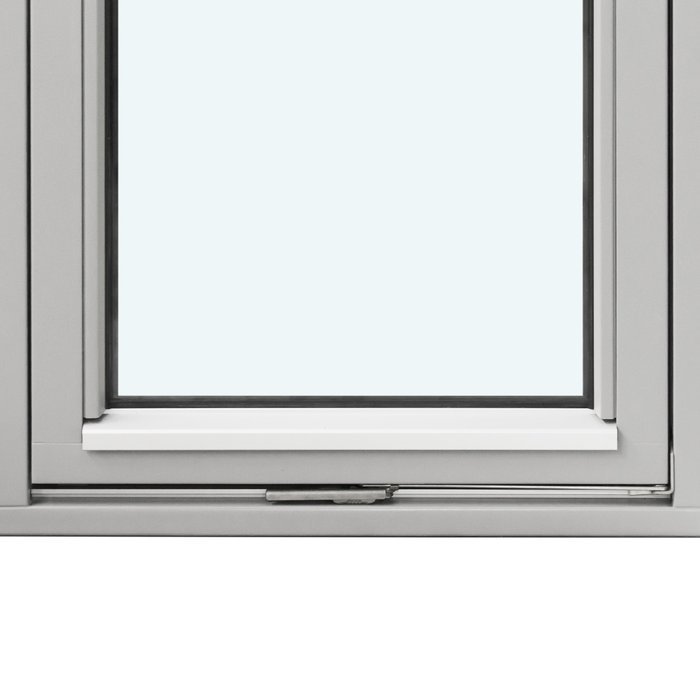

構造は、外側に開く両開き回転窓です。固定枠の寸法は105 × 57 mmです。アルミクラッド仕様では、固定枠の寸法は115 × 57 mmです。障子枠は76 × 65 mm、アルミクラッド仕様では86 × 65 mmです。これらは各枠部材の寸法であり、窓全体の幅、高さ、取付深さを示すものではありません。

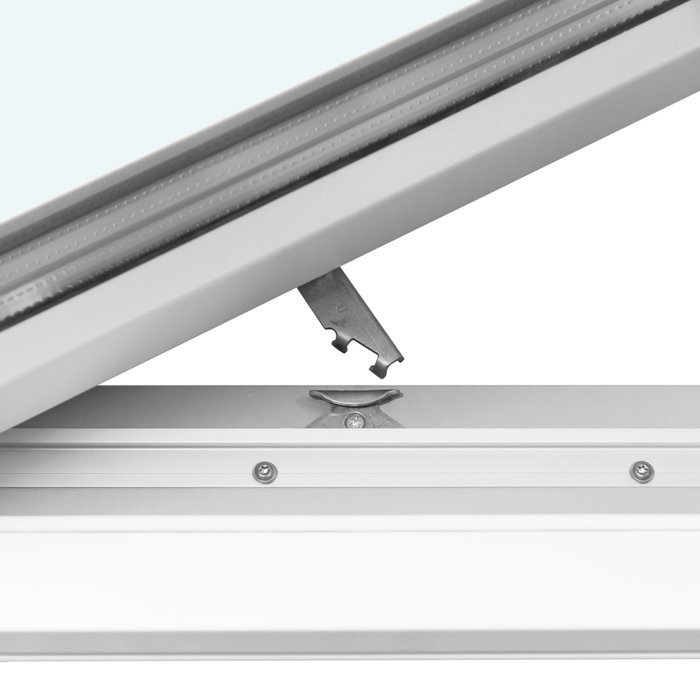

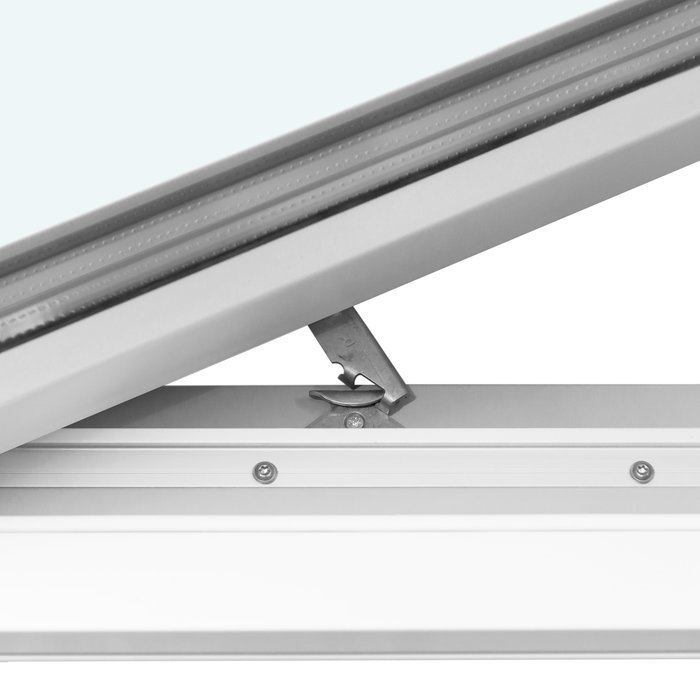

取付用の穴径は14 mmです。オーダーメイドの全体寸法は、これとは別に実際の開口部に合わせます。金物にはSPILKAおよびIPAを使用し、これらの金物ブランドを自由に選ぶ購入オプションはありません。一方、ハンドルは寸法、素材、色、ガラス、デザインとともに選択できます。手の届きやすさやハンドルの見え方に関する特別なご希望も、お問い合わせにご記載ください。

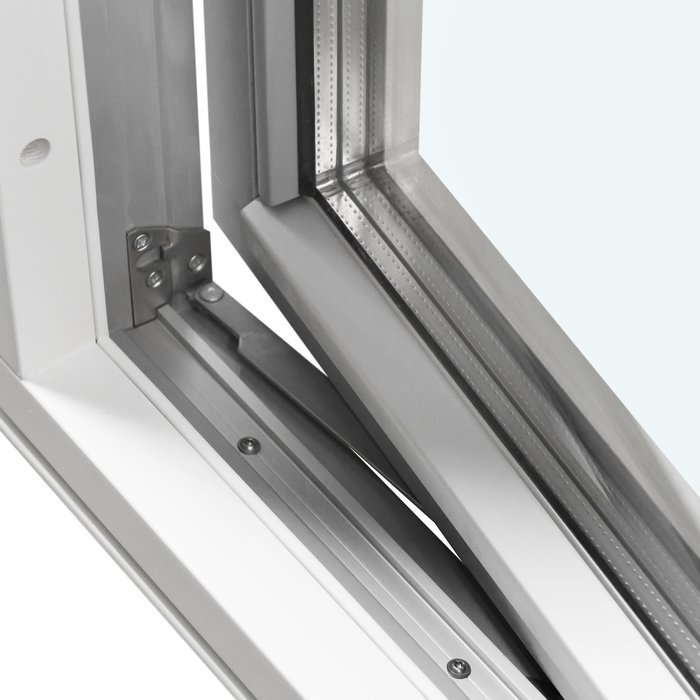

ガラスは2層または3層の複層ガラスから選べます。どちらも熱反射コーティング、CHRタイプのウォームエッジ、アルゴンガス充填を備えます。ガラスシールには黒色ゴムを使用します。素材はパイン材、アルミクラッドのパイン材、オーク材、アルミクラッドのオーク材から選べます。

この窓にはCEマーキングがあり、5年保証で提供されます。これらの技術仕様は製品全体を検討するうえで重要ですが、全体寸法、デザイン、素材、ガラス、色、ハンドルの決定に代わるものではありません。確実なお問い合わせのため、部材仕様とプロジェクト固有の選択項目は分けて記録してください。固定仕様と個別のご希望を明確に区別できます。

05

設置予定の開口部を適切に確認する

オーダーメイドは、既存または計画中の建築開口部を慎重に確認することから始まります。1か所だけで測らず、複数箇所で開口部を測定し、差異を記録してください。どの辺を測ったかをスケッチ上で明確に示します。これにより、躯体開口、見える取合い面、希望する窓の位置を区別できます。

開口寸法に加えて、周辺の部材も重要です。開口部の見込み面、窓台、化粧材など、直接隣接する要素を記録してください。交換工事では、既存状況の写真が追加情報になります。新築では、平面図または明確に注記した図面の抜粋が、壁内での開口位置を伝えるのに役立ちます。最終的な発注寸法は、枠部材寸法だけから導くのではなく、実際の設置条件に基づいて決める必要があります。

障子は外側へ回転するため、外部の開閉スペースを考慮する必要があります。手すり、外付け日よけ、奥行きの深い見込み面、突出したカバー、植物、その他の部材など、障害となるものを確認してください。通路や人が滞在する場所に面しているかどうかも、実用上の検討に関係します。一定の離隔距離を一律に想定するのではなく、計画した開閉動作の実際の周辺環境を確認してください。

日常的にどこからハンドルへ手を伸ばすかも確認してください。奥行きのある作業台の上にある窓は、自由に近づける壁面の窓とは異なる操作性が求められます。こうした例は製品仕様を変えるものではありませんが、設置位置やハンドル選択に影響する場合があります。特殊なアクセス条件は早めに記録してください。

お問い合わせ用に、測定値、写真、スケッチには明確な注記を付けてください。既存の状況か、計画中の構造かも示します。寸法が暫定値の場合は、その旨を明記してください。情報を整理することで、オーダーメイド仕様と選択したデザインを結び付け、未確定事項を的確に確認できます。

06

素材、色、視覚的な構成

窓の見え方は、枠の素材、表面色、ガラス面、格子、選択した全体構成の組み合わせによって生まれます。木材の種類はパイン材とオーク材です。どちらもアルミクラッド仕様を選べます。クラッド仕様は構造上の素材構成を変えるため、素材を指定する際には木製のみの仕様と明確に区別してください。

カラーは購入時に選択できます。希望色は、明確な色番号などの参照、または既存のデザインコンセプトとの関係を示してお伝えください。色は、選択した木材またはアルミクラッド、格子パターン、ハンドルと合わせて検討してください。表面仕上げを単独の選択ではなく、窓全体の表情の一部として決められます。

視覚的な構成では、まず大きな区分、つまり両開きのみかFIX窓付きかを決めます。次に格子パターンを選択します。格子なしでは大きく連続したガラス面が際立ちます。水平ラインは、水平・垂直ラインの組み合わせとは異なる印象を生みます。どの表情が適するかは、建物、隣接窓、目指すデザインによって異なります。これらは目安であり、追加の製品仕様ではありません。

ハンドルは比較的小さな部品ですが、日常的に使う目立つデザイン要素です。ハンドルを選べるため、枠の色、素材仕様、格子パターンとの調和を考えてご希望を決めてください。設置条件で重要となる見え方や手の届きやすさをお知らせください。ハンドルを機能面と意匠面の計画に最初から組み込めます。

黒色のガラスシールは構造上のガラス取合い部に使用されますが、それだけで見える縁取りが決まるわけではありません。実際の印象を把握するには、個別の細部の色だけで判断しないでください。素材、アルミクラッド、希望色、ガラス区分、格子パターン、ハンドルを一体の構成として捉えてください。技術的な決定と希望する外観が分かりやすく結び付いたお問い合わせになります。

07

開き方と用途に応じた代替案

内開きのほうがお部屋や設置条件に適している場合は、内倒し機能を備えた関連の両開き内開き窓をご比較ください。こちらもパイン材、オーク材、各アルミクラッド仕様、2層または3層の複層ガラスから選べます。事前選択における主な違いは、開く方向と追加の内倒し機能です。

EI30等級が求められるプロジェクトには、独立した2種類の窓があります。内開きで開き・内倒し機能を備えた窓と、外開きの防火回転窓です。どちらもオーク材製で、熱反射コーティング付きの2層複層ガラスを備えます。EI30等級と希望する開き方は、必ず建築プロジェクトの具体的な要件に照らしてご確認ください。

外開きのパッシブハウス窓 Super Low Uwは、回転障子、パイン材、特殊断熱材、3層複層ガラスを組み合わせています。一方、コンビネーション窓は格子の有無を含む多様な構成に対応し、パイン材、オーク材、各アルミクラッド仕様で製作できます。ガラス構成、素材コンセプト、窓の構成を重視する場合に、これらの代替案は特に有用です。

常に閉じたガラス面が必要な場合は、開閉しないFIXガラス窓をご比較ください。窓ではなくテラスへ出入りできる開口部をお探しの場合は、片開きの外開きテラスドアと、その歴史的スタイル仕様が候補になります。両方のドアタイプで2層または3層の複層ガラス、各種の格子またはパネルデザインを選べます。標準のテラスドアにはアルミクラッド仕様もあります。

関連製品はまず機能で比較してください。内開きまたは外開き、倒し機能の有無、FIXガラス、コンビネーション窓、テラスドアです。その後に素材、ガラス、デザインを比較できます。該当する製品ページを以下でご覧いただき、各仕様を詳しくご確認ください。 両開き内開き窓、 EI30防火窓、内開き、 EI30防火回転窓、外開き、 パッシブハウス窓 Super Low Uw、外開き、 コンビネーション窓、 FIXガラス窓、 片開き外開きテラスドア、 歴史的スタイルの片開き外開きテラスドア。

08

お問い合わせを簡単に準備する手順

まず設置条件を整理します。測定した開口寸法、注記入りのスケッチ、分かりやすい写真を用意してください。窓が新築用か既存窓の交換用かを記載します。特徴的な取合い部や、壁内で希望する位置についての情報も加えてください。

次に基本構成を選びます。格子パターンを一般的に説明するのではなく、希望するデザインの正式名称を使用してください。また、両開きのみの構成か、指定されたFIX窓付き構成かも明記します。簡単な正面スケッチがあれば、水平・垂直格子についての誤解を防げます。

続いて素材を明確に指定します。パイン材、オーク材、または各アルミクラッド仕様です。できるだけ明確な参照とともに希望色を加えてください。その後、希望する複層ガラス構成とハンドルを記載します。隣接窓との調和など、意匠上の優先事項があれば簡潔にご説明ください。

最後に、すべての情報が互いに整合し、明確に注記されているか確認してください。確定した寸法と暫定値を分け、未確定事項を明示します。希望する開閉方向、正式なデザイン、ハンドルへのアクセス、隣接部材との調和など、プロジェクトで特に重要な点は具体的な要件として記載してください。

このコンパクトな資料を連絡先とともにお送りください。当社で内容を整理して確認し、未確定の選択項目について具体的にご相談できます。一般的な製品イメージから、両開き回転窓についての分かりやすいお問い合わせへと進められます。

窓はオーダーメイドできますか？

はい。オーダーメイド寸法は購入時に選べます。明確なお問い合わせのため、設置予定の開口部を慎重に測定した寸法と、取合い部および隣接部材に関する情報が必要です。

回転窓はどちらに開きますか？

この窓は外側に開きます。障子は垂直回転軸を中心に回転動作します。この開閉方式がプロジェクトに適するかは、具体的な開口部とその周辺条件に基づいて確認してください。

どの素材仕様を選べますか？

パイン材、アルミクラッドのパイン材、オーク材、アルミクラッドのオーク材から選べます。他の選択項目と調整できるよう、希望する素材仕様をお問い合わせで明確にご指定ください。

色は選べますか？

はい。カラーは購入時に選べます。パイン材、オーク材、またはアルミクラッド木製の選択仕様とともに、希望色または明確な色見本の参照をお知らせください。色、素材、格子パターン、ハンドルを調和した全体デザインとして検討できます。

どのようなガラス構成がありますか？

この製品は2層または3層の複層ガラスから選べます。どちらも熱反射コーティング、ウォームエッジ、アルゴンガス充填を備えます。具体的なプロジェクトの要件に合わせて選択してください。

格子付きやFIX窓付きのデザインはありますか？

はい。指定デザインには、両開きのみの構成とFIX窓付きの構成があります。格子なしのパターンに加え、水平・垂直格子をさまざまに組み合わせたパターンもあります。

窓の保証期間はどのくらいですか？

この両開き回転窓には5年保証が付きます。計画する仕様を明確にするため、希望寸法、素材仕様、ガラス、デザイン、色、ハンドルをすべてお問い合わせに含めてください。

お問い合わせには何を準備すればよいですか？

開口寸法、希望するデザイン、素材、ガラス、色、ハンドルの希望を記載してください。注記入りのスケッチ、開口部の写真、設置や外側への開閉動作に関係する隣接部材の情報も役立ちます。

回転窓について具体的にお問い合わせ

プロジェクトの基本情報をお送りください。開口寸法、希望デザイン、素材、ガラス、色、ハンドルの希望です。取合い部や隣接部材も考慮する必要がある場合は、写真またはスケッチを添えてください。両開き回転窓について、分かりやすいお問い合わせとして整理します。
