퍼골라 타공 전 매설 배관과 전선 조사하기
퍼골라 설치 계획
퍼골라의 기둥 위치를 정하고 기초를 파거나 앵커 구멍을 뚫기 전에, 보이지 않는 배관과 전선의 경로부터 확인해야 합니다. 설비 도면과 과거 공사 기록을 검토하고, 필요한 구간은 전문 탐지로 보완한 뒤 그 결과를 모델별 고정 도면에 대조하고 구조 검토에 반영합니다. 도면에 표시가 없다는 이유만으로 매설물이 없다고 보거나, 장애물을 피해 앵커를 임의로 옮기면 안 됩니다.
퍼골라 타공 전에 매설물 조사가 필요한 이유
퍼골라 설치에서 먼저 살펴야 할 것은 바닥 표면만이 아니라 기초와 앵커 작업이 닿을 지중 공간입니다. 땅속에는 상수도·배수관, 가스관, 전력·통신 케이블뿐 아니라 조경용 급수관과 외부 조명 배선도 지나갈 수 있습니다. 포장된 바닥 아래에는 이전 공사에서 묻힌 설비가 남아 있을 수도 있습니다. 기초를 만들기 위한 굴착과 베이스 플레이트를 고정하는 타공은 범위와 깊이가 다르지만, 어느 한쪽도 매설 시설을 자동으로 피하지는 않습니다. 시설이 손상되면 누수나 정전, 통신 장애, 작업 중단으로 이어질 수 있고 작업자 안전에도 영향을 줍니다. 겉으로 보이는 표지나 빈 땅만 보고 안전한 구역이라고 판단해서는 안 됩니다.
설치 초기에 그리는 기둥이나 지지점 위치는 확정 좌표가 아니라 조사 구역을 정하기 위한 후보입니다. 사용 공간과 퍼골라 배치를 토대로 후보 범위를 표시한 다음, 모델별 도면에서 실제 지지점과 앵커 위치, 필요한 기초 작업을 확인해야 합니다. Bloomcabin 퍼골라 제품 안내에 표시된 9~24m²는 면적 정보이지 기둥 간격이나 앵커 타공 규격을 뜻하지 않습니다. 상품 사진에 보이는 외형만으로 고정 위치를 추정하면 실제 도면과 어긋날 수 있습니다. 시설 기록과 탐지 결과를 구조 검토와 함께 확인한 뒤에야 위치를 확정할 수 있습니다. 지반과 기존 바닥 조건은 현장마다 다르므로 모든 현장에 적용되는 기초 크기를 미리 정해서는 안 됩니다.
설비 도면과 과거 공사 기록 확인하기
먼저 부지의 준공도면, 배관·전기 배치도, 외부 설비도, 최근 리모델링이나 정원 공사 기록을 모으세요. 건물 소유자나 관리 주체, 이전 시공업체, 설비 공급자에게 문의해 공사 뒤 추가된 시설이 있는지도 확인합니다. 자료마다 작성 시기와 대상 구역, 축척, 실제 시공 반영 여부가 다를 수 있으므로 출처와 수정일을 함께 적어 둡니다. 깊이 표기가 있더라도 그 기준과 정확도는 자료마다 다를 수 있습니다. 공사 중 경로를 바꿨다면 기존 도면이 현재 상태를 반영하지 않을 가능성도 있습니다. 도면 제목뿐 아니라 범례와 작성 주석을 읽고 어떤 설비를 어디까지 다루는 자료인지 확인하세요. 여러 자료를 모았다면 설비 종류별로 어떤 도면을 참고했는지 목록을 만들면 좋습니다. 예를 들어 급수 경로는 외부 설비도에, 조명 배선은 정원 공사 기록에 나뉘어 있을 수 있습니다. 두 자료의 표시가 다르면 한쪽을 임의로 삭제하지 말고 차이가 있는 구간을 따로 표시하세요. 부지 경계 밖에서 들어오는 선로의 진입 지점도 표시하면 조사 범위를 정하는 데 도움이 됩니다. 문의한 곳에서 자료를 받지 못했다면 문의 대상과 미확인 내용을 남겨, 다음 담당자가 같은 자료를 확보한 것으로 오해하지 않도록 하세요.
공공 시설이나 관리 업체의 기록에 표시가 없더라도 사유지 안에 설치한 급수관, 정원 조명, 우수·배수관, 통신선이 모두 확인됐다고 볼 수는 없습니다. 이전 소유자나 조경·전기 시공자에게 물어볼 수 있다면 공사 위치와 변경 사항을 확인하고, 답을 얻지 못한 부분은 미확인 구역으로 남겨 두세요. 도면을 한 장으로 정리할 때는 확인된 경로와 기록이 없는 구간을 서로 다른 표시로 구분해야 합니다. 제품 선택 단계라면 벽면형 퍼골라 제품 안내에서 정확한 모델명을 확인해 현장 자료에 적을 수 있습니다. 다만 제품 안내의 모델 정보는 설비 기록을 대신하지 않으므로, 실제 지지점과 고정 위치는 해당 모델의 설치 도면을 별도로 받아 대조해야 합니다.
현장 흔적과 설비 기록을 함께 대조하기
기록을 모은 뒤에는 예정된 퍼골라 자리와 그 주변을 걸으며 표면에서 확인할 수 있는 흔적을 살펴보세요. 계량기함이나 밸브, 점검구, 배수구, 외부 수도꼭지, 조명 기둥, 스프링클러처럼 설비와 연결될 수 있는 시설은 위치와 식별 표시를 기록합니다. 이 흔적은 조사할 곳을 찾는 단서일 뿐, 지중 배관이나 케이블의 정확한 방향과 깊이를 알려 주지는 않습니다. 점검구가 보인다고 그 아래의 관로가 직선으로 이어진다고 단정할 수도 없습니다. 사용하지 않는 설비의 흔적이 남아 있을 가능성도 있으므로 현재 작동 여부와 관리 주체를 확인하세요. 표면에 아무것도 보이지 않는다고 지하에 시설이 없다는 뜻도 아닙니다.
현장 사진에는 촬영 날짜와 장소를 적고, 건물 모서리나 고정된 경계처럼 다시 찾기 쉬운 기준점과의 위치 관계를 함께 남기세요. 평면도에는 점검구와 계량기, 배수구뿐 아니라 예정된 지지점과 굴착 후보 영역도 표시합니다. 사진마다 번호를 붙이고 평면도에 촬영 위치와 방향을 적으면, 가까이 찍은 설비가 부지의 어느 쪽에 있는지 구분하기 쉽습니다. 전체 배치를 보여 주는 사진과 식별 표시를 읽을 수 있는 사진을 구분해 두는 것도 도움이 됩니다. 지지점과 설비 흔적이 가까워 보이면 해당 구간을 탐지 의뢰 범위에 넣고, 경로가 불확실하다는 표시를 남겨 두세요. 현장에서 본 사실과 도면을 보고 추정한 내용도 구별해야 합니다. 수도꼭지가 보인다는 기록과 그 아래로 급수관이 지나갈 것이라는 추정은 같은 정보가 아닙니다. 선택한 모델은 Bloomcabin 퍼골라 모델 정보에서 이름을 확인해 현장 기록에 적고, 실제 기둥 중심과 앵커 배치는 설치 도면에서 확인하세요. 사진, 평면도, 모델 도면에는 공통으로 사용할 기준점을 표시해 전달합니다. 조사자에게는 사진만 보내기보다 어느 지점의 어떤 흔적을 확인하려는지도 설명하세요. 이렇게 정리하면 탐지 현장에서 같은 지점을 찾는 데 도움이 되고, 현장 흔적과 기록이 일치하지 않는 구간도 구체적으로 짚을 수 있습니다.
모델별 도면에서 앵커와 굴착 범위 확인
탐지 전에 설치하려는 모델의 최신 설치 도면과 고정 관련 도면을 확보하세요. 도면에서는 기둥이나 벽체 연결부 등 해당 모델의 지지점, 베이스 플레이트, 앵커 구멍 위치를 확인하고, 기초를 따로 굴착한다면 도면에 제시된 작업 범위도 살펴야 합니다. 바이오클라이매틱 퍼골라 제품 정보에 안내된 9~24m²는 면적 범위이므로, 이를 기둥 간격이나 바닥 고정 위치로 해석해서는 안 됩니다. 상품 이미지나 면적만으로 앵커 구멍 수와 간격을 추정하는 것도 적절하지 않습니다. 도면의 모델명과 버전이 실제로 선택한 제품과 일치하는지 확인하세요. 설치 방식이 바뀌었거나 도면이 갱신됐다면 이전 자료를 기준으로 위치를 표시하지 않아야 합니다.
탐지 의뢰용 배치도에는 제품의 외형선만 그리지 말고 지지점의 중심과 앵커 위치, 예정된 굴착 범위를 구분해 표시합니다. 앵커 타공과 기초 굴착이 서로 다른 범위를 차지할 수 있으므로 지지점을 하나의 점으로만 나타내면 조사 구간을 놓칠 수 있습니다. 제품 배치도와 고정 상세도가 별도라면 서로 어떤 지지점을 가리키는지 번호로 연결하세요. 각 지지점에 대응하는 상세도를 찾을 수 있어야 탐지 결과를 실제 작업 위치와 비교할 수 있습니다. 도면에 없는 치수나 작업 범위는 사진을 보고 채우지 말고 설치 담당자에게 확인할 항목으로 남겨 둡니다. 아직 배치를 비교하는 단계라면 후보안에도 번호를 붙여 서로 다른 위치가 한 도면에 섞이지 않도록 하세요. 실제 고정 방식은 구조 검토와 바닥·지반 상태에 대한 근거를 바탕으로 정해야 합니다. 이를 위해 승인된 모델별 앵커 도면과 현장 바닥 자료를 함께 준비하세요. 도면에는 확인된 내용과 검토 중인 내용을 구분해 적고, 탐지 의뢰용이라는 용도도 표시하는 것이 좋습니다. 조사 범위를 정하기 위한 도면을 최종 시공 도면으로 오해하지 않도록 하기 위해서입니다. 기초의 크기나 깊이는 공통 수치로 정하지 말고, 해당 모델과 부지 조건을 검토하는 구조 담당자나 설치 전문가에게 확인하세요.
전문 탐지 방법과 결과 기록

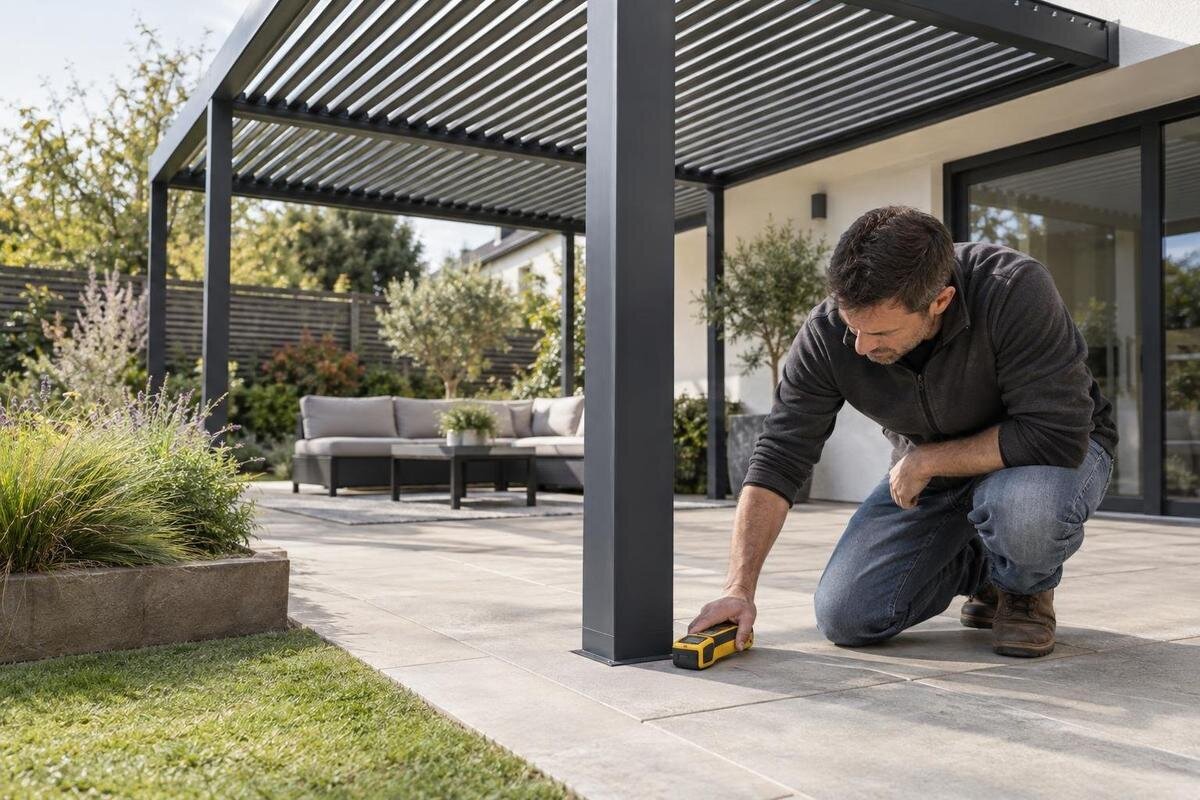

기록만으로 경로를 확정하기 어렵거나 앵커 후보가 설비 근처에 있다면 전문 탐지로 보완하세요. 탐지 장비는 확인하려는 시설의 재료와 현장 조건에 따라 달라집니다. 전자기 탐지기는 전도성 시설이나 추적선이 있는 관로의 위치를 찾는 데 활용될 수 있습니다. 지표투과레이더도 조건에 따라 비금속 시설이나 지중의 형상을 살펴보는 데 쓰일 수 있지만, 모든 현장에서 같은 결과를 내지는 않습니다. 토질과 수분, 포장층, 주변 금속, 예상 깊이 같은 조건이 탐지에 영향을 줄 수 있습니다. 따라서 한 장비가 모든 배관과 전선을 빠짐없이 찾아 준다고 기대해서는 안 됩니다. 조사자는 기록과 현장 상태를 검토해 적절한 방법과 적용 범위를 정해야 합니다.
조사 전에 퍼골라의 후보 배치, 설비 기록, 현장 사진, 예정된 굴착 범위를 전달하고 어떤 구간을 확인하려는지 분명히 하세요. Bloomcabin 바이오클라이매틱 퍼골라 안내에서 선택한 모델의 이름을 확인한 뒤, 그 모델의 최신 설치 도면을 조사 자료에 넣습니다. 조사자에게는 알려진 시설만 찾으면 되는지, 기록이 없는 후보 구역도 살펴야 하는지 의뢰 범위를 구체적으로 설명하세요. 조사 결과에는 날짜와 사용한 방법, 조사한 영역, 확인된 경로를 기록해 달라고 요청합니다. 깊이를 추정했다면 어떤 지점을 기준으로 한 값인지와 해석할 때 주의할 점도 함께 확인하세요. 확인된 점과 추정 경로는 구별하고, 접근하지 못했거나 결과를 해석하기 어려운 구간도 표시해야 합니다. 특히 표시가 없는 공간이 조사 결과인지, 애초에 조사하지 않은 공간인지 구분할 수 있어야 합니다. 현장 표식과 결과 도면에서 같은 기호를 쓰는지도 살펴보세요. 서로 다른 표시를 쓴다면 그 의미를 설명한 범례를 받아 두면 설치 담당자에게 전달하기 쉽습니다. 추가 확인이 필요한 구간은 조사자와 후속 조사 범위를 정리하고, 그 결과가 나오기 전까지 미확인 상태로 남겨 둡니다. 휴대용 금속탐지기나 앱의 표시만으로 시설의 종류와 전체 경로, 깊이가 모두 확인됐다고 판단하지 마세요.
탐지 결과와 지지점 후보 위치 대조
탐지 결과를 받으면 표시된 선과 점을 모델 도면의 지지점 및 앵커 위치에 겹쳐 보세요. 지지점의 중심만 비교하지 말고 베이스 플레이트의 범위와 각 앵커 구멍, 기초를 위한 굴착 범위도 함께 대조해야 합니다. 작업 계획에 따라 굴착 위치가 달라질 수 있으므로 타공 위치만 표시한 도면으로는 충분하지 않을 수 있습니다. 평면도와 현장 표시가 같은 기준점에서 작성됐는지도 확인하세요. 표시가 서로 어긋나면 어느 쪽이 맞는지 임의로 정하지 말고 조사자에게 현장 위치와 기록을 다시 대조해 달라고 요청합니다. 벽면형 등 설치 형태가 다른 모델도 제품 이름만 보고 지중 고정점의 유무를 판단하지 말고 모델 도면을 확인해야 합니다.
탐지 경로가 후보 지지점과 겹치거나 위치가 불확실하다면, 조사자에게 확인된 구간과 불확실한 구간을 명확히 나눠 달라고 하세요. Bloomcabin 벽면형 퍼골라 정보를 검토 중이라면 해당 모델의 지지점을 설치 도면에서 찾아 탐지 결과와 대조합니다. 비교 결과는 지지점별로 정리하면 검토하기 쉽습니다. 어느 앵커나 굴착 범위가 어떤 시설 표시와 겹치는지, 경로는 확인됐지만 깊이는 미확인인지 등을 나눠 적으세요. 단순히 문제가 있다는 메모만 남기기보다 조사자에게 물을 내용과 구조 담당자에게 검토받을 내용을 구분하는 것이 좋습니다. 시설 위치의 해석과 지지점 변경 가능성은 서로 다른 검토 사항이기 때문입니다. 작업 제한 구역의 폭이나 기준은 시설 위치와 탐지 결과, 굴착 방식에 따라 전문가가 정해야 합니다. 모든 배관에 같은 안전거리를 임의로 적용하지 마세요. 현장 표시가 흐리거나 도면과 다르면 탐지 업체와 설치 담당자에게 기준점을 다시 확인받습니다. 비교를 마친 도면에는 검토 날짜와 남은 확인 사항을 적어 두세요. 이 단계에서 충돌이 발견되지 않았다는 표시와 최종 고정 위치가 승인됐다는 표시는 구별해야 합니다. 배치 수정이 필요하면 수정안을 따로 만들어 이후 검토에서도 어느 후보를 대상으로 하는지 알 수 있도록 하세요.
굴착 전 작업 범위와 역할 정하기
탐지와 구조 검토가 끝나면 실제 굴착 전에 누가 현장 표시를 확인하고 작업 범위를 관리할지 정합니다. 설치 담당자와 굴착 작업자에게 최신 배치도, 탐지 결과, 제한 구역의 의미를 함께 전달하세요. 자료를 보내는 데 그치지 말고 현장에서 표시와 도면을 함께 보며 작업 대상 구간을 짚는 것이 좋습니다. 어느 구간을 어떤 방식으로 굴착할지, 계획을 바꾸려면 누구에게 확인해야 하는지도 공유합니다. 탐지 결과를 설명할 담당자와 지지점 변경을 검토할 담당자를 구분하고, 작업 중 의문이 생겼을 때 연락할 사람을 정해 두세요. 작업자가 바뀌는 경우에는 새 담당자에게도 같은 내용을 전달해야 합니다. 장비를 투입하기 전에는 작업자가 표시된 경로와 제한 구역을 이해했는지 확인합니다. 표식이 흙이나 철거한 포장재에 가려지지 않도록 작업 순서도 담당자와 논의하세요. 표식이 지워졌다면 기억에 의존해 다시 그리지 말고 조사 결과와 기준점을 확인해야 합니다. 굴착 방식은 매설물 상태와 현장 안전 계획에 맞춰 전문가와 정하고, 특정 방식이면 항상 안전하다고 단정하지 마세요. 작업 시작 전 공유할 자료에는 적용할 도면의 버전과 중지·재확인 기준도 포함합니다. 현장 판단이 필요할 때 누가 결정하는지까지 정리해 두면, 작업자가 불확실한 상태에서 임의로 진행하는 일을 줄일 수 있습니다.
예상하지 못한 관이나 케이블, 빈 공간이 발견되면 작업을 멈추고 만지거나 이동·절단하지 않은 채 관리 주체나 담당자에게 확인을 요청하세요. 손상이나 위험이 의심되는 경우에는 현장의 안전 절차에 따르고, 임의로 덮거나 작업을 계속하지 않아야 합니다. 발견된 시설이 기존 자료에 없다면 기록을 갱신하고 필요한 추가 탐지를 진행해야 합니다. 굴착 중 위치나 깊이가 도면과 다르게 나타나도 기존 표시를 기준으로 밀어붙이지 마세요. 지표면이 바뀌거나 표식이 사라진 경우에도 해당 지점을 다시 확인한 뒤 작업을 이어가야 합니다. 이러한 중지·재확인 기준을 사전에 공유하면 현장 판단이 서로 달라져 위험이 커지는 일을 줄일 수 있습니다.
매설물 경로와 겹치는 앵커 후보 재검토
배관이나 전선이 앵커 후보와 겹치면 먼저 해당 지점의 타공과 굴착을 보류하세요. 지지점 하나를 옮기면 기둥 배치와 구조적 고정 조건이 달라질 수 있으므로, 가까운 빈 곳으로 조금 옮기는 것만으로 설계가 유지된다고 볼 수는 없습니다. 베이스 플레이트 안에서 앵커 구멍을 옮기거나 앵커 수를 줄이거나 지지점을 생략하는 변경도 현장에서 임의로 결정해서는 안 됩니다. 구조 검토 담당자와 설치 담당자에게는 충돌 지점만 잘라서 보내지 말고 전체 배치와 탐지 도면을 함께 전달하세요. 어느 지지점에서 문제가 생겼는지, 어떤 시설 경로와 겹치는지, 위치나 깊이 중 무엇이 불확실한지 정리합니다. 원래 배치와 변경 후보를 함께 표시하되 서로 다른 선이나 번호로 구분하세요. 변경안이 여러 개라면 각 안의 지지점 위치와 굴착 범위를 별도로 표시해야 합니다. 한 지점을 피하려고 만든 변경안이 다른 시설과 겹치지 않는지도 탐지 결과에 다시 대조합니다. 이는 변경안을 바로 시공하기 위한 절차가 아니라 검토에 필요한 정보를 모으는 과정입니다. 검토 요청서나 도면에는 변경 이유와 아직 결정되지 않은 항목도 적어 두세요. 조정된 고정 계획과 필요한 추가 확인이 끝날 때까지 해당 구간은 작업 가능 구역으로 표시하지 않아야 합니다.
위치를 변경할 수 있는지, 다른 설치 형태를 검토해야 하는지는 모델별 고정 도면과 부지의 구조 상태를 함께 보고 결정해야 합니다. 구조 담당자는 변경된 배치가 지지 방식에 어떤 영향을 주는지 평가하고, 필요하면 수정된 앵커 도면을 제공해야 합니다. 벽면형 모델 안내처럼 다른 제품 유형을 검토하더라도 제품명만으로 기존 매설물과의 충돌이 해결되거나 현장에 적합하다고 결론내릴 수는 없습니다. 선택 모델의 실제 고정 도면, 바닥이나 벽체의 근거 자료, 탐지 위치를 함께 검토해야 합니다. 수정된 위치가 확정되면 탐지 도면과 현장 표시도 새 배치에 맞게 갱신하세요. 최종 작업자는 변경된 자료를 받았는지 확인한 뒤에만 타공 계획을 이어가야 합니다.
포장재 아래와 콘크리트 내부 조사
포장재나 기존 콘크리트가 깔린 자리도 지중 시설을 확인해야 합니다. 표면이 단단하고 오래 유지됐더라도 그 아래에 배관이나 전선이 없다는 뜻은 아닙니다. 이전 보수 흔적이나 새로 바꾼 포장재가 있으면 공사 기록을 찾아 해당 구간에서 어떤 작업이 이뤄졌는지 확인하세요. 포장재를 걷어낸 뒤 드러난 얕은 층만 살펴보는 것으로 더 깊은 시설까지 확인했다고 볼 수 없습니다. 기존 콘크리트에 앵커를 뚫는 경우에는 지중 매설물뿐 아니라 바닥 내부의 전선관이나 매립물을 확인할 필요도 있습니다. 매설 경로 탐지와 콘크리트 내부 상태, 고정 바탕의 적합성 검토는 서로 다른 확인 과정입니다. 현장 조건에 따라 각각 필요한 조사를 정하세요.
바닥의 구조와 상태를 확인하지 않은 채 제품 면적이나 외형만으로 고정 가능 여부를 판단하지 마세요. 바이오클라이매틱 모델 정보에 제시된 제품 정보는 기존 콘크리트가 앵커를 지지할 수 있는지를 입증하지 않습니다. 현장 자료를 준비할 때는 바닥 상태에 관한 자료, 매설 시설 탐지 결과, 모델별 앵커 도면을 구분해 정리하세요. 각각 어떤 질문에 답하는 자료인지 알아야 필요한 검토가 빠지지 않습니다. 탐지 결과에 시설 경로가 표시돼 있다는 이유만으로 바닥의 고정 적합성까지 확인된 것으로 처리해서는 안 됩니다. 반대로 바닥 상태를 검토했더라도 배관과 케이블 조사가 끝났다는 뜻은 아닙니다. 기존 바닥을 유지한 채 타공하는 구간과 포장층을 걷어내고 기초를 만드는 구간이 함께 있다면 배치도에서 나눠 표시하세요. 구간마다 실제 작업 범위에 맞춰 어떤 조사가 필요한지 담당자에게 확인합니다. 철거 뒤 드러난 상태가 기존 자료와 다르면 차이를 기록하고, 해당 조건을 반영해 고정 계획을 다시 검토받으세요. 바닥 내부 매립물 확인이 필요한 부분과 포장 아래 지중 시설 확인이 필요한 부분도 구분해 의뢰합니다. 이렇게 작업 구간별로 자료를 연결해 두면 어느 조사 결과를 어느 앵커 위치에 적용하는지 알 수 있습니다. 최종 고정 방식은 이러한 현장 평가와 모델별 도면을 함께 검토해 정해야 합니다.
타공 직전 도면과 현장 표시 대조
타공 직전에는 최신 설치 도면, 설비 기록, 탐지 결과가 같은 위치와 계획을 가리키는지 한 번 더 확인하세요. 도면의 모델명과 버전, 조사 날짜, 탐지한 범위, 확인되지 않은 구간을 함께 살펴야 합니다. 현장 표시가 어떤 시설을 나타내는지, 어디까지 조사된 것인지 조사자에게 확인하면 작업자가 표식을 잘못 해석하는 일을 줄일 수 있습니다. 지지점과 앵커 위치, 굴착 범위가 현장에 옮겨진 배치와 일치하는지도 대조합니다. 사진은 고정된 기준점이 보이도록 남기고, 조사 결과와 연결해 보관하세요. 자료에 표시되지 않은 구간이 작업 범위에 들어가 있다면 그곳을 확인하기 전에는 진행하지 않습니다. 도면과 현장의 차이를 발견하면 먼저 원인을 확인해야 합니다.
탐지 표식이 사라졌거나 포장과 지반 상태가 바뀌었거나 지지점 후보가 이동했다면 이전 확인 결과를 그대로 적용하지 마세요. 조사자, 설치 담당자, 부지 관리 주체가 최신 자료를 공유하고 어느 구간을 다시 확인해야 하는지 정리해야 합니다. 변경 사항은 위치, 변경 이유, 관련 도면, 남은 확인 항목으로 나누어 기록하면 전달하기 쉽습니다. 위치 변경이 구조에 영향을 줄 수 있다면 수정 도면과 현장 평가를 다시 받아야 합니다. 최종 자료를 묶을 때는 실제 적용하는 배치도와 탐지 결과를 앞에 두고, 이전 후보안은 사용하지 않는 자료로 구분하세요. 현장에 남아 있는 출력물도 최신본인지 확인해 작업자가 오래된 표시를 따라 타공하지 않도록 합니다. 조사 당시 사진과 최종 위치 사진은 어느 도면의 어떤 지점을 보여 주는지 연결해 보관하세요. 굴착 중 새로 발견한 시설이 있다면 발견 위치와 추가 확인 결과도 기록에 반영합니다. 최종 배치와 조사 기록을 시공 자료와 함께 남겨 두면 이후 보수나 추가 공사 때 참고할 수 있습니다. 다만 미확인 구간까지 확인된 것처럼 정리해서는 안 됩니다. 기록에는 확인한 범위와 남은 불확실성이 함께 드러나야 합니다. 매설물 조사 결과가 실제 타공 계획에 반영됐는지까지 확인한 뒤, 검토가 끝난 지점만 작업 대상으로 전달하세요.
자주 묻는 질문
설비 도면에 배관이나 전선이 표시되지 않으면 안전한가요?
그렇다고 볼 수 없습니다. 도면이 오래됐거나 이후 공사가 반영되지 않았을 수 있고, 조경용 급수관이나 외부 조명 배선처럼 사유지에 추가한 시설이 빠져 있을 수도 있습니다. 도면의 작성 시점과 적용 범위를 확인하고, 표시가 없는 구간도 필요하면 전문 탐지로 조사하세요.
금속탐지기 하나로 모든 배관과 전선을 찾을 수 있나요?
아닙니다. 장비마다 탐지할 수 있는 재료와 조건이 다르며, 비금속 배관이나 추적선이 없는 시설은 일반 금속탐지기로 확인하기 어려울 수 있습니다. 현장 조건과 기록을 검토한 전문 조사자에게 적합한 방법을 문의하고, 탐지 범위와 확인하지 못한 구간을 기록으로 받으세요.
탐지 결과와 앵커 위치가 겹치면 조금 옮겨도 되나요?
현장에서 임의로 옮기지 마세요. 지지점 하나를 바꾸면 퍼골라의 배치와 고정 방식이 달라질 수 있습니다. 시설 경로와 조사 결과를 구조 검토 담당자와 설치 담당자에게 전달하고, 수정된 앵커 도면과 바닥·기초 조건을 확인한 뒤 위치를 다시 정해야 합니다.
기존 콘크리트에 타공할 때도 매설 시설을 조사해야 하나요?
네. 콘크리트 아래나 내부에 배관, 전선관, 케이블이 있을 수 있고, 포장층 아래의 지중 시설도 별도로 확인해야 합니다. 매설물 탐지와 콘크리트 내부의 철근·매립물 확인, 바닥의 고정 적합성 검토는 서로 다른 확인 사항이므로 각각 필요한 자료를 준비하세요.
퍼골라 기초 크기를 미리 정해 둘 수 있나요?
모든 현장에 적용되는 기초 크기를 미리 정할 수는 없습니다. 모델별 앵커 도면과 구조 검토, 실제 바닥이나 지반 상태에 대한 근거를 함께 확인해야 합니다. 매설물 경로 때문에 위치나 굴착 범위를 바꿔야 한다면 변경된 배치를 다시 검토받으세요.
매설 시설 확인은 타공 직전에 형식적으로 끝내는 절차가 아니라, 앵커 위치를 정하는 근거를 만드는 일입니다. 기록과 현장 탐지, 모델별 도면, 구조 검토가 서로 같은 배치를 가리키는지 확인하고, 불확실하거나 충돌하는 구간은 작업 전에 다시 살펴보세요. 그 과정을 거쳐야 퍼골라의 고정 계획과 땅속 시설을 함께 고려한 설치 위치를 정할 수 있습니다.
