외부 열림 폴딩도어

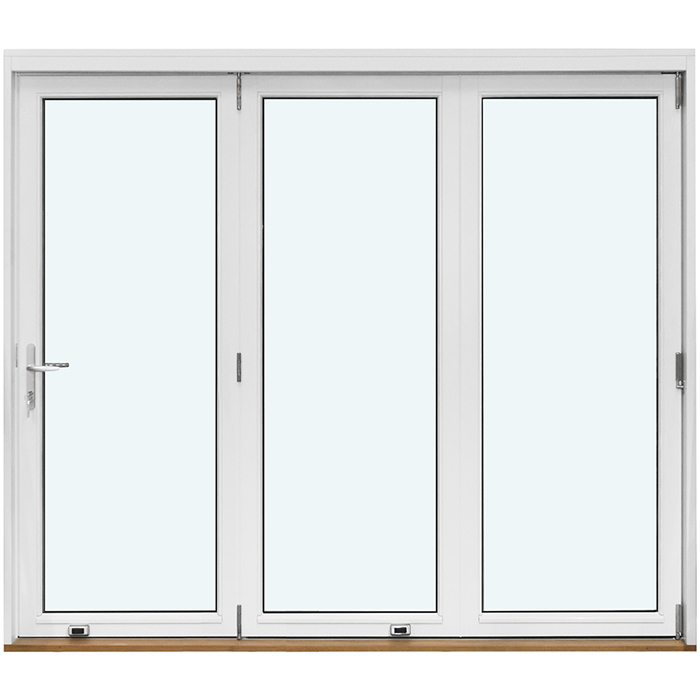

바깥쪽으로 열리고 우측으로 접히는 도어

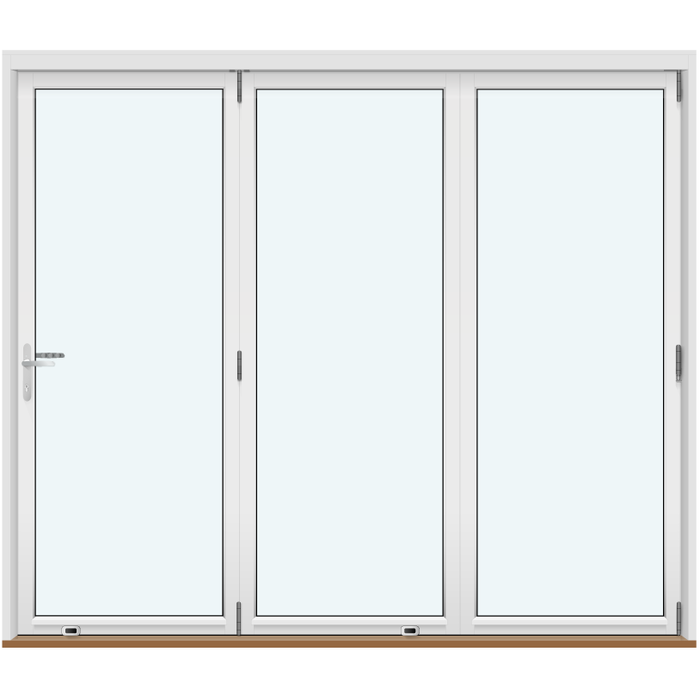

외부 개방 접이식 도어

소나무 또는 오크 소재의 외부 개방 접이식 도어로, 알루미늄 클래딩 선택과 복층 단열유리 및 명확한 격자 디자인을 제공합니다.

개방 방식

외부로 열리는 접이식 도어 패널

소재

소나무 또는 오크, 모두 알루미늄 클래딩 선택 가능

하드웨어

고보안 다점 잠금 기능의 Centor

표시

CE 표시

01

작동과 일상적인 사용

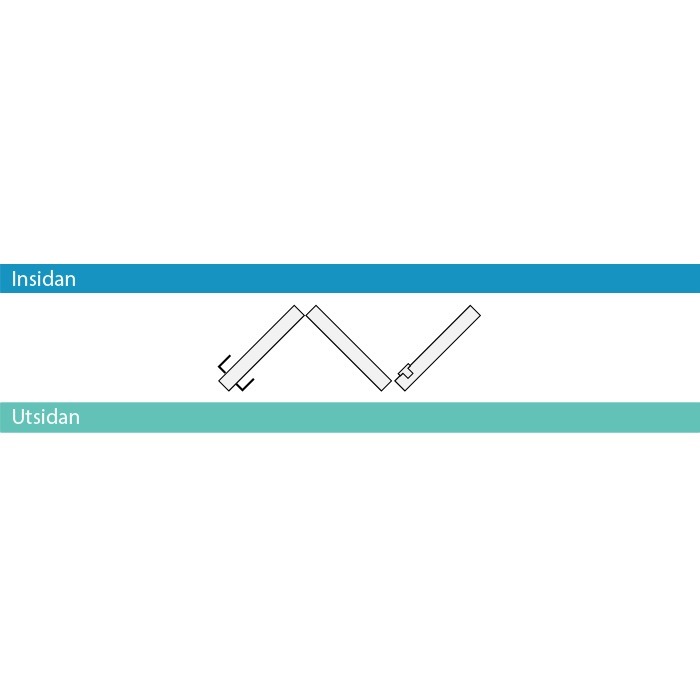

접이식 패널은 바깥쪽으로 열리며 함께 우측으로 접힙니다. 사용할 때에는 연결된 요소를 제어하며 정해진 접힘 위치로 이동시키십시오. 단일 힌지 도어와 달리 여러 연결 패널로 출입구를 열고 닫습니다. 접이식 도어를 자주 사용한다면 개방 방향, 접힘 동작 및 잠금장치에 익숙해져야 합니다. 각 패널의 연결 상태와 이동 방향을 확인하고 손잡이와 잠금장치를 무리한 힘 없이 순서에 맞게 조작하는 습관이 사용에 도움이 됩니다.

개구부 앞쪽과 우측 접힘 면 모두에 움직임 공간을 계획하십시오. 인접 구조물이나 상시 놓아두는 물건이 예정된 작동을 방해해서는 안 됩니다. 스케치에는 실내·실외 측면, 바라보는 방향 및 패널이 접히는 쪽을 명확히 표시하세요. 이렇게 하면 실제 설치 위치에 맞는 접이식 도어 협의가 쉬워집니다. 특히 우측의 접힘 공간은 도어를 완전히 열었을 때에도 방해받지 않도록 실제 현장에서 확인하십시오.

작동과 잠금에는 고보안 다점 잠금장치를 포함한 Centor 하드웨어를 사용합니다. 열고 닫을 때 패널을 하나의 연결된 시스템으로 다루고, 불필요한 힘 없이 손잡이와 잠금장치를 조작하십시오. 문의 시 개방 방향, 우측 접힘 및 손잡이 선택을 함께 알려야 원하는 사양이 명확하게 전달됩니다. 특히 여러 요소를 주문할 때는 각 도어의 손잡이 사양을 구분해 기록하십시오.

손잡이는 일상적인 사용감과 보이는 디자인에도 영향을 줍니다. 손잡이를 선택할 수 있으므로 목재 종류, 색상, 알루미늄 클래딩 및 격자 디자인과 함께 결정할 수 있습니다. 원하는 손잡이 사양을 별도로 기록하면 스케치나 전체 도면만으로 추정할 필요가 없습니다. 특히 한 프로젝트에 여러 도어 또는 창을 계획할 때 명확한 사양 정리가 도움이 됩니다. 사양표를 만들면 프로젝트의 여러 제품별 선택 내용을 한눈에 비교하기 쉽습니다.

02

구조, 구성 부재 치수 및 확인된 제품 데이터

접이식 도어는 소나무, 알루미늄 클래딩 소나무, 오크 또는 알루미늄 클래딩 오크로 제공됩니다. 두 목재 종류를 각각 목재 마감 또는 알루미늄 클래딩으로 선택할 수 있습니다. 알루미늄 클래딩 사양에는 다른 구성 부재 치수가 적용되므로 문의 시 원하는 소재 사양을 완전하게 기재하십시오. 소재 명칭을 줄이지 말고 적으십시오.

프레임의 구성 부재 치수는 187 × 60 mm이며, 알루미늄 클래딩 사양은 197 × 60 mm입니다. 도어 패널은 82 × 76 mm, 알루미늄 클래딩 사양은 92 × 76 mm입니다. 이 치수는 각각 명시된 구성 부재에만 해당합니다. 맞춤 접이식 도어의 전체 치수는 프로젝트별로 별도 결정되므로 프레임이나 패널 치수와 혼동하지 마십시오. 표에 옮길 때에도 각 수치 옆에 프레임 또는 패널이라는 부재 이름을 적으십시오.

설치용 천공의 명시 치수는 14 mm입니다. 이와 별도로 접이식 도어의 전체 크기는 프로젝트에 맞춰 맞춤 제작됩니다. 따라서 기존 또는 계획된 건축 개구부와 원하는 제품 치수를 각각 독립적으로 기록하십시오. 각 치수가 무엇을 기준으로 어느 지점에서 측정됐는지도 표시하세요. 여러 스케치나 도면 단계에서도 치수 기준이 명확하게 유지됩니다. 치수표에는 개구부, 완성 제품, 프레임 부재를 각각 구분해 적어 해석상의 혼선을 줄이는 것이 좋습니다.

접이식 도어는 CE 표시 제품이며 고보안 다점 잠금장치를 포함한 Centor 하드웨어를 갖춥니다. 보증 기간은 5년입니다. 구체적 사양에서는 전체 치수, 소재 종류, 색상과 손잡이, 원하는 유리 구성 및 적합한 격자 디자인을 정합니다. 알루미늄 클래딩 사양은 별도의 프레임 및 패널 치수가 적용되므로 반드시 명시하십시오. 주문 자료에 선택 항목을 분리해 적고 최종 사양과 함께 대조하십시오.

05

예정된 개구부를 신중하게 검토하기

접이식 도어는 바깥쪽으로 열리고 우측으로 접히므로 설치 상황은 두 움직임 방향에 모두 맞아야 합니다. 건축 개구부는 원하는 주문 치수와 분리해 측정하고, 어느 지점 사이를 측정했는지 이해하기 쉽게 표시하십시오. 자료에는 실내·실외 측면과 바라보는 방향을 명확히 기재해야 합니다. 맞춤 제작에서는 개구부, 제품 치수 및 공간상 위치가 혼동되지 않도록 모든 수치에 명확한 기준이 필요합니다. 같은 도면 안에서도 치수선의 시작점과 끝점을 표시해 해석 차이를 줄이십시오.

개구부 외부에서는 패널의 움직임 및 접힘 영역을 고려해야 합니다. 인접 벽, 돌출부, 난간, 단차, 지붕 처마, 배수 요소, 조명 및 고정 배치 물건을 검토에 포함하십시오. 우측에서 접힌 요소가 놓일 면적도 공간 검토 대상입니다. 이 안내는 프로젝트 검토 항목이며 일률적으로 필요한 이격거리를 뜻하지 않습니다. 특히 접힌 패널이 머무는 우측 공간도 사용 중 계속 비워 둘 수 있는지 확인해야 합니다.

완성 바닥 마감도 계획에 포함하십시오. 문턱, 마감재, 경사 및 높이 차이는 출입구의 공간상 배치에 영향을 줄 수 있습니다. 기존 마감과 앞으로 계획된 마감을 구분하고, 공사 중 최종 바닥 높이가 바뀌면 이를 기록하십시오. 단면도나 치수 스케치는 골조 상태와 계획된 완성 상태를 이해하기 쉽게 비교하는 데 도움이 됩니다. 계획 도면에는 최종 바닥 기준선도 표시하십시오.

출입구를 일상에서 어떻게 사용할지도 고려하십시오. 빈번한 동선, 양쪽 가구 배치, 인접 도어 또는 창의 위치가 배치에 중요할 수 있습니다. 실제 설치 장소에서 이 항목을 점검하고 관련 특이사항을 자료에 기록하십시오. 바라보는 방향, 실내·실외 측면 및 우측 접힘 면을 표시한 스케치는 설명 없는 치수 목록보다 원하는 구성을 더 빠르게 전달합니다. 이때 문을 펼친 상태와 접은 상태를 각각 표시하면 동선과 가구 간섭을 비교하기 수월합니다.

주문 크기를 프레임이나 패널의 구성 부재 치수만으로 계산해서는 안 됩니다. 맞춤 제작에는 예정된 설치 상황에 맞는 명확한 기준이 필요합니다. 치수를 보낼 때 기존 건축 개구부인지, 계획된 골조 치수인지, 원하는 제품 치수인지 명시하십시오. 그러면 각 수치의 기준을 확인할 수 있습니다. 다른 기준의 치수를 더하거나 빼서 주문 크기를 추정하지 않도록 자료를 구분해 관리하십시오.

06

소재감, 구성 및 색상 선택

소나무와 오크는 각각 고유한 목재 특성을 디자인에 더합니다. 어떤 느낌이 프로젝트에 맞는지는 인접 표면, 실내 공간 및 원하는 건축적 표현에 따라 달라집니다. 제품 선택에는 알루미늄 클래딩 소나무와 알루미늄 클래딩 오크도 포함됩니다. 선택한 목재 종류는 해당 소재 사양의 구성 요소로 유지됩니다. 실내와 외부에서 보이는 면을 각각 함께 비교하십시오.

색상 선택은 구매 시 결정하는 항목입니다. 구체적인 색조는 소재 및 클래딩 종류와 함께 정해야 합니다. 기존 창, 도어, 파사드 면, 지붕 디테일 및 실내 표면을 디자인 기준으로 활용할 수 있습니다. 그렇다고 모든 요소를 같은 색조로 마감해야 하는 것은 아닙니다. 설계에 따라 조화로운 구성이나 의도적인 대비가 모두 적합할 수 있습니다.

격자 디자인은 목재 종류, 색상, 알루미늄 클래딩 및 손잡이와 조화시키십시오. 가로선은 인접 창이나 파사드 요소를 연결할 수 있으며, 추가 세로 격자는 더 강한 분할을 만듭니다. 격자가 없는 사양에서는 이어진 유리 시야가 두드러집니다. 소재감과 선 구성이 일관된 전체 모습을 이루도록 이 결정을 함께 검토하십시오. 전체 입면에서 각 선의 높이와 연속성도 함께 살펴보십시오.

다분할 접이식 도어는 단일 패널만이 아니라 전체 모습을 검토하는 것이 좋습니다. 제공 사양은 3패널 또는 5패널, 그리고 각각의 격자 구성으로 구분됩니다. 분할이 강하게 또는 절제되어 보이는 정도는 개별 전체 치수와 인접 구성 부재에도 좌우됩니다. 전체 디자인명이 적힌 입면 스케치는 여러 사양을 비교하는 데 도움이 됩니다. 동일한 축척의 전체 입면으로 비교하면 패널 구성 차이가 한눈에 분명해집니다.

원하는 색조는 목재 종류, 알루미늄 클래딩, 손잡이, 검은색 유리 가스켓 및 하드웨어와 분리해 기록하십시오. 그러면 색상 선택이 어느 보이는 표면에 적용되는지 명확합니다. 파사드, 창 및 실내의 기존 색상을 기준으로 삼고, 접이식 도어가 이 색조를 이어갈지 디자인 대비를 만들지 의식적으로 결정하십시오. 색상 표기에는 적용 면을 써서 목재와 클래딩의 선택이 뒤섞이지 않게 하십시오.

07

다른 프로젝트 공간을 위한 관련 제품군

다른 출입구에는 충전 패널 도어가 적합한 제품군일 수 있습니다. 관련 외부 개방 현관문은 소나무 소재에 도어 충전 패널을 갖추며, 유리 사양은 2중 또는 3중 단열유리로 제공됩니다. 실내용으로는 우측 또는 좌측 힌지 도어 패널을 선택할 수 있는 소나무 충전 패널 실내문이 있습니다. 두 제품군은 다패널 접이식 도어와 다른 계획 목적을 충족합니다. 따라서 각 출입구의 기능을 먼저 구분해 선택하십시오.

접이 방식의 대안으로 도어 패널을 옆으로 미는 두 제품군도 있습니다. 두 제품군 모두 소나무 또는 오크, 알루미늄 클래딩 사양으로 제공되며 2중 또는 3중 단열유리를 선택할 수 있습니다. 한 사양은 고보안 다점 잠금 기능의 Siegenia 하드웨어를, 다른 사양은 Roto-Frank 하드웨어를 사용합니다. 선택 시에는 각 출입구에 접이 방식과 측면 슬라이딩 방식 중 무엇을 계획하는지 먼저 정하는 것이 중요합니다. 개구부별 작동 공간도 비교하십시오.

테라스 출입구에는 안쪽으로 열리는 여닫이-틸트 패널의 단일 및 이중 패널 사양도 있습니다. 소나무 또는 오크로 제공되며 각각 알루미늄 클래딩을 선택할 수 있고 Roto-Frank 하드웨어를 갖춥니다. 안쪽으로 열리므로 여기 설명한 접이식 도어와 공간 요구가 뚜렷이 다릅니다. 각 설치 위치에서 공간 배치, 동선 및 가구에 적합한 움직임 방향을 별도로 검토하십시오. 실내 여유와 가구 간섭도 실제 배치도에서 반드시 함께 확인하십시오.

채광은 필요하지만 열리는 출입구가 필요하지 않다면 고정 유리 창을 프로젝트에 포함할 수 있습니다. 직선형과 원형의 열리지 않는 사양을 선택할 수 있습니다. 두 사양 모두 소나무 또는 오크, 2중 또는 3중 단열유리로 제공되며, 직선형 고정창에는 알루미늄 클래딩 사양도 있습니다. 이로써 건물 계획 안에서 기능이 다른 개구부를 명확히 구분할 수 있습니다. 통로 기능과 채광 기능을 분리해 보면 개구부에 알맞은 제품군을 선택하기가 쉽습니다.

그 밖의 관련 제품: 충전 패널 외부 개방 현관문, 충전 패널 실내문, 측면 슬라이딩 Siegenia 도어, 단일 패널 내부 개방 테라스 도어, 이중 패널 내부 개방 테라스 도어, Patio Life 리프트 슬라이딩 도어, 고정 유리 창, 고정 유리 원형 창.

08

명확한 단계로 문의 준비하기

먼저 설치 위치를 명확히 설명하십시오. 실내·실외 측면, 공사 유형 및 계획된 출입구의 기능을 기재하세요. 공간 관계를 말만으로 이해하기 어렵다면 보기 쉬운 스케치나 적절한 도면을 첨부하십시오. 같은 면을 문서마다 다르게 설명하지 않도록 일관된 명칭을 사용해야 합니다. 여러 도면을 제출한다면 각 도면의 방향 표기와 명칭이 서로 일치하는지 마지막에 대조해 두는 편이 좋습니다.

다음으로 관련 치수를 모아 의미를 표시하십시오. 기존 건축 개구부, 계획된 개구부 또는 원하는 제품 치수 중 무엇인지 기록하세요. 맞춤 제작 제품이므로 설명 없는 치수를 남겨두어서는 안 됩니다. 기술적 해결책을 미리 단정하지 않으면서 구조적 특이사항을 짧은 메모로 추가할 수 있습니다. 메모에는 해결책 대신 확인이 필요한 조건만 적어 제작 상담에서 검토할 항목을 구분해 두십시오.

이후 소재 사양을 선택하십시오. 소나무, 알루미늄 클래딩 소나무, 오크 또는 알루미늄 클래딩 오크 중에서 고릅니다. 원하는 색상과 손잡이 선택도 별도로 추가하십시오. 이렇게 하면 기본 소재, 외부 클래딩 및 보이는 디자인에 관한 결정이 각각 무엇인지 알 수 있습니다. 정확한 소재 명칭을 쓸 수 있다면 포괄적 표현은 피하십시오.

원하는 유리 구성과 격자 디자인을 정하십시오. 패턴에는 우측 접힘을 포함한 전체 명명된 디자인명을 가능한 한 사용하십시오. 여러 디자인을 비교 중이라면 어떤 사양이 우선이고 어떤 사양이 비교용인지 명확히 표시하세요. 그러면 서로 다른 패턴이 의도치 않게 섞이는 일을 막을 수 있습니다. 문의서에는 후보를 나열하기보다 우선 사양을 한눈에 알아볼 수 있게 표시하십시오.

마지막으로 모든 자료에서 치수, 원하는 사양 및 우측 접힘이 일관되게 표시됐는지 점검하십시오. 스케치나 도면은 실내·실외 측면의 구분을 보완할 수 있습니다. 이렇게 하면 문의 내용이 명료해지고 예정된 설치 상황에 정확히 연결됩니다. 제출 전에는 서로 다른 도면 사이의 표기도 대조하십시오.

설치용 천공의 치수는 얼마인가요?

설치용 천공의 명시 치수는 14 mm입니다. 이 치수는 프레임 및 도어 패널의 구성 부재 치수, 그리고 맞춤 접이식 도어의 전체 치수와 구별해야 합니다. 문의서에서도 별도 항목으로 기록하십시오.

접이식 도어의 색상을 선택할 수 있나요?

네. 색상 선택은 제공되는 구매 결정 항목입니다. 접이식 도어가 프로젝트 디자인에 맞도록 원하는 색조를 파사드, 실내, 인접 구성 부재 및 소재 사양과 조화시키십시오. 적용 면도 명시하십시오.

손잡이도 선택할 수 있나요?

손잡이 선택이 가능합니다. 문의 시 원하는 외관뿐 아니라 일상적인 사용감도 고려하십시오. 손잡이 선택은 소재, 색상 및 접힘 방향과 함께 명확히 기록해야 합니다. 선택한 손잡이 명칭도 문의서에 적어 주세요.

소나무와 오크는 어떻게 선택하나요?

소나무와 오크는 주로 자연스러운 목재 특성에서 차이가 있습니다. 두 소재 모두 알루미늄 클래딩으로도 제공됩니다. 원하는 실내 분위기, 외부 디자인 및 계획된 표면 구성에 따라 선택하십시오.

격자는 접이식 도어의 인상을 어떻게 바꾸나요?

가로 격자는 유리 면을 상하로 놓인 영역으로 분할합니다. 추가 세로 격자는 이 분할을 확장합니다. 격자가 없으면 디자인이 더 차분하고 이어진 유리 면이 더욱 강조됩니다.

명확한 문의를 위해 어떤 정보가 필요한가요?

예정된 개구부 치수를 보내고 각 치수가 무엇을 기준으로 하는지 표시하십시오. 실내·실외 측면, 우측 접힘, 소재 사양, 색상, 손잡이, 2중 또는 3중 단열유리 및 원하는 격자 디자인의 전체 명칭을 추가하세요. 치수가 있는 스케치나 적절한 도면은 설치 위치와 움직임 방향을 명확히 파악하는 데 도움이 됩니다. 여러 요소라면 위치별로 구분해 주세요.

접이식 도어의 보증 기간은 얼마나 되나요?

외부 개방 접이식 도어의 보증 기간은 5년입니다. 소재, 치수, 유리, 색상, 손잡이 및 선택한 격자 디자인이 명확히 기록되도록 개별 구성 사양 관련 자료를 보관하십시오. 자료에는 선택한 맞춤 항목을 빠짐없이 함께 기록하십시오.

외부 개방 접이식 도어는 CE 표시 제품인가요?

네, 외부 개방 접이식 도어는 CE 표시 제품입니다.

맞춤 접이식 도어 구성하기

치수를 보내고 실내·실외 측면과 우측 접힘을 표시하십시오. 소나무 또는 오크, 알루미늄 클래딩 선택, 색상, 손잡이, 2중 또는 3중 단열유리 및 격자 디자인에 관한 요구사항을 더해 주세요. 치수가 있는 스케치나 적절한 도면이 있으면 원하는 접이식 도어를 프로젝트에 명확히 연결할 수 있습니다. 내용을 항목별로 구분해 보내 주세요.
